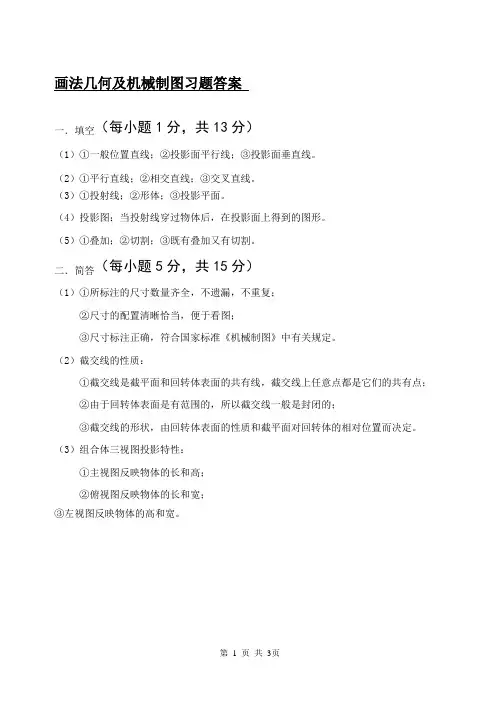

画法几何及机械制图习题答案（每小题1分，共13分）一．填空（1）①一般位置直线；②投影面平行线；③投影面垂直线。
（2）①平行直线；②相交直线；③交叉直线。
（3）①投射线；②形体；③投影平面。
（4）投影图：当投射线穿过物体后，在投影面上得到的图形。
（5）①叠加；②切割；③既有叠加又有切割。
（每小题5分，共15分）二．简答（1）①所标注的尺寸数量齐全，不遗漏，不重复；②尺寸的配置清晰恰当，便于看图；③尺寸标注正确，符合国家标准《机械制图》中有关规定。
（2）截交线的性质：①截交线是截平面和回转体表面的共有线，截交线上任意点都是它们的共有点；②由于回转体表面是有范围的，所以截交线一般是封闭的；③截交线的形状，由回转体表面的性质和截平面对回转体的相对位置而决定。
（3）组合体三视图投影特性：①主视图反映物体的长和高；②俯视图反映物体的长和宽；③左视图反映物体的高和宽。

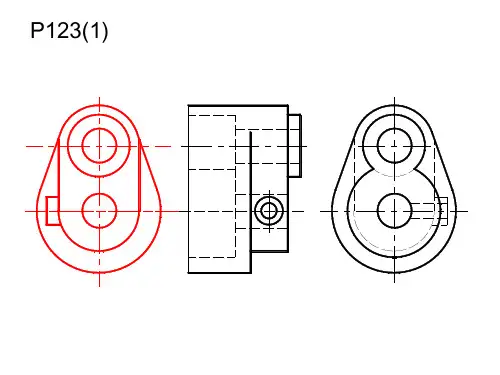

四、1、已知两视图，求作第三视图。
（12分）2、求作立体的相贯线。
（12分）3、根据两视图补画第三视图。
（12分）4、在指定位置将主视图画成全剖视图。
（12分）5、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。
（15分）1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。
2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。
3．指出图中的工艺结构：它有 2 处倒角，其尺寸分别为C2和C1.5，有 1 处退刀槽，其尺寸为 2×2 。
画法几何及机械制图习题集答案画法几何及机械制图习题集答案画法几何和机械制图是工程学习中非常重要的一部分，通过学习这两门课程，我们可以掌握绘图技巧和理解工程图纸。
在学习过程中，我们经常会遇到各种各样的习题，下面是一些画法几何和机械制图习题的答案，希望对大家有所帮助。
习题一：画法几何1. 画一个正方形ABCDEF，边长为8cm。
答案：首先，我们需要确定正方形的中心点O，然后以O为圆心，8cm为半径画一个圆。
接下来，我们连接圆上的两个相邻点A和B，再连接B和C，以此类推，直到回到起点A。
这样就得到了一个正方形ABCDEF，边长为8cm。
2. 画一个等边三角形XYZ，边长为10cm。
答案：首先，我们需要确定等边三角形的一个顶点X，然后以X为圆心，10cm为半径画一个圆。
接下来，我们连接圆上的两个相邻点Y和Z，再连接Z和X，这样就得到了一个等边三角形XYZ，边长为10cm。
习题二：机械制图1. 根据给定的图纸，画出零件的正视图和俯视图。
答案：根据图纸上的尺寸和标注，我们可以确定零件的各个边长和角度。
首先，我们需要在纸上确定一个适当的比例尺，然后根据尺寸标注在纸上画出零件的外形。
接下来，我们根据图纸上的标注，确定零件的各个特征，如孔的位置和大小，然后在纸上标出。
最后，我们可以根据零件的外形和特征，画出零件的正视图和俯视图。
2. 根据给定的图纸，画出零件的剖视图。
答案：根据图纸上的标注，我们可以确定零件的剖面位置和方向。
首先，我们需要在纸上画出零件的外形和特征，然后根据剖面位置和方向，在纸上画出剖面线。
接下来，我们将零件分为两部分，一部分为剖面部分，另一部分为未剖面部分。
然后，我们可以根据剖面部分和未剖面部分的特征，画出零件的剖视图。
习题三：综合练习1. 根据给定的图纸，画出一个带有孔和倒角的零件的三视图和剖视图。
答案：根据图纸上的标注，我们可以确定零件的外形、孔的位置和大小以及倒角的位置和大小。
首先，我们需要在纸上画出零件的外形和特征，然后根据孔的位置和大小，在纸上画出孔的形状。
《画法几何与机械制图》课程习题集一、填空题11.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
2.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
3.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
4.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
5.判断并填写两直线的相对位置关系。
二、综合设计题6.分析下列螺纹及其连接的错误，在其右方做出正确的视图。
7.分析下列螺纹及其连接的错误，在其右方做出正确的视图。
8.读懂拨叉图，并填空：1、图中B—B是断面图；K是视图；2、在图上标出零件长、宽、高三个方向的尺寸基准；3、零件属于类零件，这种零件一般需要的视图表示，其材料是（写出牌号）；4、图中右上角符号“”表示。
9.读懂轴的零件图，填空并补画出断面图B-B。
1、表达轴类零件结构一般采用个基本视图，此视图必定是视图。
2、该零件要求表面粗糙度的最小值是。
3、在图中用箭头和指引线指出高度和宽度尺寸基准。
4、6φ表示。
26k5、该零件的AA-是断面图，该零件有个退刀槽，6、图右上角表示。
7、补画出轴上（B-B）断面图。
10.读懂下面阀杆的零件图，并填空：1、该零件长度方向的尺寸基准是、高度方向的尺寸基准是。
2、图中右上角注出的“其余”的含义是。
3、图中尺寸12是；50是；SR20是。
（总体尺寸、定位尺寸或者定形尺寸）4、11表示基本尺寸是，基本偏差代号是，公差等级代号是。
18d5、阀杆零件的材料是（填牌号）。
三、作图题111.分析下列形体，标注其尺寸（从图中直接量取，取整数）。
12.对下面的形体进行尺寸标注（取整，四舍五入）。
13.分析下列形体，标注其尺寸（从图中直接量取，保留一位小数）。
14.标注组合体的尺寸（取整数，四舍五入）。
15.对下面形体进行尺寸标注（取整，四舍五入）。
16.读懂两视图，补画第三视图。
