电信传输机房现场标识规范为加强传输维护管理和传输资源管理，规范传输机房标识，使设备维护、线路维护、资源管理有机结合起来，为日常维护、应急调度、障碍查修提供快速、方便、准确的资源信息，特制定本规范。

传输涉及到的公共资源部分现场标识规范，电信公共资源现场标识规范（试行）》。

定义：1.机房分区：表示机柜（机架）在机房中位置，以 N、S、W、E、L、R 表示北、南、西、东、左、右几个分区，未划分区的机房可以缺省；2.机列号：表示机柜（机架）在机房中位置，从 01 开始编制；3.机架号：表示机柜（机架）在机列中位置，从01 开始编制；注：有列头柜的机列，机架可从00开始编号；4.面：用A 和B 来分别表示机柜的正反双面，仅限于纯长途机房，单面的机柜可缺省；5.设备类型：PDH、SDH、DWDM等；6.设备容量：155M、622M、2.5G、10G、320G、1600G等；7.子网号/子网名称：环网中子环的编号或名称；说明：1、本规范综合考虑了维护管理、资源管理、长途传输、本地传输以及机方、线方等多方面要求，各分公司本着“先长途，后本地”的原则开展实施工作。

2、按照“谁维护、谁负责标识”的原则，根据光缆维护一体化的维护界面划定线方、机方的标识责任方；3、标识中涉及到的设备名称和编码，严格按照长途一、二干传输系统和光缆的全国统一资源名称，并遵照长途与本地传输资源命名编码规范；4、标识的制作和标贴不能违背机房整治的相关要求；5、标识一律采取打印方式，材料不限；打印方式可采用专门的标签打印机和标签打印纸、或采用普通打印机和不干胶纸等；6、各本地网应遵循本规范，制定本地网具体现场标识方案，所有可选项在本地网内统一；文中的标识举例作为参考，并非都是必选项；7、标识规格与字体大小根据机架机框的实际情况确定；建议中文选取黑体，英文选取Times New Roman ；1 设备机柜（机架）1.1 【标识】标识格式：机柜位置信息＋所属系统信息说明：1.1.1 所属系统信息作为可选项，放置于机柜（机架）/子框上； 1.1.2 位置信息也可以“厂家00X ”方式编号，与资源管理系统一致； 1.1.3 机房内有分区的在厂家信息与分区代码间必选“-”符号连接； 1.1.4 机柜标识属性：1.2 【标识举例】1.2.1 机柜（机架）位置信息1.2.2 所属系统信息2 传输设备子架标识2.1 【标识】一个或多个传输子架组成传输设备机架。

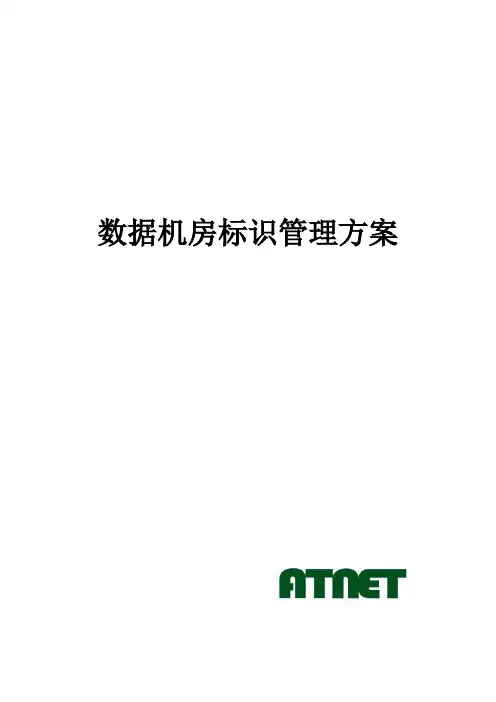

数据机房标识管理方案目录一、前言 (1)二、数据机房标识管理的意义 (1)三、标识管理的重要作用 (1)四、现代标识标签的主要技术要求 (2)五、我们的产品 (4)六、数据机房标识管理方案 (7)第一部分：标识部分 (7)（一）施工标识 (8)（二）永久链路标识 (9)（三）日常维护标识 (9)（四）视觉性标识 (13)第二部分：设备部分 (15)（一）4000系列轻巧工业型打印机 (17)（二）KP50智能便携标识打印机 (17)（三）KI100识别管理终端 (18)第四部分：机房资源及标识管理系统 (19)七、成功案例 (21)八、我们业绩中的产品效果一览 (22)公司简介 (29)一、前言近年来，越来越多的用户都把规范标识的工作提上了专门的议程，并从中体会到规范标识对于提升数据中心的维护水平所起到的重要作用，“标识标签专业化”的理念也逐步被更多的用户接受和认可。

而今，通常的数据中心在新建或整改之时，都会不同程度的对自己的综合布线系统进行专业的标签标识。

二、数据机房标识管理的意义综合布线本身是庞大而系统的工程，不同的部分都需要有相应的标识来体现，从而达到不同的目的。

换而言之，标识管理渗透于综合布线工作的每个细节，并且承接其前之施工，后继其后之应用等绝大部分工作。

当然，这之中所涉及的标签都应按照ANSI/TIA/EIA 606（CSA T528），即《商用建筑电信技术设施管理标准》进行应用，材料通过UL969认证以达到相对时间的永久标识之能效；同时，为保证用户工作环境的环保程度，材料应符合RoHS指令要求。

我们今天再来谈标识标签，其实符合标准的标识标签很容易找到，大多数很多用户也已经认可其重要性。

但是，标识体系的价值在什么地方？不在于标签本身，而在于透过一张小小的标签之后所折射的管理思路。

如果没有一个完善的管理体系，单靠几张小小的标签只能维持短暂的工作周期，一旦经过大量不合理的线路变动之后，之前所做的标识工作就变得没有意义。

第一条传输子架标签（适用有在专业网管上显示为独立网元的子架）位置：粘贴于传输子架面板或机架柜门内侧该传输子架对应位置内容要求：1、传输网元所属机房、机架、机框位置。

2、传输网元名称。

3、所属EMS（可选）。

4、设备类别。

5、设备级别。

6、包机人及联系电话。

格式范例：如果一个标签打印不下，可分成两个标签打印。

第二条交换网设备（CS核心网）标签湖南移动通信交换网设备，包括信令转接局（HSTP/LSTP）、话务汇接局（TMSC Server/TMG/CMN）、MSC/VLR/SSP、GMSC/SSP、HLR/AUC、软交换MSC server和MGW、智能网（SMP、SCP、IP、VC/SDP、独立SSP）、彩铃平台、IMS核心网（P-CSCF、I/S-CSCF、BGCF、HSS、SLF、MGCF、IM-MGW、VIG、MRFC、MRFP、ENUM/DNS、SBC）、统一CENTREX 平台等主设备，包括IGWB、BAM、LANSWITCH、配线架、终端、配电设备等相关配套、附属、接口设备。

包含两个标签：1、设备在机房空间行列位置标签(建议由机房负责人统一制定和黏贴)；2、设备标签(由包机人负责黏贴)。

结合机房内各专业需求，亦可将这两个标签合到一张标签中。

但要求机房内统一格式。

位置：1、设备在机房空间行列位置标签，统一粘贴于设备机架或综合机柜顶端左侧。

例参照空间资源要求，图例如下：2、设备标签：（1）设备包含多个设备机架，按机架为单位紧靠设备位置标签进行黏贴；实际有几个机架就需黏贴几个设备标签。

（2）设备放在综合机柜里面的，综合机柜的标签紧靠机柜的位置标签黏贴，设备标签贴于设备面板的左上端。

同一机房内标签要求格式统一，黏贴位置统一。

内容要求：包含不限于以下内容（1）设备名称；（2）入网时间（或启用时间）；(3)设备类型；（4）机柜类型；(5)设备覆盖范围；（6）设备负责单位；（7）负责人（或包机人）；（8）联系方式。

机房标签规范文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-黑龙江省机房标签使用规范中国移动通信集团黑龙江有限公司网络管理部2014年11月一、机柜（机架）机柜（机架）安装在传输机房，用于装置传输设备。

一般一个机柜由单面或双面（A、B）样例：物理机架（设备机架）：综合机架：标签要素：机架名称、二维码说明：1、机房名称：设备所在机房的名称。

2、设备厂家标识：参见集团规范V 2.1附录A6。

3、行号（列柜号）：表示机柜（机架）所在的机列在机房中位置；各地根据自身管理习惯来定义列柜，在该字段中可包含表示方向的字母。

4、列号（机架号）：机柜（机架）在列柜中位置，从01开始编制。

5、“机架名称”取值资源管理系统，标签名称与资源系统名称保持一致。

二维码由综资系统根据二维码编码规范统一生成。

实景效果：物理机架（设备机架）：综合机架：二、网元传输系统中传输网元设备是指安装在站点内，按照业务需要，从光缆传输系统下载或上接不同带宽的传输通道的设备；包括PDH 传输设备，SDH终端或分插复用设备，以及WDM波分复用设备、PTN设备、PON设备等。

样例：标签要素：网元ID、网元名称、二维码说明：1、传输网元名称：与传输综合网管一致。

2、“网元名称”取值资源管理系统，标签名称与资源系统名称保持一致。

二维码由综资系统根据二维码编码规范统一生成。

3、粘贴于设备面板正面、顶面靠左或机架柜门内侧该设备所在框对应位置。

包括传输网元、数据交换机、协议转换器、光终端盒等小型设备。

4、PON设备标签，请参照传输网元标签，从传输综合资管系统中自动生成，打印即可。

标签规格、型号与传输网元标签一致。

注：新增传输设备类型可以根据以上规律进行填加。

实景效果：三、ODF/ODM光缆配线架是指安装在机房内的光连接设备，ODM为光缆配线架中的光配线模块，二者在一个光缆配线架或机柜内唯一命名。

样例（ODF）：标签要素：机架名称、二维码样例（ODM）：实景效果：说明：1、ODF：为光配线架的设备标识2、ODM序号：在同一个ODF架上，从上至下或从下到上，根据各地市维护习惯统一，从左至右从01开始编号。

网络机房设备标签及线缆标签规范机柜内传输线必须按照规范进行布线，保证线路的清晰可辨、易于维护。

在布线时，应该避免出现交叉、缠绕和过度弯曲的情况，以免影响信号传输和设备运行。

电源线：机柜内的电源线应该与传输线分开布置，保证线路的安全可靠。

在布线时，应该避免出现交叉、缠绕和过度弯曲的情况，以免影响电源供应和设备运行。

2、设备摆放设备应该按照规范摆放，保证设备之间的间隔，方便维护和运行。

在摆放时，应该注意设备的散热和通风，避免设备过热和影响设备的正常运行。

二、标签制作规范1、设备标签设备标签应该按照规范制作，标识设备的名称、型号、序列号和位置等信息。

在制作时，应该注意标签的大小、字体和颜色，保证标签的清晰可辨、易于识别。

1.1、网络设备标识规范1.1.1编码用途网络设备编码用于标识设备的类型、品牌、型号、序列号和位置等信息，方便管理和维护。

1.1.2编码说明网络设备编码应该按照规范制定，包括设备类型、品牌、型号、序列号和位置等信息。

在制定时，应该根据实际情况进行调整，保证编码的清晰可辨、易于管理。

1.1.3编码举例网络设备编码示例：SW-CISCO-2960-01-01，其中SW表示交换机，CISCO表示品牌，2960表示型号，01表示序列号，01表示位置。

2、线缆标签线缆标签应该按照规范制作，标识线缆的类型、长度、起始点和终止点等信息。

在制作时，应该注意标签的大小、字体和颜色，保证标签的清晰可辨、易于识别。

1.2、设备线缆表示规范1.2.1编码用途设备线缆编码用于标识线缆的类型、长度、起始点和终止点等信息，方便管理和维护。

1.2.2编码说明设备线缆编码应该按照规范制定，包括线缆类型、长度、起始点和终止点等信息。

在制定时，应该根据实际情况进行调整，保证编码的清晰可辨、易于管理。

1.1.3编码举例设备线缆编码示例：CAT6-10M-P1-P2，其中CAT6表示线缆类型，10M表示线缆长度，P1表示起始点，P2表示终止点。

中国联通机房标签标识标准化规范中国联通运行维护部二○○六年目录第一章总则 (2)第二章主设备 (3)第三章 DDF/ODF架 (7)第四章天馈系统 (12)第五章网管系统 (14)第六章备品备件 (16)第七章仪器仪表 (17)第八章动力与环境设备标识 (18)附录一《传输设备编码原则》 (21)附录二：《数据主设备编码原则》 (29)附录三: 《移动设备类型及名称编码原则》 (36)附录四：《动力与环境设备的编码原则》 (38)附录 (47)附录五：《相关图例》 (49)为实现机房设备维护工作科学化、标准化、正规化,特制定本标准。

第一章总则第一条本规范包含对主设备、用户端接入设备、DDF/ODF架及线缆、天馈系统、网管系统、备品备件、测试仪表、动力配套设备（各类高压设备、低压设备、油机、空调、消防设备、高频开关电源、低压配电屏、直流分配柜、交直流转换屏、蓄电池组等设备）的标签、标识规定第二条各类标识可根据设备和机柜的尺寸、大小进行调整。

尽量附加联通“中国结”企业标识。

第三条所有标识应采用彩色打印机打印在光面纸上，背面（无胶水的）可贴双面胶粘贴,要求粘贴持久、牢固。

第四条同一种型号设备标识尽量粘贴在设备的同一位置，粘贴位置要求平整、美观，不能遮盖住设备出厂标识上。

设备及电路编号应根据总部制定的统一编号原则进行（见附件），各分公司应作好数据的关联、整理和存档工作。

第二章 主设备第六条传输机架标签位置：机架标签应贴在传输机架顶部内容要求：1、机架所属专业、所在分公司、所在局站和设备类型（SDH 、WDM 、微波等）信息。

2、设备生产厂商。

4、设备型号。

5、设备编号。

格式范例：第七条 传输子架标签（适用有在专业网管上显示为独立网元的子架）位置：粘贴于传输子架面板或机架柜门内侧该传输子架对应位置内容要求：1、机架所属专业、所在分公司和设备类型信息。

2、传输系统名称。

3、网元类型（OA 、TM 等）4、设备型号。

2.0.1 数据中心data center为集中放置的电子信息设备提供运行环境的建筑场所，可以是一栋或几栋建筑物，也可以是一栋建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。

2.0.2 灾备数据中心business recovery data center用于灾难发生时，接替生产系统运行，进行数据处理和支持关键业务功能继续运作的场所，包括限制区、普通区和专用区。

2.0.3 主机房computer room主要用于数据处理设备安装和运行的建筑空间，包括服务器机房、网络机房、存储机房等功能区域。

2.0.4 辅助区auxiliary area用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、总控中心、消防和安防控制室、拆包区、备件库、打印室、维修室等区域。

2.0.5 支持区support area为主机房、辅助区提供动力支持和安全保障的区域，包括变配电室、柴油发电机房、电池室、空调机房、动力站房、不间断电源系统用房、消防设施用房等。

2.0.6 行政管理区administrative area用于日常行政管理及客户对托管设备进行管理的场所，包括办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。

2.0.7 限制区restricted area根据安全需要，限制不同类别人员进入的场所，包括主机房、辅助区和支持区等。

2.0.10 电子信息设备electronic information equipment3对电子信息进行采集、加工、运算、存储、传输、检索等处理的设备，包括服务器、交换机、存储设备等2.0.14 容错fault tolerant具有两套或两套以上的系统，在同一时刻，至少有一套系统在正常工作。

按容错系统配置的基础设施，在经受住一次严重的突发设备故障或人为操作失误后，仍能满足电子信息设备正常运行的基本需求。

2.0.28 体积电阻volume resistance在材料相对的两个表面上放置的两个电极间所加直流电压与流过两个电极间的稳态电流(不包括沿材料表面的电流)之商。

机房标签规范机房标签规范包括标签的设计、内容、位置等方面，下面给出一种机房标签规范的示例，以便更好地管理和维护机房设备。

一、标签设计1.1 字体选择：标签文字要求清晰易读，建议使用等线型或黑体字体。

1.2 背景颜色：标签的背景颜色最好选择亮色系，如白色、浅灰色等，以提高标签的可见性。

1.3 图标使用：可以在标签上添加相关图标，用以标识设备的种类或用途。

1.4 尺寸要求：标签的尺寸应根据设备大小来确定，以充分显示设备信息，并保证字体大小适中。

二、标签内容2.1 设备名称：标签上应清晰标注设备的名称。

2.2 设备编号：每个设备都应有唯一的编号，并在标签上标明，以便快速查找和识别。

2.3 设备型号：标签上可以标注设备的型号，方便查询和维护。

2.4 设备IP地址：对于网络设备，可以在标签上标注其IP地址，方便管理和维护。

2.5 设备状态：可以在标签上标注设备当前的状态，如正常、故障、维修等，方便及时判断设备的工作状态。

三、标签位置3.1 设备正面：设备正面应贴有标签，方便在查看设备信息时直接找到标签。

3.2 设备背面：对于背板等无法贴在正面的设备，可以将标签贴在设备背面。

3.3 机柜门：机柜门上应标明机房名称、机柜编号等信息，方便查找和维护。

3.4 走廊位置：对于机柜不宜贴标签的场合，可以在走廊的位置设置大型的机柜位置示意图，以便远程识别和查找。

四、标签管理4.1 统一编号：机房中的所有设备都应有唯一的编号，确保每个设备都能被准确地识别和管理。

4.2 标签更新：对于更换设备或设备信息有变动的情况，应及时更新相应的标签信息，确保标签与实际设备一致。

4.3 标签保护：标签应粘贴在设备表面平整、干净的位置，并加以保护，避免受到刮擦或污染。

4.4 标签备份：可以同时备份标签信息，以免标签损坏或丢失时无法及时恢复设备信息。

以上是一种机房标签规范的示例，具体要根据机房设备和管理需求进行调整。

标签的设计、内容、位置和管理都应遵循统一的规范，以提高机房设备的管理效率和维护质量。

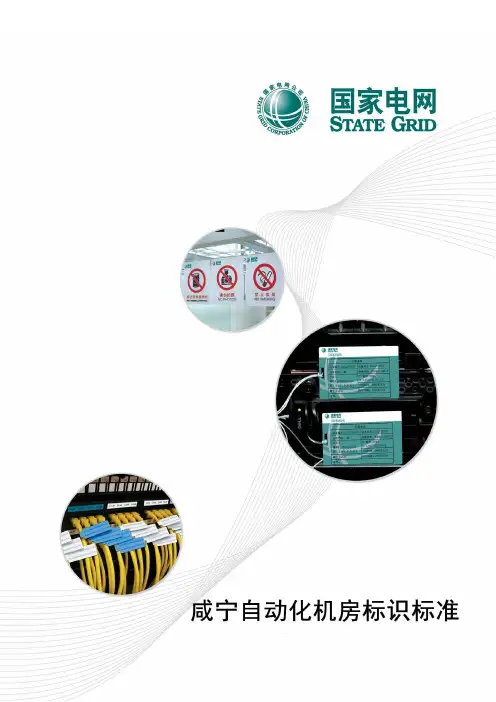

目录咸宁自动化机房标识标准总则 (3)整体标识示意一、设备标识规范 (4)1、设备标识规范 (5)1.1 设备标识 (5)1.2 线缆标识 (7)1.3 配套标识 (10)1.4 提示警示 (13)二、设备命名规则 (16)2.1 自动化机房编号规范 (16)2.2 自动化机房机屏编号规范 (16)2.3 自动化机房系统编号 (18)2.4 自动化机房设备编号 (18)2.5 自动化机房设备类型 (19)2.6 自动化机房设备命名原则 (22)2.7 自动化机房线缆命名规则 (22)2.8 电源开关的命名 (22)咸宁自动化机房标识标准总则编制说明《咸宁自动化机房标识标准》（以下简称标识标准）旨在适应公司信息化发展需要，结合国家电网公司品牌推广应用要求，塑造统一规范的咸宁电力公司自动化机房表示标准，通过进一步规范公司自动化机柜、设备、线缆等基础设施的标识，提供标准的自动化系统运行环境，缩短故障处理时间，提升信息系统运维服务质量。

编制依据本表示标准参照《国家电网公司信息机房标识标准》、《TIA/EIA-942》、《TIA/EIA-606-A》、《UL969》、《GB50311-2007综合布线工程设计规范》、《电子信息产品污染控制管理办法（第39号）》、《国家电网公司信息机房设计及建设规范》、《国家电网公司品牌推广应用手册》等国内外标准规范以及公司相关规范要求，并结合公司及有关单位运行维护实际工作经验进行编制。

在实施过程中，各单位应履行相关责任、权利、义务，按照公司有关文件执行。

适用范围咸宁电力调度自动化机房设备资源的现场命名及标识应遵照本规范。

整体标识示意一、设备标识规范1.1设备标识1.1.1粘贴式设备标识用于标识设备信息，包含以下信息：设备名称、设备编号、设备型号、安全区级、所属系统、物理位置、负责人联系方式、IP/掩码/网关、上线时间、条码等。

XX服务器设备编号：XXXXXXXXX 设备型号：XXXXXXXXX安全分区：Ⅰ区物理位置：机柜编号-AQ03-3U系统：SCADA 上线时间：2XXX年XX月条码：形式：粘贴签，带有LOGO及本单位信息、粘贴于设备空白处内容：设备编号参见《国家电网公司信息系统运行维护工作规范》等公司有关文件；设备型号即厂家设备型号，安全分区参照机房网络安全分区方法；物理位置需要标注机房编号，机柜编号，设备在机柜中的起始U数；负责人为主备岗并填写联系方式；条码配合资产管理与巡检工作使用。
