TC6515塔吊桩基础的计算书最终

塔吊桩基础计算范文
一、桩基数量的确定：
确定桩基数量需要根据塔吊的重量和地基承载能力进行计算。

通常情
况下，桩基数量可根据以下公式进行计算：
N=W/P
其中，N为桩基数量，W为塔吊的总重量，P为单根桩基的承载力。

这样可以保证单根桩基能够承受足够的力量。

二、桩基直径的确定：
桩基直径的确定需要结合地基的土壤类型、承载能力以及塔吊的重量
等多种因素进行考虑。

对于土壤承载能力较强的情况下，一般可以采用较
小的桩径；相反，对于土壤承载能力较弱的情况下，需要采用较大的桩径。

根据经验公式和试验结果，可以制定合理的桩径范围。

三、桩基深度的确定：
桩基深度的确定主要考虑的是地下水位、地质构造以及土层性质等因素。

通常情况下，为了保证桩基的稳定性，桩基的埋深应大于冻土深度以
及地下水位。

同时，需要对桩基周边土壤的承载能力进行充分的考虑，以
确定桩基的深度。

四、配筋的确定：
配筋是为了增加桩基的抗弯强度，提高桩基的承载能力。

根据桩基的
受力条件和受力特点，可以通过抗弯设计原理计算出合理的配筋数量和位置。

通常情况下，桩基的配筋应满足一定的比例，以保证桩基在受力时能
够充分发挥其抗弯强度。

总之，塔吊桩基础计算涉及了多个方面的内容，包括桩基数量、直径、深度以及配筋等关键参数的确定。

这些参数的选择需要综合考虑地基的承
载能力、土质条件以及塔吊的重量等因素，以保证桩基的稳定性和安全性。

在实际计算中，还需要对相关规范和标准进行参考，并尽量进行现场试验
和监测，以验证计算结果的合理性。

塔吊桩基础计算书1、塔吊的基本参数塔吊及桩基础参数如下：塔吊型号：QTZ63 倾覆力矩M2=1583KN·m水平力F h=69.5KN 塔吊自重G1=320KN基础承台尺寸5×5×1.25m钻孔灌注桩直径0.8m 埋土深度d1=15m基础平面图如下：0.71 1.610.72.桩基承载力计算（1）、桩基荷载：承台自重G2=5×5×1.25×24=750KN垂直力P=G1+G2=320+750=1070KN最大倾覆力矩M max=M2+F v h=1583+69.5×1.5=1687.25KN单根钻孔灌注桩桩自重 G= gπR2L=2.5×9.8×3.14×0.42×15=184.6KN(2)、桩基竖向受力计算单桩竖向受力 ∑∑±±+=22ii y i i x x x M y y M n G P N =1.2×（1070+184.6）/4±1.0×1687.25×3.6/2×3.62=376.4±331.4max N =707.8KN min N =45KN桩承载力 p pk p s sk s Q Q R γηγη//+=桩中心距 a S =3.6m m 4.04.0442=⨯⨯==πππA d a S /d=9>6∴ s η=p η=1.0（分别为桩侧阻群效应系数和桩端阻群效应系数） 由JGJ 94-94第5.2.3确定 s η=p η=165根据JG ·JG94-94中5.2.8，单桩竖向极限承载力∑⋅=i sik sk l q Q μ=π×0.8×15×30=1131KN4.704.01402=⨯⨯=⋅=πp pk pk A q QKN KN Q Q R p pk p s sk s 8.7078.72765.1/8.1200//≥==+=γηγη故地基土满足受力要求(3)、桩身竖向承载力验算A f R c ψ==1.0×14.3×103×π×0.42=7189KN KN N 8.707max =≥故桩满足受力要求4、抗倾覆验算单桩自重 184.6KN承台自重 750KN塔吊自重 320KN单桩摩擦力 1131KN单桩抗拔力 750/4+320/4+184.6+1131=1583.1KN单桩所产生力矩 1583.1×3.6/2=4029≥1583KN ·m 故满足抗倾覆要求5、承台受力计算及配筋简化受力模型 F/2F/2M a c a分别考虑各力，则其弯矩图分别如下：F/2F/2m KN 1602G 2Fa M 1a2⋅===am KN 7.439ca 2a M M 3a ⋅=+⋅=故最大弯矩产生在塔吊与承台相接处界面 m KN M ⋅=+=7.5997.439160max承台混凝土选用C30，钢筋保护层0.05,m(1)、承台抗弯计算h=1.25m b=4m a=0.05m则计算高度 h 0=h-a=1.2m 承台主筋计算010.0125036003.140.14.1107.5992621=⨯⨯⨯⨯⨯==bh f M c s αα（混凝土强度小于C50，故1α取1.0） 受压区相对高度010.0211=--=s αξ 202.20593003.1412003600010.0mm f f bh A y c s =⨯⨯⨯==ξ 每个截面上下层均配17根Φ14 的II 级钢筋，实际s A =2616mm 2，满足要求。

TC6515塔吊桩基础的计算书最终解放军第八五医院新建病房综合楼工程TC6515型塔式起重机基础施工方案施工单位：中夏建设集团编制单位：上海颐东机械施工工程有限公司日期：2010.11.22版次：专家评审后修改版塔式起重机安拆施工方案审批表工程名称解放军第八五医院新建病房综合楼工程工程地点上海市长宁区使用单位中夏建设集团塔吊型号TC6515 生产厂家长沙中联统一编号塔式起重机基本技术参数标准节数量起重臂长度附墙数量安装方式整机功率40 60 4 附着70Kw编制年月日审核安全质量部年月日技术部年月日设备物资部年月日审批总师室年月日TC6515塔吊基础的计算书1工程概况解放军第八五医院新建病房综合楼工程位于上海市长宁区1328号。

因工程建设需要欲安装一台TC6515塔机。

本塔机最大独立高度为60米，初始安装高度50米。

塔机的基础为混凝土承台＋格构柱＋灌注桩的形式。

塔机混凝土承台尺寸为6500×6500×1400，承台面标高为－2.4米，混凝土型号不低于C35，配筋为纵横各不小于35根直径25的螺纹钢；格构柱截面尺寸为430×430，主肢为L180×180×18，缀板400×20×10＠600，最大悬高9.35米，格构柱插入承台尺寸为600，插入灌注桩尺寸为3000；灌注桩为4根￠800的灌注桩，桩间距为4300，混凝土型号为C35，桩长33.85米，桩底标高为－45.6米。

2编制依据2.1《建筑施工塔式起重机安装、使用、拆卸安全技术规范》JGJ196－20102.2《钢结构设计规范》GB50017－20032.3《建筑桩基技术规范》JGJ94－20082.4《塔式起重机混凝土基础工程技术规范》JGJ/T187-20092.5《混凝土结构设计规范》GB50010-20023施工注意事项3.1钻孔灌注桩强度等级为C35，（按《建筑机械使用安全规程JGJ33-2001中4.4.2条规定》，其施工时严格按照规范要求施工，超灌部分在地下室底板范围内，地下室施工时，需将钢构柱内的砼凿除干净后，在各格构柱的角钢上焊接钢板止水片。

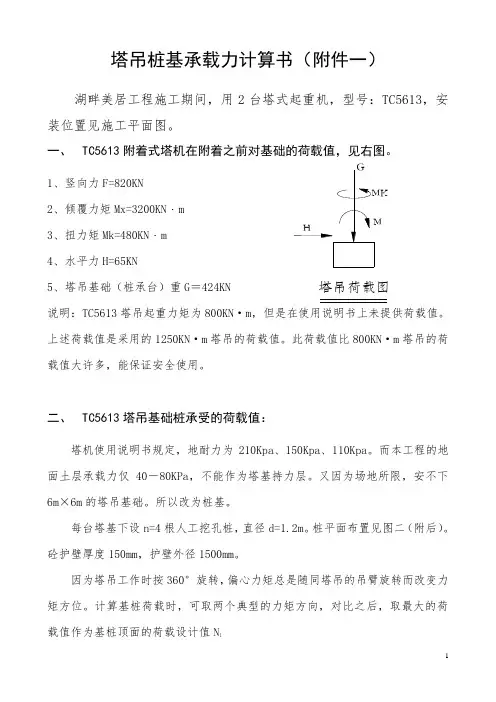

塔吊桩基承载力计算书（附件一）湖畔美居工程施工期间，用2台塔式起重机，型号：TC5613，安装位置见施工平面图。

一、 TC5613附着式塔机在附着之前对基础的荷载值，见右图。

1、竖向力F=820KN2、倾覆力矩Mx=3200KN ·m3、扭力矩Mk=480KN ·m4、水平力H=65KN5、塔吊基础（桩承台）重G ＝424KN说明：TC5613塔吊起重力矩为800KN ·m ，但是在使用说明书上未提供荷载值。

上述荷载值是采用的1250KN ·m 塔吊的荷载值。

此荷载值比800KN ·m 塔吊的荷载值大许多，能保证安全使用。

二、 TC5613塔吊基础桩承受的荷载值：塔机使用说明书规定，地耐力为210Kpa 、150Kpa 、110Kpa 。

而本工程的地面土层承载力仅40－80KPa ，不能作为塔基持力层。

又因为场地所限，安不下6m ×6m 的塔吊基础。

所以改为桩基。

每台塔基下设n=4根人工挖孔桩，直径d=1.2m 。

桩平面布置见图二（附后）。

砼护壁厚度150mm ，护壁外径1500mm 。

因为塔吊工作时按360°旋转，偏心力矩总是随同塔吊的吊臂旋转而改变力矩方位。

计算基桩荷载时，可取两个典型的力矩方向，对比之后，取最大的荷载值作为基桩顶面的荷载设计值N i塔吊荷载图（一）、按图a 方向：N i ＝（F+G ）/n ±（M x Y i ）/∑Y i 2＝（820+424）/4 ± （3200×1.5）/[4×（1.5）2] ＝311±533＝844KN （抗压桩） ＝-222KN （抗拔桩）（二）、按图b 方向： N i ＝（F+G ）/n ±（M x Y i ）/∑Y i 2＝（820+424）/4 ± （3200×2.121）/[2×（2.121）2] ＝311±754＝1065KN （抗压桩） ＝-443KN （抗拔桩）结论：上述两式对比，第（二）种情况桩顶荷载设计值最大，所以，当基桩受压时，荷载设计值N i ＝1065KN 。

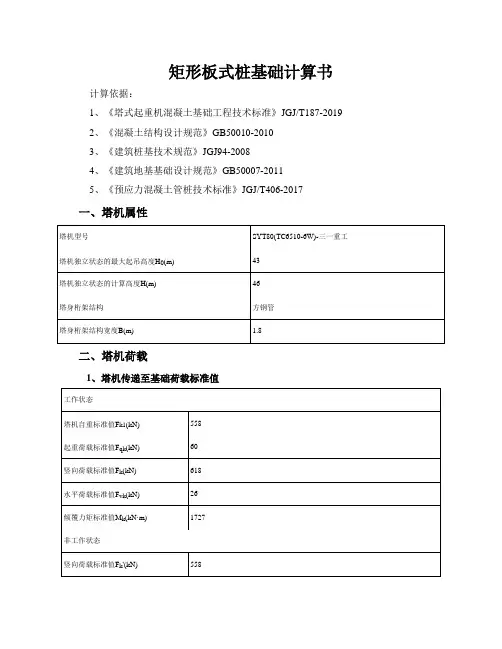

矩形板式桩基础计算书计算依据：1、《塔式起重机混凝土基础工程技术标准》JGJ/T187-20192、《混凝土结构设计规范》GB50010-20103、《建筑桩基技术规范》JGJ94-20084、《建筑地基基础设计规范》GB50007-20115、《预应力混凝土管桩技术标准》JGJ/T406-2017一、塔机属性二、塔机荷载1、塔机传递至基础荷载标准值2、塔机传递至基础荷载设计值三、桩顶作用效应计算承台底标高d1(m) -4基础布置图承台及其上土的自重荷载标准值：G k=bl(hγc+h'γ')=6.5×6.5×(1.4×25+0×19)=1478.75kN承台及其上土的自重荷载设计值：G=1.35G k=1.35×1478.75=1996.312kN 桩对角线距离：L=(a b2+a l2)0.5=(4.82+4.82)0.5=6.788m1、荷载效应标准组合轴心竖向力作用下：Q k=(F k'+G k)/n=(558+1478.75)/4=509.188kN荷载效应标准组合偏心竖向力作用下：Q kmax=(F k'+G k)/n+(M k'+F Vk'h)/L=(558+1478.75)/4+(2322+86×1.4)/6.788=868.987kNQ kmin=(F k'+G k)/n-(M k'+F Vk'h)/L=(558+1478.75)/4-(2322+86×1.4)/6.788=149.388kN2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Q max=(F'+G)/n+(M'+F v'h)/L=(753.3+1996.312)/4+(3134.7+116.1×1.4)/6.788=1173.132kN Q min=(F'+G)/n-(M'+F v'h)/L=(753.3+1996.312)/4-(3134.7+116.1×1.4)/6.788=201.674kN 四、桩承载力验算1、桩基竖向抗压承载力计算桩身周长：u=πd=3.14×0.5=1.571mh b/d=1×1000/500=2<5λp=0.16h b/d=0.16×2=0.32空心管桩桩端净面积：A j=π[d2-(d-2t)2]/4=3.14×[0.52-(0.5-2×0.125)2]/4=0.147m2 空心管桩敞口面积：A p1=π(d-2t)2/4=3.14×(0.5-2×0.125)2/4=0.049m2承载力计算深度：min(b/2,5)=min(6.5/2,5)=3.25mf ak=(0.55×260)/3.25=143/3.25=44kPa承台底净面积：A c=(bl-n(A j+A p1))/n=(6.5×6.5-4×(0.147+0.049))/4=10.366m2复合桩基竖向承载力特征值：R a=ψuΣq sia·l i+q pa·(A j+λp A p1)+ηc f ak A c=0.8×1.571×(2.7×12+1.5×70+6.1×40+0.7×80)+350 0×(0.147+0.32×0.049)+0.1×44×10.366=1164.715kNQ k=509.188kN≤R a=1164.715kNQ kmax=868.987kN≤1.2R a=1.2×1164.715=1397.658kN满足要求！2、桩基竖向抗拔承载力计算Q kmin=149.388kN≥0不需要进行桩基竖向抗拔承载力计算！3、桩身承载力计算纵向预应力钢筋截面面积：A ps=nπd2/4=15×3.142×10.72/4=1349mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Q max=1173.132kN 桩身结构竖向承载力设计值：R=1500kNQ=1173.132kN≤1500kN满足要求！(2)、轴心受拔桩桩身承载力Q kmin=149.388kN≥0不需要进行轴心受拔桩桩身承载力计算！4、裂缝控制计算Q kmin=149.388kN≥0不需要进行裂缝控制计算！五、承台计算1、荷载计算承台计算不计承台及上土自重:F max=F/n+M/L=753.3/4+3134.7/6.788=650.11kNF min=F/n-M/L=753.3/4-3134.7/6.788=-273.46kN承台底部所受最大弯矩:M x= F max (a b-B)/2=650.11×(4.8-1.8)/2=975.165kN.mM y= F max (a l-B)/2=650.11×(4.8-1.8)/2=975.165kN.m承台顶部所受最大弯矩:M'x= F min (a b-B)/2=-273.46×(4.8-1.8)/2=-410.19kN.mM'y= F min (a l-B)/2=-273.46×(4.8-1.8)/2=-410.19kN.m计算底部配筋时：承台有效高度：h0=1400-50-22/2=1339mm计算顶部配筋时：承台有效高度：h0=1400-50-22/2=1339mm2、受剪切计算V=F/n+M/L=753.3/4 + 3134.7/6.788=650.11kN受剪切承载力截面高度影响系数：βhs=(800/1339)1/4=0.879塔吊边缘至角桩内边缘的水平距离：a1b=(a b-B-d)/2=(4.8-1.8-0.5)/2=1.25ma1l=(a l-B-d)/2=(4.8-1.8-0.5)/2=1.25m剪跨比：λb'=a1b/h0=1250/1339=0.934，取λb=0.934；λl'= a1l/h0=1250/1339=0.934，取λl=0.934；承台剪切系数：αb=1.75/(λb+1)=1.75/(0.934+1)=0.905αl=1.75/(λl+1)=1.75/(0.934+1)=0.905βhsαb f t bh0=0.879×0.905×1.57×103×6.5×1.339=10873.203kNβhsαl f t lh0=0.879×0.905×1.57×103×6.5×1.339=10873.203kNV=650.11kN≤min(βhsαb f t bh0，βhsαl f t lh0)=10873.203kN满足要求！3、受冲切计算塔吊对承台底的冲切范围：B+2h0=1.8+2×1.339=4.478ma b=4.8m>B+2h0=4.478m，a l=4.8m>B+2h0=4.478m角桩内边缘至承台外边缘距离：c b=(b-a b+d)/2=(6.5-4.8+0.5)/2=1.1mc l=(l-a l+d)/2=(6.5-4.8+0.5)/2=1.1m角桩冲跨比：：λb''=a1b/h0=1250/1339=0.934，取λb=0.934；λl''= a1l/h0=1250/1339=0.934，取λl=0.934；角桩冲切系数：β1b=0.56/(λb+0.2)=0.56/(0.934+0.2)=0.494β1l=0.56/(λl+0.2)=0.56/(0.934+0.2)=0.494[β1b(c b+a lb/2)+β1l(c l+a ll/2)]βhp·f t·h0=[0.494×(1.1+1.25/2)+0.494×(1.1+1.25/2)]×0.95×157 0×1.339=3403.902kNN l=V=650.11kN≤[β1b(c b+a lb/2)+β1l(c l+a ll/2)]βhp·f t·h0=3403.902kN满足要求！4、承台配筋计算(1)、承台底面长向配筋面积αS1= M y/(α1f c bh02)=975.165×106/(1×16.7×6500×13392)=0.005ζ1=1-(1-2αS1)0.5=1-(1-2×0.005)0.5=0.005γS1=1-ζ1/2=1-0.005/2=0.997A S1=M y/(γS1h0f y1)=975.165×106/(0.997×1339×300)=2434mm2最小配筋率：ρ=0.15%承台底需要配筋：A1=max(A S1, ρbh0)=max(2434,0.0015×6500×1339)=13056mm2 承台底长向实际配筋：A S1'=15824mm2≥A1=13056mm2满足要求！(2)、承台底面短向配筋面积αS2= M x/(α2f c lh02)=975.165×106/(1×16.7×6500×13392)=0.005ζ2=1-(1-2αS2)0.5=1-(1-2×0.005)0.5=0.005γS2=1-ζ2/2=1-0.005/2=0.997A S2=M x/(γS2h0f y1)=975.165×106/(0.997×1339×300)=2434mm2最小配筋率：ρ=0.15%承台底需要配筋：A2=max(A S2, ρlh0)=max(2434,0.0015×6500×1339)=13056mm2 承台底短向实际配筋：A S2'=15824mm2≥A2=13056mm2满足要求！(3)、承台顶面长向配筋面积αS1= M'y/(α1f c bh02)=410.19×106/(1×16.7×6500×13392)=0.002ζ1=1-(1-2αS1)0.5=1-(1-2×0.002)0.5=0.002γS1=1-ζ1/2=1-0.002/2=0.999A S3=M'y/(γS1h0f y1)=410.19×106/(0.999×1339×300)=1023mm2最小配筋率：ρ=0.15%承台顶需要配筋：A3=max(A S3,ρbh0,0.5A S1')=max(1023,0.0015×6500×1339,0.5×15824)=13056mm2 承台顶长向实际配筋：A S3'=15824mm2≥A3=13056mm2满足要求！(4)、承台顶面短向配筋面积αS2= M'x/(α2f c lh02)=410.19×106/(1×16.7×6500×13392)=0.002ζ2=1-(1-2αS2)0.5=1-(1-2×0.002)0.5=0.002γS2=1-ζ2/2=1-0.002/2=0.999A S4=M'x/(γS2h0f y1)=410.19×106/(0.999×1339×300)=1023mm2最小配筋率：ρ=0.15%承台顶需要配筋：A4=max(A S4, ρlh0,0.5A S2' )=max(1023,0.0015×6500×1339,0.5 ×15824)=13056mm2承台顶面短向配筋：A S4'=15824mm2≥A4=13056mm2满足要求！(5)、承台竖向连接筋配筋面积承台竖向连接筋为双向HPB300 10@500。

目录一、编制依据 (1)二、工程概况 (1)三、塔吊设计参数 (2)四、塔吊基础设计 (4)五、塔吊基础施工技术措施及质量验收 (5)六、塔吊穿地下室处理措施 (7)七、塔吊基础计算书 (9)1. 参数信息 (9)2. 基础最小尺寸确定 (9)3、塔吊基础承台顶面的竖向力和弯矩确定 (9)4、矩形承台弯矩及单桩桩顶竖向力的计算 (10)5、矩形承台截面主筋的计算 (10)6、桩承载力验算 (11)7、桩竖向承载力验算 (12)8、塔吊稳定性验算： (12)附图： (13)高层塔吊基础施工方案一、编制依据1、本工程施工组织设计；2、哈尔滨世茂滨江新城三期三区工程岩土工程勘察报告；3、GB50202-2002《地基与基础施工质量验收规范》；4、GB50205-2001《钢结构工程施工质量验收规范》；5、GB50007-2002《建筑地基基础设计规范》；6、GB50017-2003《钢结构设计规范》；7、JGJ33-2001《建筑机械使用安全技术规程》；8、JGJ94-2008《建筑桩基技术规范》；9、本工程设计图纸；10、长沙中联重工科技发展股份公司生产的QTZ63(TCT5010-4)型平头塔式起重机使用说明书。

二、工程概况1、工程名称：哈尔滨世茂滨江新城三期三区项目2、建设单位：哈尔滨世茂滨江新城开发建设有限公司3、监理单位：北京中建工程顾问有限公司4、施工单位：中建三局第三建设工程有限责任公司5、建设地点：哈尔滨市松北区世茂大道西端。

6、结构形式：地下室部分为框剪结构，主体为剪力墙结构7、建设规模：哈尔滨世茂滨江新城三期三区工程位于哈尔滨市松北区三环路以西，四环以东，世茂大道以南，松花江以北。

本工程拟建11栋高层，其中三栋21层，五栋18层，三栋15层；69栋别墅，层数为2 －3层。

建筑用地面积174545.60㎡，代征半道、绿地等面积22481.77㎡。

各栋高层层数及建筑高度如下表：项目设计使用功能高档住宅及配套地下车库单体数量11建筑层数地上/地下68#-70#（15/1）；71#-73#、75#、78#（18/1）；74#、79#、80#（21/1）建筑高度68#-70#楼—45.9m；71#、72#楼—55.1m；73#、75#、78#楼—54.6m；74#、79#、80#楼—63.9m本工程11栋高层除78#和79#高层共用一台塔吊外,其余各栋均设置一台塔吊共布置10台塔吊。

解放军第八五医院新建病房综合楼工程TC6515型塔式起重机基础施工方案施工单位：中夏建设集团编制单位：颐东机械施工工程日期：2010.11.22版次：专家评审后修改版塔式起重机安拆施工方案审批表TC6515塔吊基础的计算书1工程概况解放军第八五医院新建病房综合楼工程位于市长宁区1328号。

因工程建设需要欲安装一台TC6515塔机。

本塔机最大独立高度为60米，初始安装高度50米。

塔机的基础为混凝土承台＋格构柱＋灌注桩的形式。

塔机混凝土承台尺寸为6500×6500×1400，承台面标高为－2.4米，混凝土型号不低于C35，配筋为纵横各不小于35根直径25的螺纹钢；格构柱截面尺寸为430×430，主肢为L180×180×18，缀板400×20×10＠600，最大悬高9.35米，格构柱插入承台尺寸为600，插入灌注桩尺寸为3000；灌注桩为4根￠800的灌注桩，桩间距为4300，混凝土型号为C35，桩长33.85米，桩底标高为－45.6米。

2编制依据2.1《建筑施工塔式起重机安装、使用、拆卸安全技术规》JGJ196－20102.2《钢结构设计规》GB50017－20032.3《建筑桩基技术规》JGJ94－20082.4《塔式起重机混凝土基础工程技术规》JGJ/T187-20092.5《混凝土结构设计规》GB50010-20023施工注意事项3.1钻孔灌注桩强度等级为C35，（按《建筑机械使用安全规程JGJ33-2001中4.4.2条规定》，其施工时严格按照规要求施工，超灌部分在地下室底板围，地下室施工时，需将钢构柱的砼凿除干净后，在各格构柱的角钢上焊接钢板止水片。

3.2钢格构柱与灌注桩的搭接长度为3m，要求与钢筋笼主筋焊接，在下钢筋笼时，应严格控制四根钢格构柱的方向成正方形布置，以保证其外围槽钢加固杆的焊接。

3.3格构柱的主肢全长为11.55米，使用整长为12米的角钢焊接而成，不允许中间对接。

南京***********项目QTZ160(TC6515-12)型塔式起重机安装工程专项施工方案编制单位：编制人：审批人：编制日期：目录一、编制依据 (1)二、工程概况 (1)三、安装位置平面图 (2)四、塔机性能技术参数 (2)五、基础和附着装置的设置 (2)六、最经济附着方式详图 (5)七、安装顺序和安全质量要求 (5)八、主要安装部件的重量和吊点位置 (6)九、安装辅助设备的型号、性能及布置位置 (7)十、电源的设置 (8)十一、施工人员的配置 (8)十二、吊索具和专用工具的配备 (9)十三、安装工艺程序 (10)十四、安全装置的调试 (17)十五、重大危险源和安全技术措施 (17)施工塔吊安全应急预案 (21)TC6515型塔式起重机安装专项施工方案一、编制依据本（固定）自升式塔式起重机安装组织设计是依据该塔机生产厂家：中联重科股份有限公司生产的QTZ160(TC6515)型塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制。

为确保塔机安装施工的安全与质量，在全施工过程中应认真参照本方案执行。

本方案其他未尽事宜，应遵循参照国家有关技术标准、规程执行。

（1）根据TC6515《塔吊使用说明书》的要求（2）《塔式起重机操作使用规程》JG/T 100-1999（3）《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ 196-2010 （4）《塔式起重机安全规程》GB 5144-2006（5）《建筑机械使用安全技术规程》JGJ 33-2012（6）《施工现场临时用电安全技术规范》(附条文说明)JGJ 46-2012（7）《塔式起重机混凝土基础工程技术规程》JGJ/T 187-2009（8）《建筑起重机械安全监督管理规定》（建设部166号令）（9）施工现场实际情况、环境条件二、工程概况本项目为南京*************项目，项目用地面积为131731平方米，总建筑面积563613平方米（其中地上建筑面积395208平方米、地下建筑面积168405平方米）。

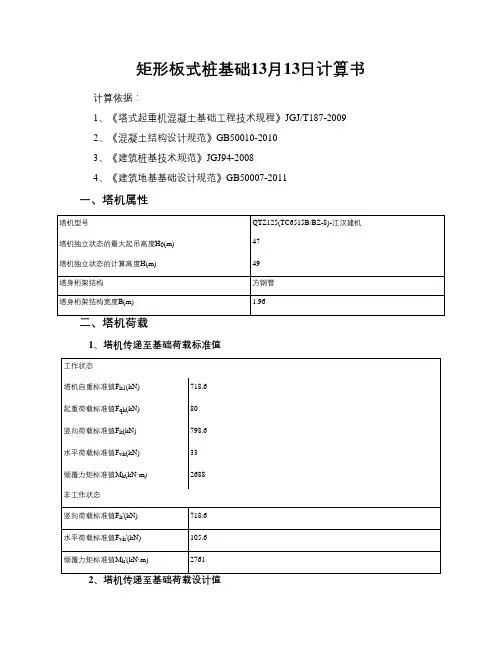

矩形板式桩基础13月13日计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑桩基技术规范》JGJ94-20084、《建筑地基基础设计规范》GB50007-2011一、塔机属性1、塔机传递至基础荷载标准值基础布置图承台及其上土的自重荷载标准值：G k=bl(hγc+h'γ')=5.8×5.8×(1.3×25+0×19)=1093.3kN承台及其上土的自重荷载设计值：G=1.35G k=1.35×1093.3=1475.955kN 桩对角线距离：L=(a b2+a l2)0.5=(3.62+3.62)0.5=5.091m1、荷载效应标准组合轴心竖向力作用下：Q k=(F k+G k)/n=(718.6+1093.3)/4=452.975kN荷载效应标准组合偏心竖向力作用下：Q kmax=(F k+G k)/n+(M k+F Vk h)/L=(718.6+1093.3)/4+(2761+105.6×1.3)/5.091=1022.251kNQ kmin=(F k+G k)/n-(M k+F Vk h)/L=(718.6+1093.3)/4-(2761+105.6×1.3)/5.091=-116.301kN2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Q max=(F+G)/n+(M+F v h)/L=(970.11+1475.955)/4+(3727.35+142.56×1.3)/5.091=1380.039kN Q min=(F+G)/n-(M+F v h)/L=(970.11+1475.955)/4-(3727.35+142.56×1.3)/5.091=-157.006kN 四、桩承载力验算桩身周长：u=πd=3.14×0.8=2.513m桩端面积：A p=πd2/4=3.14×0.82/4=0.503m2R a=ψuΣq sia·l i+q pa·A p=0.8×2.513×(5.95×160+4.6×70+5.5×100+3×140+11.1×100+6.5×160+8.5×200+0.5×250 )+8000×0.503=16528.041kNQ k=452.975kN≤R a=16528.041kNQ kmax=1022.251kN≤1.2R a=1.2×16528.041=19833.65kN满足要求！2、桩基竖向抗拔承载力计算Q kmin=-116.301kN<0按荷载效应标准组合计算的桩基拔力：Q k'=116.301kN桩身位于地下水位以下时，位于地下水位以下的桩自重按桩的浮重度计算，桩身的重力标准值：G p=((d1-d+h z)γz+(l t-(d1-d+h z))(γz-10))A p=(((-1.25)-0+29.1)×25+(45.65-((-1.25)-0+29.1))×(25-10))×0.503=484.515kNR a'=ψuΣλi q sia l i+G p=0.8×2.513×(0.6×5.95×160+0.5×4.6×70+0.5×5.5×100+0.6×3×140+0. 5×11.1×100+0.6×6.5×160+0.6×8.5×200+0.7×0.5×250)+484.515=7613.568kN Q k'=116.301kN≤R a'=7613.568kN满足要求！3、桩身承载力计算纵向普通钢筋截面面积：A s=nπd2/4=18×3.142×162/4=3619mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Q max=1380.039kNψc f c A p+0.9f y'A s'=(0.75×16.7×0.503×106 + 0.9×(360×3619.115))×10-3=7472.668kN Q=1380.039kN≤ψc f c A p+0.9f y'A s'=7472.668kN满足要求！(2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值：Q'=-Q min=157.006kNf y A s=(360×3619.115)×10-3=1302.881kNQ'=157.006kN≤f y A s=1302.881kN满足要求！4、桩身构造配筋计算A s/A p×100%=(3619.115/(0.503×106))×100%=0.72%≥0.65%满足要求！5、裂缝控制计算裂缝控制按三级裂缝控制等级计算。

解放军第八五医院新建病房综合楼工程TC6515型塔式起重机基础施工方案施工单位：中夏建设集团编制单位：颐东机械施工工程日期：2010.11.22版次：专家评审后修改版塔式起重机安拆施工方案审批表TC6515塔吊基础的计算书1工程概况解放军第八五医院新建病房综合楼工程位于市长宁区1328号。

因工程建设需要欲安装一台TC6515塔机。

本塔机最大独立高度为60米，初始安装高度50米。

塔机的基础为混凝土承台＋格构柱＋灌注桩的形式。

塔机混凝土承台尺寸为6500×6500×1400，承台面标高为－2.4米，混凝土型号不低于C35，配筋为纵横各不小于35根直径25的螺纹钢；格构柱截面尺寸为430×430，主肢为L180×180×18，缀板400×20×10＠600，最大悬高9.35米，格构柱插入承台尺寸为600，插入灌注桩尺寸为3000；灌注桩为4根￠800的灌注桩，桩间距为4300，混凝土型号为C35，桩长33.85米，桩底标高为－45.6米。

2编制依据2.1《建筑施工塔式起重机安装、使用、拆卸安全技术规》JGJ196－20102.2《钢结构设计规》GB50017－20032.3《建筑桩基技术规》JGJ94－20082.4《塔式起重机混凝土基础工程技术规》JGJ/T187-20092.5《混凝土结构设计规》GB50010-20023施工注意事项3.1钻孔灌注桩强度等级为C35，（按《建筑机械使用安全规程JGJ33-2001中4.4.2条规定》，其施工时严格按照规要求施工，超灌部分在地下室底板围，地下室施工时，需将钢构柱的砼凿除干净后，在各格构柱的角钢上焊接钢板止水片。

3.2钢格构柱与灌注桩的搭接长度为3m，要求与钢筋笼主筋焊接，在下钢筋笼时，应严格控制四根钢格构柱的方向成正方形布置，以保证其外围槽钢加固杆的焊接。

3.3格构柱的主肢全长为11.55米，使用整长为12米的角钢焊接而成，不允许中间对接。

矩形桩基础计算书计算依据：《塔式起重机混凝土基础工程技术规程》（JGJ/T 187-2009）《地基基础设计规范》（GB50007-2011）《建筑结构荷载规范》（GB50009-2012）《建筑安全检查标准》（JGJ59-2011）《混凝土结构设计规范》（GB50010-2010）一、参数信息1.塔吊参数2.矩形承台参数3.桩参数4.地基参数二、塔吊抗倾覆稳定性验算1.自重荷载以及起重荷载1）塔机自重标准值：Fkl =G+G1+G2+G3+G4=251+37.4+3.8+19.8+89.4=401.40kN2）起重荷载标准值：F qk=60.00kN3）竖向荷载标准值：F k= F k1+ F qk=401.40+60.00=461.40kN4）基础及其上土自重标准值：G k=b c×l c×h c×25=4.8×4.8×1.25×25=720.00kN 受水位影响后其值：G k′=G11+G21=432.00+0.00=432.00kN2.风荷载计算1）工作状态下塔机塔身截面对角线方向所受风荷载标准值①塔基所受风均布线荷载标准值（ω=0.20 kN/m2）q sk =0.8×α×βz×μS×μZ×ω×α×B×H/H=0.8×1.2×1.59×1.95×1.32×0.20×0.35×1.6 =0.44kN/m②塔机所受风荷载水平合力标准值F vk = qsk·H=0.44×43=18.92kN③基础顶面风荷载产生的力矩标准值M sk =0.5 Fvk·H=0.5×18.92×43=406.82kN·m2）非工作状态下塔机塔身截面对角线方向所受风荷载标准值①塔机所受风线荷载标准值（深圳市ω′=0.75kN/m2）q sk ′=0.8×α×βz×μs×μz×ω′×α×B×H/H=0.8×1.2×1.69×1.95×1.32×0.75×0.35×1.6 =1.75kN/m②塔机所受风荷载水平合力标准值F vk ′=qsk′·H=1.75×43=75.42kN③基础顶面风荷载产生的力矩标准值M sk ′=0.5 Fvk′·H=0.5×75.42×43=1621.52kN·m3.基础顶面倾覆力矩计算1）工作状态下塔机倾覆力矩标准值M k =M1+M2+M3+M4+0.9(M5+Msk)=(37.4×22)+(3.8×11.5)+(-19.8×6.3)+(-89.4×11.8)+0.9×(m ax（60×11.5，10×50）+406.82)=673.98kN·m2）非工作状态下塔机倾覆力矩标准值M k ′=M1+M3+M4+Msk′=(37.4×22)+(-19.8×6.3)+(-89.4×11.8)+1621.52=1264.66kN·m比较上述两种工况的计算，可知塔机在非工作状态时对基础传递的倾覆力矩最大，故应按非工作状态的荷载组合进行地基基础设计。

塔吊桩基础计算一、基本参数塔吊型号QTZ6015基础埋深D=-1.35 m承台长度Lc=6 m承台宽度Bc=6 m承台厚度Hc=1.35 m桩直径d=0.6 m桩间距a=4.5 m箍筋间距S=150 mm二、矩形承台弯矩的计算图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。

1、作用于桩基承台顶面的竖向力设计值计算其中F1 自重(包括压重) F1=245 kNF2 最大起重荷载F2=60 kN经过计算F=(245+60)×1.2=305 kN2、桩基承台的自重计算其中 D 基础埋深D=-1.35 mLc 承台长度Lc=6 mBc 承台宽度Bc=6 mHc 承台厚度Hc=1.35 m经过计算G=1.2×25×6×6×1.35+20×6×6×-1.35=486 kN3、轴向压力设计值计算依据《建筑桩技术规范》JGJ94-94的第5.1.1条其中n 单桩个数n=4 个F 作用于桩基承台顶面的竖向力设计值F=305 kNG 桩基承台的自重G=486 kNMx,My 承台底面的弯矩设计值Mx=My=840 kNxi,yi 单桩相对承台中心轴XY方向的距离,当M沿四桩中两个对角桩时yi=3.18 m 经过计算Ni=(305+486)÷4+840×3.18÷(2×3.18)^2=329.83 kN4、矩形承台弯矩计算依据《建筑桩技术规范》JGJ94-94的第5.6.1条扣除承台自重的单桩桩顶竖向力设计值其中n 单桩个数n=4 个a 桩间距a=4.5 mF 作用于桩基承台顶面的竖向力设计值F=305 kNG 桩基承台的自重G=486 kNM 承台底面的弯矩设计值M=840 kN.m经过计算Ni1=(305+486)÷4+(840÷2)×(4.5÷2)÷(2×(4.5÷2)^2)-486÷4=169.58 kN矩形承台弯矩其中xi,yi 单桩相对承台中心轴的XY方向距离xi=yi=1 m经过计算Mx1=My1=2×169.58×1=339.16 kN.m三、矩形承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.5条其中M 计算截面处的弯矩设计值M=339.16 kN.mh0 承台计算截面处的计算高度h0=承台厚－50mm=1.3 mfy 钢筋受拉强度设计值fy=210 N/mm2。

塔吊桩基础的计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机混凝土基础技术规程》（JGJ187-2009）、《建筑桩基技术规范》（JGJ94-2008）、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》（GB50017-2003）、《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》(GB 50009-2012)等编制。

一、参数信息塔吊型号:QTZ50, 自重(包括压重)F1=450.8kN, 最大起重荷载F2=60kN塔吊倾覆力距M=630.00kN.m, 塔吊起重高度H=101m, 塔身宽度B=1.6m混凝土强度:C35, 钢筋级别:HPB335, 混凝土的弹性模量Ec=14500.00N/mm2桩直径或方桩边长d=5.00m, 地基土水平抗力系数m=8.00MN/m4桩顶面水平力H0=100.00kN, 保护层厚度:50.00mm二、塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=450.80kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=612.96kN塔吊的倾覆力矩 M=1.4×630.00=882.00kN.m三、桩身最大弯矩计算计算简图：1. 按照m法计算桩身最大弯矩：计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.4.5条，并参考《桩基础的设计方法与施工技术》。

(1) 计算桩的水平变形系数(1/m):其中 m──地基土水平抗力系数；b0──桩的计算宽度，b0=5.40m。

E──抗弯弹性模量，E=0.67Ec=9715.00N/mm2；I──截面惯性矩，I=30.66m4；经计算得到桩的水平变形系数:=0.171/m(2) 计算 D v:D v=100.00/(0.17×882.00)=0.66(3) 由 D v查表得：K m=1.36(4) 计算 M max:经计算得到桩的最大弯矩值:M max=882.00×1.36=1199.65kN.m。

解放军第八五医院新建病房综合楼工程TC6515型塔式起重机基础施工方案施工单位：中夏建设集团编制单位：颐东机械施工工程日期：2010.11.22版次：专家评审后修改版塔式起重机安拆施工方案审批表TC6515塔吊基础的计算书1工程概况解放军第八五医院新建病房综合楼工程位于市长宁区1328号。

因工程建设需要欲安装一台TC6515塔机。

本塔机最大独立高度为60米，初始安装高度50米。

塔机的基础为混凝土承台＋格构柱＋灌注桩的形式。

塔机混凝土承台尺寸为6500×6500×1400，承台面标高为－2.4米，混凝土型号不低于C35，配筋为纵横各不小于35根直径25的螺纹钢；格构柱截面尺寸为430×430，主肢为L180×180×18，缀板400×20×10＠600，最大悬高9.35米，格构柱插入承台尺寸为600，插入灌注桩尺寸为3000；灌注桩为4根￠800的灌注桩，桩间距为4300，混凝土型号为C35，桩长33.85米，桩底标高为－45.6米。

2编制依据2.1《建筑施工塔式起重机安装、使用、拆卸安全技术规》JGJ196－20102.2《钢结构设计规》GB50017－20032.3《建筑桩基技术规》JGJ94－20082.4《塔式起重机混凝土基础工程技术规》JGJ/T187-20092.5《混凝土结构设计规》GB50010-20023施工注意事项3.1钻孔灌注桩强度等级为C35，（按《建筑机械使用安全规程JGJ33-2001中4.4.2条规定》，其施工时严格按照规要求施工，超灌部分在地下室底板围，地下室施工时，需将钢构柱的砼凿除干净后，在各格构柱的角钢上焊接钢板止水片。

3.2钢格构柱与灌注桩的搭接长度为3m，要求与钢筋笼主筋焊接，在下钢筋笼时，应严格控制四根钢格构柱的方向成正方形布置，以保证其外围槽钢加固杆的焊接。

3.3格构柱的主肢全长为11.55米，使用整长为12米的角钢焊接而成，不允许中间对接。
