1线路复测技术交底1

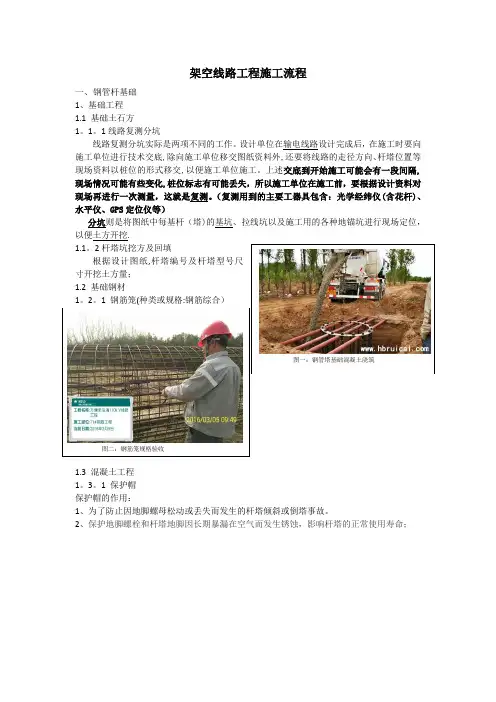

架空线路工程施工流程一、钢管杆基础1、基础工程1.1 基础土石方1。

1。

1线路复测分坑线路复测分坑实际是两项不同的工作。

设计单位在输电线路设计完成后，在施工时要向施工单位进行技术交底,除向施工单位移交图纸资料外,还要将线路的走径方向、杆塔位置等现场资料以桩位的形式移交,以便施工单位施工。

上述交底到开始施工可能会有一段间隔,现场情况可能有些变化,桩位标志有可能丢失，所以施工单位在施工前，要根据设计资料对现场再进行一次测量，这就是复测。

（复测用到的主要工器具包含：光学经纬仪(含花杆)、水平仪、GPS定位仪等）分坑则是将图纸中每基杆（塔)的基坑、拉线坑以及施工用的各种地锚坑进行现场定位，以便土方开挖.1.1。

2杆塔坑挖方及回填根据设计图纸,杆塔编号及杆塔型号尺寸开挖土方量；1.2 基础钢材1。

2。

1 钢筋笼(种类或规格:钢筋综合）图一：钢管塔基础混凝土浇筑图二：钢筋笼规格验收1.3 混凝土工程1。

3。

1 保护帽保护帽的作用：1、为了防止因地脚螺母松动或丢失而发生的杆塔倾斜或倒塔事故。

2、保护地脚螺栓和杆塔地脚因长期暴漏在空气而发生锈蚀，影响杆塔的正常使用寿命；1。

3.2 灌注桩成孔依据图纸及现场实际土质情况，完成灌注桩成孔作业.图三：测量灌注孔深图四：钢筋笼完成安装1。

3.3 灌注桩浇制依据图纸、作业规范及清单的项目特征,完成灌注桩浇筑作业。

图五:灌注桩混凝土浇筑图六：模板拆除及接地安装注:灌注桩混凝土浇筑过程，底部至顶部须坚持分层浇筑、分层振捣、连续作业；测量基础砼直径测量地脚螺栓预留长度图七:钢管塔基础砼工程2、杆塔工程2.1 杆塔组立2。

1。

1钢管杆组立图八：钢管杆组立图九:钢管杆组立3、接地基础3.1 接地槽挖方及回填3.2接地安装接地工程属于隐蔽工程，在现场完成作业的过程中,施工单位须自检；建设单位（或监理公司）代表须旁站并复测相关数据是否符合设计要求及规范要求,现场实测接地槽深度、长度和宽度，接地体及接地极安装符合规范要求，实测接地电阻符合设计及规范要求，项目负责人及监理签字并做现场隐蔽工程验收.二、角钢塔基础1、基础工程1。

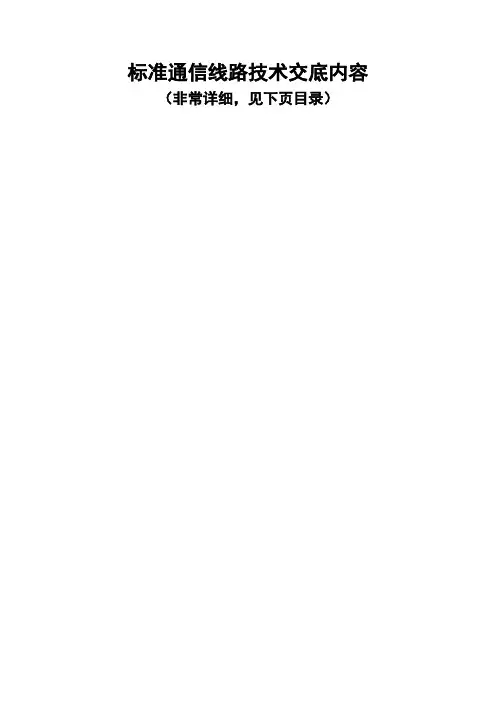

标准通信线路技术交底内容（非常详细，见下页目录）目录一、光电缆开挖 ............................................................................... - 1 -1、光电缆径路复测......................................................................................... - 1 -2、光电缆沟开挖............................................................................................. - 1 -二、光电缆余留 ............................................................................... - 3 -1、光缆余留长度............................................................................................... - 3 -2、电缆余留长度............................................................................................... - 4 -3、光电缆余留方式........................................................................................... - 4 -三、光电缆配盘 ............................................................................... - 4 -四、光电缆敷设 ............................................................................... - 5 -1、直埋式光电缆沟........................................................................................... - 5 -2、管道以及槽道光电缆敷设........................................................................... - 6 -五、光电缆防护 ............................................................................... - 7 -六、光电缆沟回填 ........................................................................... - 8 -七、光电缆引入 ............................................................................... - 8 -八、其他事项 ................................................................................... - 9 -九、附件 ........................................................................................... - 9 -十、质量控制及检验 ..................................................................... - 10 - 十一、安全及环保要求.................................................................. - 10 -通信线路技术交底内容一、光电缆开挖1、光电缆径路复测1.1通信光缆径路选择时严格按照‘铁总关于初步设计的批复'（铁总鉴函［2015］568号）中有关通信线路的规定。

技术交底内容一、路基工程（一）路基土石方1、测量（1）、承包人必须对工程原地面进行复测，驻地办必须独立进行复测（承包人有关人员配合）。

工程数量复测总结报告须经驻地办核实，指挥部批准作为工程计量的依据。

（2）、承包人和驻地办必须对设计单位提供的工程水准点进行导线闭合测量。

2、清表碾压（1）要求保证中期范围排水畅通，排水沟深度应考虑到尽可能降低地下水高度。

（2）路基清表要彻底（包括老路拼宽交界处），清表后地表无腐植土、树根、草根、杂物等，并根据地弄情况，设必要台阶（特别是老路拼宽交界处）。

（3）在气候条件不利及后继准备工作条件尚未具备时，清表工作不宜大面积开展。

清表后应及时碾压，试验合格后尽快进行路基填筑，经免考虑第一层路基采用填石路基施工工艺（分层厚度≤50㎝）3、路基换填（1）换填要彻底，并进行标高等测量。

软基路段应进行触探，摸清下卧层地质情况，再确定处量方案（不允许采用抛石挤淤的施工工艺）。

（2）路基换填变更要以驻地办的变更通知单为准。

承包人的变更报告单应附有：（挖土前的）原地面照片、原地面水准测量表、平面示意图、有关原状地试验检测报告单、估计变量工程数量与金额。

（回填前的）照片、原地面照片、水准测量表、平面示意图、纵断面图、有关新地基试验检测报告单、实际变更工程数量与金额。

照片内应有桩号和名称，并对照片及底片进行有序归档。

（3）如水塘部位，清淤后应设台阶再进行回填。

（4）回填应按路基填筑标准分层填筑。

并按设计要求铺设土工格栅。

4、路基填筑（1）根据不同填料及压实度标准，分别开展试验路段工作。

试验段长度≥10㎝。

试验地点，所用材料类别，最佳含水量和松铺厚度，使用机械型号，碾压遍数及最佳机械配套等，均应具有代表性。

承包人应及时完成试验路段的总结报告，驻地办应及时予以审查、批复。

试验路段总结报告未批复之前，禁止路基填筑正式开始施工。

（2）填料粒径解小必须在路基外（料场）进行（料场用轧石机轧碎或过筛），严禁在路基摊、铺现场解小。

控制桩围护示意图垫层放线示意图直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，故采取轴线偏离80～100cm设定施工观测控制线。

再按施工观测控制线引放其它细工程名称施工单位交底部位主体工程工序名称测量施工6）待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线。

拆模后，抄测建筑50线，在此基础上，用钢尺作为传递标高的工具。

操作示意图如下：4.5主体结构测量放线4.5.1楼层主控轴线传递控制平面控制测量对于高层建筑物±0.00以上的轴线传递，采用激光铅直仪内控接力传递法进行轴线投测。

1)平面控制网的布设a、内控点布设为了以后施工中，既不影响小流水施工作业，又兼顾整体平面测量布局，平面控制共布设8个点。

为保证轴线竖向传递的精度，内控点在二层布设一道。

并且在二层平台上闭合，内控点布设在二层是因为二层均在一个平面，利于轴线闭合。

b、预埋件的埋设根据平面控制点布置图在二层楼板上埋设8块预埋铁件，以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出150mm的孔洞，以便轴线向上投测，预埋件由100×100×8mm厚钢板制作而成，在钢板下焊φ12钢筋，且与二层底板焊接浇筑。

c、控制点的测设待预埋件埋设完毕后，由测量小组负责将内控制点分别投测到预埋件上，经校核无误后，在每块埋件上做出内控点竖向传递示意图将仪器安置在二层已作好的控制点上，对中整平后，仪器操作人员转动仪器，上面操作人员见光点后在接收靶上划点，器转动四方向后取其四点对向连线交点为最后投测点。

用同样方法将其余各点投测在同一施工层上。

控制点投测后将经纬仪分别置于各点上，检查相邻点间夹交叉是否为每相邻两点间的水平距离是否与相对应的控制点间距离相等，分析边、角是否相匹配，若相匹配证明投测无误，根据控制点施测出各轴线，并弹墨线于楼板面上，投测时，测量人员之间用对讲机进行联络。

施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。

基础工程安全技术交底记录披露内容：一、技术措施1、线路复测时，按设计数据补订出个别丢失的杆塔中心桩，并在杆塔清单和剖面图中计算出需要移动的杆位桩。

档距误差不超过1%L，高差误差不超过500mm，方向法测水平转角与设计的转角比误差不超过1ˊ30"：用直线桩、转角桩校正中间的直线时，杆位桩在横线路方向的偏移不超过50mm2、杆塔分坑时，杆位桩已完全钉出，在杆位前后补出辅助桩。

记录辅助桩至杆位桩的距离和高差，辅助桩的位置不应因上述开挖而被掩埋或损坏，并应便于施工。

没有基面的塔位以杆位为基准直接进行分坑；有基硕的杆位应订出开方桩，基面开挖后根据辅助桩补出杆位桩，以新杆位桩为基准进行分坑。

3、施工场地清理及基坑开挖，都需保留塔位中心桩。

基础浇筑期间，用混凝土保护塔的中心桩，便于施工质量检查。

4、基坑开挖土石方的堆放，应使用袋子在下坡侧堆放土壤，防止土石方向下坡侧滑，损坏青苗。

5、砂、石料的土地运输在塔位确定后进行，从经化验合格的砂、石料场定点运输，现场堆放时需铺设料油布，减少对环境的破坏和便于植被恢复。

每基塔的材料运输要求只能选择一条最近的小运路，施工队应负责赔偿多条小型运输道路造成的苗木损坏。

6、土、石方开挖前对线路沿线杆位地质作调查。

地质为粘土、强风化岩的用人工开挖，地质为微风化岩、中等风化岩等硬质岩用炸药作松动爆破后，再进行开挖。

炸药、雷管、导火索等爆破物品由材料员管理，并作台帐记录，做到出帐与入帐相符。

爆破工作，要求施工人员采用深开挖少装药的松动爆破。

规定每个孔的装药量不得大于2筒，严禁盲目使用浅挖孔、大药量的爆破方式。

挖坑时作业人员应注意清除上坡侧的土石，防止滚石伤人。

7、支模前测工应对坑进行抄平，并吊出基础底盘的四个角。

特别强调一点：转角塔压腿不能挖深，用于支模的钢模板必须涂有脱模剂，模板拼缝应严密，角钢的接头必须让开模板的接缝。

吊立柱模板的托方应牢固，花栏与立柱的交角以15度为好。

线路复测：1）本工程线路复测在设计单位审图前进行。

2）我公司组织项目部施工的有关技术人员科统一进行线路复测，使用经检验合格的SOUTH352全站仪进行。

复测主要校核线路的方向、塔位标高、档距、转角度、主要被跨物，复测时对无桩或丢桩的塔位中心桩进行补钉并做好标记，且与平断面定位图核对无误，复测结果记录备案，若发现与设计不符之处，及时与设计单位联系解决。

3）各施工队在分坑前，也要对本施工段的塔位进行一次线路复测，并填写线路复测记录，仪器操作人员必须在记录上签名。

4）线路复测由业务熟练的专业人员测量，采用对讲机进行现场联系。

5）当线路不通视或无塔位桩时，应采用交汇法并多测回复测，对所测数据要仔细核算、准确补钉，并保证塔位桩相对高差的准确性。

2.2接地工程：1）接地槽开挖深度、长度不得出现负误差，并清除接地沟中杂物，确保山地岩石地带接地网埋设质量。

2）接地引下线的外露尺寸预先准确计算，留有适当余度，做到引线与基础伏帖、美观，并保证组塔后与塔材搭接顺利。

3）敷设接地体如遇岩石、陡坡等情况时，可适当移动埋设位置，但两接地体间的平行接近距离不宜小于5米，在山地应尽量沿等高线敷设。

4）接地回填后必须核实接地电阻值，若发现与设计不符时上报工地代表并签证加长度处理。

5）接地施工要保证接地体的长度、埋设深度、方向、焊接长度及工艺符合设计杆塔接地装置布置图的要求，热镀锌引下线安装要接触良好、焊接处防腐处理、工艺美观。

2.3电杆组立：1）电杆组立必须在基础砼强度达到70﹪,或验收合格后方可进行。

2）组装依据设计图纸，有效地控制的整体、局部结构尺寸，使其倾斜、弯曲不超差。

组装全过程必须符合设计要求，不得强行安装。

安装螺栓及防盗螺栓的规格、数量、穿向及紧固力矩必须满足规范规定或设计及业主方的要求。

4）电杆在组装过程中，不得对任一构件强行组装，缺孔、错孔、运输变形、锌层严重磨损的构件不得使用。

5）电杆组立检修后用仪器测量杆塔的倾斜值及垂直值。

1.准备工作：1.1人员准备：根据本工程规模项目部配备一名测量主管主持测量工作，一名测量员负责日常测量工作，劳务队伍应配备3-5名人员配合测量工作，要求测量人员全部持证上岗。

1.2测量仪器、机具的准备列表如下：1.3技术准备：全面了解设计意图，认真熟悉和审核图纸。

施测人员通过对总平面和设计说明的阅读了解工程总体布局，工程特点，周围环境，建筑物坐标，其次了解现场测量坐标与建筑物的关系以及首层±0.000的绝对高程，了解总图后认真阅读建筑和结构施工图，及时知晓建筑物的平面、立面、剖面的尺寸、形状、构造和它的放线依据。

在熟悉图纸时，着重掌握轴线的尺寸、层高、楼层平面中建筑尺寸，查看其相关的轴线及标高是否吻合，有无矛盾存在。

2.施工测量的基本要求：2.1施工测量组织工作：由项目专业测量人员成立测量工作室，根据甲方给定的设计图纸和重庆勘测院提供的定位依据和现场指定的导线点（平面坐标和高程点）建立场区控制网和建筑物方格网。

按规定程序检查验收，所有施测的工作进度及逐日安排，由项目测量负责人根据项目的总体计划进行安排。

各单位工程应分组施工、统一管理，测量负责人应对各施测组全体人员进行详细的图纸交底及方案交底。

2.2施测原则：2.2.1严格执行测量规范，遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。

2.2.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作步步校核的工作方法。

2.2.3定位工作执行自检、互检合格后再报验的工作制度。

2.2.4测量方法要简洁，仪器使用要熟练。

在满足工程需要的前提下，力争做到省时省工省费用。

2.2.5明确为工程服务，按图施工，质量第一的宗旨。

紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。

2.2.6测量记录必须原始真实、数字正确、内容完整、字体工整。

测量精度要满足规范（规程）和设计要求。

根据现行有关规程进行精度控制。

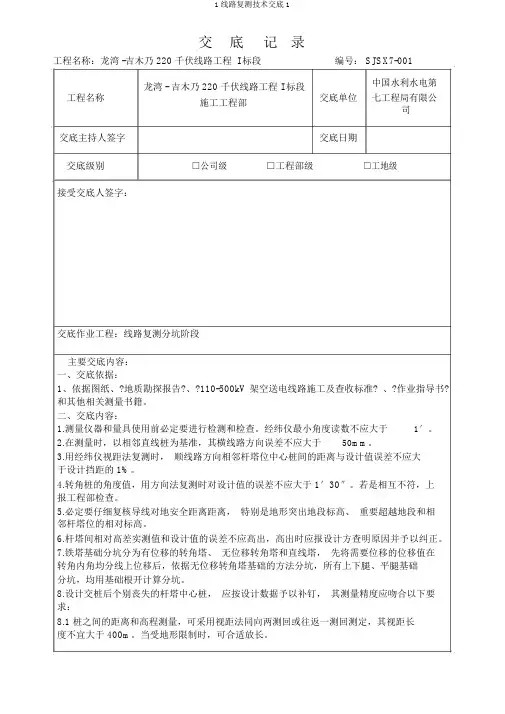

交底记录工程名称：龙湾 -吉木乃 220 千伏线路工程 I 标段编号： SJSX7-001龙湾 - 吉木乃 220 千伏线路工程 I 标段中国水利水电第工程名称七工程局有限公施工工程部交底单位司交底主持人签字交底日期交底级别□公司级□工程部级□工地级接受交底人签字：交底作业工程：线路复测分坑阶段 主要交底内容： 一、交底依据：1、依据图纸、?地质勘探报告?、?110-500kV 架空送电线路施工及查收标准? 、?作业指导书?和其他相关测量书籍。

二、交底内容：1.测量仪器和量具使用前必定要进行检测和检查。

经纬仪最小角度读数不应大于 1′。

2.在测量时，以相邻直线桩为基准，其横线路方向误差不应大于 50mm 。

3.用经纬仪视距法复测时， 顺线路方向相邻杆塔位中心桩间的距离与设计值误差不应大于设计挡距的 1%。

4.转角桩的角度值，用方向法复测时对设计值的误差不应大于 1′30″。

若是相互不符，上报工程部检查。

5.必定要仔细复核导线对地安全距离距离， 特别是地形突出地段标高、 重要超越地段和相邻杆塔位的相对标高。

6.杆塔间相对高差实测值和设计值的误差不应高出，高出时应报设计方查明原因并予以纠正。

7.铁塔基础分坑分为有位移的转角塔、 无位移转角塔和直线塔， 先将需要位移的位移值在转角内角均分线上位移后，依据无位移转角塔基础的方法分坑，所有上下腿、平腿基础 分坑，均用基础根开计算分坑。

8.设计交桩后个别丧失的杆塔中心桩， 应按设计数据予以补钉， 其测量精度应吻合以下要求：8.1 桩之间的距离和高程测量，可采用视距法同向两测回或往返一测回测定，其视距长度不宜大于 400m 。

当受地形限制时，可合适放长。

8.2 测距相对误差，同向不应大于1/200，对向不应大于1/500。

9.当采用钢卷尺直线量距时，两次测值之差不得高出度距的1‰。

10.当采用视距法测距时，两次测值之差不得高出测距的5‰。

11.当采用方向法测量角度时，两次测测角值之差不得高出1′30″。

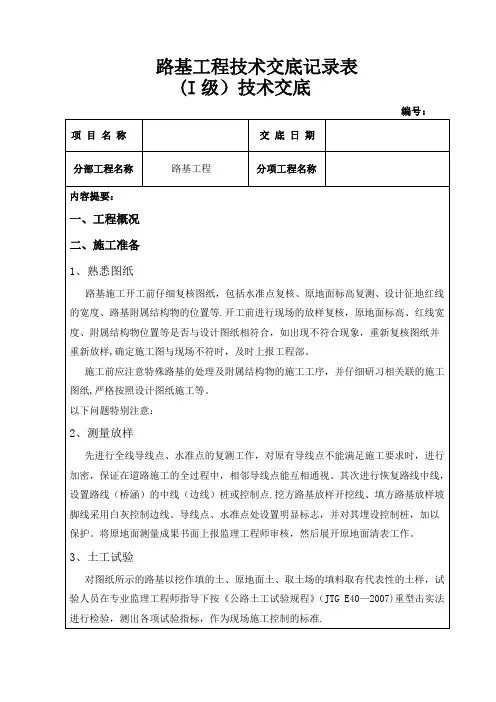

道路路基工程技术交底1。

施工测量⑴在路基正式开工前，已做好全线的导线、水准点和中线的复测,纵横断面的检查，导线点、水准点的加密测量工作.所有仪器在使用前应进行检验、校正.⑵在开工之前进行现场恢复和固定路线，其内容包括导线、中线及高程的复测，水准点的复查与增设，横断面的测量与绘制等。

⑶对所有的测量已进行记录并整理所有资料。

以便得到复核和批复.⑷在施工测量完成前，未进行施工;在施工时，如遇非适用材料，应予挖除。

在挖除之前，对非适用的材料范围应进行测量，经工程师批准后方可施工，并在开挖完成后及回填之前重新进行测量。

⑸导线测量采用全站仪,其起讫点与设计单位测定的结果相比较，精度满足角度闭合差±16√n（n），n为测点数，坐标相对闭合差为±1/10000。

⑹导线复测采用坐标法恢复，在中线恢复的同时已完成边桩的恢复和横断面的检查工作。

⑺水准点复核，在施工使用前已对设计单位提供的水准点作仔细校核,有条件段落已与国家水准点闭合.附近的水准点闭合差不大于±20√L（L为水准点距离Km）在施工中需增设的临时水准点，符合精度要求,并与相邻路段水准点闭合。

⑻路基施工前已根据恢复的路线中桩，设计图表详细的检查，核对纵断面图，并进行了复测和必要的补测.⑼施工期间将保护所有标志，特别是一些原始控制点，每季度至少应复测一次水准点。

2。

土方路基开挖的施工方案、施工方法⑴土方开挖采用机械化施工方法：土方运距在100米左右，选用推土机挖运；运距在500米以内；使用拖式铲运机挖运；运距在1公里以内，采用自行式大铲运机挖运;大体积的土方远运，用挖装机械配合自卸汽车施工.⑵原地面清理与挖掘：开挖前，用机械和人工清除原始地面上不符合路堤填料质量要求一切杂物运到弃土场堆放。

⑶路基开工前，考虑排水系统的布设，防止在施工中红线外的水流入线内，并将线路内的水迅速排出路基，保证施工顺利进行.⑷对设计中拟定的纵横排水系统,随着路基的开挖，适时组织施工，保证雨季不积水,并及时安排边沟、边坡的修整和防护，确保边坡稳定.⑸路槽达到设计标高后，用平地机整平，刮出路拱,并预留压实量,最后用压路机压实,检查压实度。

测量工作技术交底为保证工程的质量，确保测量工作的顺利、有序的进行，避免失误，提高精度，在全面展开工作以前，进行测量工作交底。

1．基本要求1．1 认真执行合同文件、技术规范、设计图纸及上级下发的文件精神。

1．2 各测量控制点、放样桩位、护桩必须用水泥砼加以保护，做到结实牢固、不松动。

1。

3 控制点复测、加密，线路中桩复测必须与相邻标段进行联测，中桩复测还要与已建成工程或在建工程联测并与其结构物中心闭合。

1。

4 严格控制上道工序未抽检不能进行下道工序施工的程序。

1.5 施工所用测量控制点要求定期复测.1。

6 测量记录要清楚、整齐、不能涂改，当记录错误时，应用横线划去原错误记录或文字，重新正确记录。

2．具体要求重点2.1 导线点复测2。

1.1 按I 级导线测量要求，测角中误差5",角度闭合差〈=10√n。

导线的测量应使用测角精度不小于6“，测距精度不小于(5±5ppm×D）的的全站仪， DJ2 的仪器观测两个测量回,DJ6 的仪器观测4 个测回。

在附合导线中，可以测量左角或右角,在闭合导线中均测内角。

2.1。

2 测距要对向观测，相对中误差在1/15000 之内。

2。

2 水准点复测2.2.1 按四等水准测量要求,用精度不低于S3 型的水准仪施测.2.2。

2 前后视距差不超过5 米，累计视距差不超过10 米. 2。

2。

3 相邻水准点之间闭合差按±6√n 毫米或±20√L 毫米精度要求.2。

2。

4 相邻水准点之间测站数为偶数。

2.2。

5 最小读数不能小于0。

2 米。

2。

2。

6 采用往返或两台仪器同时测或改变仪器高法。

2。

2.7 高差比较大的路段应注意前后摇尺。

2。

3 复测报告内容2。

3.1 交桩情况简介：应交点数、实交点数、桩位保存情况。

2.3。

2 测量仪器合格证书、检定证书。

2。

3.3 全部测量外业手簿。

2。

3.4 实测边长、夹角、高差与理论计算值比较表.符合夹角差绝对值小于10″、边长相对误差小于1/15000 两个条件为合格的导线点，符合高差之差绝对值小于6√n 毫米或20√L 毫米为合格水准点.2.3。

测量工作技术交底为保证工程的质量，确保测量工作的顺利、有序的进行，避免失误，提高精度，在全面展开工作以前，进行测量工作交底。

1．基本要求认真执行合同文件、技术规范、设计图纸及上级下发的文件精神。

各测量控制点、放样桩位、护桩必须用水泥砼加以保护，做到结实牢固、不松动。

控制点复测、加密，线路中桩复测必须与相邻标段进行联测，中桩复测还要与已建成工程或在建工程联测并与其结构物中心闭合。

严格控制上道工序未抽检不能进行下道工序施工的程序。

施工所用测量控制点要求定期复测。

测量记录要清楚、整齐、不能涂改，当记录错误时，应用横线划去原错误记录或文字，重新正确记录。

2．测量复核制度本工程坚持测量工作“双检制”，公司精测队将定期对项目测量成果进行复核。

所有工程测量及计算资料，必须经过分部测量主管工程师复核签认无误后才准使用；所有控制测量、放样定位及竣工测量复核除重复原方法外，还需采用不同的测量方法进行复核；出具的所有测量资料经过复核后，由工段测量主管工程师核准签发。

3．测量质量保证措施开工前对测量人员进行工程情况、技术要求、测量规范、测量操作规程、测量重要意义的培训。

根据质量计划和相关规程，定期把测量仪器送到鉴定单位进行检校。

与搭接单位进行联测，共用导线点和水准点以消除不必要的误差。

积极和测量监理工程师联系、沟通、配合、尊重测量监理提出的测量技术要求及意见，重要部位的测量请监理旁站，并把测量结果和资料及时上报监理公司，监理工程师确认无误后方可进行下一步工序的施工。

所有测量的内业资料计算以及外业实测资料的整理和交底，都必须有计算人、复核人，确保资料的准确无误。

用于测量的图纸资料，测量技术人员必须认真核对，必要时应到现场核对，确认无误无疑后，方可使用。

如发现疑问作好记录并及时上报，得到答复后，才能按图进行测量放样。

原始测值和记事项目，应在现场用铅笔记录在规定格式的外业手簿中。

测量技术人员要认真整理内业资料，保证所有测量资料的完整。

送电线路工程一级施工技术交底文件一、公司三级技术交底分工；一级交底是公司、以公司的【质量方针、目标，安全方针、目标】及两目标的主要管理內容、和公司耍求项目部对该项目的施工组织、控制的主要环节所体玌的管理、組织措施，和特殊措施。

二级交底是项目部、针对项目特性和设计内容而制定的施工程序、执行方法、措施及细节中的执行手段，和质量、安全保障措施。

三级交底是针对安装隊、为保质、保量完成该项目全部安装內容，和以细节为主、能充分体玌设计精神和施工技术水平，保证在【线路工程验收规范、规定】內实现安全运行的全部安装内容的执行方法、程序、和具体安装细节的操作內容，和操作手段、方法。

公司一級交底主要内容如下；二、公司的【质量方针、质量目标】、【安全方针、安全目标】；质量方针；精心施工、让顾客满意，诚信服务、须持续改进；质量目标；1、电力工程顾客满意率95%，并逐年提高；2、电力工程安装合格率100%；3、电力工程安装优良率100%；4、重大质量事故率为0、安全亊故率为0；安全方针；以人为本，安全笫一，文明施工，珍惜生命；安全目标；文明施工，采取积极的安全措施。

不发生死亡事故和重伤事故，不发生重大机械设备损坏事故，不发生重大火灾和重大交通事故。

三、线路工程类别划分；架空电力线路施工工程类别划分单位工程分部工程分项工程单元工程（单位）架空电力线路工程土石方工程1.路径复测耐张段2.普通基础坑分坑基3.拉线基础坑分坑基4.掏挖式基础坑分坑基5.施工基面及电器开方基、处基础工程1.现浇铁塔基础基2.现浇拉线塔基础基3.预制装配式基础基4.混凝土杆预测基础（三盘）基5.岩石、掏挖基础基6.桩式基础（1）灌注桩基础基（2）贯入桩基础基7.其他特殊基础基杆塔工程1.自立式铁塔组立基2.拉线铁塔组立基3.混凝土杆组立基4.烟囱塔组立基架线工程1.导地线展放千米2.导地线连接管个3.紧线耐张段4.附件安装基接地工程1.表面式接地装置基2.深埋式接地装置基线路防护设施检查；护坡，高塔及限高标志；线路回路标志；相位标志、警告牌；工艺美观、牢固、安全可靠、正确明显、满足设计要求。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________5. 监理单位：____________________二、复测目的为确保线路工程的准确性和安全性，对线路进行复测，具体包括：1. 检查线路平面位置、高程、曲线半径等是否符合设计要求；2. 发现并纠正施工过程中的偏差；3. 为后续施工提供准确的数据支持。

三、安全技术措施1. 人员安全：（1）复测人员必须具备相关资质，熟悉线路复测技术；（2）作业人员必须穿戴安全帽、反光背心、安全鞋等个人防护用品；（3）禁止酒后作业、疲劳作业；（4）严禁私自操作机械设备。

2. 施工现场安全：（1）复测前，对施工现场进行清理，确保无障碍物；（2）施工区域内设置安全警示标志，明确警示区域；（3）复测过程中，注意观察周围环境，防止意外事故发生；（4）禁止在施工现场吸烟、使用明火。

3. 设备安全：（1）复测设备必须经过检验，确保精度和可靠性；（2）使用前，对设备进行检查，确保设备正常运行；（3）设备操作人员必须熟悉设备操作规程，确保设备安全使用；（4）禁止在设备运行过程中进行维修、保养。

4. 高处作业安全：（1）高处作业人员必须系好安全带，并采取防坠落措施；（2）高处作业平台必须牢固可靠，防止倾覆；（3）高处作业区域设置安全防护网，防止物体坠落；（4）禁止在高处作业区域进行无关活动。

5. 环境保护：（1）复测过程中，注意保护施工现场环境，防止污染；（2）复测设备使用完毕后，及时清理现场，恢复原状。

四、应急措施1. 复测过程中，如遇突发情况，立即停止作业，并采取相应的应急措施；2. 如发生安全事故，立即启动应急预案，及时上报，并采取救援措施；3. 加强与周边单位、部门的沟通，确保应急工作的顺利进行。
