高压旋喷桩施工技术交底

一、设计参数及设计要求1.设计参数：高压旋喷桩桩径为**********（等边三角形布置），设计桩长6～18m，详见下表各剖面。

设计水泥采用P.S.32.5，水灰比为1.0；满足设计桩径的泵压宜取25MPa。

2.材料：（1）桩身水泥采用P.S.32.5；（2）级配碎石（其中碎石、卵石占全重的70%，含泥量不大于5%最大粒径一般≤5cm；砂为中粗砂)。

二、技术标准及施工工艺1.施工流程2.高压旋喷桩施工方法及控制标准（1）高压旋喷注浆，均是自下而上均匀喷射。

（2）若施工中出现了停机故障，待修好后，需向下搭接不小500mm的长度，以保证固结体的整体性。

（3）高压旋喷桩施工时，每台班均须检查搅拌头几何尺寸，搅拌头直径为400mm土15mm。

（4）施工场地基本要求平整，桩位按设计布置放线定位，成桩后的桩位偏差不大于50mm。

（5）每根桩施工前，必须校正搅拌轴两个方向的垂直度，垂直度误差不超过1%。

（6）设备运转正常后，搅拌轴沿导向架切土下沉，下沉速度在0.6～0.8m/min 左右。

成桩应均匀、持续、无缩颈和断层。

（7）搅拌头下沉到设计标高后，搅拌头的提升速度15～25cm/min，旋转速度在18～22r/min。

（8）在压浆时，前台机械操作与后台供浆应紧密配合，联络信号必须明确，后台供浆必须连续，一旦因故停浆，必须立即通知前台。

（9）重复上下搅拌时，要求沿桩长的喷浆量均匀，成桩结束浆液也应用完。

（10）旋喷过程中，冒浆量小于注浆量的20%为正常现象，若超过20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径。

（11）制作浆液时，水灰比（1.0）要按设计严格控制，不得随意改变。

在旋喷过程中，应防止泥浆沉淀，浓度降低。

不得使用受潮或过期的水泥。

浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径1/2为宜。

（12）桩端持力层为②层黏土或②1层粉质黏土，桩端进入持力层不小于2d，桩位平面布置见详图。

高压旋喷桩安全专项施工技术交底1. 引言高压旋喷桩是一种常见的地下工程施工方法，广泛应用于土建工程中。

然而，由于高压旋喷桩施工涉及高压设备和复杂的施工操作，存在一定的安全风险。

因此，在进行高压旋喷桩施工之前，有必要进行专项施工技术的交底，以确保施工人员的安全意识和操作技能，减少施工过程中的安全风险。

2. 交底目的本次高压旋喷桩安全专项施工技术交底的目的是使施工人员充分了解高压旋喷桩施工的安全要求和操作规程，掌握正确的施工方法，提高安全意识和施工技能，确保施工过程中的安全。

3. 安全要求高压旋喷桩施工需要遵守以下安全要求：3.1 施工人员必须熟悉高压旋喷桩设备的结构原理和操作规程，并取得相关资质证书。

3.2 施工现场应设置明显的安全警示标识，确保施工人员能够清晰辨认危险区域和安全通道。

3.3 施工人员应佩戴符合规定的个人防护装备，包括安全帽、防护眼镜、防护手套等。

3.4 施工人员在操作高压设备时，必须严格按照操作规程进行操作，禁止擅自调整设备参数或进行其他危险行为。

3.5 施工人员应定期参加安全教育培训，增强安全意识和应急处理能力。

4. 施工准备工作在进行高压旋喷桩施工之前，需要进行以下准备工作：4.1 检查设备检查高压旋喷桩设备是否正常工作，包括检查电源、控制系统、液压系统等各项功能是否正常，确保设备处于良好的工作状态。

4.2 安全检查对施工现场进行安全检查，包括确认施工区域是否清理完毕，地面是否平整，是否存在明显的安全隐患等。

4.3 通风设施对施工区域进行通风设施的设置，确保施工现场的空气流通，减少有害气体的积聚。

4.4 防护装备检查和准备符合规定的个人防护装备，包括安全帽、防护眼镜、防护手套等，确保施工人员的安全。

5. 施工操作流程5.1 施工前准备施工前，必须对施工区域进行清理，并设置安全警示标识。

施工人员需穿戴好个人防护装备，检查设备工作状态，确保液压系统正常。

5.2 施工设备调试进行设备调试前，需要确认地下管线、电缆等的位置情况，避免损坏现有设施。

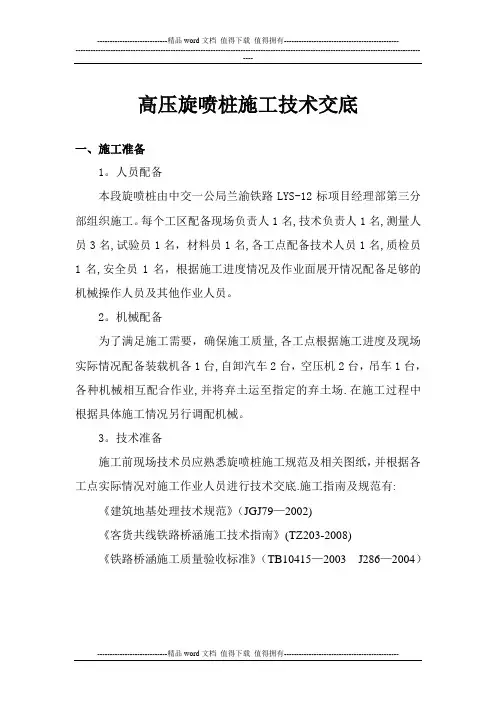

高压旋喷桩施工技术交底一、施工准备1。

人员配备本段旋喷桩由中交一公局兰渝铁路LYS-12标项目经理部第三分部组织施工。

每个工区配备现场负责人1名,技术负责人1名,测量人员3名,试验员1名，材料员1名,各工点配备技术人员1名,质检员1名,安全员1名，根据施工进度情况及作业面展开情况配备足够的机械操作人员及其他作业人员。

2。

机械配备为了满足施工需要，确保施工质量,各工点根据施工进度及现场实际情况配备装载机各1台,自卸汽车2台，空压机2台，吊车1台，各种机械相互配合作业,并将弃土运至指定的弃土场.在施工过程中根据具体施工情况另行调配机械。

3。

技术准备施工前现场技术员应熟悉旋喷桩施工规范及相关图纸，并根据各工点实际情况对施工作业人员进行技术交底.施工指南及规范有: 《建筑地基处理技术规范》（JGJ79—2002)《客货共线铁路桥涵施工技术指南》(TZ203-2008)《铁路桥涵施工质量验收标准》（TB10415—2003 J286—2004）二、施工工艺1。

施工工艺流程:高压旋喷桩施工工艺流程图见图旋喷注浆施工工艺流程2。

地质补堪、实验及测量(1)在设计文件提供的各种技术资料的基础上作补充工程地质勘探,进一步了解各施工工点地基土的性质、埋藏条件.（2）准备充足的水泥加固料和水。

水泥的品种、规格、出厂时间经试验室检验符合国家规范及设计要求,并有质量合格证.严禁使用过期、受潮、结板、变质的加固料。

水泥为425号普通硅酸盐水泥。

水要干净，酸碱度适中,PH值在5～10之间.（3）根据补充勘探资料，在选择的试验工点加固范围内的各代表性地层用薄壁取土器采取必需数量的原状土送试验室，对取得的土样在进行试验之前应妥善保存，使土样的物理和化学性能尽可能保持不变。

（4)室内配合比试验.根据设计要求的喷浆量或现场土样的情况，按不同含水量设计并调整几种配合比，通过在室内将现场采取的土样进行风（烘）干、碾碎，过2～5mm筛的粉状土样,按设计喷浆量、水灰比搅拌、养护、力学试验，确定施工喷浆量、水灰比。

高压旋喷桩施工技术交底1．适用范围适用于长春市三环路高压旋喷桩施工。

2．作业准备2.1内业技术准备应在开工前组织技术人员认真学习营业线常识，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求在旋喷桩施工前，首先进行试桩，根据施工设备情况及根据现场喷射试验，以确定其施工工艺、参数、浆液配比，确保基底基本承载力达到200KPa。

试桩为3个桩，在路基处理范围内布置三角形间距2.0m。

待完成28天后，进行检测。

根据施工经验及质量标准，高压旋喷基本工艺参数为：浆液配比（设计给出的水：水泥：速凝剂：膨胀剂=1:1:0.1:0.01）。

4.施工准备（1）测量放样，平整地表，设置回浆池。

（2）在施工现场取样按设计要求进行室内配比试验，确定浆液最佳配比。

（3）进行成桩工艺试验，确定各项技术参数，检验成桩效果。

试桩数量不少于2根。

5．施工程序与工艺流程 5.1工艺选择因桥址处地质基本承载力为120KPa ，同时有软弱下卧层，采用旋喷桩进行地基处理，形成复核地基，以达到满足承载力要求，该工程采用双管高压旋喷注浆法进行路基固化，加固体直径为600mm ，附施工平面图。

5.2工艺流程高压旋喷桩施工工艺流程如图4-1所示：高压旋喷桩工艺流程图5.3 操作要点 （1）钻机就位钻机移至设计孔位，使钻头准确对准定位点，调平机械，使立轴、转盘与位对正。

旋喷桩在铁路侧下方施工，主要起止水加固作用，桩位偏差控制在2cm 以内。

（2）射水试验采用低压(0.5MPa)进行射水试验，检查管路、喷嘴是否畅通，密封是否良好，压力是否正常。

（3）钻孔、制浆射水试验完毕后即可开钻，同时根据配比的要求配制水泥浆液，并经过两道过滤筛过滤后，储入泥浆桶备用。

高压旋喷桩施工交底1. 施工简介高压旋喷桩施工是一种常用的地基处理方式，通过高压水泥浆进行钻孔注入，形成强固的桩基。

本次施工旨在为项目提供稳定的地基支撑。

2. 施工过程2.1 钻孔准备- 根据设计要求，确定桩基的数量和位置。

- 进行地质勘探，了解地层情况，并根据勘探结果确定钻孔深度。

- 准备钻孔设备和工具，确保设备正常运行。

2.2 桩基施工- 使用钻孔设备进行钻孔，控制孔径和钻孔深度。

- 在钻孔过程中，定期检查岩屑排出情况，确保钻孔质量。

- 完成钻孔后，开始注浆，使用高压水泥浆注入钻孔，形成桩体。

- 根据施工要求，确保注浆均匀、密实，避免产生空洞或塌陷。

3. 安全措施- 在施工现场设置明显的安全警示标志，保持施工区域的安全。

- 操作人员必须穿戴安全帽、防护眼镜、手套等个人防护装备。

- 钻孔机械设备必须经过检修和保养，确保正常运行。

- 操作人员必须熟悉设备操作规程，并严格遵守操作规范。

4. 质量控制- 施工过程中，定期进行质量抽验，保证桩基质量。

- 检查桩体硬度和均匀性，确保桩基的稳定性。

- 记录施工过程中的关键数据和质量记录，以备查验。

5. 施工总结高压旋喷桩施工是一项重要的地基处理工艺，在施工过程中需要严格按照设计要求和操作规范进行操作。

同时，保证施工安全和质量控制是施工的关键。

通过合理的施工过程和控制措施，可为项目提供稳定的地基支撑。

以上为高压旋喷桩施工交底文档，供参考使用。

如有疑问，请及时沟通。
