光度学灯具坐标系以及灯具光度测试报告解读

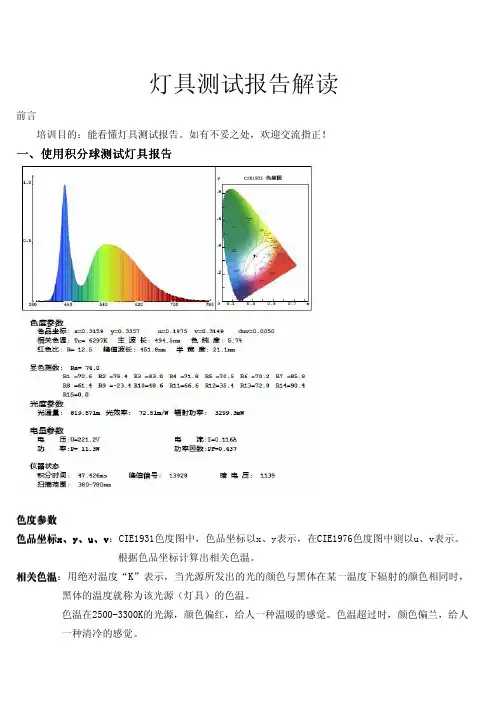

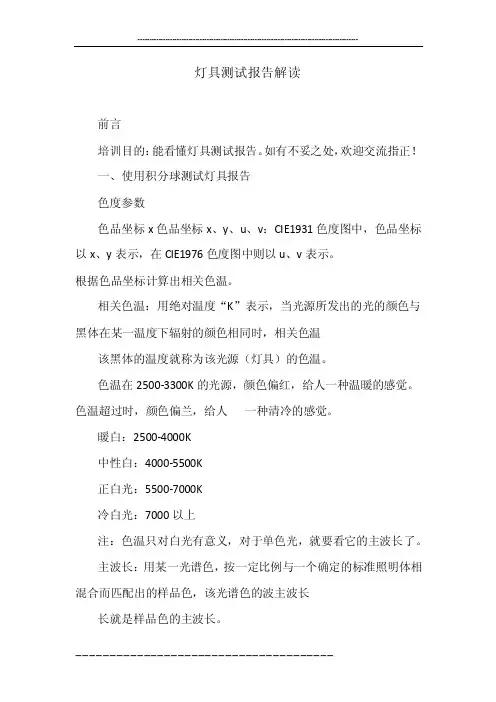

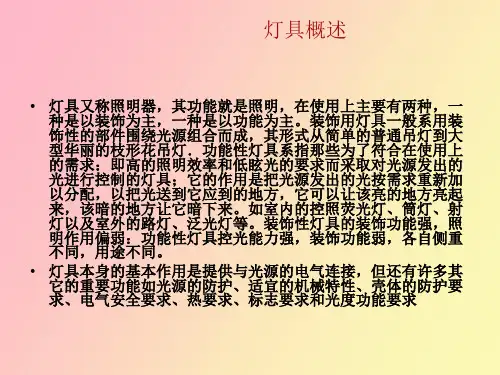

灯具测试报告解读前言培训目的：能看懂灯具测试报告。

如有不妥之处，欢迎交流指正！一、使用积分球测试灯具报告色度参数色品坐标x色品坐标x、y、u、v：CIE1931色度图中，色品坐标以x、y表示，在CIE1976色度图中则以u、v表示。

根据色品坐标计算出相关色温。

相关色温：用绝对温度“K”表示，当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，相关色温该黑体的温度就称为该光源（灯具）的色温。

色温在2500-3300K的光源，颜色偏红，给人一种温暖的感觉。

色温超过时，颜色偏兰，给人一种清冷的感觉。

暖白：2500-4000K中性白：4000-5500K正白光：5500-7000K冷白光：7000以上注：色温只对白光有意义，对于单色光，就要看它的主波长了。

主波长：用某一光谱色，按一定比例与一个确定的标准照明体相混合而匹配出的样品色，该光谱色的波主波长长就是样品色的主波长。

峰值波长：光谱发光强度或辐射功率最大处所对应的波长。

通常你所看到的一束光，它并非是单一波长峰值波长的光，它是由很多波长的光组合而成的。

其中，某一波长的光的能量相对其它波长的光能量都大，则这一波长就是该束光的峰值波长。

半宽度：对于一个LED器件，其所发的光会在峰值λP处有所展开，其波长半宽度通常为10—30nm。

对于半宽度单色光，半宽度越小，说明LED器件的材料越纯，性能越均匀，晶体的完整性也越好。

色纯度：单色光是色纯度最高的颜色，当单色光掺入白光的成分越多时，色纯度就越低。

色纯度显色指数：光源对物体真实颜色的呈现程度称为光源的显色性。

显色指数用Ra表示，Ra值越大，光源的显色指数显色性越好。

显色指数中R1至R8的平均值就是Ra值。

R9至R15的含义：R9浓红色；R10浓黄色；R11浓绿色；R12浓蓝色；R13亮的浅黄-粉红色；R14中等程度的橄榄绿色；R15东方女性肤色。

光度参数光通量：光是电磁波辐射到人的眼睛，经视觉神经转换为光线。

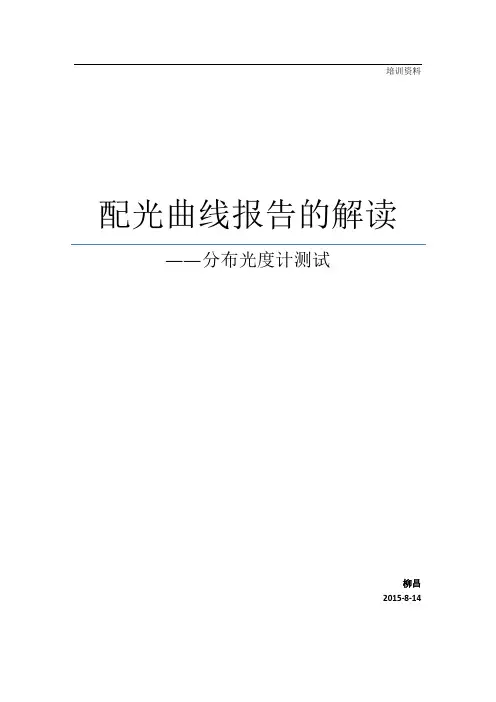

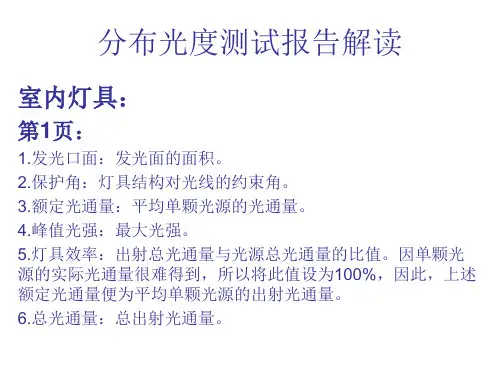

培训资料配光曲线报告的解读——分布光度计测试柳昌2015-8-141. 保护角：灯具结构对光线的约束角，又叫遮光角。

2. 光通量：光源单位时间内发出的光量的总和，单位LM(流明)说明：人眼对蓝绿光的敏感度最大，因此，波长为555nm 的黄蓝光的单色光源，其辐射功率达到1W 时，其所发出光的光通量就为680 lm3. 光强（发光强度）：光源在特定方向单位立体角内的光通量，单位cd （坎德拉）4. CIE 分类：CIE 是国际照明委员会灯具按光通量在其上下空间的分布比例，分为五类，直接型、半直接型、间接型半间接型、全漫射型。

90%以上的光通量照射下方空间——直接型60%以上90%以下光通量照射下方空间——半直接型间接型与半间接型与以上相反。

漫射型:灯具的上下光通量几乎相同5. S/MH 距高比：注意：此处烦的“光束角”是广义不精确的（光束角定义见后续阐述）S/M(C0/180):C0-C180一边的距高比S/M(C90/270): C90-C270一边的距高比一个衡量左右，一个衡量前后。

n UP,DN(C0-180): C0-C180一边的上下光通比n UP,DN(C180-360): C180-C360一边的上下光通比俯视图6.光束角：一般意义上的光束角，指光照边缘与光中心线的夹角。

然而，如下情况，光照边缘很难确定，因此光束角需要更科学的定义。

CIE（国际照明委员会，欧洲）规定：光强达到法线光强的50%处，两边形成的夹角IES （国际照明学会，美国）规定：光强达到法线光强的10%处，两边形成的夹角以上标准中规定的定义，是各自为便的人为定义。

7.关于灯具配光曲线：①c-y/②B-ß两种测试支架C平面：y平面：每个C角度上的平面，俯视图C0C90C-90C±1808. 室内灯具配光曲线：外圈所标角度为y角度内圈半径上所标为光强值C0/C180：C0到C90C90到C180两个半平面以C角度确定的9.空间等照度曲线：照度：单位面积上所接收到的光通量Lx=LM/m^2照度指物体被照亮的程度，垂直照射时照度值最大。

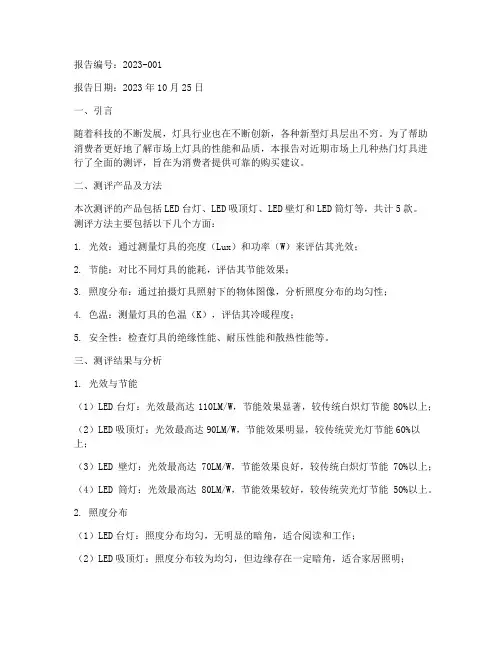

报告编号：2023-001报告日期：2023年10月25日一、引言随着科技的不断发展，灯具行业也在不断创新，各种新型灯具层出不穷。

为了帮助消费者更好地了解市场上灯具的性能和品质，本报告对近期市场上几种热门灯具进行了全面的测评，旨在为消费者提供可靠的购买建议。

二、测评产品及方法本次测评的产品包括LED台灯、LED吸顶灯、LED壁灯和LED筒灯等，共计5款。

测评方法主要包括以下几个方面：1. 光效：通过测量灯具的亮度（Lux）和功率（W）来评估其光效；2. 节能：对比不同灯具的能耗，评估其节能效果；3. 照度分布：通过拍摄灯具照射下的物体图像，分析照度分布的均匀性；4. 色温：测量灯具的色温（K），评估其冷暖程度；5. 安全性：检查灯具的绝缘性能、耐压性能和散热性能等。

三、测评结果与分析1. 光效与节能（1）LED台灯：光效最高达110LM/W，节能效果显著，较传统白炽灯节能80%以上；（2）LED吸顶灯：光效最高达90LM/W，节能效果明显，较传统荧光灯节能60%以上；（3）LED壁灯：光效最高达70LM/W，节能效果良好，较传统白炽灯节能70%以上；（4）LED筒灯：光效最高达80LM/W，节能效果较好，较传统荧光灯节能50%以上。

2. 照度分布（1）LED台灯：照度分布均匀，无明显的暗角，适合阅读和工作；（2）LED吸顶灯：照度分布较为均匀，但边缘存在一定暗角，适合家居照明；（3）LED壁灯：照度分布较为均匀，但中心区域照度略高，适合走廊、过道等场所；（4）LED筒灯：照度分布均匀，无暗角，适合局部照明。

3. 色温（1）LED台灯：色温范围在2700K-6500K，可满足不同场景的需求；（2）LED吸顶灯：色温范围在3000K-6000K，适合家居照明；（3）LED壁灯：色温范围在3000K-5000K，适合走廊、过道等场所；（4）LED筒灯：色温范围在3000K-5000K，适合局部照明。

4. 安全性本次测评的5款灯具均通过了国家相关安全标准，绝缘性能、耐压性能和散热性能良好。

道路照明灯具的光度数据道路照明灯具的光度数据是合理选用灯具和正确进行道路照明设计、计算的依据，因此每个灯具生产厂家都应该向用户提供光度数据．概括起来讲，道路照明灯具的光度数据中分成２类：①基本数据――光强分布，②导出数据――利用系数曲线图、亮度产生曲线图、等照度曲线图和等亮度曲线图等．下面分别矛以论述．一、基本学度数据光强分布（或配光）是灯具的基本光度数据，它是在试验室里用分布光度计（配光曲线仪）测得的．分布光度计有几种不同类型，用于不同的坐标系统中．测量道路照明常规灯具的光强分布通常采用c-γ坐标系统，见图３－２．该坐标系统的中心和灯具的光学系统中心重合，系统的垂直轴为从灯具的光中心向受照平面作的垂线，和灯具的倾斜角度没有关系．垂直半平面绕这根轴转动，与纵向路轴平行的半平面定义为角c=0˚和c=180˚，与纵向路轴垂直的半平面在车道侧定义为c=90°，在人行道侧定义为c=270˚．在这些平面上的高度角用γ表示，垂直向下为γ＝０˚，向上灯γ＝180˚．很清楚，空间中的每一个方向都可由c 和γ值来确定．（一）道路照明常规灯具光强分布的表达方式１．光强表（Ｉ表）若要把测得的光强分布直接输入计算机进行照明设计和计算，则光强值必须以表格形式给出，即给出光强表．国际照明委员会（ＣＩＥ）建议，对道路照明常规灯具，应列出1872对c和γ(36个γ角×56个c角)所对应的光强值．若灯具的光强分布相对于垂直路轴的平面（c角为90˚、270˚）是对称的，则只列出972对光强值就可以了．光强表的格式见表３–１．需给出光强值的γ角和c角见表３－２．２．光强分布（配光）曲线若测得的光强分布用于非计算机的一般计算，则通常以通过光中心的几个垂直平面上的极坐标光强分布（配光）曲线图的方式和等光强曲线图的方式给出．极坐标光强分布曲线的形式如图３－３所示．ＣＩＥ建议需给出光强分布曲线的垂直平面是：（１）包含最大光强的垂直平面，称它为主垂直平面．表３－１光强表格式（cd/1000 lm）表３－２光强值的γ角和c角该平面的c角需标明，见图３－３（a）（２）平行于路轴的垂直平面（c角灯０˚、180˚），见图３－３（b）．（３）垂直于路轴的垂直平面（c角为90˚、270˚）见图３－３（c）．有时为了让人们对围绕灯具的相对光强分布有更完整的概念，还需给出在主圆锥表面（通过最大光强方向，γ = 常数的圆锥表面）上的光强分布曲线。

道路照明灯具的光度数据道路照明灯具的光度数据是合理选用灯具和正确进行道路照明设计、计算的依据，因此每个灯具生产厂家都应该向用户提供光度数据．概括起来讲，道路照明灯具的光度数据中分成２类：①基本数据――光强分布，②导出数据――利用系数曲线图、亮度产生曲线图、等照度曲线图和等亮度曲线图等．下面分别矛以论述．一、基本学度数据光强分布（或配光）是灯具的基本光度数据，它是在试验室里用分布光度计（配光曲线仪）测得的．分布光度计有几种不同类型，用于不同的坐标系统中．测量道路照明常规灯具的光强分布通常采用c-γ坐标系统，见图３－２．该坐标系统的中心和灯具的光学系统中心重合，系统的垂直轴为从灯具的光中心向受照平面作的垂线，和灯具的倾斜角度没有关系．垂直半平面绕这根轴转动，与纵向路轴平行的半平面定义为角c=0˚和c=180˚，与纵向路轴垂直的半平面在车道侧定义为c=90°，在人行道侧定义为c=270˚．在这些平面上的高度角用γ表示，垂直向下为γ＝０˚，向上灯γ＝180˚．很清楚，空间中的每一个方向都可由c 和γ值来确定．（一）道路照明常规灯具光强分布的表达方式１．光强表（Ｉ表）若要把测得的光强分布直接输入计算机进行照明设计和计算，则光强值必须以表格形式给出，即给出光强表．国际照明委员会（ＣＩＥ）建议，对道路照明常规灯具，应列出1872对c和γ(36个γ角×56个c角)所对应的光强值．若灯具的光强分布相对于垂直路轴的平面（c角为90˚、270˚）是对称的，则只列出972对光强值就可以了．光强表的格式见表３–１．需给出光强值的γ角和c角见表３－２．２．光强分布（配光）曲线若测得的光强分布用于非计算机的一般计算，则通常以通过光中心的几个垂直平面上的极坐标光强分布（配光）曲线图的方式和等光强曲线图的方式给出．极坐标光强分布曲线的形式如图３－３所示．ＣＩＥ建议需给出光强分布曲线的垂直平面是：（１）包含最大光强的垂直平面，称它为主垂直平面．表３－１光强表格式（cd/1000 lm）表３－２光强值的γ角和c角该平面的c角需标明，见图３－３（a）（２）平行于路轴的垂直平面（c角灯０˚、180˚），见图３－３（b）．（３）垂直于路轴的垂直平面（c角为90˚、270˚）见图３－３（c）．有时为了让人们对围绕灯具的相对光强分布有更完整的概念，还需给出在主圆锥表面（通过最大光强方向，γ = 常数的圆锥表面）上的光强分布曲线。
