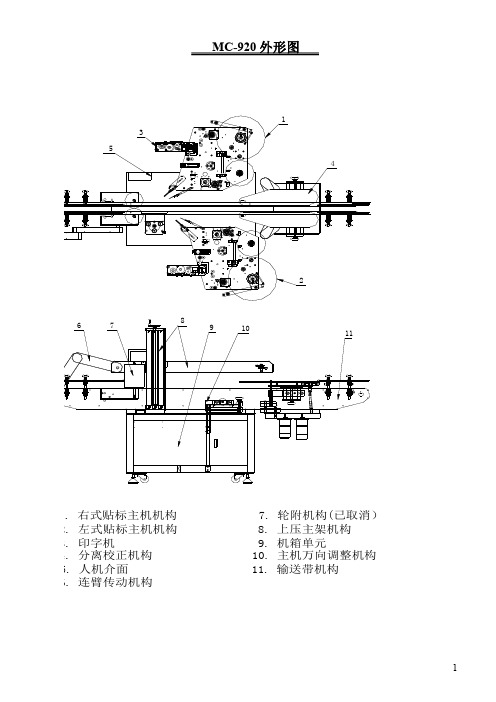

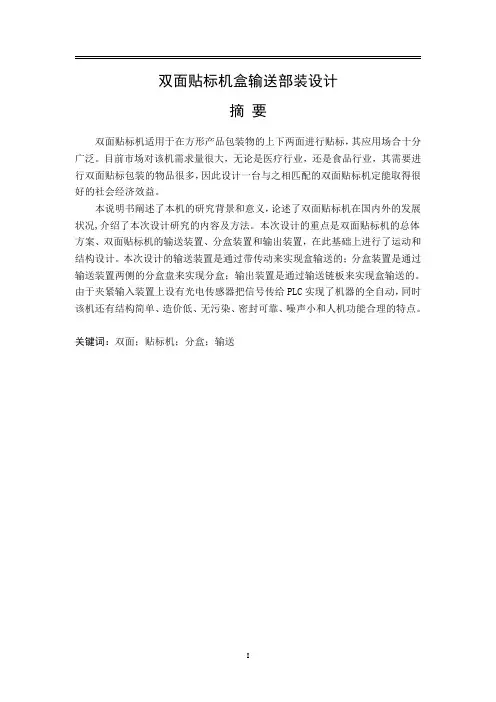

双面贴标机盒输送部装设计摘要双面贴标机适用于在方形产品包装物的上下两面进行贴标，其应用场合十分广泛。
目前市场对该机需求量很大，无论是医疗行业，还是食品行业，其需要进行双面贴标包装的物品很多，因此设计一台与之相匹配的双面贴标机定能取得很好的社会经济效益。
本说明书阐述了本机的研究背景和意义，论述了双面贴标机在国内外的发展状况,介绍了本次设计研究的内容及方法。
本次设计的重点是双面贴标机的总体方案、双面贴标机的输送装置、分盒装置和输出装置，在此基础上进行了运动和结构设计。
本次设计的输送装置是通过带传动来实现盒输送的；分盒装置是通过输送装置两侧的分盒盘来实现分盒；输出装置是通过输送链板来实现盒输送的。
由于夹紧输入装置上设有光电传感器把信号传给PLC实现了机器的全自动，同时该机还有结构简单、造价低、无污染、密封可靠、噪声小和人机功能合理的特点。
关键词：双面；贴标机；分盒；输送AbstractA labelling for packaging materials products in the square of the two sides to the labelling and its applications. at present a wide market for this machine is in great demand, the medical industry, it is the food industry, the need for a labelling and packing goods, so a match with a labelling machine will be a good social and economic returns.This manual describes the background and research, has a double-sided labelling and the domestic and international development, design and study the contents and methods. the design is the emphasis of a labelling of the overall scheme, a transportation system of labelling, package and output devices on the basis of the motion and structural design.The design of the device is driven by a box for the implementation of the box are ；by conveying unit on the box set for a box of ；output device is link by the board conveyed to the case. because of a clamping device has a photo electric sensors to enter the signal to the plc to the automatic machines, it is a simple structure and low cost, pollution-free, sealed reliable and the noise of the functions and reasonable. the characteristics of the man-machine。
目录一、产品概述 (2)二、主要技术参数 (2)三、安装机器 (2)四、机器布局说明 (3)五、设定光纤放大器合适的灵敏定 (3)六、操作控制面板说明 (4)七、贴标机的机械调整 (4)八、分瓶电机、输送电机、滚标电机调速注意点 (4)九、贴标机操作要领 (5)十、电气原理图 (5)十一、问题与解答 (5)1一、产品概述该机适用于各种行业的圆形瓶及直管瓶的圆柱状物的贴标。
采用步进电机送标，滚标电机、输送带电机、分瓶电机均为调速电机，主控制采用FA TEK-PLC进行标签定位及贴标，具有贴标速度快、定位准确、误差小、效率高。
二、主要技术参数1.出标速度：≤35米/分钟2.瓶子规格：φ10-φ50mm3.标签规格：标签卷筒芯内径：φ76mm标签卷最大外径：φ350mm标签长度：20-300mm标签宽度：15-100mm4.电源：220V/50Hz5.功率：0.7Kw6.电机表面正常温度：70℃7.贴标精度：±0.5mm8.外形尺寸：长*宽*高=1600*650*13009.机器重量：200Kg三、安装机器机器进入车间后，安装好位置后，把四个脚上机脚高度调整2合适并使机器水平，接通电源：AC220V/50Hz/10A，请勿接入高压。
注意：请可靠接地，以防止静电感应击人。
四、 机器布局说明2000850162600800500输送带滚标系统压标系统送标系统分瓶系统放标盘收标盘卷标轴贴标机平面布局图221.51五、 设定光纤放大器合适的灵敏定 当光纤传感器灵敏度不够时，可以设定灵敏度。
具体如下，在测瓶光纤放大器上，把“RUN ”—“SET ”，拨码开关设在“SET ”处，没有瓶子时设定为“OFF ”，延时放置瓶子在光纤头上，此时设定为“ON ”，这时红灯会闪烁，延时后把拨码开关设定在“RUN ”处，这样设定就完毕；同样在测标光纤放大器上，把“RUN ”—“SET ”，拨码开关设在“SET ”处，不在两标签间隙处设定为“OFF ”，在两标签间隙处设定为“ON ”，设定完毕后，把拨码开关设定在“RUN ”处。
湖南农业大学科学技术师范学院课程设计说明书课程名称：机械系统设计题目名称：不干胶贴标机班级：2007级机制专业07机制教班姓名：邓小俊学号： 200740914126指导教师：向阳评定成绩：教师评语：指导老师签名：年月目录一、设计任务简介 (3)1、任务书 (3)二、系统功能描述 (4)三、功能分解 (4)四、功能求解 (4)五、方案评价 (5)六、总体布局设计 (5)七、物料流系统设计 (6)八、不干胶贴标机系统物料流系统分析 (6)九、主物料相关设备 (7)十、心得体会 (8)不干胶贴标机一、设计任务简介由于制造生产的需要，提高生产效率节约劳动力、时间等。
不干胶贴标机是采用不干胶卷筒贴标纸，在采用理瓶机配套自动进瓶过程中，连续将标签从标签盒，按要求的位置贴到瓶身上的自动化包装机械。
不干胶贴标机具有清洁卫生、不发霉，贴标后美观、牢固、不会自行脱落，具有优良和可靠的工作性能，生产效率高等优点。
贴标机设计任务书编号名称不干胶贴标机设计单位师范学院07机械教育班起止时间主要设计人员邓小俊设计费用设计要求1 功能主要功能：圆瓶贴上商标。
2 适用性玻璃、塑料直径为60mm--120mm圆瓶。
3 性能要求动力：额定输入功率400W左右。
4 生产能力要求贴标速度：120瓶/分钟(视标签长度而定)。
使用环境：温度-10-55℃湿度20％-90％RH(无凝结)。
5 制造工艺要求贴带精度可控制1mm以下，可手动调速。
6 可靠性要求整机可靠性98%以上7 使用寿命一次性使用寿命要求6年左右，多次性能维护升级使用寿命要求达12年左右。
8 人机工程要求操作方便（一人可同时操作多台机器一起工作）简单上手容易。
9 安全性要求保证人身，设备安全(安全保护功能)。
二、系统功能描述根据设计任务书的，抽象设计任务如下图所示三、功能分解为了达到贴标的要求，瓶子在运输的过程中就要准确完成贴标过程，经详细分析，得不干胶贴标机功能树，如下表所示：不干胶贴标机主要功能 瓶子进瓶出瓶 胶水 上胶水涂胶水盛装胶水 标签标签盒贴标签动力功能 用于瓶子输送 电动机，减速器，恒温泵等用于商标 用于胶水 控制功能 速度控制温度控制 保护控制人机交流输入（手动）信息显示结构总功能 分功能 分功能 分功能四、功能求解不干胶的形态学矩阵分功能功能解1 2 3 4 5A 接送瓶皮带不锈钢链B 张紧螺旋张紧下托棍张紧重锤张紧自重张紧悬垂张紧C 驱动三相交流电机直流电机交流电机D 传动（标签）凸轮偏心轮曲柄滑块机构E 胶水（传动）自重恒温泵F 调控电测仪表调控微机处理机调控模拟指针式调控微型计算机调控五、方案评价根据形态学矩阵，考虑到相容性及最佳配置原则，从技术、经济及社会性三个方面确定了评价指标。
摘要本毕业设计要完成的是西林瓶贴标机的结构设计。
西林瓶是一个最大直径为Φ20mm，高为40mm的瓶子。
要求贴标速度为100瓶/分钟。
贴标机的主要工作部件有输送机构,拨瓶机构，吸标机构，取标送标机构等.此外，还设计有上胶水机构,胶水盒，带轮，真空吸管的调整定位机构等，在上面所有机构的配合作用下，加上一定的动力,是可以可靠地完成贴标工作的。
按照贴标机的运动特性,此贴标机设计了两个动力。
一个是单独给上料机构提供的，一个是专门给贴标机的工作机提供动力的。
对工作机分别进行了输送机构的动力设计拨盘机构的动力设计，吸标机构的动力设计和取标送标机构的动力设计。
最好同过几个动力的和，并考虑其他效率因素，选定合适的电机.在这动力下是可以满足动力要求的。
经过上面的运动和动力设计后,对整体机构进行Pro/E的实体造型，完成机构的整体设计。
最后，本论文还对拨瓶轮轴分别使用传统的和现代的方法进行了强度的校核计算。
关键字西林瓶贴标机；运动设计；动力设计目录摘要 (I)Abstract .......................................... 错误!未定义书签。
第1章绪论 (4)1。
1 国内外贴标机械的发展概况 (4)1.2 贴标机简述 (5)1。
2.1 典型贴标原理简介 (5)1。
2。
2 常用贴标机 (8)1。
2。
3 国内外新型贴标机简介 (8)1。
3 主要工作内容............................................................... 错误!未定义书签。
第2章贴标机的方案设计 (10)2.1 西林瓶贴标机的设计要求 (10)2.2 西林瓶贴标机的原理设计 (10)2.2.1 西林瓶贴标机工作原理设计 (10)2.2.2 上料机构原理设计 (11)2.2.3输送机构原理设计 (11)2.2.4贴标机构原理设计 (12)2。
2.5收标送标机构原理设计 (13)2。
摘要自动贴标机是医药行业瓶装生产线的重要设备之一。
截止到目前为止，国内医药行业基本上还是使用国外的贴标设备，或者在国外的技术的基础上进行设计，其国产的贴标机还不能完全的替代进口的贴标机。
本文对自动贴标机的贴标过程作出设计理论，解决国内医药行业瓶装生产线(中的重要部分)----贴标机的设计开发，对外形和功能进行设计，对相关参数进行计算，绘制出自动贴标机的装配图和各部件的部件图和零件的零件图。
本文对于贴标机的开发进行了一定程度的探讨，对于目前的贴标设备有了一定的认识并进行了相关设计，为以后国产贴标设备的自主开发提供了有益的思路。
首先，本文对贴标过程的机构运动规律进行深入研究，提出了自动贴标机的设计方案，从此观点出发，设计出了自动贴标机的原理图。
其次，针对现在医药瓶装生产线的生产率进行设计计算，作为以后自动贴标机设计的理论基础。
最后，绘制贴标机的装配图和各部件的部件图，零件图。
关键词：贴标机；贴标过程；设计方案；设计理论；装配图；AbstractThis paper makes out the design theory about the processor of label attached machine，solves the problem of the most important part in domestic medical bottled production line—that is the design development of label attached machine. I designed it’s shape and function, computed the correlation parameter and protracted the assembly drawing of the machine, the component drawing of the components and the part drawing of the parts.The label attached machine is one of the most important equipment in medical bottled production line. So far, domestic medical industry uses the overseas equipment to a great extent, or designs the machine on the basic of overseas technology. Domestic label attached machine can’t instead of all of the overseas.This paper made a study of label attached machine’s development to a certain degr ee, had acquaintance with the machine, made some allied design, and offered profitable train of thoughts for future independent development of domestic label attached machine.First, this paper made an intensive study of the mechanism rule about the processor of label attaching, raised the design project of the label attached machine, and thought out it’s elementary diagram through the design project.Second, this paper made design calculation directing towards the productivity of the medicine package generating line, and this calculation would be the theoretical basis of the label attached machine design.At last, I protracted the assembly drawing of this machine, the component drawing of the components and the part drawing of the parts.Key words：label attached machine；, the processor of label attaching；, design scheme；design theory；assembly drawing；目录摘要 (I)Abstract (II)1 绪论 (1)1.1 引言 (1)1.2贴标机的应用现状及发展趋势 (1)1.3 本课题研究内容 (3)2贴标机的功能分析和总体设计 (5)2.1系统功能需求分析 (5)2.2系统总体方案设计 (5)2.3工作机构的结构设计 (8)3贴标机关键技术的研究 (12)3.1卷筒标签送标技术的研究 (12)3.2标签抚压机构设计 (19)4 传感检测装置 (21)结论 (22)致谢 (24)参考文献 (25)附录一 (26)附录二 (38)1 绪论1.1 引言在十八世纪就出现了简单的手动贴标工具，到现在己过了二百多年，工业革命推动了工业技术的进步，从早期贴单一标的贴标工具发展到贴双标、环身标、肩标、颈标等功能齐全、产量高、自动化程度高的贴标机。
目录目录 (1)敬告 (3)重要警告与危险注意事项 (4)一．贴标机操作 (5)1. 前言 (5)2. 功能特点 (6)3. 技术规格 (7)4. 构造与安装 (9)5. 开机前的调整 (11)6. 开机 (12)7. 参数自动设置 (12)8. 关机 (12)二．监控器操作说明 (13)1. 开机 (13)2. 认识主界面（主菜单） (14)1.打开程序 (14)2.保存程序 (15)3.参数设置 (15)3.1设备 (15)3.2系统功能 (16)3.3报警处理 (18)4.计数器 (20)4.1统计信息 (20)4.2计数清零 (21)5.时间和日期 (21)附：贴标机安全操作规程接线图重要警告与危险注意事项1注意本机的技术参数，尤其是环境条件必须符合要求。
2 本机的操作人员必须经过严格培训。
3 安装和故障检查必须由专业人员进行。
4 安装之前，先检查各部件是否齐全，以及资料的完整。
5 本机的安全指示必须被严格遵守。
6 通电之前，必须仔细检查安装、连接是否正确，系统必须可靠接地。
7 机器运行时，请勿把手伸到卷瓶带、分瓶轮及输送带端部，以免夹伤手指。
8 严禁在未停机时进行机械拆装，在拆开控制箱及传动部件时，必须关掉电源。
9 请勿把易燃物质放在机器上，以免造成事故。
10 开机前必须认真阅读本手册附录“贴标机安全操作规程”，并请复印一份张贴于使用现场，以便安全作业。
11 操作者使用本机时必须确保本机所有运动及带电等部位不会引起事故或人身伤害等危险!!前言双头对角封自动贴标机是适用于食品、医药、化妆品及其它轻工行业中的纸盒包装上进行快速自动封口贴标之理想设备。
本机功能先进，操作简单，结构紧凑。
采用光电检测，输送为无级调速，贴标准确；同时具有无物不贴标，无标自动校正、自动检测等功能。
还可与喷码机配合，实现连续准确之标示喷印。
既可单机使用，也可与包装机自动连线用。
本机同时具有FUZZY功能，使贴标操作更简单。
RGTB-60B全自動软管贴标机使用說明書目录：一、设备概述二、工作原理三、操作界面说明四、调试与安装五、光电开关调节说明六、故障分析及解决方法七、日常维护及注意事项八、电气接线图九、设备参数表十、附录：伺服参数表一、设备概述全自动软管贴标机经过本公司近十年的研究，率先采用日本公司先进技术，真正达到完美贴标。
贴标系统具有学习功能，可自动测出产品和标签的尺寸，利用CPU 的高速运算功能使标签与产品的中心线完全吻合，精度大幅提高。
传动系统采用高精度的OMRON伺服系统实现系统的高响应，和极高的可靠性。
整机零部件采用独特的表面处理技术，永不生锈。
二、工作原理1、系统通电，按下运行按钮，转盘不动，等待自动下料斗下料，料被下到料斗，在定位开关的时候，软管被测物电眼检测到有产品，此时滑动气缸将软管推到模具上面，滑动汽缸上面的磁性开关检测到滑手将软管推到位，此时转盘转一格到位停下，标头开始送给一张标签，同时滑动气缸滑块退回，滑块被后面的磁性开关检测退回到位，又开始进行下一次自动上料；转盘每走一下，下料气嘴都吹一次以完成下料；2、按下定位开关，让定位开关打开，产品被测物电眼看到，同时色标电眼也能检测到色标标记，标头就开始送给一张标签；三、操作界面说明接通电源，打开总开关，显示主画面：点击主画面进入如下画面：按下键进入另一系统界面：一）画面操作说明：画面上边显示为出标参数，意义分别如下：1、标签速度：进给标签的速度，可通过触及参数区输入，数值范围：0-40m/min:2、标签伸出量：标签伸出及停止标签的位置，可通过触及参数区输入。
数值范围0.0 –999.0mm。
3、标签延时：贴标延时，即当色标电眼检测到被贴物后，等待一定时间才开始贴标，以确保标签贴到正确的位置。
可通过参数区输入，数值范围：0-1000ms。
4、下管吹气：下管吹气时间可通过触及参数区输入，数值范围：0-999ms。
5、参数设置好以后按“手动”按钮，出现“手动操作”画面，进行测试：按下“贴标测试”按钮，系统将进给一张标签，可据此查看设定出标参数是否合适。
赛维贴标全自动贴标机说明书一、产品介绍赛维贴标全自动贴标机是一种高效、精确的贴标设备，广泛应用于食品、医药、化妆品、日用品等行业。
它采用先进的贴标技术，能够快速而准确地将标签贴在产品上，提高生产效率。
二、产品特点1. 高精度：赛维贴标全自动贴标机采用先进的视觉识别系统，能够准确识别产品上的标签位置，保证精确贴标。
2. 高效率：该贴标机配备了高速传送带和快速贴标装置，能够在短时间内完成大批量贴标任务，提高生产效率。
3. 灵活性：赛维贴标全自动贴标机适用于各种形状和尺寸的产品，可以通过调整设备参数来适应不同的贴标需求。
4. 可靠性：该设备采用优质的材料和严格的制造工艺，具有稳定的性能和长寿命，可靠性高。
三、操作步骤1. 准备工作：将待贴标的产品放置在传送带上，并将标签放置在标签架上。
2. 设置参数：根据产品和标签的尺寸，调整设备的参数，包括传送带速度、标签粘贴位置等。
3. 启动设备：按下启动按钮，设备开始运行。
4. 自动贴标：设备会自动将标签从标签架上取下，并通过传送带将标签贴在产品上。
5. 检查贴标结果：设备完成贴标后，检查贴标结果是否准确，如有错误需要及时调整设备参数或更换标签。
6. 停止设备：贴标任务完成后，按下停止按钮停止设备运行。
四、注意事项1. 在操作设备时，应注意安全，避免手部或其他部位被夹伤。
2. 定期清洁设备，保持设备的正常运行。
3. 如果设备出现故障或异常情况，应立即停止使用，并联系维修人员进行检修。
4. 需要经过专业培训后，方可操作设备，以免操作不当导致问题。
五、维护保养1. 定期检查设备的传动系统、电气系统等部件，确保其正常工作。
2. 清洁设备表面，避免灰尘或其他杂物进入设备内部。
3. 定期更换设备的磨损部件，以保证设备的正常运行。
4. 如发现设备有异常噪音或其他异常情况，应及时联系维修人员进行检修。
六、常见问题及解决方法1. 问题：贴标位置不准确。
解决方法：调整设备的参数，确保标签粘贴位置正确。

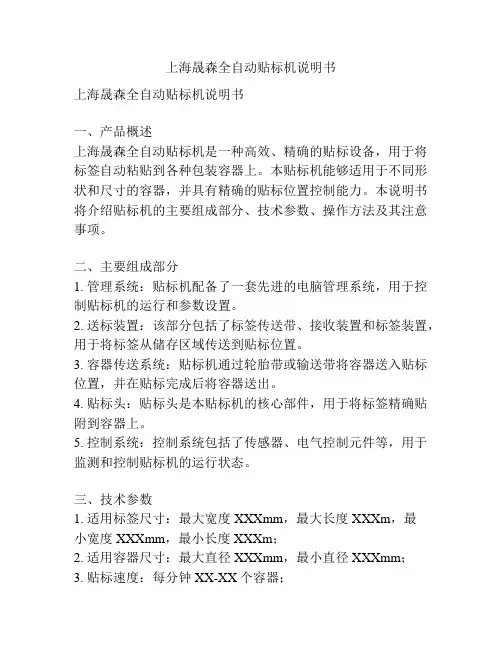

上海晟森全自动贴标机说明书上海晟森全自动贴标机说明书一、产品概述上海晟森全自动贴标机是一种高效、精确的贴标设备，用于将标签自动粘贴到各种包装容器上。
本贴标机能够适用于不同形状和尺寸的容器，并具有精确的贴标位置控制能力。
本说明书将介绍贴标机的主要组成部分、技术参数、操作方法及其注意事项。
二、主要组成部分1. 管理系统：贴标机配备了一套先进的电脑管理系统，用于控制贴标机的运行和参数设置。
2. 送标装置：该部分包括了标签传送带、接收装置和标签装置，用于将标签从储存区域传送到贴标位置。
3. 容器传送系统：贴标机通过轮胎带或输送带将容器送入贴标位置，并在贴标完成后将容器送出。
4. 贴标头：贴标头是本贴标机的核心部件，用于将标签精确贴附到容器上。
5. 控制系统：控制系统包括了传感器、电气控制元件等，用于监测和控制贴标机的运行状态。
三、技术参数1. 适用标签尺寸：最大宽度XXXmm，最大长度XXXm，最小宽度XXXmm，最小长度XXXm；2. 适用容器尺寸：最大直径XXXmm，最小直径XXXmm；3. 贴标速度：每分钟XX-XX个容器；4. 电源及功率：XXV，XXHz，XXW；5. 整机尺寸：XXXXmm*XXXXmm*XXXXmm；6. 整机重量：XXXXkg。
四、操作方法1. 连接电源：将贴标机插入电源插座，并确认电源指示灯亮起；2. 打开控制系统：按下控制系统开关，并在屏幕上确认贴标机已启动；3. 设置参数：在控制系统菜单上设置贴标参数，包括标签尺寸、容器尺寸、贴标速度等；4. 加载标签：将标签卷装置中的标签放入标签传送带，并调整标签位置；5. 加载容器：将待贴标的容器放入轮胎带或输送带，并确保容器位置正确；6. 启动贴标：在控制系统上按下启动按钮，贴标机将自动进行贴标工作；7. 完成贴标：贴标机将自动将标签贴附到容器上，如果有多个容器需要贴标，继续加载新容器并重复步骤6；8. 关闭贴标机：贴标完成后，按下控制系统上的停止按钮，关闭贴标机；9. 清理保养：及时清理贴标机的组成部分，确保贴标机的正常运行；10. 故障排除：如果贴标机出现故障，参考故障排除指南进行处理。
摘要本毕业设计要完成的是西林瓶贴标机的结构设计。
西林瓶是一个最大直径为Φ20mm，高为40mm的瓶子。
要求贴标速度为100瓶/分钟。
贴标机的主要工作部件有输送机构，拨瓶机构，吸标机构，取标送标机构等。
此外，还设计有上胶水机构，胶水盒，带轮，真空吸管的调整定位机构等，在上面所有机构的配合作用下，加上一定的动力，是可以可靠地完成贴标工作的。
按照贴标机的运动特性，此贴标机设计了两个动力。
一个是单独给上料机构提供的，一个是专门给贴标机的工作机提供动力的。
对工作机分别进行了输送机构的动力设计拨盘机构的动力设计，吸标机构的动力设计和取标送标机构的动力设计。
最好同过几个动力的和，并考虑其他效率因素，选定合适的电机。
在这动力下是可以满足动力要求的。
经过上面的运动和动力设计后，对整体机构进行Pro/E的实体造型，完成机构的整体设计。
最后，本论文还对拨瓶轮轴分别使用传统的和现代的方法进行了强度的校核计算。
关键字西林瓶贴标机；运动设计；动力设计目录摘要 (I)Abstract .......................................... 错误!未定义书签。
第1章绪论 (4)1.1 国内外贴标机械的发展概况 (4)1.2 贴标机简述 (5)1.2.1 典型贴标原理简介 (5)1.2.2 常用贴标机 (8)1.2.3 国内外新型贴标机简介 (8)1.3 主要工作内容.................................................................. 错误!未定义书签。
第2章贴标机的方案设计 (10)2.1 西林瓶贴标机的设计要求 (10)2.2 西林瓶贴标机的原理设计 (10)2.2.1 西林瓶贴标机工作原理设计 (10)2.2.2 上料机构原理设计 (11)2.2.3输送机构原理设计 (11)2.2.4贴标机构原理设计 (12)2.2.5收标送标机构原理设计 (13)2.3 贴标机的运动设计 (15)2.3.1 上下料机构的运动设计 (15)2.3.2输送机构的运动设计 (16)2.3.3 贴标机整体运动设计 (16)2.4 贴标机动力设计 (18)2.4.1 上料机构动力设计 (18)2.4.2 输送机构动力设计 (19)2.4.3贴标机构和送标机构动力设计 (19)2.4.4拨瓶机构的动力设计 (20)2.4.5贴标机构电机的选择 (20)2.5 经济性分析...................................................................... 错误!未定义书签。
2.6 本章小结 (21)第3章拨瓶轴的强度校核计算 (22)3.1 拨瓶主传动轴强度校核 (22)3.1.1拨瓶主传动轴受力计算 (22)3.1.2 拨瓶轴的强度的计算机分析 (24)3.2 本章小结 (26)结论 (27)致谢............................................ 错误!未定义书签。
参考文献 (28)第1章绪论1.1国内外贴标机械的发展概况包装机械是包装工业的一大门类产品，在包装工业中有着举足轻重的地位和作用，它给行业提供必要的技术设备，以完成产品的包装工艺过程。
尽管包装机械的产值在整个包装工业中所占的比重不如包装材料大，不属于经常性消耗品，但对包装工业的现代化却是不可缺少的支撑。
它为包装工业提供先进的技术装备，保证包装产品质量高、生产效率高、品种多、生产环境好、生产成本低，带来巨大的社会效益和经济效益。
没有现代化的包装机械，就没有现代化的包装工业[1]。
包装机的分类见图1-1。
图1-1 包装机械的分类世界包装工业的历史大体上起始于上世纪初叶。
到了50年代，由于生产流通日益现代化，国际化，包装工业发展相当迅猛，加上社会各部门的相互配合和推动，进而逐步形成了独立的包装工业体系。
迄今，像欧美日等科学技术发达的国家，其包装工业总产值大约占国民经济总产值的2％左右。
尽管包装机械所占比重不是很大，但每年却以10％左右的速率稳定增长。
据统计，已投产使用的包装机超过了千余种，其中半数供应于食品，医药行业[1]。
从当今世界新技术革命的发展趋势来看，包装材料、包装工艺、包装机械将会取得一系列新的突破，将会带动更多的产业部门和科技单位进入包装行业。
为了满足贴标行业发展的需要，近年来，我国许多有关部门集中了一定的力量，共同开发贴标机械。
在引进国外先进设备和技术的基础上，仿制、改进和自行研制了很多贴标机械。
我国近几年的贴标机械在设备的制造质量、性能和技术水平上都有了较大的进步，开发能力有所提高，速度有所加快，已经涌现出一批贴标机械的专业化制造企业；计算机等新技术应用已经开始普及，从而表明：我国的贴标机械已经有了初步的发展，并已经形成了一个独立的机械门类，以良好的开端进入了一个新的发展阶段。
但是，我国的贴标机械的基础薄弱、水平低、质量差、品种少和不配套等落后状况还没有根本改变，远不能适应发展的需要，与世界先进国家还有很大差距。
我国的贴标机械大概落后世界先进水平20-30年左右，这些情况表明，亟待我们继续努力，开创我国贴标机械发展的新局面[2]。
1.2贴标机简述采用粘结剂将标签贴在包装件或产品上的机器叫贴标机械。
多数液态和部分粒状瓶装产品都是采用这种机器粘贴标签。
标签对商品有装潢作用，同时便于商品的销售与管理。
标签上的商标、商品的规格及主要参数、使用说明与商品介绍，是现代包装不可缺少的组成部分。
贴标机是包(灌)装生产线上一台重要的设备，也是一台技术含量较高，结构较复杂的机器，被广泛地应用于食品、医药等与人们日常生活关系密切的行业中。
无论是早期的简单贴标机械，还是后来的复杂贴标机械，以及现在的微电子控制的全自动化贴标机械，它的发展进步都在不断的影响着整个社会。
1.2.1典型贴标原理简介图1-2所示为湿敏粘合贴标原理，标签在重锤作用下由标签盒逐渐向下运动，随着取标轮1的旋转标签被取下，并随传动轮4往下运动。
经过轮5和轮6的作用，标签被刷胶，之后，标签随导轨下落。
在标签的运动过程中，待贴瓶同步由导轨向前运动，到达龙门导轨正下方时，带着标签一起移动，靠毛刷9把标签烫平在包装件上。
从而完成一次贴标。
这种贴标机只能用于粘贴宽度大致等于半个瓶身周长的标签。
1—取标棍2—标盒3—重块4—拉标辊5—涂胶辊6—上胶辊7—胶缸8—龙门导轨9—毛刷图1-2 湿敏粘合贴标原理示意图图1-3所示为压和式贴标机工作原理。
首先由真空轮1转动将标签由标签盒吸出，并随轮1一起转动，转至打印轮打印标签，继续转至真空轮2，在此过程中，真空轮1的吸附力逐渐变弱，至轮2时标签由轮2吸走，并随其转动，在转至浆糊涂抹器时刷胶，轮2和轮1一样，在转动过程中吸附力逐渐变小，在转至待贴瓶时，吸附力很小，靠滚压力把标签贴到瓶上，完成一次贴标。
图1-3 压和式贴标工作原理热敏粘合贴标机所用的标签涂了一种粘合剂，它只有在加热条件下才起粘合作用。
图1-4所示为采用这种标签的热敏粘合贴标原理的示意图。
图1-4a)是采用加热板加热标签，使粘合剂变粘，随即贴到容器上。
图1-4b)则采用热水加热粘合剂。
由于热敏粘合剂分为瞬时热合剂和延时热合剂，故选择标签所用的粘合剂应与被贴容器相适应，塑料容器尤其要注意。
1—标签2—粘合剂3—加热板4—容器5—热水喷管图1-4 热敏粘合贴标原理示意图不干胶贴标机的原理如图1-5所示，所用标签背面涂了立即贴合的粘合剂，但是被硅处理网保护着，其原理如下：带贴合剂的标签2，事先粘在载标网上。
贴标前通过分离杆4，使标签与载标网分离，在喷气和滚压的联合作用下，粘到容器的表面上。
这种贴标机的标签材料种类较广。
这种贴标机的标签可以具有金属感，透明或不透明等特性，满足各种要求。
1—容器2—标签3—粘合剂4—分离杆5—载标网图1-5 不干胶贴标机原理图1.2.2常用贴标机标签的材质、形状很多，被贴标对象的类型、品种也很多，贴标要求也不尽相同。
例如，有的只需贴一张身标；有的要求贴双标；有的则要求贴三个标签(身标、肩标、颈标)，有的只要求贴封口标签；另外生产率的要求也不同。
为满足不同条件下的贴标需求，贴标机有多种多样，不同类型品种的贴标机，存在着贴标工艺和有关装置结构上的差别，当然也存在着共性。
贴标机按自动化程度可分为半自动贴标机和全自动贴标机；按容器的运行方向可分为立式贴标机和卧式贴标机；按标签的种类可分为片式标签贴标机、卷筒状标签贴标机、热粘性标签贴标机和感压性标签贴标机及收缩简形标签贴标机；按容器的运动形式可分为直线式贴标机和转盘式贴标机，按贴标机结构可分为龙门式贴标机、真空转鼓式贴标机、多标盒转鼓贴标机、拨杆贴标机、旋转型贴标机；按贴标工艺特征可分为压撩式贴标机、弯压式贴标机、搓短式贴标机、刷抚式贴标机等。
此外，还可以按照包装容器的材料(镀锡罐、玻璃瓶罐、纸质盒罐)、形状(圆形、异形)，贴标面的形状以及粘结剂的种类等进行分类[3]。
1.2.3国内外新型贴标机简介随着科学技术的发展和进步，贴标机在不断的发展。
为适应贴标现代化的需要，随着新技术、新工艺、新材料的开发，贴标机械在品种、类型、效率、可靠性、功能多样化和自动化水平等各方面不断飞跃发展，集中表现为现代贴标机械高速化、自动化、系统化和通用化的发展趋势。
目前所存在的贴标机主要以不干胶贴标机为主，以下是几种最新的贴标机。
图1-6所示为薄膜贴标机，这种贴标机依瓶罐形状、厚度、大小等不同及贴附条件可以进行相应的调整，贴标速度较快，每分钟约为200瓶；图1-7所示为往复式贴标机，这种贴标机贴标效率较高，适用于平面、凹面、曲面之精密贴标，同时可配合用户产品精密贴标要求及模具制作，贴标精度可以达到±0.5 mm以内；图1-8所示为微电脑自动贴标机，这种贴标机实施了微电子系统控制，贴标质量好，效率高，适合于将不干胶标签粘附在各种平面容器上；图1-9所示为多列式贴标机，这种贴标机配合了电子技术、通讯技术、电脑及网路等技术，可以实现高速高效贴标，这种贴标机是目前存在的最先进的贴标机械产品。
图1-6 薄膜贴标机图1-7 往复式贴标机图1-8 微电脑自动贴标机图1-9多列式贴标机第2章贴标机的方案设计2.1西林瓶贴标机的设计要求西林瓶贴标机的设计要求：标签宽度：60mm；标签长度：20~25mm；瓶子高度：40mm；瓶子直径：20mm；贴标速度：100个/min。
本文所设计的西林瓶贴标机结构比较复杂，动作较多，自动化程度较高，相对较为先进，只要各部分速度相匹配，便可以达到相当好的贴标效果。
同时，如果贴标要求有所调整，收标送标机构和滚贴机构等相关部件会自动选择贴标速度，以达到预期的贴标效果。
