固定偏置式共发射极放大电路1. 引言嘿，朋友们，今天咱们来聊聊一个有趣的电子元件，那就是固定偏置式共发射极放大电路。
这玩意儿可是电子爱好者的“心头好”，在音响、收音机等设备里随处可见。
别看它名字长，但其实就像一杯好茶，泡开了才有滋味。
咱们一起来深入探讨一下它的奥秘，保证让你听得津津有味！2. 什么是共发射极放大电路？2.1 简单了解先来点基础知识，共发射极放大电路其实就是一种利用晶体管放大信号的电路。
简单来说，它的工作方式就像你在酒吧里大声说话，想让远处的朋友听得更清楚。
通过调节输入的微弱信号，输出的信号就会被放大，真是“有声有色”！这种电路通常用于处理音频信号，简直是电子界的“话筒”。

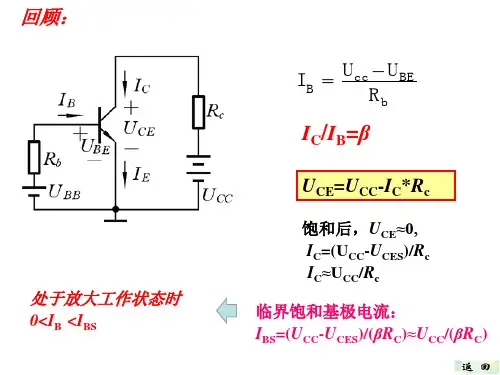

2.2 固定偏置接着聊聊“固定偏置”，听起来是不是有点复杂？其实，它就是为晶体管提供一个稳定的工作状态。
想象一下，如果你每次都得为酒吧的DJ调音，那可真累了。
因此，固定偏置就像是给DJ一个固定的音量，让他不用每次都调来调去。
这种方式确保了电路的稳定性，避免信号波动带来的麻烦。
3. 工作原理3.1 信号放大那么，怎么放大的呢？其实，这个过程就像是一场好戏。
输入信号通过一个电阻，进入晶体管的基极。
这时候，晶体管就开始工作了，哗啦哗啦，把微弱的信号放大。
就像把一颗小种子，经过阳光和水的滋养，长成了一棵参天大树，真是让人感动啊！3.2 输出特性而在输出端，放大的信号又通过一个负载电阻输出，形成我们所需的强大信号。
想象一下，当你把你的好声音通过扩音器传出去时，那种震撼人心的感觉，简直是妙不可言！但是，有一点需要注意的是，这种电路的增益和稳定性，受温度变化的影响较大，嘿，技术上叫“温漂”，这可不是个好东西。
咱们可得留心哦！4. 应用场景4.1 生活中的应用说到应用，这种电路可谓是“无处不在”。
从家里的音响到电视机，甚至是我们常用的手机，都是它的身影。
你有没有想过，当你听到喜欢的音乐时，那背后是不是有这样一个小小的电路在默默地工作？真是“功劳大”啊！4.2 电子DIY如果你是一位电子DIY爱好者，这个电路就是你“入门”的好选择。
放大电路的原理
放大电路的原理是基于利用放大器来增加输入信号的幅度。
放大器是一种能够增加信号电压、电流或功率的电子器件，其作用是将输入信号放大到所需的输出水平。
一种常见的放大电路是电压放大电路。
在这种电路中，输入信号经过放大器，放大器根据其设计原理（如共集电极、共射极或共基极）将输入电压放大，并输出到负载上。
放大器的输出信号的幅度将比输入信号的幅度大，从而实现信号的放大。
放大器一般由晶体管、场效应晶体管或操作放大器等器件构成。
通过调整放大器的电阻、电容或电感等元件的数值，可以实现不同程度的放大。
放大器的增益是一个重要参数，它衡量了输入信号放大后的增加倍数。
放大电路的原理也与反馈有关。
反馈通常用于控制放大器的增益和稳定性。
通过引入反馈回路，放大器的输出信号可以与输入信号进行比较，并调整放大器的增益来达到所需的放大效果。
总的来说，放大电路的原理是通过放大器将输入信号放大到所需的幅度。
放大器的类型和参数、反馈机制等都会影响放大电路的性能。
这些原理在各种电子设备和通信系统中起着重要作用，使得信号能够被有效地放大和传输。
放大电路的工作原理
首先，放大器的基本原理是利用电子器件（如晶体管、场效应管等）的非线性
特性，将输入信号的能量转换为输出信号的能量，实现信号的放大。
通过控制输入信号和电源电压的大小，以及调节放大器的工作状态，可以实现对信号的放大和处理。
其次，放大器根据其工作方式和放大器的特性可以分为很多种类，如按照信号
类型可以分为模拟放大器和数字放大器；按照放大器的工作方式可以分为A类放
大器、B类放大器、C类放大器等；按照放大器的频率范围可以分为低频放大器、
中频放大器、高频放大器等。
不同类型的放大器在实际应用中有着不同的特点和适用范围。
接下来，放大电路的组成一般包括输入端、放大器、输出端和电源等部分。
其中，输入端接收待放大的信号，放大器对输入信号进行放大处理，输出端输出放大后的信号，电源为放大器提供工作所需的电能。
通过这些部分的协调配合，放大电路能够实现对信号的放大和处理。
最后，放大电路的工作过程是输入信号经过输入端进入放大器，在放大器内部
进行放大处理，最终通过输出端输出放大后的信号。
在这个过程中，放大器需要根据输入信号的大小和特性，调节自身的工作状态，以实现对信号的合理放大和处理。
总的来说，放大电路是一种重要的电子电路，它通过放大器的工作原理和放大
器的分类，实现对输入信号的放大和处理。
在实际应用中，放大电路有着广泛的应用，如音频放大器、射频放大器、微波放大器等，为各种电子设备和系统提供信号放大和处理的功能。
通过对放大电路的工作原理和组成的深入理解，可以更好地应用和设计放大电路，满足不同应用场景的需求。
功率放大电路的原理功率放大电路是一种将输入信号的功率放大到较大输出功率的电路。
它通常用于音频放大器、射频放大器、高能物理实验和通信系统中等需要放大电信号功率的应用。
理解功率放大电路的原理对于电子学的学习和应用非常重要。
功率放大电路的原理可以通过如下几个方面来解释。
1. 功率放大器的基本组成功率放大电路通常由两个主要部分组成：输入级和输出级。
输入级接收输入信号，并将其转换为电流或电压信号。
接下来，输出级将输入信号的功率放大并驱动负载。
功率放大电路还包括反馈网络，用于稳定放大器的增益和频率特性。
2. 功率放大器的工作原理功率放大器的工作原理主要基于放大器的基本特性：放大信号的幅度和功率。
输入信号首先经过输入级，其中采用了特定的电路，如晶体管、场效应晶体管(FET)或功率放大管。
输入级将输入信号转化为电流或电压信号，然后将其传递到输出级。
输出级的任务是通过放大电流或电压信号，使其具有更大的功率以驱动负载。
输出级通常采用功率放大器管来实现，如晶体管、功率MOSFET或功率集成电路。
输出级还可能包含变压器或耦合器，以适应电源和负载之间的阻抗匹配。
3. 功率放大电路的工作类别功率放大电路可以根据其工作类别划分为不同类型，包括A类、B类、AB类、C类等。
这些类别是根据放大器输出管工作区域的不同部分来定义的。
- A类功率放大器是最常见的类型，其输出管在整个输入信号周期内均工作。
这意味着功率放大器的输出管处于线性工作状态，可以提供较好的信号放大。
- B类功率放大器使用了两个输出管，分别处理输入信号的正半周和负半周。
这种设计可以提高功率效率，但在两个输出管之间需要进行切换，可能引入一定的失真。
- AB类功率放大器是A类和B类功率放大器的折衷型。
其输出管在整个输入信号周期的大部分时间内工作，以提供更高的效率和更低的失真。
- C类功率放大器的输出管仅在输入信号的一部分周期内工作。
这个周期通常位于输入信号的正弦波的一个较小的部分，以提供高效的功率放大。
基本放大电路直流偏置方式
基本放大电路的直流偏置方式主要有三种，包括固定偏置、自动偏置和恒流源偏置。
以下是它们的具体说明：
1. 固定偏置：这种方式通过电阻网络将场效应管（FET）的栅极与源极连接，通过电阻的分压作用来实现直流偏置。
这种方式的优点是电路简单，但需要精确匹配电阻值，否则可能导致工作点不准确或不稳定。
2. 自动偏置：这种方式通过负反馈作用，使场效应管的栅极电压保持稳定。
其优点是工作点稳定，但电路复杂，需要额外的负反馈电路。
3. 恒流源偏置：这种方式通过恒流源来提供稳定的偏置电流，以保证场效应管的工作点稳定。
其优点是工作点稳定且不受温度影响，但需要高精度的恒流源，电路复杂度较高。
请注意，这些偏置方式各有其优缺点，在实际应用中应结合具体情况选择合适的偏置方式。
同时，这些方式通常应用于模拟电路中，具体应用细节和效果可能会因应用环境和电路设计而有所不同。
《模拟电子技术》期末考试试卷1班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 电子 ，掺杂越多，则其数量一定越 多 ，相反，少数载流子应是 空穴 ，掺杂越多，则其数量一定越 少 。
（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
（3）当PN 结外加正向电压时，PN 结内多子 扩散 形成较大的正向电流。
（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。
（5）晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 共基、 共射 、 共集电 三种组态。
（7）放大电路的频率特性是指 放大倍数值 随信号频率而变，称为 幅频特性，而输出信号与输入信号的 相位差 随信号频率而变，称为 相频 特性。
（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足 振幅平衡 和 相位平衡 两个条件。
（10）小功率直流电源一般由四部分组成，分别是 电源变压器 、 整流 、 滤波和稳压电路。
二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入 ； 。
（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。
（A ）感性 （B ） 阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。
（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ） 差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。
