纯金属的凝固习题与答案

纯金属的凝固习题与答案1 说明下列基本概念凝固、结晶、过冷、过冷度、结构起伏、能量起伏、均匀形核、非均匀形核、临界晶核半径、临界晶核形核功、形核率、生长线速度、光滑界面、粗糙界面、动态过冷度、柱状晶、等轴晶、树枝状晶、单晶、非晶态、微晶、液晶。

2 当球状晶核在液相中形成时，系统自由能的变化为σππ23344r G r G V +∆=∆，(1)求临界晶核半径c r ；(2)证明V V c c G A G c ∆-==∆231σ(c V 为临界晶核体积)；(3)说明上式的物理意义。

3 试比较均匀形核与非均匀形核的异同点，说明为什么非均匀形核往往比均匀形核更容易进行。

4 何谓动态过冷度?说明动态过冷度与晶体生长的关系。

在单晶制备时控制动态过冷度的意义？5 分析在负温度梯度下，液态金属结晶出树枝晶的过程。

6 在同样的负温度梯下，为什么Pb 结晶出树枝状晶而Si 的结晶界面却是平整的?7 实际生产中怎样控制铸件的晶粒大小?试举例说明。

8 何谓非晶态金属?简述几种制备非晶态金属的方法。

非晶态金属与晶态金属的结构和性能有什么不同。

9 何谓急冷凝固技术?在急冷条件下会得到哪些不同于一般晶体的组织、结构?能获得何种新材料?. 计算当压力增加到500×105Pa 时锡的熔点的变化，已知在105Pa 下,锡的熔点为505K ，熔化热7196J/mol ，摩尔质量为118.8×10-3kg/mol ，固体锡的体积质量7.30×103kg/m 3，熔化时的体积变化为+2.7%。

2. 考虑在一个大气压下液态铝的凝固，对于不同程度的过冷度，即：ΔT=1，10，100和200℃，计算： (a)临界晶核尺寸；(b)半径为r*的团簇个数；(c)从液态转变到固态时，单位体积的自由能变化ΔGv ； (d)从液态转变到固态时，临界尺寸r*处的自由能的变化 ΔGv 。

铝的熔点T m =993K ，单位体积熔化热ΔH f =1.836×109J/m 3，固液界面自由能γsc =93J/m 2，原子体积V 0=1.66×10-29m 3。

物理熔化和凝固的题
以下是一道关于物理熔化和凝固的题目：
题目：某个金属的熔点为900°C，凝固点为500°C。

现有一块该金属，温度一开始为200°C，经过一段时间后变为700°C，然后又降回200°C。

请回答以下问题：
1. 当金属温度升到700°C时，金属处于什么状态？为什么？
2. 当金属温度降到200°C时，金属处于什么状态？为什么？
3. 如果将这块金属放在1000°C的高温下，金属将处于什么状态？
4. 如果将这块金属放在0°C的低温下，金属将处于什么状态？
答案：
1. 当金属温度升到700°C时，金属处于液态状态。

因为金属的熔点为900°C，当温度达到熔点时，金属会熔化成液体。

2. 当金属温度降到200°C时，金属处于固态状态。

因为金属的凝固点为500°C，当温度低于凝固点时，金属会凝固成固体。

3. 如果将这块金属放在1000°C的高温下，金属将处于液态状态。

因为温度高于金属的熔点，金属会熔化成液体。

4. 如果将这块金属放在0°C的低温下，金属将处于固态状态。

因为温度低于金属的凝固点，金属会凝固成固体。

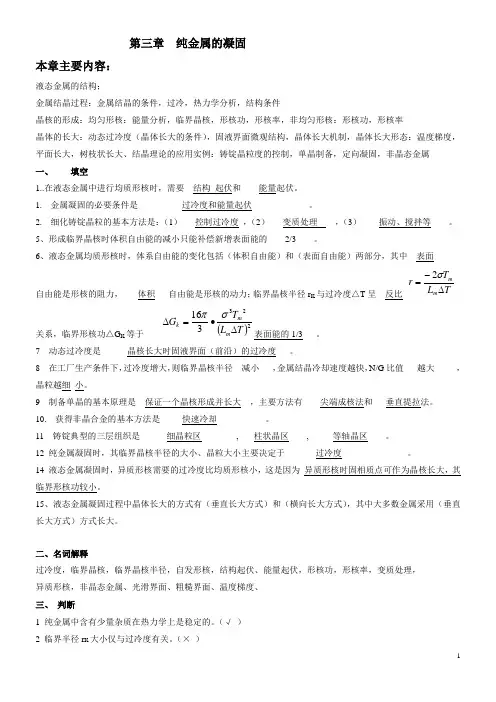

第三章纯金属的凝固本章主要内容：液态金属的结构；金属结晶过程：金属结晶的条件，过冷，热力学分析，结构条件晶核的形成：均匀形核：能量分析，临界晶核，形核功，形核率，非均匀形核：形核功，形核率晶体的长大：动态过冷度（晶体长大的条件），固液界面微观结构，晶体长大机制，晶体长大形态：温度梯度，平面长大，树枝状长大、结晶理论的应用实例：铸锭晶粒度的控制，单晶制备，定向凝固，非晶态金属一、填空1..在液态金属中进行均质形核时，需要__结构_起伏和____能量起伏。

1.金属凝固的必要条件是__________过冷度和能量起伏_____________。

2.细化铸锭晶粒的基本方法是：（1）___控制过冷度_，（2）___变质处理__，（3）____振动、搅拌等____。

5、形成临界晶核时体积自由能的减小只能补偿新增表面能的____2/3____。

6、液态金属均质形核时，体系自由能的变化包括（体积自由能）和（表面自由能）两部分，其中__表面_____自由能是形核的阻力，____体积___自由能是形核的动力；临界晶核半径r K与过冷度△T呈__反比_TLTrmm∆-=σ2_关系，临界形核功△G K等于____()223316TLTGmmk∆∙=∆σπ表面能的1/3___。

7 动态过冷度是______晶核长大时固液界面（前沿）的过冷度___。

8 在工厂生产条件下，过冷度增大，则临界晶核半径__减小___，金属结晶冷却速度越快，N/G比值___越大_____，晶粒越细_小。

9 制备单晶的基本原理是__保证一个晶核形成并长大__，主要方法有____尖端成核法和___垂直提拉法。

10. 获得非晶合金的基本方法是_____快速冷却___________。

11 铸锭典型的三层组织是______细晶粒区________, ___柱状晶区____, _____等轴晶区____。

12 纯金属凝固时，其临界晶核半径的大小、晶粒大小主要决定于_______过冷度_______________。

金属凝固原理习题与答案金属凝固原理习题与答案金属凝固是材料科学中的重要研究领域，也是金属加工和制备过程中不可或缺的一环。

在金属凝固过程中，涉及到许多基本原理和概念。

本文将通过一些习题来探讨金属凝固的原理，并给出相应的答案。

习题一：什么是金属凝固？答案：金属凝固是指金属在高温下由液态转变为固态的过程。

当金属被加热到其熔点以上时，金属原子开始逐渐失去自由度，形成有序的晶体结构，从而形成固态金属。

习题二：金属凝固的主要原理是什么？答案：金属凝固的主要原理是原子的有序排列。

在液态金属中，原子无序排列，而在固态金属中，原子有序排列成晶体结构。

这是因为在液态金属中，原子具有较高的热运动能量，可以自由移动，而在固态金属中，原子受到周围原子的束缚，只能在晶格中振动。

习题三：金属凝固的过程中有哪些因素会影响晶体的形成？答案：金属凝固的过程中，晶体的形成受到许多因素的影响，包括温度、凝固速率、合金成分等。

温度对晶体的形成有重要影响，较高的温度会使晶体生长得更快，而较低的温度会使晶体生长得更慢。

凝固速率也是影响晶体形成的重要因素，快速凝固会导致细小的晶体形成，而慢速凝固则有利于大晶体的生长。

合金成分对晶体形成也有重要影响，不同的合金成分会导致不同的晶体结构和形态。

习题四：金属凝固过程中，晶体的生长方式有哪些？答案：金属凝固过程中，晶体的生长方式主要有三种：平面生长、柱状生长和体内生长。

平面生长是指晶体在平面上逐渐生长，形成平坦的晶界；柱状生长是指晶体在某个方向上生长，形成柱状晶界；体内生长是指晶体在整个体积内均匀生长，没有明显的晶界。

不同的金属和凝固条件下，晶体的生长方式可能不同。

习题五：金属凝固过程中，晶体的缺陷有哪些？答案：金属凝固过程中，晶体的缺陷主要有晶格缺陷和晶界缺陷。

晶格缺陷是指晶体内部原子的位置偏离理想位置，包括点缺陷（如空位、间隙原子等）和线缺陷（如位错等）。

晶界缺陷是指晶体之间的界面上存在的缺陷，包括晶界错配、晶界位错等。

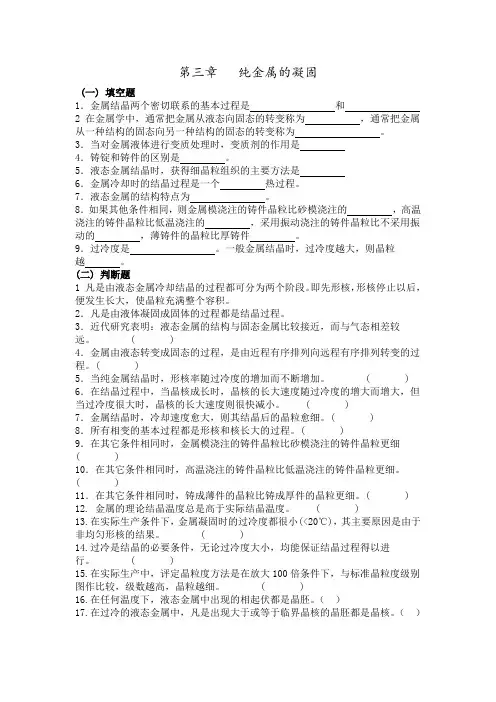

第三章纯金属的凝固(一) 填空题1．金属结晶两个密切联系的基本过程是和2 在金属学中，通常把金属从液态向固态的转变称为，通常把金属从一种结构的固态向另一种结构的固态的转变称为。

3．当对金属液体进行变质处理时，变质剂的作用是4．铸锭和铸件的区别是。

5．液态金属结晶时，获得细晶粒组织的主要方法是6．金属冷却时的结晶过程是一个热过程。

7．液态金属的结构特点为。

8．如果其他条件相同，则金属模浇注的铸件晶粒比砂模浇注的，高温浇注的铸件晶粒比低温浇注的，采用振动浇注的铸件晶粒比不采用振动的，薄铸件的晶粒比厚铸件。

9．过冷度是。

一般金属结晶时，过冷度越大，则晶粒越。

(二) 判断题1 凡是由液态金属冷却结晶的过程都可分为两个阶段。

即先形核，形核停止以后，便发生长大，使晶粒充满整个容积。

2．凡是由液体凝固成固体的过程都是结晶过程。

3．近代研究表明：液态金属的结构与固态金属比较接近，而与气态相差较远。

( )4．金属由液态转变成固态的过程，是由近程有序排列向远程有序排列转变的过程。

( )5．当纯金属结晶时，形核率随过冷度的增加而不断增加。

( ) 6．在结晶过程中，当晶核成长时，晶核的长大速度随过冷度的增大而增大，但当过冷度很大时，晶核的长大速度则很快减小。

( )7．金属结晶时，冷却速度愈大，则其结晶后的晶粒愈细。

( )8．所有相变的基本过程都是形核和核长大的过程。

( )9．在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细( )10．在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。

( )11．在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。

( )12. 金属的理论结晶温度总是高于实际结晶温度。

( )13.在实际生产条件下，金属凝固时的过冷度都很小(<20℃)，其主要原因是由于非均匀形核的结果。

( )14.过冷是结晶的必要条件，无论过冷度大小，均能保证结晶过程得以进行。

( )15.在实际生产中，评定晶粒度方法是在放大100倍条件下，与标准晶粒度级别图作比较，级数越高，晶粒越细。

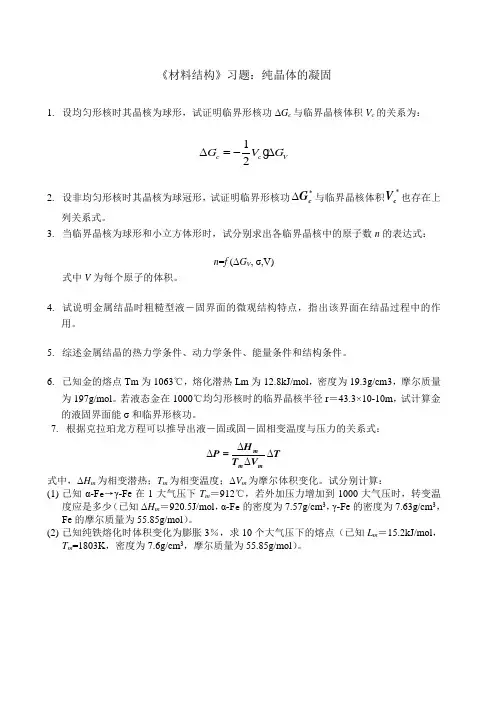

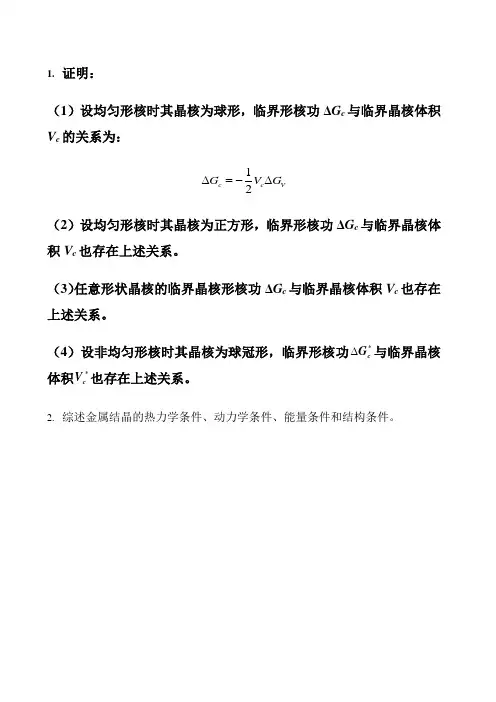

《材料结构》习题：纯晶体的凝固1. 设均匀形核时其晶核为球形，试证明临界形核功ΔG c 与临界晶核体积V c 的关系为：12c c V G V G ∆=-∆ 2. 设非均匀形核时其晶核为球冠形，试证明临界形核功*c G ∆与临界晶核体积*c V 也存在上列关系式。

3. 当临界晶核为球形和小立方体形时，试分别求出各临界晶核中的原子数n 的表达式：n =f (ΔG V , σ,V)式中V 为每个原子的体积。

4. 试说明金属结晶时粗糙型液－固界面的微观结构特点，指出该界面在结晶过程中的作用。

5. 综述金属结晶的热力学条件、动力学条件、能量条件和结构条件。

6. 已知金的熔点Tm 为1063℃，熔化潜热Lm 为12.8kJ/mol ，密度为19.3g/cm3，摩尔质量为197g/mol 。

若液态金在1000℃均匀形核时的临界晶核半径r ＝43.3×10-10m ，试计算金的液固界面能σ和临界形核功。

7. 根据克拉珀龙方程可以推导出液－固或固－固相变温度与压力的关系式： T V T H P mm m ∆∆∆=∆ 式中，ΔH m 为相变潜热；T m 为相变温度；ΔV m 为摩尔体积变化。

试分别计算：(1) 已知α-F e →γ-Fe 在1大气压下T m ＝912℃，若外加压力增加到1000大气压时，转变温度应是多少（已知ΔH m ＝920.5J/mol ，α-F e 的密度为7.57g/cm 3，γ-Fe 的密度为7.63g/cm 3，Fe 的摩尔质量为55.85g/mol ）。

(2) 已知纯铁熔化时体积变化为膨胀3％，求10个大气压下的熔点（已知L m ＝15.2kJ/mol ，T m =1803K ，密度为7.6g/cm 3，摩尔质量为55.85g/mol ）。

习题答案1. 证明：设均匀形核时其球形晶核半径为r ，则32232344304802242143232V V V c Vc V c V c c V c c V c V G V G A r G r G r G rr G r G r G G r G r r G V G σππσππσσσπππ∆=∆+=∆+∂∆=⇒∆+∂∆∴=-=-∆∆∴∆=∆-=-∆=-∆令 ＝ 即2．证明：设非均匀形核时其球冠状晶核的曲率半径为r ，高为h ，则系统总表面自由能的增量ΔG S 为S L L W W LW LW G A A A A αααασσσσ∆==+-∑因为晶核周边表面张力应彼此平衡，则cos LW W L αασσσθ=+ 即cos W LW L αασσσθ-=-222(1cos )L A rh r αππθ==-222(sin )(1cos )W A r r απθπθ==-222S 232(1cos )(1cos )cos (23cos cos )L L L G r r r αααπθσπθσθπσθθ∆=---=-+ 球冠的体积 23311(3)(23cos cos )33V r h h r ππθθ=-=-+ 令31()(23cos cos )4f θθθ=-+ **3*24()4()3V S V L G V G G r G f r f απθπσθ∆=∆+∆=∆+则 **2**04()8()0c V c L G r G f r f rαπθπσθ∂∆=⇒∆+∂令 ＝ ****22L c c cL V r G r G αασσ∆∴=-=-∆ 即 ****3**2*3*424()()323c V cc V c c V r G G r G r f r G f ππθπθ⎛⎫∆∴∆=∆-=-∆ ⎪⎝⎭ **3***41()32c c c c V V r f G V G πθ=∴∆=-∆3．解: (1)当临界晶核为球形时，设其半径为r c ，则33333243233323c c c V Vc V r V r G G V n V G V σπσππσ=-∴==-∆∆∴==-∆(2)当晶核为正方形时，设其边长为a ，则326V V G V G A a G a σσ∆=∆+=∆+2403120c V c c VG a G a a r G σσ∂∆=⇒∆+=-∂∆令 ＝，即 333336464c c c V V V V a n V G V G σσ=∴==-=-∆∆4．答：金属结晶时粗糙型液－固界面的微观结构为粗糙界面。

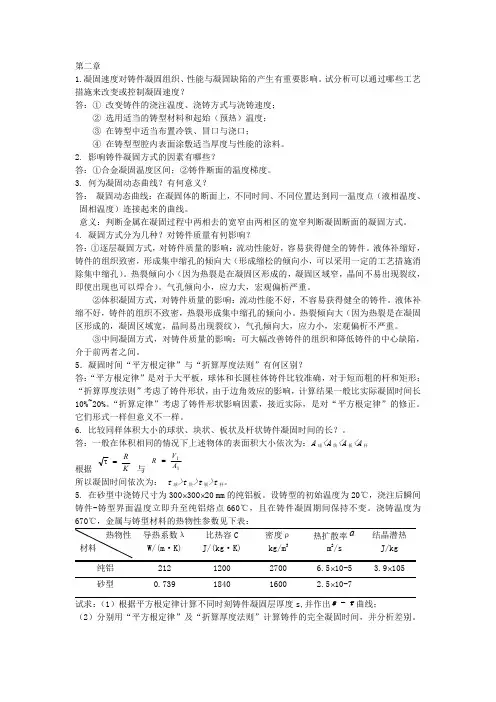

《液态金属成型原理》习题一（第一章 第三章）1. 根据实验现象说明液态金属结构。

描述实际液态金属结构。

实验依据：1）多数金属熔化有约3-5%的体积膨胀,表明原子间距增加1-1.5%；2）熔化时熵增大，表明原子排列混乱程度增加，有序性下降；3）汽化潜热远大于熔化潜热, 比值=15-28，液态结构更接近固态；4）衍射图的特征可以用近程有序概括；仅在几个原子间距范围内，质点的排列与固态相似，排列有序；液态金属结构：液体是原子或分子的均质的、密集的、“短程有序”的随机堆积集合体。

其中既无晶体区域，也无大到足以容纳另一原子的空穴。

与理想结构不同，实际金属含有杂质和合金元素，存在着能量起伏、结实验数据 液体结构定性推论熔化时，约3-5%的体积膨胀。

原子间距增加1-1.5%,排列松散Lb>>Lm 与固态相比，金属原子的结合键破坏很少部分 熔化时熵增大 排列的有序性下降，混乱度增加气、液、固相比较，液态金属结构更接近固态构起伏和成分起伏。

2.估计压力变化10kbar引起的铜的平衡熔点的变化。

已知液体铜的摩尔体积为8.0⨯10-6m3/mol，固态为7.6⨯10-6m3/mol，熔化潜热Lm=13.05kJ/mol，熔点为1085︒C。

41.56K3.推导凝固驱动力的计算公式，指出各符号的意义并说明凝固驱动力的本质。

本质：凝固驱动力是由过冷度提供的，过冷度越大，凝固驱动力越大。

4.在环境压力为100kPa下，在紧靠熔融金属的表面处形成一个直径为2μm的稳定气泡时，设气泡与液体金属的σ=0.84N/m，求气泡的内压力。

P=100kPa +( 2*0.84N/m)/(1*10-6m)=1780kPa5.如何区分固—液界面的微观结构？界面结构判据：Jackson因子α≤2，X=0.5时，∆G=min，粗糙界面；α≥3，X→ 0或1时，∆G=min，光滑界面；6.推导均质形核下临界晶核半径和临界形核功，并说明过冷度对二者的影响7.细化晶粒的目的？选择形核剂时的应遵循哪些原则？目的：增加晶粒数目，降低晶粒尺寸，增大晶界面积。

习题6-1 计算当压力增加到500×105Pa时锡的熔点变化，已知在105Pa下，锡的熔点为505K，熔化热为7196J/mol，摩尔质量为118.8×10-3kg/mol，固体锡的密度为7.30×103kg/m3，熔化时的体积变化为+2.7%。

6-2 根据下列条件建立单元系相图：①组元A在固态有两种结构A1和A2，且密度A2＞A1＞液体；②A1转变到A2的温度随压力增加而降低；③A1相在低温是稳定相；④固体在其本身的蒸气压1333Pa(10mmHg)下的熔点是8.2℃；⑤在1.013×105Pa(1个大气压)下沸点是90℃；⑥A1，A2和液体在1.013×106Pa(10个大气压)下及40℃时三相共存(假设升温相变△H＜0)。

6-3 考虑在1个大气压下液态铝的凝固，对于不同程度的过冷度，即△T=1，10，100和200℃，计算：①临界晶核尺寸；②半径为r*的晶核个数；③从液态转变到固态时，单位体积的自由能变化△GV；④从液态转变到固态时，临界尺寸r*处的自由能的变化△Gr*(形核功)。

铝的熔点Tm =993K，单位体积熔化热Lm=1.836×109J/m3，固液界面比表面能δ=93×10-3J/m2，原子体积V0=1.66×10-29m3。

6-4 ①已知液态纯镍在1.013×105Pa(1个大气压)，过冷度为319℃时发生均匀形核。

设临界晶核半径为1nm，纯镍的熔点为1726K，熔化热Lm=18075J/mol，摩尔体积V=6.6cm3/mol，计算纯镍的液一固界面能和临界形核功。

②若要在2045K发生均匀形核，须将大气压增加到多少?已知凝固时体积变化△V=-0.26cm3/mol(1J=9.87×106cm3·Pa)。

6-5 纯金属的均匀形核率可用下式表示：式中，A≈1035；；△G*为临界形核功；k为玻尔兹曼常数，其值为1.38×10-23J/K。
