教你用google地图画等高线

谷地绘制等高线步骤利用谷地GoodyGIS可轻松快捷、方便高效地在地球上生成等高线，并导出为AutoCAD 的dxf格式文件。

先看看效果，如下图。

====================================================================== 目录1 用谷歌地球高程数据绘制等高线2 用本地DEM数据绘制等高线1 用谷歌地球高程数据绘制等高线第一步：点击高级菜单，打开等值线绘制界面。

第二步：绘制矩形或多边形，并用鼠标左键点击它，识别状态显示成功。

第三步：设置采样点间距、等高距和等高线颜色等参数。

是否叠加高程标注，标注密度也可以设置。

第四步：点击提取高程并绘制等高线按钮。

地球窗口会移动，并调用surfer软件生成等高线，叠加在地球上。

如果范围较大，高程点数太多，可能会持续较长时间，请耐心等待。

等高线成功生成后叠加在地球上，如下图：第五步：导出AutoCAD的dxf格式文件。

首先需要选择输出坐标系，最好是选择平面坐标系，如北京54、西安80和UTM。

别忘了设置坐标转换参数哦！至此，等高线绘制并导出完成，我们用AutoCAD或南方CASS打开导出的dxf文件，如下图。

默认叠加图层有高程点、等高线、高程标注，可以任意编辑和删除图层。

2 用本地DEM数据绘制等高线第一步：点击高级菜单，打开等值线绘制界面。

第二步：绘制矩形或多边形，并用鼠标左键点击它，识别状态显示成功。

第三步：勾选是否采用加载的本地DEM数据。

如果还没有加载本地dem数据，则弹出加载DEM文件对话框，点击导入本地DEM文件，选择多边形所在区域的dem文件，以粉色边框表示。

当多边形范围跨多个dem网格时，需加载相应的多个dem数据文件。

到此，我们可以将dem网格隐藏，以便于后期操作。

第四步：设置等高距。

由于SRTM高程数据自身采样分辨率为90米，因此无需设置采样点间距，默认为90米。

第五步：点击提取高程并绘制等高线按钮，系统自动从加载的dem文件提取高程，并调用surfer软件生成等高线，叠加在地球上。

在Google Earth上显示等高线/newOperate/html/5/51/512/16498.html1.原料先从/SELECTION/inputCoord.asp网站上下载SRTM数据。

在世界地图上，先选取你要下载的区域，然后下载GeoTIF数据，下载来的文件是ZIP压缩文件，请先解压，解压来的文件名如Z_58_8.TIF，请不要修改文件名。

(备注：下载的时候选择TIF格式而不是选择ASC格式，我原来就下载了STRM数据，但结果打开后发现是ASC数据，只好重新下载TIF数据，我下载了59_5这个格子来做的实验，下载完的数据是ZIP的，需要解压缩。

如果下载中国覆盖范围附近STRM大概就在4GB样子。

)2.工具1.如果电脑上还没有安装Global Mapper v9，请先安装，可以在下面的网址下载：/5z1gKhPK/Down/2007/09B/Global.Mapper.v9.00.zip/5z1gKhPK/Crack/2007/09B/Global.Mapper.v9.00-Crack.zip(破解文件，安装完第一个文件后，把这个压缩文件中的global_mapper9.exe复制到安装文件夹中即可)2.下载我制作的工具。

3.安装IIS5/6。

3.开始转换1.把TIF转为KML.运行KML2ContourMDB.exe，点击[GeoTIFF转KML]按钮，然后在弹出的新窗口中，分别执行以下操作：[添加文件]->选择解压后的tif文件->[转换]->在下面的文本框中生成Global Mapper脚本->[运行](备注：添加TIF文件的时候，你先要把TIF文件strm_59_5.tif文件名中的strm改成Z，即文件名为Z_59_5.tif，否则会提示”tm”错误什么的)点击运行之后，CPU开始100%，过一会后，内存也开始上升，最好先设置虚拟内存在1000M 以上。

SU里面
找到项目位置点选
择区域然后调整
大小点右上角捕捉
点一下这个他就有地形了
他
是锁定的右击解锁然后文件导出三维
OBJ格式模型选项默认文件导入找到刚刚导出的OBj格式的文件
打开这时候模型角度需要反转一下在右视图变动-旋转-90度完了选中模型
曲面-嵌面点确
定他就生成一个曲面把原来的删掉留着嵌面生
成的选了以后在前视图模型最底下点一下按着shift在模型最高点之上点一下然后输入等高线距比如2500然后
按enter他就在生成等高线
完了以后曲面删掉留等高线
文件另存为
CAD 就
弄好了。

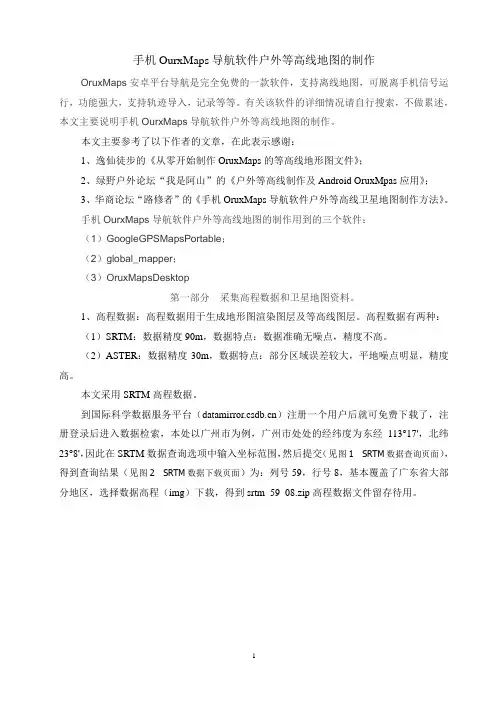

手机OurxMaps导航软件户外等高线地图的制作OruxMaps安卓平台导航是完全免费的一款软件，支持离线地图，可脱离手机信号运行，功能强大，支持轨迹导入，记录等等。

有关该软件的详细情况请自行搜索，不做累述，本文主要说明手机OurxMaps导航软件户外等高线地图的制作。

本文主要参考了以下作者的文章，在此表示感谢：1、逸仙徒步的《从零开始制作OruxMaps的等高线地形图文件》；2、绿野户外论坛“我是阿山”的《户外等高线制作及Android OruxMpas应用》；3、华商论坛“路修者”的《手机OruxMaps导航软件户外等高线卫星地图制作方法》。

手机OurxMaps导航软件户外等高线地图的制作用到的三个软件：（1）GoogleGPSMapsPortable；（2）global_mapper；（3）OruxMapsDesktop第一部分采集高程数据和卫星地图资料。

1、高程数据：高程数据用于生成地形图渲染图层及等高线图层。

高程数据有两种：（1）SRTM：数据精度90m，数据特点：数据准确无噪点，精度不高。

（2）ASTER：数据精度30m，数据特点：部分区域误差较大，平地噪点明显，精度高。

本文采用SRTM高程数据。

到国际科学数据服务平台（）注册一个用户后就可免费下载了，注册登录后进入数据检索，本处以广州市为例，广州市处处的经纬度为东经113°17'，北纬23°8'，因此在SRTM数据查询选项中输入坐标范围，然后提交（见图1 SRTM数据查询页面），得到查询结果（见图2 SRTM数据下载页面）为：列号59，行号8，基本覆盖了广东省大部分地区，选择数据高程（img）下载，得到srtm_59_08.zip高程数据文件留存待用。

图1 SRTM数据查询页面图2 SRTM数据下载页面2、卫星地图资料：卫星地图上包含有水系（河流、湖泊、水库、池塘等）、地名、道路等地图信息。

打开GoogleGPSMapsPortable卫星地图软件（图3）图3 GoogleGPSMapsPortable1-1-73-2界面（1）地图选择：默认是卫星图—谷哥Ditu。

巧用Google Earth绘制三维等高线地形图摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

关键词：Google earth global mapper Surfer 地标等高线地形图的绘制、判读及应用一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。

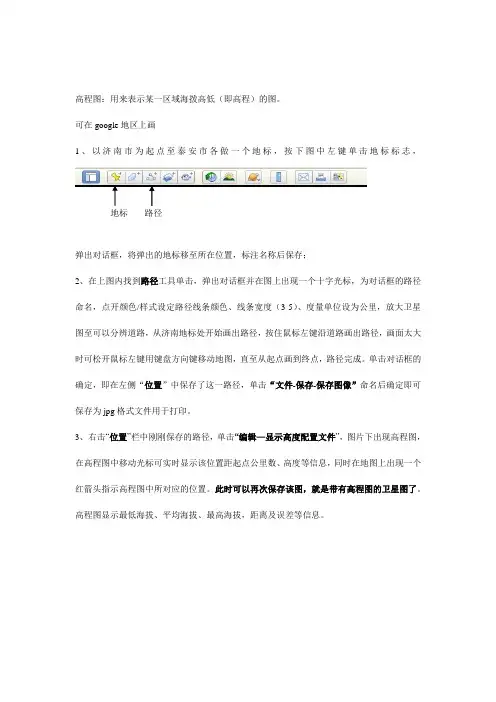

高程图：用来表示某一区域海拨高低（即高程）的图。

可在google地区上画
志，
1、以济南市为起点至泰安市各做一个地标，按下图中左键单击地标标
弹出对话框，将弹出的地标移至所在位置，标注名称后保存；
2、在上图内找到路径工具单击，弹出对话框并在图上出现一个十字光标，为对话框的路径命名，点开颜色/样式设定路径线条颜色、线条宽度（3-5）、度量单位设为公里，放大卫星图至可以分辨道路，从济南地标处开始画出路径，按住鼠标左键沿道路画出路径，画面太大时可松开鼠标左键用键盘方向键移动地图，直至从起点画到终点，路径完成。

单击对话框的确定，即在左侧“位置”中保存了这一路径，单击“文件-保存-保存图像”命名后确定即可保存为jpg格式文件用于打印。

3、右击“位置”栏中刚刚保存的路径，单击“编辑—显示高度配置文件”，图片下出现高程图，在高程图中移动光标可实时显示该位置距起点公里数、高度等信息，同时在地图上出现一个红箭头指示高程图中所对应的位置。

此时可以再次保存该图，就是带有高程图的卫星图了。

高程图显示最低海拔、平均海拔、最高海拔，距离及误差等信息。

在Google Earth上显示等高线/newOperate/html/5/51/512/16498.html1.原料先从/SELECTION/inputCoord.asp网站上下载SRTM数据。

在世界地图上，先选取你要下载的区域，然后下载GeoTIF数据，下载来的文件是ZIP压缩文件，请先解压，解压来的文件名如Z_58_8.TIF，请不要修改文件名。

(备注：下载的时候选择TIF格式而不是选择ASC格式，我原来就下载了STRM数据，但结果打开后发现是ASC数据，只好重新下载TIF数据，我下载了59_5这个格子来做的实验，下载完的数据是ZIP的，需要解压缩。

如果下载中国覆盖范围附近STRM大概就在4GB样子。

)2.工具1.如果电脑上还没有安装Global Mapper v9，请先安装，可以在下面的网址下载：/5z1gKhPK/Down/2007/09B/Global.Mapper.v9.00.zip/5z1gKhPK/Crack/2007/09B/Global.Mapper.v9.00-Crack.zip(破解文件，安装完第一个文件后，把这个压缩文件中的global_mapper9.exe复制到安装文件夹中即可)2.下载我制作的工具。

3.安装IIS5/6。

3.开始转换1.把TIF转为KML.运行KML2ContourMDB.exe，点击[GeoTIFF转KML]按钮，然后在弹出的新窗口中，分别执行以下操作：[添加文件]->选择解压后的tif文件->[转换]->在下面的文本框中生成Global Mapper脚本->[运行](备注：添加TIF文件的时候，你先要把TIF文件strm_59_5.tif文件名中的strm改成Z，即文件名为Z_59_5.tif，否则会提示”tm”错误什么的)点击运行之后，CPU开始100%，过一会后，内存也开始上升，最好先设置虚拟内存在1000M 以上。

巧用Google Earth 破解等高线知识难点浙江诸暨牌头中学地理组袁启木311825摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

关键词：Google earth global mapper Surfer 地标等高线地形图的绘制、判读及应用一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

巧用Google Earth 绘制等高线知识难点摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。

支持规则数据和散乱数据的三维插值，与Surfer软件定义的色标等级文件兼容，支持*.lvl和*.clr的颜色等级文件，支持*.dat *.txt *.grd等数据格式。

运用Google Earth和ArcGIS制作地方等高线地形图运用Google Earth和ArcGIS制作等高线地形图的方法，并且经过检验，与Google Earth 的误差很小，与当地真实地形很接近。

一、制作原理等高面与起伏的地面相切会得到切线。

在Google Earth中，把不同高度的半透明等高面相互叠加后，会得到海拔与图像灰度增减规律一致的效果（图2），即一定的灰度就代表某一海拔范围，这与规则网格DEM相似，可称其为类DEM。

类DEM与DEM一样，可在ArcGIS中直接生成等高线。

二、制作实例四川省安岳县东胜乡初级中学地理教师欲制作当地的等高线地形图。

1.准备工作1）安装Google Earth，联网状态下运行Google Earth软件。

在左侧的搜索栏中输入“四川省安岳县东胜乡”，浏览该地的数据，即下载东胜乡数据。

2）在Google Earth工具栏的选项中进行相关设置（图1）。

①设置显示经纬度为通用横轴墨卡托投影（UTM），以减少定位时的计算；②设置地形提升倍数为0.5，以减小像点位移误差，同时防止等高线替代误差过大。

图1 Google Earth的相关设置.在Google Earth中生成类DEM1）新建一个白色紧贴地面的四边形作为底色。

四边形内最高点为427m，最低点为281m，设等高距为20m，所以共有420m~300m 7个等高面。

2）复制粘贴该四边形，修改颜色为黑，透明度为10%。

设置海拔高度为绝对420m，并命名该四边形为“420m”。

3）复制420m等高面并粘贴，重命名并调整海拔高度为400m。

之后重复“复制、粘贴、重命名、调整海拔”的操作，直到300m等高面为止，得到图2的效果。

图2 在Google Earth中生成类DEM3.截图及图像预处理为保证图像不产生干扰信息，并且灰度值不发生变化，该步骤需注意以下两点：①截图时要去掉Google Earth中不必要的显示（视图菜单栏下进行设置）；②建议截图后使用画图软件进行编辑，并以BMP格式保存。

如何利用GlobalMapper基于谷歌高程生成等高线很多朋友现在都在使用万能地图下载器下载高程数据并生成等高线，除了万能地图下载器可以直接生成等高线之外，我们还可以用另外一款“神器”——Global Mapper来生成等高线，今天就介绍一下如何用Global Mapper来生成等高线并且进行坐标的转换等相关的操作。

工具/原料水经注万能地图下载器 Global Mapper方法/步骤1.打开水经注万能地图下载器，点击“高程”，将地图切换到高程地图（图1）。

图12.把自己需要下载的地方框选上并下载（图2），下载完成后导出成tif格式的高程数据。

．图23.将生成的tif格式高程数据加载到Global Mapper，效果如图3。

图34.点击“分析”→“生成等高线”将等高线生成，这里生成的是等高距为5m（图。

）5、图4．图45图5.可以通过点击“工具”→“控制中心”，选择将原有的tif高程数据隐藏（图6），隐藏后的效果如图7。

图6图76.点击“工具”→“设置”→“投影”可以对生成的数据的坐标系进行转换，这里我们将生成的等高线转换成80坐标系，投影选择“Gauss Krueger（3 degree zones）”，地区则是根据生成的等高线所在的经度选择，这里选择Zone 11 （28.5E – 31.5E），基准选择“XIAN 1980（CHINA）”，点击“确定”即可完成。

9，转换后的效果如图）8坐标系的转换（图图8图97.为了方便看图，我们还可以将网格显示出来，点击“工具”→“设置”→“一般设置”，网格显示选择“目前投影网络”，网格间距选择“自定义”并输入1000（图10），点击“确定”即可完成网格的显示（图11）。

图10图118.点击“文件”→“输出”→“输出矢量格式”即可将处理好的等高线导出，可以导出成dwg、shp、tab等主流地理信息系统软件使用的格式（图12），这里选择成dwg格式导出，在CAD中打开导出后的等高线如图13。

用google earth绘制等高线时，需注意，只有在具有立体视图的地方才可以。

当地图放大到一定程度时，我们会发现，看起来是立体的图像其实也只是一个平面。

在这样的地方是不能绘制等高线的。

通常只有在山区才可以实现等高线的绘制。

1.找到想要进行等高线绘制的区域，在界面左边任务栏的“位置”中，单击“我的位置”或者“临时位置”，再点击右键，选择“添加”-“多边形”，出现如下图所示对话框。

在地图上，用鼠标圈出将要绘制等高线的范围，点击“确定”。

这时，“位置”里多了一条关于刚才绘制的多边形的记录。

单击这条记录，右键选择“添加”-“属性”，再次调出如上图所示对话框，对多边形的名称、颜色、样式等进行设置。

最关键的是对该多边形的“海拔高度”进行设置。

设置完毕，会看到地图中的山体被多边形截面分成了出露在截面上的部分和覆盖在截面下的部分。

事实上，我们就是用这样一个具有确定海拔高度的平面去截山体，将相交面用线描绘出来即是这个山体在这个海拔高度的等高线。

2. 在“位置”里，单击“我的位置”或者“临时位置”或者其下的任意一条记录，再点击右键，选择“添加”-“路径”。

出现如下图所示对话框。

用鼠标在多边形截面和山体相交的部分上画线，一条等高线就作好了。

3.改变多边形的海拔高度，用同样的方法作另一个海拔高度的等高线。

在等高面（多边形）的“属性”设置里，将“海拔高度”设置为“贴近地面”。

如下图所示。

这么设置后，等高面就呈现如下图所示情况。

巧用Google Earth 绘制等高线知识难点摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。

支持规则数据和散乱数据的三维插值，与Surfer软件定义的色标等级文件兼容，支持*.lvl和*.clr的颜色等级文件，支持*.dat *.txt *.grd等数据格式。

教你用google地图画等高线（20张）首先，你的电脑要安装了sketchup8.0和Rhino5.0,然后打开sketchup
view>toolbars>google,这时候你的界面里多了google earth的工具栏,点击add location
那么就允许我以我爱的家乡青岛为例子来做个示范哈.
在地图上找到要转化地形的区域select region 选择图幅大小
然后你的sketchup里就有了一个平面的地图
点击add location旁边的toggle terrain，出现立体图了，有木有！然后选择块，右键unlock
进到组里面，将模型全选改个材质呗...随便你们..
另存为我“大青岛”！
打开Rhino>文件>导入>选择需要的格式和文件
看到地形了有木有.
选择导入的地形，选择嵌面，我们需要重建一下曲面参数的话随便大家了，可以看下预览，合适就行
OK生成后，把导入的物体删除掉选择等距断面线
选择要被等距截断的物体
然后需要确定一个区域，比如我是从0,0,0点到模型的最高点，可以仔细看下左下角视图确定的线段
然后输入距离，这里我做的是5m的等高线，确定
OK，生成了等高线，这里要注意，电脑不好的童鞋一定不要设的高差太小，这样很容易崩溃。

删掉面，只剩下线了，这样可以导出DWG文件在CAD里画平面啦！OK 全部OVER 谢谢大家。

用GoogleEarth制作3D等高线地图GoogleEarth相信大家不会陌生，是谷歌发布的一款电子地图软件，通过它可以查看通过卫星拍摄的地球表面图像。

针对这款软件的应用也是层出不穷，今天笔者为大家介绍一种新的应用——用GoogleEarth制作3D等高线地图。

北京市门头沟区妙峰山附近地区等高线地图（点击查看大图）如上图，我们通常所接触的等高线图/地图无论是纸质还是电子版本，很少能接触到3D界面的。

如果能够在电脑上方便的根据等高线图制作三维地图，打印输出之后对于一般户外应用还是有很大帮助的。

在开始制作之前，需要准备如下条件：1，GoogleEarth 软件下载地址：2，等高线图片文件ok，准备好后开始制作。

笔者前一页贴出的妙峰山等高线图是由网友制作的OZI地图，需要可以从下面地址下载：北京周边等高线图[点击下载]OziExplorer软件[点击下载]接着启动OziExplorer软件，打开我们刚刚下载的等高线图文件，找到门头沟妙峰山，并在妙峰山顶处创建一个航点（WPT）以备后面进行校准使用。

OziExplorer软件在刚刚创建的航点图标上点击右键选择属性—编辑位置，记录下该位置的经纬度坐标。

接着关闭对话框，并利用截图工具截取当前位置的等高线图。

如下图所示：利用截图工具截取的妙峰山附近等高线图接下来，我们启动Google Earth，马上就可以开始制作三维等高线图了。

启动GoogleEarth后，输入刚刚在OziExplorer中记录的妙峰山顶处的坐标，GoogleEarth会自动在卫星图像中标记该坐标并自动放大到坐标位置上空。

GoogleEarth接着，点击新增功能菜单中的“相片重叠”选项，出现设置对话框，如下图：在GoogleEarth中添加照片重叠功能对话框随便起一个名称后，点击“浏览”选择刚刚截取的妙峰山附近等高线图文件。

添加后自动在GoogleEarth中显示。

GoogleEarth这时我们需要调整刚添加的等高线图尺寸以符合GoogleEarth中的地形，在等高线图周围有几处绿色方框，利用它可以对等高线图进行放大、缩小等。

巧用Google Earth绘制三维等高线地形图摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Google earth 软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。

关键词：Google earth global mapper Surfer 地标等高线地形图的绘制、判读及应用一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Google earth, global mapper, Surfer.1.Google earth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。

用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。

如下图为三峡大坝的卫星地图。

2.Global Mapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。

它支持两种成像方式：体成像和等值面成像。

利用3D Surfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。

3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。

3D Surfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。

所需软件:步骤：1、 打开谷地，找到目标点位置。

使用 绘图一一矩形工具，绘出需要的范围。

（如果范围较大，建议分成 N 块矩形）2、 在侧边栏高程下载，选择已绘好的矩形，选择单个对象（点线 了高程点数数据之后，即可开始提取，选择保存提取数据的文件位置1、 谷地地理信息系统.exe 2、 谷歌地球-取点工具.exe3、 南方CASS cad 测量软件GoodytjISVer 1.3点工M 曹炬 Cass50 ForAutoCAD20IK 空耗就IH 占'J t ^111*1 匚HI ®址田点 r < *17re I啊需聞■: * J t «J AH .ABNi UN i »玉帕n 剌=3、点击侧边栏咼程数据提取，弹出提取窗，点击 计算咼程点数，有 ■EESiraw?件 n T!tipi .&!* 壽 aid MM irSEt44 =riRSS3、提取完成后得到一个CSV 格式的数据文件，用Excel 打开，数 据按编号-纬度-经度-高程的顺序调整位置，并去掉标题 i 3T - T" ~B - F A B D 1 坯冃箱■ 纬童m 1 < ------ ----- — T 匹：「・— -ib- E zu 2 10 117. ^79 2T. 5：：：2U. 16 9 I 27r 弓防54 1也町9 271T IS 3 20 11?. S77S Z 7. 5003 2TX 52-3 3 2 27. StliDG 117.277^ 273.533 4 30 117. STT9 2?, 4•抽化i 2T5L311 4 3 二仁电的TG 117.3779 Z75.311 5 40 117. S7T9 27. 4阴22 STRZIT 5 4 ：7.4B922 117.3779 3TB. 2TT 6 5Q 117. 377S> 2T, 4®B63 2BX 131 c 5 訂”疣璀花 117. 3779 263.131 7 6Q I17s 37T9 3T, 4I9BI5 2SB… 632 7 E ：7t 49015 HF 3T79 ：3B-632 B T 0 117. 377927. 49761 sgi.^rri B 7 ?7r 97^1 117, 3779 2&1.^74 g 6 0 117. STTP2 \ 4'?707 204- 016 4 g 27.49W 117,377? 10 g 0 117. 37T& 2 7. 436E1 SIT. MS 改 10 § 27.49653 UK 3779 11 10 0 117. m»27. 4'?&V9 S2EL17B 11 10 27H 495®0 LIT* 3779 325,178 12 Li 0 117,淞527, 50084 沁SEP 12 13 27. SDOSHr 117.37BE 260>. E2B 13 13 0 117. 5785 27B 5003 26X026 12 J2 27,5003 117T 3?B5 2£3B 026Q 坛i 口呼dfllrt;制毎an ifflKBi鬧H 帀；曲阿 L盟h 和灿gwrwr-=i. i-sa7 uTTItM r-.-.L ：!： ^i! ■ <'^L YTflnwri^ *11111^ ■•■II. *■ £tr J locoH3U^星ateJ 快歪瓯＜a- 口空題i^PMS 里岡际tfcS ，到龍汞計'） ：巧式"1邀翩；IJEJ-出&r* SUI T «HDW.!BlB55]5^fliftXt> . Hfl! m) - SB <*1 1■< B7. *¥in*- - ME 盂IT"，il>J.HrtlUMne'j. flrt l 时tn 存脚伙吋应前川呈埸诬PIRA ■用勺戟;借"宫齐评恥irf.tffii+i 侮 半问"质 av ；r"l* 爭PFr<4： r i.ifiyp_|l*4布諧耨味*1413 0117. 37S5 2= 459752S5L B9B 14 12 27.4^7£117- 2?B5 2C5L£9B 15 14 0ir a沁5 2T a49922266. 27 1514詁MH 11T.27I85ZEHLMt 1& 13 0117. 3785 2T. 4-^BEa 2K.T4 ia16 27.4酣朋ll；.S；f! & 沁?4H 16Q H7B3^85 2咒岭EH 375.306IT 1C 27,49815 117. 37 BE ZT& 20G 1B17Q 117. 3785 27. 4^761 2^OU W413 17：：7^9751 117+STBS 28(X 904 19 IB0117・ 3705 ST, 4日TW 闕乩喊1? IS27, <97OT117*37165. 293. SS61^0 ]L7. S*35 2'r,轴陆：J尼讷20 1927. «6S3117.27B53D2.797200 ]17. S?85 2 r. 4359 4 SOB. 231 213027.4S5W117, STBS：：jy.3bl210 117. 37022化EO081264.3572221U7+ 3792254,3ST220117.幻9畫27.50CS2S5. 9?^232227. 5QQQ117-3T92255- 9阳23£1117・ 379227. 4刖靑257.笙E 243327… 诃TE117.3792357.阳E24：0117・3792 2 匸 2 歿3332524 27. 49922 117. 3792 255. S3323 01代JT92 「•牡旣白26L 327曲2fi2T- 4 讯117.31^22^1 _. 2272G 0 117. ST92 2T. i?B152S5.01D 2?2627.4^919117.37S2265-61 a 20 2T 0117.却92 ZT, 4976 L 2T0LT15 282?27. < area117.37S2270i715 29 3® Q117, 3792 2T. 19707 283- 696 益28 2T沁wr 11592 28乳弗& , 3D 阳0117・ 3792 ST. 4M55 20S.31630Z? 27.4965311K379231 300117, 3732 2r. 33X 35431 SO 27.4=959911T. 3792 293.284 3231 0117. 27, SODS 1 248.74722 31 27. ：00E4LIT. 3793 24B. 747 3332Q in. sm Z7e500325»+ 3?E533S227. 50® 11L 3738 250.3S9到S30 117. 2?.佛昕启252.0473433ZT B<9m 117.3T9835監吋3534£1H7. S79S 27.畑2225X 7^：4巧1i家瓯佣恣 1 IT. ST93 35窑7^3B 350 117. 3^90 2", 4'aetT255- 234 35 117.3793255-394<7n11'- : a 4」用■常片91J _3E 1 1 7 冗TPFl7弓样fll 14、修改后的数据另存TXT格式的文本文件，将空格全部替换为半角的分隔符，（逗号）。
