曝气池计算

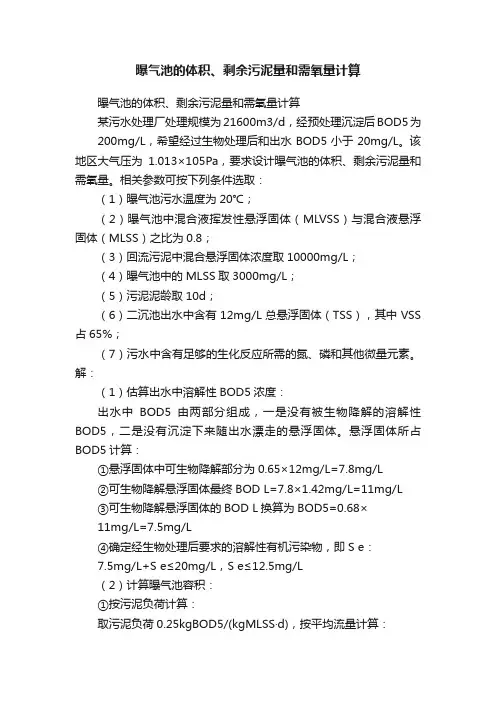

曝气池的体积、剩余污泥量和需氧量计算曝气池的体积、剩余污泥量和需氧量计算某污水处理厂处理规模为21600m3/d，经预处理沉淀后BOD5为200mg/L，希望经过生物处理后和出水BOD5小于20mg/L。

该地区大气压为1.013×105Pa，要求设计曝气池的体积、剩余污泥量和需氧量。

相关参数可按下列条件选取：（1）曝气池污水温度为20℃；（2）曝气池中混合液挥发性悬浮固体（MLVSS）与混合液悬浮固体（MLSS）之比为0.8；（3）回流污泥中混合悬浮固体浓度取10000mg/L；（4）曝气池中的MLSS取3000mg/L；（5）污泥泥龄取10d；（6）二沉池出水中含有12mg/L总悬浮固体（TSS），其中VSS 占65%；（7）污水中含有足够的生化反应所需的氮、磷和其他微量元素。

解：（1）估算出水中溶解性BOD5浓度：出水中BOD5由两部分组成，一是没有被生物降解的溶解性BOD5，二是没有沉淀下来随出水漂走的悬浮固体。

悬浮固体所占BOD5计算：①悬浮固体中可生物降解部分为0.65×12mg/L=7.8mg/L②可生物降解悬浮固体最终BOD L=7.8×1.42mg/L=11mg/L③可生物降解悬浮固体的BOD L换算为BOD5=0.68×11mg/L=7.5mg/L④确定经生物处理后要求的溶解性有机污染物，即S e：7.5mg/L+S e≤20mg/L，S e≤12.5mg/L（2）计算曝气池容积：①按污泥负荷计算：取污泥负荷0.25kgBOD5/(kgMLSS·d)，按平均流量计算：V=Q(S0－S e)/N s X=21600·(200－12.5)/0.25·3000m3=5400m3②按污泥泥龄计算：取Y=0.6kgMLVSS/kgBOD5，K d=0.08d-1V=QYθc(S0－S e)/X v(1+K dθc)=21600·0.6·10·(200－12.5)/3000·0.8·(1+0.08·10)m3=5625m3经过计算，可以取曝气池容积5700m3。

1、缺氧池、好氧池(曝气池)的设计计算：（1）、设计水量的计算由于硝化和反硝化的污泥龄和水力停留时间都较长，设计水量应按照最高日流量计算。

Q=K•Q式中：Q——设计水量，m3/d；Q——日平均水量，m3/d；K——变化系数；（2）、确定设计污泥龄θC需反硝化的硝态氮浓度为N O=N-0.05(S0-S e)-N e式中：N——进水总氮浓度，mg/L；S0——进水BOD值【1】，mg/L；S e——出水BOD值，mg/L；N e——出水总氮浓度，mg/L；反硝化速率计算K de=N OS0计算出Kde 值后查下表选取相应的VD/V值，再查下表取得θC值。

活性污泥工艺的最小污泥龄和建议污泥龄表（T=10℃）【3】单位：d 反硝化设计参数表（T=10~12℃） X 00.102θC •1.072(T -15)（3）、计算污泥产率系数 Y 【2】Y = K [0.75 +0.6- S 0 1+0.17θC •1.072(T -15)]式中：Y ——污泥产率系数，kgSS/kgBOD ；K ——修正系数，取 K =0.9 ；X 0 ——进水 SS 值 mg/L;T ——设计水温，与污泥龄计算取相同数值。

然后按下式进行污泥负荷核算：L S =SθC •Y (S 0 - S e )式中：L S ——污泥负荷，我国规范推荐取值范围为0.2~0.4kgBOD/(kgMLSS • d )。

反应池 MLSS 取值范围 10003× t E（4）、确定 MLSS(X)MLSS(X)取值通过查下表可得。

取定 MLSS(X)值后，应用污泥回流比 R 反复核算R =X X R - XX R =0.7 • SVI式中：R ——污泥回流比，不大于 150%；t E ——浓缩时间，其取值参见下表。

浓缩时间取值范围工艺选择无硝化有硝化有硝化反硝化有深度反硝化浓缩时间＜1.5~2h＜1.0~1.5h＜2h＜2.5h （5）、计算反应池容积V=24QθC Y(S0-S e)1000X计算出反应池容积V后，即可根据V/V的比值分别计算出缺氧D反应池和好氧反应池的容积。

曝气池设计计算第二部分：生化装置设计计算书说明：本装置污水原水为石油炼制污水、生活污水，要求脱氮。

污水处理时经隔油、LPC除油、再进行生化处理，采用活性污泥工艺。

根据处曝气池设计计算备注一、工艺计算（采用污泥负荷法计算）理要求选用前置反硝工艺——缺氧（A）、一级好氧（O1）、二级好氧（O2）三级串联方式，不设初沉池。

本设计的主要内容是一级好氧装置的曝气池、二沉池及污泥回流系统。

曝气池设计计算部分曝气池设计计算部分1．处理效率E%100%100⨯=⨯=LaLrLa Lt La E －式中 La ——进水BOD 5浓度，kg/m 3, La=0.2kg/m 3Lt ——出水BOD 5 浓度，kg/m 3，Lt ＝0.02kg/m 3 Lr ——去除的BOD 5浓度，kg/m 3Lr=0.2－0.02=0.18kg/m 3 %90%1002.002.02.0=⨯-=E 2．污水负荷N S 的确定选取N S ＝0.3 kgBOD 5／kgMLVSS ·d 3．污泥浓度的确定 （1）混合液污泥浓度（混合液悬浮物浓度）X (MLSS)()SVI110 3R r R X +⨯=式中 SVI ——污泥指数。

根据N S魏先勋305页BOD 去除率E＝90％ N S ＝0.3三废523页值，取SVI=120r——二沉池中污泥综合指数，取r=1.2R——污泥回流比。

取R=50%曝气池设计计算备注曝气池设计计算部分曝气池设计计算部分()3.35.01120102.15.03=+⨯⨯⨯=X kg/m 3（2）混合液挥发性悬浮物浓度X ＇ (MLVSS)X ＇＝f X式中 f ——系数，MLVSS/MLSS ，取f =0.7X ＇＝0.7×3.3＝2.3 kg/m 3（3）污泥回流浓度Xr333kg/m 102.112010 10=⨯=⋅=rSVI Xr4．核算污泥回流比R()RR X Xr +=1R R )1(3.310+⨯=R ＝49%，取50%5．容积负荷NvNv ＝X ＇Ns＝2.3×0.3＝0.69 X ＝3.3kg/m 3魏先勋305页X ＇=3.3kg /m 3 高俊发137页 Xr ＝10kg/m 3曝气池设计计算部分kgBOD 5/m 3·d 6．曝气池容积V3m 3763.03.218.02460 '=⨯⨯⨯=⋅⋅=NsX Lr Q V式中 Q ——设计流量，m 3/d 。

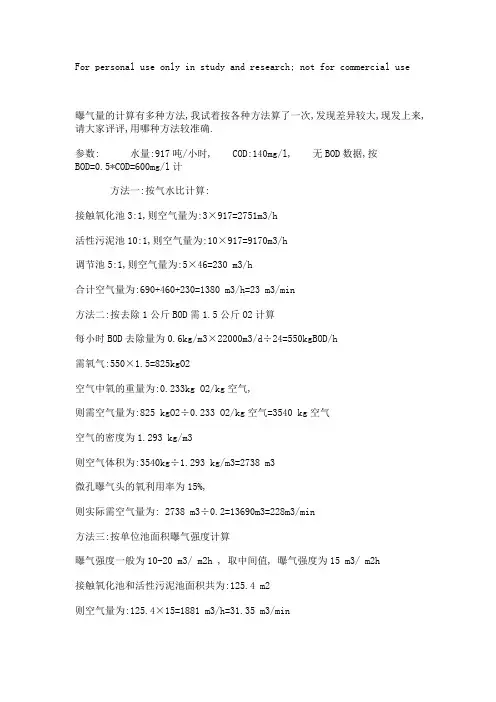

For personal use only in study and research; not for commercial use曝气量的计算有多种方法,我试着按各种方法算了一次,发现差异较大,现发上来,请大家评评,用哪种方法较准确.参数: 水量:917吨/小时, COD:140mg/l, 无BOD数据,按BOD=0.5*COD=600mg/l计方法一:按气水比计算:接触氧化池3:1,则空气量为:3×917=2751m3/h活性污泥池10:1,则空气量为:10×917=9170m3/h调节池5:1,则空气量为:5×46=230 m3/h合计空气量为:690+460+230=1380 m3/h=23 m3/min方法二:按去除1公斤BOD需1.5公斤O2计算每小时BOD去除量为0.6kg/m3×22000m3/d÷24=550kgBOD/h需氧气:550×1.5=825kgO2空气中氧的重量为:0.233kg O2/kg空气,则需空气量为:825 kgO2÷0.233 O2/kg空气=3540 kg空气空气的密度为1.293 kg/m3则空气体积为:3540kg÷1.293 kg/m3=2738 m3微孔曝气头的氧利用率为15%,则实际需空气量为: 2738 m3÷0.2=13690m3=228m3/min方法三:按单位池面积曝气强度计算曝气强度一般为10-20 m3/ m2h , 取中间值, 曝气强度为15 m3/ m2h接触氧化池和活性污泥池面积共为:125.4 m2则空气量为:125.4×15=1881 m3/h=31.35 m3/min调节池曝气强度为3m3/ m2h,面积为120 m2则空气量为3×120=360m3/h=6m3/min总共需要37.35 m3/min方法四:按曝气头数量计算根据停留时间算出池容,再计计算出共需曝气头350只,需气量为3 m3/h只, 则共需空气350×3=1050 m3/h=17.5 m3/min再加上调节池的需气量6 m3/min,共需空气:23.5 m3/min以上仅供参考，大设计院一般用气水，我们设计用经验值大约1公斤COD需要1公斤氧气曝气系统的设计与计算本设计采用鼓风曝气系统。

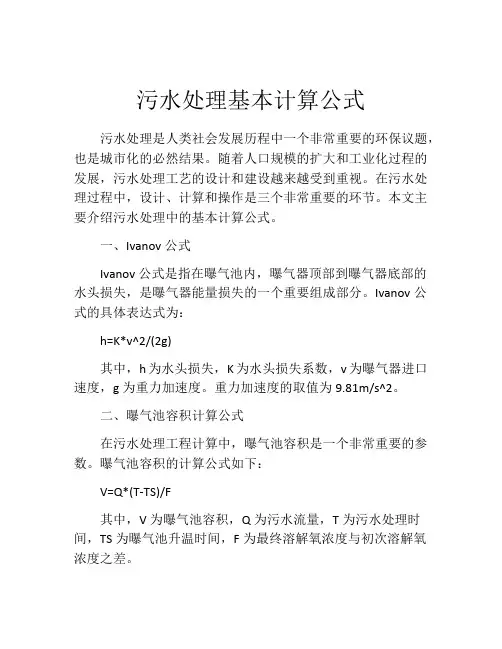

污水处理基本计算公式污水处理是人类社会发展历程中一个非常重要的环保议题，也是城市化的必然结果。

随着人口规模的扩大和工业化过程的发展，污水处理工艺的设计和建设越来越受到重视。

在污水处理过程中，设计、计算和操作是三个非常重要的环节。

本文主要介绍污水处理中的基本计算公式。

一、Ivanov公式Ivanov公式是指在曝气池内，曝气器顶部到曝气器底部的水头损失，是曝气器能量损失的一个重要组成部分。

Ivanov公式的具体表达式为：h=K*v^2/(2g)其中，h为水头损失，K为水头损失系数，v为曝气器进口速度，g为重力加速度。

重力加速度的取值为9.81m/s^2。

二、曝气池容积计算公式在污水处理工程计算中，曝气池容积是一个非常重要的参数。

曝气池容积的计算公式如下：V=Q*(T-TS)/F其中，V为曝气池容积，Q为污水流量，T为污水处理时间，TS为曝气池升温时间，F为最终溶解氧浓度与初次溶解氧浓度之差。

三、污泥产率计算公式污泥产率是指进入处理系统的有机物质所产生的污泥量与进入系统的有机物质总量之比。

污泥产率计算公式如下：Yp=(M-μ*X)/(Q×S)其中，Yp为污泥产率，M为污泥丰度，μ为比生长速率，X为进入系统的有机物质量，Q为进入系统的污水流量，S为进水中的总悬浮物浓度。

四、絮凝剂计算公式在污水处理过程中，添加絮凝剂可以有效地去除悬浮物和胶体颗粒。

絮凝剂的使用量计算公式如下：C=p/V其中，C为絮凝剂用量，p为絮凝剂加入污水中的浓度，V 为污水流量。

五、沉降池污泥床高度计算公式在污水处理工程中，沉降池是一种重要的处理设备。

沉降池污泥床高度计算公式如下：H=d-S其中，H为污泥床高度，d为进入污水的总悬浮物浓度，S 为出水中的总悬浮物浓度。

六、好氧池的进水和出水COD计算公式好氧池是污水处理过程中的一种重要设施。

好氧池的进水和出水COD计算公式如下：进水COD=（C1-Q2C2）/Q1出水COD=（Q1C1+Q2C2）/（Q1+Q2）其中，Q1和C1分别为进水流量和进水COD，Q2和C2分别为进水流量和进水COD。

3.1.7、曝气池设计计算本设计采用传统推流式曝气池。

3.1.7.1、污水处理程度的计算取原污水BOD 5值（S 0）为250mg/L ，经初次沉淀池及缺氧池、厌氧段处理，按降低25％*10考虑，则进入曝气池的污水，其BOD 5值（S α）为： S α＝250（1-25％）＝187.5mg/L计算去除率，对此，首先按式BOD5＝5⨯（1.42bX αC e ）=7.1X αC e 计算处理水中的非溶解性BOD 5值,上式中C e ——处理水中悬浮固体浓度，取用综合排放一级标准20mg/L; b-----微生物自身氧化率，一般介于0.05-0.1之间，取0.09； X α---活性微生物在处理水中所占比例，取值0.4 得BOD 5＝7.1⨯0.09⨯0.4⨯20＝5.1mg/L. 处理水中溶解性BOD 5值为：20-5.1＝14.9mg/L 去除率η＝92.05.1879.14187.5=-3.1.7.2、曝气池的计算与各部位尺寸的确定曝气池按BOD 污泥负荷率确定拟定采用的BOD-污泥负荷率为0.25BOD 5/(kgMLSS ·kg)但为稳妥计，需加以校核，校核公式：Ns=ηk2SefK 2值取0.0200,Se=14.9mg/L,η=0.92,f=.75.0MLSSMLVSS=代入各值，=Ns 242.00.920.7514.90.0200=⨯⨯BOD 5/(kgMLSS ·kg)计算结果确证，Ns 取0.25是适宜的。

(2)确定混合液污泥浓度（X ）根据已确定的Ns 值，查图*11得相应的SVI 值为120-140，取值140根据式 X=r R1RSV I 106+• X----曝气池混合液污泥浓度 R----污泥回流比取r=1.2,R=100％，代入得：X=r R 1R SV I 106+•＝4286112.11140106=+⨯•mg/L 取4300mg/L 。

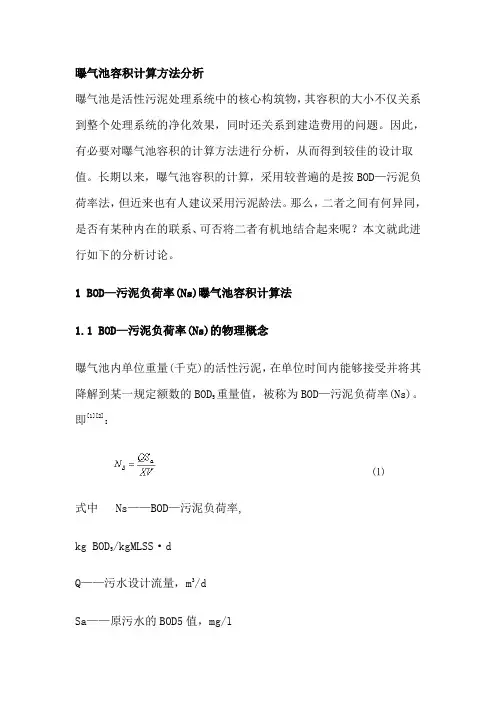

曝气池容积计算方法分析曝气池是活性污泥处理系统中的核心构筑物，其容积的大小不仅关系到整个处理系统的净化效果，同时还关系到建造费用的问题。

因此，有必要对曝气池容积的计算方法进行分析，从而得到较佳的设计取值。

长期以来，曝气池容积的计算，采用较普遍的是按BOD—污泥负荷率法，但近来也有人建议采用污泥龄法。

那么，二者之间有何异同，是否有某种内在的联系、可否将二者有机地结合起来呢？本文就此进行如下的分析讨论。

1 BOD—污泥负荷率(Ns)曝气池容积计算法1.1 BOD—污泥负荷率(Ns)的物理概念曝气池内单位重量(千克)的活性污泥，在单位时间内能够接受并将其降解到某一规定额数的BOD5重量值，被称为BOD—污泥负荷率(Ns)。

即[1][2]：⑴式中 Ns——BOD—污泥负荷率,kg BOD5/kgMLSS·dQ——污水设计流量，m3/dSa——原污水的BOD5值，mg/lX——曝气池内混合液悬浮固体浓度(MLSS),mg/lV——曝气池容积，m31.2 曝气池物料平衡方程式如图1为完全混合活性污泥系统的物料平衡图[1][4]。

在稳定条件下，对于系统中的有机物进行物料平衡，则有：⑵整理得：⑶由莫诺(Monod)方程式的推论知[1][4] ：⑷代入式⑶，并整理得：⑸或⑹又⑺代入式⑹得：⑻或⑼式中 X V——曝气池混合液挥发性悬浮固体浓度(MLVSS),mg/lS e——处理水出水有机物浓度，mg/l——有机物降解速度，K2——有机物降解常数。

1.3 曝气池容积计算由式⑴有：⑽将式⑼代入式⑽得：⑾式⑽即为按BOD—污泥负荷率法计算曝气池容积得计算公式，式⑾为经变换后得计算公式。

2 污泥龄(θc)曝气池容积计算法2.1 污泥龄(θc)的物理概念曝气池内活性污泥总量与每日排放污泥量之比，称为污泥龄(θc)。

也即劳伦斯—麦卡蒂(Lawrence—McCayty)的“生物固体平均停留时间” [1]。

即：⑿式中θc——污泥龄，dΔXv——曝气池内每日增加的挥发性污泥量(Vss)，kmg/l其它——同前2.2 生物增长基本方程式在曝气池内，活性污泥微生物的增殖是微生物的合成和内源代谢共同活动的结果。

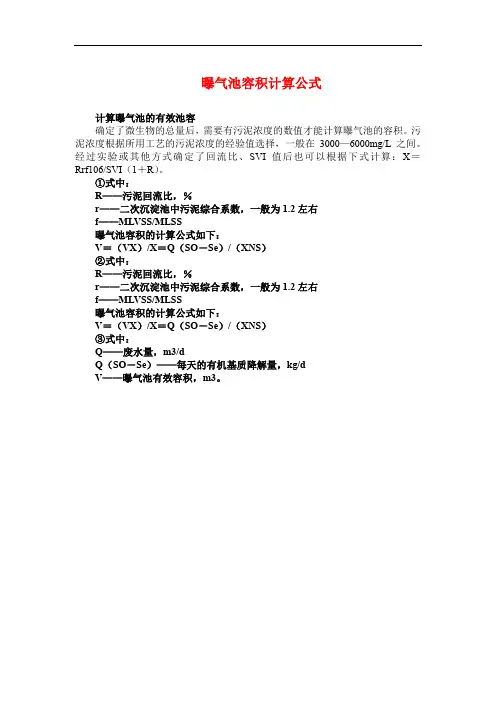

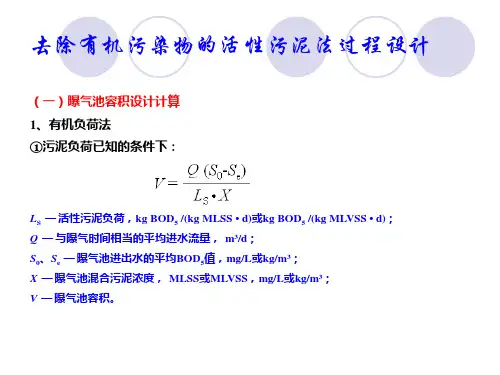

曝气池容积计算公式
计算曝气池的有效池容
确定了微生物的总量后，需要有污泥浓度的数值才能计算曝气池的容积。

污泥浓度根据所用工艺的污泥浓度的经验值选择，一般在3000—6000mg/L之间。

经过实验或其他方式确定了回流比、SVI值后也可以根据下式计算：X＝Rrf106/SVI（1＋R）。

①式中：
R——污泥回流比，％
r——二次沉淀池中污泥综合系数，一般为1.2左右
f——MLVSS/MLSS
曝气池容积的计算公式如下：
V＝（VX）/X＝Q（SO－Se）/（XNS）
②式中：
R——污泥回流比，％
r——二次沉淀池中污泥综合系数，一般为1.2左右
f——MLVSS/MLSS
曝气池容积的计算公式如下：
V＝（VX）/X＝Q（SO－Se）/（XNS）
③式中：
Q——废水量，m3/d
Q（SO－Se）——每天的有机基质降解量，kg/d
V——曝气池有效容积，m3。

曝气池容积、污泥龄、加P、N计算一、曝气池容积(m3)曝气池容积V=L×Q÷（1000×SLR×N）L：曝气池进水BOD浓度（mg/L）Q：流量（m3/d）SLR:污泥负荷（kgBOD/kgmLss.d）N:曝气池混合液悬浮固体平均浓度例：BOD去处率为70%L=1500×30%=450 mgBOD/LQ=24000 m3/dSLR=0.1 kgBOD/kgmLss.dN=3.5 g/L得出:(450×24000) ÷(1000×0.1×3.5)=30857 m3二、污泥龄（mLss×曝气池有效容积）÷（24小时×每小时排泥流量×回流mLss）三、加N、P计算(100:5:1)加N=总水量×进水BOD×5÷（100×1000×0.46）式中0.46:尿素氮含量46%加P计算方式只需将式中5换为1,0.46换为P含量即可(P 含量一般为26%,P中含N约12%)四、污泥负荷（NS）污泥负荷是指单位质量的活性污泥在单位时间内所去处的污染物的量，污泥负荷在微生物代谢方面的含义就是F/M 比值。

在污泥增加的不同阶段，污泥负荷各不相同，净化效果也不一样，因此污泥负荷是活性污泥法设计和运行的主要叁数之一，一般来说，污泥负荷在0.3-0.5kgBOD/kg mLss.d 范围时,BOD去处率可达90%以上,SVI为80-150,污泥的吸附性能和沉降性能都较好。

NS=F/M=QS/VXQ=每天进水量m3/d S=BOD浓度mg/LV=曝气池有效容积m3 X=污泥浓度mg/L例：一段A/O池進水CODcr按1700mg/l計，出水按600mg/l 計，MLSS按2400 mg/l計，每班嚗氣8小時。

24000(水量)×( 1700－600 ) ×0.5(B/C比)Ns ＝22000(A/O池容積) ×2400(MLSS)Ns ＝0.25Kg BOD /( KgMLSS．d )五、污泥体积指数（SVI）指曝气池混合液经30分钟沉淀后1g干污泥所占湿污泥体积（ml/g）,（SVI一般为50-150比较正常）SVI=（混合液30分钟沉降比%×10）÷混合液污泥浓度（g/l）六、流速计算流速（U）=V÷A V：流量 A：管道截面积七：预酸化度计算预酸化度按以下公式计算：注：VFA（挥发性脂肪酸）主要由约90%乙酸和10%的丙酸组成，而1 meq 乙酸相当于64mg COD，1 meq 丙酸相当于112mg COD，则1meqVFA相当于69mg的COD 。

曝气池容积计算方法分析曝气池是活性污泥处理系统中的核心构筑物，其容积的大小不仅关系到整个处理系统的净化效果，同时还关系到建造费用的问题。

因此，有必要对曝气池容积的计算方法进行分析，从而得到较佳的设计取值。

长期以来，曝气池容积的计算，采用较普遍的是按BOD—污泥负荷率法，但近来也有人建议采用污泥龄法。

那么，二者之间有何异同，是否有某种内在的联系、可否将二者有机地结合起来呢？本文就此进行如下的分析讨论。

1 BOD—污泥负荷率(Ns)曝气池容积计算法1.1 BOD—污泥负荷率(Ns)的物理概念曝气池内单位重量(千克)的活性污泥，在单位时间内能够接受并将其降解到某一规定额数的BOD5重量值，被称为BOD—污泥负荷率(Ns)。

即[1][2]：⑴式中 Ns——BOD—污泥负荷率,kg BOD5/kgMLSS·dQ——污水设计流量，m3/dSa——原污水的BOD5值，mg/lX——曝气池内混合液悬浮固体浓度(MLSS),mg/lV——曝气池容积，m31.2 曝气池物料平衡方程式如图1为完全混合活性污泥系统的物料平衡图[1][4]。

在稳定条件下，对于系统中的有机物进行物料平衡，则有：⑵整理得：⑶由莫诺(Monod)方程式的推论知[1][4] ：⑷代入式⑶，并整理得：⑸或⑹又⑺代入式⑹得：⑻或⑼式中 X V——曝气池混合液挥发性悬浮固体浓度(MLVSS),mg/lS e——处理水出水有机物浓度，mg/l——有机物降解速度，K2——有机物降解常数。

1.3 曝气池容积计算由式⑴有：⑽将式⑼代入式⑽得：⑾式⑽即为按BOD—污泥负荷率法计算曝气池容积得计算公式，式⑾为经变换后得计算公式。

2 污泥龄(θc)曝气池容积计算法2.1 污泥龄(θc)的物理概念曝气池内活性污泥总量与每日排放污泥量之比，称为污泥龄(θc)。

也即劳伦斯—麦卡蒂(Lawrence—McCayty)的“生物固体平均停留时间” [1]。

即：⑿式中θc——污泥龄，dΔXv——曝气池内每日增加的挥发性污泥量(Vss)，kmg/l其它——同前2.2 生物增长基本方程式在曝气池内，活性污泥微生物的增殖是微生物的合成和内源代谢共同活动的结果。

曝气池设计计算曝气池是水处理工艺中重要的一部分，它的作用是利用微生物的代谢作用将水中的有机物质降解，净化水质。

设计一个合适的曝气池对整个水处理工艺的稳定运行非常重要。

本文将介绍曝气池的设计和计算方法。

曝气池的基本原理曝气池又称为活性池，它是一种利用机械或者自然通气的方法，将氧气送入水中供微生物呼吸代谢的设备。

曝气池里的水通过微生物的代谢作用，将有机物质进行降解，同时释放出二氧化碳和水。

在这个过程中，曝气池内的氧气是必不可少的，它可以维持微生物的正常代谢活动。

曝气池的设计需要考虑到一系列参数，包括曝气量、曝气时间、水深、水温等等。

现在我们就来具体介绍一下曝气池的设计和计算方法。

曝气池的设计和计算方法曝气量的计算曝气量是指向曝气池中供氧所需的氧气流量。

曝气量的计算公式如下：曝气量 = 生化需氧量(BOD) * 放氧量 / 溶解氧利用效率其中，BOD是进入曝气池中的有机污染物的总量，放氧量是指在曝气时间内需要向水中通氧气的总量，溶解氧利用效率则是曝气池内细菌利用氧气的效率。

曝气池的曝气时间计算曝气时间是指水在曝气池中停留的时间，也就是水的停留时间。

曝气池的曝气时间一般取决于进入曝气池中的污染物浓度和在处理水的过程中需要达到的效果。

曝气时间的计算公式如下：曝气时间 = 污水进出水中某个指标的浓度差 / 处理效率 / 单位面积水量其中，处理效率是指在曝气时间内水处理系统能达到的效率，单位是千克/天/平方米。

单位面积水量是指曝气池中单位面积的水体的流量，通常表示为立方米/平方米/小时。

曝气池的水深计算曝气池的水深对水处理工艺的稳定运行同样非常重要。

一般情况下，曝气池的深度根据需求确定，但是不要超过4米，因为过深的曝气池会增加氧气向底部输送的难度。

曝气池的进出水管道设计曝气池进出水管道的设计需要从流量、水头、管道内径等方面考虑。

通过合理的进出水管道设计，不仅可以保证水处理系统的高效运行，还可以避免管道爆炸或者漏水等问题。

3.1.7、曝气池设计计算本设计采用传统推流式曝气池。

3.1.7.1、污水处理程度的计算取原污水BOD 5值（S 0）为250mg/L ，经初次沉淀池及缺氧池、厌氧段处理，按降低25％*10考虑，则进入曝气池的污水，其BOD 5值（S α）为： S α＝250（1-25％）＝187.5mg/L计算去除率，对此，首先按式BOD5＝5⨯（1.42bX αC e ）=7.1X αC e 计算处理水中的非溶解性BOD 5值,上式中C e ——处理水中悬浮固体浓度，取用综合排放一级标准20mg/L; b-----微生物自身氧化率，一般介于0.05-0.1之间，取0.09； X α---活性微生物在处理水中所占比例，取值0.4 得BOD 5＝7.1⨯0.09⨯0.4⨯20＝5.1mg/L. 处理水中溶解性BOD 5值为：20-5.1＝14.9mg/L 去除率η＝92.05.1879.14187.5=-3.1.7.2、曝气池的计算与各部位尺寸的确定曝气池按BOD 污泥负荷率确定拟定采用的BOD-污泥负荷率为0.25BOD 5/(kgMLSS ·kg)但为稳妥计，需加以校核，校核公式：Ns=ηk2SefK 2值取0.0200,Se=14.9mg/L,η=0.92,f=.75.0MLSSMLVSS=代入各值，=Ns 242.00.920.7514.90.0200=⨯⨯BOD 5/(kgMLSS ·kg)计算结果确证，Ns 取0.25是适宜的。

(2)确定混合液污泥浓度（X ）根据已确定的Ns 值，查图*11得相应的SVI 值为120-140，取值140根据式 X=r R1RSV I 106+• X----曝气池混合液污泥浓度 R----污泥回流比取r=1.2,R=100％，代入得：X=r R 1R SV I 106+•＝4286112.11140106=+⨯•mg/L 取4300mg/L 。

曝气池风量计算曝气池是污水处理中重要的设备之一，主要是通过曝气来提高水体中的氧气含量，从而加速污物的分解和处理。

曝气池中曝气系统的设计和运行效率直接影响到整个污水处理系统的稳定性和处理效果，其中风量计算是曝气系统设计中的重要环节之一。

曝气池风量计算需要考虑多个因素，包括曝气池的水深、水质、底部曝气管道的布置和气体分布等因素。

以下是详细的曝气池风量计算方法：1.计算曝气池的氧气需求量曝气池中氧气需求量是衡量污水中的有机物质和氮、磷等化学成分分解所需氧气量的指标。

曝气池中的氧气需求量通常可以通过以下公式计算得出：OD= [(Q x COD x P)/34000] + [(Q x TN x P)/43000] + [(Q x TP x P)/31000]其中，OD为曝气池中的氧气需求量，Q为污水处理量，COD、TN和TP分别为污水中的化学需氧量、氨氮和总磷，P为污水中的氧气需氧率，通常取值在1-2毫克/升。

2.计算曝气池的氧气传输率曝气池中氧气的传输率是指氧气从曝气管道中进入污水中的速率，通常通过测算溶解氧浓度的变化来计算得出。

氧气传输率主要与曝气系统的风量密切相关，可以通过以下公式计算得出：KLa=（C*-C）/（HxL）其中，KLa为氧气传输率，C*为曝气池中饱和溶解氧浓度，C为曝气池中实测溶解氧浓度，H为液相传质系数，通常取值在0.4-0.8/h，L为曝气池的水深。

3.计算曝气池的风量曝气池的风量需根据氧气需求量和氧气传输率来计算，通常可通过以下公式计算得出：Qa= OD / KLa其中，Qa为曝气池的风量，OD为氧气需求量，KLa为氧气传输率。

根据计算结果确定曝气池的风机功率和曝气管道的数量和布局，以确保氧气的均匀分布和曝气系统的高效运行。

总的来说，曝气池风量计算需要考虑多方面的因素，包括氧气需求量、氧气传输率和曝气系统的风机功率等，只有在全面考虑的基础上进行精确的计算和设计，才能确保曝气系统的高效运行，从而提高整个污水处理系统的处理效率和稳定性。

曝气池氧的含量计算公式引言。

曝气池是污水处理工艺中常见的一种处理装置，通过曝气设备将空气注入曝气池中，从而促进微生物的生长和代谢，加速有机物的降解。

曝气池中的氧含量是影响污水处理效果的重要参数之一。

因此，正确计算曝气池中的氧含量对于保证污水处理效果具有重要意义。

曝气池氧的含量计算公式。

曝气池中的氧含量可以通过以下公式进行计算：DO = (Q x S) / (V x K2)。

其中，DO为曝气池中的氧含量，单位为mg/L；Q为曝气设备的进气量，单位为m3/h；S为空气中的氧含量，单位为mg/m3；V为曝气池的有效容积，单位为m3；K2为氧的传质系数，单位为m/h。

公式中的各项参数说明。

1. 进气量（Q），曝气设备进气的总量，通常以每小时进气量（m3/h）表示。

2. 空气中的氧含量（S），空气中氧的含量，通常为20.95mg/m3。

3. 曝气池的有效容积（V），曝气池中实际参与氧传质的有效容积，通常以m3表示。

4. 氧的传质系数（K2），氧在水中的传质系数，通常以m/h表示。

计算步骤。

1. 首先确定曝气设备的进气量（Q），通常可以通过设备参数或者测量得到。

2. 然后确定空气中的氧含量（S），通常取空气中氧的含量为20.95mg/m3。

3. 确定曝气池的有效容积（V），通常通过测量得到。

4. 最后确定氧的传质系数（K2），通常可以通过实验或者文献资料得到。

应用举例。

假设某曝气池的进气量为100m3/h，空气中的氧含量为20.95mg/m3，曝气池的有效容积为200m3，氧的传质系数为0.5m/h，那么可以通过公式计算曝气池中的氧含量：DO = (100 x 20.95) / (200 x 0.5) = 10.475mg/L。

这样，我们就可以得到曝气池中的氧含量为10.475mg/L。

结论。

曝气池氧的含量计算公式可以帮助我们准确地确定曝气池中的氧含量，从而为污水处理工艺的优化和调整提供重要的参考依据。

在实际应用中，我们可以根据曝气设备的参数和曝气池的实际情况，通过公式计算得到曝气池中的氧含量，从而更好地控制污水处理过程，提高处理效果，保护环境。
