下载文档原格式
哈氏合金介绍及常用材质、什么是哈氏合金，主要用在那些方面啊电脑里关于这个的太多，打包都要发好几个文件夹的，麻烦。
选一点好了。
哈斯特洛依（HASTELLOY）镍基合金哈斯特洛依合金是镍-钼，镍-铬-钼系合金。
早期的（Ni60-Mo19-Fe20）哈斯特洛依A解决了耐蚀合金领域内耐盐酸腐蚀的问题。
但它只能用于70℃以下的盐酸腐蚀。
适当提高钼并降低铁而发展的哈斯特洛依B(0Ni65Mo28Fe5)和哈斯特洛依B2(00Ni70M028)，则可用于沸腾温度下任意浓度的盐酸，甚至在硫酸、氢氟酸中也有良好的耐腐蚀性。
哈斯特洛依B2因超低碳量含量，其耐蚀性比哈斯特洛依B优良。
哈斯特洛依B3是一个增加的牌号，热稳定性比B2好。
同样具有卓越的抗盐酸、硫酸、醋酸和磷酸及其它非氧化性环境腐蚀的能力。
哈斯特洛依A、B、B2Ni-Mo合金在盐酸中有良好的耐蚀性，但在加有氧或氧化剂的介质中，则耐蚀性显著下降。
为克服该合金在还原、氧化复合介质中的低耐蚀性，发展了哈斯特洛依C （Ni60Cr16Mo16W4）。
含Mo量在25%~30%的Ni-Mo合金有二个敏化区，1200~1300℃和600~900℃均有含钼较高的析出相沿晶界沉淀导致晶粒边缘微区钼贫化而产生晶间腐蚀，降低碳、硅和铁，添加钨、钒和铌可改善在盐酸和硫酸中抗晶间腐蚀性能。
哈斯特洛依C经600~1150℃敏化处理后在盐酸、硫酸、铬酸中还是出现晶间腐蚀，晶粒边缘微区的贫钼与贫铬导致产生晶间腐蚀的原因。
在哈斯特洛依C中Si能显著加速σ相的形成，据此发展了第二代的低碳（0.03%）、低硅（0.03%）哈斯特洛依C276（000Cr16Ni60Mo16W4）。
它不但具有高的抗还原性介质和氧化性介质腐蚀的能力，而且还能抗点蚀和缝隙腐蚀。
但该合金仍有金属间相和碳化物析出。
不能抗高温浓硫酸的腐蚀。
在通过Ar-O2炼钢和电渣重熔等提纯处理来降低二次碳化物析出的数量或加Ti。
进一步发展了极低碳（≤0.015%）和低硅（0.08%）加Ti、不含W的第三代合金哈斯特洛依C-4（000Cr16Ni63Mo16Ti）。
铁钴镍合金材料参数铁钴镍合金材料参数——为高性能应用而生引言：在现代科技发展迅猛的时代，材料科学作为一门重要学科，不断推动着各个领域的进步。
铁钴镍合金作为一类重要的功能材料，因其独特的物理和化学性质，在航空航天、汽车制造、电子设备等领域中得到了广泛应用。
本文将深入探讨铁钴镍合金的参数特征、性能优势以及发展前景，并回顾其应用历程，以帮助读者全面理解这一主题。
一、铁钴镍合金材料参数的简介1.1 化学成分铁钴镍合金是指以铁、钴和镍为基本元素的合金材料。
根据不同比例和添加元素的差异，可以获得不同类型的铁钴镍合金。
常见的铁钴镍合金包括Fe-Co-Ni、Fe-Co-Ni-Cu、Fe-Co-Ni-Mo等。
1.2 结构特点铁钴镍合金具有面心立方结构或体心立方结构，这使得它们在高温和低温环境中都能保持良好的稳定性。
由于其晶粒细小，具有优异的力学性能和耐腐蚀性能。
二、铁钴镍合金材料参数的性能优势2.1 优良的热稳定性铁钴镍合金具有出色的高温稳定性，可以在高温环境下长时间工作而不失效。
这使得它们在航空航天领域中得到广泛应用，如发动机涡轮盘、喷气发动机叶片等部件。
2.2 良好的机械性能铁钴镍合金拥有优秀的机械性能，高韧性和抗拉强度。
这使得它们在制造领域中应用广泛，如汽车发动机部件、工具和模具等。
2.3 良好的磁性能铁钴镍合金具有优良的磁性能，具有高磁导率和低磁滞损耗。
这使得它们在电子设备领域中得到广泛应用，如传感器、电感器和电机。
三、铁钴镍合金材料参数的应用前景铁钴镍合金由于其出色的性能，被广泛应用于许多领域，并具有广阔的前景。
3.1 新能源领域随着新能源汽车的兴起，铁钴镍合金作为电池材料备受关注。
其优异的导电性和循环稳定性，使之成为锂离子电池和燃料电池的理想选择。
3.2 航空航天领域铁钴镍合金在航空航天领域具有重要的地位。
其出色的高温稳定性和机械性能，使之成为制造航空发动机、航天器结构件以及高温陶瓷基复合材料的理想材料。
司太立合金介绍
司太立（Stellite）是一种能耐各种类型磨损和腐蚀以及高温氧化的硬质合金。
即通常所说的钴基合金，司太立合金由美国人Elwood Hayness 于1907年发明。
司太立合金是以钴作为主要成分，含有相当数量的镍、铬、钨和少量的钼、铌、钽、钛、镧等合金元素，偶而也还含有铁的一类合金。
根据合金中成分不同，它们可以制成焊丝，粉末用于硬面堆焊，热喷涂、喷焊等工艺，也可以制成铸锻件和粉末冶金件。
1.铸棒
连铸生产线，直径为2.5-8.0mm的钴基、镍基系列合金，成分均匀，无偏析，杂质含量少，表面光洁，直径公差小，长度可自由选择，适合于氧乙缺焊和钨极氩弧焊工艺。
2.粉末
合金粉末适用工艺包括等离子堆焊、等离子喷涂、氧-乙炔喷焊、高频重熔、超音速喷涂及粉末冶金等。
3.管状焊丝
直径1.2mm-5.0mm、合金含量可≥50%的铁基、镍基、钴基、碳化钨、不锈钢等材料，用于埋弧焊、明弧焊、气体保护焊、线材电弧喷涂、氧-乙炔焊等的管状焊丝、焊棒。
可用于冶金、矿山、电力、机械等耐磨、耐蚀、耐高温场合。
4.电焊条
5.铸件
司太立合金铸件适用于核电、石化、电力、电池、玻璃、轻工、食品等诸多领域。
具有耐磨、耐蚀、抗氧化和耐高温特性。
常用的产品有阀芯、阀座、轴类、轴套、泵类部件，玻璃、电池模具、喷嘴及切割刀具等。
合金类别有：Co基合金铸件、Ni基合金铸件、Fe基合金铸件。
司太立粉末冶金制品采用钴基、镍基或铁基合金雾化粉末，经压制、烧结、精加工制成。
主要产品有阀杆、阀芯（球）、阀座、阀圈、密封环、木材锯齿、轴承泵、轴承球等。
镍基合金铸件。

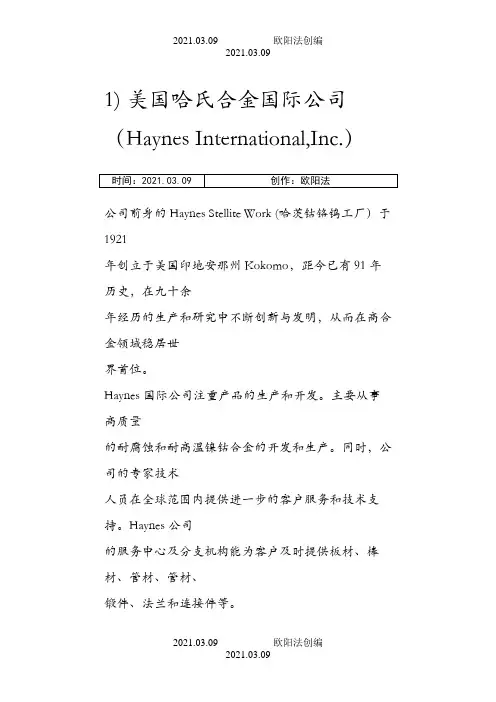

1) 美国哈氏合金国际公司（Haynes International,Inc.）公司前身的Haynes Stellite Work (哈茨钴铬钨工厂）于1921年创立于美国印地安那州 Kokomo，距今已有91年历史，在九十余年经历的生产和研究中不断创新与发明，从而在高合金领域稳居世界首位。
Haynes 国际公司注重产品的生产和开发。
主要从事高质量的耐腐蚀和耐高温镍钴合金的开发和生产。
同时，公司的专家技术人员在全球范围内提供进一步的客户服务和技术支持。
Haynes公司的服务中心及分支机构能为客户及时提供板材、棒材、管材、管材、锻件、法兰和连接件等。
(2) 哈氏合金 (Hastelloy alloy)哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基CrNi或CrNiMo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。
哈氏合金(Hastelloy alloy)一．目前主要分为B、C、G三个系列，它主要用于铁基CrNi或CrNiMo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。
哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B系列：B → B2(00Ni70Mo28) → B3C系列：C → C276(00Cr16Mo16W4) →C4(00Cr16Mo16) → C22 (00Cr22Mo13W3) →C2000(00Cr20Mo16)G系列：G → G3（00Cr22Ni48Mo7Cu）→G30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B2)、N10276(C276)、N06022(C22)、N06455(C4)和N06985(G3)。
二、典型哈氏合金化学成分材料的化学成分Ni Cr Mo Fe C Si Co Mn P S W V CuNb+TaN10665 (B2) 基≤1.0 26.0~30 ≤2.0 ≤0.02≤0.10 ≤1.0 ≤1.0 ≤0.04 ≤0.03N10276 (C276) 基 14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01 ≤0.08 ≤2.5 ≤1.0 ≤0.04 ≤0.03 3.0~ 4.5 ≤0.035N06007 (G3) 基 21.0~23.5 6.0~ 8.0 18.0~21≤0.015 ≤1.0 ≤5.0 ≤1.0 ≤0.04 ≤0.03 ≤1.51.5~2.5 ≤0.50三、力学性能哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为188不锈钢的两倍。

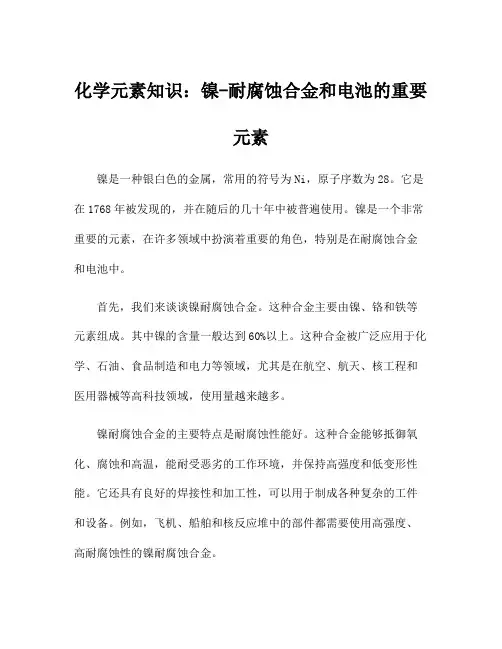

化学元素知识：镍-耐腐蚀合金和电池的重要元素镍是一种银白色的金属，常用的符号为Ni，原子序数为28。
它是在1768年被发现的，并在随后的几十年中被普遍使用。
镍是一个非常重要的元素，在许多领域中扮演着重要的角色，特别是在耐腐蚀合金和电池中。
首先，我们来谈谈镍耐腐蚀合金。
这种合金主要由镍、铬和铁等元素组成。
其中镍的含量一般达到60%以上。
这种合金被广泛应用于化学、石油、食品制造和电力等领域，尤其是在航空、航天、核工程和医用器械等高科技领域，使用量越来越多。
镍耐腐蚀合金的主要特点是耐腐蚀性能好。
这种合金能够抵御氧化、腐蚀和高温，能耐受恶劣的工作环境，并保持高强度和低变形性能。
它还具有良好的焊接性和加工性，可以用于制成各种复杂的工件和设备。
例如，飞机、船舶和核反应堆中的部件都需要使用高强度、高耐腐蚀性的镍耐腐蚀合金。
其次，让我们来谈谈镍在电池中的重要性。
镍是一种非常重要的电池材料，特别是在镍氢电池和镍镉电池中。
镍氢电池是广泛应用的一种充电式电池，它可以像普通干电池一样使用，只是在电量用完之后，可以通过充电器再次充电，反复使用。
它有高容量、长寿命、安全可靠等优点，已经被广泛用于移动电话、数码相机、笔记本电脑和电子手表等设备中。
而镍镉电池则常被用于高要求的电器设备，例如用于卫星和军事设备。
这两种电池都少不了使用到含有镍的材料。
要用镍制成电池，有许多问题需要解决。
镍电极材料需要满足高电容、高反应速率、良好的循环寿命和稳定性等要求。
而且，在电池反应中，还有一些不可避免的问题，如材料膨胀、风险安全等。
因此，针对这些问题，科学家们在材料制备、电极构造、电池组装等方面不断进行研究，不断提出新的解决方案和材料。
通过不断的努力，逐步实现了电池的能量密度提高、成本降低等目标。
总之，镍是一个非常重要的元素，在耐腐蚀合金和电池中扮演着重要的角色。
无论是在高科技行业，还是在普通消费领域，镍都是我们生活中不可或缺的一部分。
相信在科学家们的不懈努力下，未来镍的应用领域还将继续拓展和深化，为我们的生产和工作带来更多的好处。
英科耐尔合金成分英科耐尔合金，学名Inconel，是一种特种金属材料，具有高抗腐蚀性和高温强度。
其主要成分是镍和铬，其中镍含量达到70%以上，还含有锰、铁、硅、钼等元素。
这些元素的含量和比例不同，可以制造出不同种类的英科耐尔合金，以适应不同的使用环境和要求。
英科耐尔合金的具体成分和特性如下：1. 镍（Ni）：Ni是英科耐尔合金中最主要的成分，具有很高的化学稳定性和耐腐蚀性。
它可以提高材料的强度和韧性，并使其具有良好的高温强度和耐蠕变性。
2. 铬（Cr）：Cr是英科耐尔合金中第二大的成分，与Ni一起提高了材料的耐腐蚀性和高温强度。
Cr可以防止材料在高温下氧化，并防止晶间腐蚀和应力腐蚀开裂。
3. 钨（W）：W是提高英科耐尔合金耐高温和抗蠕变能力的重要元素之一。
它可以增加材料的硬度和强度，减少材料的延展性。
4. 铁（Fe）：Fe是英科耐尔合金中含量最低的元素之一，但是它仍然对材料的抗氧化性能和耐腐蚀性能有影响。
5. 硅（Si）：Si可以提高英科耐尔合金的高温强度和抗蠕变性能，但是过多的Si会降低材料的抗腐蚀能力。
6. 锰（Mn）：Mn对英科耐尔合金的高温强度和蠕变性能有积极作用，但是过多的Mn会引起杂质产生。
英科耐尔合金的特点是高强度、高硬度、高温强度和优异的耐腐蚀性能。
它广泛应用于高温和腐蚀性环境下的各种工业领域，如石化、航空、航天、核工业、制药等行业。
此外，英科耐尔合金还被用于制造各种高精度的零部件、阀门、管道、反应器、燃烧室热保护罩等。
总之，英科耐尔合金成分中的镍和铬是其最主要成分，钨可以提高耐高温和抗蠕变能力，硅和锰也对其性能产生影响。
英科耐尔合金的成分和特性使其成为一种重要的特种金属材料，在工业生产和科学研究中起着重要作用。
Inconel〔英科乃尔〕、Incoloy、Monel〔蒙乃尔〕简介一，Inconel〔英科乃尔〕镍铬铁耐热耐蚀合金.Inconel是the International Nickel Co.公司的注册商标镍铬合金INCONEL 是一种以镍为主要成分的奥氏体超耐热合金。
源于镍铬合金中所含的钼、铌固溶体强化效应，在低温至1093℃的范围内，具有超高强度、非凡的抗疲劳特性，被广泛用于航空事业，适宜制作在1100℃以下承受低载荷的抗氧化零件。
在700℃时具有高的抗拉强度、疲劳强度、抗蠕变强度和断裂强度，在1000℃时具有高抗氧化性，在低温下具有稳定的化学性能，良好的焊接性能，易加工性。
虽然该合金是为适应高温环境的强度而设计，但该合金铬、钼的高含量对众多腐蚀媒介，从高度氧化环境到一般腐蚀环境，均具有高度抗蚀损斑、抗裂变腐蚀能力，表现出卓越的耐腐蚀特性。
对氯化物污染的媒介如海水、地热水、中性盐以及盐水，也有超强的抗腐蚀作用。
同时，该合金具有高度成型性，较许多以镍为主的合金更易焊接。
在被焊接的条件下，该合金仍然具有抗晶间腐蚀的能力。
从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。
可用做航空发动机零部件、喷气式飞机引擎、宇航结构部件、化工设备、波纹管补偿器膨胀节、垃圾现代化处理设备、接触海水并承受高机械应力的场合、海洋构造物、盐水环境等。
化学成分：〔举例〕Inconel 625Ni〔62％〕–Cr〔23％〕–Mo〔9％〕Inconel718Ni〔55％〕–Cr〔21％〕–Mo〔2.8％〕二，Incoloy镍铬铁合金是the International Nickel Co.公司的注册商标。
Incoloy是一种镍铬铁合金，是的固溶态高强度奥氏体镍-铁-铬合金，是为温度升高时抗氧化和碳化而设计的。
Incoloy合金有很多种类：常见的如Incoloy800、Incoloy800H、Incoloy800HT、Incoloy825、Incoloy840、Incoloy901、Incoloy925、Incoloy20、Incoloy330、Incoloy 25-6Mo等。

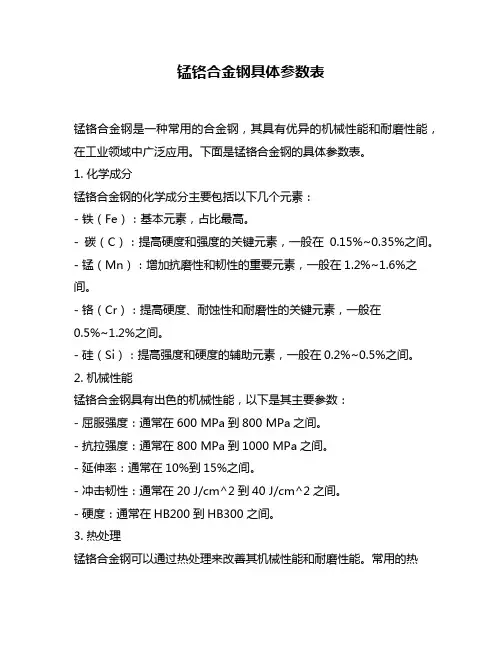

锰铬合金钢具体参数表锰铬合金钢是一种常用的合金钢，其具有优异的机械性能和耐磨性能，在工业领域中广泛应用。
下面是锰铬合金钢的具体参数表。
1. 化学成分锰铬合金钢的化学成分主要包括以下几个元素：- 铁（Fe）：基本元素，占比最高。
- 碳（C）：提高硬度和强度的关键元素，一般在0.15%~0.35%之间。
- 锰（Mn）：增加抗磨性和韧性的重要元素，一般在1.2%~1.6%之间。
- 铬（Cr）：提高硬度、耐蚀性和耐磨性的关键元素，一般在0.5%~1.2%之间。
- 硅（Si）：提高强度和硬度的辅助元素，一般在0.2%~0.5%之间。
2. 机械性能锰铬合金钢具有出色的机械性能，以下是其主要参数：- 屈服强度：通常在600 MPa到800 MPa之间。
- 抗拉强度：通常在800 MPa到1000 MPa之间。
- 延伸率：通常在10%到15%之间。
- 冲击韧性：通常在20 J/cm^2到40 J/cm^2之间。
- 硬度：通常在HB200到HB300之间。
3. 热处理锰铬合金钢可以通过热处理来改善其机械性能和耐磨性能。
常用的热处理方法包括正火、淬火和回火。
正火可以提高钢材的硬度和强度，淬火可以增加其耐磨性，而回火可以提高其韧性和冲击韧性。
4. 应用领域锰铬合金钢由于其优异的机械性能和耐磨性能，在各个工业领域中得到广泛应用。
以下是一些典型的应用领域：- 制造业：锰铬合金钢常用于制造机械零件、工具、模具等。
- 汽车工业：锰铬合金钢常用于制造汽车发动机零件、传动系统零件等。
- 石油化工：锰铬合金钢常用于制造石油化工设备、管道等。
- 采矿业：锰铬合金钢常用于制造采矿设备、破碎机零件等。
5. 注意事项在使用锰铬合金钢时，需要注意以下几点：- 确保材料的质量和成分符合要求，以避免因材料问题导致的失效。
- 在热处理过程中，严格控制温度和时间，以确保获得理想的机械性能。
- 在使用过程中，避免超载和过度磨损，以延长材料的使用寿命。

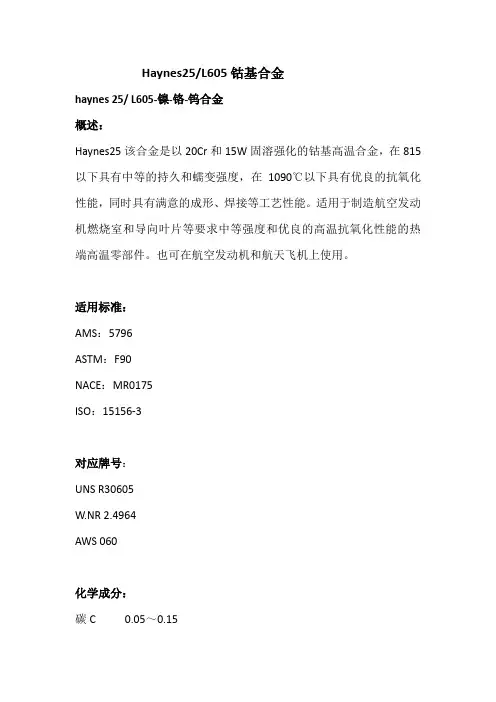

Haynes25/L605钴基合金haynes 25/ L605-镍-铬-钨合金概述：Haynes25该合金是以20Cr和15W固溶强化的钴基高温合金，在815以下具有中等的持久和蠕变强度，在1090℃以下具有优良的抗氧化性能，同时具有满意的成形、焊接等工艺性能。
适用于制造航空发动机燃烧室和导向叶片等要求中等强度和优良的高温抗氧化性能的热端高温零部件。
也可在航空发动机和航天飞机上使用。
适用标准：AMS：5796ASTM：F90NACE：MR0175ISO：15156-3对应牌号：UNS R30605W.NR 2.4964AWS 060化学成分：碳C 0.05～0.15铬Cr 19.0～21.0镍Ni 9.0～11.0钨W 14.0～16.0钴Co 余锰Mn 1.00～2.00铁Fe 不大于3.0硅Si 不大于0.40磷P 不大于0.040硫S 不大于0.030物理性能：密度9.13g/cm3熔点1330-1410℃热导率10.5(100℃)λ/(W/m℃)比热容377J/kg℃弹性模量231GPa剪切模量89GPa电阻率 1.12μΩ?m泊松比0.286线膨胀系数12.9(20~100℃)a/10-6℃-1力学性能：抗拉强度960σb/MPa屈服强度340σp0.2/MPa延伸率35σ5 /%布氏硬度282 HBS应用：主要在引进机种上使用，用于制造导向呈片、涡轮外环、外壁、涡流器、封严片等高温零部件。
可生产供应各种变形产品，如薄板、中板、带材、棒材、锻件、丝材以及精密铸件。
规格范围：板材：厚壁规格（min-max）：Φ0.1mm-Φ200.0mm丝材：Φ0.1mm-Φ3.0mm直条或卷条：Φ2.0mm–Φ300.0mm我公司材料之多不能一一列出，以上部分供参考。
上海商虎：TEL:①⑤③①⑥②O⑤⑧⑧⑥应用领域包括：燃气涡轮机和轴承的零部件。
18种铸造合金元素作用详解为了改善和提高钢的某些性能和使之获得某些特殊性能而有意在冶炼过程中加入的元素称为合金元素。
常用的合金元素有铬、镍、钼、钨、钒、钛、铌、锆、钴、硅、锰、铝、铜、硼及稀土等。
磷、硫、氮等在某些情况下也起到合金的作用。
（1）Cr铬能增加钢的淬透性并有二次硬化的作用，可提高碳钢的硬度和耐磨性而不使钢变脆。
含量超过12%时，使钢有良好的高温抗氧化性和耐氧化性腐蚀的作用，还增加钢的热强性。
铬为不锈钢耐酸钢及耐热钢的主要合金元素。
铬能提高碳素钢轧制状态的强度和硬度，降低伸长率和断面收缩率。
当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。
含铬钢的零件经研磨容易获得较高的表面加工质量。
铬在调质结构中的主要作用是提高淬透性，使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。
含铬的弹簧钢在热处理时不易脱碳。
铬能提高工具钢的耐磨性、硬度和红硬性，有良好的回火稳定性。
在电热合金中，铬能提高合金的抗氧化性、电阻和强度。
（2）Ni镍在钢中强化铁素体并细化珠光体，总的效果是提高强度，对塑性的影响不显著。
一般地讲，对不需调质处理而在轧钢、正火或退火状态使用的低碳钢，一定的含镍量能提高钢的强度而不显著降低其韧性。
据统计，每增加1%的镍约可提高强度29.4Pa。
随着镍含量的增加，钢的屈服程度比抗拉强度提高的快，因此含镍钢的比可较普通碳素钢高。
镍在提高钢强度的同时，对钢的韧性、塑性以及其他工艺的性能的损害较其他合金元素的影响小。
对于中碳钢，由于镍降低珠光体转变温度，使珠光体变细；又由于镍降低共析点的含碳量，因而和相同的碳含量的碳素钢比，其珠光体数量较多，使含镍的珠光体铁素体钢的强度较相同碳含量的碳素钢高。
反之，若使钢的强度相同，含镍钢的碳含量可以适当降低，因而能使钢的韧性和塑性有所提。
镍可以提高钢对疲劳的抗力和减小钢对缺口的敏感性。
ni55化学成分表
摘要：
1.引言：介绍ni55 的化学成分表
2.主体：详细列出ni55 的化学成分及其含量
3.结论：总结ni55 的化学成分特点
正文：
【引言】
i55 是一种镍基合金，具有高强度、高韧性和良好的耐腐蚀性能，广泛应用于航空航天、石油化工、核工业等领域。
了解Ni55 的化学成分对于分析其性能和应用具有重要意义。
本文将详细介绍Ni55 的化学成分表。
【主体】
i55 的化学成分主要包括以下几种元素：
1.镍（Ni）：作为Ni55 的主要成分，镍的含量一般在55% 左右。
2.铬（Cr）：铬是Ni55 中的重要合金元素，一般含量在15%-25%。
3.铁（Fe）：Ni55 中的铁含量较低，一般在5%-15%。
4.钴（Co）：钴的含量一般在5%-15%。
5.钼（Mo）：钼的含量一般在5%-10%。
6.钨（W）：钨的含量一般在2%-5%。
7.铼（Re）：铼的含量一般在0.1%-0.5%。
以上这些元素的含量决定了Ni55 的性能和特点。
【结论】
i55 的化学成分主要包括镍、铬、铁、钴、钼、钨和铼等元素，其中镍含量最高，为55% 左右。
NI55化学成分表
1. 元素组成
NI55是一种合金钢，主要包含镍（Ni）和铬（Cr）两种元素。
其具体的元素组
成可能会根据生产方法和材料的具体类型有所调整。
2. 碳含量
碳是NI55中的重要元素之一，它对于材料的强度和硬度有着重要影响。
具体的碳含量会根据不同的生产工艺和材料类型有所变化，一般会在一定的范围内。
3. 锰含量
锰是NI55中的一种合金元素，它对于材料的韧性和抗冲击性能有一定的改善作用。
锰含量的具体数值也会根据不同的生产工艺和材料类型有所变化。
4. 硅含量
硅也是NI55中的一种合金元素，它对于材料的强度和耐磨性有一定的改善作用。
硅含量的具体数值同样会根据不同的生产工艺和材料类型有所变化。
5. 磷含量
磷是NI55中的有害元素之一，它会对材料的韧性和耐腐蚀性能产生不良影响。
因此，磷含量的控制是非常重要的。
6. 硫含量
硫同样是NI55中的有害元素之一，它会对材料的热加工性能产生不良影响。
因此，硫含量的控制同样非常重要。
7. 其他元素
除了上述的主要元素外，NI55还可能包含其他一些微量元素，如钛、硼等。
这些元素对于材料的性能也会产生一定的影响。
请注意，上述的化学成分表只是一个大致的参考，具体的成分可能会根据不同的生产工艺和材料类型有所变化。
因此，在实际应用中，需要根据具体的材料规格和生产工艺来确定其具体的化学成分。
合金元素及其在合金中的作用一、合金元素钢中的作用为了改善和提高钢的某些性能和使之获得某些特殊性能而有意在冶炼过程中加入的元素称为合金元素。
常用的合金元素有铬（Cr ) 、镍（Ni ) 、钼（Mo）、钨（w ）、钒（V）。
钛( Ti)、铌（Nb )、锆（Zr）、钴（Co）、硅（Si）、锰（Mn)、铝（Al )、铜（Cu ) 、硼（B ) 、稀土 ( Re）等。
磷（P）、硫（S ) 、氮（N ）等在某些情况下也起到合金元素的作用。
1、铬(Cr)铬能增加钢的淬透性并有二次硬化作用。
可提高高碳钢的硬度和耐磨性而不使钢变脆；含量超过12%时。
使钢有良好的高温抗氧化性和耐氧化性介质腐蚀的作用。
还增加钢的热强性，铬为不锈耐酸钢及耐热钢的主要合金元素。
铬能提高碳素钢轧制状态的强度和硬度。
降低伸长率和断面收缩率。
当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。
含铬钢的零件经研磨容易获得较高的表面加工质量。
铬在调质结构钢中的主要作用是提高淬透性。
使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。
含铬的弹簧钢在热处理时不易脱碳。
铬能提高工具钢的耐磨性、硬度和红硬性。
有良好的回火稳定性。
在电热合金中，铬能提高合金的抗氧化性、电阻和强度。
(1)对钢的显做组织及热处理的作用A、铬与铁形成连续固溶体，缩小奥氏体相区城。
铬与碳形成多种碳化物，与碳的亲和力大于铁和锰而低于钨、钼等．铬与铁可形成金属间化合物σ相(FeCr)B、铬使珠光体中碳的浓度及奥氏体中碳的极限溶解度减少C、减缓奥氏体的分解速度，显著提高钢的淬透性．但亦增加钢的回火脆性倾向(2)对钢的力学性能的作用A、提高钢的强度和硬度．时加入其他合金元素时，效果较显著B、显著提高钢的脆性转变温度C、在含铬量高的Fe-Cr合金中，若有σ相析出，冲击韧性急剧下降(3)对钢的物理、化学及工艺性能的作用A、提高钢的耐磨性，经研磨，易获得较高的表面光洁度B、降低钢的电导率，降低电阻温度系数C、提高钢的矫顽力和剩余磁感．广泛用于制造永磁钢D、铬促使钢的表面形成钝化膜，当有一定含量的铭时，显著提高钢的耐腐蚀性能（特别是硝酸）。
