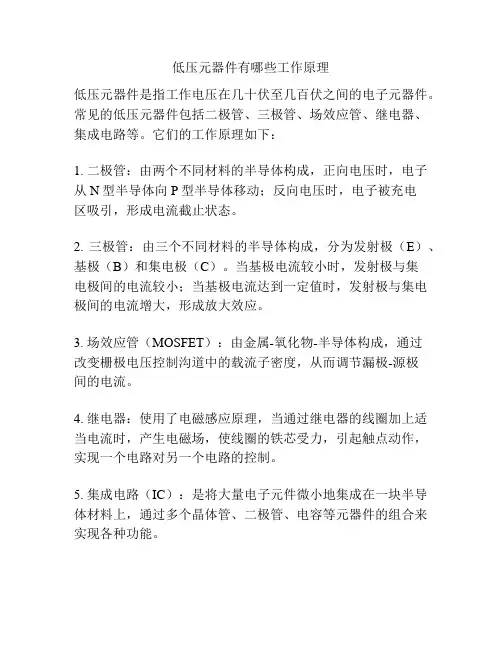

低压元器件有哪些工作原理
低压元器件是指工作电压在几十伏至几百伏之间的电子元器件。
常见的低压元器件包括二极管、三极管、场效应管、继电器、集成电路等。
它们的工作原理如下：
1. 二极管：由两个不同材料的半导体构成，正向电压时，电子从N型半导体向P型半导体移动；反向电压时，电子被充电
区吸引，形成电流截止状态。
2. 三极管：由三个不同材料的半导体构成，分为发射极（E）、基极（B）和集电极（C）。
当基极电流较小时，发射极与集
电极间的电流较小；当基极电流达到一定值时，发射极与集电极间的电流增大，形成放大效应。
3. 场效应管（MOSFET）：由金属-氧化物-半导体构成，通过
改变栅极电压控制沟道中的载流子密度，从而调节漏极-源极
间的电流。
4. 继电器：使用了电磁感应原理，当通过继电器的线圈加上适当电流时，产生电磁场，使线圈的铁芯受力，引起触点动作，实现一个电路对另一个电路的控制。
5. 集成电路（IC）：是将大量电子元件微小地集成在一块半导体材料上，通过多个晶体管、二极管、电容等元器件的组合来实现各种功能。
这些低压元器件在电路中扮演重要角色，可以用于电流的控制、放大、开关等功能。

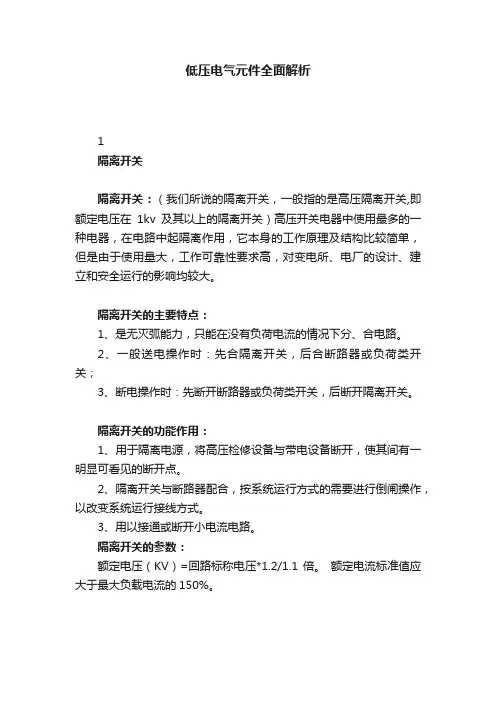

低压电气元件全面解析1隔离开关隔离开关：（我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关）高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点：1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。
隔离开关的功能作用：1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
3、用以接通或断开小电流电路。
隔离开关的参数：额定电压（KV）=回路标称电压*1.2/1.1 倍。
额定电流标准值应大于最大负载电流的150%。
2断路器断路器：是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
断路器的作用：切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

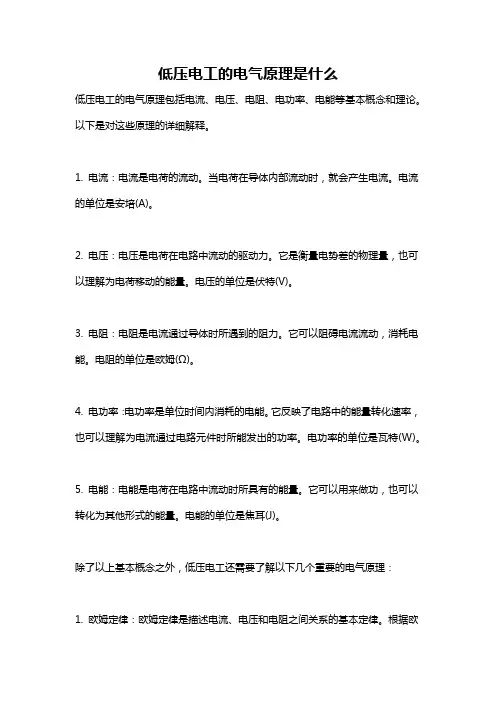

低压电工的电气原理是什么低压电工的电气原理包括电流、电压、电阻、电功率、电能等基本概念和理论。
以下是对这些原理的详细解释。
1. 电流：电流是电荷的流动。
当电荷在导体内部流动时，就会产生电流。
电流的单位是安培(A)。
2. 电压：电压是电荷在电路中流动的驱动力。
它是衡量电势差的物理量，也可以理解为电荷移动的能量。
电压的单位是伏特(V)。
3. 电阻：电阻是电流通过导体时所遇到的阻力。
它可以阻碍电流流动，消耗电能。
电阻的单位是欧姆(Ω)。
4. 电功率：电功率是单位时间内消耗的电能。
它反映了电路中的能量转化速率，也可以理解为电流通过电路元件时所能发出的功率。
电功率的单位是瓦特(W)。
5. 电能：电能是电荷在电路中流动时所具有的能量。
它可以用来做功，也可以转化为其他形式的能量。
电能的单位是焦耳(J)。
除了以上基本概念之外，低压电工还需要了解以下几个重要的电气原理：1. 欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的基本定律。
根据欧姆定律，电流与电压成正比，与电阻成反比。
公式为：I = V/R，其中I为电流，V为电压，R为电阻。
2. 布尔定律：布尔定律是描述并联电阻总阻值的定律。
根据布尔定律，多个电阻并联时，总阻值等于各个电阻的倒数之和的倒数。
公式为：1/Rt = 1/R1 + 1/R2 + 1/R3 + ...，其中Rt为总阻值，R1、R2、R3等为并联电阻的阻值。
3. 基尔霍夫定律：基尔霍夫定律是描述电流、电压和电阻之间关系的基本定律。
根据基尔霍夫定律，一个闭合电路中的电流代数和为零，一个闭合电路中的电压代数和为零。
这两个定律分别称为基尔霍夫电流定律和基尔霍夫电压定律。
4. 电能转换：电能可以被转换为其他形式的能量，如热能、光能、机械能等。
这涉及到电路中各个元件的能量转换和利用。
以上是低压电工的电气原理的一些基本概念和理论。
了解这些原理可以帮助低压电工进行电路的设计、电气设备的安装与维护、故障排除等工作。
常用低压电器原理与结构低压电器是指电气设备工作电压不超过1000V的电器设备。
常用的低压电器有开关、插座、电源适配器、电磁阀等。
以下将介绍低压电器的原理与结构。
1.开关原理与结构：开关是控制电路的通断状态的电器元件。
通常包括导电触点、断电触点、弹簧机构、外壳等组成部分。
其原理是通过机械移动触点，使通路发生断开或闭合。
常用的开关有按钮开关、刀开关、微动开关等。
按钮开关通过按压按钮来控制开关的通断状态；刀开关通过旋转刀片来控制开关的通断状态；微动开关通过杠杆或者按压动作使开关产生瞬时的通断状态。
2.插座原理与结构：插座是连接电器设备与电源之间的接口设备，通常包括插孔、导电片、弹簧片、外壳等组成部分。
其原理是通过插头与插孔的配合，使电流能够传输到电器设备。
常用的插座有家用插座、工业插座、室外插座等。
家用插座常见的是三插孔插座，其中两插孔为供电，一插孔为地线，以保证电器设备的安全使用。
工业插座通常带有防水、防尘、防电弧等功能，以满足工业环境的需求。
3.电源适配器原理与结构：电源适配器是将电源的电能经过适配和变换，转化为适合电子设备使用的电能的电气设备。
其原理是通过变压器将交流电压转变为适合设备使用的低压直流电压。
电源适配器通常包括变压器、整流器、滤波器等组成部分。
变压器用于将输入的交流电压转换为输出的低压交流电压；整流器用于将低压交流电压转换为低压直流电压；滤波器用于过滤电源中的杂波和纹波。
4.电磁阀原理与结构：电磁阀是通过电磁力控制流体通断的电气设备。
其原理是通过电流通过线圈产生的磁场引起阀芯移动，从而控制阀门的通断状态。
电磁阀通常包括线圈、阀芯、阀体等组成部分。
线圈中通过电流产生的磁场引起阀芯移动，从而控制阀门的开启和关闭；阀体内有进出口，通过电磁阀的开启和关闭控制流体的通断。
以上是常用低压电器的原理与结构的简要介绍，低压电器在现代生活和工业中扮演着重要的角色，为人们的生产和生活提供了便利。
常用低压电器及电气控制原理低压电器是指工作电压在1000伏以下的电器设备，包括了电动机、电磁阀、电热器、接触器等。
低压电器常用于家庭、商业、工业等场所，起到控制、保护和传输电能的作用。
以下是常用的低压电器及其电气控制原理的介绍。
1.电动机：电动机是将电能转化为机械能的设备，用于驱动各种机械设备。
通常通过控制电动机的输入电压和频率来实现对电动机的控制。
电动机的原理是利用电磁感应的原理，当通过电动机的绕组中通电时，绕组会产生磁场，与电磁场相互作用产生力矩，从而带动电动机转动。
2.接触器：接触器是一种用来控制大电流电路的电器设备，通常用于控制电动机的启停和正反转等操作。
接触器的原理是利用电磁铁产生吸合力，使得触点闭合或断开电路。
当通过接触器的控制回路通电时，电磁铁产生磁场，吸引触点闭合；当控制回路断电时，磁场消失，触点断开。
3.热继电器：热继电器是通过温度变化来控制电路的一种电器设备。
通常用于对电动机进行过载保护。
热继电器的原理是利用双金属片的热膨胀性质，在温度升高时使得触点断开，起到保护电动机的作用。
4.电磁阀：电磁阀是一种用来控制液体或气体流动的设备，通常通过对电磁阀的电磁线圈通电或断电来控制阀门的开启和关闭。
电磁阀的原理是利用电磁线圈产生磁场，使得阀门的阀芯移动，从而改变阀门的开闭程度。
5.空气开关：空气开关是一种用来控制空压机等设备运行的设备。
空气开关的原理是利用空气压力的变化来控制开关的闭合和断开。
当压力达到设定值时，开关闭合，电路通电；当压力低于设定值时，开关断开，电路断电，从而控制设备的启停。
6.定时器：定时器是一种用来进行时间控制的设备，常用于控制灯光、电磁锁等的开启和关闭时间。
定时器的原理是利用计时芯片和时钟电路来记录时间，当设定时间到达时，触发开关动作，控制电路的状态。
以上是常用的低压电器及其电气控制原理的介绍。
这些电器设备在各个领域都有广泛的应用，通过对它们的控制，实现对电能的有效利用和保护。

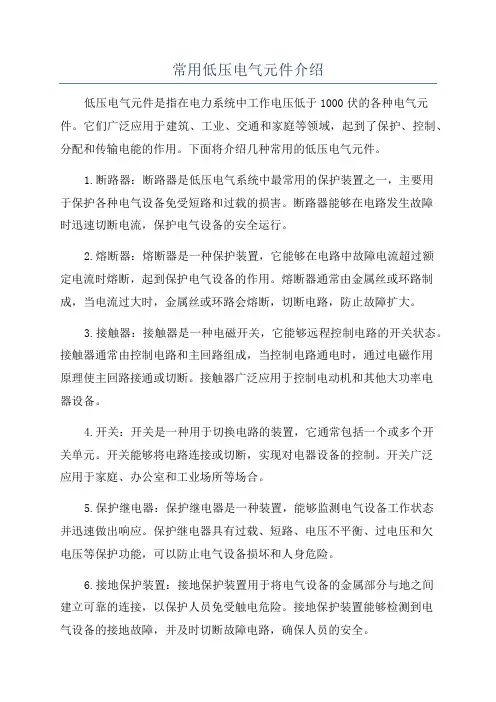

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。
它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。
下面将介绍几种常用的低压电气元件。
1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。
断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。
2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。
熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。
3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。
接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。
接触器广泛应用于控制电动机和其他大功率电器设备。
4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。
开关能够将电路连接或切断，实现对电器设备的控制。
开关广泛应用于家庭、办公室和工业场所等场合。
5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。
保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。
6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。
接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。
7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。
变压器广泛应用于电力系统、工业设备、家庭电器等领域。
8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。
控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。
9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

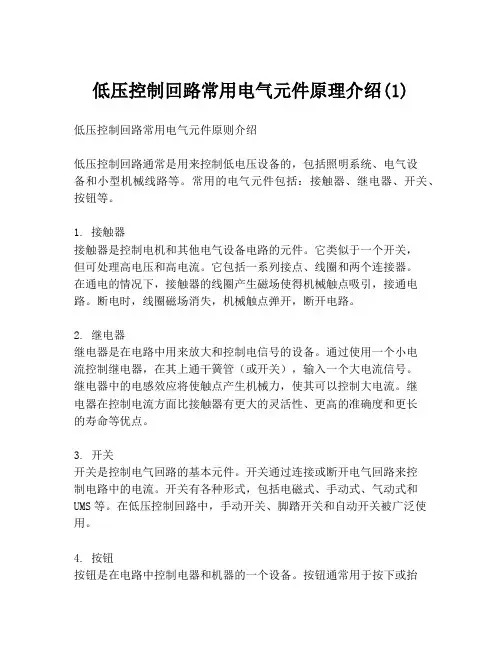

低压控制回路常用电气元件原理介绍(1)低压控制回路常用电气元件原则介绍低压控制回路通常是用来控制低电压设备的，包括照明系统、电气设备和小型机械线路等。
常用的电气元件包括：接触器、继电器、开关、按钮等。
1. 接触器接触器是控制电机和其他电气设备电路的元件。
它类似于一个开关，但可处理高电压和高电流。
它包括一系列接点、线圈和两个连接器。
在通电的情况下，接触器的线圈产生磁场使得机械触点吸引，接通电路。
断电时，线圈磁场消失，机械触点弹开，断开电路。
2. 继电器继电器是在电路中用来放大和控制电信号的设备。
通过使用一个小电流控制继电器，在其上通干簧管（或开关），输入一个大电流信号。
继电器中的电感效应将使触点产生机械力，使其可以控制大电流。
继电器在控制电流方面比接触器有更大的灵活性、更高的准确度和更长的寿命等优点。
3. 开关开关是控制电气回路的基本元件。
开关通过连接或断开电气回路来控制电路中的电流。
开关有各种形式，包括电磁式、手动式、气动式和UMS等。
在低压控制回路中，手动开关、脚踏开关和自动开关被广泛使用。
4. 按钮按钮是在电路中控制电器和机器的一个设备。
按钮通常用于按下或抬起控制回路。
它们是一种常开或常闭设备。
这意味着当按钮按下时，电气回路关闭，或当按钮松开时，电气回路开启。
5. 电源电源是控制回路中最重要的元件之一。
电源为整个系统提供电力，其功能是根据需要将低压变压器的输出电压转换为需要的电流和电压。
电源的大小和质量对于控制回路的正常运行至关重要。
综上所述，低压控制回路常用的电气元件包括接触器、继电器、开关、按钮和电源等。
它们的功能不同，被广泛应用于低电压设备中。
只有通过适当选择和使用这些设备，才能保证低压控制回路的可靠性和稳定性。

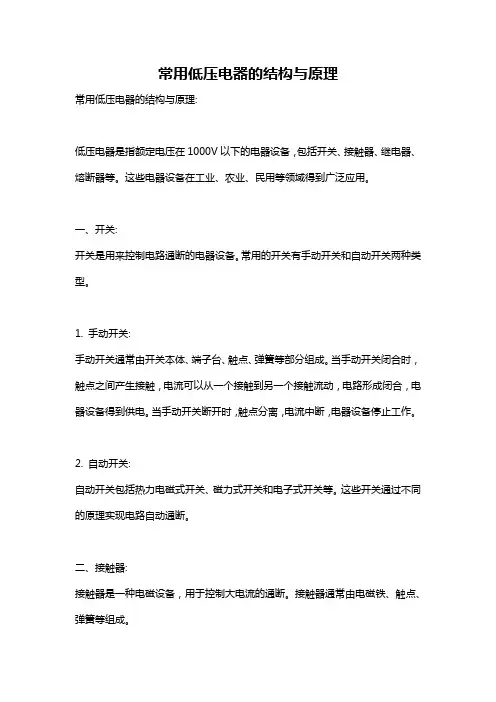

常用低压电器的结构与原理常用低压电器的结构与原理:低压电器是指额定电压在1000V以下的电器设备，包括开关、接触器、继电器、熔断器等。
这些电器设备在工业、农业、民用等领域得到广泛应用。
一、开关:开关是用来控制电路通断的电器设备。
常用的开关有手动开关和自动开关两种类型。
1. 手动开关:手动开关通常由开关本体、端子台、触点、弹簧等部分组成。
当手动开关闭合时，触点之间产生接触，电流可以从一个接触到另一个接触流动，电路形成闭合，电器设备得到供电。
当手动开关断开时，触点分离，电流中断，电器设备停止工作。
2. 自动开关:自动开关包括热力电磁式开关、磁力式开关和电子式开关等。
这些开关通过不同的原理实现电路自动通断。
二、接触器:接触器是一种电磁设备，用于控制大电流的通断。
接触器通常由电磁铁、触点、弹簧等组成。
接触器工作原理是通过外加电流引起电磁铁产生磁场，磁场作用于触点，使触点闭合或断开，从而控制电流的通断。
三、继电器:继电器是一种电器设备，用于实现小电流的开关控制。
继电器通常由电磁线圈、触点和弹簧等组成。
继电器的工作原理是通过外加电流使电磁线圈产生磁场，磁场作用于触点，使它们闭合或断开，从而控制外部电路的开关。
四、熔断器:熔断器是一种安全电器设备，主要用于断开电路以保护电器设备免受过载和短路等故障的损害。
熔断器通常由保护装置、熔断体和底座等组成。
熔断器的工作原理是通过电路中的过电流使熔断体加热，进一步使熔断体熔断，从而切断电路，实现对电器设备的保护。
总之，常用低压电器的结构与原理可以通过上述四种类型进行概括。
这些电器设备通过不同的结构和原理实现电路的通断、保护和控制，广泛应用于各个领域，为人们的生活和生产提供了便利和安全。
