第十四章 欧姆定律易错题(Word版 含答案)

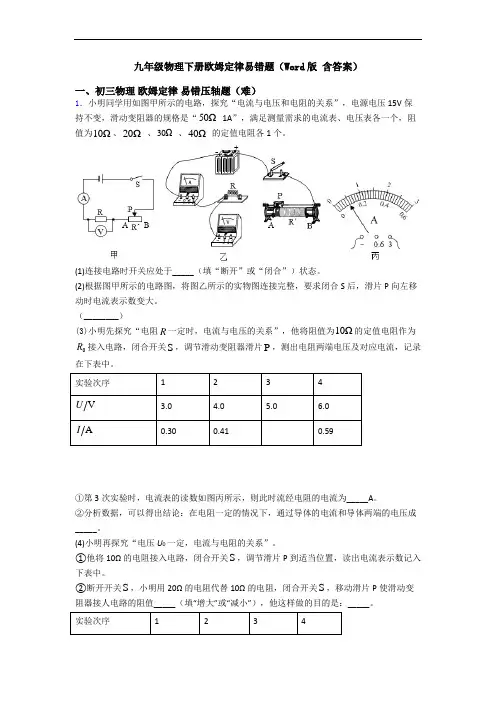

九年级物理下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。

(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。

(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。

（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。

实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。

②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。

(4)小明再探究“电压U0一定，电流与电阻的关系”。

①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。

②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。

实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。

④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。

【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。

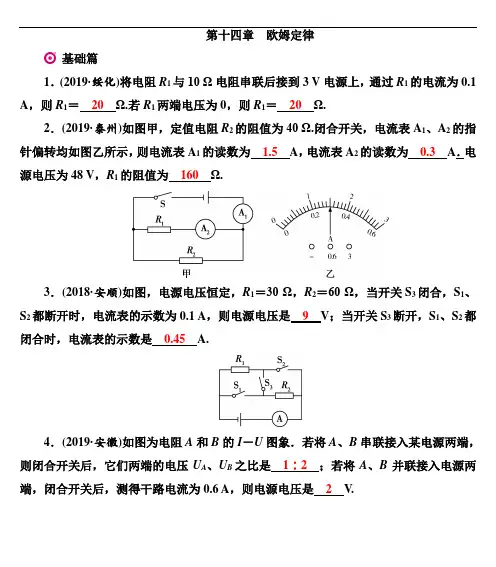

第十四章欧姆定律基础篇1．(2019·绥化)将电阻R1与10 Ω电阻串联后接到3 V电源上，通过R1的电流为0.1 A，则R1＝20 Ω.若R1两端电压为0，则R1＝20 Ω.2．(2019·泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为 1.5 A，电流表A2的读数为0.3 A．电源电压为48 V，R1的阻值为160 Ω.3．(2018·安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是9 V；当开关S3断开，S1、S2都闭合时，电流表的示数是0.45 A.4．(2019·安徽)如图为电阻A和B的I－U图象．若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U A、U B之比是1∶2 ；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 2 V.5．(2019·衡阳)如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2 V变化到6 V，而V2表示数从4 V变化到0，则电流表示数从0.2 A变化到0.6 A，R＝10 Ω.6．(2019·宿迁)(重点题)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将变大，电流表的示数将变小(填“变大”“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在R0元件两端．7．(2019·滨州)如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是(D)A．电压表示数变小，电流表示数不变B．电压表示数不变，电流表示数变大C．电压表示数变大，电流表示数不变D．电压表示数不变，电流表示数变小8．(2018·眉山)如图所示，电源电压保持不变，闭合开关S后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为(D)A．2∶1 B．1∶2C．3∶2 D．2∶39．(2019·宁夏)如图所示的电路中，电阻R2的阻值为15 Ω.当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A．下列说法正确的是(A)A．电阻R1的阻值为10 ΩB．S1、S2闭合时，通过电阻R1的电流为0.5 AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5 A10．(2018·广东)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是(C)甲乙A．电源电压是9 VB．定值电阻R的阻值是6 ΩC．滑动变阻器的阻值范围是0～18 ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V11．(2019·呼和浩特)用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是(D)A．用电器甲电阻不变，大小为0.1 ΩB．用电器乙电阻随着电流增大而变大，最大值为10 ΩC．如果把这两个用电器串联接在6 V的电源上，电路中的电流是0.43 AD．如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A12．(2018·遵义)如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1I的图象．则定值电阻R1与电源电压U的大小分别为(B)甲乙A．5 Ω30 V B．5 Ω 2.5 V C．10 Ω20 V D．10 Ω10 V13．(2019·攀枝花)(重点题)如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2.已知R1∶R2＝2∶1，则(D)A．I1I2＝29，U1U2＝23B．I1I2＝92，U1U2＝23C．I1I2＝29，U1U2＝32D．I1I2＝92，U1U2＝3214．(2018·广东)在“探究电流跟电压关系”的实验中：(1)如图1所示，甲为电流表，乙为电压表．(均选填“电流表”或“电压表”)图1(2)用笔画线代替导线将图2中电路连接完整，要求实验过程中滑动变阻器的滑片P 从右向左移动．(导线不能交叉)图2图3(3)如图乙所示．【答案】(2)如图甲所示．(3)在实验操作过程中保持电阻R不变，闭合开关S时，调节滑动变阻器的滑片P做了三组实验数据，如表所示，请根据该表中数据在图3中进行描点连线．实验次数1 2 3物理量电压表U/V 1.0 2.0 2.5电流表I/A 0.11 0.20 0.26(4)对实验数据进行分析，归纳出结论是电阻不变时，通过导体的电流与导体的电压成正比．15．(2019·自贡)(重点题)小聪同学用伏安法测电阻，实验电路图如图甲所示．(1)该实验的原理是R＝UI．(2)闭合开关S前，滑动变阻器滑片P应置于b端(填“a”或“b”)．(3)假如小聪同学用完好的器材按如图甲所示实验电路图连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：①电源电压过大；②选用电流表量程太小．(4)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻R x＝8 Ω.(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为R x，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，去掉电流表，应用现有的器材，也能测出电阻R x的阻值．实验步骤如下：①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U1.②将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U2．③读出滑动变阻器的最大值R.④则被测电阻R x的阻值为：R x＝U2U1－U2R(写出表达式)．拔高篇1．(2019·福建)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(C)A．0.3 A B．0.6 AC．0.9 A D．1.2 A2．(2019·齐齐哈尔)如图所示的电路，电源电压保持不变，R1＝10 Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是(D)A．滑片P在最右端时，通过R1、R2的电流之比为5∶8B．滑片P在最右端时，R1、R2两端电压之比为3∶1C．滑动变阻器的最大阻值为40 ΩD．电源电压为10 V3．(2019·商水模拟)(重点题)如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由电流表(填“电流表”或“电压表”)改装的．它的刻度不是(填“是”或“不是”)均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向右移动合适距离．4．(2018·贵阳)如图所示电路，电源电压不变．闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1 V．若I1∶I2＝4∶3，前后两次滑动变阻器接入电路的阻值之比为2∶3，则电源电压为 4 V.5．(2019·荆州)(重点题)小阳利用如图甲的电路探究“电流与电阻的关系”．已知电源电压为4.5 V且保持不变，实验用到的定值电阻阻值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω，滑动变阻器的规格为“0～50 Ω”．(1)如图乙的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上(导线不允许交叉)．【答案】如图所示．(2)电路改正以后，闭合开关前应将滑动变阻器滑片调至最右端(填“左”或“右”)．(3)连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有电压表有示数(填“电流”或“电压”)．(4)为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持 1.5 V不变．(5)实验中将5 Ω的定值电阻更换为10 Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向右(填“左”或“右”)适当滑动，使电压表示数恢复到原来的值．(6)小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图丙，且实验中各电路元件完好，读数、记录均正确．但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为20 Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为10 Ω的定值电阻．。

九年级上册物理第十四章欧姆定律检测题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

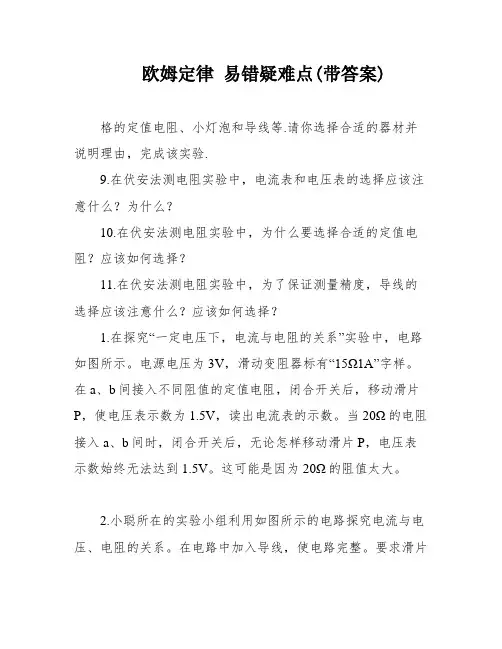

欧姆定律易错疑难点(带答案)格的定值电阻、小灯泡和导线等.请你选择合适的器材并说明理由，完成该实验.9.在伏安法测电阻实验中，电流表和电压表的选择应该注意什么？为什么？10.在伏安法测电阻实验中，为什么要选择合适的定值电阻？应该如何选择？11.在伏安法测电阻实验中，为了保证测量精度，导线的选择应该注意什么？应该如何选择？1.在探究“一定电压下，电流与电阻的关系”实验中，电路如图所示。

电源电压为3V，滑动变阻器标有“15Ω1A”字样。

在a、b间接入不同阻值的定值电阻，闭合开关后，移动滑片P，使电压表示数为1.5V，读出电流表的示数。

当20Ω的电阻接入a、b间时，闭合开关后，无论怎样移动滑片P，电压表示数始终无法达到1.5V。

这可能是因为20Ω的阻值太大。

2.小聪所在的实验小组利用如图所示的电路探究电流与电压、电阻的关系。

在电路中加入导线，使电路完整。

要求滑片P向右移动时电流表的示数变大。

小聪利用连接好的电路探究“电流与电压的关系”，得到的数据如下表所示：实验序号 1 2 3 4电压U/V 0.5 1.0 1.5 2.0电流I/A 0.1 0.2 0.3 0.4通过分析表中的数据可以得出，电流与电压成正比，即电流随着电压的增加而增加。

为了探究“电流与电阻的关系”，小聪选择了5Ω、10Ω、15Ω、20Ω4个定值电阻进行实验。

他首先将5Ω的电阻接入电路，闭合开关后，移动滑片，使电压表的示数为2V，并记录了相应的电流值。

然后断开开关，将5Ω的电阻换成10Ω电阻，接下来需要进行的操作是重新闭合开关，移动滑片，使电压表的示数为2V，记录相应的电流值。

老师在实验桌上准备了“20Ω2A”和“40Ω1A”两种规格的滑动变阻器和电压恒为 4.5V的电池组。

为了能够完成上述实验，小聪需要选择规格为“40Ω1A”的滑动变阻器，因为在实验中需要通过改变电阻值来改变电路中的电流，而“40Ω1A”的滑动变阻器可以提供更大的电阻范围，以便进行更多的实验。

欧姆定律易错大盘点（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

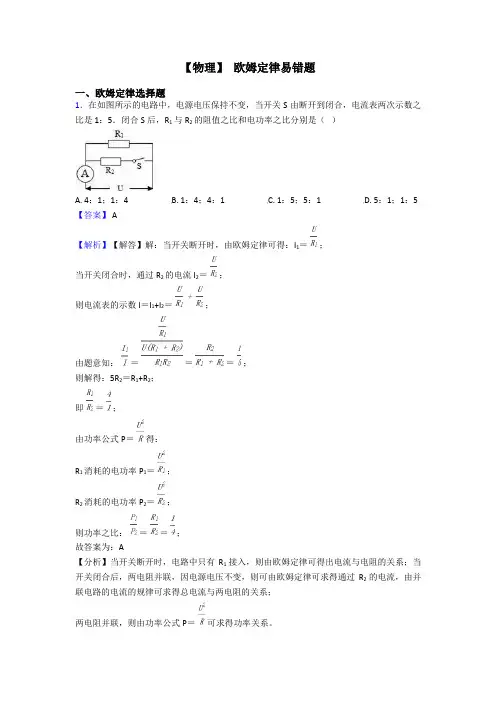

【物理】欧姆定律易错题一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。

2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。

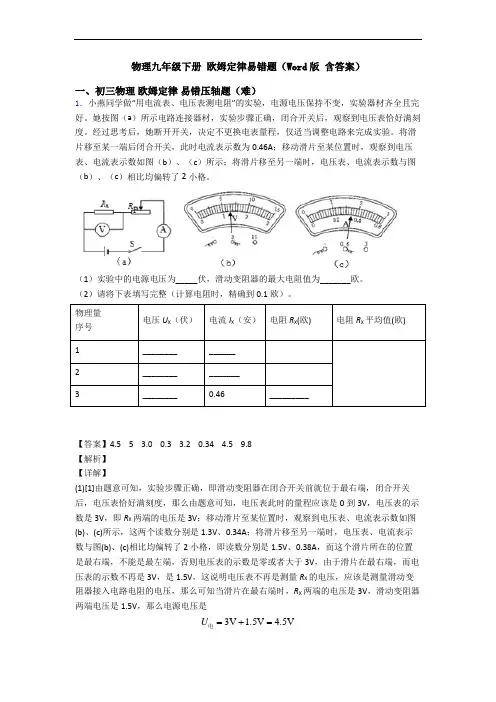

物理九年级下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小燕同学做“用电流表、电压表测电阻”的实验，电源电压保持不变，实验器材齐全且完好。

她按图（a）所示电路连接器材，实验步骤正确，闭合开关后，观察到电压表恰好满刻度。

经过思考后，她断开开关，决定不更换电表量程，仅适当调整电路来完成实验。

将滑片移至某一端后闭合开关，此时电流表示数为0.46A；移动滑片至某位置时，观察到电压表、电流表示数如图（b）、（c）所示；将滑片移至另一端时，电压表、电流表示数与图（b）、（c）相比均偏转了2小格。

（1）实验中的电源电压为_____伏，滑动变阻器的最大电阻值为_______欧。

（2）请将下表填写完整（计算电阻时，精确到0.1欧）。

物理量电压U X（伏）电流I X（安）电阻R X(欧)电阻R X平均值(欧)序号1______________2_______________3________0.46_________【答案】4.5 5 3.0 0.3 3.2 0.34 4.5 9.8【解析】【详解】(1)[1]由题意可知，实验步骤正确，即滑动变阻器在闭合开关前就位于最右端，闭合开关后，电压表恰好满刻度，那么由题意可知，电压表此时的量程应该是0到3V，电压表的示数是3V，即R X两端的电压是3V；移动滑片至某位置时，观察到电压表、电流表示数如图(b)、(c)所示，这两个读数分别是1.3V、0.34A；将滑片移至另一端时，电压表、电流表示数与图(b)、(c)相比均偏转了2小格，即读数分别是1.5V、0.38A，而这个滑片所在的位置是最右端，不能是最左端，否则电压表的示数是零或者大于3V，由于滑片在最右端，而电压表的示数不再是3V，是1.5V，这说明电压表不再是测量R X的电压，应该是测量滑动变阻器接入电路电阻的电压，那么可知当滑片在最右端时，R X两端的电压是3V，滑动变阻器两端电压是1.5V，那么电源电压是U=+=3V 1.5V 4.5V电[2]将滑片移至某一端后闭合开关，此时电流表示数为0.46A ，可知R X 的大小是x 4.5V 9.8Ω0.46AR =≈ 那么当滑片在最右端时，电路中的电流大小是 3V 0.3A 9.8ΩI =≈ 滑动变阻器的最大电阻值是 1.5V 5Ω0.3A R ==滑 (2)[3][4]当R X 两端的电压是3V 时，电流I X 是x 3V 0.3A 9.8ΩI =≈ [5][6]当滑动变阻器的电压是1.3V 时，R X 两端的电压是x 4.5V -1.3V 3.2V U ==流过R X 的电流是0.34A ；[7][8]从表中可以看到，当电流是0.46A 时，滑片在最左端，R X 两端的电压等于电源电压的大小，即x 4.5V U =，此时R X 的电阻大小是x 4.5V 9.8Ω0.46AR =≈2．小宸利用如图甲所示的电路研究电流随电压变化的情况。

九年级物理欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。

【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。

而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。

处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。

(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．导线不能交叉（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________填字母．A.电阻断路电流表坏了滑动变阻器短路电阻短路（4）排除电路故障后进行实验．实验中，当把的电阻换成的电阻后，应把变阻器滑片向___填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________【答案】断开右A右伏特表保证电压表的示数不变“50Ω 1A”电压一定时，电流跟电阻成反比【解析】【详解】(1)因为当5Ω的电阻接入电路时，电压表的量程是0-3V，所以电路电流最大为U=0.6A，故电流表量程选0.6A,则根据电路图,连接实物电路,如图所示:IR(2)连线时，开关必须断开，滑动变阻器必须移到最右端，以保护电路；（3））连接好电路，闭合开关，发现电流表没有示数，说明电路中没有电流，移动滑动变阻器的滑片，电压表示数始终接近电源电压．说明电路中有断路现象，造成这一现象的原因可能是电阻断路了；（4）除电路故障后进行实验．实验中，当把5Ω的电阻换成10Ω的电阻后，接入电路的电阻变大，电流变小，滑动变阻器两端的电压变小，固定电阻两端电压变大，为了保持固定电阻两端的电压不变，应把变阻器滑片向右滑动，增大滑动变阻器两端电压，同时眼睛盯住电压表，以保持电压表示数不变；（5）应选择的滑动变阻器规格是“50Ω 1A”，电压一定时，电流跟电阻成反比．【点睛】(1)根据电路图连接实物，注意导线不要交叉和电表量程选择适当；(2)电路连接时都要断开开关；(3)连好电路闭合开关，发现电压表有示数，电流表无示数则故障可能是电阻发生断路；(4)根据串分压的知识，先判断出改接后电压表的示数变化，然后判断滑片的移动方向；3．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。

深圳物理第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

【物理】欧姆定律易错题一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。

灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。

【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

上海航华中学物理第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有如下器材:学生电源（6V）,电流表（0~0.6A,0~3A）、电压表（0~3V,0~15V）、定值电阻5Ω、10Ω、15Ω、20Ω、25Ω各一个、开关、滑动变阻器'R（200Ω 1A）和导线若干,进行实验:（1）按图甲连接好电路,闭合开关之前,滑动变阻器滑片P应移到____________ （选填“A”或“B”）端．（2）闭合开关后,移动滑动变阻器滑片P,发现电流表示数不变且读数较大,造成这种现象的原因可能是____________________________________（写一条即可）．（3）小颖同学利用提供的实验器材探究“电流与电压的关系”:闭合开关,调节滑动变阻器,读出电流表和电压表示数,并记录在表中．分析表中数据发现,电流与电压不成正比,你认为造成这种现象的原因可能是：________________________．通过表中数据,可计算出她选用的定值电阻R的阻值是____________Ω．U/V 5.55 4.54I/A0.100.200.300.40（4）正确连接好电路后,同组的超超同学继续探究“电流和电阻的关系”:每次接入定值电阻后,通过调节滑动变阻器滑片,保持电压表示数不变,记下电流表的示数．①实验中,当他用10Ω替代5Ω定值电阻时,如图甲滑动变阻器滑片应该向____________（选填“A”或“B”）端移动;②实验中,当他接入5Ω和15Ω定值电阻时,两次滑动变阻器的电功率之比为_______③完成五次实验后,记录所得电流和电阻的关系图像如图乙,超超同学检查数据时发现有一组数据是未移动滑片控制定值电阻两端电压测出的数据,根据乙图中的数据,阻值为______Ω的定值电阻连入电路时未移动滑片:这次实验前的那次实验,超超同学选择的是______Ω的定值电阻．【答案】B滑动变阻器短路电流表正负接线柱接反了，并且在使用前没有调零 5 A 2:1 25 15【解析】【详解】(1)[1]按图甲连接好电路，闭合开关之前，滑动变阻器接入电路的电阻应该最大，所以滑片P 应该移到B 端；(2)[2]造成这种现象的原因可能是滑动变阻器短路，那么无论滑动变阻器如何调节，电流大小都不变，只有电阻R 接入电路，电流较大；(3)[3]分析表中数据发现，电压数值在减小，电流数值在增大，这情况有可能是电流表正负接线柱接反了，并且在使用前没有调零；[4]设这个电流表在使用前，指针的示数为I ，由题意可知5.5V 5V 4.5V 4V -0.1A -0.2A -0.3A -0.4AR I I I I ==== 求得 1.2A I =，定值电阻5ΩR = (4)[5]当他用10Ω替代5Ω定值电阻时，定值电阻R 阻值在减小，为了保持电压表示数不变，那么滑动变阻器的阻值大小应变小，滑片应该向A 端移动；[6]实验中，当他接入5Ω和15Ω定值电阻时，两端的电压都是R U ，那么滑动变阻器两端的电压是'R R 6V U U =-设当他接入5Ω的定值电阻时，流过它的电流为1I ，滑动变阻器的电功率为()1R 16V P U I =-⋅当他接入15Ω定值电阻时，流过它的电流为2I ，滑动变阻器的电功率为()2R 26V P U I =-⋅那么可知R 125Ω10ΩU I I =⋅=⋅12:10:52:1I I ==1212::2:1P P I I ==[7]从图乙可知，左边四个点对应的电压大小都是3V ，而第五个点对应的电压为3.75V ，这组数据是未移动滑片控制定值电阻两端电压测出的数据，所以阻值为25Ω的定值电阻连入电路时未移动滑片；[8]阻值为25Ω的定值电阻连入电路时未移动滑片，那么此时电路中的电流大小为0.15A ，那么电路中的总电阻大小为6V 40Ω0.15AU R I ===总 对应的滑动变阻器阻值大小为 '-40Ω-25Ω15ΩR R R ===总这次实验前的那次实验滑动变阻器阻值大小也为'15ΩR =，由题意可知，此时定值电阻两端的电压是3V ，滑动变阻器两端的电压是6V 3V 3V -=电路中的电流大小为''R'R3V0.2A15ΩUIR===此时定值电阻大小为RR3V15Ω0.2AURI===所以这次实验前的那次实验，超超同学选择的是15Ω的定值电阻。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】 AB ．当灯泡的电压最大时，即L 2.5V U=，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

第14章《欧姆定律》易错疑难易错点1 影响电阻大小的因素及实验探究1.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线.甲、乙导线粗细相同，甲比乙短;乙、丙两导线长短一样，乙比丙粗;丙、丁导线长短粗细相同.则四根导线按其电阻由大到小的顺序排列应是.2.A、B两根完全一样的导线，长度都是1 m.把A剪去一半，剩下的一半的电阻是B的电阻的,若把A剩下的一半再均匀拉长到1 m，其电阻是B的电阻的.3.半导体的阻值随温度变化的情况如图所示.为了消除温度对半导体阻值的影响，应给半导体串联一只合适的电阻，使半导体在电路中的阻值不受温度的影响.给半导体串联电阻进行温度补偿时，最合适的是下图中的()4.为了探究“铅笔芯的电阻随温度变化的规律”，小明设计了如图所示的电路，电源电压恒定，R0为定值电阻.(1)本实验中，电阻R0的作用是.(2)小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，故无法判断其电阻的变化情况.小明的观点是否正确，并说明理由: .(3)闭合开关后用酒精灯给铅笔芯加热，每隔10s记录一次电流值，实验测得的数据如下表所示:由此可得，铅笔芯的电阻随温度的升高而.易错点2 对欧姆定律及真变形式的理解5.对一确定的导体，其电阻R=U/I所表示的意思是( )A.加在导体两端的电压越大，其电阻越大B.导体中的电流越小，其电阻越大C.导体的电阻等于导体两端的电压与通过导体的电流之比D.导体的电阻与电压成正比，与电流成反比6.如图所示的电路中，开关闭合前将滑片移至a端，闭合开关后电压表的示数为4 V.若将滑片移至中点，则电压表的示数( )A.等于2VB.大于2VC.小于2VD.无法确定7.如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样.开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是( )易错点3 伏安法测电阻实验中器材的选择8.同学们在进行“测量小灯泡电阻”的实验时，实验室提供的器材有电压为6V的蓄电池、电流表(0~0. 6 A,0~3 A)、电压表(0~3 V ,0~15 V)“50Ω 1 A”和“10Ω 1. 5 A”两种规格的滑动变阻器、额定电压为2. 5 V的小灯泡(正常发光时的电阻约为12Ω)、开关、导线若干.同学们选用了合适的器材，连接了如图甲所示的电路.(1)为了顺利完成实验，紫轩同学在实验中应选用规格为的滑动变阻器，闭合开关前，滑片P应放在(填“A”或“B”)端.(2)紫轩同学在做实验时，分别记下了多组对应的电压表和电流表的示数，绘制出如图乙所示的U-I图像.根据图像信息可知，当加在小灯泡两端的电压为1.5 V时，小灯泡的电阻是Ω.(3)紫轩根据图像中的数据计算发现:小灯泡两端的电压不同，灯丝的电阻不同.你认为电阻不同的原因可能是.9.某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有电源两个(电压分别为6 V、4.5 V)，滑动变阻器两个(分别标有“10Ω3 A”和“20Ω 1 A”的字样)，待测电阻R x(阻值约为19Ω)，电压表、电流表、开关各一个，导线若干.他选用器材，按图连接电路，且步骤正确.闭合开关，发现电流表的示数为0. 2 A，则:(1)该同学在实验中所选用的电源电压应为 V ，所选用的滑动变阻器的最大阻值应为 Ω.(2)当该同学移动滑动变阻器的滑片到中点时，电流表的示数为0. 24 A ，此时电压表V的示数为 V .他继续移动滑动变阻器的滑片，发现电路中的最大电流为0. 3 A ，此时电压表V 的示数为 V ，待测电阻R x 的阻值为 Ω. 易错点4 串、并联电路中的比例计算10. 如图所示，开关S 1闭合，开关S 2闭合前后电压表的示数之比为3=5，则把电阻R 1与R 2并联在电路中，通过R 1、R 2的电流之比为.11. 如图所示的电路中，电源电压不变.开关s 闭合后，电压表V 1、V 2的示数之比为3:5.断开开关S,把电压表V 1换成电流表A 1，把电压表V 2换成电流表A 2，闭合开关S ，电流表A 1、A 2的示数之比为5:9.下列结果正确的是( ) A. R 1: R 2 =5:3 B. R 3: R 1 =1:3 C. R 2 : R 3=5:3D. R 1: R 2 : R 3=1:2:312. 如图所示，电源电压保持不变，当开关S 闭合，甲、乙两表为电压表时，两表的示数之比U 甲:U 乙=5:3.则开关S 断开，甲、乙为电流表时，两表的示数之比I 甲:I 乙=.13. 如图所示，电源电压保持不变，开关S 闭合后，灯L 1、L 2都能正常工作，甲、乙两个电表的示数之比是2: 3，此时灯L 1、L 2的电阻之比是()A. 2: 1B. 1: 2C. 3: 2D. 2: 3疑难点1 电流与电压、电阻关系的探究实验1. 在探究“一定电压下，电流与电阻的关系”时，电路如图所示.电源电压恒为3V ，滑动变阻器上标有“15Ω 1 A ”字样.在a 、b 间先后接入不同阻值的定值电阻，闭合开关后，移动滑片P ，使电压表示数为1.5 V ，读出电流表的示数.当20Ω的电阻接入a 、b 间时，闭合开关后，无论怎样移动滑片P ，电压表示数始终无法达到1.5 V ，其原因可能是( ) A.电源电压3V 太高 B.滑动变阻器阻值太小 C.20Ω的阻值太小D.控制的电压1. 5 V 太高2. 小聪所在的实验小组利用如图所示的电路“探究电流与电压、电阻的关系”.请用笔画线代替导线，将实验电路补充完整.要求滑片P 向右移动时电流表的示数变大. (2)小聪利用连接好的电路探究“电流与电压的关系”，得到如表所示的数据，分析表中(3)为了探究“电流与电阻的关系”，小聪选择了5 Ω、10Ω、15Ω、20Ω 4个定值电阻进行实验，他首先将5Ω的电阻接入电路，闭合开关后，移动滑片，使电压表的示数为2V ，并记录了相应的电流值;然后断开开关，将5Ω的电阻换成10Ω电阻，则他接下来需要进行的操作是 .(4)老师在实验桌上准备了“20Ω 2 A ”和“40Ω 1 A ”两种规格的滑动变阻器和电压恒为4. 5 V 的电池组，为了能够完成(3)中的4次实验，小聪需要选择规格为“40Ω 1A ”的滑动变阻器，选择的理由是 . 疑难点2 动态电路的分析与计算3. 如图所示的电路中，闭合开关后，两灯都能发光，当滑动变阻器的滑片P 向右移动时(灯丝电阻不变)，下列判断不正确的是( )A.两灯都变暗，电压表示数变大B. L1的亮度不变，城变暗C.灯L1两端电压变化值小于滑动变阻器两端电压的变化值D.灯L1、L2两端电压变化值之和，等于滑动变阻器两端电压的变化值4.如图所示，电源电压恒为4. 5 V，电压表的量程为0~3V，电流表的量程为0~0. 6 A，滑动变阻器的规格为“35Ω 1.5 A”，灯泡的额定电流为0. 5 A,电阻为5Ω(灯丝电阻不变).闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端的电压不允许超过额定值，则下列说法正确的是( )A.当滑动变阻器的滑片向右滑动时，电压表示数变大，灯泡变亮B.电压表与电流表示数的比值变小C.灯泡两端的最小电压是1.5 VD.滑动变阻器允许的调节范围是4~35Ω5.如图所示的电路中，电源电压不变，当R2处于阻值最大处时，开关S1闭合，开关S2由断开到闭合，电压表的示数将.若S1仍闭合，S2断开，将滑片P向左移动，则电压表和电流表示数的乘积将.(填“变大”“变小”或“不变”)6.如图1所示，已知小灯泡L上标有“6 V 0. 5 A”字样，R0 = 20Ω，滑动变阻器R的最大阻值为100Ω.(1)求小灯泡的电阻(设灯丝电阻不随温度变化).(2)只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图2所示.当滑片位于某点a时，电压表示数U a=8V.求此时电流表示数及电源电压.(3)已知电压表量程为0~15 V，在电压表示数不超过量程，小灯泡两端电压不超过规定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围.疑难点3 特殊法测电阻7. 以下方案中，电源电压均保持不变， R 0为阻值已知的定值电阻，滑动变阻器的最大阻值也是R 0，那么关于测量未知电阻R x 阻值的方案的描述中，错误的是()A.图甲中，先只闭合开关S 1，测出R x 两端电压U x , 再闭合开关S 2，测出电源电压U ，则0U R R U U xx x=-B.图乙中，先闭合开关S 1，再将开关S 2先后接a 和b ，电流表的示数分别为I a 、I b ，则0b I R R I I ax a=-C.图丙中，先将滑片移到最右端，闭合开关S ，此时R P =R 0，测出电流I 1;再将滑片移到最左端，此时滑动变阻器接入电路中的电阻为零，测出电流I 2，则2021I R R I I x =- D.图丁中，先断开所有开关，调节滑动变阻器接入电路中的电阻最大，再只闭合开关S 1，调节滑动变阻器到适当位置，测出R x 两端的电压为U x = U 1;然后保持滑动变阻器滑片位置不变，断开开关S 1、闭合开关S 2，调节电阻箱，使其阻值为R 1时，电压表的示数为U 1,则R x =R 18. 在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻R 串联接入电路，根据电压表的示数可以测出R x 的阻值，这是一种测量大电阻的方法.如图所示的电路中，电压表的内阻R V = 20 k Ω，量程为0~150 V ，分度值为5V ，电压U=110 V ，电压表的示数为50 V.(1)求电路中的电流大小. (2)求待测电阻R x 的阻值.(3)上述电路中，若将R x 换成阻值约为20Ω的小电阻，用这种测量方法能否准确测出它的阻值?写出你的判断依据.疑难点4 电路故障分析9.小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图所示.闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如下表所示，则电路中的故障可能是( )A.开关断路B.开关短路C.滑动变阻器断路D.灯泡断路10.如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( )A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路11.如图所示的电路中，电源电压不变，当开关S闭合时电路正常工作.一段时间后，电流表A的示数变大.已知电路中除电阻R1或R2可能发生故障外，其余均完好.(1)电路发生的故障可能是(请将可能的情况填写完整).(2)小王用一个完好且阻值小于R2的电阻R′替换R2，重新闭合开关后，若电流表示数与发生故障时相比，则R1是完好的;若电流表示数与发生故障时相比，则R2是完好的.(填“变小”“不变”或“变大”)疑难点5 根据图像分析计算12.如图甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压保持不变，改变R的滑片位置，电压表示数随电流变化的图像如图乙所示.根据以上条件可知，R0的阻值为Ω，电源电压为V.13.现有两个热敏电阻R1、R2和一个定值电阻R0, R1的阻值会因通过的电流增大导致温度升高而增大，R2的阻值会因通过的电流增大导致温度升高而减小，R0的阻值不变，通过它们的电流随其两端电压的变化曲线如图甲所示.实验过程中，小明将R2和R0两个电阻连接在如图乙所示的电路中时，闭合开关后，电流表的示数为0. 4 A，由此可知，电源电压为V.14.如图甲所示，某工厂要研发一种新型材料，要求对该材料承受的撞击力进行测试.在测试时将材料样品(不计质量)平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品材料仍完好无损.从重物开始下落到撞击样品的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示.电源电压U=24 V，定值电阻R0=10Ω.求:(1)在重物下落的过程中，压力传感器的电阻是多少;(2)在撞击过程中，样品受到的最大撞击力是多少.参考答案易错1. 丁、丙、乙、甲2.122倍 3. D4. (1)保护电路(2)不正确，因为电路中电源电压及定值电阻R 0不变，若电流表示数变大，则电路中的总电阻变小，说明铅笔芯的电阻变小;否则说明铅笔芯的电阻变大 (3)减小5．C 6. B 7. D 8. (1)“50Ω 1 A ” A (2)10(3)灯丝的电阻随温度的升高而增大 9．(1)6 10 (2)4.8 6 20 10．2:3 11. B 12. 2:5 13. B 疑难 1. AB2. (1)如图所示.(2)电阻不变时，导体中的电流与它两端的电压成正比(3)将滑片移至最大阻值处，闭合开关，调节滑动变阻器，使电压表的示数为2V ，并记录电流表相应的示数(4)当R = 20Ω时，所需滑动变阻器的阻值为25Ω，故应选择规格为“40Ω 1A ”的滑动变阻器3. B4. C5. 变大 变大6. (1)由欧姆定律可得，小灯泡的电阻ΩL L L U 6V R ===12I 0.5A. (2)只闭合S 1, R 0与R 串联，由图2可知，当电压表示数U a =8V 时，R=16Ω 因串联电路中各处的电流相等，故电路中的电流0.5Ωa a U 8V I=I ===A R 16电路中的总电阻为R 总=R 0+R=20Ω+16Ω= 36Ω由欧姆定律可得，电源电压U=IR 总=0.5 A ×36Ω=18 V. (3)只闭合S 2时，小灯泡L 与滑动变阻器串联，由题可知，电路中的最大电流I 最大=I L 0.5 A 由欧姆定律得，此时电路中的总电阻最小，为Ω总最小最大U 18VR ===36I 0.5A则滑动变阻器接入电路中的最小阻值R 最小=R 总最小-R L =36Ω-12Ω=24Ω因电压表的最大示数为15V ，则滑动变阻器两端电压最大为15V ，此时小灯泡两端的电压最小，为U L '=U -U R 最大=18 V -15 V=3 V则通过小灯泡的最小电流0.'ΩL 最小L U 3V I ===25A R 12 由欧姆定律可得，滑动变阻器接入电路中的最大阻值0.ΩR 最大最大最小U 15VR ===60I 25A综上可知，滑动变阻器连入电路的阻值范围是24~60Ω. 7. C8 . (1)电压表与待测电阻串联，因为串联电路中各处的电流相等，所以根据欧姆定律可得，电路中的电流为.⨯⨯Ω-3V 3V U 50V I===2510A R 2010. (2)因为串联电路中总电压等于各分电压之和，所以电阻R x 两端的电压为U x =U -U V =110 V -50 V=60 V ，待测电阻R x 的阻值为.x x ⨯ΩΩ⨯4-3U 60V R ===2.410=24k I 2510A. (3)若将R x 换成阻值约为20Ω的小电阻，因为串联电路中总电阻等于各分电阻之和，所以电路中的电流20x'⨯Ω+Ω'+4V U110VI ==2.010R R ，电压表的示数 20'⨯⨯Ω≈⨯Ω+Ω4V 4110V U =2.010109.89V 2.010.因为电压表的分度值为5V ，所以读数时109.89 V 一般会读成110 V ，待测电阻可以忽略不计，故用这种测量方法不能准确测出它的阻值. 9. C 10. D11. (1)R 1短路或R 2短路 (2)变小 变大 12. 1 10 13. 714. (1)由图乙可知，重物未撞击传感器时，电路中的电流I=0.2 A根据欧姆定律可知，定值电阻R 0两端的电压为U0=IR0=0. 2 A ×10Ω=2V 压力传感器两端的电压为U N =U -U 0=24 V -2V=22 V压力传感器的电阻为.2ΩN N U 22V R ===110I 0A. (2)由图丙可知，撞击力最大时，压力传感器的电阻最小，此时电路中的电流最大，又由图乙可知，最大的电流为I m =1.2 A根据欧姆定律可知，电源电压为U=I m (R 0+R)则压力传感器的电阻最小为.2ΩΩ0m U 24V R=-R =-10=10I 1A由图丙可知，样品受到的最大撞击力为F=600 N.。

苏科版九年级物理上册第十四章欧姆定律专题练习（word版一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

最新初中物理欧姆定律易错题精选（word）一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

2020-2021年欧姆定律易错题（word）一、欧姆定律选择题1．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分包为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（）A. 电压为7VB. 电流为0.3AC. 电阻为20ΩD. 功率为3W【答案】D【解析】【解答】由图甲知L和R并联，L和R两端的电压相等；由电路的总功率为4.8W 和图乙分析判断L和R两端的电压为6V、通过灯泡的电流为0.5A，此时L正常发光，所以此时灯泡L的为6V，灯泡的电阻R L= =12Ω,灯泡的功率PL=U L I L=6V×0.5A=3W，A、B、C不符合题意，D符合题意。

故答案为：D。

【分析】先根据图甲判断电路的连接方式，再根据图乙提供的信息和电路的总功率分析判断电路两端的电压及通过灯泡的电流，根据I= 的变形式R= 求出灯泡的电阻，根据P=UI 求出灯泡的功率。

2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

物理九年级上册第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

九年级物理下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

上海上海市实验学校附属光明学校物理第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。

(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。

实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。

电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。

小聪分析数据发现无法得出相应的实验结论。

请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。

实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。
