用Excel绘制标准曲线(画半对数坐标)

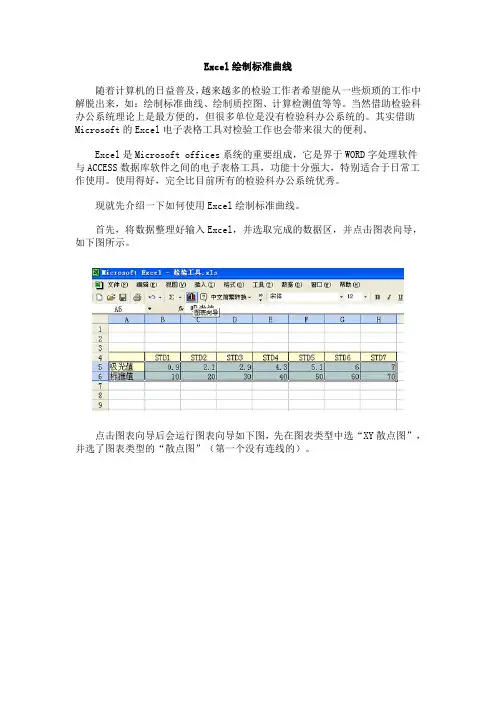

Excel绘制标准曲线随着计算机的日益普及，越来越多的检验工作者希望能从一些烦琐的工作中解脱出来，如：绘制标准曲线、绘制质控图、计算检测值等等。

当然借助检验科办公系统理论上是最方便的，但很多单位是没有检验科办公系统的。

其实借助Microsoft的Excel电子表格工具对检验工作也会带来很大的便利。

Excel是Microsoft offices系统的重要组成，它是界于WORD字处理软件与ACCESS数据库软件之间的电子表格工具，功能十分强大，特别适合于日常工作使用。

使用得好，完全比目前所有的检验科办公系统优秀。

现就先介绍一下如何使用Excel绘制标准曲线。

首先，将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图所示。

点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”。

如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图。

如果是X值错了就点击它文本框右边的小图标，结果如下图：出现上图后，如图在表上选取正确的数据区域。

然后点击“下一步”出现图表选项界面，如下图，上应调整选项，以满足自己想要的效果。

点击“下一步”，现在一张带标准值的完整散点图就已经完成，如下图。

完成了散点图，现在需要根据数据进行回归分析，计算回归方程，绘制出标准曲线。

其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图。

由于本例是线性关系，在类型中选“线性”如下图点击“确定”，标准曲线就回归并画好了。

标准曲线是画好了，可是我们怎么知道回归后的方程是什么样呢？这了简单，点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

再点确定。

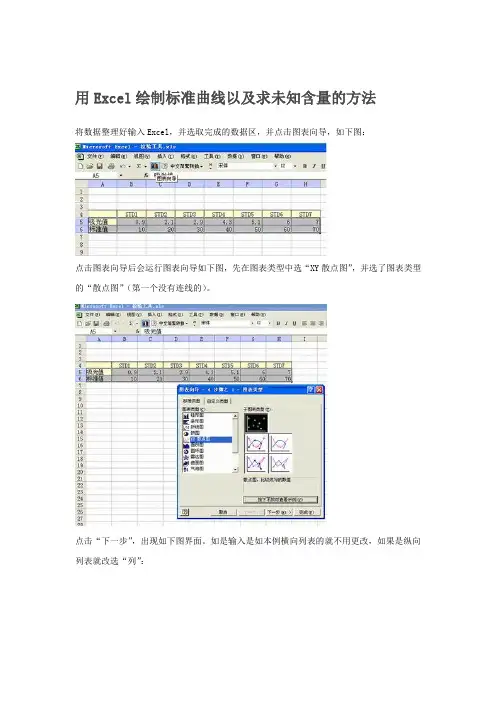

用Excel绘制标准曲线以及求未知含量的方法将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图：点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”：如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图：如果是X值错了就点击它文本框右边的小图标，结果如下图：在表上选取正确的数据区域，点击“下一步”，出现图表选项界面如下图，调整选项，以满足自己想要的效果：点击“下一步”，一张带标准值的完整散点图完成，如下图：现在要根据数据进行回归分析，计算回归方程，绘制出标准曲线：先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图：本例是线性关系，在类型中选“线性”，如下图：点击“确定”，标准曲线回归画好：回归后的方程是什么样呢？点击趋势线（也就是标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

再点确定，公式和相关系数都出来了。

如图：由此标准曲线可得出浓度：切换到“选项”标签页，选择“显示公式”，确定。

在图表中出现一个公式，即浓度对吸光度的关系。

在单元格中输入该公式（其中的X值用具体的单元格引用代替），即可根据该公式计算出样品的浓度。

有时候有的项目是成指数增加，散点图如下图：从上图看并不相关，除了最大的一个点外其余的几乎都成了直线。

这不难理解，因为对于10000000而言，10与10000都差不了多少。

因此我们平时常使用半对数坐标纸画图。

对于Excel，先点中Y坐标轴，再按右键，选“坐标轴格式”如下图：将左下方的对数刻度选中，确定。

完整的一个半对数标准曲线就做好了：利用Excel制作标准曲线，如果认真调整参数可以得到不同的效果。

绘图时最好用XY散点图。

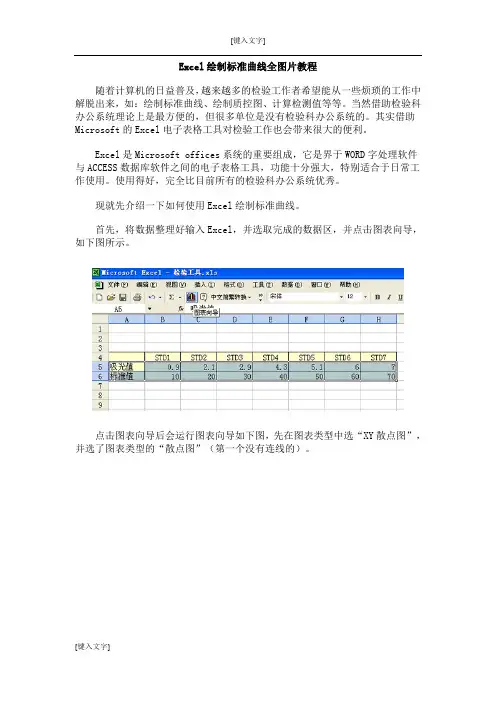

Excel绘制标准曲线全图⽚教程Excel绘制标准曲线全图⽚教程(⽼是不会，⽼是要去找，所以发上来备份，哈哈)Excel绘制标准曲线全图⽚教程coolautumn随着计算机的⽇益普及，越来越多的检验⼯作者希望能从⼀些烦琐的⼯作中解脱出来，如：绘制标准曲线、绘制质控图、计算检测值等等。

当然借助检验科办公系统理论上是最⽅便的，但很多单位是没有检验科办公系统的。

其实借助Microsoft的Excel 电⼦表格⼯具对检验⼯作也会带来很⼤的便利。

Excel是Microsoft offices系统的重要组成，它是界于WORD字处理软件与ACCESS数据库软件之间的电⼦表格⼯具，功能⼗分强⼤，特别适合于⽇常⼯作使⽤。

使⽤得好，完全⽐⽬前所有的检验科办公系统优秀。

现就先介绍⼀下如何使⽤Excel绘制标准曲线。

⾸先，将数据整理好输⼊Excel，并选取完成的数据区，并点击图表向导，如下图所⽰。

点击图表向导后会运⾏图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第⼀个没有连线的）。

点击“下⼀步”，出现如下图界⾯。

如是输⼊是如本例横向列表的就不⽤更改，如果是纵向列表就改选“列”。

如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图。

如果是X值错了就点击它⽂本框右边的⼩图标，结果如下图：出现上图后，如图在表上选取正确的数据区域。

然后点击“下⼀步”出现图表选项界⾯，如下图，上应调整选项，以满⾜⾃⼰想要的效果。

点击“下⼀步”，现在⼀张带标准值的完整散点图就已经完成，如下图。

完成了散点图，现在需要根据数据进⾏回归分析，计算回归⽅程，绘制出标准曲线。

其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图。

由于本例是线性关系，在类型中选“线性”如下图点击“确定”，标准曲线就回归并画好了。

标准曲线是画好了，可是我们怎么知道回归后的⽅程是什么样呢？这了简单，点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，如下图：在显⽰公式和显⽰R平⽅值（直线相关系数）前点⼀下，勾上。

Excel是Microsoft offices系统的重要组成，它是界于WORD字处理软件与ACCESS数据库软件之间的电子表格工具，功能十分强大，特别适合于日常工作使用。

使用得好，完全比目前所有的检验科办公系统优秀。

现就先介绍一下如何使用Excel绘制标准曲线。

首先，将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图所示。

点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”。

如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图。

如果是X值错了就点击它文本框右边的小图标，结果如下图：出现上图后，如图在表上选取正确的数据区域。

然后点击“下一步”出现图表选项界面，如下图，上应调整选项，以满足自己想要的效果。

点击“下一步”，现在一张带标准值的完整散点图就已经完成，如下图。

完成了散点图，现在需要根据数据进行回归分析，计算回归方程，绘制出标准曲线。

其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图。

由于本例是线性关系，在类型中选“线性”如下图点击“确定”，标准曲线就回归并画好了。

标准曲线是画好了，可是我们怎么知道回归后的方程是什么样呢？这了简单，点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

再点确定。

好了，现在公式和相关系数都出来了。

如图：呵R的平方达0.996，线性相当好。

可是有时候有的项目是成指数增加的，散点图如下图，从上图看并不值关，除了最大的一个点外其余的几乎都成了直线。

这不难理解，对于10000000而言，10与10000都差不了多少。

因此我们平时常使用半对数坐标纸画图。

对于Excel也可以，先点中Y坐标轴，再按右键，选“坐标轴格式”如下图将左下方的对数刻度选中，确定。

用Excel 绘制标准曲线将数据整理好输入 Excel ，并选取完成的数据区，并点击图表向导，如下图:町宜“即 即曙迅q x*a*已基q ■口叩匕/詁梅・■>*05申文M 猪a* 7却点击图表向导后会运行图表向导如下图，先在图表类型中选“的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向 列表就改选“列”STD1STD2£TD3STD5 STM 1 STO?2 9 4.3氐I』I in3Q40-5Q64lTOXY 散点图”，并选了图表类型B «a itm.?' *A nt HKv=s y - :：■■二 刊■口皿 z*"* K J V E ■ 3 Ismz . r sms2D 302□ Vi cxoBoff E BCC IK r 1£XA- K I B1 srn)71 8H2CI2 12223时2526271 fl10一liiKs 」・0ilft如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图：4L S1D1SHE J5o c?.|V£J L10JOT A 4 910 11 12 13 H IS 16 IT 13冲20 21 22 23 24 2S 2& V 2S VKM I■ MR1去眉倉戢fsf・g S3(E S U4IJ精品文档如果是X值错了就点击它文本框右边的小图标，结果如下图:「・xczK#t h*“2 -罢齬 MIL T L H在表上选取正确的数据区域，点击“下一步”，出现图表选项界面如下图，调整选项，以满 足自己想要的效果:哲 立样（I ）料式劇 ZM （r ）乜萬Q ■口厘）甘酣⑧II 3中阳■畫斧誕+ rI 詛£向辱• 4歩ITZ 3驱I 崔血無耐妆翌I宀W 202122怒】（£■r广右上坤◎ r«±（D甲常［.丄1$星I 厅二于①打完歧即点击“下一步”，一张带标准值的完整散点图完成，如下图:4st ］文忡（D 却如 楫ED ② 輻扎H ） *i 武矽 工具心 t ）育口即“出耳中丈聘鶯丹蔡-*站▼氏一 ―…一[*] li ti Un-Uf L £xr«3 笛悅工只■从讣A CDEFGH]234STD1 5TD2 STMSTHSTD55TD6STD7 :: 7 [ Q" 2. |4.^5.1,I: 103040閒<0割对吵环e ■氏购 "w ffmo ■口Q *jn （jp 4日 即闻中幷間鬻轩事* :重甘11 12 13 14 现在要根据数据进行回归分析，计算回归方程，绘制出标准曲线: 先点击图上的标准值点，然后按右键，点击“添加趋势线”。

Excel绘制标准曲线全图片教程随着计算机的日益普及，越来越多的检验工作者希望能从一些烦琐的工作中解脱出来，如：绘制标准曲线、绘制质控图、计算检测值等等。

当然借助检验科办公系统理论上是最方便的，但很多单位是没有检验科办公系统的。

其实借助Microsoft的Excel电子表格工具对检验工作也会带来很大的便利。

Excel是Microsoft offices系统的重要组成，它是界于WORD字处理软件与ACCESS数据库软件之间的电子表格工具，功能十分强大，特别适合于日常工作使用。

使用得好，完全比目前所有的检验科办公系统优秀。

现就先介绍一下如何使用Excel绘制标准曲线。

首先，将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图所示。

点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”。

如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图如果是X值错了就点击它文本框右边的小图标，结果如下图：出现上图后，如图在表上选取正确的数据区域。

然后点击“下一步”出现图表选项界面，如下图，上应调整选项，以满足自己想要的效果。

点击“下一步”，现在一张带标准值的完整散点图就已经完成，如下图。

完成了散点图，现在需要根据数据进行回归分析，计算回归方程，绘制出标准曲线。

其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图。

由于本例是线性关系，在类型中选“线性”如下图点击“确定”，标准曲线就回归并画好了。

标准曲线是画好了，可是我们怎么知道回归后的方程是什么样呢？这了简单，点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

用Excel绘制标准曲线以及求未知含量的方法将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图：点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”：如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图：如果是X值错了就点击它文本框右边的小图标，结果如下图：在表上选取正确的数据区域，点击“下一步”，出现图表选项界面如下图，调整选项，以满足自己想要的效果：点击“下一步”，一张带标准值的完整散点图完成，如下图：现在要根据数据进行回归分析，计算回归方程，绘制出标准曲线：先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图：本例是线性关系，在类型中选“线性”，如下图：点击“确定”，标准曲线回归画好：回归后的方程是什么样呢？点击趋势线（也就是标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

再点确定，公式和相关系数都出来了。

如图：由此标准曲线可得出浓度：切换到“选项”标签页，选择“显示公式”，确定。

在图表中出现一个公式，即浓度对吸光度的关系。

在单元格中输入该公式（其中的X值用具体的单元格引用代替），即可根据该公式计算出样品的浓度。

有时候有的项目是成指数增加，散点图如下图：从上图看并不相关，除了最大的一个点外其余的几乎都成了直线。

这不难理解，因为对于10000000而言，10与10000都差不了多少。

因此我们平时常使用半对数坐标纸画图。

对于Excel，先点中Y坐标轴，再按右键，选“坐标轴格式”如下图：将左下方的对数刻度选中，确定。

完整的一个半对数标准曲线就做好了：利用Excel制作标准曲线，如果认真调整参数可以得到不同的效果。

绘图时最好用XY散点图。

Excel绘制标准曲线全图片教程随着计算机的日益普及，越来越多的检验工作者希望能从一些烦琐的工作中解脱出来，如：绘制标准曲线、绘制质控图、计算检测值等等。

当然借助检验科办公系统理论上是最方便的，但很多单位是没有检验科办公系统的。

其实借助Microsoft的Excel电子表格工具对检验工作也会带来很大的便利。

Excel是Microsoft offices系统的重要组成，它是界于WORD字处理软件与ACCESS数据库软件之间的电子表格工具，功能十分强大，特别适合于日常工作使用。

使用得好，完全比目前所有的检验科办公系统优秀。

现就先介绍一下如何使用Excel绘制标准曲线。

首先，将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图所示。

点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”。

如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图。

如果是X值错了就点击它文本框右边的小图标，结果如下图：出现上图后，如图在表上选取正确的数据区域。

然后点击“下一步”出现图表选项界面，如下图，上应调整选项，以满足自己想要的效果。

点击“下一步”，现在一张带标准值的完整散点图就已经完成，如下图。

完成了散点图，现在需要根据数据进行回归分析，计算回归方程，绘制出标准曲线。

其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图。

由于本例是线性关系，在类型中选“线性”如下图点击“确定”，标准曲线就回归并画好了。

标准曲线是画好了，可是我们怎么知道回归后的方程是什么样呢？这了简单，点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

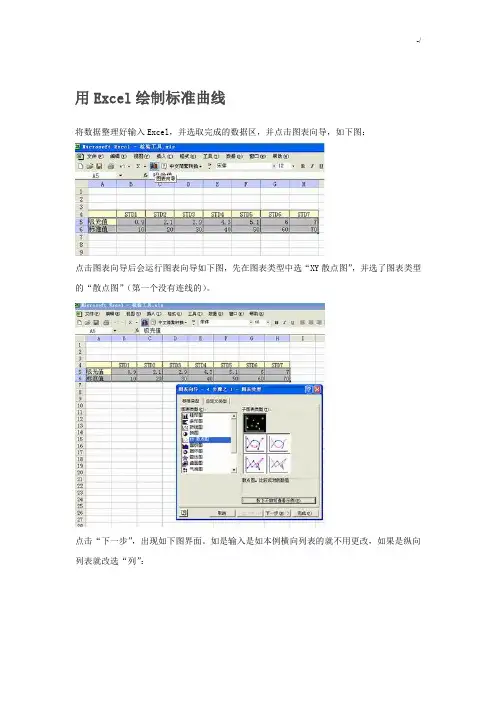

用E x c e l绘制标准曲线(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除用Excel绘制标准曲线将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图：点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”：如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图：如果是X值错了就点击它文本框右边的小图标，结果如下图：在表上选取正确的数据区域，点击“下一步”，出现图表选项界面如下图，调整选项，以满足自己想要的效果：点击“下一步”，一张带标准值的完整散点图完成，如下图：现在要根据数据进行回归分析，计算回归方程，绘制出标准曲线：先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图：本例是线性关系，在类型中选“线性”，如下图：点击“确定”，标准曲线回归画好：回归后的方程是什么样呢？点击趋势线（也就是标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

再点确定，公式和相关系数都出来了。

如图：由此标准曲线可得出浓度：切换到“选项”标签页，选择“显示公式”，确定。

在图表中出现一个公式，即浓度对吸光度的关系。

在单元格中输入该公式（其中的X值用具体的单元格引用代替），即可根据该公式计算出样品的浓度。

有时候有的项目是成指数增加，散点图如下图：从上图看并不相关，除了最大的一个点外其余的几乎都成了直线。

这不难理解，因为对于10000000而言，10与10000都差不了多少。

因此我们平时常使用半对数坐标纸画图。

对于Excel，先点中Y坐标轴，再按右键，选“坐标轴格式”如下图：将左下方的对数刻度选中，确定。

用EXCEL制作标准曲线首先，将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，点击图表向导后会运行图表向导，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现界面。

如是输入是横向列表的就不用更改，如果是纵向列表就改选“列”。

如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改。

如果是X值错了就点击它文本框右边的小图标，出现界面后，在表上选取正确的数据区域。

然后点击“下一步”出现图表选项界面，相应调整选项，以满足自己想要的效果。

点击“下一步”，一张带标准值的完整散点图就已经完成。

完成了散点图后需要根据数据进行回归分析，计算回归方程，绘制出标准曲线。

其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。

由于是线性关系，所以在类型中选“线性”，点击“确定”，标准曲线就回归并画好了。

计算回归后的方程：点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

再点确定。

这样公式和相关系数都出来了。

用Excel电子表格中的TREND函数，将标准品的吸光度值与对应浓度进行直线拟合，然后由被测物的吸光度值返回线性回归拟合线，查询被测物的浓度，方法简便，可消除视觉差，提高实验的准确性。

方法：打开Excel电子表格，在A1∶Ai区域由低浓度依次输入标准品的浓度值；在B1∶Bi区域输入经比色(或比浊)后得到的标准品相应A值：存盘以备查询结果。

点击工具栏中的函数钮(fx)，选取“统计”项中的TREND函数；点击“确定”，即出现TREND函数输入框。

在known-y′s框中输入“A1∶Ai”，在known-x′s中输入“B1∶Bi”；在new-x′s中，输入被测物的A值，其相应的浓度值立即出现在“计算结果”处。

随着计算机的普及，Excel电子表格亦被广泛应用于实验室，因此，用Excel电子表格制作标准曲线及查询测定结果准确、实用。

用Excel绘制标准曲线将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图：点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。

点击“下一步”，出现如下图界面。

如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”：如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图：如果是X值错了就点击它文本框右边的小图标，结果如下图：在表上选取正确的数据区域，点击“下一步”，出现图表选项界面如下图，调整选项，以满足自己想要的效果：点击“下一步”，一张带标准值的完整散点图完成，如下图：现在要根据数据进行回归分析，计算回归方程，绘制出标准曲线：先点击图上的标准值点，然后按右键，点击“添加趋势线”。

如下图：本例是线性关系，在类型中选“线性”，如下图：点击“确定”，标准曲线回归画好：回归后的方程是什么样呢？点击趋势线（也就是标准曲线）然后按右键，选趋势线格式，如下图：在显示公式和显示R平方值（直线相关系数）前点一下，勾上。

再点确定，公式和相关系数都出来了。

如图：由此标准曲线可得出浓度：切换到“选项”标签页，选择“显示公式”，确定。

在图表中出现一个公式，即浓度对吸光度的关系。

在单元格中输入该公式（其中的X值用具体的单元格引用代替），即可根据该公式计算出样品的浓度。

有时候有的项目是成指数增加，散点图如下图：从上图看并不相关，除了最大的一个点外其余的几乎都成了直线。

这不难理解，因为对于10000000而言，10与10000都差不了多少。

因此我们平时常使用半对数坐标纸画图。

对于Excel，先点中Y坐标轴，再按右键，选“坐标轴格式”如下图：将左下方的对数刻度选中，确定。

完整的一个半对数标准曲线就做好了：利用Excel制作标准曲线，如果认真调整参数可以得到不同的效果。

绘图时最好用XY散点图。

生成图表后，选择生成的曲线，之后在曲线上点击右键，选择“添加趋势线”，在“类型”中，选择最接近的曲线形式。
