三层交换机三层接口实验

三层交换技术实训总结一、引言在计算机网络中，交换技术是实现数据传输的重要手段之一。

而三层交换技术作为一种高级的交换技术，能够提供更快速、更高效的数据传输方式。

本文将对三层交换技术的实训进行总结，包括实验目的、实验过程、实验结果以及个人感悟等方面。

二、实验目的本次实训的主要目的是通过搭建三层交换网络，掌握三层交换技术的原理和操作方法，进一步提升对计算机网络的理解和实践能力。

具体实验目标如下：1.了解三层交换技术的基本概念和特点；2.掌握三层交换机的配置和管理方法；3.实现三层交换机之间的互联和数据转发；4.测试并验证三层交换机的性能和稳定性。

三、实验过程1.实验环境准备在实验开始前，我们需要准备好实验所需的硬件和软件环境。

硬件方面，需要准备三台支持三层交换技术的交换机；软件方面，需要安装适当的网络管理软件，如Cisco的IOS等。

2.搭建实验网络按照实验设计要求，我们需要将三台交换机连接起来，形成一个三层交换网络。

通过连接网线将三台交换机的各个接口连接起来，并确保连接的可靠性和正确性。

3.配置交换机通过终端连接到交换机上，使用命令行界面或图形界面进行交换机的配置。

首先，设置交换机的基本信息，如主机名、IP地址等；然后，配置交换机的VLAN和端口；最后，配置交换机之间的路由和转发规则。

4.测试和验证在完成交换机的配置后，我们需要进行相应的测试和验证工作。

可以通过发送ping包、traceroute等命令测试交换机之间的连通性；还可以通过发送大量的数据包测试交换机的性能和稳定性。

四、实验结果经过一系列的配置和测试，我们成功搭建了一个三层交换网络，并且进行了相应的测试和验证。

实验结果表明，三层交换技术能够提供更快速、更高效的数据传输方式，能够更好地满足网络通信的需求。

实验还验证了交换机之间的连通性和稳定性，结果良好。

五、个人感悟通过本次实训，我对三层交换技术有了更深入的理解。

三层交换技术不仅能够提供更高效的数据传输方式，还能够实现网络的分割和隔离，提高网络的可靠性和安全性。

先总结一下，后面的是实验结果：1.二层交换机，只做同网段或同vlan转发功能，要实现vlan间的数据转发需要使用单臂路由，或者使用三层交换机2.在三层交换机上使用ip routing命令将交换机转到三层工作模式3.此时可以在每个vlan上配上不同网段的IP，不同vlan之间的终端设备(如pc)可以通过交换机互相通信(不需指定网关)不知道下面这段话有没有实际意义：如果某些接口所连设备是属于不同vlan(网段)的路由器，[由于路由器的路由功能，不同vlan间路由器不像pc可以ping通，除非进行后面的配置：]，路由器必须加静态路由或者在交换机上和路由器上启动路由协议，如ospf4.还可以将交换机接口配置成三层接口：no switchport，取消命令：switchport成为三层接口后就可以在其上配置IP地址，可以在路由器和交换机上走路由协议来连通不同网段，或在路由器上配静态路由也可以以上2为必做，3为vlan间需要转发数据的场景，4为仅仅把三层交换机当路由器的功能来用3也叫SVI，即VLAN虚接口SW#show ip route*Mar 1 00:05:01.927: %SYS-5-CONFIG_I: Configured from console by consoleDefault gateway is not setHost Gateway Last Use Total Uses InterfaceICMP redirect cache is empty如果没有启动ip routing，则启用路由协议的时候会报错SW(config)#router ospf 100IP routing not enabled开启交换机三层功能：SW(config)#ip routingSW#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setSW(config)#int fa 0/0SW(config-if)#ip address 10.0.0.1 255.255.255.0% IP addresses may not be configured on L2 links.配成三层交换机后，端口可以打no switchport将二层端口变为三层端口SW(config-if)#no switchport注：如果使用了这条命令，switchport mode access(trunk)不可用，要使用的话必须用switchport 命令改回来SW(config-if)#ip address 10.0.0.1 255.255.255.0SW(config-if)#endSW#show ip route10.0.0.0/24 is subnetted, 2 subnetsC 10.1.2.0 is directly connected, FastEthernet0/1C 10.0.0.0 is directly connected, FastEthernet0/0成为三层交换机后路由表也有了信息三层交换机也可以走ospf等路由协议与路由器连接口不一定要启用no switchport也可以用svi，svi也是一个3层概念的接口IP地址配在VLAN上：SW#vlan databaseSW(vlan)#vlan 2 name V2VLAN 2 modified:Name: V2SW(vlan)#vlan 3 name V3VLAN 3 added:Name: V3SW(vlan)#exitSW#conf tSW(config)#int vlan 2SW(config-if)#ip address 10.0.0.1 255.255.255.0SW(config)#int vlan 3SW(config-if)#ip address 10.0.1.1 255.255.255.0R2#ping 10.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds:.....Success rate is 0 percent (0/5)因为是用3640模块模拟的PC机，没有把3640的路由功能关闭，ip deflaut-getway不起作用(未验证)，造成ping不通，关掉即可ping通：R2(config)#no ip routing如果不关闭R2、R4路由功能，可以在R2、R4上加静态路由，或者在网络中走ospf等路由协议也可行，IP配在VLAN上一样可以正确传输路由信息。

三层交换综合实验设计方案一、模拟设计方案【用户需求】1.应用背景描述某公司新建办公大楼，布线工程已经与大楼装修同步完成。

现公司需要建设大楼部的办公网络系统。

大楼的设备间位于大楼一层，可用于放置核心交换机、路由器、服务器、网管工作站、交换机等设备。

在每层办公楼中有楼层配线间，用来放置接入层交换机与配线架。

目前公司工程部25人、销售部25人、发展部25人、人事部10人、财务部加经理共15人。

2.用户需求为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约100个，今后有扩充到200个的可能。

公司的很多业务依托于网络，要求网络的性能满足高效的办公要求。

同时对网络的可靠性要求也很高，要求在办公时间，网络不能宕掉。

因此，在网络设计过程中，要充分考虑到网络设备的可靠性。

同时，无论是网络设备还是网络线路，都应该考虑冗余备份。

不能因为单点故障，而导致整个网络的瘫痪，影响公司业务的正常进行。

公司需要通过专线连接外部网络。

【需求分析】为了实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。

本实验采用双核心拓扑结构，将三层交换技术和VTP、STP、EthernetChannel 综合运用。

【设计方案】1、在交换机上配置VLAN，控制广播流量2、配置2台三层交换机之间的EthernetChannel，实现三层交换机之间的高速互通3、配置VTP，实现单一平台管理VLAN，同时启用修剪，减少中继端口上不必要的广播信息量4、配置STP，实现冗余备份、负载分担、避免环路5、在三层交换机上配置VLAN间路由，实现不同VLAN之间互通6、通过路由连入外网，可以通过静态路由或RIP路由协议【网络拓扑】根据用户对可靠性的要求，我们将网络设计为双核心结构，为了保证高性能，采用双核心进行负载分担。

当其中的一台核心交换机出现故障的时候，数据能自动转换到另一台交换机上，起到冗余备份作用。

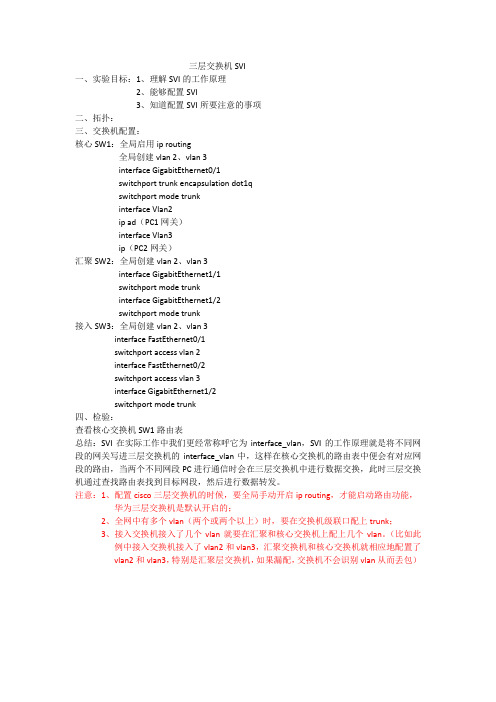

三层交换机SVI一、实验目标：1、理解SVI的工作原理2、能够配置SVI3、知道配置SVI所要注意的事项二、拓扑：三、交换机配置：核心SW1：全局启用ip routing全局创建vlan 2、vlan 3interface GigabitEthernet0/1switchport trunk encapsulation dot1qswitchport mode trunkinterface Vlan2ip ad（PC1网关）interface Vlan3ip（PC2网关）汇聚SW2：全局创建vlan 2、vlan 3interface GigabitEthernet1/1switchport mode trunkinterface GigabitEthernet1/2switchport mode trunk接入SW3：全局创建vlan 2、vlan 3interface FastEthernet0/1switchport access vlan 2interface FastEthernet0/2switchport access vlan 3interface GigabitEthernet1/2switchport mode trunk四、检验：查看核心交换机SW1路由表总结：SVI在实际工作中我们更经常称呼它为interface_vlan，SVI的工作原理就是将不同网段的网关写进三层交换机的interface_vlan中，这样在核心交换机的路由表中便会有对应网段的路由，当两个不同网段PC进行通信时会在三层交换机中进行数据交换，此时三层交换机通过查找路由表找到目标网段，然后进行数据转发。

注意：1、配置cisco三层交换机的时候，要全局手动开启ip routing，才能启动路由功能，华为三层交换机是默认开启的；2、全网中有多个vlan（两个或两个以上）时，要在交换机级联口配上trunk；3、接入交换机接入了几个vlan就要在汇聚和核心交换机上配上几个vlan。

三层交换机三层接口实验实验目的1、验证三层交换机ip分组转发机制2、掌握三层交换机接口配置过程3、体会三层交换机三层接口等同于路由器以太网接口的含义4、区分三层接口与VLAN对应的ip接口之间的差别实验原理三层交换机具备网络层的功能，实现VLAN间相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。

三层交换机利用直连路由可以实现不同VLAN之间的互相访问。

三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

实验步骤1、设备放置与连接2、通过交换机的命令行创建并配置VLANIOS Comma nd Line Interface%LINZPROTO-5-UPDOWN: Line pzo^occl on Interface FastZthexnet>0/6z chenged st-at-e t> o up%LINK—o-CHANGZD: aae 91 changed sz^za zc up%LINZPZXOTO-o-UrDOWN: Line pxeteccl en In^oxfsee Fsa,tZ^hQmQ'cO/9z ch^ngod zQ UPSwitch^an-blQSwl^ch^aonriauxe Configuring from , xorcexy, ex notwerk [*CQXsr;in-l] ?Znter aonriauratlon ccrcrc.ancl3 z one per line. End with CNTL/Z.Switch \ config) Fvlarx 2Switch( conrig-vlan)rnan-.e vlan2Switch(conz±g-vlan)Switch(conrig)zvlan 3(ccnf ig-vlan) #narcie vlan3Swi^cn(conrig-vian)sexirSwitch{config)#vlan 4SwiT^cn( conria-vlan)rnan-.e vlan4Switch{con=ig-vlan)#exitSPI■匸un (uonwncr) =| y |“ h ・ n (：hn13回凶IOS Command Line InterfaceSwitch(config)tvlan 3Switch(conflQ-vlan)rname vlan3 Switen <canTig-vlan)roxit Switch(canrxg)rvlan 4Switch (consxg-vlan) Fn-rtLQ vlan4 Switch \ conf xg-vlan)Switch (config) Fxn'&cxf ACQ Fas^Z^hemc^O/l Sx^i^ch (con = ±g-iz) #sw±tchpoxt mode ouuunn Switch < CGrx£iQ-i£) c switchpos V access vlan 2 Switch <ccn£ig-i£) «exxt>Switch < config) x interface Fa s t>Et>hernet>0/2 Switch(con*la-ir )rswitchport mcxle access Switch<conr±g —±r)cawitchport AacAfia vl-n 2 Switch(canrig-ir )TexitSwiten(cenrig)rxnrerrace FaatZthornet0/3 Swi^cH(cenzxg-x=)Fawi^chpex^ medo 二uuazu Swx^ch(conzxg-xf)Fawi^chpex^ 二uuaun vlan 2 Switch(conz±g-iz ?Switch {config) Finrcxface Fa5^Z^hemc^0/4 Switch (con£xQ-i£) «swivchpcrt iriudu access Swxvch < CGn£iQ-x£) « swxtchpor t> access vlan 3 switch (conria-ir )texii> switch <conria )zx° S<it chOPhysical Config CLIIOS Comma nd Line In terfaceig-if) irswitchport mode access ig-if)^switchpert access vlsn 3 ig-if)$exi€ig)^interface FastZthernetO/5 ig-if) #swi*cchport rr.ede access ig-if)^switchport access vlan 3 ig-if)#exitig) irinterface FastZ ,cherne ,cO/c ig-if)^switchport mode access ig-if)^swi^chpert access vlan 3 ig-if)#exirig)Sinterface FastZtheznetO/? ig-if) #switchport rr.ede access ig-if) irswitchport access vlan 4 ig-if) #exi*cig) irinterface FastZ ,cherne ,cO/8 ig-if) irswi'uchport access vlan 4 ig-if) ^exi'Cig) ?in*cerface rastZ^hernetO/S ig-if) irswi^chpert rtiede access ig-if) #swi*cchport access vlan 4 ig-if)#exir3、三层交换机连接各个VLAN 的物理接口配宜ip 和子网掩码，生成路由表如下 Switch•conSwitch(ccnSwitch(ccnSwitch(conSwitch(conSwitch <conSwitch(cen Switch(con Switch(con Switch(cen Switch(ccn Switch(ccn Switch(con Switch(con Switch(cen Switch(con Switch•con Switch(ccn Switch(ccn Switch(con Switch(con Switch <con Switch 「conIOS Comma nd Line In terfaceTV*丄VzJ —・J ▲■丄目 亠■%LINZrROTO-5-UP'DO?7N: Line pretocal on Interface FascZthemetO/2, changed szaze z o down %LIN£rROTO-5-UPDO77N: Line protocol en Interface Fas*cZthemetO/2, changed szaze z a up Switch <ccnfig-if)#no swirchper^Switch (ccnf ig-if) trip address 192.1.2.2=4 255.2S5.255.0 Switch(canfig-if)#exirSwitch(config)winterface FasrZ^hernerO/3 Switch(ccnfig-if)#nc switchper^%LINEP^OTO-5-UP^077N: Line protocol on Interface FastEthernetO/3. changed state z c down Switch(cenfig-if)#%LINZrROTO-5-UPDO?7N: Line protocol on Interface Fas'ClthernetO/S, changed szaze z c up Switch(ccnfig-if)?nc switchpor^Switch(ccnfig-if)#ip address 192.1.3.254 255.2S5.255.0 Switch(config-if)?exit Switch(ccnfig)?ip routing的ip 地址Type Network PortNext Hop IPMetric C192.1.1.0/24FastEthGrneto/l ・・・ 0/0C 192.1.2.0/24 F3StEth€rneW./2 …0/0 C 192.1.3.0/24FastEthernetO/30丿0PATPC4PC-PTPC3PC-PT PC54、为各个终端配宜ip 和子网掩码.默认网关即和该终端连接在同一个vlan 的三层交换机=>C-PT PC2Table for3>it chU4PC5Physical config 「Desktop5、通过ping 验证属于不同vlan 的终端之间ip 分组的传输过程> PCOPhysical | Config j DesktopCommand PromptReplytrera 19Z .1.3.284： bytx?3-32 Reply trcn 19Z.1.3.ZS4： byte3-3Z Reply Trcn 19Z.1.byte3-3Z Reply Hran 19Z .1.3.2S4： tame —4mo sane-GZ TB . GZng tawe -GZnis TT17-2SS TTLr-ZSSTTLr-ZS& TT^-ZS53«ea3Cic3 for 192.1.3.2 吕4:DackQvaz Sunt = <, RQOQXvQd = <, Xx>ac = 0 (C% loaa)v AppxriM 1 aiQ^g xourxl cxXp v 1 maa Xn mlXUL —aacoxids :Minlmun = 17x&fl r M AX I XKJIA = 62aui. A VQXQQQ = 58x&a PC>pln<j 1^2.1.3 ・2Pinging 152.1.3.2 wi t ；H 32 by 匕■■ o£ =R«»pLy £rm 192.1.3 ・2 RarpLy £ECSB 192.1.3.2 R«»pLy £ccn 192.1.3 ・2 R«»pLy £rcn 192.1.3.2byt««—32 byt««—32 byt«»«i —32 hayf —32t 12 SmMt 2 Sn&M t £*••»—10t i-raw —12 Sm«TTL-127TTI —127 TTI —127 TTL-127勻53■susror 19Z . 1.3 . ZrPackers: S5t — 4Z Recover — 4“ Bost — 0 <0W loss) # Approximatie round crap time3 in rail 11-seconds :Miniroun — LO9r»!5r MaxLroiin ■ LZSns, Ave rage — 1Z Ins PC，IP ConfigurationCisco IP Comm un icatorPDU FormatsEEGmet II431419PREAMBLE: DEST MAC:SRC MAC: 101010.. .lOll0002 ・1704・ 1E01 0090.2118.EE66TYPE: 0x800DATA (VARIABLE LENGTH)FCS: 0x016TYPE: 0x8 | CODE: 0x0CHECKSUMID ： Oxa SEQ NUMBER ： 34PC0->PC5 IP 分组PCO 至三层交换机这一段的MAC 帧格式PDU Tn-For*a-t- i onDevice :L I 二亠JL 丄 I JL01J.UIU 儿、JL ■ 2 且見Svi*t chOOSI ModelInbound PDU D-atailsI Outbound PDU Details IPDU FormatsEthernet 1 -gTYPE: 0x8 | CODE; 0x0UHECKSUM ID: OxcSEQ NUMBER.: 41IP 分组三层交换机到PC5这一段的MAC 帧格式OSI ModelOSI ModelInbound PDU DetailsXnf orBL^it ion a± Dcvico:4 8 LE31 4| IHL | DSCP:0x0TL: 128ID ：0x240x0 |0x0 TTL: 128 | PRO: 0x1CHKSUMSRC IP: 192-1.1.1DST IP ： 192.1.3.2OPT:0x0|0x0DATA (VARIABLE LENGTH)IPICMPBizs0 4oL419 PREAMBLE: DEST MAC ： SRC MAC: 101010.. 0001.C7LC.33A90002.1.704 ・1 E03 TYPE:0x800 DATA (VARIABLE LENGTH)FCS:0x0Byre4 8L5 1931 4 | IHL | DSCP: 0x0 TL: 128ID ： OXZb0X0 I 0X0 TTL： 127 | PRO ： 0X1 CHKSUMSRC IP: 192.1.1.1DST IP: 102-1.3.2OPT: 0x0|0x0DATA (VARIABLE LENGTH)IPBics IUMP三层交换机的各端口MAC。

三层交换之stp了解和配置实例STP,也许大家不知道他是做什么用的....但是我想大家只要上网它都会起到作用..特别是一些企业中...如何在企业交换网中实现敛路和设备的冗于? 又避免广播风暴那就是STP具体一点.什么是STP?成树协议,STP(Sanning-tree protocol)STP协议通过STA生成树算法将一个物理网络生成一个逻辑无环树形网络有三个条件是必须符合的才能形成STP1.选择根网桥2.选择根端口3.选择指定端口这个很重要....一定要记住...4个注意事项:1.一个网络只能有一个根网桥2.每一个非根桥只有一个根端口3.每一个冲突域只能一个指定端口.4.本地端口ID值最小实验目标.让2950 1 2 3 学习到3560S1 - S3560 -2里的vlan信息. 使VLAN 同步更新.(VTP)让2650-1 至2950-3 学习到vlan信息(VTP协议,有发帖讲) 让S35601 建立以太网通道, 实行设备冗于!1.配置实验图,2.首先我们打开3560 -S1 里进行配置...命令解释:en 特权模式conf 全局模式int range f0/2 - 7 进f0/2 到7端口sw mo trunk 配置trunkexit 退出.命令解释:vlan database 进入vlan配置模式vtp domain haier 设置名字为haiervtp t 清除使用记录vtps 恢复服务器模式vlan 2 name cw 建立一个vlan 2 名字叫cw vlan 3 name gl 建立一个vlan 3 名字叫gl vlan 4 name xs 建立一个vlan 4名字叫xlvlan 5 name cg 建立一个vlan 5名字叫cgvlan 100 name fw 建立一个vlan 100 名字叫fw exit 退出查看下是否有我们建立的信息!有!现在我们配置以太网通道.命令解释:int range f0/5 -7 进f0/5 到f0/7接口channel-group 1 mode on 设置以太网通道名字为1 起用!在3560- S1 上的配置就完成了,现在我们换3560-S22.在3560-S2上配置,基本信息让3560-S2学到3560-S1的信息.命令解释:vlan database 进入vlan配置模式vtp domain haier 设置名字为haier vtp t 清除使用记录vtps 恢复服务器模式exit 退出conf 全局模式int range f0/2 - 7 进f0/2 到7端口sw mo trunk 配置trunkexit 退出.配置以太网通道实现设备冗于命令解释:int range f0/5 -7 进f0/5 到f0/7接口channel-group 1 mode on 设置以太网通道名字为1 起用! 3.在3560-S1上建立一个新的vlan 触发规则,使3560 -S2学到命令解释:en 进入特权模式vlan database 进入vlan模式vlan 12 name 12 创建一个vlan 12 名字叫12 exit 退出在3560- S2 上看看是否学到!学到!3.在2950 系列上配置让其加如vtp域学到信息!命令解释:vlan database 进入vlan配置模式vtp domain haier 设置名字为haiervtp t 清除使用记录vtpc 起用客户端模式exit 退出在2950-3上一样做配置...因为机器卡了下.,所以我就配置了2个交换机..其他的也是自动可以学习到的..2950s2 和s3命令解释:vlan database 进入vlan配置模式vtp domain haier 设置名字为haiervtp t 清除使用记录vtpc 起用客户端模式exit 退出conf 进入全局模式int range f0/10 -11 进入f0/10 和f0/11端口sw mo trunk 配置trunk客户机配置完成4.在3560 S1上删除刚才建立的vlan12 让2950系列学到vlan信息, 触发规则命令解释:en 进入特权模式vlan database 进入vlan模式no vlan 12 删除vlan 12exit 退出5.看看2950系列是否学到!学到!6.看看3560 -S1 和3560-S2是否建立以太网通道.实现设备冗于。

三层交换机IP接口华为ensp实验4-9 三层交换机IP接口一、实验背景二、实验目的（1）验证三层交换机的路由功能；（2）验证三层交换机的交换功能；（3）验证三层交换机实现vlan间通信过程；（4）了解vlan关联的IP接口与路由器接口之间的差别三、实验设备交换机S5700一台，PC六台。

四、实验步骤1、新建拓扑图2、 PC配置IP地址、子网掩码、网关如上图3、交换机LSW1配置system-view[Huawei]sysn LSW1[LSW1]undo info-center enable[LSW1]vlan batch 10 20 30[LSW1]interface GigabitEthernet 0/0/1 [LSW1-GigabitEthernet0/0/1]port link-type access[LSW1-GigabitEthernet0/0/1]port default vlan 10[LSW1-GigabitEthernet0/0/1]quit[LSW1]interface GigabitEthernet 0/0/2 [LSW1-GigabitEthernet0/0/2]port link-type access[LSW1-GigabitEthernet0/0/2]port default vlan 10[LSW1-GigabitEthernet0/0/2]quit[LSW1]interface GigabitEthernet 0/0/3 [LSW1-GigabitEthernet0/0/3]port link-type access[LSW1-GigabitEthernet0/0/3]port default vlan 20[LSW1-GigabitEthernet0/0/3]quit[LSW1]interface GigabitEthernet 0/0/4 [LSW1-GigabitEthernet0/0/4]port link-type access[LSW1-GigabitEthernet0/0/4]port default vlan 20[LSW1-GigabitEthernet0/0/4]quit[LSW1]interface GigabitEthernet 0/0/5 [LSW1-GigabitEthernet0/0/5]port link-type access[LSW1-GigabitEthernet0/0/5]portdefault vlan 30[LSW1-GigabitEthernet0/0/5]quit[LSW1]interface GigabitEthernet 0/0/6 [LSW1-GigabitEthernet0/0/6]port link-type access[LSW1-GigabitEthernet0/0/6]port default vlan 30[LSW1-GigabitEthernet0/0/6]quit[LSW1]interface vlanif10[LSW1-Vlanif10]ip address 192.168.1.254 24[LSW1-Vlanif10]quit[LSW1]interface vlanif 20[LSW1-Vlanif20]ip address 192.168.2.254 24[LSW1-Vlanif20]quit[LSW1]interface vlanif 30[LSW1-Vlanif30]ip address 192.168.3.254 24[LSW1-Vlanif30]quit1、通过ping检测网络连通性通过PC1去ping检测与所有PC的网络连通情况注意：如果以上ping结果显示PC1与所有PC可以通信，，则说明已经达到了实验结果要求。

vlan间通信三层交换机路由实验报告实验报告实验名称Vlan间路由三层交换实验课程名称计算机网络实训一.实验目的1、进一步理解三层交换机配置的基本原理；2、熟练掌握PacketTracer软件的安装和配置方法；3、掌握三层交换机的基本命令配置。

4、掌握vlan之间路由的含义。

二.实验环境（软件、硬件及条件）1、1台2811路由器；2、2台工作站；3、2台2960的交换机；4、网络连接线路若干（双绞线）；5、网络拓朴结构如下：6、软件：windowsxp操作系统、PacketTracer软件。

三、实验规划1、启动PacketTracer软件，选择路由器、PC 构成以上拓扑结构，画出拓扑图，然后用PacketTracer软件对此网络进行配置。

2、配置各个局域网；1）配置PC1、PC2的IP和网关，子网掩码PC1配置：选择PacketTracer软件中的Desktop，配置如图同理根据规划表和拓扑图配置好PC2机的IP地址、子网掩码和网关。

2）配置路由器的Ethernetport的以太网的IP地址、子网掩码:三层交换机3560的配置命令如下：交换机2960Switch1的配置命令如下：交换机2960Switch0的配置命令如下：4、验证。

在PC1上执行两次ping命令对PC2进行连通性检测验证，结果如下：以上结果说明PC1和PC2能正常通信，说明各交换机Switch配置正确。

五、实验分析：1、对路三层交换机路由表进行察看结果如下：交换机路由表收敛到192.168.1.0、192.168.2.0Pc1pingpc2通。

进一步说明配置成功。

六、实验心得1、进一步对认识了vlan间的路由；2、能够较熟练地利用PacketTracer软件进行简单网络拓扑结构图的绘制，以及按照拓扑图进行基本配置；3、vlan之间要进行通信必须要经过三层设备，带有路由功能的设备。

三层交换机与路由器的配置实例（图解）目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC的网关。

2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）3：将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信交换机的配置命令：SW 0:Switch>Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#no shutSwitch(config-if)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)#exitSwitch(config)#SW 1:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)#SW 2:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#三层交换的配置命令：Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down Switch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 1Switch(config-if)#no shut%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to upSwitch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip addSwitch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#Switch(config-if)#ip address 192.168.10.1 255.255.255.0Switch(config-if)#exitSwitch(config)#ip routingSwitch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2Switch(config)#路由器的配置：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up Router(config-if)#exitRouter(config)#int f0/0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.3.168 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip addRouter(config-subif)#ip address 192.168.4.168 255.255.255.0Router(config-subif)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/1Router(config-if)#ip addRouter(config-if)#ip address 192.168.10.2 255.255.255.0Router(config-if)#我不知道为什么你要在三层交换机上把f0/1划入vlan 10、f0/2划入vlan 20 我觉得你这样做是完全多余的你试试去掉在SWA上配置的“把f0/1划入vlan 10、f0/2划入vlan 20”然后看看能否通信了我的配置是：三层交换机（就是你的SA）：Switch>en //进入特权模式Switch#conf t //进入全局模式Switch(config)#in f0/24 //进入f0/24接口Switch(config-if)#sw mo tr //启用trunkSwitch#vlan da //进入vlan数据库模式Switch(vlan)#vlan 10 //创建valn 10Switch(vlan)#vlan 20 //创建valn 20Switch(vlan)#ex //退出vlan数据库模式Switch#conf tSwitch(config)#in vlan 10 //进入vlan 10Switch(config-if)#ip add 192.168.10.254 255.255.255.0 //配置IP Switch(config-if)#no sh //启用Switch(config-if)#ex //退出Switch(config)#in vlan 20Switch(config-if)#ip add 192.168.20.254 255.255.255.0Switch(config-if)#no sh二层交换（就是你的SB）：Switch>enSwitch#conf tSwitch(config)#in f0/24Switch(config-if)#sw mo trSwitch#vlan daSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exSwitch#conf tSwitch(config)#in f0/23Switch(config-if)#sw acc vlan 10Switch(config-if)#sw mo accSwitch(config-if)#exSwitch(config)#in f0/22Switch(config-if)#sw acc vlan 10Switch(config-if)#sw mo accSwitch(config-if)#exSwitch(config)#in f0/21Switch(config-if)#sw acc vlan 20Switch(config-if)#sw mo accPC1：PC>ipconfigIP Address......................: 192.168.10.111Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.10.254PC2:PC>ipconfigIP Address......................: 192.168.10.222Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.10.254PC3:PC>ipconfigIP Address......................: 192.168.20.111Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.20.254经测试： pc1 ping pc3是通的任何一台PC都能PING通网关和其他PC设备:华为3928三层交换机一台,PC主机两台PC-A ,PC-B。
