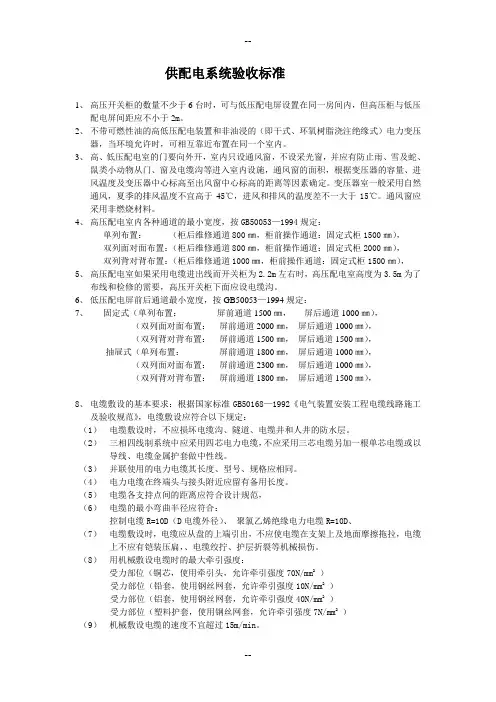

供配电系统验收标准1、高压开关柜的数量不少于6台时，可与低压配电屏设置在同一房间内，但高压柜与低压配电屏间距应不小于2m。
2、不带可燃性油的高低压配电装置和非油浸的（即干式、环氧树脂浇注绝缘式）电力变压器，当环境允许时，可相互靠近布置在同一个室内。
3、高、低压配电室的门要向外开，室内只设通风窗，不设采光窗，并应有防止雨、雪及蛇、鼠类小动物从门、窗及电缆沟等进入室内设施，通风窗的面积，根据变压器的容量、进风温度及变压器中心标高至出风窗中心标高的距离等因素确定。
变压器室一般采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温度差不一大于15℃。
通风窗应采用非燃烧材料。
4、高压配电室内各种通道的最小宽度，按GB50053—1994规定：单列布置：（柜后维修通道800㎜，柜前操作通道：固定式柜1500㎜），双列面对面布置：（柜后维修通道800㎜，柜前操作通道：固定式柜2000㎜），双列背对背布置：（柜后维修通道1000㎜，柜前操作通道：固定式柜1500㎜），5、高压配电室如果采用电缆进出线而开关柜为2.2m左右时，高压配电室高度为3.5m为了布线和检修的需要，高压开关柜下面应设电缆沟。
6、低压配电屏前后通道最小宽度，按GB50053—1994规定：7、固定式（单列布置：屏前通道1500㎜，屏后通道1000㎜），（双列面对面布置：屏前通道2000㎜，屏后通道1000㎜），（双列背对背布置：屏前通道1500㎜，屏后通道1500㎜），抽屉式（单列布置：屏前通道1800㎜，屏后通道1000㎜），（双列面对面布置：屏前通道2300㎜，屏后通道1000㎜），（双列背对背布置：屏前通道1800㎜，屏后通道1500㎜），8、电缆敷设的基本要求：根据国家标准GB50168—1992《电气装置安装工程电缆线路施工及验收规范》，电缆敷设应符合以下规定：（1）电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。
（2）三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套做中性线。
配电箱验收标准配电箱是电力系统中的重要设备，其安全性和可靠性对电力系统的正常运行起着至关重要的作用。
为了确保配电箱的质量和安全性，对其进行验收是必不可少的。
下面将介绍配电箱验收标准，以供参考。
首先，对于配电箱的外观和安装情况需要进行检查。
配电箱应该安装在通风良好、干燥、无腐蚀性气体的场所，箱体应无变形、开裂、漏水等情况，箱门应能灵活开合，锁紧可靠，箱体表面应无明显损坏和腐蚀。
同时，配电箱的安装应符合相关标准，固定牢固，无松动现象，接地良好。
其次，对于配电箱的内部结构和元器件需要进行全面检查。
首先要检查箱内的电缆布线是否整齐、有序，各电缆应有固定夹持装置，不得有松动现象。
其次，要检查配电箱内的断路器、熔断器、接触器等元器件的型号、规格是否符合设计要求，是否安装正确、接线牢固。
还要检查配电箱内的继电器、计量表、电压表、电流表等仪表的安装位置和精度是否符合要求。
另外，对于配电箱的接地保护措施也是需要重点检查的内容。
配电箱应有良好的接地装置，接地电阻应符合规定，接地线应有良好的接地连接，无断裂、腐蚀等情况。
同时，应检查配电箱的绝缘性能，绝缘电阻应符合规定，无漏电现象。
最后，对于配电箱的运行性能和安全保护功能需要进行全面测试。
应对配电箱进行负载测试，确保其运行稳定，无异常声响、发热等情况。
同时，还要测试配电箱的短路保护、过载保护等安全保护功能，确保其能够及时、准确地切断电源，保障电力系统的安全运行。
综上所述，配电箱的验收标准涉及外观、安装、内部结构、元器件、接地保护、运行性能等多个方面，需要全面、细致地进行检查和测试，以确保配电箱的质量和安全性。
只有经过严格的验收，配电箱才能投入正常使用，为电力系统的稳定运行提供可靠保障。

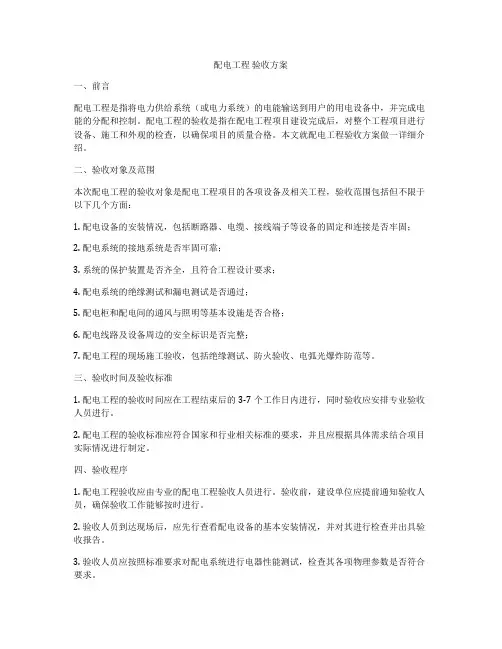

配电工程验收方案一、前言配电工程是指将电力供给系统（或电力系统）的电能输送到用户的用电设备中，并完成电能的分配和控制。
配电工程的验收是指在配电工程项目建设完成后，对整个工程项目进行设备、施工和外观的检查，以确保项目的质量合格。
本文就配电工程验收方案做一详细介绍。
二、验收对象及范围本次配电工程的验收对象是配电工程项目的各项设备及相关工程，验收范围包括但不限于以下几个方面：1. 配电设备的安装情况，包括断路器、电缆、接线端子等设备的固定和连接是否牢固；2. 配电系统的接地系统是否牢固可靠；3. 系统的保护装置是否齐全，且符合工程设计要求；4. 配电系统的绝缘测试和漏电测试是否通过；5. 配电柜和配电间的通风与照明等基本设施是否合格；6. 配电线路及设备周边的安全标识是否完整；7. 配电工程的现场施工验收，包括绝缘测试、防火验收、电弧光爆炸防范等。
三、验收时间及验收标准1. 配电工程的验收时间应在工程结束后的3-7个工作日内进行，同时验收应安排专业验收人员进行。
2. 配电工程的验收标准应符合国家和行业相关标准的要求，并且应根据具体需求结合项目实际情况进行制定。
四、验收程序1. 配电工程验收应由专业的配电工程验收人员进行。
验收前，建设单位应提前通知验收人员，确保验收工作能够按时进行。
2. 验收人员到达现场后，应先行查看配电设备的基本安装情况，并对其进行检查并出具验收报告。
3. 验收人员应按照标准要求对配电系统进行电器性能测试，检查其各项物理参数是否符合要求。
4. 对配电线路及设备周边的安全标识是否完整，验收人员应按照规定进行检查，确认其合格后进行下一步验收。
5. 验收人员应按照实际情况对配电线路及设备周边的安全标识是否完整，以及配电柜和配电间的通风与照明等基本设施是否合格，进行现场施工验收。
6. 验收结束后，验收人员应出具验收报告，并在验收报告中详细说明配电工程项目的各项设备及工程的验收结果，包括合格项目和不合格项目，并提出具体的整改要求。
1、供配电系统供配电系统承接查验应满足以下基本要求：1.1发电机带载运行，检查油温、油压、电压、频率、声音等参数在允许范围内。
检查实际运行油耗及供电性能是否符合供电要求。
1.2配电箱、柜门内侧张贴过塑封后的电器原理及系统图。
1.3配电箱、柜内的设备、元件齐全，接地正确，线材色标正确，排列清楚，各开关有标示，接触良好，进出线使用永久标识（进线和出线位置应标注）。
1.4通讯设备、电缆进线口封堵严密；电缆沟设有防水或排水措施，沟内干燥、无积水、无杂物，各电缆沟、井内孔洞密封良好，电缆沟设置盖板，封闭良好。
1.5电缆规格应符合规定，排列整齐，相色应正确，无机械损坏。
1.6电缆的固定、变曲半径、有关距离和单芯电力电缆的金属护层的接线、相序排列等应符合要求，电缆终端、电缆接头应接牢固，接地良好；电缆支架等的金属部件防腐层应完好。
1.7 UPS应急电源、市电、备用电切换正常，且电池容量满足设计要求。
正常运行的噪声不应大于45dB（A），额定输出电流为5A以下的小型不间断电源，不应大于30dB（A）。
1.8 新建停车场安装的充电桩须满足政府要求（根据各地城市管理技术规定执行）。
1.9根据各地方特点，非机动车停车库（棚）应设置独立的集中充电点，设置有效的防火分隔，充电线路要符合相关技术标准要求，并配备必要的灭火器材。
1.10防雷接地设备设施良好，安装规范，无锈蚀断裂，防雷接地电阻符合规范要求。
1.11顶部高出其地面45米以上的高层建筑必须设置航空障碍灯。
灯具闪光频率不低于每分钟20次，不高于每分钟70次，灯具装设在建筑物的最高部位，安装牢固可靠，且设置维修和更换光源的措施。
1.12双电源之间的机械或电气联锁应安全可靠，进行模拟通电试验，检查断路器合闸、分闸是否正常；按钮操作及相关的指示灯是否正常。
2、给排水系统给排水系统承接查验应满足以下基本要求：2.1给水系统不同类别用水实现独立计量；水表应实现公共用水单独计量（绿化、水景观、室外消防、室内消防、车库保洁、水泵房高低压供水、楼宇单元、物业用房、消防水箱、高位消防水池、人防水池、商铺）。
高低压配电室验收标准高低压配电室是电力系统中非常重要的一部分，它承担着电能的分配和控制任务。
为了确保高低压配电室的正常运行和安全使用，对其进行验收是非常必要的。
下面将介绍高低压配电室验收的标准和要求。
首先，对于高低压配电室的外观和结构要求。
在验收时，需要对配电室的外观进行检查，包括外墙、门窗、屋顶等部分的完整性和密封性。
另外，还需要检查配电室的结构是否牢固，各部件是否安装牢固，是否存在明显的损坏和变形等情况。
其次，对于高低压配电室的电器设备要求。
在验收时，需要对配电室内的电器设备进行逐一检查，包括变压器、开关设备、保护设备等。
需要检查设备的安装位置是否符合要求，接线是否牢固可靠，设备是否有明显的损坏和老化现象。
另外，对于高低压配电室的接地系统要求。
配电室的接地系统是保障人身安全和设备正常运行的重要部分。
在验收时，需要对接地系统进行检查，包括接地电阻的测试、接地网的布线和连接情况等。
确保接地系统符合相关标准和要求，能够有效地保护人员和设备的安全。
此外，对于高低压配电室的环境要求。
在验收时，需要对配电室的环境进行检查，包括通风、温度、湿度等环境参数是否符合要求。
另外，还需要检查配电室内是否存在杂物堆放、易燃易爆物品等安全隐患。
最后，对于高低压配电室的运行状态要求。
在验收时，需要对配电室的运行状态进行检查，包括设备的运行情况、开关操作是否灵活可靠、保护装置是否正常运行等。
确保配电室可以正常投入使用，保障电力系统的正常运行。
综上所述，高低压配电室的验收标准涉及外观结构、电器设备、接地系统、环境和运行状态等多个方面。
只有严格按照相关标准和要求进行验收，才能确保配电室的安全可靠运行，保障电力系统的正常供电。
配电工程验收管理制度一、总则为规范配电工程验收行为，确保工程质量，保障电力系统正常运行，特制定本制度。
二、适用范围本制度适用于所有配电工程验收活动。
三、验收范围1. 配电工程的开工条件、施工条件、验收条件等；2. 配电设备的质量、安全性等；3. 配电线路的接地电阻、绝缘电阻等。
四、验收程序1. 准备工作（1）确定验收时间、地点；（2）组织验收人员，包括建设单位、监理单位等；（3）收集相关资料，包括设计文件、施工记录等。
2. 实地验收（1）检查现场施工情况，包括设备安装情况、线路敷设情况等；（2）检查设备的质量、安全性；（3）测量接地电阻、绝缘电阻等；（4）填写验收记录。
3. 分析评定（1）对实地验收结果进行分析；（2）评定工程的合格与否。
4. 验收结论（1）通过验收的项目，出具验收合格证书；（2）未通过验收的项目，需整改后重新进行验收。
五、验收标准1. 施工条件（1）配电工程应符合国家有关规定和标准；（2）施工人员应具备相应资质；（3）施工现场应保持整洁、安全。
2. 设备质量（1）设备应符合国家强制性标准；（2）设备应具备产品合格证书；（3）设备安装应符合相关规定。
3. 线路质量（1）线路敷设应符合设计要求；（2）接地电阻、绝缘电阻应符合要求。
六、验收人员1. 建设单位（1）负责项目的设计和施工；（2）派专人参与验收。
2. 监理单位（1）负责监督工程施工过程；（2）参与工程验收。
七、验收责任1. 建设单位（1）负责工程的设计、施工和验收；（2）保证工程的质量。
2. 监理单位（1）负责工程施工监督；（2）对工程进行验收评定。
八、验收记录1. 验收记录应包括以下内容：（1）验收时间、地点；（2）验收人员名单；（3）验收项目及标准；（4）验收结果及意见。
2. 验收记录应存档归档，备查。
九、违规处理对违反本制度的行为，按照公司相关规定进行处理。
十、制度执行本制度自发布之日起正式执行，由公司相关部门负责执行。
配电验收规范配电验收规范配电验收是指对新建、改建、扩建和维修等配电工程的质量、性能和技术要求进行检测和评估的过程。
配电验收的目的是确保配电工程符合国家标准和相关规范要求，保障电气设备的安全可靠运行。
下面是配电验收的一般规范要求。
1. 配电工程验收标准配电工程验收应根据国家标准和相关规范要求进行，包括电气工程施工质量验收标准、电气设备工程验收标准等。
验收标准应明确项目的质量检测指标、要求和方法，并制定详细的验收程序。
2. 验收文件和资料配电工程验收应有完整、合格的验收文件和资料，包括设计文件、施工图纸、设备清单、验收报告等。
验收文件和资料应按要求进行整理和归档，便于今后的维护和管理。
3. 安全规范配电验收应坚持安全第一的原则，确保施工和验收过程的安全。
验收前，应做好安全检查和安全教育工作，明确相关人员的责任和义务。
验收过程中，应有专人负责现场安全，并配备必要的安全设施和防护措施。
4. 检测仪器和设备配电验收需要使用合格的检测仪器和设备，以确保检测结果准确可靠。
检测仪器和设备应经过校准和检定，符合国家标准和相关规范要求。
检测人员应熟练掌握使用方法，并确保操作正确、稳定。
5. 电气设备检测配电验收应对电气设备的安全性能进行检测。
包括对电气设备的外观检查、接地和绝缘电阻测试、保护装置的动作试验等。
同时，还应对电气设备的额定工作电流、额定电压、额定功率、开断能力等性能进行检测。
6. 线路和接线检测配电验收应对线路和接线的质量进行检测。
包括对线路的电气接触性能、线路的电流负载、电压降、接线端子的紧固情况等方面进行检测。
同时，还应对线路和接线的标志和标识进行检查，确保符合要求。
7. 配电系统的稳定性测试配电验收应对配电系统的稳定性进行测试。
通过对配电系统的状态参数进行监测和分析，评估系统的稳定性能力。
测试内容包括电压波动、频率稳定、电力因数等方面。
8. 配电设备的维护和保养配电验收后，应制定好配电设备的维护和保养计划，并进行培训，确保相关人员具备相关知识和技能，能够进行设备的正常维修和保养工作。
配电箱验收标准
配电箱是电力系统中的重要组成部分，它承担着电能分配、控制和保护的功能。
在使用配电箱之前，必须进行验收，以确保其符合相关标准和要求，保障电力系统的安全稳定运行。
下面将介绍配电箱验收的标准和要求。
首先，配电箱的外观应该符合国家标准，表面不应有损坏、变形、腐蚀等情况。
箱体应具有足够的机械强度和绝缘性能，能够承受正常运行和短时过载的影响。
箱门、箱盖应能够灵活开合，连接可靠，不得出现松动、脱落或卡滞现象。
其次，配电箱内部的元器件应符合相关标准和规定，包括断路器、接触器、熔
断器、电流互感器等。
这些元器件应具有可靠的断路、过载和短路保护功能，能够确保电路的安全运行。
此外，配电箱内部的接线应整齐、牢固，不得出现错位、短路、接触不良等情况。
在验收过程中，还需要对配电箱的接地情况进行检查。
配电箱应具有良好的接
地装置，接地电阻应符合规定，确保在发生漏电等故障时能够及时将电流导入地下，避免对人身和设备造成伤害。
此外，配电箱的环境条件也需要符合相关要求。
箱体应能够防尘、防潮、防腐蚀，能够在恶劣的环境条件下正常运行。
配电箱的安装位置应合理，通风良好，便于操作和维护。
最后，配电箱的验收还需要对其运行性能进行测试。
包括负载开关试验、漏电
保护试验、短路保护试验等，确保配电箱在正常运行和故障情况下能够及时、可靠地进行保护和操作。
总之，配电箱的验收是电力系统安全运行的重要环节，只有经过严格的验收和
测试，才能确保其在日常运行中能够可靠、安全地工作。
希望相关人员能够严格按照配电箱验收标准进行操作，确保电力系统的安全稳定运行。
低压配电柜是电力系统中的重要设备之一，用于将高压电能转换为低压电能，并分配给各个电气设备和用电负荷。
为了确保低压配电柜的安全性和可靠性，进行验收是必不可少的环节。
下面，我将为您介绍低压配电柜验收的标准和要求。
一、设备基本信息验收1. 配电柜清晰标识：验收时应确认配电柜上是否有清晰的标识，包括设备名称、型号、额定电流、额定电压等信息。
2. 设备台账完整：检查设备台账是否齐全，包括设备的出厂合格证、产品技术文件等。
3. 设备外观检查：检查设备外观是否完好，无明显变形、损坏或破损现象。
二、电器性能验收1. 额定电流和电压：验证配电柜的额定电流和电压是否符合设计要求，并核对与设备台账上的信息是否一致。
2. 过载和短路保护：通过模拟实际使用场景，测试配电柜的过载和短路保护功能，确保在异常情况下能及时切断电源。
3. 电器元件的选择和安装：检查配电柜中的电器元件是否符合规范要求，并确认其正确安装、可靠连接。
4. 过温保护：验证配电柜是否具备过温保护功能，能够在过热情况下自动切断电源，确保设备安全运行。
三、线路连接验收1. 电缆绝缘检查：检查配电柜的进线和出线电缆绝缘情况，确保绝缘性能良好，无漏电现象。
2. 线路连接可靠性：检查配电柜内外线路连接是否牢固可靠，无松动、接触不良等问题。
3. 接地系统：验证配电柜的接地系统是否符合规范要求，确保人身安全和设备的正常工作。
四、环境条件验收1. 温度和湿度：检查配电柜所在环境的温度和湿度是否符合设备要求，确保设备正常工作。
2. 通风和散热：验证配电柜是否具备良好的通风和散热条件，防止设备过热损坏。
3. 环境污染和腐蚀：检查配电柜周围环境是否存在污染和腐蚀物质，确保设备不受其影响。
五、操作和维护验收1. 操作说明书：检查配电柜是否配备了详细的操作说明书，包括开关操作、故障排除等内容。
2. 维护手册和备件清单：核对配电柜是否提供了维护手册和备件清单，便于后期维护和更换损坏部件。
供配电系统验收标准1、高压开关柜的数量不少于6台时，可与低压配电屏设置在同一房间内，但高压柜与低压配电屏间距应不小于2m。
2、不带可燃性油的高低压配电装置和非油浸的（即干式、环氧树脂浇注绝缘式）电力变压器，当环境允许时，可相互靠近布置在同一个室内。
3、高、低压配电室的门要向外开，室内只设通风窗，不设采光窗，并应有防止雨、雪及蛇、鼠类小动物从门、窗及电缆沟等进入室内设施，通风窗的面积，根据变压器的容量、进风温度及变压器中心标高至出风窗中心标高的距离等因素确定。
变压器室一般采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温度差不一大于15℃。
通风窗应采用非燃烧材料。
4、高压配电室内各种通道的最小宽度，按GB50053—1994规定：单列布置：（柜后维修通道800㎜，柜前操作通道：固定式柜1500㎜），双列面对面布置：（柜后维修通道800㎜，柜前操作通道：固定式柜2000㎜），双列背对背布置：（柜后维修通道1000㎜，柜前操作通道：固定式柜1500㎜），5、高压配电室如果采用电缆进出线而开关柜为2.2m左右时，高压配电室高度为3.5m为了布线和检修的需要，高压开关柜下面应设电缆沟。
6、低压配电屏前后通道最小宽度，按GB50053—1994规定：7、固定式（单列布置：屏前通道1500㎜，屏后通道1000㎜），（双列面对面布置：屏前通道2000㎜，屏后通道1000㎜），（双列背对背布置：屏前通道1500㎜，屏后通道1500㎜），抽屉式（单列布置：屏前通道1800㎜，屏后通道1000㎜），（双列面对面布置：屏前通道2300㎜，屏后通道1000㎜），（双列背对背布置：屏前通道1800㎜，屏后通道1500㎜），8、电缆敷设的基本要求：根据国家标准GB50168—1992《电气装置安装工程电缆线路施工及验收规范》，电缆敷设应符合以下规定：（1）电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。
（2）三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套做中性线。
