什么是SMD表面贴装器件?不管你是从事还是不从事电子组装行业,相信你在很多地方都能看到SMD或者SMT这些字样。
几乎所有批量生产的电子产品都会使用到表面贴装技术,但是,并非所有的组件都可以用于PCB组装的表面贴装。
在SMT组装中大量使用到的是SMD。
这些行业专业术语有时候让人感到非常疑惑。
什么是SMT,什么是SMD,只有当我们了解了他们的定义后才能更深入的了解电子组装行业。
smd简介它是SMT(Surface Mount Technology)元器件中的一种。
SMD也可以叫SMC,即surface mount component.SMD会采用多种封装形式,而且,其中大部分都已经采用了标准化生产,这也使得实现自动化PCB组装变得成为现实和变得更容易。
SMD和SMT的区别SMT,即Surface Mount Technology,是新一代的PCB组装技术,还有一种PCB组装技术是through hole pcb assembly。
SMT是在现代电子组装行业中流行的一种电路板组装技术和工艺。
SMT生产设备包括:锡膏印刷机、贴片机、回流焊炉、光学检查机、点胶机等。
表面组装技术对生产车间环境要求比较高,一般要求无尘车间、恒温恒湿、车间内工作人员要求着无尘服,防静电鞋和手套等。
SMT工艺可分为单面组装、双面组装等共五种工艺。
SMT的优势SMT实现了电子产品组装的高密度、高可靠、小型化、低成本,以及生产的自动化。
1、SMT组装密度高,电子产品可以设计的更小巧,重量更轻;电路板的体积也会变得更小;贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
2、可靠性高、抗振能力强。
焊点缺陷率低。
3、高频特性好。
减少了电磁和射频干扰。
4、易于实现自动化,提高生产效率。
降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
5、采用SMT技术可以设计出更高端的产品,可以让电子产品应用到更多领域,比如CPU和智能手机;6、SMT更适合大批量生产,因为SMT技术代替了人工插件作业,以自动化贴片机来放置电子零件,所以更适合大量生产出高品质的产品,品质更稳定。

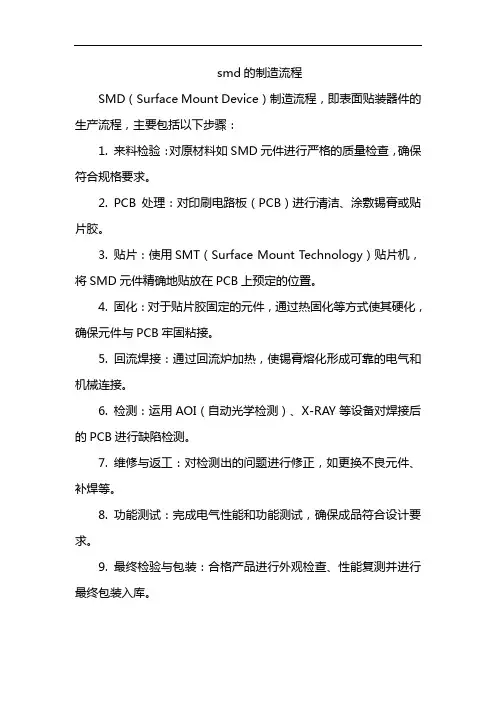

smd的制造流程
SMD(Surface Mount Device)制造流程,即表面贴装器件的生产流程,主要包括以下步骤:
1. 来料检验:对原材料如SMD元件进行严格的质量检查,确保符合规格要求。
2. PCB处理:对印刷电路板(PCB)进行清洁、涂敷锡膏或贴片胶。
3. 贴片:使用SMT(Surface Mount Technology)贴片机,将SMD元件精确地贴放在PCB上预定的位置。
4. 固化:对于贴片胶固定的元件,通过热固化等方式使其硬化,确保元件与PCB牢固粘接。
5. 回流焊接:通过回流炉加热,使锡膏熔化形成可靠的电气和机械连接。
6. 检测:运用AOI(自动光学检测)、X-RAY等设备对焊接后的PCB进行缺陷检测。
7. 维修与返工:对检测出的问题进行修正,如更换不良元件、补焊等。
8. 功能测试:完成电气性能和功能测试,确保成品符合设计要求。
9. 最终检验与包装:合格产品进行外观检查、性能复测并进行最终包装入库。

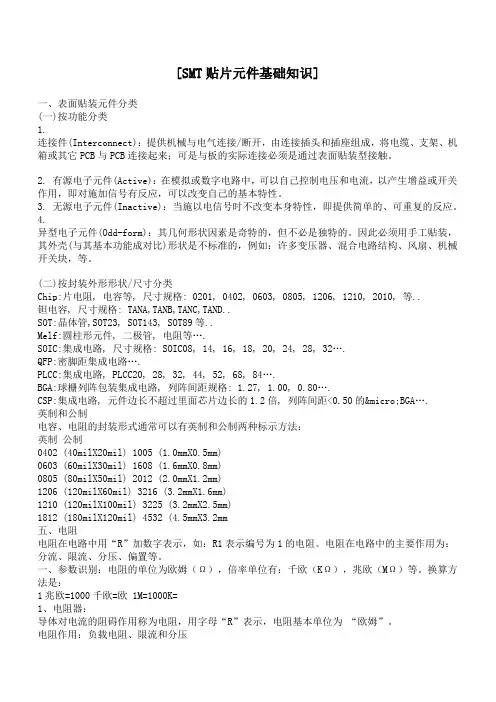

[SMT贴片元件基础知识]一、表面贴装元件分类(一)按功能分类1.连接件(Interconnect):提供机械与电气连接/断开,由连接插头和插座组成,将电缆、支架、机箱或其它PCB与PCB连接起来;可是与板的实际连接必须是通过表面贴装型接触。
2. 有源电子元件(Active):在模拟或数字电路中,可以自己控制电压和电流,以产生增益或开关作用,即对施加信号有反应,可以改变自己的基本特性。
3. 无源电子元件(Inactive):当施以电信号时不改变本身特性,即提供简单的、可重复的反应。
4.异型电子元件(Odd-form):其几何形状因素是奇特的,但不必是独特的。
因此必须用手工贴装,其外壳(与其基本功能成对比)形状是不标准的,例如:许多变压器、混合电路结构、风扇、机械开关块,等。
(二)按封装外形形状/尺寸分类Chip:片电阻, 电容等, 尺寸规格: 0201, 0402, 0603, 0805, 1206, 1210, 2010, 等..钽电容, 尺寸规格: TANA,TANB,TANC,TAND..SOT:晶体管,SOT23, SOT143, SOT89等..Melf:圆柱形元件, 二极管, 电阻等….SOIC:集成电路, 尺寸规格: SOIC08, 14, 16, 18, 20, 24, 28, 32….QFP:密脚距集成电路….PLCC:集成电路, PLCC20, 28, 32, 44, 52, 68, 84….BGA:球栅列阵包装集成电路, 列阵间距规格: 1.27, 1.00, 0.80….CSP:集成电路, 元件边长不超过里面芯片边长的1.2倍, 列阵间距<0.50的µBGA….英制和公制电容、电阻的封装形式通常可以有英制和公制两种标示方法:英制公制0402 (40milX20mil) 1005 (1.0mmX0.5mm)0603 (60milX30mil) 1608 (1.6mmX0.8mm)0805 (80milX50mil) 2012 (2.0mmX1.2mm)1206 (120milX60mil) 3216 (3.2mmX1.6mm)1210 (120milX100mil) 3225 (3.2mmX2.5mm)1812 (180milX120mil) 4532 (4.5mmX3.2mm五、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
