互换性与技术测量（基础知识）1.互换性的基本要求：满足装配互换和功能互换2.机械加工误差的分类：尺寸误差：零件加工后的实际尺寸和理想尺寸的偏离程度。
形状误差: 加工后零件的实际表面形状对于其理想形状的差异（如直线度和圆度）位置误差：相互位置对于其理想位置的偏差。
（如同轴度、位置度）表面微观不平度：加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。
3.互换性的种类：完全互换和不完全互换完全互换：零件加工完之后不需要任何辅助处理直接可以装配。
不完全互换：零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。
4.尺寸：以特定单位表示线性尺寸的数值。
5.公称尺寸：由图样规范确定的理想形状要素。
公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差：某一尺寸减去其公称尺寸所得的代数差实际偏差：实际尺寸-公称尺寸孔Ea 轴ea极限偏差：极限尺寸-公称尺寸孔EI 轴ei基本偏差：公差带相对零线位置的那个极限偏差7.尺寸公差：上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合：间隙配合：孔的公差带在轴的公差带之上。
过盈配合：孔的公差带在轴的公差带之下。
过渡配合：孔的公差带和轴的公差带相重合。
9.配合制：基轴制配合：基本偏差为一定的轴的公差带。
基孔制配合：基本偏差为一定的孔的公差带。
10.几何公差的项目、符号及分类11.几何公差带的4个要素：形状、大小、方向和位置12.按结构特征、要素分为组成要素：由一个或几个表面形成的要素称为组成要素。
导出要素：对称要素的中心点、线、面或回转表面的轴线13.独立原则：是指给定的尺寸公差与几何公差相互独立14.最大实体状态（MMC)：孔或轴在尺寸极限范围内，具有材料最多时的那个状态，称为最大实体状态。
在此状态下的尺寸，称为最大实体尺寸。
◆对于孔：是最小极限尺寸D min◆对于轴：是最大极限尺寸D max15.最小实体状态（LMC）：孔或轴在尺寸极限范围内，具有材料最少时的那个状态，称为最小实体状态。
第一章绪论§1-1 互换性的概念和作用现代化生产的两大特征：高精度高效率为了提高劳动生产率，保证产品质量、降低生产成本，达到多快好省的要求，就要求进行高度专业化的协作生产。
为了提高劳动生产率，机器上许多零件往往不是同一个车间甚至是不同厂家生产出来的，怎样对生产的零部件提出要求，顺利完成装配，成为一台可以正常运转的机器，这就是互换性要解决的问题。
一、定义是指机器中零件或部件按照规定的要求制造，在装配时可不经钳工修配或其它任何辅助加工及调整就能装成机器，并完全符合规定的使用性能要求。
按照这一原则生产的零件或机器，就称为具有互换性。
在使用过程中，某些零件损坏时，该备件不需任何钳工修配就能装上机器，并完全满足使用要求，这样的备件也具有互换性。
二、种类互换性可按不同方法分类：按互换参数围，可分为几何参数互换性和功能互换性；按互换程度，可分为完全互换和不完全互换；对标准部件或机构，可分为外互换和互换。
完全互换性(perfect interchangeability)完全满足上述原则的零部件称其具有完全互换性。
优点：利于组织协作生产、组成装配生产自动线和使用维修不完全互换性(infinite interchangeability)有些零件使用要求很高，若按完全互换性生产，成本大大提高。
采用不完全互换性生产：将零件的尺寸公差放大，使加工经济合理，但为了保证使用要求，采用分组装配，也可插入补偿环节，或在装配时对某个零件进行少量的修配以及补充加工等办法来达到，这样一类生产方式称为不完全互换性或有限互换。
常常在单件生产的机器（如重型机器、特高精度机器）生产中应用。
部互换性(internal exchangeability)部互换性是指部件或机构部零件的互换性，如滚动轴承圈和钢球为部件部之间的配合。
部互换，一般要求装配精度较高，在本厂部组装，故可采用不完全互换性（在使用过程中无须更换）。
外部互换(external exchangeability)外部互换是机器部件或机构与相配件之间的互换性。
互换性与技术测量（基础知识）1.互换性的基本要求：满足装配互换和功能互换2.机械加工误差的分类：尺寸误差：零件加工后的实际尺寸和理想尺寸的偏离程度。
形状误差: 加工后零件的实际表面形状对于其理想形状的差异（如直线度和圆度）位置误差：相互位置对于其理想位置的偏差。
（如同轴度、位置度）表面微观不平度：加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。
3.互换性的种类：完全互换和不完全互换完全互换：零件加工完之后不需要任何辅助处理直接可以装配。
不完全互换：零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。
4.尺寸：以特定单位表示线性尺寸的数值。
5.公称尺寸：由图样规范确定的理想形状要素。
公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差：某一尺寸减去其公称尺寸所得的代数差实际偏差：实际尺寸-公称尺寸孔Ea 轴ea极限偏差：极限尺寸-公称尺寸孔EI 轴ei基本偏差：公差带相对零线位置的那个极限偏差7.尺寸公差：上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合：间隙配合：孔的公差带在轴的公差带之上。
过盈配合：孔的公差带在轴的公差带之下。
过渡配合：孔的公差带和轴的公差带相重合。
9.配合制：基轴制配合：基本偏差为一定的轴的公差带。
基孔制配合：基本偏差为一定的孔的公差带。
10.几何公差的项目、符号及分类11.几何公差带的4个要素：形状、大小、方向和位置12.按结构特征、要素分为组成要素：由一个或几个表面形成的要素称为组成要素。
导出要素：对称要素的中心点、线、面或回转表面的轴线13.独立原则：是指给定的尺寸公差与几何公差相互独立14.最大实体状态（MMC)：孔或轴在尺寸极限范围内，具有材料最多时的那个状态，称为最大实体状态。
在此状态下的尺寸，称为最大实体尺寸。
◆对于孔：是最小极限尺寸D min◆对于轴：是最大极限尺寸D max15.最小实体状态（LMC）：孔或轴在尺寸极限范围内，具有材料最少时的那个状态，称为最小实体状态。
互换性与技术测量知识点第1章绪言互换性是指在同一规格的一批零、部件中任取一件，在装配时不需经过任何选择、修配或调整，就能装配在整机上，并能满足使用性能要求的特性。
互换性应具备的条件：①装配前不换②装配时不调整或修配③装配后满足使用要求按互换性程度可分完全互换（绝对互换）与不完全互换（有限互换）。
按标准零部件和机构分外互换与内互换。
互换性在机械制造中的作用1.从使用方面看：节省装配、维修时间，保证工作的连续性和持久性，提高了机器的使用寿命。
2.从制造方面看：便于实现自动化流水线生产。
装配时，由于零部件具有互换性，不需辅助加工和修配，可以减轻装配工的劳动量，缩短装配周期。
3.从设计方面看：大大减轻设计人员的计算、绘图的工作量，简化设计程序和缩短设计周期。
标准与标准化是实现互换性的基础。
标准分类（1）按一般分：技术标准、管理标准和工作标准。
（2）按作用范围分：国际标准、国家标准、专业标准、地方标准和企业标准。
（3）按标准的法律属性分：强制性标准和推荐性标准。
国家强制性标准用代号“GB”表示。
国家推荐性标准用代号“GB/T”表示。
优先数系的种类（1）基本系列R5、R10、R20、R40（2）补充系列R80（3）派生系列选用优先数系的原则按“先疏后密”的顺序。
第2章测量技术基础测量过程的四要素：测量对象、计量单位、测量方法和测量精度。
测量仪器和测量工具统称为计量器具。
计量器具分类按其原理、结构和用途分为:（1）基准量具(2) 通用计量器具（3）极限量规类（4）检验夹具按测量值获得方式的的不同，测量方法可分为：1.绝对测量和相对(比较)测量法2.直接测量和间接测量法测量误差：测得值与被测量真值之差。
基本尺寸相同用∆评定比较测量精度高低基本尺寸不相同用ε评定（1）绝对误差Δ——测得值与被测量真值之差。
0x x -=∆（2）相对误差ε——测量的绝对误差的绝对值与被测量真值之比。
%100||||||000⨯∆≈∆=-=xx x x x ε （3）极限误差——测量的绝对误差的变化范围。

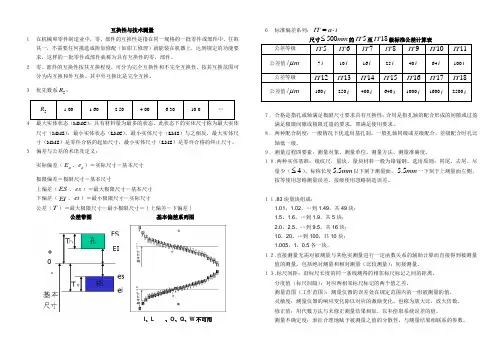

互换性与技术测量１. 在机械和零件制造业中，零、部件的互换性是指在同一规格的一批零件或部件中，任取其一，不需要任何挑选或附加修配（如钳工修理）就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零、部件。
２. 零、部件的互换性按其互换程度，可分为完全互换性和不完全互换性。
按其互换范围可分为内互换和外互换。
其中外互换比是完全互换。
３. 优先数系5R ：４. 最大实体状态（MMC ）：具有材料量为最多的状态。
此状态下的实体尺寸称为最大实体尺寸（MMS ）；最小实体状态（LMC）、最小实体尺寸（LMS ）与之相反。
最大实体尺寸（MMS ）是零件合格的起始尺寸，最小实体尺寸（LMS ）是零件合格的终止尺寸。
５. 偏差与公差的术语及定义：实际偏差（a E 、a e ）＝实际尺寸－基本尺寸 极限偏差＝极限尺寸－基本尺寸上偏差（ES 、es ）＝最大极限尺寸－基本尺寸 下偏差（EI 、ei ）＝最小极限尺寸－实际尺寸公差（T ）＝最大极限尺寸－最小极限尺寸＝｜上偏差－下偏差｜公差带图 基本偏差系列图I 、L 、O 、Q 、W 不可用６. 标准偏差系列：ITa i =⋅尺寸的至级标准公差计算表７. 合格是指孔或轴满足极限尺寸要求具有互换性；合用是指孔轴的配合形成的间隙或过盈满足极限间隙或极限过盈的要求，即满足使用要求。
８. 两种配合制度：一般情况下优选用基孔制。
一般孔轴同级或差级配合，差级配合时孔比轴低一级。
９. 测量过程四要素：测量对象、测量单位、测量方法、测量准确度。
１０. 两种实体基准：线纹尺，量块。
量块材料一般为铬锰钢。
选用原则：同尾、去尾、尽量少（4≤）。
标称长度5.5mm 以下刻于测量面，5.5mm 一下刻于上测量面左侧。
按等使用忽略测量误差。
按级使用忽略制造误差。
１１. 83块量块组成：1.01，1.02，…到1.49，共49块； 1.5，1.6，…到1.9，共5块；2.0，2.5，…到9.5，共16块； 10，20，…到100，共10块； 1.005，1，0.5各一块。
互换性与测量技术课程复习要点《互换性与测量技术》课程复习要点课程名称：《互换性与测量技术》适⽤专业：机械设计制造及其⾃动化、车辆⼯程等辅导教材：《互换性与技术测量》管建峰、钟相强主编北京理⼯⼤学出版社复习要点：第⼀章绪论1、互换性的含义：机械制造中的互换性，是指按规定的⼏何、物理及其他质量参数的极限，来分别制造机械的各个组成部分，使其在装配与更换时不需辅助加⼯及修配，便能很好地满⾜使⽤和⽣产上的要求。
2、优先数和优先数系的定义、基本构成规律、数学特征定义：对各种技术参数进⾏协调、简化和统⼀的⼀种科学的数值制度。
优先数和优先数系?标准（GB321—80）与ISO3采⽤的优先数相同—⼗进制⼏何级数基本构成规律：（1）数系的项值中依次包含：…，0.001，0.01, 0.1, 1，10，100，…这些数，即由10的整数幂10N（其中N为整数）组成的⼗进数序列；（2）⼗进数序列按：…，0.001～0.01，0.01～0.1，0.1～1，1～10，10～100，100～1000，…的规律分成为若⼲区间，称为“⼗进段”；（3）每个“⼗进段”内都按同⼀公⽐q细分为⼏何级数，从⽽形成⼀个公⽐为q 的⼏何级数数值系列。
这样，可根据实际需要取不同的公⽐q，从⽽得到不同分级间隔的数值系列，形成优先数系。
数学特征（1）包含性在R40系列中包含有R20系列中的全部项值；在R20系列中包含有R10系列的全部项值；在R10系列中包含有R5系列的全部项值；在R80系列中包含有R40系列的全部项值。
（2）延伸性系列中的项值可以向两端⽆限延伸。
（3）相对差同⼀系列中，任意相邻两项优先数的相对差近似不变。
（4）积、商、和幂同⼀系列中，任意两项的理论值之积和商，任意⼀项理论值的整数幂，仍为此系列中⼀个优先数的理论值。
（5）和与差同⼀系列中，两个优先数的和与差，⼀般不再为优先数。
第⼆章⼏何量测量基础1.量块按“级”使⽤和按“等”使⽤有什么区别？①按“级”使⽤—忽略量块中⼼长度的制造误差，按量块的标称值使⽤。
第一章基本概念（绪论）1．互换性的含义：三层(1)配前按一定要求制造；(2)装配时不需挑选，不需修配或调整可进行装配；(3)装配后满足使用性能的要求。
（或书P1）2．互换性、标准化及测量技术之间的关系：标准化是实现互换性生产的基础或前提。
技术测量是实现互换性的保证；标准化是技术测量的依据。
3．互换性可以分为几何要素互换和功能互换，本课程讨论尺寸、形位公差，表面粗糙度，研究的是几何要素互换。
本课程的主要内容是互换性标准，其次是几何量的测量。
4．优先数系：GB/T321-1980《优先数和优先数系》规定了R5、R10、R20、R40四个基本系列和R80补充系列，在实际工作中应优先采用优先数，使参数的选择一开始就纳入标准化的轨道。
第二章测量技术基础一、量块的精度：按制造精度分为5分级，按鉴定精度分为6等。
按级使用是将标称值作为工作尺寸，按等使用是将鉴定值（即量块的实际尺寸）作为工作尺寸。
二、系统误差的处理：对于已知的定值系统误差，采用修正的方法。
三、随机误差的处理：单次测量结果＝测得值(可以是计量器具的测量极限误差)；为测量极限误差，误差在此区间的概率0.9973。
多次测量结果= 多次测量的结果精度高四、间接测量的数据处理y=f(x1,x2)五、随机误差特性、测量方法、测量范围、示值范围、阿贝误差第三章尺寸精度设计（孔、轴的极限与配合）例：查表确定配合φ35H7/n6的孔、轴极限偏差值，画出公差带图，求出极限间隙或极限过盈，说明该配合的基准制及配合性质。
解：基本尺寸φ35,IT7=25μm,IT6=16μm轴的基本偏差为上偏差,ei=+17μmEI=0μm,ES=EI+IT7=25μm,es=ei+IT6=33μm此配合是基孔制，属过渡配合Xmax=ES-ei=0.008mm,Ymax=EI-es=-0.033mm三、基本偏差系列基本偏差的定义代号２８种排列规律特殊情况：H (h) JS (js) J (j)同名配合：两个配合必须满足：（１）一个为基孔制，另一个为基轴制；（２）非基准件的基本偏差代号相同；（３）孔、轴工艺等价。
