用ORIGIN做双X坐标轴的方法
先把要做的数据输到ORIGIN里，将想要作为X轴的数据输入Y列，将想要作为Y轴的数据输入X列，然后做出双Y轴的图形。
如：A列为楼层数，本应作为y轴的数据，但在表格中输入在X列。
B列为X向的地震剪力，本应作为x轴的数据，但在sheet中输入在Y列。
C列为风荷载剪力，同上。
如图所示。
先绘制A列为X轴，B列为Y轴的图形，如下图所示。
可以进行下图面的处理，让图形简洁但富含内容，如下图：
右键点击上图中左上角的1，如下图：
选择layer contents，出现如下图所示对话框：
将C列数据即available data中的book1_c列数据，选中，然后添加到右侧layer contents中，点击ok即可。
如下图：
这样双Y轴曲线就绘制完成，但由于图面比例不同，可以适当调整，让新添加的曲线显示完整。
如上图所示，选择grahp→exchange X-Y axes，就可以将X Y轴交换，即可以形成想要的双X轴图形，如上图所示。
Origin做双坐标轴并添加数据点标签的步骤
第一步：打开origin
第二步：右键点击add new column 添加一列，并右键点击该列，选择set as lable 第三步：新增一个workbook 重复第一、二步
第四步：在workbook 1 中加入第一组数据，第三行为显示的标签数据第五步：在workbook 2 中加入第二组数据，第三行为显示的标签数据
第六步：选择workbook1 作图，调整标签位置，调整颜色
第七步：点击空白右键，选择 new layer(axes) 选择 topx + right y 第八步光标点2 点右键选择layer contents
第九步：将book2 b和c选择进去后点ok键
第十步：调整坐标轴坐标及标签，作成完整的双坐标图形最后一步导出图片
如果两种图形的坐标轴对不上如下图：
原因是wooksheet 1和2的Horizontal不一致，调成一致即可。
Origin 画双纵坐标图示例
1、按照一般的步骤做只有一个纵坐标的图，如下图1.
2、打开上面做的图，选择工具栏上的Graph –New Layer(Axes) - （Linked）Right Y（也可以在图的“空白处”右击，选择New Layer(Axes) - （Linked）Right Y），这样就在上面的图上添加了一个右侧的Y轴，如下图2。
3、工具栏Graph – Plot Setup（也可以在图中“非空白处”右击，选择Plot Setup）
4、一次选择数据来源的worksheet、Plot Type及横纵坐标，点击Add。
这样在最下面的Plot List中相应的Layer下会出现下图2所示的内容，点击OK，下图3就出现了，出现了第二条曲线。
5、双击新画的曲线会出现下图的Plot Details，通过左上的内容可以选择要操作的图层，通过左下的Plot Type可以更改曲线的形式。
右上的部分就是对曲线做更加具体的设定。
6、双击右侧纵坐标会出现下图，Scale可以设定纵坐标上的分度，Title
& Format可以设定在坐标轴旁边显示的标注内容。
7、在有图的地方右击选择New Legend可以在图的右上方出现新画的曲线的图例。
选中后右击，Properties，可以重新设定新图里的样式，字体、边框之类的。

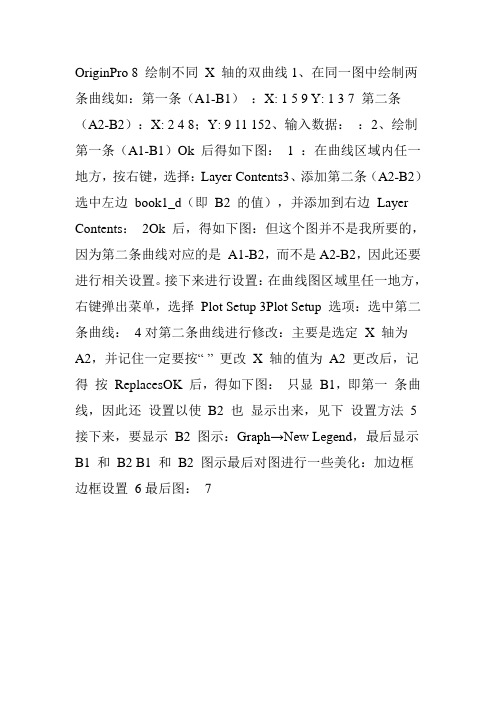

OriginPro 8 绘制不同X 轴的双曲线1、在同一图中绘制两条曲线如：第一条（A1-B1）：X: 1 5 9 Y: 1 3 7 第二条
（A2-B2）：X: 2 4 8；Y: 9 11 152、输入数据：：2、绘制第一条（A1-B1）Ok 后得如下图：1 ：在曲线区域内任一地方，按右键，选择：Layer Contents3、添加第二条（A2-B2）选中左边book1_d（即B2 的值），并添加到右边Layer Contents：2Ok 后，得如下图：但这个图并不是我所要的，因为第二条曲线对应的是A1-B2，而不是A2-B2，因此还要进行相关设置。
接下来进行设置：在曲线图区域里任一地方，右键弹出菜单，选择Plot Setup 3Plot Setup 选项：选中第二条曲线：4对第二条曲线进行修改：主要是选定X 轴为
A2，并记住一定要按“ ” 更改X 轴的值为A2 更改后，记得按ReplacesOK 后，得如下图：只显B1，即第一条曲线，因此还设置以使B2 也显示出来，见下设置方法5接下来，要显示B2 图示：Graph→New Legend，最后显示B1 和B2 B1 和B2 图示最后对图进行一些美化：加边框边框设置6最后图：7。
如何用origin 画双纵坐标图形
第一步：将所需要的画图的三列数据复制粘贴到origin 中；
第二步：讲三列数据全部设置成Y 坐标，选中三列并且做图
第三步：按住作图后会得到如下图形，然后依次按Graph-New layer-Right Y 得
1
2
3
第四步：在图层“2”上右击鼠标，然后选择Layer contents,得到2图所示
第五步：找到你要画到右边纵坐标的数据，（在数据表格中可以看到，我的是C 列数据）将选择的数据按住“=>”导到右边，如5图所示，点“OK ”得到图6.
第六步：在图层“1”上点击鼠标右击，选择Layer contents,将会得到图7。
选择右边的三个数据，然后按下“<=”，得到图8，然后选择a 、b 数据（c 数据已经选过了就不要再选了）再点”OK”，得到图9.
8 7 6
5 4
7
9
第七步：双纵坐标图就已经做好，后面的美化工作可以继续。
下图是画好的，当然你们可以画的更好。
如何用Origin画两维两轴柱状图
郑志永
（江南大学生物工程学院）
问题：需要将以下两组差距很大的数据画在同一张图片上，采用两根Y轴。
如何用Origin实现？
例子：有下表数据：
月份A(X) B(Y1) C(Y2)
Jan 1 245
Feb 2 564
Mar 3 398
Apr 6 587
May 2 674
June 1 610
通常用Origin画出的图形如下图所示：
在上图中，由于B和C两组数据的差异太大，B组数据几乎不能显示大小，而且B和C两组数据是重叠的，无法并列显示。
要解决此问题，需采用两维坐标（即两根不同尺度的Y轴），请看下面：
1)先用“0”数据冒充空白组。
在Origin中的data窗口中按下表排列数据。
2)选择data窗口中的A、B、C三组数据，画柱形图。
3)右击空白处添加第二层，双击第二层的图标“2”。
4)按住shift键同时选择data窗口中的D和E组数据,再按=>>。
5)在右框中，按住shift键同时选择D和E组数据，点击“group”选项(这一步很关键)。
6)选择“Rescale on OK”选项。
按“OK”
7)进入第二层的“plot detail”菜单，选择“Plot type”为“Column/Bar”。
8)进入“group”选项，选择“independent”
9)接下来可以自由地修改各自的属性了。
10)结果如图“两维柱状图.OPG”所示，也见下图。
【原创】用Origin作双X轴图(图解和数据见26楼,新增双X双Y在53楼)★★小木虫(金币+1):奖励一下，鼓励发有价值的话题ben_ladeng(金币+1):感谢分享2010-05-24 02:02:08现有Orgin版本尚不提供双X轴的直接作图功能,一般都需要通过添加图层的办法来进行,但仍有不少问题,比如,两个X轴的Scale难以准确设定,同时两个图层的数据点不好准确重合.这里以第一列X表示温度倒数1/T,第二列X表示温度T,第三列Y表示该温度下的某一特征量的数据为例, 分享一些偶得拙见,欢迎大家批评指正.1.建Worksheet,并输入X和Y的数值;2.画出第一列X(即1/T)和第三列(即Y)间的X-Y图;3.点击Add top-X right -Y layer按钮,新建第二图层;4.双击工作区左上角(不是1和2的图层号);5.选择图层2(有上X轴的);6.选择Link axes scales;7.点选Link to layer1;8.指定X axis link为Custom, Y axis link为Straigt (1 to 1);9.设定X1=1/X1; X2=1/X2; (关键一)10.确定并转移到工作区,双击上X轴,指定Scale的Type为Reciprocal; (关键二)11.完成!!!这样作出的图,即便在图层2中添加(T和Y)的数据点,也能做到与图层1完全一致重合,既然这样,当然可以免去这一蛇足[也就是说图层2可以是空的,甚至第二列X(即T)也可以不要].其实,这当中的关键步骤(9,10)中的X1和X2的设置还可以有其它的形式,比如第一列X表示温度常用对数Ln(T),第二列X表示温度T,在Step 9中定X1=Exp(X1), X2=Exp(X2), Step10中,ScaleType设为Ln,就可画出下X轴为Ln(T),而上X轴为T的双X轴图.不过,上X轴的Increasement会出现非整数和不能连续显示等问题,现在尚未解决.补充之由此可见: (1)上述方法基于两个X间的某种一一对应的函数关系; (2)因此,这两个X 是可以拓宽的从而绘出更多类型的双X轴图. 当然, 1/T和T的情况是比较多的, 但集思广益,会让我们今后更有备无患从容应对, 所以有其它情况的双X轴图的画法, 万望不吝赐教和分享.欢迎大家试一试,多提反馈意见,若能助力一二,心方足.(图例讲解和练习数据请参见26楼, 另外针对虫友关于双Y轴图的例图在53楼.)例图如下(经稍加美化):。
Origin 画双纵坐标图示例1、按照一般的步骤做只有一个纵坐标的图，如下图1.2、打开上面做的图，选择工具栏上的Graph –New Layer(Axes) - （Linked）Right Y（也可以在图的“空白处”右击，选择New Layer(Axes) - （Linked）Right Y），这样就在上面的图上添加了一个右侧的Y轴，如下图2。
3、工具栏Graph – Plot Setup（也可以在图中“非空白处”右击，选择Plot Setup）4、一次选择数据来源的worksheet、Plot Type及横纵坐标，点击Add。
这样在最下面的Plot List中相应的Layer下会出现下图2所示的内容，点击OK，下图3就出现了，出现了第二条曲线。
5、双击新画的曲线会出现下图的Plot Details，通过左上的内容可以选择要操作的图层，通过左下的Plot Type可以更改曲线的形式。
右上的部分就是对曲线做更加具体的设定。
6、双击右侧纵坐标会出现下图，Scale可以设定纵坐标上的分度，Title& Format可以设定在坐标轴旁边显示的标注内容。
7、在有图的地方右击选择New Legend可以在图的右上方出现新画的曲线的图例。
选中后右击，Properties，可以重新设定新图里的样式，字体、边框之类的。
下面红色字体为赠送的个人总结模板，不需要的朋友下载后可以编辑删除xx年电气工程师个人年终总结模板根据防止人身事故和电气误操作事故专项整治工作要求，我班针对现阶段安全生产工作的特点和重点，为进一步加强落实安全工作，特制定了防止人身事故和防电气误操作事故的(两防)实施细则。
把预防人身、电网、设备事故作为重点安全工作来抓，检查贯彻落实南方电网安全生产“三大规定”情况，检查(两防)执行情况，及时发现和解决存在的问题，提高防人身事故和防电气误操作事故的处理能力，从源头上预防和阻止事故的发生，使安全管理工作关口前移，从而实现“保人身、保电网、保设备”安全生产目标收到一定的效果。
利用origin画XRD谱图并对比1 对原始数据进行检索，利用origin画出PDF卡片图。
XRD标准图谱及测试数据的导出1.1 打开Jade 6，打开数据图谱。
1.2 对数据进行平滑Smooth1.3 BG键扣除基底1.4 右击“光盘”标志，选出可能的元素，点OK1.5 选出标准PDF卡片数据1.6 双击选中的标准PDF卡片，可弹出此卡片常用的信息1.7 点“保存”，将此标准PDF卡片图谱另存为txt1.8 将试验所得样品数据导出。
在File—Save—Primary Pattern as *.txt 第二次再保存可看到保存位置2 利用origin画出XRD标准图谱2.1 对于测试数据的txt文件中，有两列数据，第一列为衍射角2θ，第二列为衍射强度，而对于标准PDF卡片中较多的数据，我们仅需要衍射角2θ和衍射强度I(f)两列数据。
2.2 新建一个excel表格，数据—自文本—选择txt数据，选分隔符号，下一步，分隔符号选“空格”，数据分两列于excel表格中。
同理，导入标准PDF卡片的txt数据，并仅选2-Theta，I(f)两列数据于一新的excel表格中。
2.3 对于标准PDF卡片中的数据，全部选中，复制，在最后一行后面选“粘贴”（只有值即可），再在最后一行后面粘贴一次（至此，总共有两列三组一样的数据）。
此时，将第二次粘贴的数据中第二列衍射强度的所有值删除，将第一次粘贴的第二列衍射强度的所有值改为“0”。
至此，两列三组数据中，第一组为原始数据，第二组的衍射角不变，衍射强度全为“0”，第三组的衍射角不变，衍射强度为空白。
选中第一列，按升序排序（扩展选定区域），此时，每个角度值都出现三次，第一次是衍射峰强度，第二次是0，第三次是空值。
2.4 打开origin，并将两列数据粘贴进去。
2.5 选中两列数据，并选直线作图，则得到所需的PDF标准卡片图谱2.6 对图谱进行修饰（还可修改PDF卡片的显示范围，如常用的20--80），可得如下2.7 可以将此图谱的格式保存为origin模板。
打开origin2018
按照自己的需求在origin中增加列，比如我的是三个，在空白处右键增加列。
将数据复制粘贴过来，注意X轴在第一列，Y轴的数据在后面。
鼠标左键拖动ABCD四列，选中后右键选择点线图。
分别得到图1中的3个图。
图1
使用增加图层的方法得到所需要的最终图形：1.增加2个右侧的数轴，（手动挪动一下就出来了）这时会增加3个图层，在左上角有显示。
2.点击对应图层按钮，打开图层内容，其实就是将左侧的3个数据在右侧三个图层中分别显示出来，比如：图层1打开以后右侧出现三个，将C和D使用中间的向左按钮放回右侧中，即图层1只显示B了，点击确定。
其余
三个图层同理。
3.随后出现2条对应C和D的折线图，我们要把这个变成点线图。
选中折线后，点击右键更改为点线图，双击调整为不同的形状与颜色。
4.随后就是更改图例及四周边框至自己想要的样子，很简单了百度都有。
1.
2.
3.
4.。
用ORIGIN做双X坐标轴的方法
先把要做的数据输到ORIGIN里，将想要作为X轴的数据输入Y列，将想要作为Y轴的数据输入X列，然后做出双Y轴的图形。
如：A列为楼层数，本应作为y轴的数据，但在表格中输入在X列。
B列为X向的地震剪力，本应作为x轴的数据，但在sheet中输入在Y列。
C列为风荷载剪力，同上。
如图所示。
先绘制A列为X轴，B列为Y轴的图形，如下图所示。
可以进行下图面的处理，让图形简洁但富含内容，如下图：
右键点击上图中左上角的1，如下图：
选择layer contents，出现如下图所示对话框：
将C列数据即available data中的book1_c列数据，选中，然后添加到右侧layer contents中，点击ok即可。
如下图：
这样双Y轴曲线就绘制完成，但由于图面比例不同，可以适当调整，让新添加的曲线显示完整。
如上图所示，选择grahp→exchange X-Y axes，就可以将X Y轴交换，即可以形成想要的双X轴图形，如上图所示。
