下载文档原格式
石材返碱的原因及解决方法石材作为一类高档装饰材料，被大家所钟爱。
事物都有两面性，既有优点、也会伴随有缺点的存在，我们会因为优点而喜爱，也会因为缺点而烦恼，石材返碱就是让人很反感的。
一、为什么石材会返碱？返碱与潮湿共生，石材返碱产生的三要素：水、水泥、石材的多孔性。
返碱产生的三要素①水泥石材的返碱，这些碱性物质并不是来自石材自身，而是来源于石材背后的水泥。
所以，返碱问题绝大多数发生在采用水泥粘接的石材表面。
而使用粘接剂、或者干挂等方式安装的石材，极少可能会发生返碱。
水泥的成分复杂，但其中的氢氧化钠、氢氧化钙等，是形成返碱的主要物质。
②石材的多孔性天然石材的材质特点，是其中密布着纳米级、微米级的微孔、微裂隙。
这些结构，是碱性物质、水等进出石材的通道。
③水、潮湿水，作为溶剂出现，是使返碱问题发生的最主要的“推手”，也可以说是“罪魁祸首”。
二、返碱的发生过程使用水泥作为粘接材料安装的石材，在长时间接触水、潮湿的前提下，水泥中的氢氧化钠、氢氧化钙等碱性物质，溶解到水中，并且沿着遍布石材的微孔、微裂隙结构，在毛细作用、和水的蒸腾作用力量带动下，被带往石材表面，析出。
当这些碱性物质析出石材表面后。
会随着时间的推移，发生两种变化：①变化一：凝结水将碱性物质带到石材表面后，迅速蒸发掉。
碱性物质就会凝结、沉淀在石材表面，形成粉末状的物质。
这是整个返碱过程的初级阶段。
这个阶段的返碱，是容易清洗掉的。
②变化二：变质和固化氢氧化钠、氢氧化钙是活泼的强碱性物质，非常容易和空气中的二氧化碳、硫化物等成分发生化学反应，生成碳酸钙、硫化物等新的化合物。
并且会逐渐的固化，变得难以清洗。
所以这种后续产生的物质，和初级阶段的返碱性质并不一样。
因此，我们将其称为“白华”。
三、石材返碱，预防大于治理1、石材安装之前，全面有效防护，遏制石材返碱（泛碱）①根据石材的类别与物质特征有效选择并做好石材防护，石灰变质岩选择防护剂需要具有抗碱功能。
②湿铺石材底、面分开，防护剂用于石底既要防碱抗盐，又要不影响粘接力（如：BS H2O、A-16S等)，不可因为有过“防水背胶”而省略石底防护，用于石灰石表面既要防水，还要防碱(如：SOL170等)；③对于碳酸盐类石材，特别是比较松软的大理石，切忌使用甲基硅酸钠一类强碱性防护剂（普通水溶性防护剂）；使用弱碱性环保型高端水溶性防护剂，一定要适时擦去残留石面的碱雾；④防护前，保证石材完全干净干透，不要残留水分于石材内，不达此条件，宁可不做防护，不可野蛮强求。
0引言“水印、泛碱”是石材湿法粘贴中常见的、较难治理的装饰工程质量问题。
本文主要从业主方角度出发，对水印、泛碱形成原因进行了分析；并提供了一条较为有效、主动的事后处理方法。
对于类似的质量问题处理具有一定的借鉴作用。
1工程概况某大厦主入口由二楼大平台及大台阶组成，均采用室外天然石材湿贴饰面，其中大平台采用进口美国灰麻石材饰面，大台阶采用国产桐庐青石材饰面。
由于工期紧张，装饰面层在半个月里施工完毕，交付使用4个月左右大平台的美国灰麻花岗岩表面出现水印，大台阶桐庐青花岗岩表面出现泛碱现象。
3年后大平台的美国灰麻花岗岩出现较大面积的水印现象。
如图1；台阶桐庐青花岗岩出现较严重的泛碱现象，如图2所示。
2设计复查按设计构造从下至上依次为（1）钢筋混凝土现浇板；（2）20mm 厚1∶3水泥砂浆找平层；（3）二布四胶、JS 复合防水涂料（1.0mm 厚）；（4）陶粒混凝土建筑找坡；（5）水泥砂浆粘结层；（6）花岗岩面层，符合规范要求。
大平台地面采用0.5%的单向坡度，仅靠大平台两侧南面两个地漏排水。

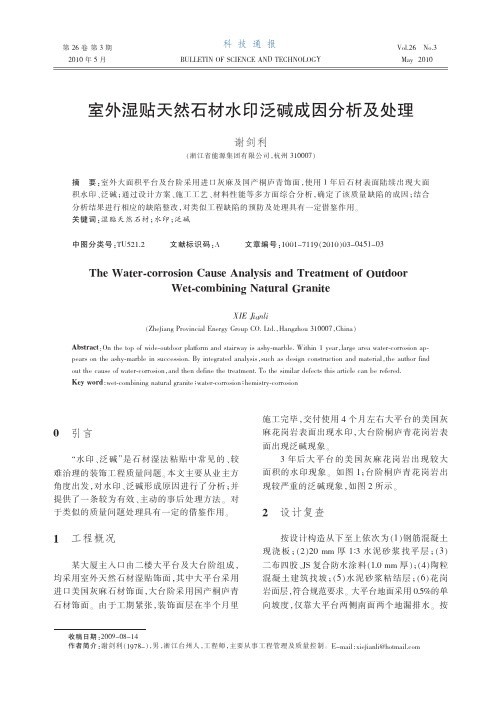

按室外湿贴天然石材水印泛碱成因分析及处理谢剑利（浙江省能源集团有限公司，杭州310007）摘要：室外大面积平台及台阶采用进口灰麻及国产桐庐青饰面，使用1年后石材表面陆续出现大面积水印、泛碱；通过设计方案、施工工艺、材料性能等多方面综合分析，确定了该质量缺陷的成因；结合分析结果进行相应的缺陷整改，对类似工程缺陷的预防及处理具有一定借鉴作用。
关键词：湿贴天然石材；水印；泛碱中图分类号：T U 521.2文献标识码：A文章编号：1001-7119（2010）03-0451－03The Water -corrosion Cause Analysis and Treatment of OutdoorWet -combining Natural GraniteX IE Jianli（Zhejiang Provincial Energy Group CO.Ltd.，Hangzhou 310007，China ）Abstract ：On the top of wide -outdoor platform and stairway is ashy -marble.Within 1year ，large area water -corrosion ap -pears on the ashy -marble in succession.By integrated analysis ，such as design construction and material ，the author find out the cause of water -corrosion ，and then define the treatment.To the similar defects this article can be refered.Key word ：wet -combining natural granite ；water -corrosion ；hemistry -corrosion收稿日期：2009-08-14作者简介：谢剑利（1978－），男，浙江台州人，工程师，主要从事工程管理及质量控制。
园林铺装石材泛碱现象的预防与治理一、泛碱现象湿贴天然石墙面在安装时期，石材板块会出现似“水印”同样的斑块，跟着镶贴砂浆的硬化和干燥，“水印”会略微减小，甚至有些消逝，其孤立、分别地出此刻板块中，室内程度不严重，影响外观不大。
可是，跟着时间推移，特别是外墙频频遭受雨水或潮湿天气，水从板缝、墙根等部位侵入，天然石的水斑渐渐变大，并在板缝连成片，板块局部加深、光彩黯淡、板缝并发析出白色的结晶体，长年不褪，严重影响外观，此种现象称为泛碱现象。
二、原由剖析1．天然石材结晶相对较粗，存在很多肉眼看不到的毛细管，花岗岩细孔率为0.5 ～1.5%，大理石细孔率为 0.5 ～2.0%，其抗渗性能不如一般水泥沙浆，花岗岩的吸水率 0.2 ～1.7%是较低的，水仍可由经过石材中的毛细管浸入面传到此外一面。
天然石材的这类特性及毛细孔的存在，为粘接资猜中的水、碱、盐等物质的浸透和析出并形成泛碱供给了通道。
2．粘结资料产生含碱、盐等成分物质。
主要为镶贴沙浆析出 Ca（OH）2（氢氧化钙）并跟从剩余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，挪动到沙浆表面的Ca（OH） 2 就越多，水分蒸发后， Ca（OH）2 就存积在板块里。
其余，如在水泥中增添了含有钠Na+的外加剂，黏土砖土壤含有的Na+、Mg2+、K+、Ca2+、C1-、So42-、C032-等，遇水溶解，会浸透到石材毛细孔里，形成“白华”等现象。
粘结资料产生的含碱、盐等成分物质是浸透石材毛细孔产生泛碱的直接物质根源。
3．水的浸透。
因为外墙接缝用水泥细砂沙浆勾缝，令防水成效差；地面水（或湿润）沿墙体或沙浆层侵入石材板；安装时对石材洒水过多等原由，使水入侵石材板，并溶入Ca（ OH）2 和其余盐类物质进入石材毛细管形成泛碱。
可见，水是泛碱物质的溶剂和载体。
三、治理方法天然石材墙面一旦出现泛碱现象，因为可溶性碱（或盐）物质已沿毛细孔浸透到石材里面（溢出石板表面的能够除去），很难除去，故应侧重预防，泛碱发生后只可作以下挽救。

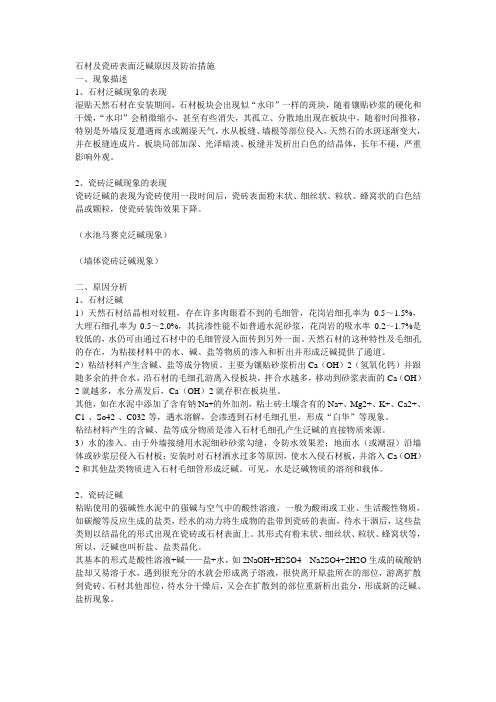

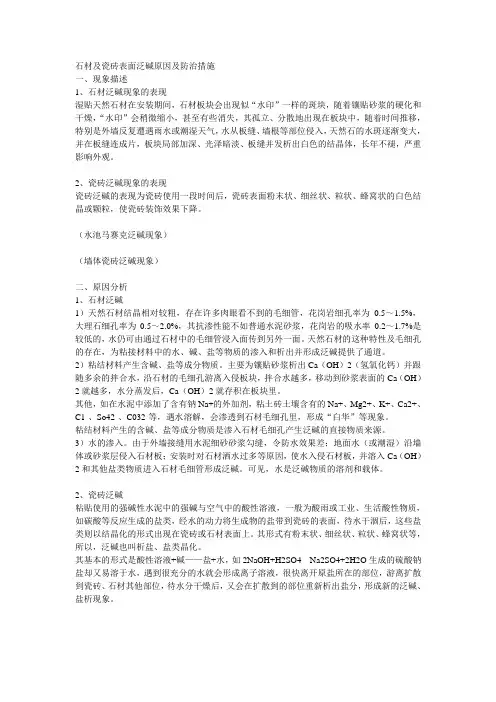

石材及瓷砖表面泛碱原因及防治措施一、现象描述1、石材泛碱现象的表现湿贴天然石材在安装期间，石材板块会出现似“水印”一样的斑块，随着镶贴砂浆的硬化和干燥，“水印”会稍微缩小，甚至有些消失，其孤立、分散地出现在板块中，随着时间推移，特别是外墙反复遭遇雨水或潮湿天气，水从板缝、墙根等部位侵入，天然石的水斑逐渐变大，并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，长年不褪，严重影响外观。
2、瓷砖泛碱现象的表现瓷砖泛碱的表现为瓷砖使用一段时间后，瓷砖表面粉末状、细丝状、粒状、蜂窝状的白色结晶或颗粒，使瓷砖装饰效果下降。
（水池马赛克泛碱现象）（墙体瓷砖泛碱现象）二、原因分析1、石材泛碱1）天然石材结晶相对较粗，存在许多肉眼看不到的毛细管，花岗岩细孔率为0.5～1.5%，大理石细孔率为0.5～2.0%，其抗渗性能不如普通水泥砂浆，花岗岩的吸水率0.2～1.7%是较低的，水仍可由通过石材中的毛细管浸入面传到另外一面。
天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。
2）粘结材料产生含碱、盐等成分物质。
主要为镶贴砂浆析出Ca（OH）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的Ca（OH）2就越多，水分蒸发后，Ca（OH）2就存积在板块里。
其他，如在水泥中添加了含有钠Na+的外加剂，粘土砖土壤含有的Na+、Mg2+、K+、Ca2+、C1-、So42-、C032-等，遇水溶解，会渗透到石材毛细孔里，形成“白华”等现象。
粘结材料产生的含碱、盐等成分物质是渗入石材毛细孔产生泛碱的直接物质来源。
3）水的渗入。
由于外墙接缝用水泥细砂砂浆勾缝，令防水效果差；地面水（或潮湿）沿墙体或砂浆层侵入石材板；安装时对石材洒水过多等原因，使水入侵石材板，并溶入Ca（OH）2和其他盐类物质进入石材毛细管形成泛碱。
可见，水是泛碱物质的溶剂和载体。
石材铺装的泛碱现象及应付方法湿贴天然石地面和墙面在安装时期，石材板块会出现近似“水印” 同样的斑块。
跟着镶贴沙浆的硬化和干燥，“水印”会略微减小，甚至消逝。
但跟着时间推移，特别是地面或墙面频频遭受雨水或湿润天气，水从石板板缝、墙根等部位侵入，“水印”就会渐渐变大，并在板缝间连结成片。
石材板块局部加深、光彩黯淡、板缝处析出白色结晶体且长年不褪，严重影响景观的现象称为泛碱现象。
原由剖析天然石材结晶相对较粗，存在很多肉眼看不到的毛细管。
比如花岗岩细孔率为 0 ．5 ％至 1． 5％，大理石细孔率为0． 5％至 2 ．0 ％，其抗渗性能不如一般水泥沙浆。
只管花岗岩的吸水率只有0．2％至 1．7 ％，但水仍可经过石材中的毛细管浸入到另一面。
天然石材的这类特征及毛细孔的存在，为粘接资猜中的水、碱、盐等物质的浸透供给了通道。
粘结资料产生含碱、盐等成分物质是浸透石材毛细孔产生泛碱的直接物质来源。
此中主要为镶贴沙浆析出的氢氧化钙跟从剩余的拌和水沿石材的毛细孔游离入侵板块。
拌和水越多，挪动到沙浆表面的氢氧化钙就越多，水蒸发后，氢氧化钙就存积在板块里。
水是泛碱物质的溶剂和载体。
水入侵石材板主要原由是以下几种：1．因为接缝处一般用水泥细砂沙浆勾缝，防水成效差；2．地面水侵入石材板；3．安装时对石材洒水过多。
水入侵石材板并溶入氢氧化钙和其余盐类物质进入石材毛细管，形成泛碱。
治理方法天然石材地面和墙面一旦出现泛碱现象，表示可溶性碱（或盐）物质已沿毛细孔浸透到石材里面（溢出石板表面的能够消除），很难消除。
因此治理泛碱重点应当在预防，泛碱发生后应做以下挽救。
1．赶快对板缝、板面等全面进行防水办理，防备水分持续入侵，使泛碱不再扩大。
2．可用市道上的石材泛碱冲洗剂。
冲洗剂是由非离子型的表面活性剂及溶剂等制成的无色半透明液体，对部分天然石材表面泛碱的冲洗有必定成效。
但在使用前，必定要先作小样试块，以查验成效和决定能否采纳。
石材返碱的控制与治理石材返碱已经是困扰了大家很久的共性问题，从古至今无不例外,石材为什么会返碱呢？一、石材采用水泥铺装，残留于石底的水分未能正常挥发，与石材底部水泥中的钙质物反应，形成碱性化合物从缝隙或石材毛细孔泛出。
二、采用水泥铺装的石材，由于外部水分渗入，与石材底部水泥中的钙质物反应，形成碱性化合物从缝隙或石材毛细孔泛出。
三、石材自身含有一定量的钙质物（如石灰石），当空气中湿度较大或受潮湿的影响时，空气中的水分与钙质物反应，形成氢氧化钙的物质残留石面。
四、因石材本身就是碳酸盐的物质（如大理石），当其氢氧化钙物质受浸水或者其它外部水分作用时，其钙质物质与其反应形成氢氧化钙的粉化物或晶化物。
五、抛光使用蜡基产品，使石面产生一定的粘附性和密封性，封于石面的水分与石面的氧化钙物质反应，或泛出的氢氧化钙物质与空气中的灰尘共同附着于石面，形成碳微粒物质覆面(泛碱）。
六、大理石使用普通水性防护剂防护，其水溶剂与石材中的钙质物反应形成氢氧化钙物质或水性防护剂的碱性物质残留石面，与空气中的其它氢氧化物质反应结晶硬化。
了解了石材泛碱的原因，就不难找到解决石材泛碱的方法。
笔者认为防大于治，只有遏制石材泛碱，才是解决石材泛碱最佳途径，大家可以尝试以下方法，相信可以帮助有效遏制泛碱：1、安装时尽量采用干挂或胶泥等粘结剂，以避免吸水时与水泥中钙质物反应形成泛碱。
2、将所有可能产生水渗入的部位密封，以切断水源，使水分无法渗入石材底部或进入石材内部，无水则无氢氧化钙析出的基础。
3、切忌将普通水性防护剂用于大理石，尤其是石灰石的防护，以避免水溶剂碱性物质与石材氧化钙物质反应。
4、选择相适应的防护剂予以石材防护，不知如何选择时，选择一款通用型的防护剂产品，如SOL170 、A-12，既无碱性物，也不改变石材颜色，且渗透性好，又能防水防潮。
5、石材护理施工前除了石材本身保持干爽外，必须深开缝，待石底水分完全挥发后再予以勾缝，先干磨平整，石粉带走表面潮湿，清洁干净灰尘予以涂刷相适应的防护剂，防止水分封于石底或渗入石材与其碱性物质反应形成泛碱。

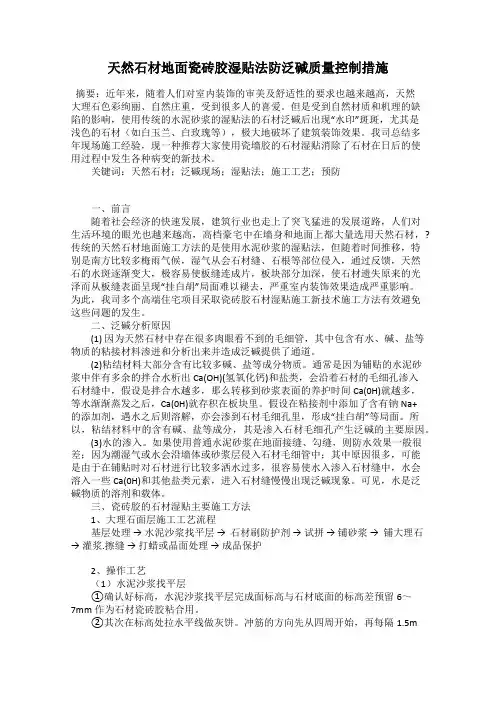

天然石材地面瓷砖胶湿贴法防泛碱质量控制措施摘要：近年来，随着人们对室内装饰的审美及舒适性的要求也越来越高，天然大理石色彩绚丽、自然庄重，受到很多人的喜爱。
但是受到自然材质和机理的缺陷的影响，使用传统的水泥砂浆的湿贴法的石材泛碱后出现“水印”斑斑，尤其是浅色的石材（如白玉兰、白玫瑰等），极大地破坏了建筑装饰效果。
我司总结多年现场施工经验，现一种推荐大家使用瓷墙胶的石材湿贴消除了石材在日后的使用过程中发生各种病变的新技术。
关键词：天然石材；泛碱现场；湿贴法；施工工艺；预防一、前言随着社会经济的快速发展，建筑行业也走上了突飞猛进的发展道路，人们对生活环境的眼光也越来越高，高档豪宅中在墙身和地面上都大量选用天然石材，?传统的天然石材地面施工方法的是使用水泥砂浆的湿贴法，但随着时间推移，特别是南方比较多梅雨气候，湿气从会石材缝、石根等部位侵入，通过反馈，天然石的水斑逐渐变大，极容易使板缝连成片，板块部分加深，使石材遗失原来的光泽而从板缝表面呈现“挂白胡”局面难以褪去，严重室内装饰效果造成严重影响。
为此，我司多个高端住宅项目采取瓷砖胶石材湿贴施工新技术施工方法有效避免这些问题的发生。
二、泛碱分析原因(1) 因为天然石材中存在很多肉眼看不到的毛细管，其中包含有水、碱、盐等物质的粘接材料渗进和分析出来并造成泛碱提供了通道。
(2)粘结材料大部分含有比较多碱、盐等成分物质。
通常是因为铺贴的水泥砂浆中伴有多余的拌合水析出Ca(OH)(氢氧化钙)和盐类，会沿着石材的毛细孔渗入石材缝中，假设是拌合水越多，那么转移到砂浆表面的养护时间Ca(0H)就越多，等水渐渐蒸发之后，Ca(0H)就存积在板块里。
假设在粘接剂中添加了含有钠Na+的添加剂，遇水之后则溶解，亦会渗到石材毛细孔里，形成“挂白胡”等局面。
所以，粘结材料中的含有碱、盐等成分，其是渗入石材毛细孔产生泛碱的主要原因。
(3)水的渗入。
如果使用普通水泥砂浆在地面接缝、勾缝，则防水效果一般很差；因为潮湿气或水会沿墙体或砂浆层侵入石材毛细管中；其中原因很多，可能是由于在铺贴时对石材进行比较多洒水过多，很容易使水入渗入石材缝中，水会溶入一些Ca(0H)和其他盐类元素，进入石材缝慢慢出现泛碱现象。
前言
石材湿铺贴是最为传统的石材铺贴法，由于施工工艺简单，也是目前装饰施工中采用最多的一种铺贴方法。
但是铺贴完成后常会出现水斑不干，墙面经常白浆，石材泛碱、泛黄等现象，严重地影响了装饰效果。
为了防止此类质量通病的发生，公司总工办会同项目部，开展了QC小组质量攻关活动，认真总结实践经验，经过反复讨论、修改，制定了本规程。
本规程的主要内容包括：1、总则；2、术语；3、基本规定；4、泛碱、泛黄等现象产生的原因；5、防治泛碱、泛黄工艺操作规程。
目次
1、总则................ ... (4)
2、术语................ ... (4)
3、基本规定................ ... (4)
4、泛碱、泛黄等现象产生的原因................. ... (4)
5、防治泛碱、泛黄现象工艺操作规程 (5)
1总则
1.0.1为了推动质量通病防治工作，提高本企业室内装饰装修工程质量水平，制定本规程。
1.0.2本规程适用于新建、扩建、改建工程中的石材湿铺贴施工作业。
1.0.3鼓励项目部在装饰装修施工中，采用新材料、新技术、新设备及新工艺，不断地改进现有的工艺操作规程。
2术语
2.0.1泛碱现象
石材以湿贴方式施工完成后，当水分蒸发后，在石材表面或接缝处呈现出白色结晶物质，形成泛碱现象。
2.0.2泛黄现象
含铁量较高的石材在湿贴方式施工完成后，随着水分蒸发，石材内部的铁质发生化学反应后，在石材表面形成黄色的斑纹。
3基本规定
3.0.1在设计阶段，应充分考虑石材湿铺贴施工质量的总体要求。
3.0.2根据石材自身特点选用专用防护处理剂，作好石材铺贴前的防护处理。
3.0.3严格按工艺要求调配水泥砂浆。
4、泛碱、泛黄等现象产生的原因发生
4.1泛碱现象：
天然石材内部存在许多肉眼看不到的毛细管，毛细管具有很强的虹吸能力，故天然石材抗渗透力较差，水可以通过石材中的毛细管由侵入面传到另外一面，并由另一面表面挥发出去。
这样粘接材中很多容易溶于水的碱、盐等物质便随水一起经毛细管通道抵到另一表面，水分挥发后这些物质就停留在石材表面。
当石材以湿贴方式施工时，所用的水泥砂浆中的氢氧化钙等碱性物质，被水分溶离出来渗透石材表面，氢氧化钙与空气中的二氧化碳反应，形成碳酸钙，当水分蒸发后，碳酸钙就呈结晶状物质停留在石材表面或接缝处，形成泛碱（白
华）现象。
4.2泛黄现象：主要是石材原材含铁量较高，空气中二氧化碳和水侵入石材表面，与石材内部的铁质反应生成三氧化铁，并透过石材毛细孔排出，形成黄斑。
另外，切割时残留在石材上的铁末没有清洗干净；草绳、纸板之类不适当包装物；使用不适当的胶粘剂等，也是造成石材泛黄的因素。
5防治泛碱、泛黄现象工艺操作规程
5.1施工前准备
5.1.1从设计上考虑消除泛碱、泛黄现象的产生。
1、尽可能考虑选用新的施工工艺。
2、考虑好结构防水处理，防治地上渗水上来。
3、选择吸水率及其他理性化性能符合要求的石材装饰板。
4、尽量避免采用草绳、纸板、木材等材料来保护、包装或运输石材。
5.1.2施工前要充分考虑可能发生泛碱、泛黄的各施工工艺环节，提前作好预防措施，如无把握应先做样板。
5.1.3有关材料应先检验后使用，不但要求外观、尺寸合格，其物理性能指标也要合格。
5.2泛碱现象防治工艺措施
5.2.1石板安装前在石材六面涂专用防护处理剂，该溶
液渗入石材堵塞毛细管，使水、氢氧化钙【Ca(oH)2】、盐等其他物质无法侵入，切断了泛碱现象的途径。
防护剂施工方法
1、涂刷前先将石材表面清洗干净，并保证石材必须干燥。
2、将防护剂用清洁的喷雾器或刷子直接喷刷在干燥的石材表面上，至石材表面吃水饱和为止。
3、喷刷过防护剂的石材，自然干燥前不得受雨水侵蚀。
常温下自然干燥24小时以上，24小时后即有防护效果，一周后效果更佳。
低温环境下养护时应适当延长。
环境气温4℃以下不宜喷刷施工，否则会影响防护效果。
4、禁止使用劣质的防护剂。
5.2.2作好基层的防水处理，防止水、盐、氢氧化钙【Ca(oH)2】等物质从石材板缝侵出。
5.2.3在石材板底涂刷树脂胶，再贴化纤丝网格布，形成抗拉防水层，側面也要涂刷处理。
5.2.4减少氢氧化钙【Ca(oH)2】、盐等物质生成。
1、在铺贴用的水泥砂浆添加防水剂，以减少【Ca(oH)2】析出。
2、室外镶贴可采用水泥基商品胶粘剂，它具有良好的保水性、能大大减轻水泥凝结泌水。
室内镶贴可采用石材化学胶粘剂点粘。
5.2.5在调配水泥砂浆时，使用低水灰比或额外添加减
水剂，降低过量水分，可以有效避免一次白华的发生。
5.2.6选用无污染的骨料，如不选用钙、镁、钠等离子较多的海砂。
避免使用含矿物质较多的地下水拌和，减少金属离子的来源，降低泛碱发生几率。
5.2.7对卫生间等多水环境地面应避免采用干硬性水泥砂浆铺贴。
5.2.8铺贴时不可大量对石材和作业面淋水。
适当淋水后要等石材晾干后方可能铺贴。
5.2.9对外墙装饰石材应正确选用石材填缝材料，并按正确的施工工艺施工，可以有效防止填缝处的泛碱现象产生。
5.2.10铺贴完成后可以在石材表面喷涂有机硅防水剂或其他无色护面剂。
5.3泛黄现象防治工艺措施：
5.3.1石材湿铺贴引起砂浆透出石材表面的泛黄，最好是在施工前做好石材六面防护工作，尽可能采用低碱水泥或白水泥，杜绝石材病变问题发生。
5.3.2石材墙面施工前，可选用以低聚烷基硅氧烷为主要成分，具有透水性的氧化剂对石材做先期的养护（如AKEMI 石材渗透剂或防污剂），它的优点是透气性好，不会影响石材与墙体的连接，能通过潮气的催化剂作用反应生成聚硅氧烷，并能与石材中的硅酸盐物质反应而产生高效耐久的功
效。
注：AKEMI--德国生产石材除锈剂及相关产品的公司。
5.3.3石材地面施工前，可选用以亚克力树脂为主要成分的养护剂（如AKEMI石材密封剂）或防污剂对石材做前期养护。
5.34进行石材前期防护处理时，一定要针对石材品种选择适当的防护剂，并按防护剂喷刷工艺要求进行喷刷工艺作业。
5.3.5对尚未安装已产生黄斑的石材，可以抛光料将黄斑磨掉，再进行养护剂喷刷对石材做好先期养护。
5.3.6尽量采用裂纹较少粘土层分低的大理石料。
5.3.7尽量采用敏感元素成分较低的石材。
5.3.8禁止使用含树脂成分较高的防护剂或其它劣质养护剂。
5.3.9石材铺贴时禁止用劣质粘接剂进行安装施工。
5.3.10铺贴时禁止使用瞬时胶来粘贴大理石。
石材铺贴泛碱、泛黄现象的防治。
首要一点就是在施工前，根据石材自身的特性及施工工艺，选择适当的防护剂，做好石材的先期防护工作。
因为这项工作可有效地避免石材铺贴后产生的泛碱、泛黄现象。
此项工艺操作规程是专为防止石材铺贴后出现泛碱、泛黄质量通病而制定的，所以在石材铺贴施工时，除了按常规
的铺贴施工工艺执行外，一定要按此工艺操作规程，做好石材的各专项处理，只有防治工作做到位，才能有效的防止上述质量通病的产生。
