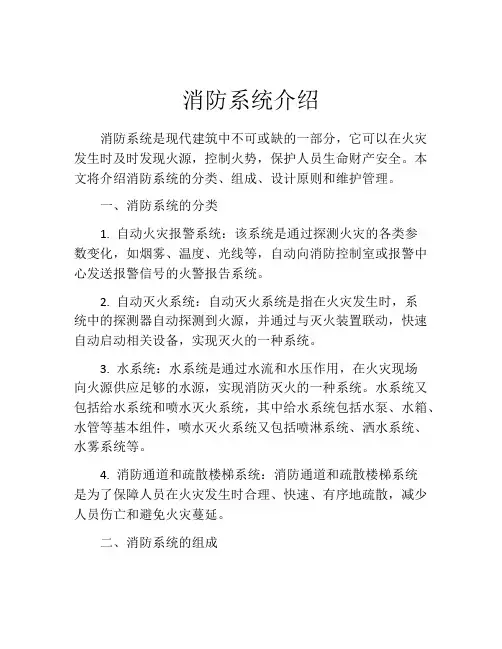

消防系统的分类与组成

消防系统介绍消防系统是现代建筑中不可或缺的一部分，它可以在火灾发生时及时发现火源，控制火势，保护人员生命财产安全。

本文将介绍消防系统的分类、组成、设计原则和维护管理。

一、消防系统的分类1. 自动火灾报警系统：该系统是通过探测火灾的各类参数变化，如烟雾、温度、光线等，自动向消防控制室或报警中心发送报警信号的火警报告系统。

2. 自动灭火系统：自动灭火系统是指在火灾发生时，系统中的探测器自动探测到火源，并通过与灭火装置联动，快速自动启动相关设备，实现灭火的一种系统。

3. 水系统：水系统是通过水流和水压作用，在火灾现场向火源供应足够的水源，实现消防灭火的一种系统。

水系统又包括给水系统和喷水灭火系统，其中给水系统包括水泵、水箱、水管等基本组件，喷水灭火系统又包括喷淋系统、洒水系统、水雾系统等。

4. 消防通道和疏散楼梯系统：消防通道和疏散楼梯系统是为了保障人员在火灾发生时合理、快速、有序地疏散，减少人员伤亡和避免火灾蔓延。

二、消防系统的组成1. 控制中心：为消防系统的指挥中枢，它是消防系统的智能核心，能对火灾报警、自动灭火、自动喷水等进行控制。

2. 火灾探测器：火灾探测器是消防系统的核心装置，主要采用Lenz原理、光电原理和温度探测原理等技术，能够及时准确地发现火源。

3. 自动灭火设备：自动灭火设备是指在火灾发生时能够自动启动，进行自动灭火的装置，一般有灭火器、喷淋装置等。

4. 火灾报警设备：火灾报警设备是指在火灾发生时能够发送火灾报警信号的装置，包括消防警报、声光报警、电话报警等。

5. 喷水装置：喷水装置是给水系统的重要组成部分，它能在火灾发生时将水源送到火源附近，达到扑灭火灾的目的。

6. 疏散通道和逃生设施：疏散通道和逃生设施是为火灾发生时人员疏散和逃生提供通道和空间的相关设施，包括疏散楼梯、防烟门等。

三、消防系统的设计原则1. 人员安全为首要原则：消防系统的设计必须遵循人员安全为首要原则，保障人员在火灾发生时的逃生安全。

消防系统的组成和原理解析消防系统是一种重要的设备，用于保护人们的生命和财产免受火灾的危害。

它由多个组成部分组成，每个部分都有特定的功能和原理。

在本文中，我们将深入探讨消防系统的组成和原理。

一、火灾报警系统火灾报警系统是消防系统的核心组成部分之一。

它用于检测和报告火灾的发生。

火灾报警系统通常由火灾探测器、控制面板和报警设备组成。

火灾探测器是用于检测火灾迹象的装置。

常见的火灾探测器包括烟雾探测器、热感应器和气体探测器。

当火灾迹象被探测到时，控制面板会接收到信号并触发报警设备，如声光报警器和电话报警系统。

二、自动喷水灭火系统自动喷水灭火系统是常见的消防系统之一。

它通过自动释放水来扑灭火灾。

自动喷水灭火系统的组成包括水源、水泵、管道系统和喷头。

水源可以是自来水或水箱。

水泵用于提供足够的水压，将水送入管道系统。

管道系统将水分布到各个区域，喷头则通过喷射水雾来扑灭火灾。

自动喷水灭火系统的原理是利用水的冷却和窒息作用来控制和扑灭火灾。

三、气体灭火系统气体灭火系统是一种无水灭火系统，适用于电子设备和其他对水敏感的场所。

它通过释放灭火剂来扑灭火灾。

常见的气体灭火系统包括二氧化碳灭火系统和惰性气体灭火系统。

二氧化碳灭火系统通过释放高浓度的二氧化碳来抑制火灾。

二氧化碳可以降低火灾区域的氧气含量，从而窒息火灾。

惰性气体灭火系统使用惰性气体，如氮气或氩气，来降低火灾区域的氧气含量，达到灭火的目的。

气体灭火系统的原理是通过控制火灾区域的氧气含量来扑灭火灾。

四、防排烟系统防排烟系统用于控制火灾产生的烟雾和热气的扩散。

它由排烟风机、排烟管道和排烟口组成。

排烟风机通过产生负压，将烟雾和热气从室内排出。

排烟管道将烟雾和热气引导到室外，并通过排烟口释放。

防排烟系统的原理是利用负压和管道的引导作用来控制烟雾和热气的扩散。

五、消防通道和紧急疏散系统消防通道和紧急疏散系统是用于保障人员安全疏散的重要组成部分。

消防通道是指为消防人员提供进入火灾现场的通道，通常由消防门、消防楼梯和消防电梯组成。

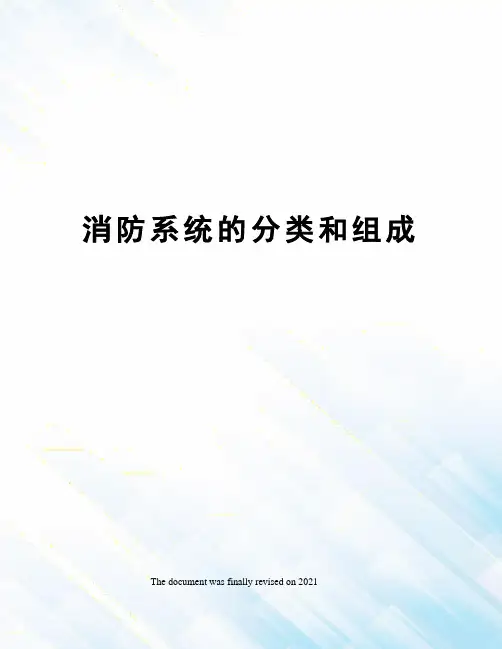

消防系统的分类和组成 The document was finally revised on 2021消防系统的分类和组成来源：电气设计网（一）消防系统的组成所谓消防系统主要由两大部分组成：一部分为感应机构，即火灾自动报警系统，另一部分为执行机构，即灭火及联动控制系统々火灾自动报警系统由探测器、手动报警按钮、报警器和警报器等构成，以完成检测火情并及时报警之用。

灭火系统的灭火方式分为液体灭火和气体灭火两种，常用的为液体灭火方式。

如目前国内经常使用的消火栓灭火系统和自动喷水灭火系统。

其中自动喷水灭火系统类型较多，在后面将一一介绍。

无论哪种灭火方式，其作用都是：当接到火警信号后应执行灭火任务。

联动系统有火灾事故照明及疏散指示标志、消防专用通讯系统及防排烟设施等，均是为火灾下人员较好地疏散、减少伤亡所设。

综上所述，消防系统的主要功能是：自动捕捉火灾探测区域内火灾发生时的烟雾或热气，从而发出声光报警并控制自动灭火系统，同时联动其他设备的输出接点，控制事故照明及疏散标记、事故广播及通讯、消防给水和防排烟设施，以实现监测、报警和灭火的自动化。

（二）消防系统的分类消防系统的类型，如按报警和消防方式可分为两种：1.自动报警，人工消防中等规模的旅馆在客房等处设置火灾探测器，当火灾发生时，在本层服务台处的火灾报警器发出信号，同时在总服务台显示出某一层（或某分区）发生火灾，消防人员根据报警情况采取消防措施。

2.自动报警，自动消防这种系统与上述不同点在于：在火灾发生处可自动喷洒水，进行消防。

而且在消防中心的报警器附设有直接通往消防部门的电话。

消防中心在接到火灾报警信号后，立即发出疏散通知（利用紧急广播系统）并开动消防泵和电动防火门等防火设备。

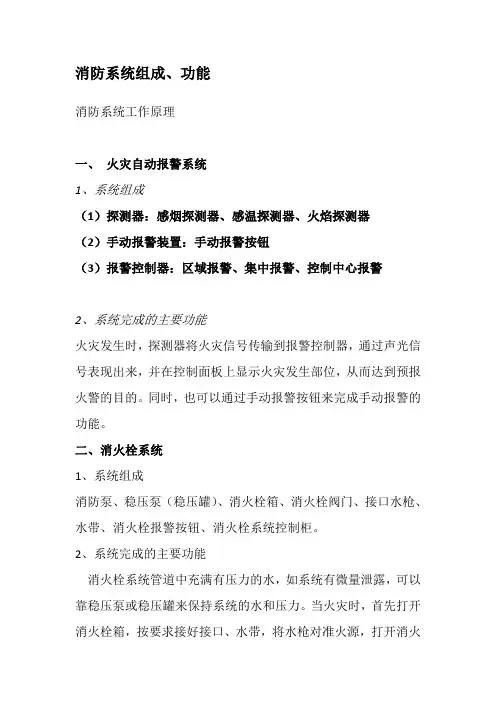

消防系统组成、功能消防系统工作原理一、火灾自动报警系统1、系统组成（1）探测器：感烟探测器、感温探测器、火焰探测器（2）手动报警装置：手动报警按钮（3）报警控制器：区域报警、集中报警、控制中心报警2、系统完成的主要功能火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生部位，从而达到预报火警的目的。

同时，也可以通过手动报警按钮来完成手动报警的功能。

二、消火栓系统1、系统组成消防泵、稳压泵（稳压罐）、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。

2、系统完成的主要功能消火栓系统管道中充满有压力的水，如系统有微量泄露，可以靠稳压泵或稳压罐来保持系统的水和压力。

当火灾时，首先打开消火栓箱，按要求接好接口、水带，将水枪对准火源，打开消火栓阀门，水枪立即有水喷出，按下消火栓按钮时，通过消火栓启动消防泵向管道中供水。

三、自动喷水灭火系统1、系统组成闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。

2、系统完成的主要功能系统处于正常工作状态时，管道内有一定压力的水，当有火灾发生时，火场温度达到闭式喷头的温度时，玻璃泡破碎，喷头出水，管道中的水由静态变为动态，水流指示器动作，信号传输到消防控制中心的消防控制柜上报警，当湿式报警装置报警，压力开关动作后，通过控制柜启动喷淋泵为管道供水，完成系统的灭火功能。

四、防排烟系统1、系统组成排烟阀、手动控制装置、排烟机、防排烟控制柜2、系统完成的主要功能火灾发生时，防排烟控制柜接到火灾信号，发出打开排烟机的指令，火灾区开始排烟，也可人为地通过手动控制装置进行人工操作，完成排烟功能。

处理方法：检查机械系统及控制部分各器件系统连线等。

五、防火卷帘门系统1、系统组成感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜2、系统完成的主要功能在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到1.8m的位置（特殊部位的卷帘门也可一降到底），如果感温探测器报警，卷帘门才降到底。

消防系统包括多个子系统，常见的有：
1. 火灾自动报警系统：通过火灾探测器探测到火灾发生后，自动报警设备通知建筑内的人群疏散，并启动消防自动灭火系统。

2. 灭火系统：对火源进行扑灭和阻挡其蔓延的消防系统，包括直接灭火系统和辅助灭火系统。

直接灭火系统包含消火栓、喷淋、水炮等用于直接灭火的设备。

辅助灭火系统包含防火隔墙，防火卷帘，挡烟垂壁等辅助灭火的构造。

3. 疏散诱导系统：指导人们逃离火场的消防系统，包括应急照明和疏散指示等设备。

4. 防排烟系统：包括正压送风系统和排烟系统，用于控制火场烟雾的扩散。

5. 消防水系统：包括室内消火栓系统、室外消火栓系统、喷淋系统等，是消防灭火系统的核心组成部分。

6. 气体灭火系统：包括二氧化碳灭火系统、气溶胶灭火系统和IG541等，主要用于关闭的环境中进行消防保护。

7. 防火分隔设施：包括防火墙、防火门、防火卷帘等，用于将火源限制在一定区域内，防止火灾蔓延。

8. 消防通讯系统：用于消防部门和建筑物内人员之间的通讯联络，包括消防广播系统、火警电话等。

9. 消防广播系统：用于通知建筑物内的人员关于火警和其他紧急情况的系统。

10. 其他辅助系统：如泡沫灭火系统、消防电梯等，用于增强消防救援能力。

以上是消防系统的部分子系统，具体分类可能因地区和行业的不同而有所差异。

消防系统的分类消防系统是现代建筑和设备中必备的安全设施，它能够有效地预防和扑灭火灾，保护生命和财产安全。

根据其功能和应用范围的不同，消防系统可以分为以下几类：自动火灾报警系统、自动喷水灭火系统、气体灭火系统、泡沫灭火系统、干粉灭火系统以及消防给水系统。

1.自动火灾报警系统自动火灾报警系统主要用于检测火灾的发生，并通过声光警报器、电话自动拨号器等装置及时向管理人员和消防部门发送火警信号，以便及时采取相应的措施。

该系统通常包括火灾感应器、控制器、报警装置等组成。

2.自动喷水灭火系统自动喷水灭火系统是最常见的灭火设备之一，它能够自动感应火灾，并通过喷头喷洒水雾或水剂来扑灭火焰。

这种系统通常安装在人员密集区域、设备区域等易发生火灾的地方，确保火灾及时得到控制。

3.气体灭火系统气体灭火系统是一种利用特殊气体（如二氧化碳、氟利昂等）来灭火的设备。

它通过喷洒灭火剂，抑制火焰的氧气供应，从而达到灭火的效果。

气体灭火系统常用于密闭空间（如机电设备室、防爆区域等），因其无残留物和不对设备造成损害而受到广泛应用。

4.泡沫灭火系统泡沫灭火系统是利用特殊的泡沫剂将水与空气混合形成泡沫，并通过泡沫的窒息作用和冷却效应来扑灭火灾。

这种系统适用于油库、化工厂等易燃易爆场所，能够迅速降低燃烧物表面的温度，有效控制火势蔓延。

5.干粉灭火系统干粉灭火系统采用灭火粉末作为灭火剂，可以抑制火焰的化学反应，从而达到灭火的目的。

它通常安装在电气设备室、车间等易燃物质聚集的场所，能够有效地扑灭各类初起火灾。

6.消防给水系统消防给水系统是消防系统中重要的组成部分，它提供稳定可靠的供水，保证灭火设备和喷水系统正常运行。

消防给水系统包括消防水箱、消防水泵、消防水管等设施，其设计和施工需符合相关的消防标准和规范。

综上所述，消防系统根据其功能和应用范围的不同，可以分为自动火灾报警系统、自动喷水灭火系统、气体灭火系统、泡沫灭火系统、干粉灭火系统以及消防给水系统等。

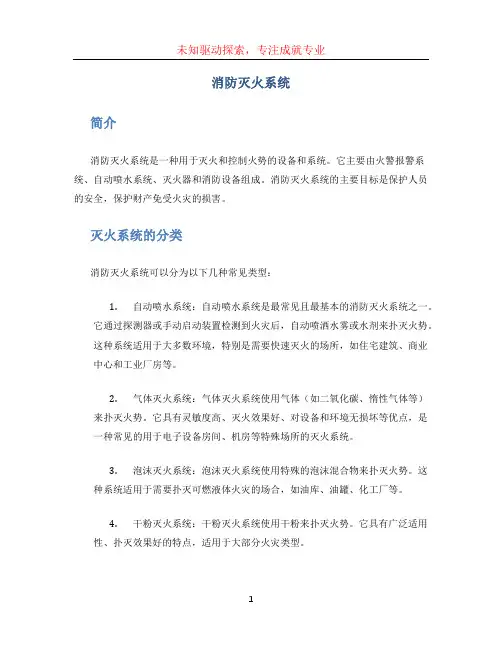

消防灭火系统简介消防灭火系统是一种用于灭火和控制火势的设备和系统。

它主要由火警报警系统、自动喷水系统、灭火器和消防设备组成。

消防灭火系统的主要目标是保护人员的安全，保护财产免受火灾的损害。

灭火系统的分类消防灭火系统可以分为以下几种常见类型：1.自动喷水系统：自动喷水系统是最常见且最基本的消防灭火系统之一。

它通过探测器或手动启动装置检测到火灾后，自动喷洒水雾或水剂来扑灭火势。

这种系统适用于大多数环境，特别是需要快速灭火的场所，如住宅建筑、商业中心和工业厂房等。

2.气体灭火系统：气体灭火系统使用气体（如二氧化碳、惰性气体等）来扑灭火势。

它具有灵敏度高、灭火效果好、对设备和环境无损坏等优点，是一种常见的用于电子设备房间、机房等特殊场所的灭火系统。

3.泡沫灭火系统：泡沫灭火系统使用特殊的泡沫混合物来扑灭火势。

这种系统适用于需要扑灭可燃液体火灾的场合，如油库、油罐、化工厂等。

4.干粉灭火系统：干粉灭火系统使用干粉来扑灭火势。

它具有广泛适用性、扑灭效果好的特点，适用于大部分火灾类型。

系统组成消防灭火系统主要由以下几个部分组成：1.火警报警系统：火警报警系统是灭火系统的核心部分。

它通过火灾探测器或手动启动装置检测到火灾并触发报警。

2.自动喷水系统：自动喷水系统是最常见的消防灭火系统之一。

它由水源、水泵、管道和喷头等组成。

当火灾报警时，水泵将水源供给喷头，以形成水雾或水剂扑灭火势。

3.灭火器：灭火器是一种手持式的灭火设备，常见的有干粉灭火器、二氧化碳灭火器等。

它具有使用方便、操作简单的特点，适用于小规模的火灾扑灭。

4.消防设备：消防设备包括消防栓、防火门、消防逃生通道等。

它们是消防系统的辅助设备，用于增强火灾防控能力和人员疏散安全。

系统运维和保养为确保消防灭火系统的可靠性和有效性，需要进行定期的运维和保养工作。

以下是一些常见的运维和保养措施：1.定期检查：定期对消防灭火系统的设备进行检查，包括火警报警系统、自动喷水系统、消防器材等。

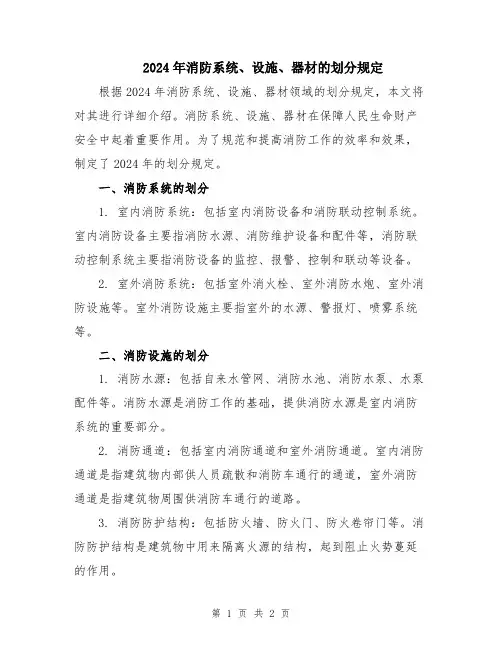

2024年消防系统、设施、器材的划分规定根据2024年消防系统、设施、器材领域的划分规定，本文将对其进行详细介绍。

消防系统、设施、器材在保障人民生命财产安全中起着重要作用。

为了规范和提高消防工作的效率和效果，制定了2024年的划分规定。

一、消防系统的划分1. 室内消防系统：包括室内消防设备和消防联动控制系统。

室内消防设备主要指消防水源、消防维护设备和配件等，消防联动控制系统主要指消防设备的监控、报警、控制和联动等设备。

2. 室外消防系统：包括室外消火栓、室外消防水炮、室外消防设施等。

室外消防设施主要指室外的水源、警报灯、喷雾系统等。

二、消防设施的划分1. 消防水源：包括自来水管网、消防水池、消防水泵、水泵配件等。

消防水源是消防工作的基础，提供消防水源是室内消防系统的重要部分。

2. 消防通道：包括室内消防通道和室外消防通道。

室内消防通道是指建筑物内部供人员疏散和消防车通行的通道，室外消防通道是指建筑物周围供消防车通行的道路。

3. 消防防护结构：包括防火墙、防火门、防火卷帘门等。

消防防护结构是建筑物中用来隔离火源的结构，起到阻止火势蔓延的作用。

4. 消防报警装置：包括火灾报警器、烟雾报警器、温度报警器等。

消防报警装置可以及时发现火灾，提醒人员疏散，减少人员伤亡和财产损失。

5. 消防电力系统：包括消防应急电源、自动喷水灭火系统、电气火灾监控系统等。

消防电力系统是为了保证消防设备正常运行的电力供应系统。

三、消防器材的划分1. 灭火器材：包括灭火器、灭火器胶、灭火泡沫等。

灭火器材是最常见的消防器材，可以在初起火灾时进行扑救。

2. 救生器材：包括防护面具、逃生绳、救生绳索等。

救生器材是用于人员疏散和自救的工具，提供安全保障。

3. 抢险器材：包括电钻、电锯、起重机等。

抢险器材用于处理各种紧急情况，为灭火和救援提供技术支持。

4. 排烟器材：包括排烟机、排烟风机、排烟管道等。

排烟器材可以迅速将烟雾排出，提供人员疏散的通道。

消防系统的组成部分与功能消防系统是指为了保护建筑物及其使用者安全而安装的一系列设备和系统。

它由一系列的组成部分组成，每个部分都有着不同的功能和作用。

一、火灾自动报警系统（Fire Alarm System）火灾自动报警系统是消防系统中最基本的组成部分之一，其主要功能是自动感知并报告火灾事件。

该系统通常由火灾探测器、报警按钮、控制器和报警装置等组成。

当火灾发生时，火灾探测器会自动感知到烟雾、温度或其他特定的火灾迹象，并将信号发送到控制器，控制器再通过报警装置发出声光报警信号，警示人们尽快疏散。

二、消防排烟系统（Smoke Exhaust System）消防排烟系统的主要功能是在火灾发生时迅速将烟雾排出建筑物，确保人员的安全疏散以及消防人员进行灭火救援。

该系统通常由排烟风机、烟气排烟口和烟感探测器等组成。

当火灾发生时，烟感探测器会自动感知到烟雾，触发排烟风机工作，将大量烟雾排出建筑物，以保持安全通道的畅通。

三、自动喷水灭火系统（Automatic Sprinkler System）自动喷水灭火系统是一种常见的消防系统，其主要功能是在火灾发生时自动释放水雾，进行灭火作用。

该系统通常由水泵、管道网和喷头等组成。

当火灾发生时，火灾探测器感知到火源热量，触发水泵工作，并通过管道网将水送到安装在建筑物各处的喷头，以产生喷洒水雾进行灭火。

四、泡沫灭火系统（Foam Fire Fighting System）泡沫灭火系统主要用于灭混合液体火灾，如石油、化工厂等高危险场所。

该系统可以生成稠密泡沫覆盖火灾区域，隔绝空气，阻止火焰蔓延。

泡沫灭火系统通常由泡沫发生器、泡沫存储装置和喷嘴等组成。

五、气体灭火系统（Gas Fire Extinguishing System）气体灭火系统主要用于灭电器、贵重设备和机房等无法使用水进行灭火的场所。

该系统可以迅速释放一种或多种灭火气体，通过抑制火源的氧气供应来灭火。

常见的气体灭火剂包括七氟丙烷、二氧化碳等。

消防系统简介一、消防系统组成消防系统主要由1火灾自动报警系统，2消火栓系统，3自动喷水灭火系统，4气体灭火系统，5防排烟系统及6防火卷帘门系统等系统组成。

（其他还有气溶胶灭火系统，应急照明系统，消防广播系统等等）。

二、各系统介绍1.火灾自动报警系统简介：火灾自动报警系统是人们为了早期发现和通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是现代消防不可缺少的安全技术设施之一。

火灾自动报警系统是由触发器件、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。

它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令，启动相应的防火灭火装置。

触发器件：指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动报警按钮。

比较常用的探测器主要有感温式火灾探测器、感烟式火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器，温感探测器主要有定温式，差温式，差定温式几种；烟感主要有离子感烟式、光电感烟式、激光感烟式等几种型式。

火灾报警装置: 火灾报警装置：是指在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置. 火灾报警控制器就是其中最基本的一种, 火灾报警控制器按其系统连结方式，可分为多线式火灾报警控制器和总线式火灾报警控制器。

多线式火灾报警控制器的主要特点是其探测器与控制器连接采用一一对应方式。

每个探测器对应三根线与控制器连接，因而其连线较多，仅适用于小型火灾报警控制器系统。

总线式火灾报警控制器的主要特点是控制器与探测器要用总线（少线）方式连接。

消防系统的组成
所谓消防系统主要由两大部分组成：一部分为感应机构，即火灾自动报警系统；另一部分为执行机构，即灭火自动控制系统；还有避难诱导系统。

灭火自动控制系统及避难诱导系统也可称消防联动系统。

消防系统的主要功能是：自动捕捉火灾探测区域内火灾发生时的烟雾或热气，从而发出声光报警并控制自动灭火系统，同时联动其他设备的输出接点，控制事故照明及疏散标记、事故广播及通讯、消防给水和防排烟设施，以实现监测、报警和灭火的自动化。

消防系统的分类
消防系统的类型，如按报警和消防方式可分为两种：
1、自动报警，人工消防：中等规模的旅馆在客房等处设置火灾探测器，当火灾发生时，在本层服务台处的火灾报警器发出信号，同时在总服务台显示出某一层（或某分区）发生火灾，消防人员根据报警情况采取消防措施。

2、自动报警,自动消防：这种系统与上述不同点在于：在火灾发生处可自动喷洒水，进行消防。

而且在消防中心的报警器附设有直接通往消防部门的电话。

消防中心在接到火灾报警信号后，立即发出疏散通知（利用紧急广播系统）并开动消防泵和电动防火门等防火设备。

4、消防排烟系统：
组成：排烟风机、送风机。

功能：排走烟雾〃输送新空气到楼层里案发地。

保证人员安全
5、自动喷水灭火系统：
一、闭式自动喷淋灭火系统分类：
按其管道内是否充水可分为三种：
1〃湿式喷水灭火系统〃该系统在报警阀的上下管道内均经常充满压力水〃适用于室内温度不低于4 度〃且不高于70 度的建筑物构筑物内。

2、干式喷水灭火系统〃该系统在报警阀的上下管道内不充压力水〃而充以有压力的气体。

它适用于室内温度低于4 度或高于70 度的建筑物构筑物内。

3、与作用喷水灭火系统
、组成：
三、喷淋系统联动动作结构图:
消岛控制主f 吉动汩娄水裏
末3T式腔装
世
*思霽倍号轲呂I
Li
⑴、喷水T 报警阀系统侧水压下降T 水源侧压力不变T 阀板在压力差 下被打开T 阀组的压力开关动作T 至报警中心、同 时启动水力警铃T 水流冲动水流指示器T 向消防中心 报告动作喷头所在位置。

⑵、喷淋头玻璃球色标：红色为68C 动作温度范围：温标-3C 〜温
标 X115%C
额定工作压力：1.2MP 保护面积：9〜12 m 2
⑶、自动喷水灭火系统喷头处 的静水压力不得超 过1176Kpa 。

4、消火栓系统联动：
注：启泵前必须确认管内压力是否充足、在无泄 压状态下〃严禁启 泵。

消火栓出口处的静水压力不得超 过785Kpa 。

5
、排烟风机联动方框图：。
