八年级数学作轴对称图形1

2.9画轴对称图形（一）一、新课导入1、关于某直线轴对称的两个图形全等吗？2、关于某直线轴对称的两个图形的对应点与对称轴有什么关系？二、学习目标1、掌握关于某直线轴对称的两个图形的对称点被对称轴垂直平分；2、利用对称轴对称点的垂直平分线画一个图形的对称图形。

三、研读课本认真阅读课本的内容，完成以下练习。

（一）划出你认为重点的语句。

（二）完成下面练习，并体验知识点的形成过程。

研读一、认真阅读课本要求：思考“探究”如何画一个图形的对称图形。

(1)在一张半透明的纸的左边画一只左脚印，在把这张纸对折后描图，打开对折的纸。

就能得到相应的右脚印，图中的点P与点P′关于直线l有什么关系？(2)已知两个图形关于某直线轴对称，如何找到这两个图形的对称轴？检测练习一、1、把一个平面图形沿某条直线对折，可以得到它关于这条直线l对称的图形，这个图形与原图形的形状、大小_____ ；______________改变；新图形上的每一点，都是原图形上的某一点关于直线l的______。

2、成轴对称的两个图形的对称轴是对称点的________；3、已知点A、B关于某直线轴对称，连接线段AB，作线段AB的_________，这条垂直平分线就是点A、B的对称轴；4、已知，直线l是线段AB的对称轴，那么点A、B关于直线l_________。

结论：①如果点A、B关于直线l轴对称，那么直线l是线段AB的垂直平分线；②如果直线l是线段AB的垂直平分线，那么点A、B关于直线l轴对称。

研读二、认真阅读课本要求：思考“探究”中的问题，利用对称轴对称点的垂直平分线作已知图形的对称图形。

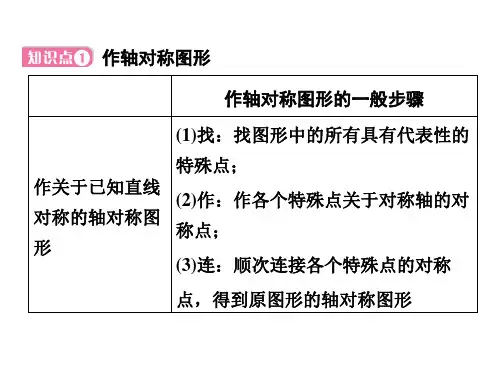

问题探究：(2)、已知对称轴L和一个点A，你能画出点A关于L的对应点A´吗？(2)、已知线段AB和直线L，如何作线段AB关于直线L轴对称的线段A´B´呢？如何画一个已知图形关于某直线对称的图形呢？小窍门：画一个图形关于某直线对称的图形，只要先画出几个关键点关于对称轴的对称点，然后再顺次连接对称点，得到对称图形。

13.2画轴对称图形第1课时作轴对称图形一、新课导入1.导入课题：你们会利用轴对称进行简单的图案设计吗？今天我们就一起来学习怎样作轴对称图形.2.学习目标：(1)知道轴对称变换前后的两个图形是全等的，并且任意一对对应点所连线段被对称轴垂直平分.(2)已知一个图形和一条直线，会作出与这个图形关于这条直线对称的图形.3.学习重、难点：重点：已知一个图形和一条直线，会作出与这个图形关于这条直线对称的图形 .难点：能进行简单的轴对称变换设计对称性图案.二、分层学习1.自学指导：(1)自学内容：教材第67页到本页思考上面部分.(2)自学时间：5分钟.(3)自学方法：通过观察、动手操作、总结出成轴对称的两个图形的有关性质.(4)自学参考提纲：①结合图13.2-1，阅读教材第67页第一段，把重点语句做上记号.②将下列图案沿直线l折叠，用针尖沿着玉米图案扎出，再打开看看，得到了什么？连接对应点(找三对)，看所连线与l有何位置关系？测量对应点所连线段被l分成的两段有何关系？解：得到一个与玉米图案一样的图形，所连线段被l垂直平分、相等.图1 图2③将你实验得出的结论用几何方法论证一下.④结论：a.由一个平面图形可以得到它关于一条直线l对称的图形，这个图形与原图形的形状、大小完全相同；b.新图形上的每一点，都是原图形上的某一点关于直线l的对称点；c.连接任意一对对应点的线段都被对称轴垂直平分.2.自学：学生可结合自学指导进行自学.3.助学：(1)师助生：①明了学情：八年级学生已经具备一定观察能力，了解学生能否将实验操作得出的结论完整地用语言表达出来.②差异指导：结合学生画出的图形，引导学生表述实验发现的结论.(2)生助生：互助交流关于直线对称的两个图形的对应点与对称轴存在的关系.4.强化：(1)填空：①由一个平面图形可以得到它关于一条直线l对称的图形，这个图形与原图形的形状、大小完全相同；②新图形上的每一点，都是原图形上的某一点关于直线l的对称点；③连接任意一对对应点的线段都被对称轴垂直平分.④两个图形关于某条直线对称，如果它们的对应线段或延长线相交，那么交点一定在对称轴上.(2)交流学习成果：①轴对称前后两个图形的关系；②对应点连线与对称轴的关系.(3)总结：①轴对称前后两个图形全等；②对应点连线被对称轴垂直平分.1.自学指导：(1)自学内容：探究如何作出一个图形关于某直线的对称图形.(2)自学时间：5分钟.(3)自学方法：作一个图形关于某条直线的对称图形，应根据轴对称的性质作对称点.(4)探究提纲：①作已知一点关于某条直线的对称点的方法是怎样的？过点P作直线l的垂线，垂足为O，在垂线上截取OP′=OP，P′即为所求作的点.②作已知一条线段关于某条直线的对称线段的方法是怎样的？分别作点A，B关于直线l的对称点A′，B′，连接A′B′,A′B′即为所求作的线段.③作已知一个三角形关于某条直线对称的三角形的方法是怎样的？分别作点A，B，C关于直线l的对称点A′，B′，C′，顺次连接A′B′、A′C′、B′C′，△A′B′C′即为所求作的三角形.④作已知图形关于某条直线对称的图形的方法是怎样的？分别作点A，B，C，D关于直线l的对称点A′，B′，C′，D′，顺次连接A′B′，B′C′，C′D′，D′A′，四边形A′B′C′D′即为所求作的四边形.⑤改变对称轴的位置，然后画一画.2.自学：学生结合探究提纲进行自主探究.3.助学：(1)师助生：①明了学情：了解学生是否掌握画图的依据和方法.②差异指导：由点、线段、三角形再到复杂图形，一步一步引出关于直线对称的图形的画法，并让学生观察改变对称轴后图形的变与不变之处.(2)生助生：学生之间相互交流帮助.4.强化：(1)交流及总结：作一个图形关于某条直线的对称图形的方法.(2)结论：分别作出这些点关于对称轴的对应点再连接这些对应点，就可以得到原图形的轴对称图形(3)教材第68页“练习”.三、评价1.学生的自我评价（围绕三维目标）：学生之间相互交流学习收获和学习体会.2.教师对学生的评价：(1)表现性评价：对学生的学习态度、学习方法和学习成果进行点评.(2)纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）:本课时教学时要尽量创设与学生生活环境、知识背景相关的教学情境，以生动活泼的形式呈现有关内容，重视学生的实际操作和观察发现与表述能力.教学时，根据本课内容特点，可依据其学科知识间联系调动课堂气氛，培养学生学习兴趣.一、基础巩固（第1、2题每题10分，第3题20分，第4题30分，共70分）1.已知：直线AB与直线A′B′交于点P，并且这两条直线关于直线l成轴对称，下列说法正确的是（C ）A.直线AB与直线A′B′的长度不相等B.直线AB、A′B′与直线l不一定能交于同一点C.直线AB、A′B′与直线l一定交于P点D.点P关于直线l的对称点不存在2.下列说法：①关于某直线对称的两个图形的面积相等；②平面内两个完全相同的图形一定关于某直线对称；③两个图形成轴对称，其对应点连线的垂直平分线就是它们的对称轴；④关于某直线对称的两个图形，对称点一定在该直线的两旁；其中正确的是（B）A.①②B.①③C.①②③D.①②③④3.如图，把下列图形补成关于直线l对称的图形.4.已知△ABC及点A的对称点A′，请作出对称轴直线l，并画出△ABC关于直线l的对称图形.(1)直线l 就是AA ′的垂直平分线；(2)作出B 、C 关于直线l 的对称点B ′、C ′.(3)连接A ′B ′、B ′C ′、C ′A ′，即得△ABC 关于直线l 的对称图形△A ′B ′C ′.二、综合应用（15分）5.用纸片剪一个三角形，分别沿它一边的中线、高、角平分线对折，看看哪些部分能够重合，哪些部分不能重合.解：一般三角形：沿中线折，没有重合的；沿高线折，底边重合，沿角平分线折，两邻边重合.等腰三角形：沿底边上的中线折，底边重合，两邻边也重合；沿底边上的高线折，底边重合，两邻边重合；沿顶角角平分线折，底边重合，两邻边也重合.三、拓展延伸（15分）6.如图所示，∠AOB 内一点P ，P1P2分别是P 关于OA 、OB 的对称点，P 1P 2=交OA 于M ，交OB 于N.若P 1P 2=8cm ，则△PMN 的周长是多少？解：∵P 1、P 关于OA 对称，P 2、P 关于OB 对称，∴OA 垂直平分P1P ，OB 垂直平分P 2P.∴MP 1=MP ，NP 2=NP.∴C △PMN=PM+MN+NP.=P 1M+MN+NP 2= P 1P 2==8cm.人生格言：我们要知道别人能做到的事，只要自己有恒心，坚持努力，就没有什么事是做不到的。

初中数学集体备课活页纸环节1：教师提问1.猜一猜：下列图片被遮住了一半，请说出图片的名称2.操作：如图所示,在一张半透明纸的左边部分,画一只左脚印,把这张纸对折后描图,打开对折的纸,就能得到相应的右脚印.思考：1、认真观察,左脚印和右脚印有什么关系?2.对称轴是折痕所在的直线,即直线l ,它与图中的线段PP’是什么关系?环节2:师友释疑1.由一个平面图形可以得到与它关于一条直线l对称的图形,这个图形与原图形的形状、大小;2.新图形上的每一点都是原图形上的某一点关于直线l的对称点;3.连接任意一对对应点的线段被对称轴.第二步：互助探究环节1:师友探究如果有一个图形和一条直线,如何画出与这个图形关于这条直线对称的图形呢?探究：例1、已知点A和直线l，以直线l 为对称轴，作点A经轴对称变换后所得的图形点A′．例2已知：线段AB和直线l作出与线段AB关于直线l成轴对称的图形例2 已知三角形ABC和直线l，作出三角形ABC关于直线l对称的图形．方法总结：作已知图形关于已知直线对称的图形的一般步骤：环节2：教师讲解lA BlABlAB第三步：分层提高环节1 师友训练1 如图，把下列图形补成关于直线l 对称的图形2．数的运算中会有一些有趣的对称形式，仿照等式①的形式填空，并检验等式是否成立．①12×231=132×21;②12×462=___________;③18×891=__________;④24×231=___________.3.下列每对文字图形中，能看成关于虚线对称的有：_________（只需要序号）．4.如图，将长方形ABCD沿DE折叠，使A点落在BC上的F处，若∠EFB＝50°，则∠CFD的度数为()A．20°B．30°C．40°D．50°5．如图，点P在∠AOB的内部，点M、N分别是点P关于直线OA、OB 的对称点，线段MN交OA、OB于点E、F，若△PEF的周长是20cm，求线段MN的长EABPMNFl l l第四步：总结归纳环节1：师友归纳•这节课我学会（懂得）了……•这节课我想对师傅（学友）说……环节2：教师归纳第五步：师友反馈环节1：师友检测1．如图，在10×10的正方形网格中，每个小正方形的边长都为1，网格中有一个格点△ABC（即三角形的顶点都在格点上）．（1）在图中作出△ABC关于直线l对称的△A1B1C1；（要求：A与A1，B与B1，C与C1相对应）（2）在（1）问的结果下，连接BB1，CC1，求四边形BB1C1C的面积．2.如图，把一张长方形的纸按图那样折叠后，B、D两点落在B′、D′点处，若得∠AOB′=70°，则∠B′OG的度数为________.3.如图是由三个小正方形组成的图形，请你在图中补画一个小正方形，使补画后的图形为轴对称图形环节2：教师评价一、本节课最佳师友是…二、课后作业必做：选做：板书设计。

八年级上册数学教案《作轴对称图形》学情分析轴对称是义务教育课程标准“几何与图形”的重要内容，是现实生活中广泛存在的一种现象，是密切数学与现实联系的重要内容。

在小学阶段，学生已经认识了轴对称图形及其对称轴，能在方格纸上画出轴对称图形的对称轴，并能补全一个简单的轴对称图形，本课在小学的基础上深入探究轴对称的性质，依据轴对称的性质，画简单图形的对称轴。

教学目的1、能依据轴对称的性质，找出轴对称图形的对称轴。

2、掌握线段的垂直平分线尺规作图。

3、经历作图过程，体会作图的语言特点，体会转化思想。

教学重点用尺规作线段的垂直平分线。

教学难点理解作图的依据和用数学语言描述作图过程。

教学方法讲授法、谈话法、演示法、练习法教学过程一、复习回顾回顾线段的垂直平分线的性质定理和判定定理。

线段的垂直平分线与轴对称图形的关系。

二、学习新知1、思考如何用尺规作图，作出线段AB的对称轴？归纳：如果两个图形成轴对称，则对应点所连线段的垂直平分线即为对称轴。

2、例题已知线段AB，求作AB的对称轴。

作法：（1）分别以点A和点B为圆心，大于1/2AB的长为半径作弧，两弧相交于C,D两点；（2）作直线CD，CD就是所求的直线。

3、应用作出下列图形的一条对称轴。

找到任意一组对应点A和A′，连接AA′，作出对应点所连线段AA′的垂直平分线l，则l就是图形的对称轴。

类似地，你能作出这个五角星的其他对称轴吗？找到任意一组对应点B和B′，连接BB′，作出对应顶点BB′的垂直平分线m，则m就是图形的对称轴。

4、如图，在一张半透明的纸的左边部分，画一只左脚印，把这张纸对折后描图，打开对折的纸，就能得到相应的左脚印。

这时，右脚印和左脚印成轴对称，折痕所在直线就是它们的对称轴，并且连接任意一对对应点的线段被对称轴垂直平分。

类似地，请你再画一个图形，看能否得到同样的结论。

归纳：由一个平面图形，可以得到与它关于一条直线l对称的图形，这个图形与原图形的形状、大小完全相同；新图形上的每一点都是原图形上的某一点关于直线l的对称点；连接任意一对对应点的线段被对称轴垂直平分。

13.2 画轴对称图形〔曾昭姣〕第一课时一、教学目标〔一〕学习目标1．通过实际操作，了解什么叫做轴对称变换.2．掌握作一个图形关于一条直线的轴对称图形的方法.3．经历实际操作，开展学生的空间思维，并体会轴对称变换在实际生活中的应用.〔二〕学习重点如何做图形关于一条直线的轴对称图形.〔三〕学习难点利用轴对称变换作图并理解轴对称变换的实际作用.二、教学设计〔一〕课前设计1.预习任务一个图形与另一个图形沿着某条直线折叠后能完全重合，那么就说这两个图形关于这条直线成轴对称，折痕所在的直线就是它们的对称轴，并且连接任意一对对称点的线段被对称轴垂直平分；图形和对称轴作对称图形，先作图形中每个特殊点关于对称轴的对称点，再连接对称点得其对称图形.〔1〕如图，图中的两个脚印沿着直线l对折后能够完全重合，那么这两个脚印关于直线l __________，直线l叫做它们的_________，点P和点是一对_________，线段P被直线l_____________.【知识点】轴对称的图形的相关性质【解题过程】成轴对称的两个图形形状、大小完全一样；新图形上的每一点都是原图形上的某一点关于直线l的对称点；连接任意一对对应点的线段被对称轴垂直平分.【思路点拨】利用轴对称图形的相关性质进展分析.【答案】成轴对称，对称轴，对称点，垂直平分〔2〕如图，△ABC 与△关于直线l对称那么AO __直线l ,AO__.【知识点】轴对称图形的对应点之间的线段被对称轴垂直平分【解题过程】△ABC与△关于直线l对称，那么A被直线l垂直平分，所以AO=【思路点拨】轴对称的两个图形的所有对应点之间的线段被对称轴垂直平分.【答案】⊥，=〔3〕把以以下图形补成关于直线l对称的图形lBAC【知识点】轴对称图形的画法【解题过程】分别作出△ABC三个顶点的对称点，并顺次连接这些对称点.【思路点拨】作点的对称点的方法是：作垂直，顺延长，取相等.【答案】lBACEDF〔4〕要在燃气管道l上修建一个泵站，分别向A、B两镇供气，泵站修建在管道的什么位置可以使输气管线最短.lAB【知识点】利用轴对称解决最短路径问题【解题过程】作点A的对称点C，并连接BC，与直线l交于点P即为所求.【思路点拨】两条线段之和为“最短〞问题，一般采用对称法进展转化.(二)课堂设计1.知识回忆〔1〕轴对称：一个图形沿着某条直线对折能和另外一个图形重合．〔2〕轴对称的两个图形的每一对对应点之间的线段被对称轴垂直平分．〔3〕线段的垂直平分线的性质：垂直平分线上的点到线段两个端点的距离相等.2.问题探究探究一感知轴对称变换.●活动①动手操作，整合旧知师：在一张半透明的纸的左边画上一个三角形，把这张纸对折后描图，翻开这张纸，就能得到相应的另外一个三角形.请问〔1〕这两个三角形有什么关系．〔2〕这条折痕和这两个三角形有什么关系. 〔3〕图中的点A和点D之间的连线和折痕有什么关系.教师总结：△ABC与△DEF关于直线l对称，直线l叫做对称轴，并且线段AD、BE、CF被直线l垂直平分.【设计意图】动手操作，感知轴对称变换●活动②探究并归纳轴对称的性质师问：画出的轴对称图形的大小、形状与原图形有怎样的关系？画出的轴对称图形的点与原图形上的点有什么关系？对应点所连线段与对称轴有什么关系？学生答复：由一个平面图形可以得到与它关于一条直线l 对称的图形，这个图形与原图形的形状、大小完全一样；新图形上的每一点都是原图形上的某一点关于直线 l 的对称点；连接任意一对对应点的线段被对称轴垂直平分．师问：如果有一个图形和一条直线，如何作出这个图形关于这条直线对称的图形呢？ 教师总结：对于某些图形，只要画出图形中的一些特殊点〔如线段端点〕的对称点，连接这些对称点，就可以得到原图形的轴对称图形．【设计意图】归纳轴对称图形的性质，提炼画轴对称图形方法. 探究二 画轴对称图形的方法. ★ ●活动①大胆猜测，探究新知识师问：一个点和一条直线，如何画出这个点关于这条直线的对称点？lM学生答复：由于对称点的连线被对称轴垂直平分，所以先过点M 作直线l 的垂线，垂足为O ，在垂线上截取ON =OM ，N 就是点M 关于直线l 的对称点.l教师总结新知：作点的对称点的方法：过原点作对称轴的垂线，并延长，在延长线上截取一段与原点和垂足之间的距离相等的线段，截取线段的非垂足端点即为对称点.简要总结为：作垂线、顺延长、取相等.师问：我们如何验证M 、N 是一对对称点？ 学生答复：沿着直线l 折叠，观察点M 、N 能否重合. 【设计意图】掌握对称点的作法，为作对称图形做准备. ●活动②集思广益，探究新知.师问：△ABC 和直线l ，画出与△ABC 关于直线l 对称的图形.lBC学生答复：△ABC可以由三个顶点的位置确定，只要能分别画出这三个顶点的对称点，再连接这些对称点，就可以得到要画得对称图形.l教师总结方法：画法〔1〕过点A画直线l的垂线，垂足为O，在垂线上截取OE=OA，点E 就是点A关于直线l的对称点；〔2〕同理，分别画出点B，C关于直线l的对称点D，F；〔3〕连接DE，EF，FD，那么△DEF即为所求.【设计意图】掌握作对称图形的一般方法.●活动③反思过程，总结方法.思考：几何图形的对称图形的做法？学生答复：找关键点的对称点，然后进展连接，得到新图形.教师归纳：几何图形都可以看作由点组成，对于某些图形，只要画出图形中的一些特殊点的对称点，连接这些对称点，就可以得到原图形的轴对称图形.【设计意图】通过师生合作，进一步归纳新知.●活动④发散思维，重新认识.师问：一个几何图形在对称轴两侧，如何作出它的轴对称图形呢？学生答复：找关键点，作出关键点的对称点，连接这些对称点即可.教师展示图形：作出△ABC关于直线AD的轴对称图形.学生尝试独立解决：Array教师展示结果：探究三熟练掌握轴对称图形的画法，并会运用轴对称图形的相关性质解决实际问题.★▲●活动①作轴对称图形〔局部点在对称轴上〕例1把以以下图形补成关于直线l对称的图形.l【知识点】轴对称图形的画法【解题过程】过点E作直线l的垂线，垂足为O，并截取OH=OE，点H即为点E的对称点，同理作出点F的对称点I，连接HG、GI、HI，△HGI即为所求.【思路点拨】找准必要的关键点，一点在对称轴上，只需分别画出另外两点的对称点即可，对称点的做法：作垂直，顺延长，取相等.【答案】练习：BC⊥AC，把以以下图像补成关于直线l对称的图形.【知识点】轴对称图形的画法【解题过程】根据题意，只需延长BC，并在延长线上截取CD=CB，连接AD、DC，△ACD 即为所求.【思路点拨】作点的对称点的方法：作垂直，顺延长，取相等.【答案】【设计意图】尝试练习，掌握轴对称图形的画法.●活动2作轴对称图形〔图形与对称轴无交点〕例2 画出∠ABC关于直线l的对称图形.Bl【知识点】轴对称图形的画法.【解题过程】在∠ABC中，取点A、C，分别作出点A、B、C的对称点D、E、F，连接点EF，E D，由于角的两边是射线，所以只需将EF、ED延长即可，所得的∠DEF即为所求.【思路点拨】要确定一个角的位置，只需确定它的顶点与两条边，所以在两条边上分别取一点，然后把它们以及顶点的对称点作出来，再连接这些对称点，最后把角的两边延长. Array【答案】练习：如图，作出菱形ABCD关于直线l的对称图形.l【知识点】轴对称图形的画法.【解题过程】分别作出点A、B、C、D关于直线l的对称点E、F、G、I，连接EF，FG，GI，IE，菱形EFGI即为所求.【思路点拨】作出菱形四个顶点的对称点，并顺次连接起来．【答案】【设计意图】让学生熟练轴对称图形的画法.●活动3 利用轴对称解决“最短〞问题例3 如图，请在直线l上找一点P，使得点P分别到点A、到点B的距离之和最短.BAl【知识点】对称点之间的连线被对称轴垂直平分，垂直平分线上的点到线段两端点的距离相等，两点之间线段最短.【解题过程】作点A关于直线l的对称点C，连接BC与直线l交于点P，那么点P即为所求．【思路点拨】假定已找到的点P，使得P A+PB为最短，根据两点之间线段最短，可想方法将P A与PB转化到一条直线上，故作点A的对称点C，P A就转化为PC，只需连接BC，BC 与直线l的交点即为点P.【答案】练习：如下图，要在河边建立一个水站向A，B两个村庄供水，请问水站建在河边的哪个地方更经济实惠？Al【知识点】对称点之间的连线被对称轴垂直平分，垂直平分线上的点到线段两端点的距离相等，两点之间线段最短.【解题过程】根据题意要经济实惠，那么需要P A+PBA关于直线l的对称点C，连接BC与直线l交于点P，那么点P即为所求，两条线段之和为“最短〞问题一般采用对称法.【思路点拨】两条线段不在一条直线上，利用轴对称将其转化到一条直线上，再根据两点之间线段最短求得点P.C【答案】【设计意图】根据轴对称图形画法的学习，让学生掌握解决最短路径问题的方法.3. 课堂总结知识梳理〔1〕图形和对称轴作轴对称图形：作图形中的每个关键点关于对称轴的对称点，再连接对称点得到对称图形.〔2〕两条线段之和为“最短〞问题，一般采用对称法.重难点归纳〔1〕会作轴对称图形．〔2〕利用对称法解决最短路径问题.〔三〕课后作业根底型自主突破.1.把以以下图形补成关于直线l对称的图形【知识点】轴对称图形的画法.【解题过程】找到原图形的关键点，并作出他们关于直线l的对称点，并连接这些对称点. 【思路点拨】画对称点的方法：作垂直，顺延长，取相等.【答案】2.把以以下图形补成关于直线l 对称的图形.lB【知识点】轴对称图形的画法【解题过程】只需作出点B 关于直线l 的对称点E ，分别连接AE 、CE 即为所求. 【思路点拨】找准某些关键点即可.【答案】BE3.把以以下图形补成关于直线l 对称的图形.O【知识点】轴对称图形的画法【解题过程】分别作出点A 、点B 的对称点，再顺次连接CO 、OD 、DC 即为所求. 【思路点拨】点O 在对称轴上，只需作出A 、B 两点的对称点.【答案】4.把以以下图形补成关于直线l对称的图形.【知识点】轴对称图形的画法【解题过程】把不在对称轴上的关键点关于直线l的对称点作出来，再进展顺次连接.【思路点拨】找准图形的关键点，再作对称点.l【答案】5.小莹和小博士下棋，小莹执白子，小博士执黑子．如图，棋盘中心黑子的位置用〔-1，0〕表示，右下角黑子的位置用〔0，-1〕表示．小莹将第4枚白子放入棋盘后，所有棋子构成一个轴对称图形．他放的位置是〔〕A．〔-2，1〕B．〔-1，1〕C．〔1，-2〕D．〔-1，-2〕【知识点】坐标与图形变化-对称；坐标确定位置．【解题过程】棋盘中心黑子的位置用〔-1，0〕表示，那么这点所在的横线是x轴，右下角黑子的位置用〔0，-1〕，那么这点所在的纵线是y轴，那么当放的位置是〔-1，1〕时构成轴对称图形．应选B.【思路点拨】此题考察了轴对称图形和坐标位置确实定.【答案】B6.如图,△ABC关于直线l的对称图形是△DEF，以下判断错误的选项是〔〕lDA. AB=DEB.BC∥EFC.直线l⊥BED.∠ABC=∠DEF【知识点】轴对称图形的相关性质【解题过程】成轴对称的图形是全等形，故AB=DE，∠ABC=∠DEF，对称点之间的线段被对称轴垂直平分即直线l⊥BE，而BC∥EF没有依据，故B选项错误.【思路点拨】结合轴对称图形的相关性质逐一检验，从而找到合理答案.【答案】B能力型师生共研△ABC和直线m，n，先作△关于直线m的对称图形△DEF，再作△DEF关于直线n的对称图形△GHI.m nB【知识点】轴对称图形的画法【解题过程】依次作出△ABC关于直线m的对称图形，然后再作出关于直线n的对称图形. 【思路点拨】确定三角形位置的要素是顶点，故作顶点的对称点是关键.【答案】B△ABC 和直线m ，n ，先作△关于直线m 的对称图形△DEF ，再作△DEF 关于直线n 的对称图形△GHI .nB【知识点】轴对称图形的画法【解题过程】依次作出△ABC 关于直线m 的对称图形，然后再作出关于直线n 的对称图形. 【思路点拨】确定三角形位置的要素是顶点，故作顶点的对称点是关键.【答案】B【设计意图】熟练轴对称图形的画法.探究型 多维突破l 左侧有两点P 、Q ，试在直线上确定一点O ，使得OP +OQ 最短.lPQ【知识点】轴对称变换的运用【解题过程】作点P 关于直线l 的对称点A ，连接AQ 交直线l 与点O 即为所求. 【思路点拨】利用轴对称解决最短路径问题.【答案】10.如图，△ABC与△DEF关于某条直线对称，请画出对称轴.AB E【知识点】任意一对对应点之间的连线被对称轴垂直平分【解题过程】连接AD，作线段AD的垂直平分线.【思路点拨】根据对称图形确定对称轴的位置，注意垂直平分线的画法.【答案】lOABCDFE【设计意图】让学生掌握轴对称的运用，加深对知识的稳固.自助餐1.观察以下图中各组图形，其中不是轴对称的是〔〕A. B. C. D.【知识点】轴对称图形的判断【解题过程】由图形可以看出：C选项中的伞把不对称，应选C．【思路点拨】熟练运用轴对称图形的概念.【答案】C2.把以以下图形补成关于直线l的对称图形.l【知识点】轴对称图形的画法【解题过程】找关键点，作它的对称点，然后顺次连接图形即为所求. 【思路点拨】此题只需找准一个关键点即可.【答案】3.以下图是汉字“中〞的一半，请补全该汉字.l【知识点】轴对称图形的画法【解题过程】根据题意，只需将延长上下两条线段，并截取相等线段，找到对称点，然后进展连接即可.【思路点拨】利用“中〞字是轴对称图形进展图形的补充.【答案】ll 的对称图形.lA【知识点】轴对称图形的画法【解题过程】要确定一个圆，只需找准它的圆心和半径，这里要画它的轴对称图形，只需作出圆心O和半径的另一个端点A的对称点，在用圆规进展画圆，画出的圆即为所求.【思路点拨】确定圆的两个要素：圆心和半径.【答案】∠AOB，试确定它的对称轴.【知识点】作轴对称图形的对称轴【解题过程】分别在OA，OB上截取线段OM=ON，连接MN，作线段MN的垂直平分线即为所求.【思路点拨】角是轴对称图形，它的对称轴即角平分线所在的直线.【答案】6.如图，A、B为重庆市内两个较大的商圈，现需要在主要交通干道l上修建一个轻轨站P，问如何修建，才能使得人们出行逛街更便捷.l【知识点】利用轴对称解决最短路径问题【解题过程】作点A关于直线l的对称点A’，再连接A’B，交直线l于点P，点P即为所求.【思路点拨】利用轴对称解决两条线段之和“最短〞问题.【答案】l。

作轴对称图形作轴对称图形（一）教学目标（一）教学知识点1．通过实际操作，了解什么叫做轴对称变换．2．如何作出一个图形关于一条直线的轴对称图形．（二）能力训练要求经历实际操作、认真体验的过程，发展学生的思维空间，并从实践中体会轴对称变换在实际生活中的应用．（三）情感与价值观要求1．鼓励学生积极参与数学活动，培养学生的数学兴趣．2．初步认识数学和人类生活的密切联系，体验数学活动充满着探索与创造，感受数学的应用意识．3．在数学活动中获得成功的体验，锻炼克服困难的意志，建立自信心．教学重点1．轴对称变换的定义．2．能够按要求作出简单平面图形经过轴对称后的图形．教学难点1．作出简单平面图形关于直线的轴对称图形．2．利用轴对称进行一些图案设计．教学方法讲练结合法．教具准备多媒体课件．教学过程Ⅰ．设置情境，引入新课在前一个章节，我们学习了轴对称图形以及轴对称图形的一些相关的性质问题．在上节课的作业中，我们有个要求，让同学们自己思考一种作轴对称图形的方法，现在来看一下同学们完成的怎么样．[生甲]将一张纸对折后，用针尖在纸上扎出一个图案，将纸打开后铺平，•得到的两个图案是关于折痕成轴对称的图形．[生乙]准备一张质地较软，吸水性能好的纸或报纸，在纸的一侧上滴上一滴墨水，将纸迅速对折，压平，并且手指压出清晰的折痕．再将纸打开后铺平，•位于折痕两侧的墨迹图案也是对称的．[师]大家回答得太好了，•这节课我们就是来作简单平面图形经过轴对称后的图形．Ⅱ．导入新课[师]刚才同学们说出了几种得到轴对称图形的方法，•由我们已经学过的知识知道，连结任意一对对应点的线段被对称轴垂直平分．类似地，我们也可以由一个图形得到与它成轴对称的另一个图形，重复这个过程，可以得到美丽的图案．（电脑演示下面图案的变化过程）大家看大屏幕．对称轴方向和位置发生变化时，得到的图形的方向和位置也会发生变化．大家看大屏幕，从电脑演示的图案变化中找出对称轴的方向和位置，体会对称轴方向和位置的变化在图案设计中的奇妙用途．[师]下面，同学们自己动手在一张纸上画一个图形，将这张纸折叠描图，•再打开看看，得到了什么？改变折痕的位置并重复几次，又得到了什么？同学们互相交流一下．（学生动手做）结论：由一个平面图形呆以得到它关于一条直线L对称的图形，•这个图形与原图形的形状、大小完全相同；新图形上的每一点，都是原图形上的某一点关于直线L的对称点；连结任意一对对应点的线段被对称轴垂直平分．[师]我们把上面由一个平面图形得到它的轴对称图形叫做轴对称变换．成轴对称的两个图形中的任何一个可以看作由另一个图形经过轴对称变换后得到．一个轴对称图形也可以看作以它的一部分为基础，经轴对称变换扩展而成的．动手做一做．（课件演示）取一张长30厘米，宽6厘米的纸条，将它每3厘米一段，•一正一反像“手风琴”那样折叠起来，并在折叠好的纸上画上字母E，用小刀把画出的字母E 挖去，拉开“手风琴”，你就可以得到以字母E为图案的花边．回答下列问题．（1）在你所得的花边中，相邻两个图案有什么关系？•相间的两个图案又有什么关系？说说你的理由．（2）如果以相邻两个图案为一组，每一组图案之间有什么关系？•三个图案为一组呢？为什么？（3）在上面的活动中，如果先将纸条纵向对折，再折成“手风琴”，•然后继续上面的步骤，此时会得到怎样的花边？它是轴对称图形吗？先猜一猜，再做一做．注：为了保证剪开后的纸条保持连结，画出的图案应与折叠线稍远一些．投影仪演示学生的作品．[生甲]相邻两个图案成轴对称图形，相间的两个图案之间大小和方向完全一样．[生乙]都成轴对称关系．[生丙]得到与上面类似的两层花边，它仍然是轴对称图形．[师]下面我们做练习．Ⅲ．随堂练习（课件演示）（一）如图（1），将一张正六边形纸沿虚线对折折3次，得到一个多层的60°角形纸，用剪刀在折叠好的纸上随意剪出一条线，如图（2）．（1）猜一猜，将纸打开后，你会得到怎样的图形？（2）这个图形有几条对称轴？（3）如果想得到一个含有5条对称轴的图形，你应取什么形状的纸？应如何折叠？答案：（1）轴对称图形．（2）这个图形至少有3条对称轴．（3）取一个正十边形的纸，沿它通过中心的五条对角线折叠五次，•得到一个多层的36°角形纸，用剪刀在叠好的纸上任意剪出一条线，•打开即可得到一个至少含有5条对称轴的轴对称图形．（二）回顾本节课内容，然后小结．Ⅳ．课时小结本节课我们主要学习了如何通过轴对称变换来作出一个图形的轴对称图形，•并且利用轴对称变换来设计一些美丽的图案．在利用轴对称变换设计图案时，要注意运用对称轴位置和方向的变化，使我们设计出更新疑独特的美丽图案．Ⅴ．课后作业（课件演示）（一）如下图所示，取一张薄的正方形纸，沿对角线对折后，•得到一个等腰直角三角形，再沿斜边上的高线对折，将得到的角形沿黑色线剪开，去掉含90°角的部分，拆开折叠的纸，并将其铺平．（1）你会得怎样的图案？先猜一猜，再做一做．（2）你能说明为什么会得到这样的图案吗？应用学过的轴对称的知识试一试．（3）如果将正方形纸按上面方式折3次，然后再沿圆弧剪开，去掉较小部分，•展开后结果又会怎样？为什么？（4）当纸对折2次后，剪出的图案至少有几条对称轴？3次呢？答案：（1）得到一个有2条对称轴的图形．（2）按照上面的做法，实际上相当于折出了正方形的2条对称轴；因此（1）•中的图案一定有2条对称轴．（3）按题中的方式将正方形对折3次，相当于折出了正方形的4条对称轴，•因此得到的图案一定有4条对称轴．（4）当纸对折2次，剪出的图案至少有2条对称轴；当纸对折3次，•剪出的图案至少有4条对称轴．（二）自己设计并制作一个花边．（三）收集并欣赏1～2个对称的中国民间剪纸图案，你能找出它的对称轴吗？Ⅵ．活动与探究如果想剪出如下图所示的“小人”以及“十字”，你想怎样剪？设法使剪的次数尽可能少．过程：学生通过观察、分析设计自己的操作方法，教师提示学生利用轴对称变换的应用．结果：“小人”可以先折叠一次，剪出它的一半即可得到整个图．“十字”可以折叠两次，剪出它的四分之一即可．板书设计备课资料艺术作品中的对称许多著名画家在作品中运用简单的图形创造出了奇妙的韵意．•法国著名画家V．瓦萨雷利于1969年创作了名画《委加．派尔》，画中仅仅用了“圆”形图案，就形成了一幅动态的轴对称图形！在从古至今的艺术创作中，不仅画家大量运用了对称，许多别的艺术家也经常运用对称的手法．如雕刻家威廉斯．多佛1971年在加蓬《非洲人的设计》中创作的“木制卫兵雕像”就是典型的雕刻艺术中的对称．带状装饰图案的做法油漆工只需要不断移动镂花模板（可以直接移动，也可以将翻转与移动相结合），就可以完全一条美丽的镶边图案．感兴趣的话自己试一试．§12．2．1作轴对称图形（二）教学目标（一）教学知识点1．能够按要求作出简单平面图形经过轴对称后的图形．2．轴对称的简单应用．（二）能力训练要求1．能够按要求作出简单平面图形经过轴对称后的图形．2．培养学生运用轴对称解决实际问题的基本能力．3．使学生掌握数学知识的衔接与各部分知识间的相互联系．（三）情感与价值观要求1．积极参与数学学习活动，对数学有好奇心和求知欲．2．在数学活动中获得成功的体验，锻炼克服困难的意志，建立自信心．教学重点能够按要求作出简单平面图形经过轴对称后的图形．教学难点应用轴对称解决实际问题．教学方法讲练结合法．教具准备多媒体课件，方格纸数张．教学过程Ⅰ．提出问题，创设情境[师]上节课我们学习了轴对称变换的概念，•知道了一个图形经过轴对称变换可以得到它的轴对称图形，那么具体过程如何操作呢？这就是我们这节课要学习的．•下面同学们来仔细观察一个图案．（课件演示）以虚线为对称轴画出图的另一半：[生甲]这个图案（1）左右两边应该完全相同，画出的整个图案的形状应该是个脸．[生乙]图案（2）画出另一半后应该是一座小房子．[师]大家能把这两个图案的另一半画出来吗？[师]我们利用方格纸来试着画一画（教师发给每人一张方格纸，且纸上画有图）．……[师]画好了吧？我们今天就来学习作出简单平面图形经过轴对称后的图形．Ⅱ．导入新课[师]如何作一个图形经过轴对称后的图形呢？我们知道：任何一个图形都是由点组成的．因为我们来作一个点关于一条直线的对称点．由已经学过的知识知道：•对应点的连线被对称轴垂直平分．所以，已知对称轴L和一个点A，要画出点A关于L•的对应点A′，可采取如下方法：（1）过点A作对称轴L的垂线，垂足为B；（2）在垂线上截取BA′，使BA′=AB．点A′就是点A关于直线L的对应点．好，大家来动手画一点A关于直线L对称的对应点，教师口述，大家来画图，要注意作图的准确性．……[师]画好了没有？[生]画好了．[师]好，现在我们会画一点关于已知直线的对称点，那么一个图形呢？•大家请看大屏幕．（演示课件）[例1]如图（1），已知△ABC和直线L，作出与△ABC关于直线L对称的图形．[师]同学们讨论一下．……[生甲]可以在已知图形上找一些点，然后作出这些点关于这条直线的对应点，再按图形上点的顺序连结这些点．这样就可以作出这个图形关于直线L的对称图形了．[师]说说看，找几个什么样的点就行呢？[生乙]△ABC可以由三个顶点的位置确定，只要找A、B、C三点就可以了． [师]好，下面大家一起动手做．作法：如图（2）．（1）过点A作直线L的垂线，垂足为点O，在垂线上截取OA′=OA，点A′就是点A关于直线L的对称点；（2）类似地，作出点B、C关于直线L的对称点B′、C′；（3）连结A′B′、B′C′、C′A′，得到△A′B′C′即为所求．[师]大家做完后，•我们共同来归纳一下如何作出简单平面图形经过轴对称后的图形．归纳：几何图形都可以看作由点组成，我们只要分别作出这些点关于对称轴的对称点，再连结这些对应点，就可得到原图形的轴对称图形；对于一些由直线、•线段或射线组成的图形，只要作出图形中的一些特殊点（如线段端点）的对应点，连结这些对应点，就可以得到原图形的轴对称图形．[师]看来在作一个平面图形关于直线轴对称的图形，找一些特殊点是关键．下图中，要作出图形的另一半，哪些点可以作为特殊点？并画出图形的另一半．[师]大家作个简单讨论，共同来完成这个题．[生]在图形（1）上找三个点，在图形（2）中找一个点就可以，如下图：[师]现在我们来做练习．Ⅲ．随堂练习课本P41练习 1、2．1．如图，把下列图形补成关于直线L对称的图形．提示：找特殊点．答案：图（略）2．用纸片剪一个三角形，分别沿它一边的中线、高、角平分线对折，•看看哪些部分能够重合，哪些部分不能重合．答案：本题答案不唯一，要求学生尽可能用准确的数学语言将自己剪出的三角形的情况进行表述．Ⅳ．课时小结本节课我们主要研究了如何作出简单平面图形经过轴对称后的图形．在按要求作图时要注意作图的准确性．求作一个几何图形关于某条直线对称的图形，可以转化为求作这个图形上的点关于这条直线的对称点．对于一些由直线、线段或射线组成的图形，只要作出图形中的一些特殊点（如线段的端点）的对称点，连结这些对称点，就可以得到原图形的轴对称图形．Ⅴ．课后作业（一）课本P45习题─1、5、8、9题．（二）预习内容P43～P46．Ⅵ．活动与探究[探究1]如图（1）．要在燃气管道L上修建一个泵站，分别向A、B两镇供气．•泵站修在管道的什么地方，可使所用的输气管线最短？你可以在L上找几个点试一试，能发现什么规律吗？过程：把管道L近似地看成一条直线如图（2），设B′是B的对称点，•将问题转化为在L上找一点C使AC与CB′的和最小，由于在连结AB′的线中，线段AB′最短．因此，线结AB′与直线L的交点C的位置即为所求．结果：作B关于直线L的对称点B′，连结AB′，交直线L于点C，C为所求．[探究2]为什么在点C的位置修建泵站，就能使所用的输管道最短？过程：将实际问题转化为数学问题，该问题就是证明AC+CB最小．结果：如上图，在直线L上取不同于点C的任意一点C′．由于B′点是B点关于L的对称点，所以BC′=B′C′，故AC′+BC′=AC′+B′C′，在△A′B′C′中AC′+BC′>AB′，•而AB′=AC+CB′=AC+CB，则有AC+CB<AC′+C′B．由于C′点的任意性，所以C点的位置修建泵站，可以使所用输气管线最短．板书设计§12．2．1作轴对称图形（二）一、已知对称轴L和一个点A，要画出点A关于L的对称点A′，方法如下：（1）过点A作对称轴L的垂线，垂足为B．（2）在垂线上截取BA′=AB．则点A′就是点A关于直线L的对应点，二、例1三、随堂练习四、课时小结五、课后作业备课资料参考练习1．已知△ABC，过点A作直线L．求作：△A′B′C′使它与△ABC关于L对称．作法：（1）作点C关于直线L的对称点C′；（2）作点B关于直线L的对称点B′；（3）点A在L上，故点A的对称点A′与A重合；（4）连结A′B′、B′C′、C′A′．则△A′B′C′就是所求作的三角形．2．已知a⊥b，a、b相交于点O，点P为a、b外一点．求作：点P关于a、b的对称点M、N，并证明OM=ON（不许用全等）．作法：（1）过点P作PC⊥a，并延长PC到M，使CM=PC．（2）过点P作PD⊥b，并延长PD到N，使得DN=PD．则点M、N就是点P关于a、b的对称点．证明：∵点P与点M关于直线a对称，∴直线a是线段PM的中垂线．∴OP=OM．同理可证：OP=ON．∴OM=ON．3．为美化校园，学校准备在一块圆形空地上建花坛，现征集设计方案，•要求设计的图案由圆、三角形、矩形组成（三种几何图案的个数不限），并且使整个圆形场地成轴对称图形，请你画出你的设计方案．答案：略。

授课计划课题名称第5课时作轴对称图形（2）课时安排 1教学目标1．能够按要求作出简单平面图形经过轴对称后的图形．2．培养学生运用轴对称解决实际问题的基本能力．3．使学生掌握数学知识的衔接与各部分知识间的相互联系．教学重点能够按要求作出简单平面图形经过轴对称后的图形教学难点应用轴对称解决实际问题．教法学法自主探究，小组合作教具ppt课件教学过程教学环节教学活动一、创设情境导入新课二、合作交流解读探究【问题1】以虚线为对称轴画出图的另一半：【问题2】已知△ABC，过点A作直线l．求作：△A′B′C′使它与△ABC关于l对称．【问题3】如图所示：从A地到B地有三条路可供选择，你会选择哪条路距离最短？你的理由是什么？【问题4】如图，要在燃气管道L上修建一个泵站，分别向A、B两镇供气，泵站修在管道的什么地方，可使所用的输气管线最短？【问题5】如图，如果A，B在燃气管道l的同旁，泵站应修在管道的什么地方，可使所用的输气管线最短？你可以在l上找几个点试一试，能发现什么规律吗？过程：把管道l近似地看成一条直线如图（2），设B′是B的对称点，•将问题转化为在l上找一点C使AC与CB′的和最小，由于在连结AB′的线中，线段AB′最短．因此，线结AB′与直线l的交点C的位置即为所求．结果：作B关于直线l的对称点B′，连结AB′，交直线l于FEDCBA三、应用迁移巩固提高点C，C为所求．【思考】为什么在点C的位置修建泵站，就能使所用的输管道最短？过程：将实际问题转化为数学问题，该问题就是证明AC+CB最小．结果：如上图，在直线l上取不同于点C的任意一点C′．由于B′点是B点关于L的对称点，所以BC′=B′C′，故AC′+BC′=AC′+B′C′，在△A′B′C′中AC′+BC′>AB′，•而AB′=AC+CB′=AC+CB，则有AC+CB<AC′+C′B．由于C′点的任意性，所以C点的位置修建泵站，可以使所用输气管线最短．【例1】八年级某班同学做游戏，在活动区域边放了一些球，则小明按怎样的路线跑，去捡哪个位置的球，才能最短的距离拿到球并跑到目的地A处。
