详解热敏电阻传感器的四大应用

7负温度NTC热敏电阻利用其特性，在N多种场合、N多种产品中发挥重要的作用。

随温度的增大、阻值变小；温度下降，阻值变大~NTC热敏电阻在体温探头的作用体温探头其温度精度达到±0.1℃。

这对NTC热敏电阻的要求是:体积小,高精度,高可靠,良好的耐热循环能力.档监护仪采用双道体温测量电路，用于重症病人监护方面.它要求一个体温探头能同时提供双道测量温度,以配合监护仪的双道测量电路. 传统的做法，是将两粒NTC热敏电阻并联起来，制作成一个体温探头。

但因受其尺寸限制，这种做法不能适应其小型化要求。

一是测量精度更准确，因其两粒芯片所测温度可以作对比，可以更能准确的测量出实际温度。

二是可靠性更强，在工作中，即使其中一粒芯片突然失效，另一粒芯片仍可继续工作。

NTC热敏电阻医用植入式传感器植入式传感器应当体积小，重量轻，并且和身体兼容，同时还要求其功率非常小。

更重要的是，它们不能随着时间的推移而衰变。

由于这类传感器属于第Ⅲ类医疗器械，因此需要有食品及药物管理局（FDA）的批准才能使用。

一般来讲，这类传感器价格非常昂贵，而且需要专家做外科手术进行移植。

NTC热敏电阻和体液相接触的外用传感器有几类一次性传感器是附在体外使用的，但是它们却是和体液相接触的。

比如一次性血压传感器（DSP），（见图5）。

这类传感器用于外科手术和重症监护，以便持续地监控病人的血压情况。

这是在给病人进行静脉输液（IV）的同时测量其血压的最理想方式。

这类传感器需要每24个小时更换一次，以保证传感器的清洁卫生。

这类传感器被连到一个监控器上，以便记录下所有的信息。

还有其它几类与药物或是体液相接触的传感器。

NTC热敏电阻 "临时性"插入传感器这类传感器要求能够通过切口插入体内（典型的方式是通过导管插入）。

和植入式传感器相比，这种传感器的危险性不高。

这种传感器的应用也很敏感，同样需要食品及药物管理局的批准才能使用。

根据外科手术的不同，这些传感器可能会发挥几分钟到几个小时的功效。

温度传感器原理与应用一、热敏电阻温度传感器原理：热敏电阻是一种灵敏度随温度变化的电阻，常见的热敏电阻材料有铂、镍、铜、铁氧体等。

其原理是根据材料的电阻随温度的变化来测量温度。

当温度升高时，热敏电阻的电阻值减小，反之则增大。

通过测量电阻的变化，可以得到温度的变化情况。

热敏电阻温度传感器的应用十分广泛，常见的应用场景包括家电、汽车、医疗设备等。

例如，室内恒温器上常用的NTC温度传感器，它可以测量室内的温度，并根据温度的变化来控制空调的开关机，以保持室内的舒适温度。

二、热电偶温度传感器原理：热电偶是利用两种不同金属导体的热电效应来测量温度的装置，常见的热电偶材料有铜/铜镍、铬/铝、铬/铜等。

其原理是根据热电效应，当两个不同材料的接触点处温度不同时，会在金属导体中产生电势差。

通过测量电势差的大小，可以得到温度的变化情况。

热电偶温度传感器具有较宽的测量范围和较高的测量精度，常用于工业领域的温度测量。

例如，高温炉、燃气炉等工业设备上经常使用热电偶来测量温度。

此外，医疗领域中血温测量也常用到热电偶。

三、热电阻温度传感器原理：热电阻是一种温度感应器件，利用电阻材料在温度变化时的电阻变化来测量温度。

常用的材料有铂、镍、铜等。

其中，铂热电阻是最常见和最稳定的热电阻材料之一、其原理是根据金属电阻温度系数的变化来测量温度。

热电阻温度传感器具有高精度和稳定性，广泛应用于科研实验、工业自动化等领域。

例如，实验室中的温度控制、反应釜中的温度监控以及环境监测等都使用了热电阻温度传感器。

总结而言，温度传感器根据不同的原理，如热敏电阻、热电偶和热电阻等，能够测量环境、物体或系统的温度。

其应用范围广泛，包括家电、汽车、医疗设备、工业自动化等领域。

温度传感器的发展为人们提供了更加方便、准确的温度测量手段，推动了科技的进步和人类社会的发展。

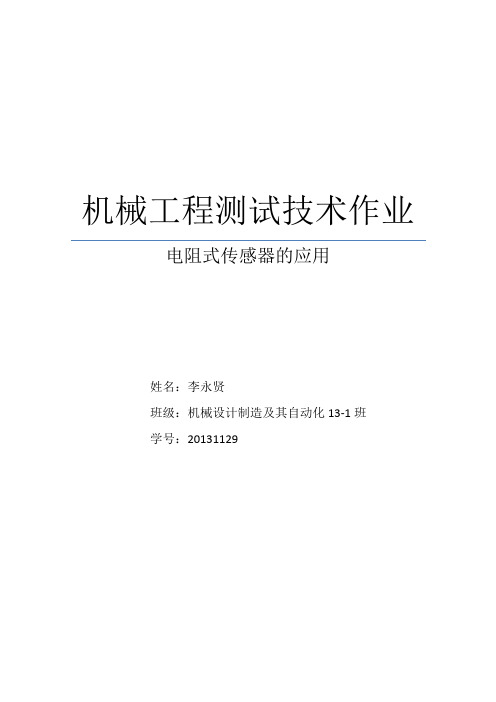

机械工程测试技术作业电阻式传感器的应用姓名：李永贤班级：机械设计制造及其自动化13-1班学号：20131129热电阻传感器及其应用摘要：热电阻传感器适用于温度检测要求较高的场合。

介绍了金属热电阻和热敏热电阻传感器的工作原理、分类、结构及应用。

新技术革命的到来，世界开始进入信息时代。

在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。

传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。

可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。

热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

在温度检测精度要求比较高的场合，这种传感器比较适用。

热电阻传感器具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。

用于测量-200℃～+500℃范围内的温度。

1 工作原理在金属中，载流子为自由电子，当温度升高时，虽然自由电子数目基本不变（当温度变化范围不是很大时），但每个自由电子的动能将增加，因而在一定的电场作用下，要使这些杂乱无章的电子作定向运动就会遇到更大的阻力，导致金属电阻值随温度的升高而增加。

热电阻就要是利用电阻随温度升高而增大这一特性来测量温度的。

热敏电阻是一种新型的半导体测温元件。

半导体中参加导电的是载流子，由于半导体中载流子的数目远比金属中的自由电子数目少得多，所以它的电阻率大。

随温度的升高，半导体中更多的价电子受热激发跃迁到较高能级而产生新的电子—空穴对，因而参加到电的载流子数目增加了，半导体的电阻率也就降低了（电导率增加）。

因为载流子数目随温度上升按指数规律增加，所以半导体的电阻率也就随温度上升按指数规律下降。

热敏电阻正是利用半导体这种载流子数随温度变化而变化的特性制成的一种温度敏感元件。

《传感器实验指导》热敏电阻传感器的应用及特性实验1.掌握热敏电阻的工作原理。

2.掌握热敏电阻测温程序的工作原理。

1.分析热敏电阻传感器测量电路的原理；2.连接传感器物理信号到电信号的转换电路；3.软件观测温度变化时输出信号的变化情况；4.记录实验波形数据并进行分析。

1.开放式传感器电路实验主板；2.热敏电阻温度测量模块；3.温度计；4.导线若干。

热敏电阻是开发早、种类多、发展较成熟的敏感元器件（如图4-1所示）。

热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化。

若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（n,μn, p,μp)因为n、p、μn、μp 都是依赖温度T 的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线。

图4-1 热敏电阻外观热敏电阻是电阻值随温度变化的半导体传感器。

它的温度系数很大，比温差电偶和线绕电阻测温元件的灵敏度高几十倍，适用于测量微小的温度变化。

热敏电阻体积小、热容量小、响应速度快，能在空隙和狭缝中测量。

它的阻值高,测量结果受引线的影响小,可用于远距离测量。

它的过载能力强，成本低廉。

但热敏电阻的阻值与温度为非线性关系，所以它只能在较窄的范围内用于精确测量。

热敏电阻在一些精度要求不高的测量和控制装置中得到广泛应用。

热敏电阻按电阻温度特性分为三类。

（1）负温度系数热敏电阻（NTC）：在工作温度范围内温度系数一般为-（1~6）％/C°。

（2）正温度系数热敏电阻（PTC）：又分为开关型和缓变型，开关型在居里点的温度系数大约（10~60）％/C°，缓变型一般为（0.5~8）％/C°。

（3）临界负温度系数热敏电阻（CTR）：NTC热敏电阻可用于温度计、温差计、热辐射计、红外探测器和比热计中作为检测元件。

测温范围为-60 至+300℃，在更高的温度时其稳定性开始变差。

NTC热敏电阻的标称阻值一般在1Ω至100MΩ之间。

热敏电阻温度传感器应用场景热敏电阻温度传感器是一种常用的温度传感器，广泛应用于各种工业、医疗、家电等领域。

它能够测量温度并将温度转换为电信号输出，从而实现对温度的监测和控制。

下面将详细介绍热敏电阻温度传感器的应用场景。

一、工业领域1.石油化工：在石油化工生产中，热敏电阻温度传感器被广泛应用于各种反应器、储罐、管道等设备的温度监测。

通过实时监测温度变化，确保生产过程的安全和稳定。

2.钢铁冶炼：钢铁冶炼过程中，高炉、转炉等设备的温度控制对产品质量和节能减排具有重要意义。

热敏电阻温度传感器能够提供准确的温度数据，为生产过程中的温度调控提供依据。

3.电力：在电力系统中，热敏电阻温度传感器主要用于监测发电机、变压器、电缆等设备的运行温度，防止设备过热引发故障，确保电力系统的安全稳定运行。

二、医疗领域1.医疗设备：热敏电阻温度传感器在医疗设备中应用广泛，如血液透析机、培养箱等。

通过实时监测设备内部的温度变化，确保设备的正常运行以及患者的安全。

2.医疗监测：在医疗监测中，热敏电阻温度传感器可用于监测患者的体温变化，为医生提供及时有效的病情信息。

三、家电领域1.空调：在空调系统中，热敏电阻温度传感器用于监测室内和室外的温度变化，从而控制空调的制冷或制热功能，实现舒适的室内环境。

2.冰箱：冰箱中的热敏电阻温度传感器用于监测冷藏室和冷冻室的温度，确保食物在合适的温度下保存。

3.热水器：热水器中的热敏电阻温度传感器用于监测水温，确保热水器的安全运行以及提供合适温度的热水。

四、汽车领域1.发动机：在汽车发动机中，热敏电阻温度传感器用于监测发动机的运行温度，确保发动机在合适的温度下工作，防止过热损坏。

2.排放系统：汽车的排放系统中也需要使用热敏电阻温度传感器来监测三元催化转化器等部件的温度，以确保其正常工作并降低排放。

五、环保领域1.废气处理：在废气处理系统中，热敏电阻温度传感器用于监测废气处理设备的运行温度，确保其正常工作并达到预期的废气处理效果。

物理实验中的热敏电阻测量技术详解热敏电阻是一种基于电阻随温度变化的特性而实现温度测量的传感器。

在物理实验中，热敏电阻的测量技术起着至关重要的作用。

本文将详细介绍热敏电阻测量技术的原理和应用。

一、热敏电阻的原理热敏电阻是一种根据电阻值与温度之间的关系进行测量的传感器。

它的电阻值随着温度的变化而变化，可以通过测量电阻值来间接测量温度。

这种特性是由材料内部自由载流子与晶格振动之间的相互作用引起的。

热敏电阻的材料通常采用氧化物、金属和半导体等。

其中，氧化物热敏电阻的温度特性是最显著的，具有较大的温度系数和较高的电阻值。

半导体热敏电阻的温度特性也较为明显，电阻值随着温度的变化呈现指数关系。

二、测量电阻值的方法在物理实验中，测量热敏电阻的电阻值有多种方法。

以下是常用的几种方法：1. 电桥法：通过电桥测量电阻值是一种常见的方法。

将热敏电阻与一个已知电阻串联，接通交流电源并调节电桥平衡，测量需要测量的电阻与已知电阻的比值，最终计算出热敏电阻的电阻值。

2. 电压-电流法：通过施加恒定电压或电流到热敏电阻上，测量电压或电流的变化来计算电阻值。

这种方法适用于比较简单的测量情况。

3. 数字测量技术：随着科技的进步，数字测量技术在热敏电阻的测量中得到了广泛应用。

通过将热敏电阻与电压或电流转换器、模数转换器和微处理器等组合使用，可以实现精确的电阻测量。

三、热敏电阻的应用热敏电阻在物理实验中有着广泛的应用。

以下是几个常见的应用示例：1. 温度控制系统：热敏电阻可以作为温度控制系统的核心部件之一。

通过测量物体表面或环境的温度变化，控制系统可以根据温度变化自动调整环境温度，以实现温度的稳定控制。

2. 温度补偿：在一些实验中，需要对其他传感器或元器件进行温度补偿。

利用热敏电阻作为温度参考，可以对温度变化对其他传感器的测量数据进行修正，提高测量的准确性。

3. 环境监测：热敏电阻可以用于测量环境的温度变化，用于环境监测、气象观测等领域。

ntc热敏电阻应用NTC (Negative Temperature Coefficient) 热敏电阻是一种温度敏感的电阻器件。

它的电阻值随着温度的变化而变化，当温度升高时，电阻值减小，反之，当温度降低时，电阻值增加。

NTC 热敏电阻广泛用于各种应用中，下面是一些常见的NTC热敏电阻的应用及其相关内容。

1. 温度测量：NTC热敏电阻可以用来测量环境中的温度变化。

它可以被连接到一个电路中，通过测量其电阻值的变化来间接测量温度的变化。

这种应用常见于家用电器，如空调、冰箱等。

2. 温度补偿：在一些电子设备中，NTC热敏电阻被用作温度补偿元件。

由于NTC热敏电阻的电阻值随温度变化而变化，因此可以用它来补偿其他元件在温度变化下的性能变化，以保持电路的稳定性。

这种应用常见于精密仪器，如测量仪器、温度控制装置等。

3. 温度保护：由于NTC热敏电阻对温度变化非常敏感，它可以被用来进行温度保护。

当连接到一个电路中，当温度升高到达预定的阈值时，NTC热敏电阻的电阻值会急剧变小，从而触发一个保护装置以断开电路或采取其他措施来保护电路。

这种应用常见于电源、电池、电动机等需要温度保护的设备。

4. 温度补偿：NTC热敏电阻还可以被用来对其他设备的温度进行补偿。

例如，在一些传感器中，温度可能对其测量结果产生影响，通过将NTC热敏电阻连接到传感器电路中，可以补偿因温度变化而造成的误差，提高传感器的精度和准确性。

5. 温度控制：NTC热敏电阻也可以用于温度控制系统中。

例如，在加热系统中，可以将NTC热敏电阻与一个控制装置连接，当温度达到设定值时，控制装置可以根据NTC热敏电阻的变化来控制加热元件的功率，从而实现对温度的精确控制。

总之，NTC热敏电阻是一种应用广泛的温度敏感电阻器件，在许多领域中都有重要的应用。

通过测量电阻值的变化，它可以用来测量温度、补偿温度、保护电路、补偿传感器误差和控制温度等。

以上只是一些常见的应用，随着技术的发展，NTC 热敏电阻还有更多创新的应用将会被发现。

详解热敏电阻传感器的四大应用热敏电阻传感器主要元件是热敏电阻，当热敏材料周围有热辐射时，它就会吸收辐射热，产生温度升高，引起材料的阻值发生变化。

1.热敏电阻传感器测温作为测量温度的热敏电阻传感器一般结构较简单，价格较低廉。

没有外面保护层的热敏电阻只能应用在干燥的地方;密封的热敏电阻不怕湿气的侵蚀、可以使用在较恶劣的环境下。

由于热敏电阻传感器的阻值较大，故其连接导线的电阻和接触电阻可以忽略，因此热敏电阻传感器可以在长达几千米的远距离测量温度中应用，测量电路多采用桥路。

利用其原理还可以用作其他测温、控温电路等。

2.热敏电阻传感器用于温度的补偿热敏电阻传感器可在一定的温度范围内对某些元器件湿度进行补偿。

例如，动圈式仪表表头中的动圈由铜线绕制而成。

温度升高，电阻增大，引起温度的误差。

因而可以在动圈的回路中将负温度系数的热敏电阻与锰铜丝电阻并联后再与被补偿元器件串联，从而抵消内于温度变化所产生的误差。

在晶体管电路、对数放大器中，也常用热敏电阻组成补偿电路。

补偿由于温度引起的漂移误差。

3.热敏电阻传感器的过热保护过热保护分直接保护利间接保护。

对小电流场合，可把热敏电阻传感器直接串人负载中，防止过热损坏以保护器件，对大电流场合，可用于对继电器、晶体管电路等的保护。

不论哪种情况，热敏电阻都与被保护器件紧密结合在一起，从而使两者之间充分进行热交换，一旦过热，热敏电阻则起保护作用。

例如，在电动机的定子绕组中嵌入突变型热敏电阻传感器并与继电器串联。

当电动机过载时，定子电流增大，引起发热。

当温度大于突变点时，电路中的电流可以内十分之几毫安突变为几十毫安，因此继电器动作，从而实现过热保护。

4.热敏电阻传感器用于液面的测量给NTC热敏电阻传感器施加一定的加热电流，它的表面温度将高于周围的空气温度，此时它的阻值较小。

当液而高于它的安装高度时，液体将带走它的热量，使之温度下降、阻值升高。

判断它的阻值变化，就可以知道液面是否低于设定值。

NTC热敏电阻及温度传感器的用途及应用设计NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感性较强的电阻器件，其电阻值随温度的变化而产生变化。

温度传感器则是利用NTC热敏电阻的温度特性进行温度测量和控制的装置。

NTC热敏电阻及温度传感器在各个领域都有着广泛的应用，下面将介绍其主要的用途和应用设计。

首先，NTC热敏电阻及温度传感器在工业领域中的应用非常广泛。

例如，它可以用于电机的温度保护，通过监测电机的温度来避免电机因过热而损坏。

此外，它还可用于机器设备的温度监控和控制，以确保设备的正常运行和安全性。

在加热系统中，NTC热敏电阻及温度传感器常用于加热器的温度控制，可以通过控制加热器的电源来实现温度的精确调节。

此外，它还可应用于冷却系统中，用于检测冷却介质的温度，以保证冷却系统的效果。

其次，在电子产品中，NTC热敏电阻及温度传感器也有着广泛的应用。

比如，在计算机硬件中，它可以用于CPU和显卡的温度监测和控制，以避免硬件过热导致性能下降或损坏。

此外，它还可以应用于电源模块的温度控制，以确保电源模块的稳定工作和延长寿命。

在家电产品中，NTC热敏电阻及温度传感器可以用于电热水器、空调、洗衣机等的温度控制，实现设备的智能化控制和高效运行。

此外，NTC热敏电阻及温度传感器还可以应用于医疗领域。

例如，在医疗仪器中，它可以用于体温测量，通过测量人体的温度来判断健康状况，并用于感应人体温暖和冷却的治疗设备中。

此外，它还可以应用于药品的储存和运输过程中，通过监测药品的温度来确保药品的质量和有效性。

在设计NTC热敏电阻及温度传感器应用时，需要考虑到以下几个方面。

首先，需要选择适合的NTC热敏电阻，包括电阻值、温度系数、响应时间等参数的选择。

其次，需要设计合适的接口电路，以确保NTC热敏电阻输出的信号能够被准确地读取和处理。

此外，还需要考虑到温度的精度要求、环境条件以及安全性等因素，以设计出可靠且适用的温度传感器系统。
