《汽车机械制图》项目4单元测试题及答案

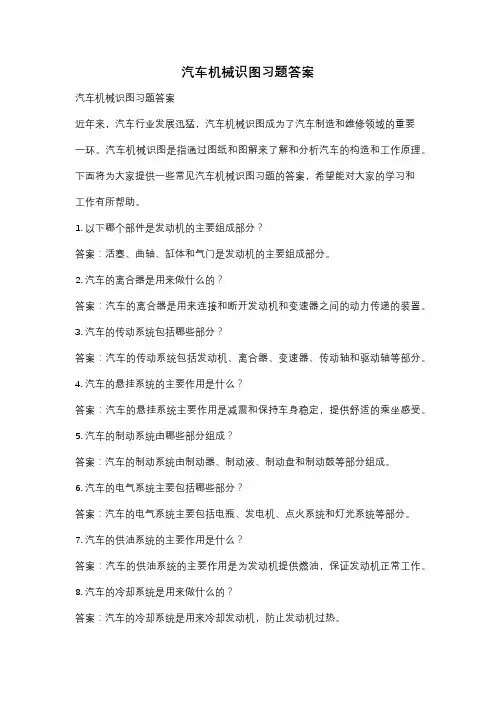

汽车机械识图习题答案汽车机械识图习题答案近年来，汽车行业发展迅猛，汽车机械识图成为了汽车制造和维修领域的重要一环。

汽车机械识图是指通过图纸和图解来了解和分析汽车的构造和工作原理。

下面将为大家提供一些常见汽车机械识图习题的答案，希望能对大家的学习和工作有所帮助。

1. 以下哪个部件是发动机的主要组成部分？答案：活塞、曲轴、缸体和气门是发动机的主要组成部分。

2. 汽车的离合器是用来做什么的？答案：汽车的离合器是用来连接和断开发动机和变速器之间的动力传递的装置。

3. 汽车的传动系统包括哪些部分？答案：汽车的传动系统包括发动机、离合器、变速器、传动轴和驱动轴等部分。

4. 汽车的悬挂系统的主要作用是什么？答案：汽车的悬挂系统主要作用是减震和保持车身稳定，提供舒适的乘坐感受。

5. 汽车的制动系统由哪些部分组成？答案：汽车的制动系统由制动器、制动液、制动盘和制动鼓等部分组成。

6. 汽车的电气系统主要包括哪些部分？答案：汽车的电气系统主要包括电瓶、发电机、点火系统和灯光系统等部分。

7. 汽车的供油系统的主要作用是什么？答案：汽车的供油系统的主要作用是为发动机提供燃油，保证发动机正常工作。

8. 汽车的冷却系统是用来做什么的？答案：汽车的冷却系统是用来冷却发动机，防止发动机过热。

9. 汽车的空调系统是用来做什么的？答案：汽车的空调系统是用来调节车内温度和湿度，提供舒适的驾驶环境。

10. 汽车的排气系统的主要作用是什么？答案：汽车的排气系统的主要作用是排出发动机燃烧后产生的废气。

以上是一些常见的汽车机械识图习题及其答案，希望能对大家的学习和工作有所帮助。

通过学习和理解汽车的构造和工作原理，我们可以更好地进行汽车制造、维修和驾驶。

汽车机械识图是汽车行业的基础知识，掌握好这些知识对于汽车从业人员来说至关重要。

希望大家能够认真学习和应用这些知识，为汽车行业的发展做出自己的贡献。

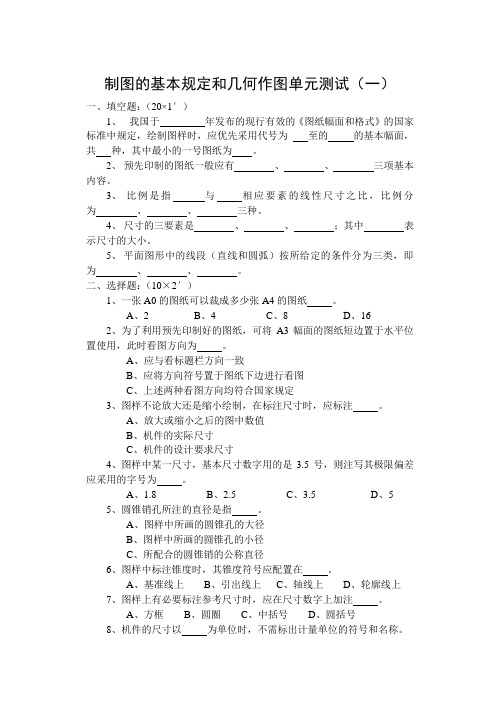

制图的基本规定和几何作图单元测试（一）一、填空题：（20×1′）1、我国于年发布的现行有效的《图纸幅面和格式》的国家标准中规定，绘制图样时，应优先采用代号为至的的基本幅面，共种，其中最小的一号图纸为。

2、预先印制的图纸一般应有、、三项基本内容。

3、比例是指与相应要素的线性尺寸之比，比例分为、、三种。

4、尺寸的三要素是、、；其中表示尺寸的大小。

5、平面图形中的线段（直线和圆弧）按所给定的条件分为三类，即为、、。

二、选择题：（10×2′）1、一张A0的图纸可以裁成多少张A4的图纸。

A、2B、4C、8D、162、为了利用预先印制好的图纸，可将A3幅面的图纸短边置于水平位置使用，此时看图方向为。

A、应与看标题栏方向一致B、应将方向符号置于图纸下边进行看图C、上述两种看图方向均符合国家规定3、图样不论放大还是缩小绘制，在标注尺寸时，应标注。

A、放大或缩小之后的图中数值B、机件的实际尺寸C、机件的设计要求尺寸4、图样中某一尺寸，基本尺寸数字用的是3.5号，则注写其极限偏差应采用的字号为。

A、1.8B、2.5C、3.5D、55、圆锥销孔所注的直径是指。

A、图样中所画的圆锥孔的大径B、图样中所画的圆锥孔的小径C、所配合的圆锥销的公称直径6、图样中标注锥度时，其锥度符号应配置在。

A、基准线上B、引出线上C、轴线上D、轮廓线上7、图样上有必要标注参考尺寸时，应在尺寸数字上加注。

A、方框B、圆圈C、中括号D、圆括号8、机件的尺寸以为单位时，不需标出计量单位的符号和名称。

A、毫米B、厘米C、英寸D、米9、标注角度时，角度数字一律写成。

A、水平方向B、垂直方向C、和轮廓表面平行的方向10、斜度的四种标注哪一种正确。

A、 B、 C、 D、（第10题图）三、判断题：（10×1′）（正确的打“√”，错误的打“×”）1、图纸加长时应沿基本幅面图纸的长边加长。

（）2、每一张图纸均需标明看图方向。

机械制图测试题（附答案）一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、宽度方向D、长度方向正确答案：C3.椭圆画法最常用的为( )。

A、二圆心近似法B、同心圆法C、三圆心近似法D、四圆心近似法正确答案：D4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、4B、2.5C、2D、3正确答案：C5.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、局部视图C、向视图D、斜视图正确答案：B6.机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C7.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：D8.在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、外螺纹B、标准螺纹C、内螺纹D、表面螺纹正确答案：A9.主、俯视图之间的投影关系为：（）。

A、长对正B、高平齐C、宽相等D、以上都不对正确答案：A10.正投影的基本特性主要有真实性、积聚性、（）。

A、特殊性B、普遍性C、统一性D、收缩性正确答案：D11.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、长度C、高度D、宽度正确答案：D12.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、放大画法B、缩小画法C、省略画法D、简化画法正确答案：D13.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、一点C、四点D、三点正确答案：A14.确定平面图形的尺寸位置的几何元素称为（）。

A、定形尺寸B、尺寸基准C、定位尺寸D、基本尺寸正确答案：B15.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

汽车机械制图试题一、题目描述请根据以下要求，完成一份汽车机械制图试题：1. 绘制一辆汽车的侧视图，包括轮胎、车身、车窗等重要组成部分；2. 标注汽车的各个尺寸参数，如车长、车宽、车高等；3. 标注汽车轮胎的尺寸和型号。

二、汽车侧视图绘制汽车的侧视图是指从汽车的侧面角度观察得到的视图，通过绘制汽车的侧视图，可以清晰地展示汽车的外观形状和结构布局。

1. 车身绘制汽车的车身，应注意车身的比例和流线型设计。

根据设计要求和实际情况，确定车身的长度、宽度和高度，并在图纸上绘制车身的主要轮廓线。

2. 车窗汽车的车窗是车身的透明部分，也是人们观察车内和外部环境的窗口。

根据实际车型的设计，绘制车窗的轮廓线，并合理安排车窗的大小和位置。

3. 轮胎车辆的行驶需要依靠轮胎与地面的摩擦力，因此轮胎是汽车的重要组成部分。

根据轮胎规格和设计要求，绘制汽车轮胎的轮廓线，并标注轮胎的尺寸和型号。

三、尺寸参数标注在汽车的侧视图上，标注汽车的各个尺寸参数，可以帮助人们更直观地了解汽车的尺寸特征。

常见的尺寸参数包括车长、车宽、车高等。

1. 车长车长是指汽车前后轴线的距离，用于表示整车的长度。

在侧视图上，由车身前后端点之间的距离表示车长。

2. 车宽车宽是指汽车左右轮胎外侧之间的距离，用于表示整车的宽度。

在侧视图上，由车身两侧外部的轮廓线之间的距离表示车宽。

3. 车高车高是指汽车最高点与地面之间的垂直距离，用于表示整车的高度。

在侧视图上，由车身上部最高点与地面之间的距离表示车高。

四、轮胎尺寸和型号标注除了标注整车的尺寸参数外，还应在侧视图上标注轮胎的尺寸和型号信息。

1. 轮胎尺寸轮胎尺寸一般由轮胎的宽度、扁平比和轮胎直径三个参数表示。

在侧视图上，可以在轮胎旁边标注轮胎尺寸的数值。

2. 轮胎型号轮胎型号是对轮胎产品的统一编号，由制造商根据轮胎的性能和规格设定。

在侧视图上，可以在轮胎旁边标注轮胎型号的文字描述。

五、总结通过完成上述汽车机械制图试题，你可以了解到汽车侧视图的绘制方法以及标注尺寸参数和轮胎信息的技巧。

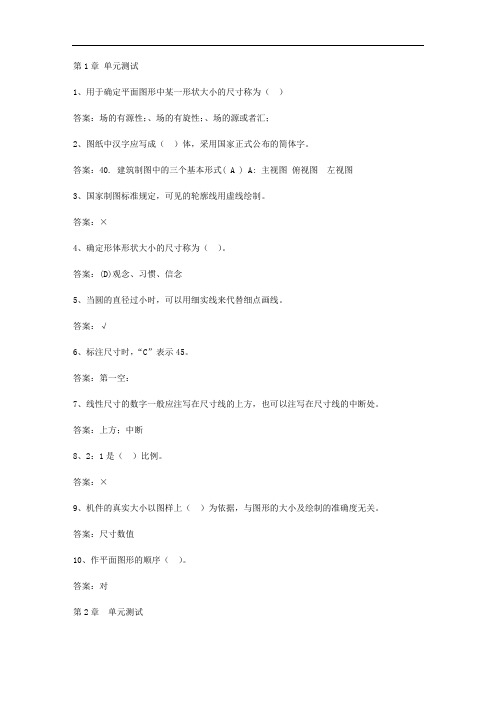

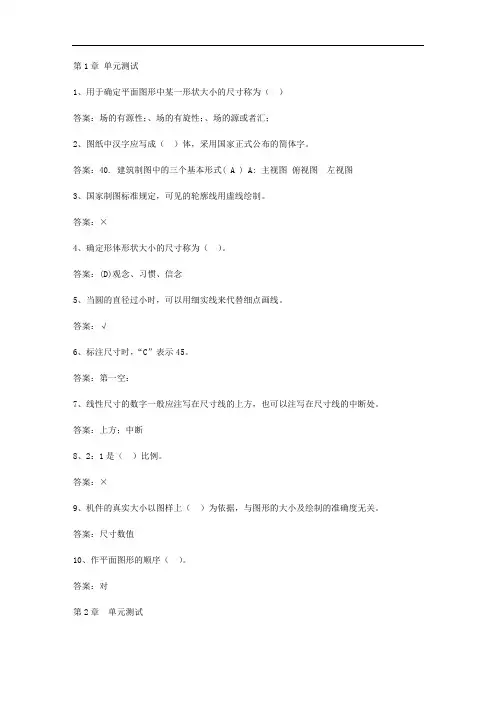

第1章单元测试1、用于确定平面图形中某一形状大小的尺寸称为（）答案：场的有源性；、场的有旋性；、场的源或者汇；2、图纸中汉字应写成（）体，采用国家正式公布的简体字。

答案：40. 建筑制图中的三个基本形式( A ) A: 主视图俯视图左视图3、国家制图标准规定，可见的轮廓线用虚线绘制。

答案：×4、确定形体形状大小的尺寸称为（）。

答案：(D)观念、习惯、信念5、当圆的直径过小时，可以用细实线来代替细点画线。

答案：√6、标注尺寸时，“C”表示45。

答案：第一空：7、线性尺寸的数字一般应注写在尺寸线的上方，也可以注写在尺寸线的中断处。

答案：上方；中断8、2：1是（）比例。

答案：×9、机件的真实大小以图样上（）为依据，与图形的大小及绘制的准确度无关。

答案：尺寸数值10、作平面图形的顺序（）。

答案：对第2章单元测试1、相交两直线在某一投影面上的投影为直角，且两直线中有一直线平行于某一投影面时，则该两直线在空间必互相（）。

答案：线段与线段2、不属于同一直线的（）可确定一个平面。

答案：哑剧3、对于三个投影面都倾斜的平面，称为（）。

答案：Kb34、平行于一个投影面的平面，统称为投影面（）。

答案：平行面5、正平面在正投影面的投影特性为（）。

答案：×6、点在三投影面体系中的位置，可以用坐标来表示。

答案：对7、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。

（）答案：√8、已知空间点A（10，0，0 ），该点在（）上。

答案：电势差相等的各等势面间距相等.9、AB为水平线，其水平投影 ( )答案：正垂线10、因空间一直线可由直线上的两点来确定，所以直线的投影也可由直线上（）的投影来确定。

答案：台湾第3章单元测试1、下面基本体中属于平面立体的（）答案：棱柱2、圆柱和圆锥均属于曲面立体。

答案：√3、棱柱和棱锥均属于平面立体。

答案：平面立体4、棱柱的棱线互相平行，棱锥的棱线交于一点。

答案：C 矩形5、球的三视图是直径相等的圆。

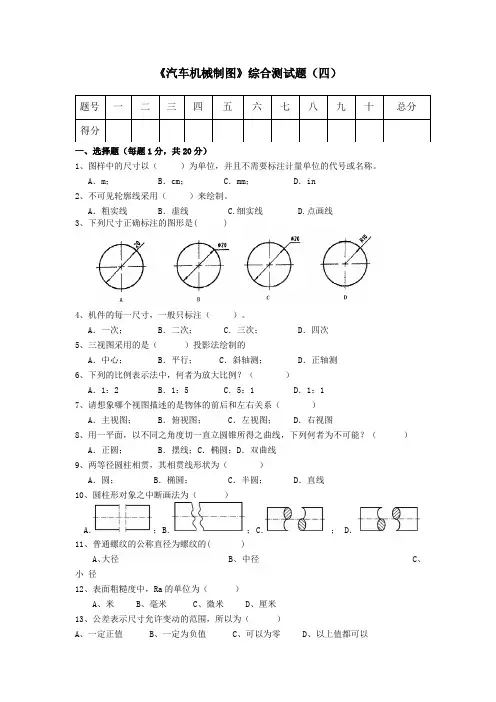

《汽车机械制图》综合测试题（四）一、选择题（每题1分，共20分）1、图样中的尺寸以（ ）为单位，并且不需要标注计量单位的代号或名称。

A ．m ； B ．cm ； C ．mm ； D ．in2、不可见轮廓线采用（ ）来绘制。

A ．粗实线B ．虚线 C.细实线 D.点画线 3、下列尺寸正确标注的图形是( )4、机件的每一尺寸，一般只标注（ ）。

A ．一次；B ．二次；C ．三次；D ．四次 5、三视图采用的是（ ）投影法绘制的A ．中心；B ．平行；C ．斜轴测；D ．正轴测 6、下列的比例表示法中，何者为放大比例？（ ） A ．1：2 B ．1：5 C ．5：1 D ．1：1 7、请想象哪个视图描述的是物体的前后和左右关系（ ） A ．主视图； B ．俯视图； C ．左视图； D ．右视图8、用一平面，以不同之角度切一直立圆锥所得之曲线，下列何者为不可能？（ ） A ．正圆； B ．摆线；C ．椭圆；D ．双曲线 9、两等径圆柱相贯，其相贯线形状为（ ）A ．圆；B ．椭圆；C ．半圆；D ．直线 10、圆柱形对象之中断画法为（ ）A ．；B ．；C ． ；D ．11、普通螺纹的公称直径为螺纹的( )A 、大径B 、 中径C 、 小 径12、表面粗糙度中，Ra 的单位为（ ）A 、米B 、毫米C 、微米D 、厘米 13、公差表示尺寸允许变动的范围，所以为（ ）A 、一定正值B 、一定为负值C 、可以为零D 、以上值都可以14、观察三视图，在立体图中找出相对应的形体，并将相应的字母序号填入括号内。

A B C D E F15、下列局部剖视图中，正确的画法是（）A B C D二、判断题（每题1分，共20分；对—√；错—×）（）1、标题栏一般位于图纸的左下方。

（）2、图纸的基本幅面中A0幅面最小，A4幅面最大。

（）3、圆弧大于180°者，应以直径表示之。

（）4、在画三视图时，可见的轮廓线用粗实线表示，看不见的轮廓线用虚线表示，对称中心线用细线表示（）5、如果两条空间直线相交，那么他们的投影一定相交（）6、两直线之正投影视图相交，则两直线在空间必相交。

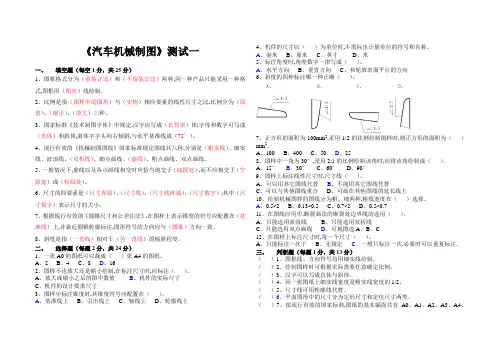

《汽车机械制图》测试一一、填空题（每空1分，共25分）1、图框格式分为（留装订边）和（不留装订边）两种,同一种产品只能采用一种格式,图框用（粗实）线绘制。

2、比例是指（图样中的图形）与（实物）相应要素的线性尺寸之比,比例分为（原值）、（缩小）、（放大）三种。

3、国家标准《技术制图字体》中规定,汉字应写成（长仿宋）体;字母和数字可写成（直体）和斜体,斜体字字头向右倾斜,与水平基准线成（75°）。

4、现行有效的《机械制图图线》国家标准规定图线共八种,分别是（粗实线）、细实线、波浪线、（双折线）、细点画线、（虚线）、粗点画线、双点画线。

5、一般情况下,虚线以及各点画线相交时应恰当地交于（线段处）,而不应相交于（空隙处）或（短画处）。

6、尺寸的四要素是（尺寸界限）、（尺寸线）、（尺寸线终端）、（尺寸数字）;其中（尺寸数字）表示尺寸的大小。

7、根据现行有效的《圆锥尺寸和公差注法》,在图样上表示锥度的符号应配置在（基准线）上,并靠近圆锥轮廓标注,图形符号的方向应与（圆锥）方向一致。

8、斜度是指（一直线）相对于（另一直线）的倾斜程度。

二、选择题（每题2分，共24分）1、一张A0的图纸可以裁成（）张A4的图纸。

A、2B、4C、8D、162、图样不论放大还是缩小绘制,在标注尺寸时,应标注（）。

A、放大或缩小之后的图中数值B、机件的实际尺寸C、机件的设计要求尺寸3、图样中标注锥度时,其锥度符号应配置在（）。

A、基准线上B、引出线上C、轴线上D、轮廓线上4、机件的尺寸以（）为单位时,不需标出计量单位的符号和名称。

A、毫米B、厘米C、英寸D、米5、标注角度时,角度数字一律写成（）。

A、水平方向B、垂直方向C、和轮廓表面平行的方向6、斜度的四种标注哪一种正确（）。

7、正方形的面积为100mm2,采用1:2的比例绘制图样时,则正方形的面积为（）mm2。

A、100B、400C、50D、258、图样中一角为30°,采用2:1的比例绘制该角时,应将该角绘制成（）。

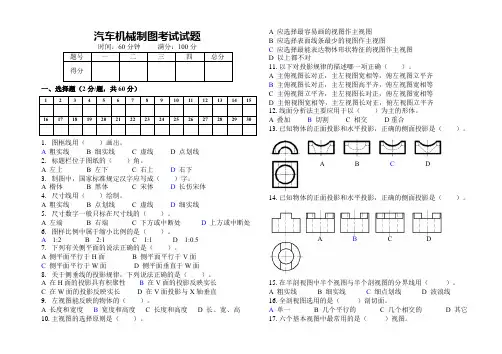

汽车机械制图考试试题一、选择题（2分/题，共60分）1.图框线用（）画出。

A粗实线 B 细实线 C 虚线 D 点划线2.标题栏位于图纸的（）角。

A 左上B 左下C 右上D右下3.制图中，国家标准规定汉字应写成（）字。

A 楷体B 黑体C 宋体D长仿宋体4.尺寸线用（）绘制。

A 粗实线B 点划线C 虚线D细实线5.尺寸数字一般只标在尺寸线的（）。

A 左端B 右端C 下方或中断处D上方或中断处6.图样比例中属于缩小比例的是（）。

A1:2 B 2:1 C 1:1 D 1:0.57.下列有关侧平面的说法正确的是（）。

A 侧平面平行于H面B 侧平面平行于V面C侧平面平行于W面 D 侧平面垂直于W面8.关于侧垂线的投影规律，下列说法正确的是（）。

A 在H面的投影具有积聚性B 在V面的投影反映实长C 在W面的投影反映实长D 在V面投影与X轴垂直9.左视图能反映的物体的（）。

A 长度和宽度B 宽度和高度C 长度和高度D 长、宽、高10.主视图的选择原则是（）。

A 应选择最容易画的视图作主视图B 应选择表面线条最少的视图作主视图C 应选择最能表达物体形状特征的视图作主视图D 以上都不对11.以下对投影规律的描述哪一项正确（）。

A 主俯视图长对正，主左视图宽相等，俯左视图立平齐B 主俯视图长对正，主左视图高平齐，俯左视图宽相等C 主俯视图立平齐，主左视图长对正，俯左视图宽相等D 主俯视图宽相等，主左视图长对正，俯左视图立平齐12.线面分析法主要应用于以（）为主的形体。

A 叠加B切割 C 相交D重合13.已知物体的正面投影和水平投影，正确的侧面投影是（）。

14.已知物体的正面投影和水平投影，正确的侧面投影是（）。

15.在半剖视图中半个视图与半个剖视图的分界线用（）。

A 粗实线B 细实线C细点划线 D 波浪线16.全剖视图选用的是（）剖切面。

A单一 B 几个平行的 C 几个相交的 D 其它17.六个基本视图中最常用的是（）视图。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。
