COMSOLMultiphysics技术FAQ问答COMSOL Multiphysics技术FAQ问答1、 COMSOL有哪些授权方式？请简述之。
2、如何获取HostID？3、 COMSOL支持哪些操作平台？4、什么是积分耦合变量？为什么会有点积分耦合变量？5、 COMSOL是否有批处理运行方式？请简述之。
6、 COMSOL中有哪两种几何体形式？请简述之。
7、如何显示更高精度的结果？8、如何从2D后处理结果图得到3D的结果图？9、如何提取数据？10、在一台安装有MATLAB的机器上安装COMSOL，但无法正常运行COMSOL with MATLAB，最可能的故障原因是什么？1．COMSOL有哪些授权方式？请简述之。
您可以通过多种方式获取COMSOL 的安装光盘：a. 直接联系中仿，购买COMSOL Multiphysics 软件。
当您成为中仿科技公司的正式用户之后，您可以获得专业的技术培训及售后服务，同时也可以随时和COMSOL 美国/欧洲总部一年的免费技术支持服务。
b. 报名参加中仿科技的COMSOL 培训班，您将免费获取功能齐全的试用版软件。
c. 参加COMSOL 全球用户年会中国区分会时获赠。
一般情况下，每年的COMSOL 中国区用户大会上，提前报名的与会者免费赠送安装光盘及一个月的License。
d. 参加推广活动,每年不定期，我们会在全国各地开展一些市场推广活动，届时会免费赠送部份安装光盘，请登录/doc/757885506.html, 网站，关注COMSOL 活动资讯。
安装方式：单机版和网络版：单机版，只能安装在固定电脑上（绑定网卡或硬盘）。
网络版，安装电脑数量不限，同时前后处理电脑数量不限，但能够同时运行的机器数量与设置的固定节点有关，一个节点对应同时有一台机器使用；最多有30个节点，能够用于30台机器同时运行软件。
软件运行授权方式分为：passcode授权码和license.dat文件授权。
序 言AC/DC模块文档由三本书组成：AC/DC模型库，模型库中包含丰富的随时可以运行的模型，每个模型文档由模型的基础理论，建模目的，结果讨论及实现模型的步骤等几部分组成。
如果用户所要解决的问题和模型库中的某个模型类似，那么可以阅读该模型的文档，并遵从文档中指示的步骤，通过使用库中的模型原型，来构造自己的模型。
AC/DC模块参考手册包含了关于应用模式参数，命令行函数，应用程序接口等和编程有关的信息。
如果用户希望基于Matlab环境运行自己的模型，就必须阅读并熟悉这本手册。
AC/DC模块用户指南介绍了AC/DC多物理模块的基本功能，此模块所基于的基本电磁学方程，各种应用模式和分析类型特点，以及基础建模技巧。
如果用户并不清楚自己的问题应该用何种几何，何种应用模式，何种分析类型来解决，或者当用户希望比较系统的了解、掌握AC/DC模块的应用模式，和它们所基于的基本方程，求解域参数设置，边界条件设定，源的激发，以及各种后处理和可视化的时候，就应该首先阅读这本手册，它会对用户所希望解决的问题应该采用何种几何，使用何种应用模式和分析类型提供极大的帮助。
一个实用模型的开发一般需要经历4个阶段：一、在AC/DC模块用户指南介绍的应用模式和分析类型中选定适合用户问题的应用模式和分析类型；二、用COMSOL多物理图形用户界面构建问题的模型和分析模式，包括构造几何，物理设定，划分网格，设置求解器，求解，后处理和可视化；三、在COMSOL 多物理图形用户界面上生成的模型，以M文件形式输出；四、根据特殊需要，在M文件中修改模型和分析类型，实现特殊后处理，构建一个满足用户特殊需求的实用模型。
比较来说，三本书中AC/DC模块应用指南是纲，是用户首先应该阅读的。
本书的第一章是简介，这章包括AC/DC模块概述和应用模式概述，主要介绍AC/DC模块的主要用途和适用范围，以及静态分析，时谐分析和瞬态分析等各种应用模式的选择。
对于本软件的初学者,建议阅读第一章,以便对解决各种问题的手段有一个总的认识和了解,这样更有助于掌握后面章节所叙述的内容。

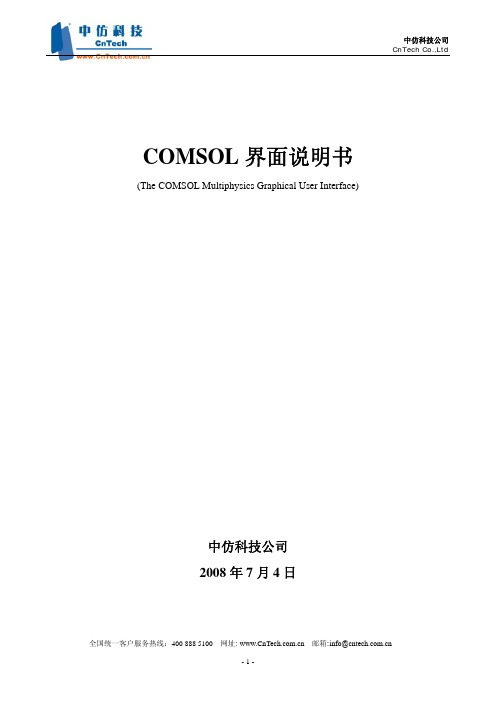

COMSOL界面说明书(The COMSOL Multiphysics Graphical User Interface)中仿科技公司2008年7月4日目录第一章 2D图形操作界面....................................................................................................................................- 6 - 第一节主界面说明.....................................................................................................................................- 6 - §1-1 主界面..........................................................................................................................................- 6 - §1-2 工具条..........................................................................................................................................- 7 - 第二节 File 文件菜单.................................................................................................................................- 8 - §2-1 New...............................................................................................................................................- 8 - §2-2 Open Model Library......................................................................................................................- 8 - §2-3 Open Component Library..............................................................................................................- 8 - §2-4 Open..............................................................................................................................................- 9 - §2-5 Save...............................................................................................................................................- 9 - §2-6 Save As..........................................................................................................................................- 9 - §2-7 Print...............................................................................................................................................- 9 - §2-8 Generate Report.............................................................................................................................- 9 - §2-9 Model Properties.........................................................................................................................- 10 - §2-10 Save Model Image.....................................................................................................................- 10 - §2-11 Reset Model...............................................................................................................................- 10 - §2-12 Import........................................................................................................................................- 11 - §2-13 Export........................................................................................................................................- 11 - §2-14 Add Component.........................................................................................................................- 13 - §2-15 Merge Component.....................................................................................................................- 14 - §2-16 Client/Server/MATLAB............................................................................................................- 14 - §2-17 COMSOL Script COMSOL......................................................................................................- 14 - §2-18 Reacting Engineering................................................................................................................- 14 - §2-19 Movie Player.............................................................................................................................- 15 - §2-20 Exit............................................................................................................................................- 15 - 第三节 Edit编辑菜单.................................................................................................................................- 16 - §3-1 Undo............................................................................................................................................- 16 - §3-2 Redo............................................................................................................................................- 16 - §3-3 Cut...............................................................................................................................................- 16 - §3-4 Copy............................................................................................................................................- 16 - §3-5 Paste............................................................................................................................................- 16 - §3-6 Clear............................................................................................................................................- 16 - §3-7 Empty Clipboard.........................................................................................................................- 16 - §3-8 Select All.....................................................................................................................................- 16 - §3-9 Deselect All.................................................................................................................................- 17 - 第四节 Options 选项菜单.........................................................................................................................- 18 - §4-1 Axes/Grid Settings.......................................................................................................................- 18 - §4-2 Update Symbols..........................................................................................................................- 18 - §4-3 Constants.....................................................................................................................................- 18 - §4-4 Expression...................................................................................................................................- 19 -§4-5 Integration Coupling Variables....................................................................................................- 20 - §4-6 Exptrusion Coupling Variables....................................................................................................- 20 - §4-7 Projection Coupling Variables.....................................................................................................- 21 - §4-8 Identity Conditions......................................................................................................................- 21 - §4-9 Boundary Distance Variables.......................................................................................................- 22 - §4-10 Functions...................................................................................................................................- 22 - §4-11 Coordinate Systems...................................................................................................................- 23 - §4-12 Material/Coefficents Library.....................................................................................................- 24 - §4-13 Cross-Section Library................................................................................................................- 24 - §4-14 Visualization/Selection Settings................................................................................................- 25 - §4-15 View Geometries.......................................................................................................................- 25 - §4-16 Zoom.........................................................................................................................................- 26 - §4-17 Suppress....................................................................................................................................- 26 - §4-18 Lables........................................................................................................................................- 27 - §4-19 Preferences................................................................................................................................- 27 - 第五节 Draw 画图菜单............................................................................................................................- 30 - §5-1 Draw Objects...............................................................................................................................- 30 - §5-2 Specify Objects............................................................................................................................- 31 - §5-3 Object properties.........................................................................................................................- 32 - §5-4 Geometric properties...................................................................................................................- 33 - §5-5 Create Composite Object.............................................................................................................- 33 - §5-6 Split Object..................................................................................................................................- 34 - §5-7 Delecte Interior Boundaries.........................................................................................................- 34 - §5-8 Fillet/Chamfer.............................................................................................................................- 34 - §5-9 Tangent........................................................................................................................................- 35 - §5-10 Coerce to....................................................................................................................................- 35 - §5-11 Modify.......................................................................................................................................- 35 - §5-12 Work Plane Settings...................................................................................................................- 36 - §5-13 Embed........................................................................................................................................- 37 - §5-14 Extrude......................................................................................................................................- 37 - §5-15 Revolve......................................................................................................................................- 38 - §5-16 Create Pairs................................................................................................................................- 38 - §5-17 Use Assembly............................................................................................................................- 39 - §5-18 Draw Mode................................................................................................................................- 39 - 第六节 Physics物理菜单...........................................................................................................................- 40 - §6-1 Subdomain Settings.....................................................................................................................- 40 - §6-2 Boundary Settings.......................................................................................................................- 40 - §6-3 Point Settings...............................................................................................................................- 41 - §6-4 Scalar Variables...........................................................................................................................- 42 - §6-5 Properties.....................................................................................................................................- 42 - §6-6 Equation System..........................................................................................................................- 43 - §6-7 Global Equatins...........................................................................................................................- 43 - §6-8 Periodic Conditions.....................................................................................................................- 44 - §6-9 Identity Pairs................................................................................................................................- 45 -§6-10 Contact Pairs..............................................................................................................................- 46 - §6-11 SPICE Circuit Editor SPICE.....................................................................................................- 46 - §6-12 Model Settings...........................................................................................................................- 46 - §6-13 Selection Mode..........................................................................................................................- 47 - 第七节Mesh网格划分菜单........................................................................................................................- 48 - §7-1 Initialize Mesh.............................................................................................................................- 48 - §7-2 Refine Mesh................................................................................................................................- 48 - §7-3 Free Mesh Parameters.................................................................................................................- 48 - §7-4 Mapped Mesh Parameters...........................................................................................................- 49 - §7-5 Swept MeshParameters...............................................................................................................- 49 - §7-6 Boundary Layer Mesh Paremeters..............................................................................................- 50 - §7-7 Copy Boundary Mesh Parameters...............................................................................................- 51 - §7-8 Extrude Mesh..............................................................................................................................- 51 - §7-9 Revolve Mesh..............................................................................................................................- 52 - §7-10 Interactive Meshing...................................................................................................................- 52 - §7-11 Display Element Quality...........................................................................................................- 53 - §7-12 Mesh Statistics...........................................................................................................................- 54 - §7-13 Mesh Visualization Parameters.................................................................................................- 54 - §7-14 Create Geometry From Mesh....................................................................................................- 54 - §7-15 Mesh Mode................................................................................................................................- 55 - §7-16 Mesh Cases................................................................................................................................- 55 - 第八节 Solve求解菜单..............................................................................................................................- 56 - §8-1 Solve Problem.............................................................................................................................- 56 - §8-2 Restart..........................................................................................................................................- 56 - §8-3 Update Model..............................................................................................................................- 56 - §8-4 Get Initial Value...........................................................................................................................- 56 - §8-5 Solver Parameters........................................................................................................................- 56 - §8-6 Solver Manager...........................................................................................................................- 59 - §8-7 View Log.....................................................................................................................................- 60 - 第九节 Postprocessing后处理菜单...........................................................................................................- 61 - §9-1 Plot Parameters............................................................................................................................- 61 - §9-2 Cross-Section Plot Parameters....................................................................................................- 61 - §9-3 Domain Plot Parameters..............................................................................................................- 62 - §9-4 Global Variables Plot...................................................................................................................- 62 - §9-5 Subdomain Integration................................................................................................................- 63 - §9-6Boundary Intergration..................................................................................................................- 64 - §9-7 Point Evalution............................................................................................................................- 64 - §9-8 Geometric properties...................................................................................................................- 64 - §9-9 Probe Plot Parameters..................................................................................................................- 65 - §9-10 Data Display..............................................................................................................................- 66 - §9-11 Quick Plots................................................................................................................................- 67 - §9-12 Postprocessing Mode.................................................................................................................- 68 - 第十节 Multiphysics菜单..........................................................................................................................- 68 - 第二章 3D图形操作界面..................................................................................................................................- 69 -第一节主界面说明...................................................................................................................................- 69 - 第二节桌面快捷键...................................................................................................................................- 70 - §2-1 Orbit/Pan/Zoom...........................................................................................................................- 70 - §2-2 Dolly In/Out................................................................................................................................- 70 - §2-3 Camera Parameters......................................................................................................................- 70 - 第三节 Draw画图菜单..............................................................................................................................- 72 - §3-1 Block...........................................................................................................................................- 72 - §3-2 Cone............................................................................................................................................- 72 - §3-3 Cylinder.......................................................................................................................................- 73 - §3-4 Ellipsoid......................................................................................................................................- 73 - §3-5 Sphere..........................................................................................................................................- 74 - §3-6 Point............................................................................................................................................- 74 - §3-7 Line..............................................................................................................................................- 74 - §3-8 CAD Repair and Defeaturing......................................................................................................- 75 - §3-9 Work Plane Setting......................................................................................................................- 76 -第一章 2D图形操作界面第一节主界面说明§1-1主界面图形操作界面是建模的最简单方法之一，当我们在模型浏览器（Model Navigator）中设定好应用模式以后，会自动弹出图形操作界面。
此模型基于《COMSOL 软件许可协议》6.0 版本授权。
所有商标均为其各自所有者的财产。
请参见 /trademarks 。
在 COMSOL Multiphysics 6.0 版本中创建光学环形谐振腔陷波滤波器2 |光学环形谐振腔陷波滤波器简介最简单的光学环形谐振腔由直波导和环形波导组成。
这两个波导的芯层彼此靠近放置，因此光从一个波导耦合到另一个波导。
当环形波导的长度为波长的整数倍时，环形波导与波长产生谐振，并且存储在圆环中的光波能量增加。
通过直波导传输的波是入射波与从环耦合到直波导的波形成的干涉波。
您可以大致地将环形谐振腔视为如下面的图 1 所示。
入射波 E i 1 的一部分在直波导中传输，而其中的一部分场耦合到环形波导中。
类似地，环形波导中的部分光与直波导中的光相耦合，而其余的波继续围绕环形波导传输。
图 1：光学环形谐振腔示意图，显示入射场 E i1 和 E i2 以及透射场/耦合场 E t1 和 E t2，还指出了传输系数 t 和耦合系数 κ，以及往返损耗 L 。
透射场通过以下矩阵-矢量关系式与入射场相关(1)上面定义的矩阵单元确保总输入功率等于总输出功率，(2)其中假设传输系数和耦合系数之间的关系如下(3)tt *κ-κ*E i1E t1E i2E t2LE t 1E t 2t κκ*–t*E i 1E i 2=E t 12E t 22+E i 12E i 22+=t 2κ2+1=3 |光学环形谐振腔陷波滤波器此外，当波围绕环形波导传播时，您会得到以下关系式(4)其中 L 是围绕环形波导传播的损耗系数， 是累积的相位。
结合方程 1、方程 3 和方程 4，可以将透射场写为(5)这里，透射系数被分成传输损耗 |t | 和相应的相位，(6)请注意，谐振情况下，当 是 2π 的整数倍，且 |t | = L 时，透射场为零。
|t | = L 的条件称为临界耦合。
因此，当耦合器传输损耗与环形波导周围传播的波的损耗相抵消时，您会得到环形谐振腔用作带阻滤波器（即陷波滤波器）的最佳条件。
COMSOL Multiphysics 中文使用手册6-文件菜单File第二节文件菜单File文件菜单有如下这些选择，各项选择的中文对应说明见下面的描述：§2.1 新建New 新建：开启模型浏览器，建立新模型§2.2 打开模型库Open Model Library 打开模型库：打开模型库中已存在的例子§2.3 打开组件库Open Component Library 打开组件库：打开组件库中的组件§2.4 打开Open 打开：载入已经建好的模型 §2.5 保存Save 保存：储存模型§2.6 另存为Save As 另存为：在另一个路径下储存模型§2.7 打印Print 打印：打印模型 §2.8 生成报告Generate Report 生成报告：生成一个详细说明模型的应用模式、几何属性、材料和边界设置等的报告文件。
在Format中设定生成报告的格式、存放的路径；在Contents中选择报告包含哪些部分。
§2.9 模型属性Model Properties 模型属性：可以查看已存在模型的名称、详细描述等，或对新建模型进行描述。
§2.10 存模型图象Save Model Image 保存模型图象：保存模型的图象，此图象在模型预览中可见§2.11 重置模型Reset Model 重置模型：清除已经计算过的模型的网格和计算结果，以便重新进行计算§2.12 导入Import FEM结构FEM Structure:把Script中的模型结构体载入到COMSOL Multifhysics 中几何对象Geometry Objects：选定要导入的几何对象名称，把Script中的几何对象载入到COMSOL Multifhysics中来自文件的CAD模型CAD Data From File：导入CAD文件从文件导入网格Mesh From File:导入已被划分好网格的模型文件§2.13 导出Export以‘fem’的FEM结构FEM Structure as ‘fem’：输出以fem表示的FEM结构，把模型文件输出到Script中，通过命令语句调用模型、查看模型的各种参数。
此模型基于《 COMSOL 软件许可协议》6.1 版本授权。
所有商标均为其各自所有者的财产。
请参见 /trademarks 。
在 COMSOL Multiphysics 6.1 版本中创建接地共面波导上的 SMA 连接器2 | 接地共面波导上的 S M A 连接器简介SMA 连接器广泛用于印刷电路板 (PCB) 的测试。
本例介绍如何激励微波基板上的 SMA 连接器，以及如何使用集总端口和气桥端接 50 Ω 的接地共面波导 (GCPW)。
图 1：SMA 连接器被焊接在 GCPW 线上，后者的另一端通过集总端口以 50 欧姆进行端接。
模型定义本例的目的是介绍如何通过 SMA 连接器用同轴电缆的信号激励接地共面波导。
模型还介绍了一种特殊的 50 Ω 无源端接装置，分析了有无气桥两种情况。
同轴电缆中的信号以 1 GHz 下的 TEM 模式传输。
在电缆内部，TEM 模式的电场呈放射状分布于内外导体之间。
（在电缆横截面上，电场与内外导体之间带有直流电压的静电场相同。
）该电场通过 SMA 连接器，激励共面波导的对称模式。
共面波导中的对称电场从中心导体向外指向两侧的导体，或根据相位从外部导体向内指向中心导体。
相对介电常数为 εr = 3.38 的 PCB 底部接地平面，通过金属过孔与 CPW 的外导体相连，以防止产生不需要的表面波。
金属过孔气桥同轴集总端口SMA 连接器带接地平面的 60 mil 基板3 | 接地共面波导上的 S M A 连接器SMA 连接器内外导体之间的域填充有 PTFE ，包括 SMA 连接器、CPW 、金属过孔和气桥在内的所有金属部件都被模拟为理想电导体。
整个建模域由散射边界限定，散射边界表示除接地平面外的开放空间。
图 2：在 CPW 上添加端口的三种方法本例通过三种方法计算 GCPW 上的无源 50 端接装置（图 2）。
第一种方法将集总端口从 GCPW 的中心导体水平延伸到外部导体。
第二种方法是使用气桥，使气桥延伸到基板上方，与外部导体连接，同时保留其自身与中心导体之间的气隙。
COMSOLMultiphysics操作⼿册丛书——⼏何建模指南“第⼀款真正的任意多物理场直接耦合分析软件”COMSOL Multiphysics操作⼿册丛书⼏何建模⽤户指南中仿科技公司(CnTech Co., Ltd.)前⾔COMSOL Multiphysics是⼀款⼤型的⾼级数值仿真软件，由瑞典的COMSOL公司开发，⼴泛应⽤于各个领域的科学研究以及⼯程计算，被当今世界科学家称为“第⼀款真正的任意多物理场直接耦合分析软件”，适⽤于模拟科学和⼯程领域的各种物理过程，COMSOL Multiphysics以⾼效的计算性能和杰出的多场直接耦合分析能⼒实现了任意多物理场的⾼度精确的数值仿真，在全球领先的数值仿真领域⾥得到⼴泛的应⽤。
在全球各著名⾼校，COMSOL Multiphysics已经成为教授有限元⽅法以及多物理场耦合分析的标准⼯具，在全球500强企业中，COMSOL Multiphysics被视作提升核⼼竞争⼒，增强创新能⼒，加速研发的重要⼯具。
2006年COMSOL Multiphysics再次被NASA技术杂志选为“本年度最佳上榜产品”，NASA技术杂志主编点评到，“当选为NASA科学家所选出的年度最佳CAE产品的优胜者，表明COMSOL Multiphysics是对⼯程领域最有价值和意义的产品”。
COMSOL Multiphysics集前处理器、求解器和后处理器于⼀体，在同⼀个图形化操作界⾯中可以完成⼏何建模、⽹格剖分、⽅程和边界参数设定、求解以及后处理。
COMSOL Multiphysics提供丰富的⼯具，供⽤户在图形化界⾯中构建⾃⼰的⼏何模型，例如1D中通过点、线，2D中可以通过点、线、矩形、圆/椭圆、贝塞尔曲线等，3D中通过球/椭球、⽴⽅体、台、点、线等构建⼏何结构，另外，通过镜像、复制、移动、⽐例缩放等⼯具对⼏何对象进⾏⾼级操作，还可以通过布尔运算⽅式进⾏⼏何结构之间的切割、粘合等操作。
COMSOL Multiphysics并行操作指南中仿科技王刚1、并行计算简介并行计算（Parallel Computing）是指同时使用多个计算资源解决计算问题。
并行计算的主要目的是快速解决大型复杂的计算问题，或者节约成本——使用多台“廉价”计算机取代昂贵的大型机，同时克服单台计算机的存储空间限制。
COMSOL Multiphysics提供两种并行方式的计算，分别是单机多内核并行方式，以及多机多内核并行方式。
在手册中，这两种方式分别称为shared memory并行计算，以及distributed memory并行计算，后者也被称为Cluster Computing。
1.1单机多核并行计算单机多核并行方式，又称Shared Memory并行计算，只调用单台计算机参与计算，受到单台计算机的内存空间大小的限制。
对于单机版、CKL、FNL等各种授权都直接支持，而且，对于不同的操作系统有不同的表现。
其中在Windows和MacOS操作系统中，缺省就会使用所有内核参与计算；而在Linux中，缺省只会使用1个内核参与计算。
事实上，这可以通过环境变量来控制，用户可以通过指定环境变量：NUMBER_OF_PROCESSORS，就可以设定缺省情况下调用的内核数量。
✓Windows系统：右键点击计算机>属性，在高级系统设置中，点击环境变量按钮，然后新建或修改环境变量：NUMBER_OF_PROCESSORS，在编辑框中输入小于等于计算机内核的正整数。
✓Linux/MacOS系统：编辑/etc/environment文件，在其中加入NUMBER_OF_PROCESSORS=2，就表示缺省调用2个内核，其余依此类推。
此外，用户还可以在启动COMSOL进程时通过开关指定内核数量，例如以下指令都是调用两个内核计算：✓Windows系统：comsol.exe -np 2✓Linux/MacOS系统：comsol -np 21.2多机多核并行计算多机多核并行计算，又称Distributed Memory并行计算，或Cluster Computing，可以调用多台计算机来参与计算，可以极大地扩展内存空间。
