LCD屏端口参数

LT-GM08 SPEC1. 介绍IntroductionLT-GM08是力通威公司专门针对3~16串动力电池包而设计的智能电量管理方案；适用于不同化学性质的锂电芯，如锂离子、锂聚合物、磷酸铁锂等，甚至经过一定改造，也可以用于NiMH 等其他材料的化学电池的电量计量和管理。

此智能电量管理板，预留了一个标准的UART （异步串行）接口。

同时我们还专门开发了对应的上位机应用软件。

通过电平转换板，上位机软件可用来设置各种计量参数，如设计容量、制造商信息、当前电压、电流等，灵活性很强。

并且其他MCU 或者控制器也可以直接通过此端口获得剩余电量（RM ）、相对剩余电量百分比（RSOC ）以及绝对剩余电量百分比（ASOC ）、电池电压、电流等电池相关信息. 通过调整电阻分压网络和电流取样电阻，可以调节串联电池的节数和电流的测量范围及分辨率，以适应不同的应用环境。

2. 特点Features● 为多串锂电池设计，并可用于更多节数锂电池 ● 从3串到16串均可支持 ● 电流测量范围、分辨率可调 ● 标准RS232接口 ● 设定参数灵活● 上位机软件可根据客户需求更改● 多种工作模式可灵活控制静态电流的消耗 ● 睡眠模式● 驱动LCD 显示电量、百分比等信息●根据温度和自放电率对剩余容量进行补偿3. 实物图Views图1：电量计量测量板 图2： 电量计量显示板图Figure1：The Bottom view of the GasGauge PCB Figure2： The Top view of the GasGauge PCB4. 电气参数Electrical Characteristic (Ta = 25 ℃.)Details Min. Typ. Max Error UnitBattery gas LiFePO4 Battery links7SAbsolute Maximum Rating Input Charging Voltage 25.55 ±1% V Input Charging Current 0 2 10 A Discharging Current 0 40 50 A Ambient Condition Operating Temperature -5 60 ℃Humidity (No Water-Drop) 0% RH Storage Temperature-40 85 ℃Humidity (No Water-Drop)0% RH RS232UART BandRate18816 19200 195842% Bps5. UART通信协议读取寄存器内容通过UART接口发送0x02,0x00,0xa6,将依次返回9个参数的值。

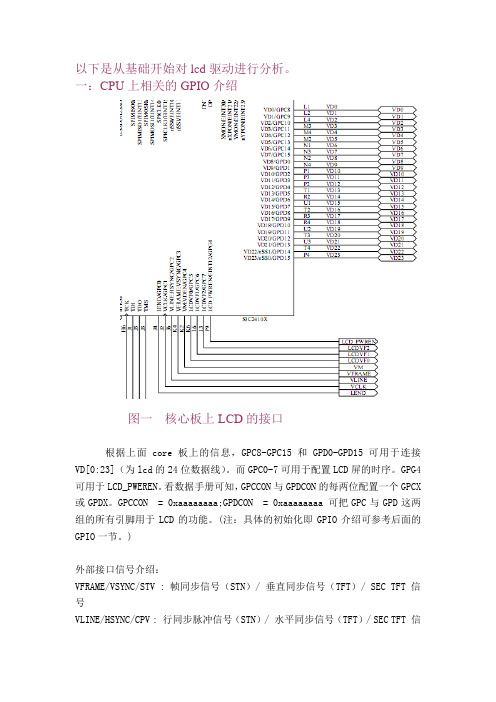

以下是从基础开始对lcd驱动进行分析。

一：CPU上相关的GPIO介绍图一核心板上LCD的接口根据上面core板上的信息，GPC8-GPC15和GPD0-GPD15可用于连接VD[0:23]（为lcd的24位数据线）。

而GPC0-7可用于配置LCD屏的时序。

GPG4可用于LCD_PWEREN。

看数据手册可知，GPCCON与GPDCON的每两位配置一个GPCX 或GPDX。

GPCCON = 0xaaaaaaaa;GPDCON = 0xaaaaaaaa 可把GPC与GPD这两组的所有引脚用于LCD的功能。

(注：具体的初始化即GPIO介绍可参考后面的GPIO一节。

)外部接口信号介绍：VFRAME/VSYNC/STV : 帧同步信号（STN）/ 垂直同步信号（TFT）/ SEC TFT 信号VLINE/HSYNC/CPV : 行同步脉冲信号（STN）/ 水平同步信号（TFT）/ SEC TFT 信号VCLK/LCD_HCLK : 像素时钟信号（STN/TFT）/ SEC TFT 信号VD[23:0] : LCD像素数据输出端口(STN/TFT/SEC TFT)VM/VDEN/TP : LCD驱动器交流信号（STN）/ 数据使能信号（TFT）/ SEC TFT 信号LEND/STH : 行结束信号(TFT)/SEC TFT 信号LCD_PWREN : LCD屏电源控制信号LCDVF0 : SEC TFT信号 OE（SEC表示Samsung Electronics Company）LCDVF1 : SEC TFT信号 REVLCDVF2 : SEC TFT信号 REVB注：上述信号的设置将会在后面的操作控制寄存器中讲到LCD的接口原理图（在dev中有，这里没有截出来）：观察后可知S3C2410板子有两个74LVCH162245芯片，是为了增强驱动能力（具体可查74LVCH162245的数据手册），LCD_CON是LCD屏的接口。

LCD液晶显示器的基本参数1. 点距和可视面积液晶显示器的点距不象CRT显示器那样比较难于捉摸，它的点距和可视面积有很直接的对应关系，是可以很容易直接通过计算得出的，以14寸的液晶显示器为例，14寸的液晶显示器的可视面积一般为285.7mm×214.3mm，而14寸的液晶显示器的最佳(也就是最大可显示)分辨率为1024*768，就是说该液晶显示板在水平方向上有1024个像素，垂直方向有768个像素，由此，我们可以很容易的计算出此液晶显示器的点距是285.7/1024或者214.3/768等于0.279mm，同理，我们也可以在得知某液晶显示器的点距和最大分辨率下算出该液晶显示器的最大可视面积来，需要说明的一点就是液晶的点距跟CRT的点距有些不同，实际上CRT显示器的点距由于技术原因，对荫罩管的显示器来说，中心的点距要比四周的要小，对荫栅管的显示器来说，其中间的点距(栅距)跟两侧的点距(栅距)也是不一样的，目前CRT厂商在标称显示器的点距(栅距)的时候，标的都是该显示器最小的(也就是中心的)点距. 而液晶显示器则是整个屏幕任何一处的点距都是一样的，从根本上消除了CRT显示器在还原画面时的非线性失真。

2. 最佳分辨率(真实分辨率)液晶显示器属于"数字"显示方式，其显示原理是直接把显卡输出的模拟信号处理为带具体"地址"信息的显示信号，任何一个像素的色彩和亮度信息都是跟屏幕上的像素点直接对应的，正是由于这种显示原理，所以液晶显示器不能象CRT显示器那样支持多个显示模式，，液晶显示器只有在显示跟该液晶显示板的分辨率完全一样的画面时才能达到最佳效果.而在显示小于最佳分辨率的画面时，液晶显示则采用两种方式来显示，一种是居中显示，比如在显示800*600次分辨率时，显示器就只是以其中间那800*600个像素来显示画面，周围则为阴影，这种方式由于信号分辨率是一一对应，所以画面清晰，唯一遗憾就是画面太小.另外一种则是扩大方式，就是将该800*600的画面通过计算方式扩大为1024*768的分辨率来显示，由于此方式处理后的信号与像素并非一一对应，虽然画面大，但是比较模糊.目前市面上的13寸，14寸，15寸的液晶显示器的最佳分辨率都是1024*768.17寸的最佳分辨率则是1280*1024。

TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。

TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。

这是由于可靠性和成本两面的原因。

因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。

数字电路中，由TTL电子元器件组成电路使用的电平。

电平是个电压范围，规定输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

英文全称为：transistor transistor logic“TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Lo gic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。

标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。

S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5 V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。

液晶拼接显示屏使用说明书在使用本液晶拼接屏之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。

当需要维修服务时，把拼接屏的的型号告诉维修站。

目录重要安全说明 (2)准备工作 (2)附件 (3)简介 (4)外部设备的安装 (4)整机外围接口示意图........................................................... 错误！未定义书签。

系统组成原理....................................................................... 错误！未定义书签。

大屏幕墙组成框图............................................................... 错误！未定义书签。

DVD的安装......................................................................... 错误！未定义书签。

连接S-Video线缆时 ........................................................... 错误！未定义书签。

Video设备的安装 (7)HDMI信号输入的安装 (7)PC的安装 (7)地址开关的设定 (8)外接控制设备的安装 (8)液晶拼接屏拼接软件控制系统（标准） (12)软件概述 (12)软件安装............................................................................... 错误！未定义书签。

运行环境......................................................................................... 错误！未定义书签。

LCD控制器难调试？教你用示波器就能轻松解决
当LCD液晶屏显示异常时，以往通过现象逆向推导，对参数进行修改，这种方式费时费力。

有了长存储示波器，调试LCD控制器再也不烧脑，
下文通过实际案例分享ZDS4054Plus在LCD测试中的应用。

一、LCD控制器、驱动器工作原理

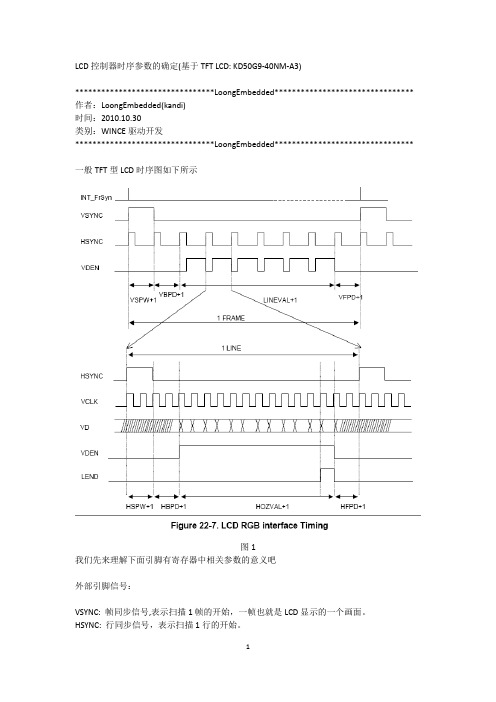

要使LCD的显示文字或LCD控制器器通过行信号和列信号的不同组合，实现对每个像素进行控制，这种行扫描（HYNC）信号周期很短（高达40kHz- 100kHz），使屏幕上能够显示稳定的LCD控制器信号时序及工作原理如下：
lVSYNC：帧同步信号，表示扫描1帧的开始，一帧也就是LCD显示的一个画面;
lHSYNC：行同步信号，表示扫描1行的开始;
lVCLK：像素时钟信号，每个脉冲填充1个像素点;
lVDEN：数据使能信号，高电平时，填充数据有效;
lVD［23:0］：LCD像素数据输出端口。

lLEND：行结束信号;
以一个1024X768像素的LCD屏为例，完整显示一屏二、使用
ZDS4054Plus示波器解决LCD显示异常实例1、现象：LCD显示上大范围的成因：出现这种情况一般不会是行同步或者场同步信号的延时引起的，基本可以排除这方面的影响。

可以检查是否存在时序或者时钟频率上存在差异引起的。

解决方法：碰见这种情况首先应该做的就是先仔细计算DMA传输参数，精确适配行场信号。

LCM16032B使用说明书目 录序号 内 容 标 题 页码1 概述 22 字符型模块的特点 23 外形及接口引脚功能 2~34 基本原理 45 技术参数 46 时序特性 5～67 指令功能及硬件接口 6～101．概述方便、带中文字库、显示清晰，广泛应用于各种人机交流面板。

LCM16032B 液晶显示模块是160×32 点阵的汉字图形型液晶显示模块，可显示汉字及 图形，内置8192 个中文汉字（16X16 点阵）、128 个字符（8X16 点阵）及 64X256点阵显示RAM （GDRAM ）。

可与CPU 直接接口，提供两种界面来连接 微处理机：8-位并行及串行两种连接方式。

具有多种功能：光标显示、画 面移位、睡眠模式等。

1.1结构牢：带PCB、背光、铁框1.2 IC 采用矽创公司ST7920,功能强大，稳定性好1.3功耗低:10 - 100mW（不带背光10mW,带背光不大于100mW）; 1.4显示内容:●160*32点阵单色图片;●内置8192 个中文汉字（16X16 点阵）、128 个字符（8X16 点阵）及64X256点阵显示RAM （GDRAM ）.1.5指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;1.6接口简单方便:采用3线SPI 串行接口，可只需3位MPU 的端口。

也可选用8位并行接口。

1.7工作温度宽:-20℃ - 70℃;1.8可靠性高:寿命为50,000小时(25℃)。
