公共建筑节能设计专篇

江苏省公共建筑节能设计专篇参考样式二、设计根据1、《民用建筑热工设计规范》GB50176-19932、《公共建筑节能设计标准》GB50189-20053、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《江苏省太阳能热水系统施工图文件编制深度规定》（2008年版）5、国家、省、市现行的有关法律、法规本工程外墙墙体材料为厚，内墙为厚。

规定的级，幕墙的气密性不低于《建筑幕墙物理性能分级》GB/T 15227规定的级。

六、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。

七、权衡推断八、节能构造图详：。

江苏省居住建筑节能设计专篇参考样式（建筑专业）二、设计根据1、《民用建筑热工设计规范》GB50176-19932、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-953、《江苏省居住建筑热环境与与节能设计标准》（DGJ32/J71-2008）4、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）5、《江苏省太阳能热水系统施工图设计文件编制深度规定》（2008年版）6、国家、省、市现行的有关法律、法规本工程外墙墙体材料为厚，内墙为厚。

规范的级。

五、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。

六、本工程因不符合规定性指标而进行性能指标设计，建筑物节能综合指标满足节能设计标准。

七、节能构造图详：。

江苏省公共建筑节能设计专篇参考样式（电气专业）二、设计根据1、《建筑照明设计标准》GB50034-20042、《民用建筑太阳能热水系统应用技术规范》GB50364-2005（5.6节）3、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《35KV及下列客户端变电所建设标准》JGJ32/J14-2007（6.2节）5、《民用建筑电气设计规范》JGJ16-20086、《全国民用建筑工程设计技术措施节能专篇》（电气分册）7、《江苏省公共建筑用能计量设计规定》（暂行）8、《宿舍建筑设计规范》JGJ36-2005（6.3.2及6.3.8）9、国家、省、市现行的其它建筑节能有关法律、法规三、照明节能设计要求及措施四、大于2万平方米的公共建筑，应按规定装设电能考核节能表计五、当工程含有变电所设计时，则应补充如下内容：1、负荷计算情况、供电电压选择及变电所位置情况概述，确认是否在负荷中心，否则说明原因。

建筑工程节能设计专篇
在建筑工程领域，节能设计是一个重要的环节，旨在减少建筑能源消耗，降低对环境的影响，并提高建筑物的舒适性。

下面将介绍一些常见的建筑工程节能设计方法和实施步骤。

1. 热量传递控制：建筑的外墙、屋顶和地板应采用高效隔热材料，减少热能的传递。

此外，采用双层窗户、隔热门窗以及有效利用窗帘等措施，可以进一步减少热能的损失。

2. 照明系统优化：采用高效节能的照明设备，如LED灯和感
应开关，并结合自然采光，合理安排室内布局，减少能源的使用。

另外，也可以安装光敏感应器，根据室内环境的亮度调整照明的亮度和开关。

3. 暖通空调系统节能：合理设计暖通空调系统，包括通风、供暖和制冷等。

利用自然通风、地源热泵或太阳能热水系统等技术，减少能源的消耗和排放。

同时，合理设计管道和设备布局，减少能源的损失。

4. 建筑材料选择：选择环保、节能的建筑材料，如绿色建筑材料、低辐射玻璃等，减少资源的消耗和对环境的影响。

同时，也可以根据建筑物的功能和气候条件，选择合适的建筑材料和结构形式，提高能源利用效率。

5. 智能化控制系统应用：利用智能化控制系统，实时监测和调节建筑物的能耗，提高能源的利用效率。

同时，结合人员的实际需求和使用习惯，合理控制建筑物的能源使用，实现节能减
排的目标。

总之，建筑工程节能设计是建筑行业的一项重要任务，通过合理选材、高效设备和智能化控制系统的应用，可以减少建筑物的能耗，降低环境的负荷，实现可持续发展的目标。

在未来的建筑设计中，节能将成为不可或缺的一个方向，为我们创造更加舒适、健康和环保的生活空间。

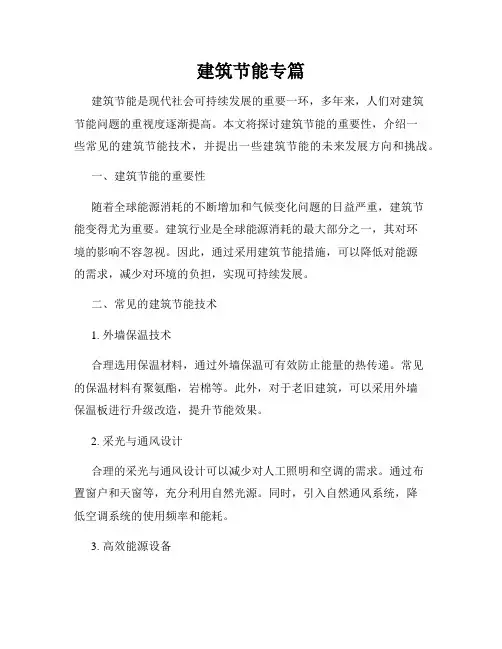

建筑节能专篇建筑节能是现代社会可持续发展的重要一环，多年来，人们对建筑节能问题的重视度逐渐提高。

本文将探讨建筑节能的重要性，介绍一些常见的建筑节能技术，并提出一些建筑节能的未来发展方向和挑战。

一、建筑节能的重要性随着全球能源消耗的不断增加和气候变化问题的日益严重，建筑节能变得尤为重要。

建筑行业是全球能源消耗的最大部分之一，其对环境的影响不容忽视。

因此，通过采用建筑节能措施，可以降低对能源的需求，减少对环境的负担，实现可持续发展。

二、常见的建筑节能技术1. 外墙保温技术合理选用保温材料，通过外墙保温可有效防止能量的热传递。

常见的保温材料有聚氨酯，岩棉等。

此外，对于老旧建筑，可以采用外墙保温板进行升级改造，提升节能效果。

2. 采光与通风设计合理的采光与通风设计可以减少对人工照明和空调的需求。

通过布置窗户和天窗等，充分利用自然光源。

同时，引入自然通风系统，降低空调系统的使用频率和能耗。

3. 高效能源设备选用高效能源设备是建筑节能的关键措施之一。

例如，使用能源效率高的照明设备，LED灯具等。

此外，采用节能空调系统和智能控制装置，如恒温器等，可以降低能耗。

4. 太阳能利用太阳能是一种环保、可再生的能源，其利用在建筑节能中也有广阔的应用前景。

通过在建筑顶部安装太阳能光伏板，可以实现对建筑电能的自主供应，降低对传统能源的依赖。

三、建筑节能的未来发展方向和挑战1. 新材料的研发新材料的研发是建筑节能领域的重要方向之一。

通过开发高效隔热、保温、防水等性能优良的建筑材料，可以进一步提升建筑的节能性能。

2. 智能化建筑随着物联网和人工智能技术的发展，智能化建筑成为未来的趋势。

通过应用智能控制系统和传感器等技术，实现对建筑内外环境的监测和调控，实现节能效果的最大化。

3. 多能互补利用建筑节能的另一个重要发展方向是多能互补利用。

通过将太阳能、风能、地热能等多种能源进行集成利用，提高能源利用效率，降低能源的浪费。

然而，建筑节能面临着一些挑战。

建筑节能设计专篇-某项目范本1.执行标准:《居住建筑节能设计标准》DB37/5026-2014,执行75%节能;《公共建筑节能设计标准》GB50189-2015;《建筑外门窗气密,水密,抗风压性能分级及检测方法》(GB/T 7106-2008)2.气候分区及当地气候条件:本工程所在地建筑气候分区为:寒冷B地区。

3.建筑类别和体型系数:本建筑为居住建筑和公共建筑混合建筑,其中1#A段,1#B段、1#C段为居住建筑,1#D段为医院建筑，ABC段建筑体型系数(S)为:0.26<0.3。

4.建筑窗墙比:5..建筑为现浇钢筋混凝土框架结构,采用外墙外保温体系,墙身细部:女儿墙、檐口板、空调板、窗口、圈梁、勒脚等部位应采取6.断桥保温措施,做法详见节点详图。

7.节能设计主要详细参数参见“施工图设计(建筑节能)计算书”文本:8.注:1、不采暖房间:楼梯间、地下室,保温材料为30mm厚聚苯颗粒保温砂浆燃烧性能A级,外覆玻纤网。

2、雨篷、挑板等未注明热桥部位,保温材料为30mm厚聚苯颗粒保温砂浆燃烧性能A级,外覆玻纤网。

9.保温材料:挤塑聚苯板:用于周边和非周边地面,主要性能指标:密度30~40kg/m,抗压强度>300KPa,导热系数小于等于0.030W/m.K。

燃烧性能B1级。

10.岩棉保温板:主要性能指标需满足:密度大于等于100kg/m ,导热系数小于等于0.044W/m .K。

燃烧性能A级。

11.聚苯颗粒保温砂浆:主要性能指标需满足:密度小于等于300kg/m ,导热系数小于等于0.060W/m .K。

燃烧性能A级。

12.聚合聚苯板:高密度型,标称密度为140~200kg/m,导热系数小于等于0.039W/m .K。

燃烧性能A级。

13.聚合聚苯板应执行《热固复合聚苯乙烯泡沫保温板》JG/T536-2017中相应要求。

14.外窗构造做法及性能指标15.建筑外墙主要采用200厚加气混凝土砌块,或最薄200厚钢筋混凝土墙体(梁)。

一、建筑主要设计依据1、浙江省《民用建筑项目节能评估技术导则》；2、《杭州市民用建筑节能条例》3、《绿色建筑评价标准》GB／T50３78－（）；4、浙江省《民用建筑绿色设计标准》DＢ/1０92—( ）；５、《民用建筑热工设计规范》GＢ501７6—（）；６、《公共建筑节能设计标准》GB501８9—( ）7、浙江省《公共建筑节能设计标准》DB3３/1036—( )；８、《建筑设计防火规范》ＧＢ500１6-（ )；9、《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T ７106—（)；1０、《建筑幕墙》ＧB／Ｔ21086-( ）；11、《浙江省建设领域推广应用技术公告》和《浙江省建设领域禁止和限制使用技术公告》（浙建发【2014】284号）;12、项目编号为（）的节能审查意见书及其附件：节能评估报告书(表)和专家评审意见；13、现行国家、行业、地方相关建筑节能的法律、法规、标准和规范性文件表Ｉ.0．３浙江省公共建筑围护结构节能设计表浙江省公共建筑围护结构节能设计表项目围护结构主要做法一、项目主要参选图集屋面:墙体：门窗：其他：主要围护结构保温构造详图(节点）:一、结构主要设计依据２.《民用建筑绿色设计规范》JGJ／T22９-（）;3。

浙江省《民用建筑绿色设计标准》DB３3／1０9２-（ )；4．浙江省《民用建筑项目节材评估技术导则》；5。

《绿色建筑评价标准》GB５０378-( ）；６．住宅和城乡建设部、工业和信息化部《关于加快应用高强钢筋的指导意见》（建标【201２】1号）;７.《浙江省建设领域推广应用技术公告》和《浙江省建设领域禁止和限制使用技术公告》（浙建发【2014】284号）8.《浙江省人民政府关于积极推进绿色建筑发展的若干意见》（浙政发【２０11】56号)；9．《浙江省人民政府办公厅关于推进新型建筑工业化的意见》（浙政办发【2012】152号）；１０。

《浙江省新型墙体材料产品目录（2008年本)》；11．《浙江省发展新型墙体材料条例》；12.项目编号为( ）的节能审查意见书及其附件:节能评估报告书（表)和专家评审意见;13．现行国家、行业、地方相关建筑节能的法律、法规和规范性文件。

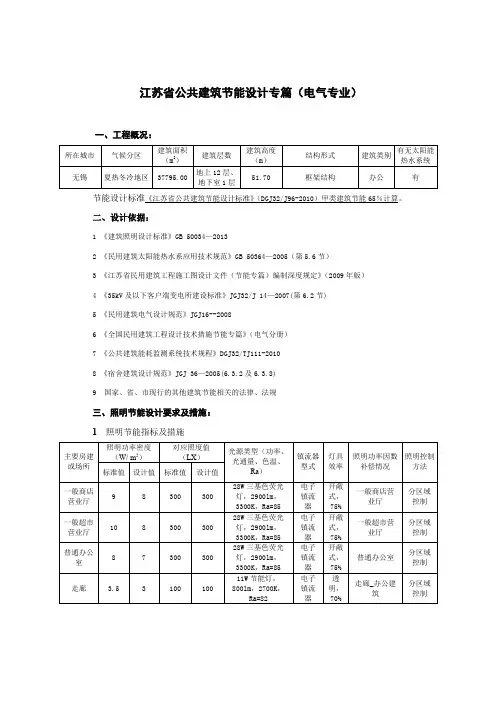

江苏省公共建筑节能设计专篇（电气专业）一、工程概况：节能设计标准《江苏省公共建筑节能设计标准》（DGJ32/J96-2010）甲类建筑节能65％计算。

二、设计依据：1 《建筑照明设计标准》GB 50034—20132 《民用建筑太阳能热水系应用技术规范》GB 50364—2005（第5.6节）3 《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4 《35kV及以下客户端变电所建设标准》JGJ32/J 14—2007(第6.2节)5 《民用建筑电气设计规范》JGJ16--20086 《全国民用建筑工程设计技术措施节能专篇》（电气分册）7 《公共建筑能耗监测系统技术规程》DGJ32/TJ111-20108 《宿舍建筑设计规范》JGJ 36—2005(6.3.2及6.3.8)9 国家、省、市现行的其他建筑节能相关的法律、法规三、照明节能设计要求及措施：1照明节能指标及措施2材料表四、大于20000 m2的公共建筑，应按规定装设电能考核节能表计。

1. 本工程在变压器低压侧(AC230/400V)总进线处设置电子式多功能电表，电能表具有监测和计量电流、电压、有功功率、功率因数、有功电能、最大需量、总谐波含量和2～21次各次谐波；2. 变压器各出线回路上均配置电子式电能计量装置，计量装置应采用数字式电能表计，配置通讯接口，以便于构成网络；3. 照明系统的照明灯具、插座、空调设备按楼层或房间分别计量；应急照明和公共走道照明按干线回路设置计量装置；4. 电梯、水泵、风机、空调室外机按干线分别设置计量装置。

5. 对于树干式配电的房间如餐饮、商铺，在强电井内设置电表箱分层集中计量；对于从变电站直放到末端的房间如厨房、宴会厅等，在变电站出线处分别设置计量装置。

6. 电能表计的精确度等级应不低于1.0级；配用电流互感器的精确度等级应不低于0.5级;7. 电能表计采用数字式，并具备数据远传功能。

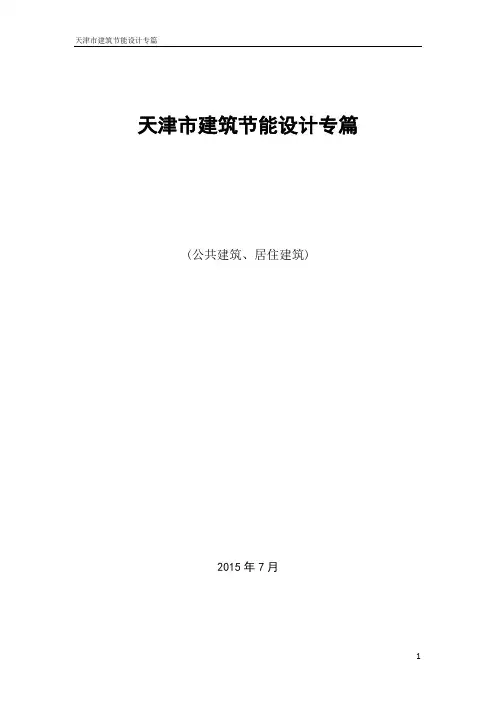

天津市建筑节能设计专篇(公共建筑、居住建筑)2015年7月前言为了更好地贯彻、实施国家和天津市现行有关公共建筑和居住建筑节能设计标准，进一步规范我市建筑节能的施工图设计和审查工作，帮助设计单位提供正确完整的设计文件，保证建筑节能设计的深度和质量，根据《天津市建筑节约能源条例》、《天津市民用建筑外墙外保温工程管理办法》（津建科[2013]504号）、《市建设交通委、市公安局关于进一步提高我市民用建筑外墙外保温工程防火技术要求的通知》（津建科 [2013]291号）等文件的要求，结合我市建筑节能的设计情况，编写本专篇。

本专篇依据《天津市公共建筑节能设计标准》DB29-153-2014、《天津市居住建筑节能设计标准》DB29-1-2013进行编写，分为公共建筑和居住建筑两个篇章，每个篇章又包含节能设计概况、节能设计依据、节能设计做法（建筑专业、给排水专业、暖通专业、电气专业）等内容。

本专篇适用于天津市民用建筑节能的施工图设计。

本专篇在执行过程中，请各单位注意总结经验，积累资料，如发现需要修改和补充之处，请将意见和有关资料提交天津市城乡建设委员会，以供今后修订时参考。

主编单位：天津市建筑设计院编写人员：刘军、刘祖玲、刘幸坤、刘用广、王莉、张小萍、董志欣、董欣、赵现坤、韩夜、赵宏玫、周古舜、张淑英、陈露、王蓬、刘嘉、刘水江、刘伟审查人员：顾放、李宝瑜、王丽雯、刘建华、周国民、李勇刚、只云波、尹秀伟编写说明1.依据《天津市建筑节约能源条例》、《天津市民用建筑外墙外保温工程管理办法》（津建科[2013]504号）、《市建设交通委、市公安局关于进一步提高我市民用建筑外墙外保温工程防火技术要求的通知》（津建科[2013]291号）等文件，天津市建筑节能的施工图设计应有《建筑节能设计专篇》，且独立成篇，设于施工图建筑专业设计总说明中。

2.本专篇适用于天津市民用建筑节能的施工图设计，对于既有建筑的节能改造工程可供参考。

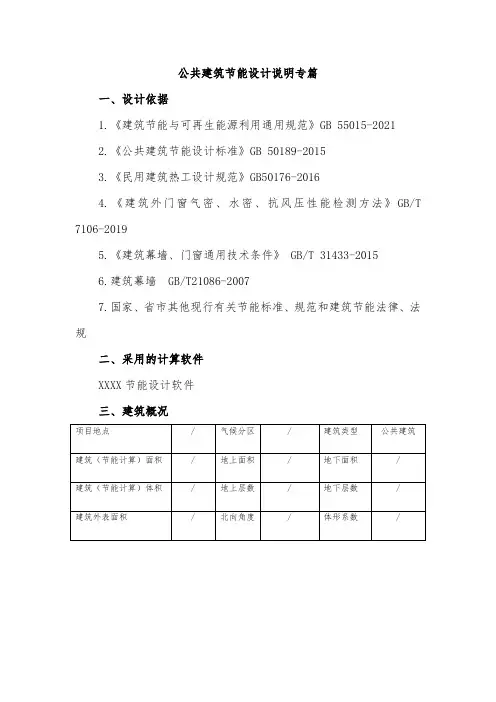

公共建筑节能设计说明专篇
一、设计依据
1.《建筑节能与可再生能源利用通用规范》GB 55015-2021
2.《公共建筑节能设计标准》GB 50189-2015
3.《民用建筑热工设计规范》GB50176-2016
4.《建筑外门窗气密、水密、抗风压性能检测方法》GB/T 7106-2019
5.《建筑幕墙、门窗通用技术条件》 GB/T 31433-2015
6.建筑幕墙 GB/T21086-2007
7.国家、省市其他现行有关节能标准、规范和建筑节能法律、法规
二、采用的计算软件
XXXX节能设计软件
三、建筑概况
四、建筑节能设计
1、外窗最不利窗墙比与热工性能
2、屋顶透光部分面积比与热工性能
3.建筑部分围护结构节能措施与热工性能
4、结论
以上围护结构各部位的建筑设计、构造做法、传热系数等不满足《建筑节能与可再生能源利用通用规范》GB55015-2021规范要求，需要进行围护结构热工性能权衡判断。

五、权衡计算结果
或者
<以上围护结构各部位的建筑设计、构造做法、传热系数等满足《建筑节能与可再生能源利用通用规范》GB55015-2021规范要求，不需要进行围护结构热工性能权衡判断。

>。

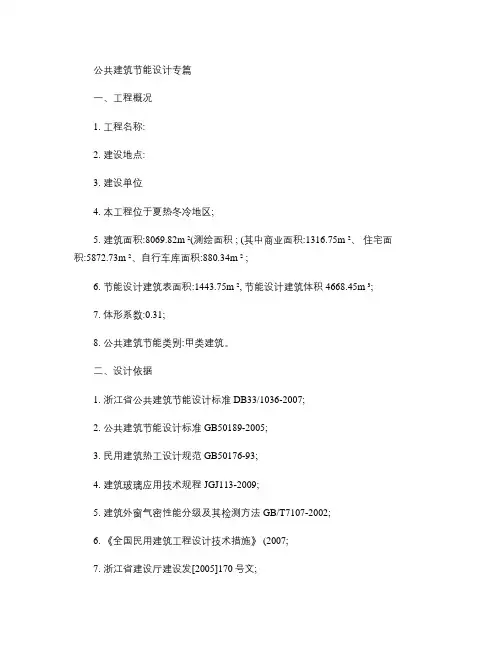

公共建筑节能设计专篇一、工程概况1. 工程名称:2. 建设地点:3. 建设单位4. 本工程位于夏热冬冷地区;5. 建筑面积:8069.82m ²(测绘面积 ; (其中商业面积:1316.75m ²、住宅面积:5872.73m ²、自行车库面积:880.34m ² ;6. 节能设计建筑表面积:1443.75m ², 节能设计建筑体积 4668.45m ³;7. 体形系数:0.31;8. 公共建筑节能类别:甲类建筑。

二、设计依据1. 浙江省公共建筑节能设计标准 DB33/1036-2007;2. 公共建筑节能设计标准 GB50189-2005;3. 民用建筑热工设计规范 GB50176-93;4. 建筑玻璃应用技术规程 JGJ113-2009;5. 建筑外窗气密性能分级及其检测方法 GB/T7107-2002;6. 《全国民用建筑工程设计技术措施》 (2007;7. 浙江省建设厅建设发[2005]170号文;8. 绍市建管[2005]80号文;9. 绍市建管发[2005]126号文;10. 绍兴市建管局发的《绍兴市住宅工程质量通病防治导则》 ; 11. 国家和地方政府其他相关节能设计、节能产品、节能材料的规定。

三、建筑朝向1. 单体朝向:南偏西 14.6度。

四、节能设计的构造做法:1. 非上人平屋面保温隔热做法(由上及下 :a. 50厚 C25防水细石砼 (防水抗渗能力大于 0.6MPa , 内配Φ6@150双向钢筋网,随捣随抹平;刚性层需设分舱缝,具体位置详见屋顶平面图,缝宽 20,内填防水密封油膏;b. 油毡隔离层;c. 105厚矿棉毡一层,用配套胶粘剂粘贴;d. 3厚 SBS 防水卷材;e. 3厚 SBS 防水卷材;f. 1.5厚 SPU 防水涂料g. 20厚 1:2.5水泥砂浆找平;h. 炉渣混凝土找坡(i=2%,最薄处为 30厚 ,待此层干燥后方可进行防水卷材施工;i. 现浇钢筋砼屋面板(防水抗渗能力大于 0.6MPa ,表面清扫干净; j. 15厚 1:1:3混合砂浆;k. 2厚玻璃纤维灰砂抹面 , 满批腻子砂光,白色环保内墙涂料二度。

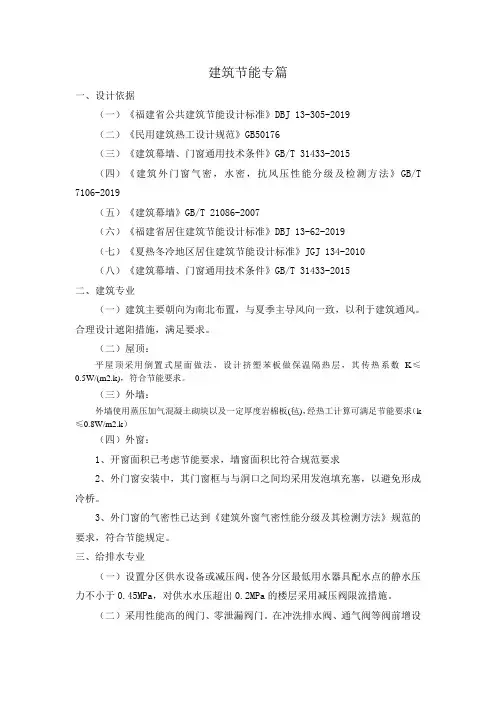

建筑节能专篇一、设计依据（一）《福建省公共建筑节能设计标准》DBJ 13-305-2019（二）《民用建筑热工设计规范》GB50176（三）《建筑幕墙、门窗通用技术条件》GB/T 31433-2015（四）《建筑外门窗气密，水密，抗风压性能分级及检测方法》GB/T 7106-2019（五）《建筑幕墙》GB/T 21086-2007（六）《福建省居住建筑节能设计标准》DBJ 13-62-2019（七）《夏热冬冷地区居住建筑节能设计标准》JGJ 134-2010（八）《建筑幕墙、门窗通用技术条件》GB/T 31433-2015二、建筑专业（一）建筑主要朝向为南北布置，与夏季主导风向一致，以利于建筑通风。

合理设计遮阳措施，满足要求。

（二）屋顶：平屋顶采用倒置式屋面做法，设计挤塑苯板做保温隔热层，其传热系数K≤0.5W/(m2.k)，符合节能要求。

（三）外墙：外墙使用蒸压加气混凝土砌块以及一定厚度岩棉板(毡)，经热工计算可满足节能要求（k ≤0.8W/m2.k）（四）外窗：1、开窗面积已考虑节能要求，墙窗面积比符合规范要求2、外门窗安装中，其门窗框与与洞口之间均采用发泡填充塞，以避免形成冷桥。

3、外门窗的气密性已达到《建筑外窗气密性能分级及其检测方法》规范的要求，符合节能规定。

三、给排水专业（一）设置分区供水设备或减压阀，使各分区最低用水器具配水点的静水压力不小于0.45MPa，对供水水压超出0.2MPa的楼层采用减压阀限流措施。

（二）采用性能高的阀门、零泄漏阀门。

在冲洗排水阀、通气阀等阀前增设软密封闭阀。

（三）生活给水、热水、消防给水等管选用耐腐蚀、耐久性好的管材。

（四）各用水点均采用高灵敏度水表计量（水表安装率100%），公共建筑按卫生间、绿化用水、车库冲洗用水、空调补水等设水表计量。

（五）消防水池或水箱设溢流信号管和溢流报警装置。

（六）所有器具应满足节水型生活用水器具 CJ/T164-2014的要求。
