基于UML的图书馆管理系统建模设计摘要在对 U M L 及用 U ML 建模的步骤作了简介之后, 介绍了在图书馆系统设计与开发中用 U M L建模的过程, 其中重点描述了图书馆借阅子系统中用例图、顺序图和类图, 总结了U M L建模优势。
一、UML简介及用UML建模步骤1. 1 U M L简介统一建模语言 U ML 是一个通用的可视化建模语言, 用于对软件进行描述、可视化处理、构造和建立软件系统制品的文档。
它记录了对必须构造的系统的决定和理解,可用于对系统的理解、设计、浏览、配置、维护和信息控制。
UM L的最终目标是在尽可能简单的同时能够对实际需要建立的系统的各个方面建模。
UML需要有足够的表达能力以便可以处理现代软件系统中出现的所有概念, 例如并发和分布, 以及软件工程中使用的技巧等。
1. 2 利用U ML 建模步骤a.建立需求模型。
主要通过用例图来描述该系统完成的主要功能。
这是系统设计人员与用户进行沟通后的产物, 也是提供给系统开发人员的粗放蓝图。
b.建立系统的对象模型。
UML的主要内容归纳为静态建模机制和动态建模机制。
静态模型描述系统的对象之间的静态关系, 使用UML的包图、类图和对象图;动态模型描述对象间的交互关系、对象的生命周期及其在生命周期中各种可能的状态和状态之间转换的约束,使用UML的顺序图、活动图和协作图。
c.建立系统的体系结构模型,定义系统的软、硬件体系结构及通信机制,使用UML的组件图、配置图。
d.在组件图的基础之上生成所选开发语言的代码框架,由系统设计转入开发阶段。

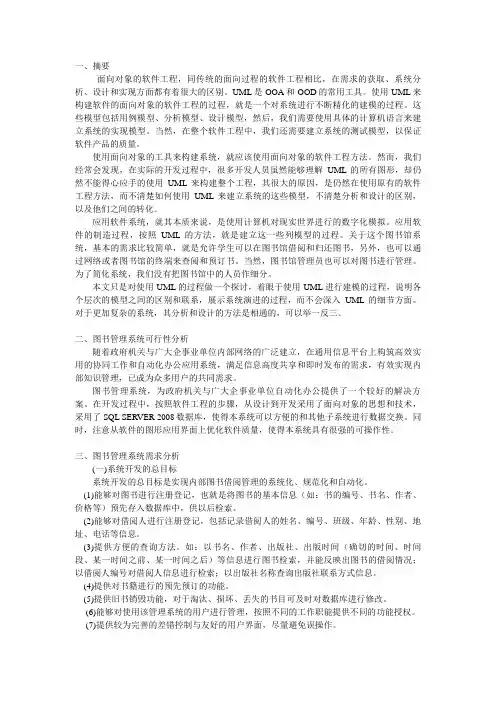

二、图书馆管理系统分析系统分析的目的是捕获和描述所有的系统需求, 并且建立一个模型来定义系统中主要的域类( 系统中的关键类) , 通过系统分析达到开发者和需求者的理解和沟通。
因此, 分析一般都是分析员和用户协作的产物。
在这个阶段, 程序开发者不应该考虑代码或程序的问题, 它只是理解需求和实现系统的第一步。

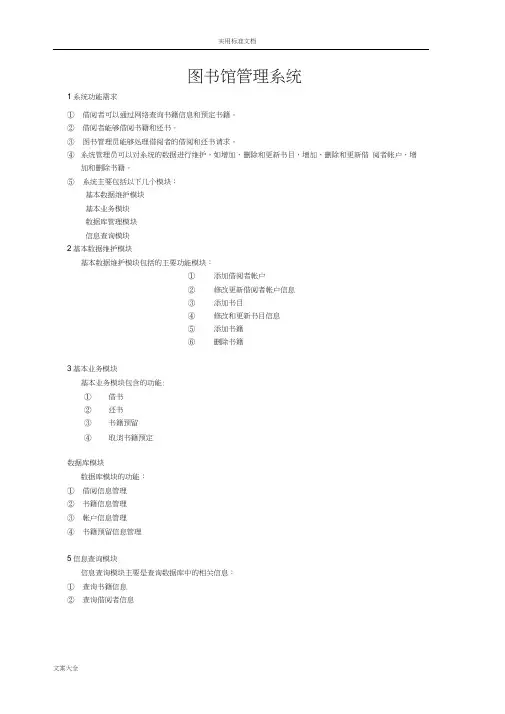

2. 1 需求分析分析的第一步是确定系统能够做什么? 谁来使用这个系统? 这些分别称用例( use cases) 和角色( actors) 。
