第六章空气管路系统第一节空气压缩机一、结构与原理TSA－330A型螺杆式空气压缩机组由空气滤清器、进气阀、油气筒、油细分离器、安全阀、压力维持阀、压力开关、油冷却器、油过滤器、油细分离器、离心风扇、蜗壳、温控阀、后部冷却器、电机（株所电机：ZD319A；西安电机：ZTP-180D）及共用底座等组成，如图6—1所示。

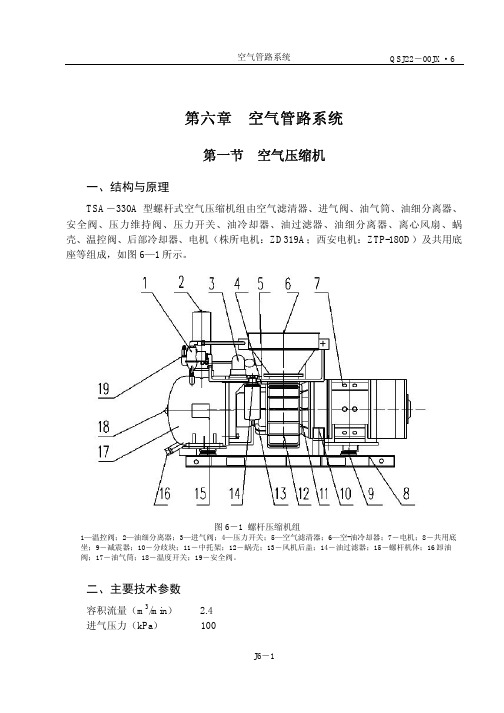

图6－1 螺杆压缩机组1—温控阀；2—油细分离器；3—进气阀；4—压力开关；5—空气滤清器；6—空-油冷却器；7－电机；8－共用底坐；9－减震器；10－分歧块；11－中托架；12－蜗壳；13－风机后盖；14－油过滤器；15－螺杆机体；16卸油阀；17－油气筒；18－温度开关；19－安全阀。
二、主要技术参数容积流量（m3/min） 2.4进气压力（kPa） 100最大排气压力(kPa) 900电机转速（r/min） 1500空压机机转速（r/min） 3000轴功率（kW） 18.5旋转方向逆时针（从电机轴伸出端看）境温度上限(℃) 50环境温度下限(℃) -25停机温度(℃) 105(油气筒内温度)润滑油储量(kg) 10冷却方式风冷三、主要工装设备与工具拔销器、拉轮器、感应加热器、克丝钳、拔轴器、皮带扳手、螺丝刀、链条扳手各种开口扳手及内六角扳手。
四、检修工艺（一）解体⒈电机叶轮组成⑴拆下中托架与蜗壳之间的8个M10X30螺栓、电机与电机底座之间的4个M16X70螺栓后向后平移电机叶轮组成，把电机叶轮组成与空压机分开。
⑵拆下联轴器盖，把联轴器叶轮组成取下。
⑶拆下中托架与电机之间的8个M12X30的螺栓，取下中托架。
⑷将电机送专业组检修。
⒉叶轮联轴器（电机端）⑴如换弹性元件，就可以从联轴器上拿下弹性元件并更换新的。
⑵如更换电机端联轴器，则需拆下压盖螺栓和压盖，并用拔轴器从轴上拔下此联轴器。
⒊蜗壳冷却器⑴取下空气滤清器。
⑵拆下油路、气路上的管子及接头。
⑶拆下风机后盖与蜗壳连接的8个M10×30螺栓，把蜗壳冷却器组成移开。
内燃机车理论培训教案（机车空气系统）第一章：机车空气系统概述1.1 内燃机车空气系统的组成1.2 空气系统的作用1.3 空气系统的分类1.4 空气系统的性能指标第二章：空气压缩机2.1 空气压缩机的类型2.2 空气压缩机的工作原理2.3 空气压缩机的性能参数2.4 空气压缩机的维护与保养第三章：空气干燥器3.1 空气干燥器的类型3.2 空气干燥器的工作原理3.3 空气干燥器的性能参数3.4 空气干燥器的维护与保养第四章：空气过滤器4.1 空气过滤器的类型4.2 空气过滤器的工作原理4.3 空气过滤器的性能参数4.4 空气过滤器的维护与保养第五章：空气制动系统5.1 空气制动系统的类型5.2 空气制动系统的工作原理5.3 空气制动系统的性能参数5.4 空气制动系统的维护与保养本教案旨在帮助学员了解内燃机车空气系统的组成、作用、分类、性能指标，以及空气压缩机、空气干燥器、空气过滤器和空气制动系统的工作原理、性能参数和维护保养方法。
通过学习本章内容，学员应对内燃机车空气系统有基本的认识，并能够掌握空气系统的相关维护保养技能。
第六章：空气供应系统6.1 空气供应系统的组成6.2 空气供应系统的工作原理6.3 空气供应系统的性能参数6.4 空气供应系统的维护与保养第七章：制动缸7.1 制动缸的类型7.2 制动缸的工作原理7.3 制动缸的性能参数7.4 制动缸的维护与保养第八章：空气制动机8.1 空气制动机的工作原理8.2 空气制动机的主要部件8.3 空气制动机的性能参数8.4 空气制动机的维护与保养第九章：空气供应设备9.1 空气供应设备的类型9.2 空气供应设备的工作原理9.3 空气供应设备的性能参数9.4 空气供应设备的维护与保养第十章：空气制动系统的故障诊断与排除10.1 空气制动系统常见故障现象10.2 故障诊断与排除方法10.3 故障案例分析10.4 预防故障的措施本教案将继续深入讲解内燃机车空气系统的相关知识，包括空气供应系统、制动缸、空气制动机、空气供应设备的组成、工作原理、性能参数以及维护保养方法。
