(机械制造行业)机械设计模拟试题汇总

机械设计（2）模拟试卷及参考答案一、是非题（对的用“√”表示，错的用“×”表示，每小题1分，共10分）1.在链传动设计中，链节数一般选奇数为宜。

（×）2.在蜗杆传动中，当量摩擦系数随齿面相对滑动速度的增大而增大。

(×)3.单万向联轴器的从动轴角速度不均匀，改用双万向联轴器后，从动轴的角速度即可变为均匀。

(×)4.为了提高轴的刚度，轴的材料可以采用合金钢来代替碳素钢。

（×)5.在蜗杆传动中，蜗杆头数越多，则蜗杆传动的效率就越高。

(√)6.齿式联轴器是一种无弹性元件的挠性联轴器，它对轴的安装精度要求不高，允许有一定的偏移量。

（√）7.滚动轴承的静强度安全系数S0只能大于1。

（×）8.动压滑动轴承热平衡计算时，若进油温度t i<35℃，则说明轴承发热不严重。

（×)9.滚动轴承轴向预紧的主要目的是为了提高轴承的承载能力。

(×)10.在滑动轴承设计中，适当选用较大的宽径比会提高承载能力。

（√）11.在带、链两级传动中，宜将带传动放在高速级。

（√）12.在链传动中，张紧轮宜安装在靠近主动轮的松边外侧上。

(√)13.在蜗杆传动中，中心距a = (d2+d1)/2 = m(z1+z2)/2。

(×)14.在工作时只承受弯矩而不承受转矩的轴，其工作应力一定是对称循环变应力。

（×)15.选择联轴器规格型号时的主要依据之一是：T ca＜[T]。

(√)16.在不完全液体润滑滑动轴承设计中，限制pv值的主要目的是限制轴承的温升。

（√）17.滚动球轴承在工作时滚动体上某一点的载荷及应力均呈周期性的不稳定变化。

（√）18.毡圈密封装置的毡圈及轴承盖上的装毡圈槽都是矩形截面，目的是为了得到较好密封效(×)19.刚性联轴器在安装时要求两轴严格对中，而挠性联轴器在安装时可以不考虑对中问题。

（×）20.为了增加油膜压力，液体动力润滑的向心滑动轴承中，一般油槽应开在承载区。

）.B). C). D).4、带传动的主要失效形式为和两种。

5、链传动中，链轮转速、链节距、链轮齿数，则动载都将愈大。

6、齿轮传动的主要失效形式有、、、、五种。

7、滚动轴承常见的失效形式有、、、三种。

三、问答题（每题2分，共14分）1、拧紧螺纹联结为什么要考虑防松？防松方法分为哪几种？2、带传动中，主动轮圆周速度、带速、从动轮圆周速度是否相等？为什么？1.试述齿轮传动计算动载荷中的系数KA、KV、Ka、Kβ、各是什么系数？它们分别考虑什么因素影响？2.皮带传动中心距取的过大与过小各有什么不利影响？3.轴的主要作用是什么？4.滚动轴承一般由哪几部分零件构成？各起什么作用？5.获得流体动压润滑的必要条件是什么？四、分析及计算题1、（本题6分）如图所示为一传动系统，已知动力从锥齿轮1输入，转向如图所示。

试判断：（1）、蜗杆3的齿向及蜗轮4的转动方向；（2）、锥齿轮1、2啮合处及蜗轮4蜗杆3啮合处各个力的方向。

（题1图）2、（本题10分）已知一托架边板用四个螺栓与相邻机架联接（假设螺栓靠剪切传力），托架受一与边板螺栓组对称轴线相平行，大小为3500N的载荷作用，如图所示。

试问：每个螺栓所受的力是多少？方向如何？（题2图）3、（本题10分）如图所示，齿轮轴由两个角接触球轴承支承，轴承承受径向载荷：Fr1=900N,Fr2=2100N, 内部轴向力S=0.7Fr, 轴向载荷Fa=900N 。

求：（1）、轴承1、2上所受的轴向力Fa1、Fa2, 并标出内部轴向力S1、S2的方向；（2）、求轴承1、2上的当量动载荷P1、P2（已知P=fp(XFr+Yfa,fp=1.5)（题3图）4、（本题10分）一个由40Cr 制成的零件，已知smax=185MPa, smin=-75MPa, bs=1, es=0.9, ks=1.3, s-1=351MPa, ys=0.3, ss=550MPa, 求此零件的疲劳安全系数和静强度安全系数。

机械制造装备设计模拟考试题与答案一、单选题（共86题，每题1分，共86分）1.导轨的结构类型中没有（）。

A、动压导轨B、静压导轨C、滑动导轨D、卸荷导轨正确答案：A2.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )。

A、减小滚珠直径，适当增加滚珠数目B、增大滚珠直径，适当增加滚珠数目C、减小滚珠直径，适当减少滚珠数目D、增大滚珠直径，适当减少滚珠数目正确答案：D3.少品种、大批量生产模式出现的年代A、70年代B、50年代C、90年代D、80年代正确答案：B4.一般要设置对刀装置的机床夹具是A、镗床夹具B、铣床夹具C、钻床夹具D、车床夹具正确答案：B5.通用多轴箱的总图组成部分中不包括A、装配表B、主视图C、展开图D、俯视图正确答案：D6.为了提高蜗轮齿部耐磨性，常采用的材料是（）。

A、钢B、铸铁C、工程塑料D、铜正确答案：D7.以下不属于拉刀非工作部分的是A、前导部B、后导部C、切削齿D、头部正确答案：C8.在常用夹紧机构中，既可增力，又可减力的夹紧机构是A、斜楔B、铰链C、偏心D、杠杆正确答案：D9.“规模效益”的生产模式出现的年代是A、70年代B、50年代C、90年代D、80年代正确答案：B10.半闭环控制系统的数控机床，仍不可避免地带来A、丝杠的转角误差B、机床的几何形状误差C、机床传动部件的误差D、电机的转角误差正确答案：C11.摇臂钻床的第二主参数是A、最大的工件长度B、床身上的最大回转直径C、工作台工作面宽度D、最大跨距正确答案：D12.机床爬行现象一般发生于（）的运动情况下。

A、低速轻载B、低速重载C、高速重载D、高速轻载正确答案：B13.多品种、小批量生产模式出现的年代A、80年代B、50年代C、70年代D、90年代正确答案：D14.机床运动部件在相同条件下，用相同的方法重复定位时，位置的一致程度，称为A、重复定位精度B、几何精度C、传动精度D、运动精度正确答案：A15.用于确定工件正确位置的元件称为A、定位元件B、夹紧元件C、导向元件D、定向元件正确答案：A16.对一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到精度的决定因素是A、计算机的运算速度B、驱动装置的精度C、机床机械结构的精度D、检测元件的精度正确答案：D17.数控铣床与普通铣床相比，在结构上差别最大的部件是A、主轴箱B、进给传动C、工作台D、床身正确答案：B18.在简单夹紧机构中，夹紧机构一般不考虑自锁的是A、铰链B、偏心C、杠杆D、斜楔正确答案：A19.以下不属于拉刀非工作部分的是A、校准齿B、后导部C、尾部D、前导部正确答案：A20.一面两销定位结构中，两销指A、两个圆柱销B、一个圆柱销一个圆锥销C、两个菱形销D、一个圆柱销一个菱形销正确答案：D21.根据工件加工表面的位置要求，将工件的六个自由度全部限制，称为A、过定位B、欠定位C、不完全定位D、完全定位正确答案：D22.金属切削机床所担负的工作量约占机器制造总工作量的A、40%~50%B、30%~60%C、30%~50%D、40%~60%正确答案：D23.当工件定位表面不规整或工件批与批之间毛坯尺寸变化较大时，常用A、浮动支承B、可调支承C、自位支承D、辅助支承正确答案：B24.柔性制造系统的英文缩写是A、DNCB、FMCC、FMSD、CIMS正确答案：C25.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )。

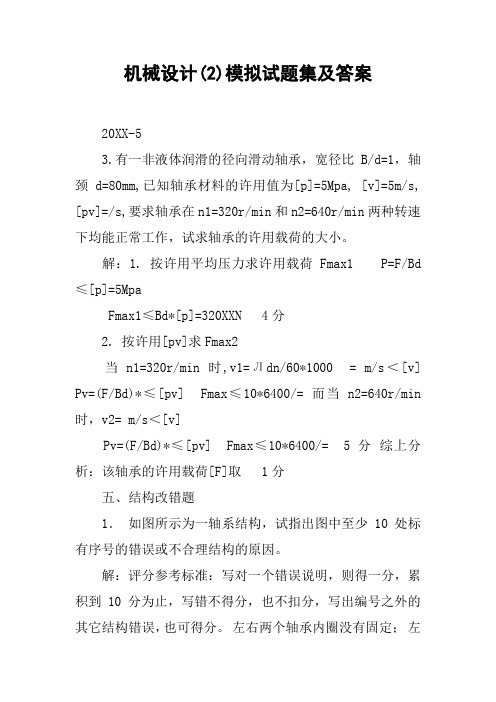

机械设计(2)模拟试题集及答案20XX-53.有一非液体润滑的径向滑动轴承，宽径比B/d=1，轴颈d=80mm,已知轴承材料的许用值为[p]=5Mpa, [v]=5m/s, [pv]=/s,要求轴承在n1=320r/min和n2=640r/min两种转速下均能正常工作，试求轴承的许用载荷的大小。

解：1. 按许用平均压力求许用载荷Fmax1 P=F/Bd ≤[p]=5MpaFmax1≤Bd*[p]=320XXN 4分2. 按许用[pv]求Fmax2当n1=320r/min时,v1=Лdn/60*1000 = m/s＜[v] Pv=(F/Bd)*≤[pv] Fmax≤10*6400/= 而当n2=640r/min 时，v2= m/s＜[v]Pv=(F/Bd)*≤[pv] Fmax≤10*6400/= 5分综上分析：该轴承的许用载荷[F]取 1分五、结构改错题1．如图所示为一轴系结构，试指出图中至少10处标有序号的错误或不合理结构的原因。

解：评分参考标准：写对一个错误说明，则得一分，累积到10分为止，写错不得分，也不扣分，写出编号之外的其它结构错误，也可得分。

左右两个轴承内圈没有固定；左右两个轴承外圈没有固定；轴径太大，齿轮无法装拆；两个齿轮定位不可靠，轴段应比轮毂长度短2 ~3mm；为了减少装夹工件的时间，两个平键应布置在轴的同一条母线上；两个轴承端盖与箱体之间均应有调整垫片；轴承端盖上螺钉孔径应比螺钉外径大些；螺孔应比螺钉头更深一些，螺纹底孔应比螺孔更深一些；箱体上与两个端盖接触的平面均应高出一些，均为加工面；两个齿轮齿顶圆均应倒角，共4处；两个轴承端盖外圆外侧均应倒角；螺钉应加弹簧垫圈防松；两个轴承端盖外面中间应凹下一点，以减少加工面。

4120XX-52. 如图所示为一对正安装的角接触球轴承的轴系结构。

试指出图中至少10处标有序号的错误或不合理结构的原因。

答：①轴承端盖的加工面过大，工艺性差；②轴承装反③轴过长，动静干涉④轴承处不需要键连接⑤轴肩过高，轴承无法拆卸⑥轴头过长，夹紧不可靠⑦键太长⑧套筒直径太大，轴承无法拆卸⑨轴径太大，与轴承端盖有动静干涉⑩缺少密封(11) 缺轴肩，联轴器无法定位(12) 两键不在同以母线上，工艺性差；(13) 缺少轴向夹紧。

机械制造试题一一、填空题(每空1.5分，共15分)1.C6140主轴部件的基本要求有：回转精度、______________和______________等。

2.液压系统中油缸的常用调速方法有三类：______________、容积调速和节流容积调速。

3.机械加工工艺过程是由一个或若干个顺次排列的______________组成。

4.在工艺尺寸链中，封闭环的公差取决于组成环的公差T（A i）和总组成环数m，若以极值法原则计算，则封闭环的公差T（A0）为______________。

5.顺次加工一批工件时，若误差的大小和方向是不规律地变化，称它为______________误差。

6.淬火钢在磨削时的温度超过马氏体转变温度，但未超过其马氏体相变温度，工件表面将产生______________烧伤。

7.从限制自由度与加工要求的关系分析，工件在夹具中的定位可能出现以下情况：不完全定位、______________、欠定位和______________。

8.在产品装配工艺中，调整装配法的具体形式有：______________、可动调节法和误差抵消法三种。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共12分)1.在Y3150E型滚齿机上加工直齿圆柱齿轮时，滚刀的安装角度δ为( )。

（注：ω：滚刀螺旋升角）A.0°B.±ω/2C.±ω(正负由刀具旋向确定)D.45°2.在高压液压系统中，油泵应采用( )。

A.轴向柱塞泵B.单作用叶片泵C.双作用叶片泵D.齿轮泵3.机械加工工序卡片主要是用来( )。

A.具体指导工人进行操作B.编制作业计划C.生产组织管理D.生产技术准备4.钻夹具中采用快换式钻套，主要是因为( )。

A.它的精度很高B.维修方便C.进行钻、扩、铰多工步加工时更换方便D.摩擦小5.粗加工阶段的主要任务是( )。

机械设计模考试题含答案一、单选题（共50题，每题1分，共50分）1、大尺寸的轴承，可放入油中加热至（）后进行热装A、50℃～80℃B、80℃～120℃C、300℃～500℃D、200℃～300℃正确答案：B2、浇铸大型轴瓦时可用( ）。

A、手工浇铸法B、电解浇注法C、联合浇铸法D、虹吸浇铸法以正确答案：C3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、30°B、90°C、60°D、60°正确答案：B4、平键工作以( )为工作面。

A、底面B、都不是C、顶面D、侧面正确答案：D5、至少有一个齿轮的轴线的位置会发生改变的轮系被称为（）A、定轴轮系B、都不是C、行星轮系D、复合轮系正确答案：C6、对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到曲柄摇杆机构。

A、最短杆B、与最短杆相邻的构件C、与最短杆相对的构件D、最长杆正确答案：B7、以下哪项不能实现轴向固定（）A、轴颈B、轴环C、轴肩D、退垫圈正确答案：A8、整体式滑动轴承装配的第二步是( )。

A、轴套的检验B、修整轴套C、压入轴套D、轴套定位正确答案：D9、闭式软齿面齿轮传动的主要失效形式是（）。

A、齿面重叠B、齿面胶合C、齿面点蚀D、齿面磨损正确答案：C10、滚动轴承组合的轴向固定方式除了单支点双向固定外，还有（）A、单支点单向固定B、双支点固定C、单支点固定D、双支点单向固定正确答案：D11、内燃机工作时使用（）种轴A、阶梯轴B、曲轴C、挠性轴正确答案：B12、( )通常应成对使用。

A、圆锥滚子轴承B、深沟球轴承C、推力球轴承D、圆柱滚子轴承正确答案：A13、平面内自由运动的构件有几个自由度（）A、3个B、1个C、2个D、无数个正确答案：A14、蜗杆传动常用于（）。

A、等速B、减速传动C、不确定D、增速传动正确答案：B15、用范成法加工齿轮时，不发生根切的最小齿数为（）。

机械制造技术考试模拟题（附参考答案）一、单选题（共50题，每题1分，共50分）1、车床上采用三爪卡盘夹持工件加工通孔，该种定位方式属于（）。

A、不完全定位B、完全定位C、过定位D、欠定位正确答案：A2、纯铁在1394℃以上时具有( )晶格。

A、密排六方B、体心八方C、体心立方D、面心立方正确答案：C3、切削加工中，（）指工件上已加工表面和待加工表面间的垂直距离。

A、切削层宽度B、切削速度C、背吃刀量D、进给速度正确答案：C4、平板工件磨平面，工件只有厚度和平行度要求，则只需要限制（）。

A、三个坐标轴方向的移动自由度B、一个厚度方向的移动和绕其他两个坐标轴的转动自由度C、三个坐标轴方向的转动自由度D、一个厚度方向的移动和任意一个坐标轴的转动自由度正确答案：B5、装配尺寸链的封闭环是（）。

A、精度要求最高的环B、尺寸最小的环C、基本尺寸为零的环D、要保证的装配精度正确答案：D6、外螺纹可以采用（）加工方法。

A、车削B、拉削C、铣削D、刨削正确答案：A7、常用的夹紧机构中，对工件尺寸公差要求高的是（）机构。

A、偏心B、斜楔C、铰链D、螺旋正确答案：A8、刃倾角可以用来控制切屑的( )。

A、流向B、温度C、厚度D、宽度正确答案：A9、轴类零件以V形架定位时，其定位基准面是（）。

A、V形架两斜面B、工件外圆柱面C、工件轴中心线D、V形架对称中心线正确答案：B10、基准是（）。

A、用来确定生产对象上几何要素关系的点、线、面B、工件上与机床接触的点C、工件的运动中心D、在工件上特意设计的测量点正确答案：A11、车削时（）带走的热量最多。

A、切屑B、介质C、刀具D、工件正确答案：A12、数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出厂时设定，该点称（）。

A、机床坐标原点B、机床参考点C、工件坐标原点D、换刀点正确答案：B13、钻削时（）带走的热量最多。

A、工件B、介质C、切屑D、刀具正确答案：A14、（）是指企业在计划期内应当生产的产品数量和进度计划。

机械设计模拟试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 强度、刚度、稳定性C. 速度、加速度、位移D. 质量、性能、成本答案：B2. 以下哪个不是机械设计中常见的失效模式？A. 疲劳失效B. 磨损失效C. 腐蚀失效D. 过载失效答案：D3. 在机械设计中，动载系数是用来描述：A. 载荷的分布特性B. 载荷的动态特性C. 载荷的稳定性D. 载荷的安全性答案：B4. 机械零件的疲劳寿命与其材料的：A. 硬度成正比B. 韧性成正比C. 强度成反比D. 弹性模量成正比答案：B5. 齿轮传动设计中，模数m是：A. 齿轮的齿数与分度圆直径的比值B. 齿轮的齿数与齿宽的比值C. 分度圆直径与齿数的比值D. 齿宽与齿数的比值答案：C6. 轴承的寿命与其工作负荷的关系是：A. 线性关系B. 对数关系C. 反比关系D. 指数关系答案：D7. 机械设计中，静平衡适用于：A. 旋转体B. 往复运动体C. 直线运动体D. 静止体答案：B8. 机械零件的疲劳强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：C9. 机械零件的静强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：A10. 机械设计中，动平衡的目的是：A. 减少零件的磨损B. 减少运动中的振动和噪声C. 提高零件的使用寿命D. 增加零件的承载能力答案：B二、简答题（每题10分，共30分）1. 简述机械设计中常见的几种传动方式及其特点。

答案：机械设计中常见的传动方式包括齿轮传动、皮带传动、链传动和液压传动。

齿轮传动具有传动比准确、效率高、结构紧凑等特点；皮带传动具有安装方便、成本低廉、可缓冲冲击等特点；链传动具有承载能力强、传动比稳定、维护简单等特点；液压传动具有传递功率大、响应速度快、可实现远距离传动等特点。

机械设计模拟考试得分评卷人一、填空题（共40题，每题2.5分，共计100分）1、代号62203的滚动轴承，为 轴承，其内径为 mm。

2、设计硬齿面齿轮，可选用中碳钢或中碳合金钢经（ ）淬火处理，或选用低碳合金钢经渗碳淬火处理。

3、由于蜗杆传动发热大，设计闭式蜗杆传动时，除了应进行强度计算外，还应必须进行（ ）计算。

4、两个以上的构件在同一处以——相连称为复合铰链；5、刚性凸缘联轴器两种对中方式是 ；和 来实现两轴对中的。

6、由于蜗杆和蜗轮在材料和结构上的差异，蜗杆传动的失效总是出现在（ ）上。

7、两斜齿圆柱齿轮要正确啮合，其（ ）和（ ）应相等，且螺旋角应大小相等方向相反。

8、轴承所受载荷的方向，性质和__________是选择轴承的主要依据。

9、普通平键联接的主要失效形式是____________________。

10、输入设备的主要作用是将字符、平面上或空间中点的坐标值输入计算机中，其基本功能是 。

11、两直齿圆柱齿轮要正确啮合，除了两者的模数应相等外，其（ ）也应相等。

12、链节数常取为__________数。

（偶/奇）13、一对渐开线齿轮正确啮合的条件是：——与——分别相等；14、是指边界摩擦和流体摩擦的混合状态。

15、齿轮齿条传动可将齿轮的旋转运动变为齿条的（ ）运动。

16、所有运动副均为( )副的四杆机构称为铰链四杆机构.17、凸轮机构是由凸轮、（ ）、机架三个基本构件组成。

18、为减少滚刀的数量，国家规定蜗杆的( )与tanγ的比值为标准值，并称为蜗杆直径系数。

19、有限元分析中，对称结构是指几何形状、尺寸、载荷和 对称于某一直线或平面的结构。

20、开式蜗杆传动的主要失效形式是轮齿折断和 。

21、当工作机构的转速较高时，为了缩短运动链和提高传动系统的机械效率，应选用______ 转速的电动机。

22、斜齿圆柱齿轮的压力角有端面和法面之分，其中（ ）压力角符合标准值。

23、从结构上看，滚子链主要由________、套筒、销轴、内链板和外链板组成。

机械制造工艺模拟练习题含参考答案一、单选题（共40题，每题1分，共40分）1、车削细长轴时，切削力中三个分力以（）对工件的弯曲变形影响最大。

A、背向力B、进给抗力C、摩擦力D、主切削力正确答案：A2、车刀的几何参数中，主偏角Kr为（）时，引起车加工振动的可能性最少。

A、90°B、45°C、75°D、105°正确答案：A3、中批量生产中用以确定机加工余量的方法是（）。

A、查表法B、计算法C、经验估计法正确答案：A4、刀具前角为（），加工过程中切削力最大。

A、零度B、正直C、负值正确答案：C5、淬火一般安排在（）。

A、磨削加工之前B、粗加工之后C、磨削加工之后D、毛坯制造之后正确答案：A6、磨削能够加工硬度高的材料是因为（）。

A、磨粒硬度高B、砂轮组织紧密C、砂轮硬度高正确答案：A7、自动化加工中常以（）作为和衡量材料切削加工性能的指标。

A、刀具耐用度B、切削力的大小C、已加工表面质量D、断屑难易程度正确答案：D8、工序集中的优点是减少了（）的辅助时间。

A、调整刀具B、测量工件C、安装工件正确答案：C9、数控机床的特点是（）。

A、经济B、精度高C、美观正确答案：B10、使用三点式自位支承所限制的自由度数目是（）。

A、两个自由度B、0个自由度C、三个自由度D、一个自由度正确答案：D11、压力铸造的主要特点有（）。

A、可铸造形状复杂的薄壁铸件B、可铸造重型铸件C、适用于单件小批量生产D、铸件尺寸精度高正确答案：A12、成型后的型芯需要烘干，烘芯的目的是（）。

A、提高型芯的退让性B、增加型芯的强度C、增加型芯的透气性D、提高型芯的耐火性正确答案：C13、经济加工精度是在（）条件下所能保证的加工精度和表面粗糙度。

A、最不利B、最小成本C、最佳状态D、正常加工正确答案：D14、YT类硬质合金刀具主要用于加工（）。

A、陶瓷B、钢C、铸铁D、金刚石正确答案：B15、CA6140型卧式车床的主参数折算系数为（）。

机械设计模拟考试题（附答案）一、单选题（共60题，每题1分，共60分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目等于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目大于主动件数目正确答案：B2、按自由度数目不同，周转轮系可分为（）A、周转轮系和定轮轮系B、简单行星轮系和差动轮系C、简单行星轮系和定轴轮系D、定轴轮系和差动轮系正确答案：B3、在蜗杆传动中，应用比较广泛的是（）A、渐开线蜗杆B、圆柱蜗杆C、环面蜗杆D、锥蜗杆正确答案：B4、下列联轴器中，能补偿两轴的相对位移并且可缓冲、吸震得是（ )A、万向联轴器B、凸缘联轴器C、齿式联轴器D、弹性柱销联轴器正确答案：D5、平面齿轮传动的是（）。

A、螺旋齿轮传动B、锥齿轮传动C、蜗杆蜗轮传动D、斜齿轮传动正确答案：D6、下列四种轴承何种轴承必须成对使用。

A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、深沟球轴承正确答案：D7、凸轮机构的从动件运动规律与凸轮的（）有关。

A、表面硬度B、机架C、轮廓线D、基圆正确答案：D8、带和带轮间的摩擦系数与初拉力一定时，（），则带传动不打滑时的最大有效圆周力也愈大。

A、带速愈低B、大带轮上的包角愈大C、带轮愈宽D、小带轮上的包角愈大正确答案：D9、组成轮系的齿轮可以是（）①圆柱齿轮；②圆锥齿轮；③蜗杆齿轮；④平面齿轮；A、①③④B、①②③C、①②③D、①②④正确答案：B10、无论滚子半径的大小如何,( )不会变A、实际轮廓B、尺寸C、度数D、以上都是正确答案：A11、导向键和（）都用于动连接，即轴与轮毂间有相对轴向移动的连接。

A、平键B、矩形花键C、滑键D、轴键正确答案：C12、在下列平面四杆机构中,（）无论以哪一构件为主动件，都不存在死点位置。

A、双曲柄机构和双摇杆机构B、曲柄摇杆机构C、双曲柄机构D、双摇杆机构正确答案：C13、轴的结构设计主要有（）内容①各轴径向尺寸的确定；②各轴段向尺寸的确定；③其他尺寸的确定；A、①②③B、②③C、①③D、①②正确答案：A14、在运用( )解决周转轮系传动比的计算问题.A、反转法B、乘法C、正转法D、除法正确答案：A15、润滑油最重要的物理性能指标是（）A、散热B、防锈C、吸振D、黏度正确答案：D16、带传动的中心距过大时，会导致( )A、带的弹性滑动加剧B、带在工作时会产生颤动C、带的寿命短D、小带轮包角减小而易产生打滑正确答案：B17、当量运载荷P=XFr+YFa,其中X代表（）A、轴向载荷系数B、轴承承受的轴向载荷C、轴承承受的径向载荷D、径向载荷系数正确答案：D18、（）的调质处理后屈服强度极限为800MPaA、35SiMnB、40CrC、QT600-3D、40MnB正确答案：D19、为了提高蜗杆的刚度，应（）。

八．某轴由一对7210AC角接触球轴承支承，已知 轴承分别受径向载荷Fr1=1000 N，Fr2=2060 N， 轴上受轴向外载荷FA = 880 N，轴的转速n=5000 r/min, 取载荷系数fp =1.4，室温工作，要求轴 承预期寿命为 L h ' 5000 h , 试问所选轴承是否恰 当? （共15分）
三．问答题（共10分） 1．图示为某传动系统的两种不同布置方案，试问 哪种方案较为合理？为什么？（5分）
电动机 齿轮传动 带传动 齿轮传动 带传动
电动机
方案1
方案2
2．图示平面铰链四杆机构，已知各杆长度：
a 60 mm , b 110 mm , c 100 mm
d 80 mm
试问:1）试说明该机构的类型。 2）在图上画出机构在该位置时的压力角α和传动 角γ。
模拟试题三
一．填空（每空1分，共15分） 1．平面机构中，低副分为 和 两种。
2．行程速比系数K= （用θ 表示）；若 K=2，则θ = 。 BK 3．在形成渐开线的过程中，若发生线的长度， 则基圆上被滚过的弧长 4．渐开线直齿轮的正确啮合条件为 和 ，连续传动的条件为
53 mm
=________ mm。
i d2 d 1 (1 )
B.
i
d 2 (1 d1
2
)
C. i
d2 d 1 (1 )
D.
i
d 2 (1 ) d1
9．滚动轴承的基本额定寿命是指 _________ 的轴 承发生失效,而_______ 的轴承未发生失效前的总转 数或工作小时数。 A. 10% B. 5% C. 90% D. 50%
b 50 mm , c 60 mm , d 90 mm

机械设计作业集第五章 螺纹一、简答题1. 相同公称直径的细牙螺纹和粗牙螺纹有何区别?2. 螺栓、双头螺柱、紧定螺钉连接在应用上有何不同?3. 为什么多数螺纹连接都要求拧紧?预紧的目的是什么？4. 连接用螺纹已经满足自锁条件，为什么在很多连接中还要采取防松措施?5. 防松原理和防松装置有哪些?6. 为什么只受预紧力的紧螺栓连接，对螺栓的强度计算要将预紧力增大到它的1．3倍按纯拉伸计算?7. 常见的螺栓中的螺纹是右旋还是左旋、是单线还是多线？ GB5782-2000螺栓M16X100，8.8级，螺栓试问：螺栓的公称直径是多少?100是螺栓哪部分的长度？螺栓的屈服极限是多少？8. 为什么螺母的螺纹圈数不宜大于10圈？提高螺栓联接强度有哪些主要措施？ 二、计算题1.图示螺栓联接中，采用两个M20的4.6级普通螺栓，其安全系数为 1.5，联接接合面间的摩擦系数f=0.20，防滑系数2.1=s K ，计算该联接允许传递的静载荷F 。

（M20的螺栓mm d 294.171= ）2. 一悬臂粱由四个普通螺栓联接固定于立墙上的两个夹板间，如图所示，已知载荷P=1000N ，螺栓布局和相关尺寸如图所示，试选择螺栓直径d 。

（15分）注：（1）螺栓的性能等级为6.8；安全系数为1.5.（2）图示尺寸单位为mm ； （3）板间摩擦系数f=0.15，防滑系数KS=1.2 ； ；（4）螺纹标准见下表：3.图示刚性联轴器由6个均布于直径mmD 1950=的圆周上的螺栓联接，联轴器传递的转矩 m N T .2600=。

试按下列情况校核该螺栓联接的强度。

螺纹外径d （mm ）56810121416螺纹内径d 1（mm ）4.1344.9176.6478.37610.10611.83513.835（1）采用M16的小六角头铰制孔螺栓，如图方案I ，螺栓受剪处直径mmd 170=，螺栓材料为45钢，许用剪应力MPa 195][=τ；许用挤压应力MPa p 300][1=σ；联轴器的材料为HT250，许用挤压力MPap 100][2=σ。

机械设计基础模拟试题及答案一、单选题（共50题，每题1分，共50分）1、曲柄滑决机构是由( ) 演化而来的。

A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构正确答案：A2、螺栓组同时承受较大的横向载荷，应采用( ) 来承受横向载荷，以减小螺栓的直径尺寸。

A、退刀相B、沉头座C、减载元件D、平的凸台正确答案：C3、为了不过于严重削弱轴和轮毂的强度，两个切向键一-般应布置成(A、在轴的同一母线上B、相互错开120° ~130°C、相互错开170° ~180°D、相互错开80° ~90°。

正确答案：B4、按链传动的用途，套筒滚子链和齿形链属于( )。

A、起重链C.牵引链B、传动链正确答案：B5、重合度须大于()，齿轮方能连续传动。

A、2B、3C、1正确答案：C6、渐开线标准齿轮的根切现象发生在()。

A、内数较多时B、模数较小时C、模数较大时D、齿数较少时正确答案：D7、斜齿轮全齿高等于()加边根高。

A、顶隙B、法面齿距C、齿顶高正确答案：C8、滚动轴承内圈与轴颈、外圈与座孔的配合。

A、均为基轴制B、前者基轴制，后者基孔制C、均为基孔制D、前者基孔制，后者基轴制正确答案：B9、齿根圆直径接近轴的直径时，采用()。

A、实体式齿轮B、齿轮轴C、腹板式齿轮正确答案：B10、铰链四杆机构的最短杆与最长杆的长度之和大于其余两杆的长度之和时，机构( ) 。

A、有曲柄存在B、不存在曲柄C、有时有曲柄，有时没曲柄以上答案均不对正确答案：B11、滚动轴承的润滑剂有润滑脂、()和固体润滑剂。

A、锂基润滑脂B、钙基润滑脂C、润滑油D、钠基润滑脂正确答案：C12、铰链四杆机构中存在曲柄时，曲柄()是最短构件。

A、一定不B、不一定C、一定正确答案：B13、一对齿轮连续传动的条件是().A、模数相等B、压力角相等C、传动比恒定D、重合度大于1正确答案：D14、滚动轴承在装配过程中要控制和调整其间隐，方法是通过使轴承的内外圈作适当的()。

机械设计考试题库(带答案) 机械设计模拟题一、填空题（每小题2分，共20分）1.机械零件的设计方法包括理论设计、经验设计、模型试验设计。

2.机器的基本组成要素是机械零件。

3.机械零件常用的材料有金属材料、高分子材料、陶瓷材料、复合材料。

4.按工作原理的不同联接可分为形锁合连接、摩擦锁合连接、材料锁合连接。

5.联接按其可拆性可分为可拆连接和不可拆连接。

6.可拆联接是指不需破坏链接中的任一零件就可拆开的连接。

7.根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。

8.螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。

9.螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。

10.螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。

11.导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。

12.螺纹联接的基本类型有螺栓连接、双头螺栓连接、螺钉连接、紧定螺钉连接。

13.控制预紧力的方法通常是借助测力矩扳手或定力矩扳手，利用控制拧紧力矩的方法来控制预紧力的大小。

14.螺纹预紧力过大会导致整个链接的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。

15.螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。

16.对于重要的螺纹联接，一般采用机械防松。

17.受横向载荷的螺栓组联接中，单个螺栓的预紧力F₁为。

18.键联接的主要类型有平键连接、半圆键连接、楔键连接、切向键连接。

19.键的高度和宽度是由轴的直径决定的。

20.销按用途的不同可分为定位销、连接销、安全销。

21.无键联接是指轴与毂的连接不用键或花键连接。

22.联轴器所连两轴的相对位移有轴向位移、径向位移、角位移、综合位移。

23.按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。

24.按承受载荷的不同，轴可分为转轴、心轴、传动轴。

25.转轴是指工作中既承受弯矩又受扭矩的轴。

《机械设计》模拟试卷2一、选择题（每小题2分，共40分） 1 机械零件的强度条件可以写成___________。

（1）σ≤[σ]，τ≤[τ]或S σ≤[S]σ，S τ≤[S]τ （2） σ≥[σ]，τ≥[τ]或S σ≥[S]σ，S τ≥[S]τ （3） σ≤[σ]，τ≤[τ]或S σ≥[S]σ，S τ≥[S]τ （4） σ≥[σ]，τ≥[τ]或S σ≤[S]σ，S τ≤[S]τ式中σ、τ是危险截面处的最大应力；[σ]、[τ]是许用应力；S σ、S τ是危险截面处的实际安全系数；[S]σ、[S]τ分别为正应力和切应力时的许用安全系数。

2 绘制设计零件的σm －σa 极限应力简图时，所必须的已知数据是___________。

（1）σ－1，σ0，σs , K σ （2）σ－1，σ0，σs , K σD （3）σ－1，σs , ψσ， K σ （4）σ－1，σ0，ψσ, K σD3 运动粘度ν是动力粘度η与同温度下润滑油_________的比值。

（1）密度ρ （2）质量m （3）相对密度d （4）速度v 4 螺纹联接防松的根本问题在于__________。

（1）增加螺纹联接的轴向力 （2）增加螺纹联接的横向力 （3）防止螺纹副的相对转动 （4）增加螺纹联接的刚度5 有一气缸盖螺栓联接，若气缸内气体压力在0～2MPa 之间循环变化，则螺栓中的应力变化规律为__________。

（1）对称循环变应力 （2）脉动循环变应力 （3）非对称循环变应力（4）非稳定循环变应力 6 确定紧联接螺栓中拉伸和扭转复合载荷作用下的当量应力时，通常是按__________来进行计算的。

（1）第一强度理论 （2）第二强度理论 （3）第三强度理论 （4）第四强度理论7 平键联接能传递的最大转矩为T ，现要传递的转矩为1.5T ，则应_________。

（1）把键长L 增大到1.5倍 （2）把键宽b 增到1.5倍 （3）把键高增大到1.5倍 （4）安装一对平键8 带传动中，v 1为主动轮圆周速度、v 2为从动轮圆周速度、v 为带速，这些速度之间存在的关系是___________。
