承台混凝土浇筑技术交底

施工技术交交底单位编号接底单位日期工程名称承台施工技术交底技术交底内容：一、注意事项：1、6〜10号墩基础施工采用编织袋裝土围堰筑岛。

施工完成后应拆除围堰。

2、桩基础采用瞬态激振时域频域分析法进行检测。

3、6〜12号墩（台）承台底位于软土中，承台底铺设10cm厚碎石垫层。

、承台施工工艺流程:绑扎承台钢筋钢筋加工模板加工支撑承台模板混凝土配合比设计混凝土拌制运输养护、质量评定浇筑承台混凝土1、开挖承台及凿除、清理桩头承台最后一根桩基浇筑7天后可进行基坑开挖，根据现场地质情况采取相应的边坡防护措施：砂层较厚的基坑，底部采用沙袋装土支挡防护，防护高度不小于1m,上部按1:1.5的坡率放坡，放坡不能满足要求的，插打工字钢护桩，护桩连续布置，伸入土层不小于2.5m；—般地段按1:1坡率放坡开挖。

承台采用挖掘机开挖，开挖时注意开挖位置，尽量不要碰到桩头，以免碰弯钢筋，在基坑的四周设置20cm宽水沟，基坑旁开挖一个60*60*60cm的集水井，使基坑的水顺利的流入集水井，然后排出基坑。

桩头凿除时，采取环切工艺，技术人员在桩头上承台底标高以上10cm 位置做出标记，在标识处用切割机绕桩头环向一周切割V型槽,深度3-4cm，注意不得损伤主筋。

使用风镐将桩顶以上钻孔桩钢筋凿出，在桩顶标高以上5〜10cm处水平环向人工凿出4个以上V型槽，相互间距为20〜25cm。

使用钢钎打入各个V型槽中，来回反复敲击钢钎，使混凝土在V型槽处产生一个断裂面，用起重设备将已断裂脱离的桩头吊开。

最后对桩头进行修整，确保桩顶面平整、密实、并与桩轴线垂直，保证桩头嵌入承台10cm。

2、孔桩检测桩基由第三方检桩单位进行检测，现场需安排人员配合。

检桩前需要做如下准备工作：桩基采用瞬态激振时域频域分析（低应变）检测时，均需提前在桩顶位置打磨4个检测点，即在桩中心往外2/3半径处设置3处传感器安装点（3点夹角为1200，在桩基中心设置1处激振点，传感器安装点和激振点要提前打磨光滑，打磨平面直径不小于10cm。

交底人
接受交底人
1．由交底单位填写，交底单位与接受交底单位保存。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
4、混凝土允许偏差及检查方法
项目
允许偏差（mm）
检查方法
轴线位置
10
钢尺检查
标高
±10
水准仪或拉线、钢尺检查
表面平整
8
2M靠尺和塞尺检查
预埋ห้องสมุดไป่ตู้栓中心线位置
5
钢尺检查
5、施工过程中注意事项
（1）施工前要做好组织和安排，组织至少两班作业人员轮流施工，保证作业连续性。
（2）施工过程中必须遵守安全操作规程。
（2）分层布料、一次浇筑成型；混凝土应按一定厚度、顺序和方向分层浇筑，每层厚度不大于下表规定要求。
混凝土分层浇筑厚度
振实方法
浇筑层厚度（mm）
用插入式振动器
300
用附着式振动器
300
用表面振动器
无筋或配筋稀疏时
250
配筋较密实
150
人工捣实
无筋或配筋稀疏时
200
配筋较密实
150
（3）采用插入式振动棒振捣，振捣时，振动棒垂直插入，快入慢出，插入下层混凝土中的深度5～10cm，其移动间距不大于振动棒作用半径的倍，即45～60cm。振捣时插点均匀，成行和交错式前进，每个振捣点直至混凝土表面泛浆，不再有气泡逸出且混凝土面不再下沉为止，振捣时注意不要碰松模板或使钢筋移位，整个混凝土浇筑过程中要有专人检查预埋钢筋和预埋件的稳固情况以及模板是否牢固，对松动、变形、移位等情况，及时将其复位并固定好。
（3）临时用电必须由专业电工负责，严禁私接线路，特别是雨天作业需要注意安全，做好漏电保护，电线应架空设置防止漏电伤人事故。做好夜间施工照明工作。

承台施工技术交底一、交底范围三工区管段内所有大桥、特大桥承台施工（深基坑、需做专项技术交底的除外）二、施工交底1、总体施工工艺根据设计要求、地质等条件，采用明挖法放坡开挖承台基坑，地质条件差的地段采用支护开挖；基坑做好排水措施，绑扎承台钢筋、安装加固模板、溜槽（汽车泵）法入模，分层浇筑、振捣密实。

一个承台一次浇筑成型。

承台施工工艺流程图如下图1。

2、施工准备①现场根据设计院交桩及经理部组织复测（经监理单位审批）的成果对承台控制桩位进行测量、放样。

②确定土质情况、地下水位情况、基坑工作面宽度、基坑底临时排水沟等情况，确定开挖线、开挖方式、深度等。

③墩位处钻孔桩全部施工完成，并且最后一根桩基础成桩后7天。

3、施工工艺及控制交底（1）测量放样承台基坑开挖前使用全站仪及该桥控制网进行承台角点放样。

并确定基坑开挖线，使用自动安平水准仪测量确定承台顶面标高，确定开挖深度。

（2）基坑开挖①按照测量放样的承台角点、开挖深度进行放坡开挖；根据开挖土层情况，边坡按1:0.5-1:1进行放坡。

桥台承台基坑边坡高度较高，开挖深度较大时，宜设置人工台阶，宽度不小于0.5m。

②承台基底或边坡如有渗水，应在基坑中设置排水沟和集水井，并安装潜水泵抽水使渗水迅速排除基坑。

③基坑的开挖，应严格按照技术交底进行开挖，不得超挖、欠挖，超挖部分不得采用原状土进行回填。

④基坑宜采取挖掘机进行开挖，技术人员控制开挖底面的标高，应以高于设计垫层底标高0.2-0.3m，作为人工清理、整平。

（3）凿除桩头、桩基检测①承台基坑土方开挖完成后，底层0.2米的预留土由人工清除，确保底层土层不被扰动；同时人工开挖四周临时排水沟，在一角挖深约1.0m的集水井，并将潜水泵准备到位，当集水井中集水较多时，及时抽出。

②技术人员在桩头上进行标高测量，在现场桩体上或预留的钢筋上用红油漆坐上标记，准备采用空压机、破碎锤、人工配合进行凿除桩头作业。

③按设计标高凿除桩头后，现场查看桩头混凝土质量，是否露出新鲜的混凝土面，若仍存在浮浆，将继续下凿。

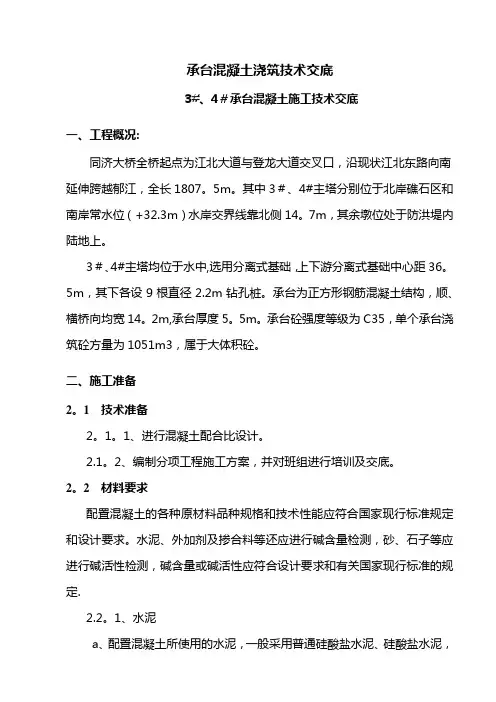

承台混凝土浇筑技术交底3#、4＃承台混凝土施工技术交底一、工程概况:同济大桥全桥起点为江北大道与登龙大道交叉口，沿现状江北东路向南延伸跨越郁江，全长1807。

5m。

其中3＃、4#主塔分别位于北岸礁石区和南岸常水位（+32.3m）水岸交界线靠北侧14。

7m，其余墩位处于防洪堤内陆地上。

3＃、4#主塔均位于水中,选用分离式基础，上下游分离式基础中心距36。

5m，其下各设9根直径2.2m钻孔桩。

承台为正方形钢筋混凝土结构，顺、横桥向均宽14。

2m,承台厚度5。

5m。

承台砼强度等级为C35，单个承台浇筑砼方量为1051m3，属于大体积砼。

二、施工准备2。

1 技术准备2。

1。

1、进行混凝土配合比设计。

2.1。

2、编制分项工程施工方案，并对班组进行培训及交底。

2。

2 材料要求配置混凝土的各种原材料品种规格和技术性能应符合国家现行标准规定和设计要求。

水泥、外加剂及掺合料等还应进行碱含量检测，砂、石子等应进行碱活性检测，碱含量或碱活性应符合设计要求和有关国家现行标准的规定.2.2。

1、水泥a、配置混凝土所使用的水泥，一般采用普通硅酸盐水泥、硅酸盐水泥，有特殊要求时可采用其他品种水泥.b、水泥进场应有出厂合格证和出厂试验报告，并应按其品种、强度等级、包装或散装仓号、出厂日期等进行检查验收，进场后应进行复试，试验合格后方可使用.2。

2.2、砂a、混凝土用砂，一般采用质地坚硬、级配良好、颗粒洁净、粒径小于5mm的砂.各类砂应按有关标准规定分批检验，各项指标合格方可使用。

b、普通混凝土所用的砂应以细度模数2.5～3.5之间的中、粗砂为宜，其含泥量应小于3％。

2。

2。

3、石子a、混凝土用的石子，应采用坚硬的碎石或破碎卵石，并应按产地、类别、加工方法和规格等不同情况，按有关标准规定分批进行检验，确认合格后方可使用。

b、石子最大粒径应按混凝土结构情况及施工方法选择,但最大粒径不得超过结构物截面最小尺寸的1/4，且不得超过钢筋最小净距的1/2；泵送混凝土时石子最大粒径除应符合上述规定外，对碎石不宜超过输送管径的1/3，对于破碎卵石不宜超过输送管径的1/2。
