v型球阀原理V型球阀原理V型球阀是一种常用的阀门，其原理基于球体的旋转来控制介质的通断。
V型球阀主要由阀体、球体、阀杆和密封圈等部件组成。
下面将详细介绍V型球阀的工作原理。
1. 球体旋转控制介质流通V型球阀的球体内部有一个V型槽，当阀门关闭时，球体的V型槽与阀体的通道完全对齐，形成一个完全封闭的通道，介质无法通过。
而当阀门打开时，球体旋转一定角度，使V型槽与阀体的通道相互偏斜，从而形成一个V形的通道，介质可以顺畅地通过。
2. 阀杆与球体的连接阀杆通过与球体的连接来控制球体的旋转。
阀杆穿过阀体，并与球体上的圆孔相连，通过旋转阀杆来实现球体的旋转。
通常，阀杆与球体的连接采用螺纹连接或键连接，以确保阀杆与球体之间的紧密连接，避免漏气或漏液。
3. 密封圈的作用V型球阀中的密封圈起到密封作用，防止介质泄漏。
通常，V型球阀的密封圈采用弹性材料，如橡胶或聚四氟乙烯（PTFE），以确保密封性能。
密封圈通常安装在球体和阀体之间，当阀门关闭时，密封圈被压紧，形成良好的密封效果，防止介质泄漏。
4. 控制介质流量V型球阀通过控制球体的旋转来调节介质的流量。
当球体旋转到与阀体通道对齐时，介质可以顺畅地通过，实现最大流量。
而当球体旋转到与阀体通道偏斜时，介质的流量将受到限制。
通过调节球体旋转的角度，可以达到精确控制介质流量的目的。
5. 应用领域V型球阀广泛应用于石油、化工、冶金、电力等行业，用于控制各种介质的流通。
由于V型球阀具有流阻小、密封性好、耐腐蚀等特点，因此在高温、高压、强腐蚀等恶劣工况下有着广泛的应用。
总结：V型球阀的工作原理基于球体的旋转来控制介质的通断。
通过调节球体的旋转角度，可以实现对介质流量的精确控制。
V型球阀具有结构简单、操作灵活、密封性能好等优点，在各种工业领域中得到广泛应用。

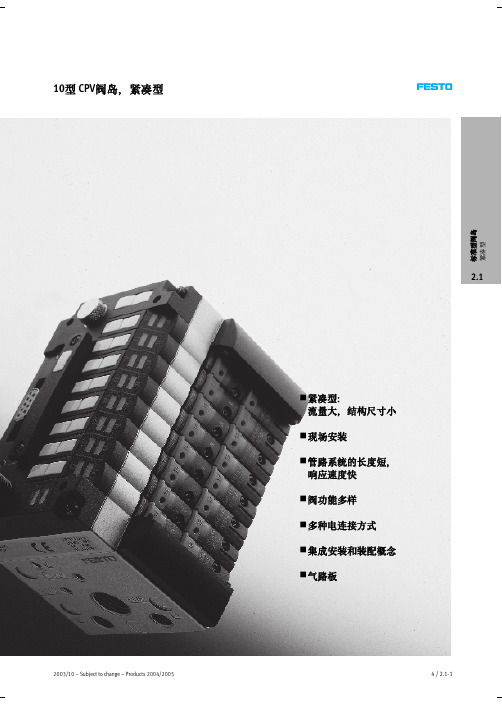

阀岛CPV10-EX-VI,紧凑性Subject to change –2019/112 Internet:/catalogue/...主要特性创新功能多样可靠性佳易于安装•立方体结构，性能出色，重量轻•坚固耐用•优化用于控制柜内安装•适用于过程阀的先导控制•流量大，结构十分紧凑•得益于每个阀片可有两个阀功能，每个阀岛最多可配备16片两位两通或两位三通阀•灵活而经济地连接2…8片阀•极佳的灵活性得益于:–多种气动功能（阀派生型）–不同的压力范围•隔离板，用于创建压力分区•盲板，用于未来扩展•阀有手控装置•安装在控制柜内时防护等级可达IP65•本安型阀岛，符合ATEX 类别2(区域1)•金属阀结构，十分坚固•使用寿命长•即可安装、已经过测试的单元•降低选型、订货、安装和调试成本•牢固地安装在墙面或H 型导轨上•复合接头板–快速替换阀模块，无需替换现有气管接口•阀装配为控制柜内安装而优化主要特性主要特性标签坚固的金属螺纹或预装配快插接头QS 丰富的阀功能、压力分区创建、盲板电接口简单:–单独接口快速安装:–用螺丝直接安装–安装在H型导轨上–通过复合接头板可靠操作:手控装置，按钮式、锁定式或封盖式阀宽–10mm配备选项阀功能•两位五通阀,单电控•两位五通阀,双电控•2x两位三通阀,常开•2x两位三通阀,常闭•2x两位三通阀,1x常开,1x常闭•2x两位三通阀,常闭,带集成背压保护•三位五通阀1)•2x两位两通阀,常闭•2x两位两通阀,1x常开,1x常闭特性单独连接•2…8个阀位,最多16个电磁线圈本安阀岛CPV10-EX-VI为本安设计，用于爆危场所，符合ATEX类别2(区域1)复合接头板复合接头板用于柜壁开口，便于在控制柜内安装，密封后，防护等级达IP65工作仅通过单独的阀连接本安电路驱动。
1)通过功能模块，不能组合复合接头板2019/11–Subject to change3Internet:/catalogue/...Subject to change –2019/114 Internet:/catalogue/...主要特性电接口单独连接，防爆CPV10-EX-VI 是一款本安型阀岛，用于区域1爆危场所(ATEX 类别2G)。
阀岛的工作原理
阀岛是一种常用的流体控制装置，它主要由阀体、阀芯、阀座、阀杆、阀杆螺母、密封圈等部件组成。
阀岛的工作原理是通过阀芯的上下移动，改变阀座与阀芯之间的密封面积，从而控制介质的流动和压力。
当阀芯向上移动时，阀座与阀芯之间的密封面积减小，介质可以通过阀门的通
道流动，从而实现开启状态；而当阀芯向下移动时，密封面积增大，介质无法通过阀门的通道，实现关闭状态。
这样，通过控制阀芯的上下移动，就可以实现对介质流动的控制。
阀岛的工作原理还涉及到阀芯的驱动方式，常见的驱动方式有手动、电动、气动、液动等。
手动驱动是通过人工操作旋钮或手柄，使阀芯上下移动；电动驱动是通过电机驱动，控制阀芯的上下运动；气动驱动是通过气动执行器，将压缩空气转换为机械运动，控制阀芯的位置；液动驱动则是通过液压执行器，将液压能转换为机械能，控制阀芯的运动。
在阀岛的工作过程中，密封性是至关重要的。
阀座和阀芯之间的密封圈起着关
键作用，它能够有效防止介质泄漏，确保阀门的正常工作。
因此，密封圈的材质、结构和安装质量都会直接影响阀岛的工作效果。
此外，阀岛的工作原理还与介质的性质有关。
不同的介质对阀门的材质、密封
性能、耐压能力等都有不同的要求，因此在选择阀岛时需要考虑介质的特性，以确保阀门能够稳定可靠地工作。
总的来说，阀岛的工作原理是通过控制阀芯的上下移动，改变阀座与阀芯之间
的密封面积，从而实现对介质流动和压力的控制。
同时，阀芯的驱动方式、密封性、介质的性质等因素都会影响阀岛的工作效果，因此在选择和使用阀岛时需要综合考虑这些因素，以确保阀门的正常工作和安全运行。
阀岛知识详解嘿，朋友们！今天咱们来唠唠阀岛这个有点神秘又超有趣的玩意儿。
你可以把阀岛想象成一个超级智能的阀门“王国”。
这里面的每个阀门就像是王国里的小臣民，各司其职。
阀岛就像是这个王国的城堡，把这些小臣民们管理得井井有条。
阀岛的功能那可真是厉害得不得了，就像一个拥有无数超能力的魔法岛。
它能控制气流或者液流，就如同神奇的魔法师控制魔法元素一样。
那些阀门在阀岛上的排列，就像是精心排练的舞蹈队形，整齐又有序。
它的构造呢，有点像一个复杂的蜂巢。
一个个的阀孔就像蜂巢里的小格子，每个小格子里都住着一个阀门“小蜜蜂”，随时准备出去干活。
而且这个“蜂巢”还布满了各种线路和通道，就像是蜂巢里四通八达的小道，用来传递信号和能源，让阀门们活力满满。
阀岛的智能化程度简直能让你惊掉下巴。
它就像一个拥有超级大脑的智者，能根据各种不同的指令做出精准的反应。
比如说，你让它开阀门，它就像听到命令的士兵，“嗖”的一下就执行任务，绝不会拖泥带水。
和其他设备配合的时候，阀岛就像一个超级合群的小伙伴。
不管是和大型的机械装置，还是和小巧的感应器，它都能和谐共处。
就像一个社交达人，在各种设备组成的“派对”里游刃有余。
在工业领域，阀岛可是个大明星。
它就像舞台上的主角，没有它，很多工业流程就像一场没有指挥的交响乐，乱成一团。
那些生产线就指望着阀岛来精确控制各种流体的进出，就像等着厨师精确调味的菜肴一样。
要是把整个工业生产比作一场大型演出，阀岛就是那个掌控舞台特效的幕后高手。
灯光、烟雾这些特效都需要它来控制流体来实现，它就像一个魔法大师，在幕后默默地让整个演出变得超级酷炫。
阀岛的可靠性也是杠杠的。
就像一个忠诚的卫士，无论环境多么恶劣，任务多么艰巨，它都能坚守岗位。
风吹雨打也好，高强度工作也罢，它就像一座坚固的堡垒，不会轻易倒下。
而且随着科技的发展，阀岛也在不断进化。
它就像一个不断学习新技能的武林高手，今天学会了这个新招式，明天又掌握了那个新本领，变得越来越强大。
81853551EX 标记2适用文件3认证的产品4安全4.1安全注意事项–本设备在规定的运行条件下可应用于爆炸性气体环境 2 区。
–本设备只允许使用至少符合 ISO8573-1:2010 [7:4:4] 质量等级的压缩空气运行。
工作介质注意事项：不允许用润滑介质工作。
–本产品不能用于其它介质。
–在爆危区域外吸入工作介质。
–在有爆炸危险的区域以外，或者在适用于可控区域的防爆等级下连接裸露的电缆终端。
–只能在潜在爆炸性区域以外执行所有作业。
–关于产品的一切工作仅允许由具备资质的专业人员进行，这些专业人员对工作进行评估并识别出危险。
–请在原装状态下使用本装置，切勿擅自进行任何改动。
–仅使用经批准用于该防爆等级的电气控制装置 è /catalogue。
–仅使用适合该防爆等级的附件 è /catalogue。
4.2按规定使用阀岛用于控制气动执行元件。
4.3标记 X：特殊条件–将设备安装在防护等级至少为 IP54 的壳体中（根据 EN 60079-0）。
–不能在有电压时断开或打开。
–通过卡夹 NEAU-M12-GD 或带有特殊锁的额外外壳来避免插头脱开。
–采取适当的安装措施防止壳体带静电–在所有插头前使用额外的电缆应力消除装置。
–防止设备受到任何冲击载荷影响。
–防止设备受到紫外线辐射。
–环境温度：–5 °C £ Ta £ +50 °C–用端盖封闭未使用的输入和输出。
–过压被限制为最大额定电压的 140%。
–该设备只能在污染等级不超过 2（依据 IEC 60664-1 定义）的环境中使用。
5功能阀岛是用于控制气动驱动系统的可配置功能单元。
6调试–用堵头封闭未使用的开口。
–用保护盖封闭未使用的电接口。
7运行8维护–设备无需维护。
–在个别情况下可以更换易损件及备件。
此类维修只能由经过培训并授权的专业人员执行。
9技术参数。

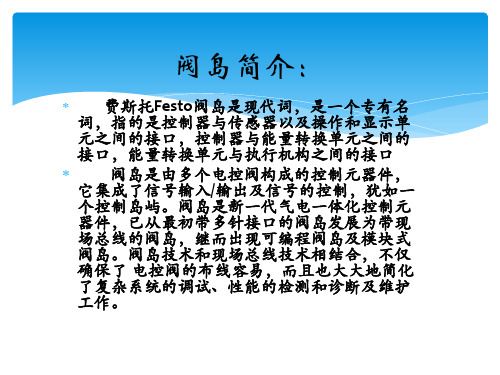

阀岛阀岛，Valve Terminal，是由多个电控阀构成的控制元器件，它集成了信号输入／输出及信号的控制，犹如一个控制岛屿。
目录阀岛是新一代气电一体化控制元器件，已从最初带多针接口的阀岛发展为带现场总线的阀岛，继而出现可编程阀岛及模块式阀岛。
阀岛技术和现场总线技术相结合，不仅确保了电控阀的布线容易，而且也大大地简化了复杂系统的调试、性能的检测和诊断及维护工作。
借助现场总线高水平一体化的信息系统，使两者的优势得到充分发挥，具有广泛的应用前景。
编辑本段发展历史阀岛是由德国Festo公司发明并最先应用的。
阀岛研发的开始20世纪后期，市场用户希望从Festo得到技术支持：如何简化整机上电磁阀的组装。
基于此，Festo公司于1980年年底率先推出了PAL型铝制气路板，该板具有统一的气源口。
当需安装大量电磁阀时，气路板显得格外有效。
其通常与Festo传统系列老虎阀组合使用。
为追求更简化的电磁阀安装方式，Festo又开发了PRS型气路板(P口供气，R、S口排气)，板上安装2000型老虎阀。
随着气动技术的普遍使用，一台机器上往往需要大量的电磁阀，由于每个阀都需要单独的连接电缆，因此如何减少连接电缆线就成为了一个不容忽视的问题。
由于气路板方式无法实现阀的电信号传输．因此Feslo在已解决气路简化的基础上又尝试着对电路的简化，从而致力于电—气组合体——阀岛的研究，即电控部分通过一个接口方便地连接到气路板并对其上的电磁阀进行控制，不再需要对单个电磁阀独立地引出信号控制线。
在减小接线工作量的同时提高操作的准确性，并使其防护等级达到IP65。
01型阀岛系列作为工业应用的第一代阀岛“01型阀岛”于1989年汉诺威博览会上首次面世。
按照阀岛与控制器的连接方式，该系列可分为多针接口型阀岛和现场总线接口型阀岛。
多针接口型阀岛通过一根带多针插头的多股电缆与可编程控制器的轴人／输出信号相连，经另一条电缆连接到传感器的输出信号端。
与常规连接方式相比，多针接口型阀岛的接口简化为一个多针插头和一根多股电缆，不再需要接线盘，同时所有信号的处理和保护功能都已在阀岛上实现。
