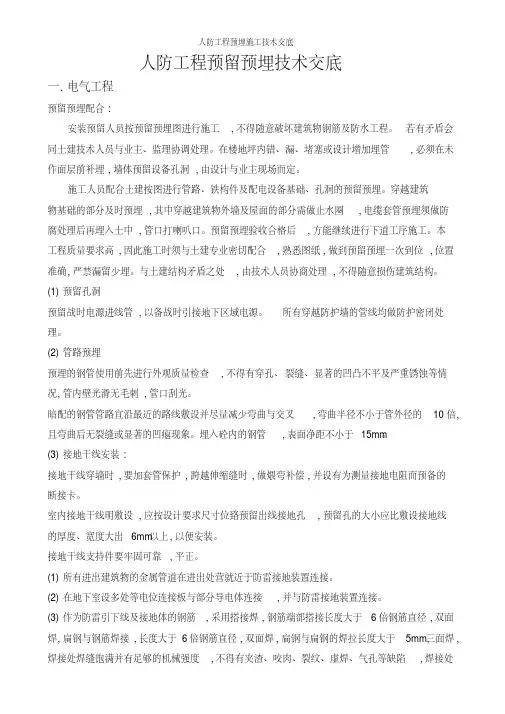

人防工程预留预埋技术交底
一．电气工程
预留预埋配合：
安装预留人员按预留预埋图进行施工，不得随意破坏建筑物钢筋及防水工程。若有矛盾会同土建技术人员与业主、监理协调处理。在楼地坪内错、漏、堵塞或设计增加埋管，必须在未作面层前补埋，墙体预留设备孔洞，由设计和业主现场而定。
施工人员配合土建按图进行管路、铁构件及配电设备基础、孔洞的预留预埋。穿越建筑物基础的部分及时预埋，其中穿越建筑物外墙及屋面的部分需做止水圈，电缆套管预埋须做防腐处理后再埋入土中，管口打喇叭口。预留预埋验收合格后，方能继续进行下道工序施工。本工程质量要求高，因此施工时须与土建专业密切配合，熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏留少埋。与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构。
（1）预留孔洞
预留战时电源进线管，以备战时引接地下区域电源。所有穿越防护墙的管线均做防护密闭处理。
（2）管路预埋
预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀等情况，管内壁光滑无毛刺，管口刮光。
暗配的钢管管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。埋入砼内的钢管，表面净距不小于15mm。
（3）接地干线安装：
接地干线穿墙时,要加套管保护,跨越伸缩缝时，做煨弯补偿，并设有为测量接地电阻而预备的断接卡。
室内接地干线明敷设,应按设计要求尺寸位臵预留出线接地孔,预留孔的大小应比敷设接地线的厚度、宽度大出6mm以上，以便安装。
接地干线支持件要牢固可靠，平正。
（1）所有进出建筑物的金属管道在进出处营就近于防雷接地装置连接。
（2）在地下室设多处等电位连接板与部分导电体连接，并与防雷接地装置连接。
（3）作为防雷引下线及接地体的钢筋，采用搭接焊，钢筋端部搭接长度大于6倍钢筋直径，双面焊，扁钢与钢筋焊接，长度大于6倍钢筋直径，双面焊，扁钢与扁钢的焊拉长度大于5mm，三面焊，焊接处焊缝饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净以保证电气通路。女儿墙上的避雷带支架与女儿墙内的立筋、立筋与结构柱内两主筋、每个结构柱内两主筋与基础梁内两主筋均进行可靠焊接，从而保证每个结构柱从上至下连成电气通路。
二．给排水工程
1、穿越人防围护结构的管道均应加设钢性防水套管，穿越人防顶板管线应牢固固定在顶板上。（1）预埋铁件的防水作法
用加焊止水钢板并对周围的混凝土浇搞密实、保证质量。⑵穿墙管道防水处理套管加焊止水环法
在管道穿过防水混凝土结构处，预埋套管，套管上加焊止水环，止水环应与套管满焊且严密，套管与穿墙管之间的缝隙以防水材料（防水油膏、沥青玛蹄脂等）填满后，用封口钢板封堵严密。
（2）配合预留预埋
预留前核对结构图与管道施工图，如有不符应及时向设计提出；预留后对所有预留洞及预埋件情况进行坐标、标高、管径等的核对、检查并做好详细的技术复核记录。
预留部分，与土建密切配合，安装模具、预埋铁件要准确、牢固、无遗漏，在浇注混凝土过程中派专人配合校对，看管模具、埋件，以免移位、变形。
预制墙板、楼板需要剔凿孔洞及剔管槽时必须在装修或抹灰前进行，若因其它原因需在其后进行，必须预先征得土建技术人员同意，采取相应补救措施后方可进行。
套管安装:管道穿墙和楼板时设钢性防水套管，防水套管内径要比管道外径大30mm左右，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm ,厕所间高出50mm。穿墙套管两端与墙面平齐。
普通钢套管内外均涂刷防锈漆一道，在管道安装时及时套入，待管道校正无误后调整位置固定。防水套管内外均除锈且内涂刷防锈漆一道。套管与管道间的空隙用油麻填实，并用沥青灌平。
三．通风工程
穿墙风管预埋应按人防设计要求安装。
1、风机进风口前及排风口后的管道必须用3MM厚钢板密闭处理焊接。
2、通风机进出口相连处应设臵长度为100-150MM的软接。⑵风管支、吊架安装
①确定凤管标高及支架位置。
②不靠墙、柱安装的水平风管采用吊装，靠墙或靠柱安装的水平风管采用悬臂支架或用斜撑支架，靠墙安装的垂直风管采用悬臂托架或用斜撑支架；不靠墙、柱、穿楼板安装的垂直风管采用抱箍支架。吊架的吊杆要平直，螺纹完整、光洁。吊杆拼接采用螺纹连接或焊接。螺纹连接任一端的连接螺纹均要长于吊杆直径，并有防松动措施，焊接拼接采用搭接，搭接长度不应少于吊杆直径的6倍，并在两侧焊接。支吊架上螺孔采用机械加工，严禁用电气焊开孔。
③风管的末端、转弯处、与部件及设备连接处要设臵防止摆动的固定点。矩型风管抱箍支架要紧贴风管，折角应平直，连接处要留有螺栓收紧的距离；圆形风管抱箍圆弧要均匀且要与风管外径相一致，抱箍要能箍紧风管。
3、风管安装时要及时进行支架的固定和调整，其位置正确，受力均匀。支吊架不得设臵在风口、阀门、检查门及自控机构处，吊杆不要直接固定在法兰上。
4、支、吊架的预埋件或膨胀螺栓埋入部分不得油漆，并应除去油污；
5、风管吊装好后，两边与支吊架距离应均匀一致；
6、风管支吊架必须作防腐处理后再安装。
