封闭母线空气循环干燥装置操作说明

闭式循环喷雾干燥机说明书
闭式循环喷雾干燥机的工作原理如下：
常温氮气经送风机送入导热油散热器中。

从散热器中出来的热氮气，经热风管道进入干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内与雾化后物料混合完成瞬间的干燥，主要产品经塔底收集，尾气经脉冲布袋除尘器收集，尾气由引风机排出经余热换热器后送入冷凝器中，溶剂经冷凝器冷却及气液分离后送入溶剂罐内。

冷凝后的氮气经由送风机再次送入散热器内加热，以此循环完成闭路式干燥。

整个系统为全封闭式设计，符合2010版GMP要求。

无氧气，避免了氧化及爆炸，比普通设备更安全。

设置主箱体泄爆装置。

此外，该设备还具有环保性好的特点：尾气中的溶剂经冷凝器冷凝回收（溶媒回收率可达98%以上），溶媒可循环使用，节约成本，同时不会造成尾气排放对环境污染。

以上内容仅供参考，如需更多信息，建议查阅闭式循环喷雾干燥机使用说明书或咨询厂家。

干燥器使用说明书
欢迎您使用我们的干燥器产品，为了使用安全、高效，请在使用前仔
细阅读使用说明书。

产品介绍：
我司的干燥器是一种新型的家用节能环保的产品，采用最新技术研发，采用内置凝汽器冷凝原理处理空气，实现空气质量的干燥，温度和湿度的
自动控制，特别适合节能家用环保，能够有效地缓解室内空气干燥的不舒
适感。

使用方法：
1.前期准备：
（1）开机前，请确保有足够的排水管道，并在水池中加入干净的水，以实现有效的干燥效果。

（2）插上电源，开机，使用空调旋钮控制风速，低风将有效缓解室
内干燥的不舒适感。

2.使用方式：
（1）定时模式：可以设定预先开启的时间点，并设定间隔时间，以
及定时关机的时间点，以实现按照设定时间自动运行。

（2）夜间模式：定时模式可以实现几个小时内的定时循环，白天关机，夜间开机，以保证室内湿度，提高睡眠质量。

（3）高效模式：可以根据室内湿度和温度自动调整，高效干燥空气，节能节省。

（4）睡眠模式：室内湿度检测，有效控制室内空气温度和湿度，提高睡眠质量。

注意事项：。

干燥器操作说明书
一、安全操作要求
1、本操作手册对干燥器的安全操作、维护和保养，以及操作人员的
安全要求有着严格的规定。

在使用干燥器之前，本指导书必须被操作人员
所熟知，仔细阅读和理解，按照正确的操作方法操作，确保操作人员的安
全并及时发现故障。

2、在使用过程中，请确保使用环境清洁、乾燥、良好的通风环境，
并且在干燥器处不得有易燃易爆物品。

3、使用前请仔细检查干燥器的各个连接部件，以免发生故障。

4、确保在操作前将电源插头插入电源插座，并确保正确地连接。

5、不要在干燥器上施加任何外力，以免损坏外壳。

6、严禁在运行中任意拆开干燥器，拆卸或装配部件，以免造成电击
或相关伤害。

二、启动、停止操作
1、启动操作
（1）打开电源插头，把开关拨到“ON”位置，仪表上显示“POWER”，说明已经启动。

（2）接着可以根据需要按照以下步骤进行操作：
①调整风量：按“风量”按钮，可以调整风量最大值，仪表上显示“F.LOW”，可以重复此过程，限制风量。

②调整加湿量：按“加湿量”按钮，可以调整最大加湿量，仪表上显示“H.MAX”，可以重复此过程，限制加湿量。

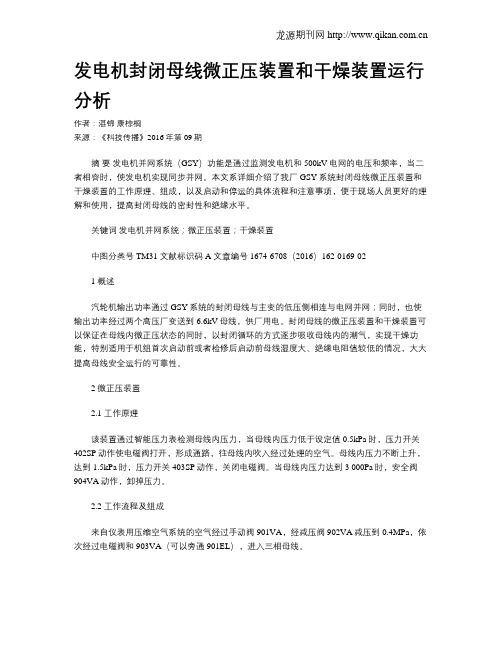

发电机封闭母线微正压装置和干燥装置运行分析作者：湛锦康棕榈来源：《科技传播》2016年第09期摘要发电机并网系统（GSY）功能是通过监测发电机和500kV电网的电压和频率，当二者相容时，使发电机实现同步并网。

本文系详细介绍了我厂GSY系统封闭母线微正压装置和干燥装置的工作原理、组成，以及启动和停运的具体流程和注意事项，便于现场人员更好的理解和使用，提高封闭母线的密封性和绝缘水平。

关键词发电机并网系统；微正压装置；干燥装置中图分类号 TM31 文献标识码 A 文章编号 1674-6708（2016）162-0169-021 概述汽轮机输出功率通过GSY系统的封闭母线与主变的低压侧相连与电网并网；同时，也使输出功率经过两个高压厂变送到6.6kV母线，供厂用电。

封闭母线的微正压装置和干燥装置可以保证在母线内微正压状态的同时，以封闭循环的方式逐步吸收母线内的潮气，实现干燥功能，特别适用于机组首次启动前或者检修后启动前母线湿度大、绝缘电阻值较低的情况，大大提高母线安全运行的可靠性。

2 微正压装置2.1 工作原理该装置通过智能压力表检测母线内压力，当母线内压力低于设定值0.5kPa时，压力开关402SP动作使电磁阀打开，形成通路，往母线内吹入经过处理的空气。

母线内压力不断上升，达到1.5kPa时，压力开关403SP动作，关闭电磁阀。

当母线内压力达到3 000Pa时，安全阀904VA动作，卸掉压力。

2.2 工作流程及组成来自仪表用压缩空气系统的空气经过手动阀901VA，经减压阀902VA减压到0.4MPa，依次经过电磁阀和903VA（可以旁通901EL），进入三相母线。

微正压装置包括一个手动阀901VA；一个电磁阀901EL；两个压力开关402/403SP；三通阀903VA；一个减压阀902VA；安全阀904VA，安装在三相母线上的三个安全阀911/912/913VA，一个时间继电器组成，气源来自仪表用压缩空气系统。

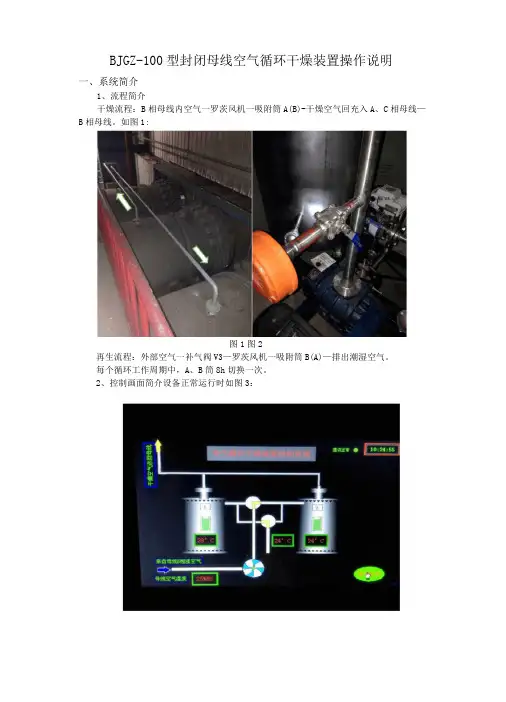

BJGZ-100型封闭母线空气循环干燥装置操作说明一、系统简介1、流程简介干燥流程：B相母线内空气一罗茨风机一吸附筒A(B)-干燥空气回充入A、C相母线—B相母线。

如图1:阀V3图1图2再生流程：外部空气一补气阀V3—罗茨风机一吸附筒B(A)—排出潮湿空气。

每个循环工作周期中，A、B筒8h切换一次。

2、控制画面简介设备正常运行时如图3：依据图中电动三通阀位置，黄色箭头指示母线内空气的干燥流程，蓝色箭头指示再生吸附筒的再生过程。

正常运行中右上角显示风机运行时间和加热器运行时间，一个运行周期结束后清零。

通电后，设备处于停止状态。

如果PLC 与触摸屏通讯正常，右上方以绿色显示“通讯正常”，否则以红色显示“通讯故障”。

4：图5干燥装置有自动、手动两种运行模式，分别对应上图中“自动”和“手动”两个按[2'345M-丁8 g I 0口AEJGH3De l一M° c Q L Rs T©PUX1V诵工 1■口度用户蜀录用A 希|¥1F:|~图4管理员用户登录密码为：111。

正确输入密码后，进入图5画面钮。

正常情况下装置投入自动方式运行。

手动模式运行：点击“手动”按钮，系统进入手动运行模式，此时，该按钮会由绿色变成红色。

“停止”和“自动”两个按钮为绿色。

这时，系统将循环运行，直到按下停止键，系统才停止运行。

手动运行模式时，无论湿度是否高于设定上限，设备均要执行启动命令，并且一直运行下去，直到手动按下停止按钮，系统才停止运行。

自动模式运行：点击自动按钮，系统进入自动模式运行。

自动模式下，当湿度监控器测得母线内湿度超过设定上限（50%）时，PLC根据设定程序启动装置。

程序首先进入A筒吸附，打开（关闭）相应的电动阀门，阀门开闭到位后，启动风机，然后启动再生筒内的加热器。

装置通过热电阻和PLC检测、显示桶内的温度，当温度超过上限设定值（180°C）时，则加热器停止加热。

当温度降至设定下限（130C）时，则加热器重新加热。

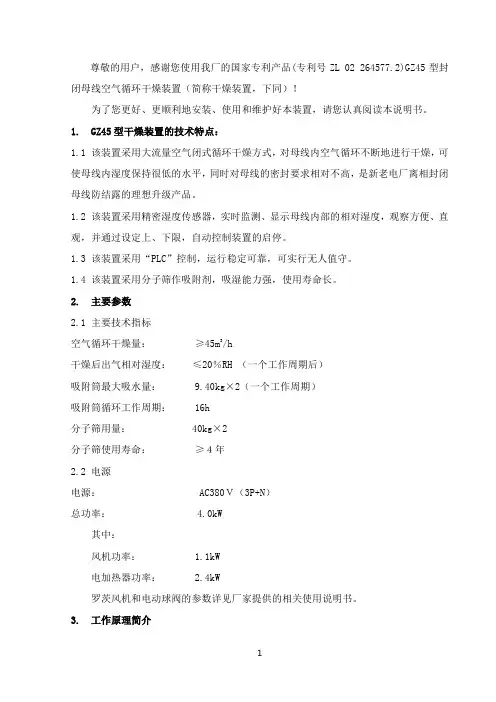

尊敬的用户，感谢您使用我厂的国家专利产品(专利号ZL 02 264577.2)GZ45型封闭母线空气循环干燥装置（简称干燥装置，下同）！为了您更好、更顺利地安装、使用和维护好本装置，请您认真阅读本说明书。

1.GZ45型干燥装置的技术特点：1.1该装置采用大流量空气闭式循环干燥方式，对母线内空气循环不断地进行干燥，可使母线内湿度保持很低的水平，同时对母线的密封要求相对不高，是新老电厂离相封闭母线防结露的理想升级产品。

1.2该装置采用精密湿度传感器，实时监测、显示母线内部的相对湿度，观察方便、直观，并通过设定上、下限，自动控制装置的启停。

1.3该装置采用“PLC”控制，运行稳定可靠，可实行无人值守。

1.4该装置采用分子筛作吸附剂，吸湿能力强，使用寿命长。

2.主要参数2.1主要技术指标空气循环干燥量：≥45m3/h干燥后出气相对湿度：≤20％RH （一个工作周期后）吸附筒最大吸水量：9.40kg×2（一个工作周期）吸附筒循环工作周期：16h分子筛用量： 40kg×2分子筛使用寿命：≥４年2.2电源电源： AC380Ｖ（3P+N）总功率： 4.0kW其中：风机功率： 1.1kW电加热器功率： 2.4kW罗茨风机和电动球阀的参数详见厂家提供的相关使用说明书。

3.工作原理简介3.1工艺流程简介干燥流程：B相母线内空气→罗茨风机→吸附筒A（B）→干燥空气回充入A、C相母线→B相母线。

再生流程：外部空气→罗茨风机→吸附筒B（A）→排出潮湿空气。

每个循环工作周期中，A、B筒每8h互换一次。

3.2电气控制原理简介采用“PLC”控制，有“自动”和“手动”两种运行模式，通过控制箱面板上的转换开关进行转换。

转换开关有三个位置，即“停止”、“手动”和“自动”。

“自动”运行模式：当湿度监控器测得母线内湿度超过设定上限时，监控器输出一个接点信号给“PLC”，“PLC”根据设定程序启动装置。

首先进入的是“A筒干燥吸附，B筒再生排气”程序。

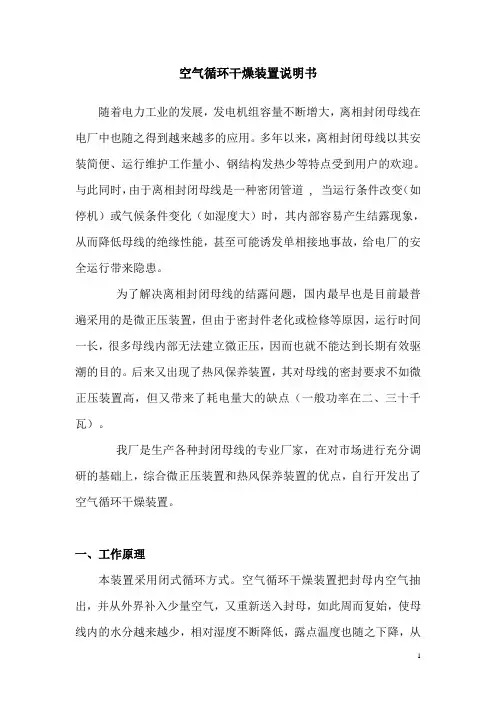

空气循环干燥装置说明书随着电力工业的发展，发电机组容量不断增大，离相封闭母线在电厂中也随之得到越来越多的应用。

多年以来，离相封闭母线以其安装简便、运行维护工作量小、钢结构发热少等特点受到用户的欢迎。

与此同时，由于离相封闭母线是一种密闭管道 , 当运行条件改变（如停机）或气候条件变化（如湿度大）时，其内部容易产生结露现象，从而降低母线的绝缘性能，甚至可能诱发单相接地事故，给电厂的安全运行带来隐患。

为了解决离相封闭母线的结露问题，国内最早也是目前最普遍采用的是微正压装置，但由于密封件老化或检修等原因，运行时间一长，很多母线内部无法建立微正压，因而也就不能达到长期有效驱潮的目的。

后来又出现了热风保养装置，其对母线的密封要求不如微正压装置高，但又带来了耗电量大的缺点（一般功率在二、三十千瓦）。

我厂是生产各种封闭母线的专业厂家，在对市场进行充分调研的基础上，综合微正压装置和热风保养装置的优点，自行开发出了空气循环干燥装置。

一、工作原理本装置采用闭式循环方式。

空气循环干燥装置把封母内空气抽出，并从外界补入少量空气，又重新送入封母，如此周而复始，使母线内的水分越来越少，相对湿度不断降低，露点温度也随之下降，从而保证封闭母线的安全可靠运行。

本装置的动力部分采用质量可靠的罗茨风机，它能比较迅速地循环干燥封闭母线中的空气。

电气部分采用 PLC 控制。

根据天气条件及运行情况，用户可选择工作模式为“手动”或“自动”。

采用“自动”模式时，按下控制面板“自动”按钮，“自动”运行模式开启，适用于空气湿度较低及机组正常运行时。

在这种模式下，温、湿度传感器或精密湿度监控器采集的母线内空气参数，与设定的露点温度值或相对湿度值进行比较。

当测量值大于设定值上限时，由PLC 控制本装置自动投入运行，运行满一个周期后再次检测母线内空气露点温度或相对湿度是否低于设定值下限，如果低于下限，则退出运行；否则继续运行一个周期，直至母线内空气参数值低于设定值下限则停机。

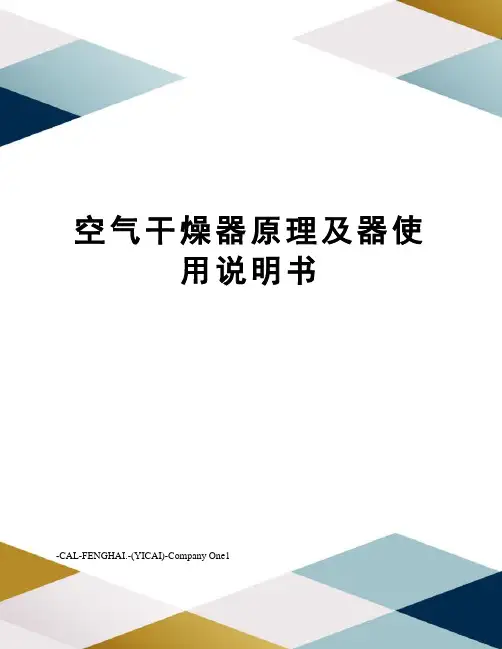

空气干燥器原理及器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1空气干燥器使用说明书一用途:根据吸附原理对来自空压机的压缩空气进行干燥，它是通过冷却再生吸附对压缩空气的水分进行干燥的。

干燥筒内的粒状干燥剂具有很强的吸附空气中水分子的能力。

432 415系列的单缸干燥器带一个整体的回流截至阀，允许主储气筒的气通过回路保护阀回流，这样就不再需要单独的再生储气筒。

二原理在压力输入阶段，来自空压机的压缩空气经1口打开单向阀(i)进入A腔。

因温度降低产生的冷凝水在这里聚集，经通道C聚集出口（e）处。

经过安装在干燥筒中的精密滤网（g），环道（h），压缩空气到达干燥筒（b）上部，这个过程中，空气将进一步冷却，水蒸汽进一步凝结。

当通过颗粒状滤网时， ,水被吸附在粒状干燥剂表面及颗粒缝隙间。

[直径: 4 x 106 m = 4] .因为尺寸超过4的油粒子不能进入干燥剂颗粒缝隙.这使得干燥剂吸附性能稳定。

蒸发部分的油不被吸收.干燥后的空气经单向阀(c)和21口抵达贮气筒。

同时，干燥后的空气也进入E腔，膜片(O)压力增加，向右弯曲，通过孔(s)打开了E腔和G腔的通道，空气也通过滤网(I)进入H腔，阀(q)压力增加。

一旦克服了预调整的螺栓(r)保持的弹簧力，空气会到达F腔，作用在膜片(o)的另一边，以一个较低的气压保持阀(q)的开启状态。

由于G腔的压力下降，单向阀(c)关闭。

此时再生所需要的空气来自主回路储气筒，因此需要一个允许回流的回路保护阀。

21口的空气通过E腔、孔(s)到G腔，到达干燥罐(b)的底部。

空气从下向上经过干燥罐(b)，吸附在干燥剂(a)表面的水分会经过排气口C和打开的排气阀门(e)排出。

当膜片(q)左侧的减小到关闭位置时，回流过程完成。

空气从E腔通过小孔到J腔，作用在膜片(m)上。

当克服弹簧力后，进气阀门(n)打开，活塞(d)下移打开排气阀(e)。

来自空压机的空气经过A腔、排气口C通过排气口3通大气。

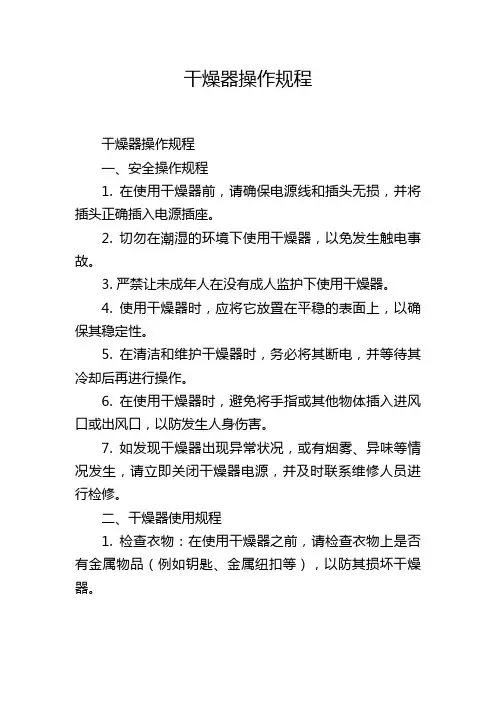

干燥器操作规程干燥器操作规程一、安全操作规程1. 在使用干燥器前，请确保电源线和插头无损，并将插头正确插入电源插座。

2. 切勿在潮湿的环境下使用干燥器，以免发生触电事故。

3. 严禁让未成年人在没有成人监护下使用干燥器。

4. 使用干燥器时，应将它放置在平稳的表面上，以确保其稳定性。

5. 在清洁和维护干燥器时，务必将其断电，并等待其冷却后再进行操作。

6. 在使用干燥器时，避免将手指或其他物体插入进风口或出风口，以防发生人身伤害。

7. 如发现干燥器出现异常状况，或有烟雾、异味等情况发生，请立即关闭干燥器电源，并及时联系维修人员进行检修。

二、干燥器使用规程1. 检查衣物：在使用干燥器之前，请检查衣物上是否有金属物品（例如钥匙、金属纽扣等），以防其损坏干燥器。

2. 准备衣物：将洗涤后的湿衣物均匀地摊放在干燥器的干衣篮中，避免堆积过多的衣物，以确保其干燥效果。

3. 设置干燥模式：根据衣物的材质和需要，选择合适的干燥模式。

常见的模式包括定时模式和感应模式。

定时模式是根据衣物的湿度和时间来进行干燥，而感应模式是根据衣物的湿度来自动调节干燥时间。

4. 启动干燥器：确保干燥器的门已经关闭，然后打开电源开关，并按下干燥器上的启动按钮。

5. 观察干燥过程：在干燥过程中，可以通过观察干燥器上的显示屏，了解当前的干燥进度。

同时，也可以随时检查衣物的干燥程度。

6. 关闭干燥器：当干燥器完成干燥任务后，或者需要中途停止干燥时，可以按下干燥器上的停止按钮来关闭干燥器。

7. 取出衣物：在取出衣物之前，请先关闭干燥器的电源，然后打开干燥器的门。

注意不要碰触干燥器内部的热源，以免烫伤。

三、清洁和维护规程1. 干燥器内部的滤网需要定期清洗，以保持良好的通风效果。

清洁滤网时，请先断电，并使用清水和中性洗涤剂进行清洗。

2. 干燥器的外壳可以使用柔软的清洁布沾取中性洗涤剂轻轻擦拭，但切勿使用酒精、酸性溶液或腐蚀性溶液进行清洁。

3. 定期检查干燥器的电源线和插头是否损坏，如有损坏应及时更换。

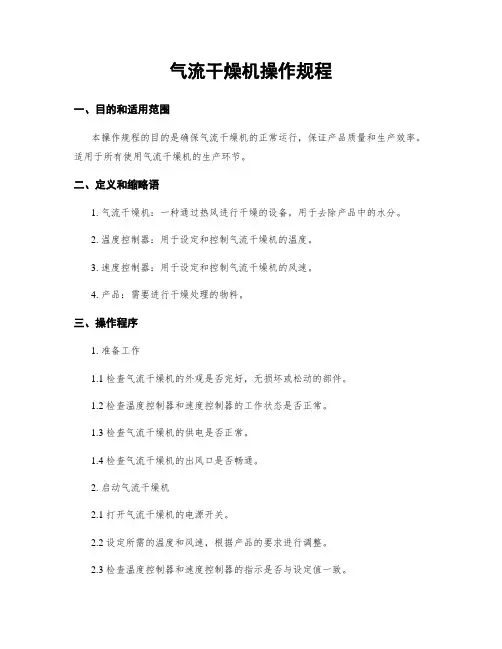

气流干燥机操作规程一、目的和适用范围本操作规程的目的是确保气流干燥机的正常运行，保证产品质量和生产效率。

适用于所有使用气流干燥机的生产环节。

二、定义和缩略语1. 气流干燥机：一种通过热风进行干燥的设备，用于去除产品中的水分。

2. 温度控制器：用于设定和控制气流干燥机的温度。

3. 速度控制器：用于设定和控制气流干燥机的风速。

4. 产品：需要进行干燥处理的物料。

三、操作程序1. 准备工作1.1 检查气流干燥机的外观是否完好，无损坏或松动的部件。

1.2 检查温度控制器和速度控制器的工作状态是否正常。

1.3 检查气流干燥机的供电是否正常。

1.4 检查气流干燥机的出风口是否畅通。

2. 启动气流干燥机2.1 打开气流干燥机的电源开关。

2.2 设定所需的温度和风速，根据产品的要求进行调整。

2.3 检查温度控制器和速度控制器的指示是否与设定值一致。

2.4 确保气流干燥机的出风口对准产品，以确保干燥效果。

3. 进行干燥操作3.1 将待处理的产品放置在气流干燥机的进风口处。

3.2 关闭气流干燥机的进风口，确保只有热风进入干燥室。

3.3 根据产品的要求设定干燥时间，确保产品能够充分干燥。

3.4 在干燥过程中，定期检查温度和风速的指示是否正常，如有异常应及时处理。

4. 完成干燥操作4.1 在干燥时间到达后，关闭气流干燥机的电源开关。

4.2 打开气流干燥机的进风口，将已干燥的产品取出。

4.3 检查产品的干燥效果，如有问题应及时处理。

4.4 清理干燥室内的积尘和杂物，保持干燥室的清洁。

四、安全注意事项1. 在操作气流干燥机前，必须佩戴个人防护装备，如安全帽、防护眼镜和防护手套。

2. 在操作气流干燥机时，禁止将手或其他物体伸入干燥室内，以免发生意外伤害。

3. 在操作气流干燥机时，禁止在设备周围堆放可燃物品，以防发生火灾。

4. 在操作气流干燥机时，应定期检查设备的电源线和电气部件是否正常，如有问题应及时维修或更换。

五、故障处理1. 如果气流干燥机的温度控制器或速度控制器出现故障，应立即停机并通知维修人员进行检修。
