最新文档-常用测量工具使用规范.ppt33-PPT精品文档

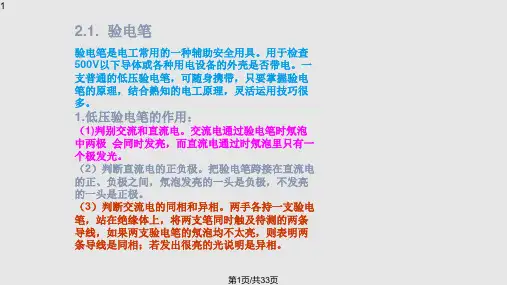

第11页/共33页
2.3.1、机械万用表
机械零 位调整
4 15 A-V-Ω
转换开关
Ω
×10×100 ×1
×1k ×10k
μA 50
1
500
5
– + 5
25 V
100
mA 50
500
10
100
500 500
V～
MF-30型万用表的面板图
第12页/共33页
零欧姆 调整
12
500型万用表 有两个“功能/量程”转 换旋钮，每个旋钮上方 有一个尖形标志。利用 两个旋钮不同位置的组 合，可以实现交、直流 电流、电压、电阻及音 频电平的测量。如测量 直流电流，先转动左边 的旋钮，使“A”档对准 尖形标志，再将右边旋 钮转至所需直流电流量 程即可进行测量。使用 前注意先调节调零旋钮， 使指针准确指示在标尺 的零位置。
(3)转换开关：用以选择功能和量程。根据被测的电量 (电压、电流、电阻等)选择相应的功能位；按被测量 程的大小性选择合适的量程。
(4)输入插座：将黑色测试笔插入“COM”的插座。红 色测试笔有如下三种插法，测量电压和电阻时插入 “V•”插座；测量小于200mA的电流时插入“mA” 插座；测量大于200mA的电流时插入“10A”插座。
第8页/共33页
5．摇表的使用 （1）校表。测量前应将摇表进行一次开路和短路试验，检查摇 表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处， 再把两连接线短接一下，指针应指在“0”处，符合上述条件者即 良好，否则不能使用。 （2）被测设备与线路断开，对于大电容设备还要进行放电。 （3）选用电压等级符合的摇表。 （4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆 对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G” 端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方 向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转 左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边 摇边读数，不能停下来读数。 （5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测 设备放电。放电方法是将测量时使用的地线从摇表上取下来与被 测设备短接一下即可（不是摇表放电）。

千分尺的结构
图3-2 电子数显千分尺结构图
千分尺的测量
• • 千分尺的工作原理：外径千分尺的工作原理就是应用螺旋读数机构，它包括一对精密的螺纹——测 微螺杆与螺纹轴套，如图3-1中的3和4，和一对读数套筒——固定套筒与微分筒，如图3-1中的5和6。 用千分尺测量零件的尺寸，就是把被测零件置于千分尺的两个测量面之间。所以两测砧面之间的距 离，就是零件的测量尺寸。当测微螺杆在螺纹轴套中旋转时，由于螺旋线的作用，测量螺杆就有轴 向移动，使两测砧面之间的距离发生变化。如测微螺杆按顺时针的方向旋转一周，两测砧面之间的 距离就缩小一个螺距。同理，若按逆时针方向旋转一周，则两砧面的距离就增大一个螺距。常用千 分尺测微螺杆的螺距为0.5mm。因此，当测微螺杆顺时针旋转一周时，两测砧面之间的距离就缩小 0.5mm。当测微螺杆顺时针旋转不到一周时，缩小的距离就小于一个螺距，它的具体数值，可从与 测微螺杆集成一体的微分筒的圆周刻度上读出。微分筒的圆周上刻有50个等分线，当微分筒转一周 时，测微螺杆就推进或后退0.5mm，微分筒转过它本身圆周刻度的一小格时，两测砧面之间转动的 距离为： 0.5÷50=0.01(mm) 。 由此可知：千分尺上的螺旋读数机构，可以正确的读出0.01mm，也就是千分尺的读数值为0.01mm。 千分尺的读数方法 在千分尺的固定套筒上刻有轴向中线，作为微分筒读数的基准线。另外，为了 计算测微螺杆旋转的整数转，在固定套筒中线的两侧，刻有两排刻线，刻线间距均为1mm，上下两 排相互错开0.5mm。
正确的方 法 错误的方 法 图2-3 测量沟糟宽度时正确与错误的位置
卡尺的测量
D、当测量零件的内尺寸时：如图2-4a所示。要使 量爪分开的距离小于所测内尺寸，进入零件 内孔后，再慢慢张开并轻轻接触零件内表面， 用固定螺钉固定尺框后，轻轻取出卡尺来读 数。取出量爪时，用力要均匀，并使卡尺沿 着孔的中心线方向滑出，不可歪斜，免使量 爪扭伤；变形和受到不必要的磨损，同时会 使尺框走动，影响测量精度。图2-4b为带有 刀口形量爪和带有圆柱面形量爪的游标卡尺， 在测量内孔时正确的和错误的位置 。

检验分类
• 正常检验:
当过程平均优于接受质量限(AQL)时抽样方案的一种使用法.此抽样方案具有 为保证生产方以高概率接受而设计的接收准则.
• 加严检验:
具有比相应正常检验抽样方案接收准则更严厉(样本量加大)的接收准则的抽 样方案的一种使用法.
• 放宽检验:
具有样本量比相应正常检验抽样方案小,接受准则和正常检验抽样方案的接 收准则相差不大的抽样方案的一种使用法.
游标的小数部分读数方法是首先看游标的 哪一条线与尺身刻线对齐；然后把游标这条线 的顺序数乘以游标读数值，就得出游标的读数 ，即 游标的读数=游标读数值X游标对齐刻线的顺 序数 游标卡尺读数时可分三步： • A、先读整数——看游标零线的左边，尺身上最 靠近的一条刻线的数值，读出被测尺寸的整数 部分； • B、再读小数——看游标零线的右边，数出游标 第几条刻线与尺身的数值刻线对齐，读出被测 尺寸的小数部分（即游标读数值乘其对齐刻线 的顺序数）； • C、得出被测尺寸——把上面两次读数的整数部 分和小数部分相加，就是卡尺的所测尺寸。
4.检验员应有的理念
• • • • • • • • 1.质量是否是符合出厂标准？ 2.能看到问题才有好质量。 3.零缺陷是可以做到的。 4.预防更重要。 5.要不断的反馈实况。 6.简单的事情要重复做,做出巧来。 7.规则就是让人来遵守的。 8.好好的培训吧!
（二）质量管理基础
• 质量的概念 • 检验的含义
三级检验制度及应用
• 狭义的三级检验制度
1。自检：作业者本人对自己所完成的作业内容进行的确认。 2。互检：生产过程中作业者对上一道工序的作业内容进行的确认。 3。专检：专职人员针对专门的项目实施的检验
• 广义的三级检验制度
1。生产人员的检查：指在生产阶段由生产人员实施的最基本的检查，属于 一级检查。如进料检查、生产自检、仪器设备工具的日常点检。其方法有： A、逐件、抽样检查； B。自动检测、有差错时锁止系统； C、工艺指标确认检查；D。样板对照检查。 2。干部或现场专职人员的确认检查：指由现场的直接管理者或监督和测量 人员进行的确保一级检查实施效果的检查，属于二级检查。如IPQC巡回检查 ，工程参数定期检查、仪器校准、干部对检查表报的确认等。 3。质量管理者的专门检查：由代表顾客的质量管理专职人员实施的检查， 属于三级检查。如产品放行检查、出货检查、QA检查等。

?3测量时应将固定的砧面贴死测量件比较粗糙或固定的一点旋转的砧面置于比较光滑的一面测量时便于晃度?4测量轴外径时应注意轴向取最小周向取最大?5读数时注意加上05mm常用测量工具使用方法内径千分尺1测微螺杆2微分筒3固定套筒4制动螺钉5保护螺帽内径百分尺主要用于测量大孔径为适应不同孔径尺寸的测量可以接上接长杆连接时只须将保护帽5旋去将接长杆的右端具有内螺纹旋在百分尺的左端即可
使用方法
用百分表或千分表测量零件时，测量杆必须垂直 于被测量表面
测量时，不要使测量杆的行程超过它的测量范围 ；不要使测量头突然撞在零件上；不要使百分表 和千分表受到剧烈的振动和撞击，亦不要把零件 强迫推入测量头下，
用百分表校正或测量零件时，应当使测量杆有一 定的初始测力。即在测量头与零件表面接触时， 测量杆应有0.3～1mm的压缩量 ，使指针转过半 圈左右，然后转动表圈，使表盘的零位刻线对准 指针。轻轻地拉动手提测量杆的圆头，拉起和放 松几次，检查指针所指的零位有无改变。
使用方法
2、测量 测量时应视情况采用单手、双手或双人测量。 测量时应当手握测力装置的转帽来转动测微螺杆，
使测砧表面保持标准的测量压力，即听到嘎嘎的声 音，表示压力合适，并可开始读数。不允许用力旋 转微分筒来增加测量压力，使测微螺杆过分压紧零 件表面，致使精密螺纹因受力过大而发生变形,损坏 百分尺的精度。 测量时要使测微螺杆与零件被测量的尺寸方向一致 。如测量外径时，测微螺杆要与零件的轴线垂直， 不要歪斜。测量时，可在旋转测力装置的同时，轻 轻地晃动尺架，使测砧面与零件表面接触良好。
注意事项
1、使用前应校正微分筒 2、增加连接杆时连接处应旋紧，连接处不应有间隙 3、测量时旋转微分筒不应用力过大 4、测量后的测量值应用相同量程的外径千分尺校正 5、测量孔径时应注意轴向取最小，周向取最大 6、测量面与面之间的距离时， 应将固定端贴死比较粗糙一 面或固定的一点，微分筒端 置于比较光滑的一面，测量 时便于晃度
