九年级第二学期第二次月考物理试题

九年级第二学期第二次月考物理试题（满分110分，考试时间60)班别姓名座号分数一、选择题（本大题共10小题，每小题只有一个正确答案，每小题3分共30分）1、下列事例中，能表明分子在不停地做无规则运动的是（）A、花开时，花香满园;B、扫地时，灰尘四起;C、刮风时，黄沙扑面；D、下雨时，细雨飘飘.2、下列说法中符合实际的是（）A、受地磁场的作用，静止时小磁针的S极总是指向地球的北方;B、高层建筑物的顶端装有避雷针；C、行驶的汽车刹车时，乘客会向后倾倒；D、阳光下人们用近视眼镜片取火；３、关于温度、内能、热量，下列说法正确的是:( ）。

A、物体的温度越高，它含的热量越多；B、物体内能增加,一定要吸收热量；C、物体内能越多,放热一定越多;D、物体的温度升高,它的内能就增加。

４、如图1是一个骑车者与一个跑步者的路程与时间的变化图线，从图线中能够获得的合理信息是（）A、他们同时出发；B、骑车者用8s时间通过了80m路程；C、跑步者的速度是8m/s ;D、骑车者的速度是8m/s；5、一均匀物体漂浮在水面上,若将此物体露出水面部分截去，则余下部分将会（)A、下沉；B、悬浮；图１C、上浮；D、都有可能。

6、把一个正方体，保持侧面竖直地浸没在液体里的不同深度处，则（)A、正方体顶面所受的压力大小不变；B、正方体底面所受的压力大小不变；C、正方体每个侧面所受的压力大小不变；D、正方体上、下两面受的压力差不变。

７、如图2所示的电路中,电源电压不变,当电键K闭合时，电灯L恰好正常发光。

若使滑动变阻器的滑片P向右移动,则：(）图2A、安培表示数变小，灯L的实际功率变小，小泡变暗;B、安培表示数变大，灯L的实际功率变大，灯泡变亮；C、安培表示数变小，灯L的实际功率变大，灯泡变亮；D、安培表示数变大，灯L的实际功率变小，灯泡变暗.８、两个电阻阻值分别为R1=10Ω，R2=20Ω，把他们串联起来接入电路中，在相同时间内，R1和R2的产生的热量之比为：(）A、1∶2;B、2∶1;C、1∶4;D、4∶1.９、如图3所示的滑轮组，已知重物G为900牛顿，滑轮组的机械效率为80％,在匀速提升重物的过程中,绳子的自由端所受的拉力F为（）A、225牛顿；B、300牛顿；C、375牛顿；D、条件不足，无法确定.10、下列说法中，正确的是（)A 、物体吸收热量，温度一定升高； 图3B 、物体的温度升高，内能一定增加；C 、热水和冷水混合后，热水降低的温度一定等于冷水升高的温度;D 、物体的内能增加,一定吸收了热量 。

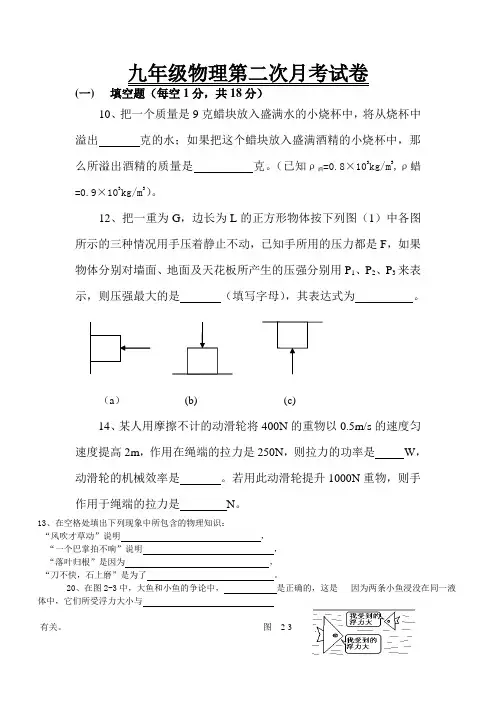

九年级物理第二次月考试卷(一)填空题（每空1分，共18分）10、把一个质量是9克蜡块放入盛满水的小烧杯中，将从烧杯中溢出克的水；如果把这个蜡块放入盛满酒精的小烧杯中，那么所溢出酒精的质量是克。

（已知ρ酒=0.8×103kg/m3,ρ蜡=0.9×103kg/m3）。

12、把一重为G，边长为L的正方形物体按下列图（1）中各图所示的三种情况用手压着静止不动，已知手所用的压力都是F，如果物体分别对墙面、地面及天花板所产生的压强分别用P1、P2、P3来表示，则压强最大的是（填写字母），其表达式为。

（a）(b) (c)14、某人用摩擦不计的动滑轮将400N的重物以0.5m/s的速度匀速度提高2m，作用在绳端的拉力是250N，则拉力的功率是W，动滑轮的机械效率是。

若用此动滑轮提升1000N重物，则手作用于绳端的拉力是N。

13、在空格处填出下列现象中所包含的物理知识：“风吹才草动”说明，“一个巴掌拍不响”说明，“落叶归根”是因为，“刀不快，石上磨”是为了。

20、在图2-3中，大鱼和小鱼的争论中，是正确的，这是因为两条小鱼浸没在同一液体中，它们所受浮力大小与有关。

图2-37、西丰二中于2009年3月24日下午进行了第二次面对突发灾难时的逃生演练，一年部所在四楼到操场的逃生路线长为152米，全部撤离至操场的时间是1分40秒，则一年学生安全撤离的平均速度是m/s。

8. 一个瓶子能装一千克水，它的容积是，可装得下㎏密度为800㎏/m3煤油；人们吃硬东西时，用门牙咬不动，便换用里面的臼齿（大牙）使硬物开裂，这样做是在动力臂和阻力不变的基础上，用办法来达到（选填“省”或“费”）力的目的。

二、选择题（11题到16题为单选题，每小题2分；17题到19题为多选题，每小题3分；共18分。

请将选项前的字母填在下面的表格中）题号11 12 13 14 15 16 17 18 19 选项3、我国已成功实现了两次载人航天飞行。

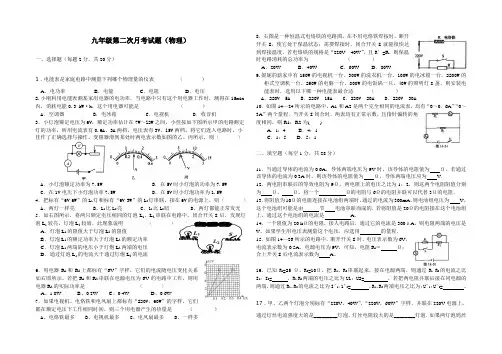

九年级第二次月考试题（物理）一、选择题（每题2分，共20分）1．电能表是家庭电路中测量下列哪个物理量的仪表 （ ） A ．电功率 B ．电能 C ．电阻 D ．电压2.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.3 kW ·h ，这个用电器可能是 （ ） A ．空调器 B ．电冰箱 C ．电视机 D ．收音机3．小灯泡额定电压为6V ，额定功率估计在7W ～l2W 之间，小佳按如下图所示甲的电路测定 灯的功率，所用电流表有0.6A 、3A 两档，电压表有3V 、l5V 两档，将它们连入电路时，小 佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）A ．小灯泡额定功率为7.5WB ．在5V 时小灯泡的功率为7.5WC ．在1V 电压下小灯泡功率7.5WD ．在5V 时小灯泡功率为1.5W4．把标有“6V 6W ”的L 1灯和标有“6V 3W ”的L 2灯串联，接在6V 的电源上，则（ ） A 、两灯一样亮 B 、L 1比L 2亮 C 、11比L 2暗 D 、两灯都能正常发光 5．如右图所示，将两只额定电压相同的灯泡L 1、L 2串联在电路中，闭合开关S 后，发现灯泡L 1较亮，灯泡L 2较暗，此现象说明 （ ） A ．灯泡L 1的阻值大于灯泡L 2的阻值B ．灯泡L 1的额定功率大于灯泡L 2的额定功率C ．灯泡L 1两端的电压小于灯炮L 2两端的电压D ．通过灯泡L 1的电流大于通过灯炮L 2的电流6．用电器R 1和R 2上都标有“6V ”字样，它们的电流随电压变化关系如右图所示。

若把R 1和R 2串联在电源电压为6V 的电路中工作，则用电器R 2的实际功率是 （ ） A 、1.8W B 、0.2W C 、0.4W D 、0.6W7．如果电视机、电烙铁和电风扇上都标有“220V ，60W ”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是 （ ） A 、电烙铁最多 B 、电视机最多 C 、电风扇最多 D 、一样多8．右图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S ，使它处于保温状态；需要焊接时，闭合开关S 就能很快达到焊接温度．若电烙铁的规格是“220V 40W ”，且R ′=R ．则保温时电路消耗的总功率为 （ ） A ．20W B ．40W C ．60W D ．80W9.妮妮的新家中有150W 的电视机一台，300W 的洗衣机一台，100W 的电冰箱一台，2200W 的柜式空调机一台，250W 的电脑一台，800W 的电饭锅一只，40W 的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适 （ ）A ．220V 5AB ．220V 15AC ．220V 20AD ．220V 30A10．如图14—24所示的电路中，A1和A2是两个完全相同的电流表，均有“0～0．6A ”“0～3A ”两个量程．当开关S 闭合时，两表均有正常示数，且指针偏转的角度相同，则R1：R2为( )A ．l ：4B ．4：1C ．1：5D ．5：1二、填空题（每空1分，共28分）11．当通过导体的电流为0.6A ，导体两端电压为9V 时，该导体的电阻值为 Ω，若通过该导体的电流为0.3A 时，则该导体的电阻值为 Ω，导体两端电压应为 V ．12．两电阻串联后的等效电阻为9Ω，两电阻上的电压之比为1：2，则这两个电阻阻值分别为 Ω、 Ω。

2015-2016学年湖北省恩施州巴东县绿葱坡中学九年级（下）第二次月考物理试卷一、选择题（每题3分，共30分）1．图中，能正确描述电阻一定时，电流随电压变化的图象是（）A． B． C． D．2．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零3．某导体中的电流与它两端的电压关系如图所示，下列分析正确的是（）A．该导体的电阻随电压的增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为0时，电流为04．如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变5．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A． B． C． D．6．如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（）A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路7．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）（）A．电流表示数变小，小灯泡变亮B．电压表示数变大，小灯泡变暗C．电路消耗的总功率不变D．电压表与电流表示数的比值变大8．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A9．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A10．图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是（）A． B． C． D．二、填空题（每空1分，共11分）11．导体两端的电压为6V，通过它的电流是0.3A，则该导体的电阻是Ω；若导体两端电压变为12V，则通过它的电流为A；若将电路断开，该导体的电阻为Ω．12．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示．分析图象可知，当导体的电阻为Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为；实验过程中，小明控制导体两端的电压为V．13．如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为A．14．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为，则电源电压是，R2电阻阻值为．三、实验探究题（第15题7分，第16题6分，第17题6分）15．在“探究电流与电压的关系”的实验中，电源电压为3V，定值电阻为10Ω，滑动变阻器规格为“10Ω3A”．（1）请你用笔画线代替导线，将图中的实验电路连接完整（导线不能交叉）；（2）合上开关，向左移动滑动变阻器的滑片，电流表的示数将（填“变小”“变大”或“不变”）；（3）通过定值电阻电流的变化范围是；（4）实验数据记录如表，分析实验数据可得：；实验次数1234567电压U/V 1.6 1.8 2.0 2.2 2.4 2.6 2.8电流I/A0.160.180.200.220.240.260.28（5）实验中，如果用小灯泡代替定值电阻进行探究，是否可以？理由是．（6）某组同学连接好实物图后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是．16．康康进行“测定小灯泡的电阻”的实验时，他已连接好了部分电路，如图所示．已知电源电压为3V且保持不变，小灯泡的额定电压为2.5V，请你接着完成下列步骤：（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，电压表的示数变大）；（2）实验前，连接电路时开关S应当处于状态；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，为了测量小灯泡正常发光时的电阻，应将滑片P向（填“左”或“右”）端移动；（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为A，此时小灯泡的电阻是Ω．（4）马虎组在实验时，连接好电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为（填“最大值”或“最小值”），导致电流过大而形成的．17．两个物理实验小组进行测量未知电阻的实验．（1）笫一小组采用了如图甲所示的电路测量未知电阻的阻值，某次测量中，电压表、电流表示数如图乙．电压表的读数为V，电流表的读数为A．（2）第二小组采用如图丙所示的电路测量电阻R x的阻值，其中R0阻值已知．①请用笔画线代替导线．将图丁中的实物按电路图连接．（电压表接小量程）②该小组实验步骤如下：先闭合S1、S2，读出此时电压表读数U1，再闭合S1，断开S2，读出此时电压表读数U2．则被测电阻R x的阻值表达式为R x= （用R0、U1、U2表示）．四、计算题（要有必要的文字说明，过程完整，思路清晰，满分10分）18．如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？2015-2016学年湖北省恩施州巴东县绿葱坡中学九年级（下）第二次月考物理试卷参考答案与试题解析一、选择题（每题3分，共30分）1．图中，能正确描述电阻一定时，电流随电压变化的图象是（）A． B． C． D．【考点】欧姆定律．【分析】先确定图象中两个物理量的关系是怎样的，再看图象中所反应的这两个物理量的关系与电阻一定时，电流与电压关系是否吻合．【解答】解：电阻一定时，电流与电压成正比．A、图象反应的是电流与电压成正比，故A正确；B、图象反应的是电流随电压增大而减小，故B错误；C、图象中当导体两端电压为0时，电流不为0，故C错误；D、图象反应的电流与电压成反比，故D错误．故选A．2．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零【考点】欧姆定律．【分析】（1）影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关；（2）欧姆定律：导体中的电流与其两端的电压成正比，与其电阻成反比．据此分析解答．【解答】解：AB、影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故AB错误；C、由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；D、电阻是导体本身的一种属性，与所加电压无关，故D错误．故选C．3．某导体中的电流与它两端的电压关系如图所示，下列分析正确的是（）A．该导体的电阻随电压的增大而增大B．该导体的电阻随电流的增大而减小C．当导体两端的电压为0时，电阻为0D．当导体两端的电压为0时，电流为0【考点】欧姆定律的应用．【分析】（1）图象横坐标表示电压，纵坐标表示电流，这是一个正比例函数图象，电流随电压的增大而增大；（2）电阻是导体本身的一种性质，与导体的材料、长度、横截面积有关，另外还有温度有关，与导体两端的电压和通过的电流大小无关．【解答】解：由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故ABC错误，D正确．故选：D．4．如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变【考点】欧姆定律的应用．【分析】根据电路图可知，闭合开关S，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；根据并联电路的电流、电压特点及欧姆定律来判断电表的示数变化及比值情况．【解答】解：由图知，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片P向右移动时，其电阻变大，但电压表的示数不变；由于定值电阻的阻值和两端电压不变，所以A1的示数不变，A错误；B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电流变小，B错误；C、电压表与电流表A1的比值是定值电阻的阻值，其阻值不变，所以电压表与A1的示数比值不变，C正确；D、电压表的示数不变，由B分析知，A2的示数变小，所以电压表与A2的比值变大，D错误．故选C．5．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A． B． C． D．【考点】串、并联电路的设计．【分析】不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，可知车尾的一盏刹车指示灯由两个开关控制；而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明车尾转向指示灯由两个开关分别控制；然后根据并联电路电流有多条通路，各支路互不影响分析即可．【解答】解：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；电动自行车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关而且一个开关控制一个灯泡，综上分析，只有D选项符合题意．故选D．6．如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（）A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路【考点】电流表、电压表在判断电路故障中的应用．【分析】开关闭合后，两个灯泡都不发光，电流表示数为零，说明电路是开路，根据导线在不同位置的连接情况注意分析即可．【解答】解：由图可知；两灯泡串联，闭合开关S后，两灯均不发光，可能是灯L1灯L2或电流表断路．将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；说明L1完好，电流表无断路．将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零，说明L2断路．若灯L2短路，当将这根导线两端分别接到b、c两点时，两灯均不亮，但电流表示数会很大，因此不是灯L2短路．故选D．7．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）（）A．电流表示数变小，小灯泡变亮B．电压表示数变大，小灯泡变暗C．电路消耗的总功率不变D．电压表与电流表示数的比值变大【考点】欧姆定律的应用；电功率的计算．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化．【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误；C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．8．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据欧姆定律结合定值电阻的阻值可知两表示数之比的变化；（2）根据电阻的串联和欧姆定律求出滑片移动中点时电路中的电流，再根据欧姆定律求出电压表的示数；（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，根据欧姆定律求出电流表的示数．【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.3A，则电压表的示数：U R=IR=0.3A×10Ω=3V，故C错误；（3）当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：I′===0.6A，故D错误．故选B．9．如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A【考点】欧姆定律的应用．【分析】（1）根据欧姆定律可知，电阻一定时，通过导体的电流与导体两端的电压成正比，据此分析图象甲乙电阻的变化；（2）由图象可知，当甲两端电压为2V时对应的电流，根据欧姆定律求出R甲的阻值；（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压，进而计算出总电阻．（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流．【解答】解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A不正确；B、由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，则R甲===5Ω；故B不正确；C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲=1V，U乙=2V，据串联电路中总电压等于各分电压之和，故此时电源的电压：U=U甲+U乙=1V+2V=3V，故总电阻是：R总===15Ω，故C正确；D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲=0.4A，I乙=0.2A，因为并联电路中干路电流等于各支路电流之和，所以干路电流I=I甲+I乙=0.4A+0.2A=0.6A，故D错误；故选C．10．图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是（）A． B． C． D．【考点】伏安法测电阻的探究实验．【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据R x=求出电阻．【解答】解：A、由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接得出R x两端的电压，故此电路图不能测出R x阻值，故A不正确，符合题意．B、由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、R x并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过R x的电流，再根据并联电路的电压特点和欧姆定律即可求出R x阻值，故B正确，不符合题意；C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联求出R x阻值，故C正确，不符合题意．D、开关S都闭合时，电压表测量电源电压；开关S断开时，电压表测量R x两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据I=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x电流等于通过定值电阻电流I x=I0，根据R x=求出电阻，故D正确，不符合题意．故选A．二、填空题（每空1分，共11分）11．导体两端的电压为6V，通过它的电流是0.3A，则该导体的电阻是20 Ω；若导体两端电压变为12V，则通过它的电流为0.6 A；若将电路断开，该导体的电阻为20 Ω．【考点】欧姆定律的变形公式．【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料和长度、横截面积、温度有关，与通过的电流和两端的电压无关．【解答】解：根据I=可得，导体的电阻：R===20Ω；电阻是导体本身的一种性质，与通过的电流和两端的电压无关，若导体两端电压变为12V时，则通过它的电流I′===0.6A，该导体的电阻值仍为20Ω不变．若将电路断开，该导体的电阻还是20Ω．故答案为：20；0.6；20．12．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示．分析图象可知，当导体的电阻为10 Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为2：1 ；实验过程中，小明控制导体两端的电压为 2 V．【考点】探究电流与电压、电阻的关系实验．【分析】（1）分析图象找出对应点的数值求出电阻；（2）根据电压一定时，导体中的电流与其电阻成反比，求出接入电路中的阻值之比；（3）利用I﹣图象，结合欧姆定律求出电压．【解答】解：（1）根据实验的数据绘出了I﹣图象，可知当电流为0.2A时，对应的=0.1，则电阻为R=10Ω；（2）因为电压一定时，导体中的电流与其电阻成反比，故当电流分别为I1=0.25A和I2=0.5A 时，接入电路的导体的电阻之比R1：R2=I2：I1=0.5A：0.25A=2：1；（3）根据I=0.2A，R=10Ω，由I=可得导体两端电压为U=IR=0.2A×10Ω=2V．故答案为：10；2：1；2．13．如图是灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为20 Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为0.35 A．【考点】欧姆定律的应用．【分析】（1）由U﹣I图象找出电压对应的电流，然后由欧姆定律求出电阻的阻值，然后比较两电阻阻值的大小；（2）根据电阻的并联特点求出两电阻并联时电路中的总电阻，再根据欧姆定律求出干路电流．【解答】解：（1）由图象可知，当U=2V时，对应的电流I R=0.1A，由欧姆定律得：R R===20Ω；（2）若将它们并联接在电压为2V的电源两端，由图可知：通过R的电流是0.1A，通过L 的电流是0.25A，由于并联在电路中，干路电流等于各支路的电流之和，所以干路电流是I=I R+I L=0.1A+0.25A=0.35A．故答案为：20；0.35．14．如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为0.2A ，则电源电压是6V ，R2电阻阻值为30Ω．【考点】欧姆定律的应用．【分析】闭合S，断开S1时，电路为R1的简单电路，根据欧姆定律求出电源的电压；若再闭合S1时，两电阻并联，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值【解答】解：由图示电路图可知，闭合S，断开S1时，电路为R1的简单电路，若再闭合S1时，两电阻并联，电流表测干路电流；通过电阻R2的电流：I2=I﹣I1=0.5A﹣0.3A=0.2A；由I=可知，电源电压：U=U1=I1R1=0.3A×20Ω=6V；由I=可知，电阻R2的阻值：R2===30Ω；故答案为：0.2A；6V；30Ω．三、实验探究题（第15题7分，第16题6分，第17题6分）15．在“探究电流与电压的关系”的实验中，电源电压为3V，定值电阻为10Ω，滑动变阻器规格为“10Ω3A”．（1）请你用笔画线代替导线，将图中的实验电路连接完整（导线不能交叉）；（2）合上开关，向左移动滑动变阻器的滑片，电流表的示数将变大（填“变小”“变大”或“不变”）；（3）通过定值电阻电流的变化范围是0.15A～0.3A ；（4）实验数据记录如表，分析实验数据可得：电阻一定时，导体中的电流与导体两端的电压成正比；实验次数1234567电压U/V 1.6 1.8 2.0 2.2 2.4 2.6 2.8电流I/A0.160.180.200.220.240.260.28（5）实验中，如果用小灯泡代替定值电阻进行探究，是否可以？不可以理由是由于灯泡电阻随温度的变化而变化，不是定值．（6）某组同学连接好实物图后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是灯泡断路．【考点】探究电流与电压、电阻的关系实验．【分析】（1）根据电源电压确定电压表量程，把灯泡、电流表、开关串联接入电路，电压表并联在灯泡两端．（2）由电路图可知，电阻R与滑动变阻器串联，电流表测电路电流；当滑片向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况．（3）由电路图可知，当滑片位于最右端时，电阻R与滑动变阻器的最大阻值串联，根据串联电路电阻的特点以及欧姆定律即可求出电路中的最小电流；当滑片位于最左端端时，电路为R的简单电路，根据欧姆定律即可求出电路中的最大电流．（4）此题中实验目的是探究电流与电压的关系，因此要用到控制变量法，把握表中数据的相同点与不同点是得出结论的入手点．（5）探究通过导体的电流与导体两端电压的关系时，要控制电阻阻值保持不变，而灯泡电阻不是定值，随温度的变化而变化，据此分析答题．。
