landmark(蓝马)应用技术及实例(包含测井曲线处理)

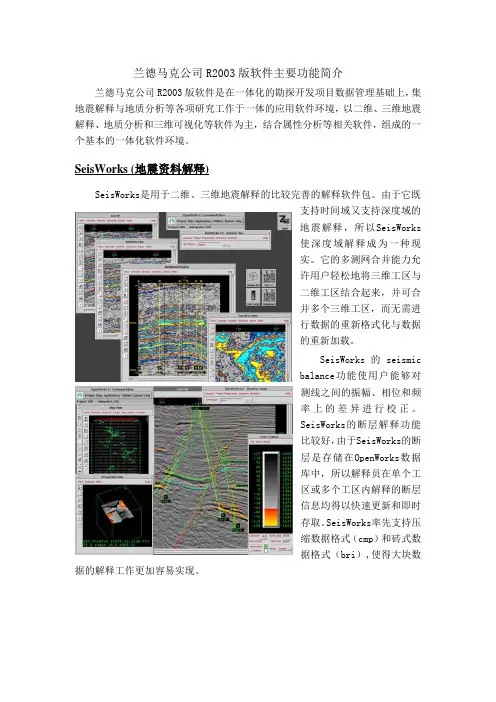

兰德马克公司R2003版软件主要功能简介兰德马克公司R2003版软件是在一体化的勘探开发项目数据管理基础上，集地震解释与地质分析等各项研究工作于一体的应用软件环境，以二维、三维地震解释、地质分析和三维可视化等软件为主，结合属性分析等相关软件，组成的一个基本的一体化软件环境。

SeisWorks (地震资料解释)SeisWorks是用于二维、三维地震解释的比较完善的解释软件包。

由于它既支持时间域又支持深度域的地震解释，所以SeisWorks使深度域解释成为一种现实。

它的多测网合并能力允许用户轻松地将三维工区与二维工区结合起来，并可合并多个三维工区，而无需进行数据的重新格式化与数据的重新加载。

SeisWorks的seismicbalance功能使用户能够对测线之间的振幅、相位和频率上的差异进行校正。

SeisWorks的断层解释功能比较好，由于SeisWorks的断层是存储在OpenWorks数据库中，所以解释员在单个工区或多个工区内解释的断层信息均得以快速更新和即时存取。

SeisWorks率先支持压缩数据格式（cmp）和砖式数据格式（bri）,使得大块数据的解释工作更加容易实现。

PostStack（迭后处理）该软件包源于地震处理软件ProMax的可靠算法，PostStack提供了极为方便使用的迭后处理功能，并为用户提供了管理地震数据的方法。

利用迭后处理，用户可优化其数据使之集中展示目标层段的特征，并实现迭后处理多种方案的比较。

迭后处理以其众多的快速、方便的处理方式为特色，用户无须对数据进行重新格式化或拷贝，并可交互地设计迭后处理流程以实现用户的不同需求。

与SeisWorks的一体化，极大地缩短了数据操作时间，使用户有更多的时间进行数据分析。

PostStack ESP (数据体相干分析)相干体分析是帮助用户识别或解释由于断层、地层岩性变化而引起的地震层位不连续的有利工具。

该方法对于精确油藏描述和生产开发阶段的储层研究极为重要。

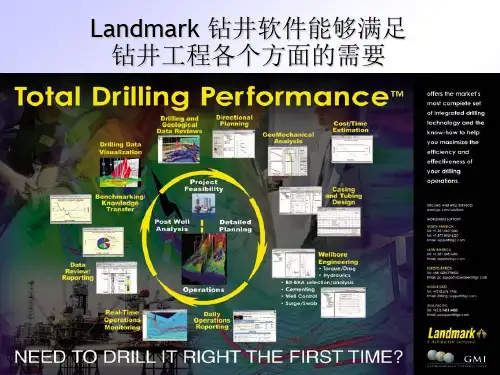

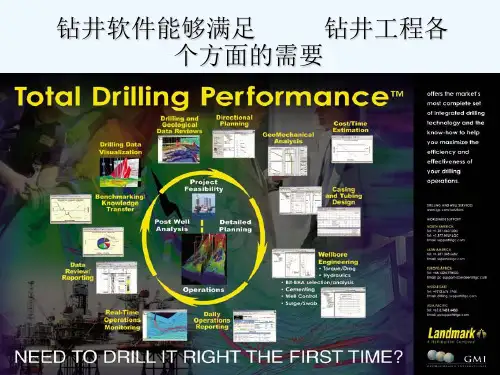

兰德马克公司开发的钻井工程设计和分析系统WELLPLAN日期：2005年07月22日| 来源： | 作者：(1)Cement固井计算对不同性能的多流体系统进行泵入模拟，各临界点的压力计算等。

这套软件是在固井作业过程中对不同液体进行模拟，包括隔离液、前置液和水泥浆。

它可帮助工程师对可能发生的问题进行准备，例如:U-型管效应、压差等，而且可使工程师知道裸眼井段的循环压力不超过地层破裂压力。

经济效益：•发现可能出现的问题，从而增加固井作业的成功率•确保水力封隔器或悬挂器在压差超过一定范围时而不被坐封•计算各特定井深的真实压力•避免由于过高的循环压力而损害或压漏地层特点：•利用流变学原理处理多流体问题•所有泵入液体都可被定义，包括那些被循环出井筒的液体（如：泵入水泥桨前循环“套管容积的120％”）•允许用户指定各种胶塞和放入时间•可计算的有•排量•真实压力•各特定井深的压差•当量循环密度（井底或特定井深的当量密度随时间的变化而变化）•液体在钻具和环空内的体积和高度随时间的变化情况•两种方法模拟单级固井，出口开放－有U型管效应，出口关闭－无U型管效应•模拟U型管效应和预测'无液空间'的长度（真空）•结果输出可为图形和报告，使用者可看到全过程的活动画面•泥浆泵、节流阀和井底的压力报告(2)BHA Drill ahead底部钻具组合分析利用有限单元分析技术预测、模拟和分析各种旋转和导向钻具组合的钻井特性。

兰德马克绘图国际公司利用自身先进的航空技术由对定向钻井和钻具组合特性的研究开始进入石油工业的。

在过去的十年中，我们对这套程序进行了不断的更新完善而且这项工作仍在继续，我们这样作的目的是使我们的软件永远保持领先的位置。

这套软件是利用有限单元法来准确和完整地确定钻具组合的行为。

这个程序所使用的技术是兰德马克公司独创的和专有的。

它由两个部分组成，第一部分是利用非线性、三维有限单元技术来解决所限定钻具组合的结构问题。

Landmark软件培训手册目录一、数据加载(GeoDataLoading) (3)1、建立投影系统 (6)2、建立OpenWorks数据库 (6)3、加载钻井平面位置和地质分层(pick) (6)4、加载钻井垂直位置、时深表、测井曲线和合成地震记录 (9)二、常规解释流程（SeisWorks、TDQ、ZmapPlus） (15)1、SeisWorks解释模块的功能 (16)(1)、三维震工区中常见的文件类型 (16)(2)、用HrzUtil对层位进行管理 (17)2、TDQ时深转换模块 (18)(1)、建速度模型 (18)①、用OpenWorks的时深表做速度模型 (18)②、用速度函数做速度模型 (19)③、用数学方程计算ACSII速度函数文件 (21)(2)、时深（深时）转换 (22)(3)、速度模型的输出及其应用 (28)(4)、基准面的类型 (29)(5)、如何调整不同的基准面 (30)3 、ZmapPlus地质绘图模块 (30)(1)、做图前的准备工作 (32)(2)、用ASCII磁盘文件绘制平面图 (32)(3)、用SeisWorks解释数据绘制平面图................................. (33)(4)、网格运算 (37)(5)、井点处深度校正 (37)三、合成记录制作(Syntool) (37)1 、准备工作 (37)2 、启动Syntool (37)3 、基准面信息 (38)4 、子波提取 (39)5 、应用Checkshot (41)6 、合成地震记录的存储 (44)7 、SeisWelll (45)四、迭后处理/属性提取、聚类分析(PostStack/PAL、Rave (50)1、数据处理模块 (52)2 、相似性预测 (60)(1)、Fscan 相似性分析原理 (61)(2)、导致不相似的因素.... .. (62)3 、属性提取 (63)4 、储层特征可视化与油气预测技术 (73)(1)、数据输入................ .. (74)①、ASCII文件的输入 (74)②、OpenWorks井数据的输入 (74)③、SeisWorks Horizons数据的输入 (75)④、回归模型的输入 (76)(2)、数据分析................ .. (77)五、分频解释(SpecDecomp) (82)1 、分频技术的原理.............................................................. .. (82)2 、分频技术的特点 (83)3 、应用 (84)附：OpenWorks数据库的有关知识 (86)1 、关系数据库的概念………....………………………………………… ..862 、数据库的备份 (87)3 、OpenWorks的文件数据及外设………....…………………………… ..89（1）、用户管理及环境变量 (83)（2）、外部数据文件的存放 (91)（3）、磁带机的配置 (91)一、数据加载（GeoDataLoading）（一）、建立投影系统下面以建立TM投影系统为例：图 （1-4-4e ）（二）、建立OpenWorks数据库（三）、加载钻井平面位置和地质分层（Pick）加载的钻井数据类型：钻井平面位置、地质分层、时深表、井轨迹、测井曲线、合成地震记录等。

Landmark Drillworks 技术说明简介Drillworks是Landmark Engineer’s Desktop钻完井套件中的新成员，替代Presgraf为油田用户提供更方便、高效和更准确的压力分析和预测服务。

应用Drillworks，用户可以轻松完成地层三压力分析；完成井筒稳定性分析；完成从单井分析到区块/盆地地层压力模型的建立，为了解区域地层压力变化趋势提供更有力的工具。

Drillworks是世界上用得最多的地层压力预测分析软件。

它的用户包括绝大部分的石油天然气公司以及服务公司。

无论是钻井工程师、地球物理学家、地质师、岩石物理学家，都能够有效地使用DrillWorks来预测世界各地的三压力变化曲线。

软件可以使用多种数据，包括各种格式的测井数据、地震资料和MWD、LWD数据。

这套软件并不依赖于单一的孔隙压力模型和方法，而是兼容并蓄地含盖了众多的模型和方法，用户可以对症下药，有选择地使用模型来预测特定地质条件下的地层压力。

DrillWorks帮助用户借助各种途径和方法更好地预测钻井前地层的孔隙压力和压裂梯度。

我们意识到现有的数据资料种类繁多，分析方法和模型也是变化多端，不同的方法或模型在不同的地区成绩各异，Drillworks正是为面对现实世界中数据资料不尽人意、而新的方法又层出不穷的用户而设计的。

Drillworks定位Drillworks主要设计为以下技术专家服务：•钻井现场地层压力服务人员：进行现场地层压力预测和分析服务•钻井地质设计人员和钻井工程设计人员：为钻井设计人员提供钻井设计所必须的地层压力数据，并且可能为设计人员提供必以往都更准确可靠的地层压力数据。

•测井技术人员：需要地层压力分析数据•需要地层压力数据的地质专家和地震专家：需要从地震数据和测井数据等各类数据中得到地层压力数据的人员。

Drillworks希望为客户带来以下利益：•减少地层压力带来的直接问题和间接问题•改善井筒环境•提交更精确的井设计，优化套管和泥浆程序设计，优化井身结构设计，优化固井设计•减少井控事故•提高钻井效率，降低非生产时间比例（NPT），缩短井设计周期及建井周期•建立复杂的压力区间模型，并发现区域内异常层段•判断圈闭存在的可能性和完整性，是否可能被破坏•辅助井位设计，减少干井的可能性•缩短勘探开发周期•提供从地层压力、地层应力到地漏分析整个压力流程的综合解决方案和完整、全面、规范的地层压力数据库。

兰德马克地质分析技术基于兰德马克地学综合研究平台，能够任务，具体包括如图六七大部分，完全能够满足日常地质研究的需要。

1、区域地层组合特征分析将测井曲线、录井岩性、岩芯照片、层序-小层划分方案、沉积相划分结论等数据纳入OpenWorks数据库中进行统一管理，使用模版快速的生成数字化、图件要素齐全的单井综合录井图，展示研究区地质认识。

研究区目的层共有两套3级层序、划分出两个亚相、6个微相，地层上部层序岩性以粗粒砾岩为主，为辫状河道沉积；下部层序岩性以泥岩、泥质粉砂岩为主，为辫状三角洲平原沉积。

2、岩性与砂泥岩分析算目的层段的砂岩厚度、泥岩厚度、净毛比等参数，指导沉积相分析工作。

3、精细地层对比通过对曲线颜色进行充填，地质人员能够根据颜色的变化，快速、准确地进行多井连井对比，确定更加准确的地质分层方案。

对不同的地层单元进行充填，展示研究区目的层地层的横向变化趋势。

根据开发生产的需要，利用目的层小层划分方案，自动生成小层连井对比图。

4、利用各种沉积标志和依据，绘制沉积微相展布图1）绘制沉积微相指示图通过单井岩芯分析，利用OpenWorks数据库中现有的沉积相数据、测井曲线、岩性录井数据，在底图上绘制研究区沉积微相指示图，地质研究人员能够直接对单井沉积微相划分方案的合理性、沉积微相的分布趋势进行分析。

2）绘制连井沉积微相剖面根据深度域地震剖面，地震解释结果、单井沉积相分析的结果，绘制连井沉积微相剖面。

3）绘制深度域岩性-地震相对比剖面在深度域将钻井岩性与地震剖面联合对比，形成对研究区目的层更加准确的地质认识。

4）绘制研究区沉积微相展布图综合分析地质要素，结合地震相、地震属性分析得到的认识，绘制研究区目的层的沉积微相展布图。

从图中可以看出研究区目的层上层序共分为8种沉积微相，以辫状河三角洲、滨浅湖沉积为主，主要目标储层为以辫状河道、三角洲前缘砂体。

5、精细构造解释在深度域剖面上，进行精细构造解释，根据解释成果绘制精确的目的层顶面构造图。
