AD7767_cn

  • 格式：pdf
  • 大小：1.07 MB
  • 文档页数：24

ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
AD7767
目录
特性....................................................................................................1 应用....................................................................................................1 功能框图 ...........................................................................................1 概述....................................................................................................1 相关器件 ...........................................................................................1 修订历史 ...........................................................................................2 技术规格 ...........................................................................................3
AD7767/AD7767-1/AD7767-2片内集成数字滤波器(包括线 性相位响应)，通过过采样输入来消除带外噪声。这种过采 样架构还减少了对前端抗混叠滤波的需求。AD7767还具有 一个SYND/PD(同步/关断)引脚，可用于多个AD7767器件 之间的同步。另外，通过SDI引脚还能够实现多个AD7767 器件的菊花链互连结构。
1 最大输出数据速率时的动态范围。
06859-001
SCLK DRDY SDO SDI
图1.
Rev. C
Information furnished by Analog Devices is believed to be accurate and reliable. However, no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rightsofthirdpartiesthatmayresultfromitsuse.Speci cationssubjecttochangewithoutnotice.No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarks and registered trademarks are the property of their respective
AD7766 AD7766-1 AD7766-2
312 kSPS、109 dB动态范围1、片内集成差分放大器 和基准电压缓冲、可变抽取(引脚)
156 kSPS、112 dB动态范围1、片内集成差分放大器 和基准电压缓冲、可变抽取(引脚)
128 kSPS、109.5 dB 1、15 mW、16位INL、串行接口 64 kSPS、112.5 dB 1、10.5 mW、16位INL、串行接口 32 kSPS、115.5 dB 1、8.5 mW、16位INL、串行接口
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700

Fax: 781.461.3113 ©2007–2010 Analog Devices, Inc. All rights reserved.
24位、8.5 mW、109 dB、 128/64/32 kSPS ADC AD7767
特性
过采样逐次逼近(SAR)型架构 高性能交流和直流精度、低功耗
动态范围：115.5 dB(32 kSPS，AD7767-2) 动态范围：112.5 dB(64 kSPS，AD7767-1) 动态范围：109.5 dB(128 kSPS，AD7767) 总谐波失真(THD)：−118 dB 超低功耗 8.5 mW，32 kSPS (AD7767-2) 10.5 mW，64 kSPS (AD7767-1) 15 mW，128 kSPS (AD7767) 高直流精度 24位、无失码(NMC) INL：±3 ppm(典型值)，±7.6 ppm(最大值) 低温漂 零电平误差漂移：15 nV/°C 增益误差漂移：0.4 ppm/°C 片内低通FIR滤波器 线性相位响应 通带纹波：±0.005 dB 阻带衰减：100 dB 2.5 V电源，1.8 V/2.5 V/3 V/3.6 V逻辑接口选项 灵活的接口选项 多器件同步 菊花链功能 关断功能 温度范围：−40°C至+105°C
修订历史
2010年5月—修订版B至修订版C 更改引脚8描述 ................................................................................9 更改表8 ...........................................................................................20 2009年3月—修订版A至修订版B 更改表3的参数tSETTLING...........................................................5 更改表7 ...........................................................................................17 2009年1月—修订版0至修订版A 更改特性部分 ..................................................................................1 更改表2的交调失真(IMD)参数和积分非线性参数................3 更改电源和基准电压部分 ..........................................................16 更改选择SCLK频率部分 .............................................................18 更改图24 .........................................................................................12 更改驱动AD7767部分..................................................................20 更改单端信号源部分 ...................................................................20 增加图41；重新排序 ...................................................................20 更改图42 .........................................................................................21 增加表8；重新排序 .....................................................................20 更换VREF+输入信号部分 .............................................................22 更换图46 .........................................................................................22 2007年8月—修订版0：初始版
AD7767/AD7767-1/AD7767-2采用基于5 V基准电压的2.5 V 电源工作，温度范围是−40°C至+105°C。
相关器件
表1. 24位ADC
产品型号 描述
AD7760
2.5 MSPS、100 dB动态范围1、片内集成差分放大器 和基准电压缓冲、并行、可变抽取
AD7762/ 625 kSPS、109 dB动态范围1、片内集成差分放大器 AD7763 和基准电压缓冲、并行/串行、可变抽取
AD7767/AD7767-1/AD7767-2适用于超低功耗数据采集应 用，例如基于PCI和USB的系统。这些器件具备24位分辨 率、出色的信噪比(SNR)、宽动态范围和高直流精度，非 常适合在较宽的动态范围测量小信号变化的应用。也特别 适用于大的交流或直流输入信号上的小变化应用。在这种 应用中，这些器件能够精确地采集交流和直流信息。
DIGITAL FIR FILTER
SERIAL INTERFACE AND
CONTROL LOGIC
SYNC/PD CS

合集下载

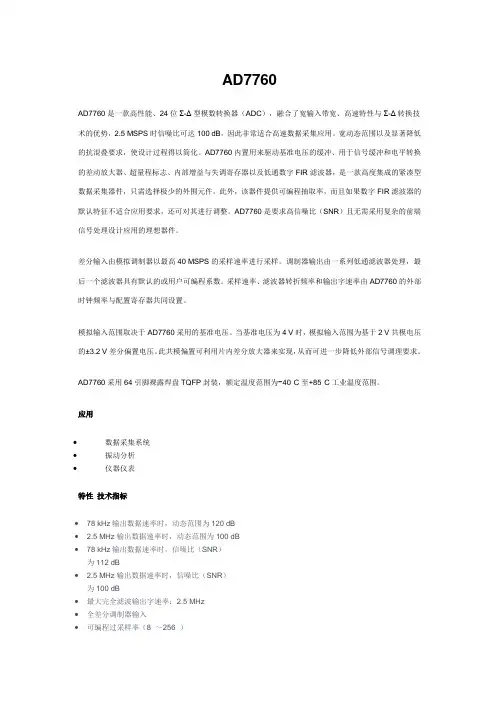

AD7760 介绍

AD7760 介绍

AD7760AD7760是一款高性能、24位Σ-Δ型模数转换器（ADC），融合了宽输入带宽、高速特性与Σ-Δ转换技术的优势，2.5 MSPS时信噪比可达100 dB，因此非常适合高速数据采集应用。

宽动态范围以及显著降低的抗混叠要求，使设计过程得以简化。

AD7760内置用来驱动基准电压的缓冲、用于信号缓冲和电平转换的差动放大器、超量程标志、内部增益与失调寄存器以及低通数字FIR滤波器，是一款高度集成的紧凑型数据采集器件，只需选择极少的外围元件。

此外，该器件提供可编程抽取率，而且如果数字FIR滤波器的默认特征不适合应用要求，还可对其进行调整。

AD7760是要求高信噪比（SNR）且无需采用复杂的前端信号处理设计应用的理想器件。

差分输入由模拟调制器以最高40 MSPS的采样速率进行采样。

调制器输出由一系列低通滤波器处理，最后一个滤波器具有默认的或用户可编程系数。

采样速率、滤波器转折频率和输出字速率由AD7760的外部时钟频率与配置寄存器共同设置。

模拟输入范围取决于AD7760采用的基准电压。

当基准电压为4 V时，模拟输入范围为基于2 V共模电压的±3.2 V差分偏置电压。

此共模偏置可利用片内差分放大器来实现，从而可进一步降低外部信号调理要求。

AD7760采用64引脚裸露焊盘TQFP封装，额定温度范围为−40°C至+85°C工业温度范围。

应用∙数据采集系统∙振动分析∙仪器仪表特性技术指标∙78 kHz输出数据速率时，动态范围为120 dB∙ 2.5 MHz输出数据速率时，动态范围为100 dB∙78 kHz输出数据速率时，信噪比（SNR）为112 dB∙ 2.5 MHz输出数据速率时，信噪比（SNR）为100 dB∙最大完全滤波输出字速率：2.5 MHz∙全差分调制器输入∙可编程过采样率（8×～256×）∙片内差分放大器，用于信号缓冲∙低通有限脉冲响应（FIR）滤波器，具有默认的或用户可编程系数∙调制器输出模式∙超量程提醒位∙数字偏置与增益校正寄存器。

ICP DAS tM-AD8 8通道隔离模拟电压输入模块快速入门指南说明书

ICP DAS tM-AD8 8通道隔离模拟电压输入模块快速入门指南说明书

tM-AD88-channel Isolated Analog Voltage InputModuleQuick Start GuideProduct Website:/tm_ad8.html/dcon_utility_pro.html1. IntroductionThe tM-AD8 is an analog input module that includes 8 single-ended analog input channels and provides a programmable input range on all analog inputs (0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V). It provides a high overvoltage protection of 120 VDC. The sampling rate of the tM-AD8 is adjustable and is available in either fast or normal mode and It also provides 4 KV ESD protection as well as 2500 Vrms intra-module isolation.2. Terminal Assignment3. Block/ Wiring Diagram∙ Use 26-12 AWG wire for signal connections. ∙ Strip the wire to a length of 7±0.5mm. ∙ Use a crimp terminal for wiring.∙ Avoid high-voltage cables and power equipment as much as possible.∙For RS-485 communication, use insulated and twisted pair 24 AWG wire, e.g. Belden 9841.4. Default SettingsDefault settings for the tM AD modules are as follows: 。

AD9777中文资料

AD9777中文资料


FUNCTIONAL BLOCK DIAGRAM
IDAC
AD9777
HALFBAND FILTER 1* 16 16 HALFHALFBAND BAND FILTER 2* FILTER 3*
COS
GAIN DAC SIN
VREF
IMAGE REJECTION/ DUAL DAC MODE BYPASS MUX
OFFSET DAC
DATA ASSEMBLER 16
I AND Q NONINTERLEAVED OR INTERLEAVED DATA
I LATCH
16
16
fDAC/2, 4, 8
SIN
I/Q DAC GAIN/OFFSET REGISTERS
16
Q LATCH
16
16 16 16
WRITE SELECT
MUX CONTROL CLOCK OUT
FILTER BYPASS MUX /2 (fDAC) /2 /2 /2
COS IDAC IOUT
SPI INTERFACE AND CONTROL REGISTERS
PRESCALER
DIFFERENTIAL CLK
* HALF-BAND FILTERS ALSO CAN BE CONFIGURED FOR "ZERO STUFFING ONLY"
元器件交易网
a
16-Bit, 160 MSPS 2؋/4؋/8؋ Interpolating Dual TxDAC+ D/A Converter AD9777*
®
APPLICATIONS Communications Analog Quadrature Modulation Architectures 3G, Multicarrier GSM, TDMA, CDMA Systems Broadband Wireless, Point-to-Point Microwave Radios Instrumentation/ATE GENERAL DESCRIPTION

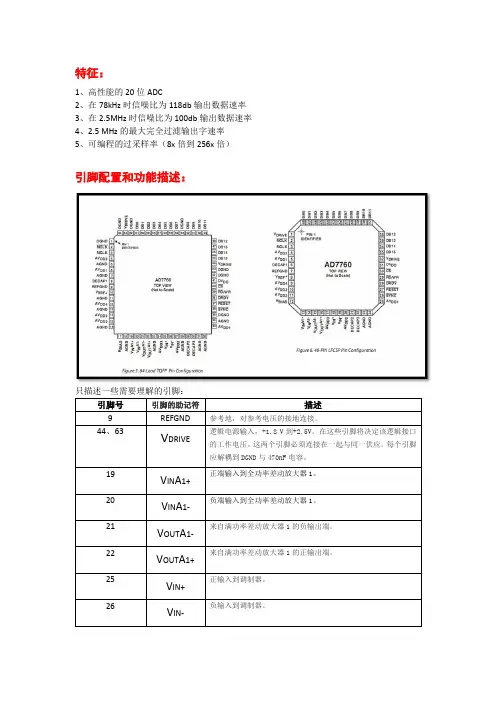

AD7760BSVZ-中文
