九年级物理全册 第十五章 第2节 电流和电路习题课件 新人教版

知识点2：电路的构成、电路图 3．关于电流与电源，下列说法中正确的是( A) A．规定正电荷定向移动的方向为电流方向 B．只有电路断开时，电路中才能有电流 C．只要电路闭合，即使电路中没有电源，电路中也一定有电流 D．只要电路中有电源，即使电路断开，电路中也一定有电流
4．下列电路图符合电路组成的是( C )
13．如图所示电路，闭合开关，出现的现象是__灯__不__亮__，__电__源__损__坏___，将连 错的导线打“×”并改接正确的连线，在图上标出电流的方向。
14．电扇中有一个自动断电的安全装置，如图所示，电扇翻倒时，它 __断__开___电路；竖立时，它___闭__合_____电路。(均选填“断开”或“闭合”)
人教版
第十五章 电流和电路
第2节 电流和电路
1．电流 (1)形成：电荷的_____定__向__移__动_____形成电流。 (2)方向的规定：把____正电荷定向移动的方向规定为电流的方向。 (3)获得持续电流的条件：电路中有_____电__源_，电路是____闭__合__的。
2．电路 (1)电路的组成：一个基本电路由____电__源_、____用__电__器、____开__关_、____导__线_组
Hale Waihona Puke 知识点1：电流 1．关于电流的形成，下列说法中正确的是( D) A．只有正电荷定向移动才能形成电流 B．只有负电荷定向移动才能形成电流 C．只要导体中有电荷就能形成电流 D．金属中的电流是自由电子定向移动形成的
2．干电池的碳棒是_正___极，锌筒是_负___极，用导线把小灯泡、开关与干电 池连成电路，闭合开关后，导线、开关和灯泡中的电流方向是从_碳__棒____流 向__锌__筒____。(后两空均选填“锌筒”或“碳棒”)

电流的形成
闭合开关，小灯泡持续发光，表明有电荷持续 流过小灯泡。
电流的方向
正电荷定向移动的方向规定为电流的方向。
二、电路
1．电路的组成
电源 用电器
导线
开关
Байду номын сангаас
由电源、用电器、导线、开关组成的电流可以流 过的路径叫做电路。
2．电路元件的作用 （1）电 源： （2）用电器： （3）导 线： （4）开 关： 提供电能 消耗电能 输送电能 控制电路
自我测评
7.关于电路中电源的认识，下列说法正确的是（ ） D A．只有干电池和发电机能够提供电能，它们是电源 B．只有干电池才叫电源 C．只有发电机是电源 D．凡是能提供电能的装置都可以作为电源 8、如图，为了能控制灯，开关接入的位置是（ D ） A、一定是A处 B、一定是B处 C、一定是C处 D、A、B、C处都可以 9.根据图中的实物连接图画出电路图， 并标出电流方向。
自我测评
开关 1、由 电源 、用电器、 和导线等元件组成的电流路径叫电路 2、干电池的碳棒是 极，锌筒是________极。 正 3、蓄电用前要充电，充电过程是 _______负 能转化成_____能的过程。 电 化学 4、电路中有电流的条件是：必须有 ______，而且电路是 。 电源 通路 5.如图3所示，电键闭合后，两盏 灯同时发光的电路是（ ） 乙 6、如图所示电路，以下说法 正确池使的是（ ） A．只接通S1灯亮，电铃响 B B．只接通S2灯亮，电铃响 C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响
课堂小结
电 流
电 路
电 路 图
电 路 状 态
第十五章 电流和电路
第2节 电流和电路
学习目标
1．知道电流的形成和电流的方向． 2．知道电路各组成部分的基本作用． 3．知道什么是电路的通路、开路，知道短路及其 危害． 4．能画出常见的电路元件的符号和简单的电路 图． 5．会画简单电路的电路图和根据简单的电路图连 接电路. 重点和难点: 会画简单电路的电路图和根据简单的电路图连接电 路.

图15.2－3
方法点拨：根据实物图画电路图，一般采用电流流向法 ，即 从电源的正极出发依次画出各电路元件。要求：①用统一的符号； ②符号和实物要对应，元件分布均匀，不画在拐角处； ③电路图 最好呈矩形，导线要横平竖直。
电路图
3.根据图15.2-4甲的所示的电路图，把图乙的电路元件用笔画 连接起来。
让工人阶层的恶性竞争、工资水平无限下降；才能让贪婪的资本节约更多成 本，获得更多利润。
穷人的一次失败，为了还债可能一辈子都翻不了身，为还债一辈子送外卖。 你将不再会有精力去思考和投机。穷人的失败可能断送了他所有暴富的机遇和时 间，让不确定的人生瞬间确定下来，让充满无限可能的人生可能性逐渐缩小。这 是赤裸裸的现实。
把这段话反复读二十遍！！参透股市的本质！不然你永远是底层的韭菜！！ 股市崩盘？钱到底去哪了？是蒸发了吗？还是被某些人赚走了？举个例子：一开始一股值一块钱，
从一块炒到十块中间经历了九次倒手，每个人赚一块，第十个人经历暴跌，一块钱卖出去了，等于 他承担了前面九个人的利润，所以钱并没有蒸发。
钱只不过实现了换手，从一些人的手里转移到另一些人的手里。股价从一开始上涨，就是一个泡沫 不断被吹大的过程。泡沫扩大的过程中，每一个抓住机会上车的人都会从中赚一笔钱，直至最后泡 沫破裂，没有及时下车并且持有泡沫的人，将承担崩盘造成的所有损失。
所以，越穷的人越应该保守和谨慎。但很多人都有这样的逻辑：我一无所有， 哪怕失败也不过继续做穷人。所以穷人没负担，所以穷人可以失败无数次。 这 种意识是很可怕的。
人们常常有两个逻辑错误。 我认为应该避免： 第一：我很穷。失败了不过继续做穷人，所以我不怕失败，所以我失败的机会很多。 这种观念是很可怕的。穷人的失败会严重降低你现有的生活质量，让你惨上更惨， 雪上加霜，甚至妻离子散，走投无路。

6.如图15-2-24所示是某种电扇中自动断电的安全装置，其内部小金属球可以自由移动。当电扇倒立时，电路为______路；当电扇正立时，电路为______路。（均选填“断”“短”或“通”）
挑战自我
7.如图15-2-25所示电路中，用导线连接下列两点后，会导致电路短路的是（ ）
A．a、cB．b、c
C．b、dD．d、e

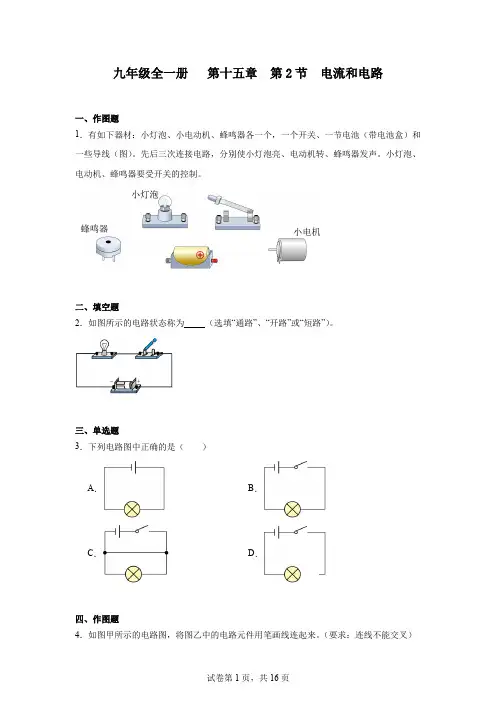

第2节电流和电路
小试身手

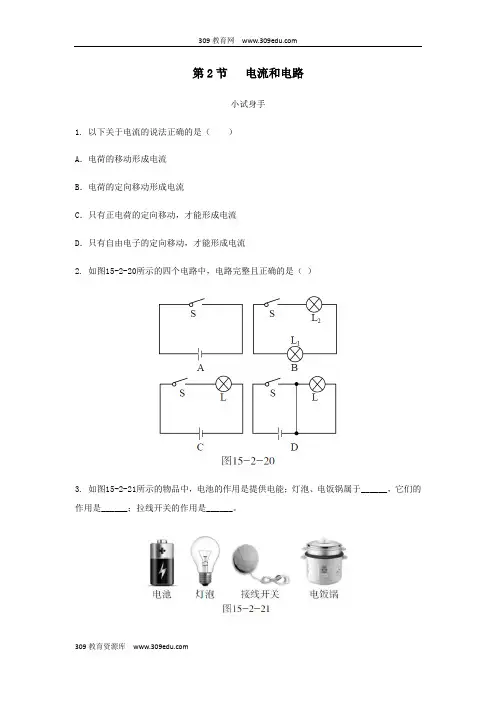

1.以下关于电流的说法正确的是（ ）
