基于VHDL语言的秒表综合设计

内容1、总体设计要求具有启动停止功能；计时器能显示0.01s的时间；计时器最长计时时间为24h；具有复位功能在任何情况下按复位键秒表无条件清零；2、系统功能描述本次课程设计通过VHDL做的秒表主要有以下的功能：（1）在下载到实验箱后，打开开始开关才能开始计时；（2）在开始开关打开后，能够通过另一个开关进行暂停；（3）再按下清零键后能够清零，并且是在任何条件下都能清零；（4）能够精确到0.01秒，更加精确的计时3、系统设计方案论述，画出顶层电路图及功能分割图，并说明之间的联系或功能。

先是将100进制计数器、60进制计数器、60进制计数器和24进制计数器连接，将100进制计数器的进位接到60进制计数器的CLK输入端上，然后将60进制的进位连接到另一个60进制的CLK输入端上，然后将已将连接进位的60进制计数器的几位连接到24进制计数器的输入端口CLK上，24进制的仅为端悬空，这就是秒表的主体。

当100进制计数器进位端口为1时，与之相连的60进制计数器开始工作，当进位为0时停止工作，剩余两个计数器的工作原理与之相同。

将100进制计数器、两个60进制计数器和24进制计数器的en端口相连并连接到input得输入端口上，并且将他们的cir连接到一起也连接到input 的输入端口上，这样就实现了暂停和清零的功能，并且秒表的精确度为0.01。

在100进制的输入端口处还剩下一个clk端口，将两个输入端口通过一个与门与之相连，其中一个接入clk信号，而另一个就可当做一个开关，实现开始的功能，并且能够暂停。

将100进制计数器、两个60进制的计数器和24进制计数器的输出端分别接到8选1的数据选择器的输入端上，并且按高低位接好，而八进制的选择功能是通过一个8进制的不管计数来实现的，所以在8选1的数据选择器的sel 输入端端口接到8进制计数器的输出端上，而八进制的输入端口上，通过两个输入端input，一个接扫描频率，另一个通过一个开关来控制8进制的工作，并且清零端接1使它的清零作用失效。

案例一秒表一、案例说明1.功能描述（1）.设计一块用数码管显示的秒表。

（2）.能够准确地计时并显示。

（3）.开机显示00.00.00。

（4）.用户可随时清零、暂停、计时。

（5）.最大计时59分钟，最小精确到0.01秒。

2.可选器件EPM7128S、共阴极七段数码管、发光二极管、按键开关、电阻、电容。

二、硬件电路结构图数字显示的秒表总体框图如图所示：图带数字显示的秒表总体框图三、软件设计Library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity watch isport(sel: out std_logic_vector(6 downto 1);seg: out std_logic; --开始、停止计数。

reset: in std_logic);end watch;architecture behave of watch issignal num1:std_logic_vector(3 downto 0);signal num2:std_logic_vector(3 downto 0);signal num3:std_logic_vector(3 downto 0);signal num4:std_logic_vector(3 downto 0);signal num5:std_logic_vector(3 downto 0);signal num6:std_logic_vector(3 downto 0);signal num:std_logic_vector(3 downto 0);signal numlet:std_logic_vector(2 downto 0);signal count:std_logic_vector(17 downto 1);signal selsig:std_logic_vector(6 downto 1);signal segsig:std_logic_vector(7 downto 0);signal cp1:std_logic;signal cp3:std_logic;beginprocess(cp2) --分频。

一、设计题目：基于VHDL语言的电子秒表设计（可调时，有闹钟、定时功能）二、设计目的：⑴掌握较复杂的逻辑设计和调试⑵学习用原理图+VHDL语言设计逻辑电路⑶学习数字电路模块层次设计⑷掌握QuartusII软件及Modelsim软件的使用方法三、设计内容：（一）设计要求1、具有以二十四小时计时、显示、整点报时、时间设置和闹钟的功能。

2、设计精度要求为1S。

（二）．系统功能描述1 . 系统输入：系统状态及校时、定时转换的控制信号为k、set、ds；时钟信号clk,采用实验箱的50MHz；系统复位信号为reset。

输入信号均由按键产生。

系统输出：8位LED七段数码管显示输出，蜂鸣器声音信号输出。

多功能数字钟系统功能的具体描述如下：2. 计时：set=1，ds=1工作状态下，每日按24h计时制计时并显示，蜂鸣器无声，逢整点报时。

3. 校时：在set=0,ds=0状态下，按下“k键”，进入“小时”校准状态，之后按下“k键”则进入“分”校准状态，继续按下“k键”则进入“秒校准”状态，之后如此循环。

1）“小时”校准状态：在“小时”校准状态下，显示“小时”数码管以1Hz的频率递增计数。

2）“分”校准状态：在“分”校准状态下，显示“分”的数码管以1Hz的频率递增计数。

3）“秒”复零状态：在“秒复零”状态下，显示“分”的数码管以1Hz的频率递增计数。

4. 整点报时：蜂鸣器在“59”分钟的第50—59，以1秒为间隔分别发出1000Hz，500Hz的声音。

5. 显示：采用扫描显示方式驱动8个LED数码管显示小时、分、秒。

闹钟：闹钟定时时间到，蜂鸣器发出交替周期为1s的1000Hz、500Hz的声音，持续时间为一分钟；6. 闹钟定时设置:在set=0,ds=1状态下，按下“k”，进入闹钟的“时”设置状态，之后按下“k键”进入闹钟的“分”设置状态，继续按下“k 键”则进入“秒”设置状态, 之后如此循环。

1）闹钟“小时”设置状态：在闹钟“小时”设置状态下，显示“小时”的数码管以1Hz 的频率递增计数。

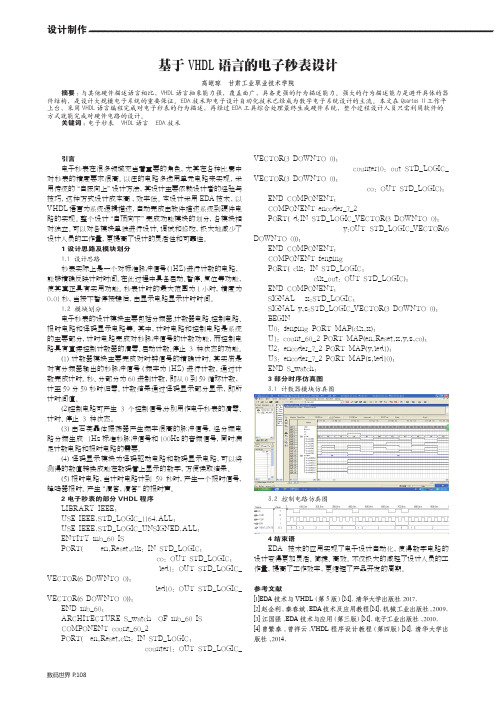

设计制作数码世界 P.108基于VHDL语言的电子秒表设计高皑琼 甘肃工业职业技术学院摘要:与其他硬件描述语言相比，VHDL语言抽象能力强，覆盖面广，具备更强的行为描述能力。

强大的行为描述能力是避开具体的器件结构，是设计大规模电子系统的重要保证。

EDA技术即电子设计自动化技术已经成为数字电子系统设计的主流。

本文在QuartusⅡ工作平上台，采用VHDL语言编程完成对电子秒表的行为描述，再经过EDA工具综合处理最终生成硬件系统，整个过程设计人员只需利用软件的方式就能完成对硬件电路的设计。

关键词;电子秒表 VHDL语言 EDA技术引言电子秒表在很多领域充当着重要的角色，尤其在各种比赛中对秒表的精度要求很高。

以往的电路多选用单元电路来实现，采用传统的“自底向上”设计方法，其设计主要依赖设计者的经验与技巧，这种方式设计成本高,效率低。

本设计采用EDA技术，以VHDL语言为系统逻辑描述，自动完成由软件描述系统到硬件电路的实现。

整个设计“自顶向下”完成功能模块的划分，各模块相对独立。

可以对各模块单独进行设计、调试和修改，极大地减少了设计人员的工作量，更提高了设计的灵活性和可靠性。

1 设计思路及模块划分1.1 设计思路秒表实际上是一个对标准脉冲信号（1HZ）进行计数的电路，能够精确反映计时时间。

在此过程中具备启动、暂停、复位等功能，使其真正具有实用功能。

秒表计时的最大范围为1小时，精度为0.01秒，当按下暂停按键后，由显示电路显示计时时间。

1.2 模块划分电子秒表的设计模块主要包括分频器、计数器电路、控制电路、报时电路和译码显示电路等。

其中，计时电路和控制电路是系统的主要部分，计时电路完成对秒脉冲信号的计数功能，而控制电路具有直接控制计数器的清零、启动计数、停止 3 种状态的功能。

(1）计数器模块主要完成对时钟信号的精确计时。

其实质是对有分频器输出的秒脉冲信号（频率为1HZ）进行计数，通过计数完成计时。

秒、分部分为60进制计数，即从0到59循环计数，计至59分59秒时归零。

实验：vhdl秒表设计报告一、实验目的：秒表的逻辑结构比较简单，它主要由、显示译码器、分频器、十进制计数器、六进制计数器组成。

秒表实现功能：计时范围60s。

可以用4个键（k0-k3）控制计数器实现清零，开始，暂停，结束功能。

清零键k0：当k0按下后，计数器清零，显示为0.开始键k1：k1按下后，开始计数暂停键k2：k2按下后，显示暂停，但计数器继续在行走。

结束键k3：k3按下后，计数器停止，显示最终的时间。

二、结构组成：1、一个十进制计数器：用来对秒时钟进行计数；2、一个六进制计数器：用来分别对十秒进行计数；3、分频率器：用来产生1hz的计数脉冲；4、状态控制器：对秒表各状态的控制。

设计为4个状态s1,s2,s3,s4.三、实验内容及步骤：1、用vhdl语言实现各小功能模块设计。

并仿真无误，生成模块符号。

2、设计顶层原理图文件。

3、综合编译并仿真，实现特定功能。

4、下载到硬件上，确保设计的正确。

四、实验源代码如下：1,分频器模块:功能：产生秒时钟。

原理图如下源代码vhdl语言如下：library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity div isport(inclk:in std_logic;outclk:out std_logic:='0');end;architecture behave of div issignal temp:integer range 0 to 99999;signal internal:std_logic:='0';beginprocess(inclk)beginif inclk'event and inclk='1'thenif temp=10thentemp<=0;internal<=not internal;else temp<=temp+1;end if;outclk<=internal;end if;end process;end behave;2，十进制计数器模块原理图：十进制vhdl源码：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt10 isport(clk,clr,en:in std_logic;q:buffer std_logic_vector(3 downto 0);c10:out std_logic);end;architecture behave of cnt10 isbeginprocess(clr,clk)beginif clr='0'then q<="0000";elsif clk'event and clk='1'thenif en='1'thenif q<9else q<="0000";end if;end if;end if;end process;process(q)beginif q="0000"then c10<='1';else c10<='0';end if;end process;end;3，六进制计数模块原理图源代码：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt6 isport(clk,clr,en:in std_logic;q:buffer std_logic_vector(2 downto 0);c6:out std_logic);end;architecture behave of cnt6 isbeginprocess(clr,clk)beginif clr='0'then q<="000";elsif clk'event and clk='1'thenif en='1'thenif q<5else q<="000";end if;end if;end if;end process;process(q)beginif q="000"then c6<='1';else c6<='0';end if;end process;end;4，十进制锁存原理图：代码：library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity suo isport(inp:in std_logic_vector(3 downto 0);suo:in std_logic;--stop:in std_logic;clr:in std_logic;outp:out std_logic_vector(3 downto 0)); end;architecture behave of suo issignal temp:std_logic_vector(3 downto 0);signal temp1:std_logic_vector(3 downto 0); beginprocess(suo)beginif suo'event and suo='0'then temp<=inp;end if;end process;process(inp,clr)beginif clr='0' then outp<="0000";elsif suo='1' then outp<=inp;else outp<=temp;end if;end process;end behave;5，六进制锁存原理图：Vhdl语言：library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity suo6 isport(inp:in std_logic_vector(2 downto 0);suo:in std_logic;clr:in std_logic;clk:in std_logic;outp:out std_logic_vector(3 downto 0)); end;architecture behave of suo6 issignal temp:std_logic_vector(3 downto 0); beginprocess(suo)beginif suo'event and suo='0'then temp<='0'&inp; --temp1<=temp;end if;end process;process(clr,clk)beginif clr='0' then outp<="0000";elsif clk'event and clk='1'thenif suo='1' then outp<='0'&inp;else outp<=temp;end if;end if;end process;end behave;6，状态机控制器原理图：Vhdl语言：library ieee;use ieee.std_logic_1164.all;entity key isport(clk:in std_logic;k:in std_logic_vector(3 downto 0);suo:out std_logic;clr:out std_logic;--stop:out std_logic;en:out std_logic);--_vector(2 downto 0)); end;architecture behave of key istype statetype is (s0,s1,s2,s3);signal state:statetype:=s0;beginprocess(clk)beginif clk'event and clk='1'thencase state iswhen s0=> if k(1)='0'then state <=s1;else state <=s0;end if;when s1=> if k(0)='0'then state <=s0;elsif k(2)='0' then state <=s2;elsif k(3)='0' then state <=s3;else state <=s1;end if;when s2=> if k(1)='0'then state <=s1;elsif k(3)='0' then state <=s3;else state <=s2;end if;when s3=> if k(0)='0'then state <=s0;else state <=s3;end if;when others=>null;end case;end if;end process;process(clk)beginif clk'event and clk='1'thencase state iswhen s0=> en<='0'; suo<='0'; clr<='0';when s1=> en<='1'; suo<='1'; clr<='1';when s2=> en<='1'; suo<='0'; clr<='1';when s3=> en<='0'; suo<='1'; clr<='1';when others=> null;end case;end if;end process;end;五，顶层原理图文件：六，仿真结果结果分析：k0为0时，清零初始化。

数字秒表设计系别：电子通信工程系专业：电子信息工程班级：学号：姓名：数字秒表（基于verilong语言编程）课程设计一、设计要求用verilong语言编写程序，结合实际电路，设计一个4位LED数码显示“秒表”，显示时间为99.9~00.0秒，每秒自动减一，精度为0.1。

另设计一个“开始”按键和一个“复位”按键。

再增加一个“暂停”按键。

按键说明：按“开始”按键，开始计数，数码管显示从99.9开始每秒自动减一；按“复位”按键，系统复位，数码管显示99.9；按“暂停”按键，系统暂停计数，数码管显示当时的计数。

二、设计目的1、通过本次课程设计加深对verilong语言课程的全面认识、复习和掌握，对EPM7064芯片的应用达到进一步的了解。

2、掌握定时器、外部中断的设置和编程原理。

3、通过此次课程设计能够将软硬件结合起来，对程序进行编辑，调试。

使其能够通过电脑下载到芯片，正常工作。

4、实际操作Quartus II软件，复习巩固以前所学知识。

三、总体设计本秒表系统具有复位、暂停、秒表计时等功能。

clk为系统工作时钟，采用Altera DE2上的50M时钟信号，经过分频器产生秒表计时周期为0.01s的时钟，再经过计数器，分别对秒表的百分位、十分位、秒、秒十位、分、分十位进行计数。

onoff为启动/暂停控制信号，当它为0时，启动计时，当它为1时，计时暂停。

clr为复位信号，当该信号有效时，计数器和译码清零，此时数码管显示输出为00：00：00。

在总体电路图中，根据设计要求，需要两个输入控制信号onoff和clr。

由于开发板上除了拨动开关就是瞬时的按键开关,且按键开关平时都呈高电平,按一下为低电平。

故在实际测试时采用了拨动开关SW0来控制秒表的启动/暂停，通过KEY0来控制秒表的清零。

四、设计思路描述该实验要求进行计时并在数码管上显示时间，通过相关软件Quartus II编译，利用JTAG 下载电路到核心芯片，驱动硬件工作。

VHDL语言课程设计-秒表设计一、设计实验目的：在MAX+plusII软件平台上，熟练运用VHDL语言，完成数字时钟设计的软件编程、编译、综合、仿真，使用EDA实验箱，实现数字秒表的硬件功能。

二、设计实验说明及要求：1、数字秒表主要由：分频器、扫描显示译码器、一百进制计数器、六十进制计数器（或十进制计数器与6进制计数器）、十二进制计数器（或二十四进制计数器）电路组成。

在整个秒表中最关键的是如何获得一个精确的100H Z计时脉冲，除此之外，数字秒表需有清零控制端，以及启动控制端、保持保持，以便数字时钟能随意停止及启动。

2、数字秒表显示由时（12或24进制任选）、分（60进制）、秒（60进制）、百分之一秒（一百进制）组成，利用扫描显示译码电路在八个数码管显示。

3、能够完成清零、启动、保持（可以使用键盘或拨码开关置数）功能。

4、时、分、秒、百分之一秒显示准确。

三、我的设计思路：1、四个十进制计数器：用来分别对百分之一秒、十分之秒、秒和分进行计数；2、两个6进制计数器：用来分别对十秒和十分进行计数；3、一个24进制计数器，用来对小时进行计数；3、分频率器：用来产生100Hz的计数脉冲；4、显示译码器：完成对显示译码的控制。

四、设计过程：1.分频器：由10MHz变为100Hz，10MHz的周期是10的（-7）次方，而100Hz 的周期是10的（-2）次方，而且方波是高低相间，只有高电平有效，所以100Hz 的周期需要取一半，即0.02秒，这样算出的分频倍数就是50000分频器代码：将10MHz脉冲变成100Hz程序：library ieee;use ieee.std_logic_1164.all;entity fenpin isport(clr,clk: in bit;q: buffer bit);end fenpin;architecture a of fenpin issignal counter:integer range 0 to 49999;beginprocess(clr,clk)beginif (clk='1' and clk'event) thenif clr='1' thencounter<=0;elsif counter=49999 thencounter<=0;q<= not q;elsecounter<=counter+1;end if;end if;end process；end a;分频器的仿真图：2.十进制计数器：原理为加法计数器，从0加到9，计到10个数时由cout进位程序：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity c10 isport(clr,start,clk: in bit;daout: out std_logic_vector(3 downto 0)); end c10;,architecture a of c10 issignal temp:std_logic_vector(3 downto 0); begindaout<=temp;process(clk,clr)beginif clr='1' thentemp<="0000";cout<='0';elsif (clk'event and clk='1') thenif start='1' thenif temp>="1001" thentemp<="0000";cout<='1';elsetemp<=temp+1;cout<='0';end if;end if;end process;end a;十进制计数器仿真图：3.六进制计数器：原理为加法计数器，从0 加到5计到第六个数时由cout进位。

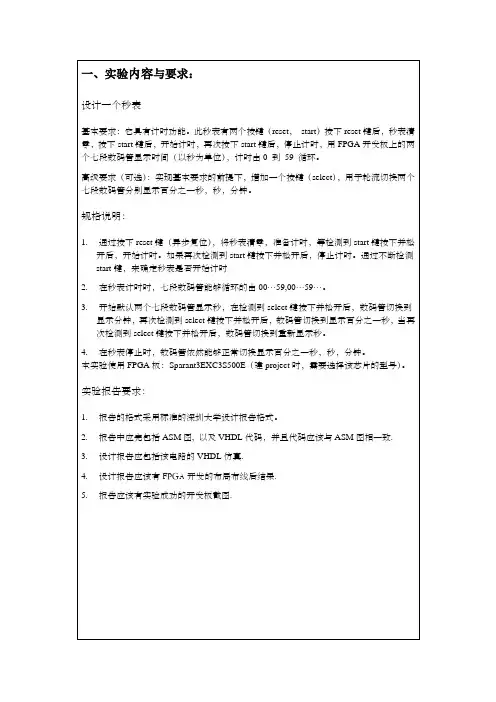

是
rst 是系统复位信号标志，strt 是时钟clock模块是否继续计时的标志
否
否
（4）两个七段数码管的驱动
由秒表时钟运行产生的时间out_time，作为数据的输入，
高四位数字由led_b0显示，低四位数字由led_b1显示，
对系统时钟进行2^19倍分频，控制led_b0 和led_b1 的显示，以及对
out_time高四位和低四位的选择，输送到四位的数组reg_data
对reg_data进行译码，得到八位的字符组放在led_seg里
再对led_srck进行8分频，控制led_seg数据逐个赋给led_data
对系统时钟进行64倍的分频，输出移位信号led_srck，移位工作频率约为1M 对led_srck进行32倍分频，输出存储信号led_rck，
使能信号led_oe 始终有效
（5）按键去抖动设计
对按键信号使用两个D触发器进行延时2个时钟周期，达到去抖动的目的对按键信号进行三个时钟周期的延时，来辅助使按键在放开的时候有效
（2）复位之后进入停止计时状态，此时数码管显示秒
（4）第二次按下并松开start后计时停止（5）按下并松开select后，转换到显示分钟
（7）第三次按下并松开select后，转换到显示秒（8）由下图可以看出led_b0,led_b1的显示转换
