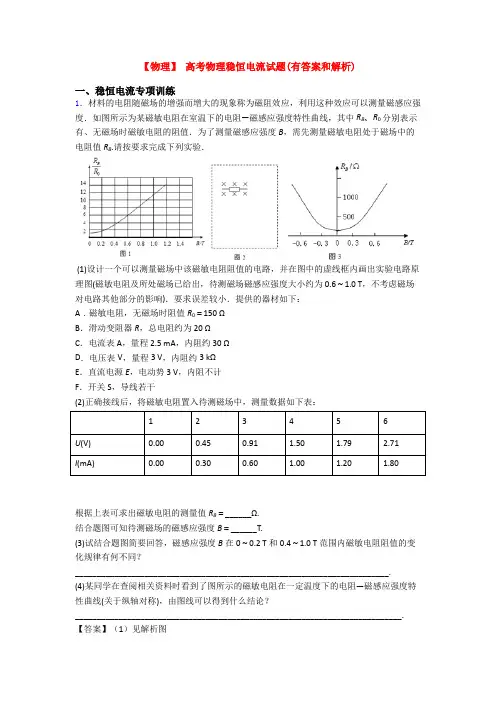

【物理】高考物理稳恒电流试题(有答案和解析)一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．3．如图所示，一根有一定电阻的直导体棒质量为、长为L ，其两端放在位于水平面内间距也为L 的光滑平行导轨上，并与之接触良好；棒左侧两导轨之间连接一可控电阻；导轨置于匀强磁场中，磁场的磁感应强度大小为B ，方向垂直于导轨所在平面，时刻，给导体棒一个平行与导轨的初速度，此时可控电阻的阻值为，在棒运动过程中，通过可控电阻的变化使棒中的电流强度保持恒定，不计导轨电阻，导体棒一直在磁场中。

高中物理稳恒电流试题经典及解析一、稳恒电流专项训练1．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ．（a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F 安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明）【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】（1）（a ）电流Q I t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ=柱体体积V Sl =柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝ 设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆又压力Ft p =∆ 由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．2．一电路如图所示，电源电动势E=28v ，内阻r=2Ω，电阻R1=4Ω，R2=8Ω，R3=4Ω，C 为平行板电容器，其电容C=3.0pF ，虚线到两极板距离相等,极板长L=0.20m ，两极板的间距d=1.0×10-2m ．（1）闭合开关S 稳定后，求电容器所带的电荷量为多少?（2）当开关S 闭合后，有一未知的、待研究的带电粒子沿虚线方向以v0=2.0m/s 的初速度射入MN 的电场中，已知该带电粒子刚好从极板的右侧下边缘穿出电场，求该带电粒子的比荷q/m （不计粒子的重力，M 、N 板之间的电场看作匀强电场，g=10m/s 2）【答案】（1）114.810C -⨯ （2）46.2510/C kg -⨯ 【解析】 【分析】【详解】（1）闭合开关S 稳定后，电路的电流：12282482E I A A R R r ===++++； 电容器两端电压：222816R U U IR V V ===⨯=；电容器带电量： 12112 3.01016 4.810R Q CU C C --==⨯⨯=⨯（2）粒子在电场中做类平抛运动，则：0L v t =21122Uq d t dm=联立解得46.2510/q C kg m-=⨯3．如图所示，水平轨道与半径为r 的半圆弧形轨道平滑连接于S 点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一个块相互正对的水平金属板P 、Q ，两板间的距离为D .半圆轨道的最高点T 、最低点S 、及P 、Q 板右侧边缘点在同一竖直线上.装置左侧有一半径为L 的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B 的匀强磁场，一个根长度略大于L 的金属棒一个端置于圆环上，另一个端与过圆心1O 的竖直转轴连接，转轴带动金属杆逆时针转动(从上往下看)，在圆环边缘和转轴处引出导线分别与P 、Q 连接，图中电阻阻值为R ，不计其它电阻，右侧水平轨道上有一带电量为+q 、质量为12m 的小球1以速度052gr v =，向左运动，与前面静止的、质量也为12m 的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P 、Q 板正对区域间才存在电场.重力加速度为g .(1)计算小球1与小球2碰后粘合体的速度大小v ；(2)若金属杆转动的角速度为ω，计算图中电阻R 消耗的电功率P ；(3)要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，计算金属杆转动的角速度的范围.【答案】(1) 52gr v = (2) 2424B L P Rω= (3) 2mgd qBL ≤ω≤27mgd qBL 【解析】【分析】【详解】(1)两球碰撞过程动量守恒，则0111()222mv m m v =+ 解得52gr v =(2)杆转动的电动势21122BLv BL L BL εωω==⨯= 电阻R 的功率22424B L P R R εω==(3)通过金属杆的转动方向可知：P 、Q 板间的电场方向向上，粘合体受到的电场力方向向上．在半圆轨道最低点的速度恒定，如果金属杆转动角速度过小，粘合体受到的电场力较小，不能达到最高点T ，临界状态是粘合体刚好达到T 点，此时金属杆的角速度ω1为最小，设此时对应的电场强度为E 1，粘合体达到T 点时的速度为v 1．在T 点，由牛顿第二定律得211v mg qE m r-= 从S 到T ，由动能定理得2211112222qE r mg r mv mv ⋅-⋅=- 解得12mg E q= 杆转动的电动势21112BL εω=两板间电场强度11E d ε=联立解得12mgd qBL ω= 如果金属杆转动角速度过大，粘合体受到的电场力较大，粘合体在S 点就可能脱离圆轨道，临界状态是粘合体刚好在S 点不脱落轨道，此时金属杆的角速度ω2为最大，设此时对应的电场强度为E 2．在S 点，由牛顿第二定律得22v qE mg m r-= 杆转动的电动势22212BL εω=两板间电场强度22E d ε=联立解得227mgd qBL ω= 综上所述，要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，金属杆转动的角速度的范围为：227mgd mgd qBL qBL ω≤≤.4．如图所示，固定的水平金属导轨间距L =2 m ．处在磁感应强度B =4×l0-2 T 的竖直向上的匀强磁场中，导体棒MN 垂直导轨放置，并始终处于静止状态．已知电源的电动势E =6 V ，内电阻r =0.5 Ω，电阻R =4.5 Ω，其他电阻忽略不计．闭合开关S ，待电流稳定后，试求： （1）导体棒中的电流；（2）导体棒受到的安培力的大小和方向．【答案】（1）1.2 A；（2）0.096 N，方向沿导轨水平向左【解析】【分析】【详解】(1)由闭合电路欧姆定律可得：I=64.50.5EAR r=++=1.2A(2)安培力的大小为：F=BIL=0.04×1.2×2N=0.096N安培力方向为沿导轨水平向左5．如图所示，已知R3＝3Ω，理想电压表读数为3v，理想电流表读数为2A，某时刻由于电路中R3发生断路，电流表的读数2．5A，R1上的电压为5v，求：（1）R1大小、R3发生断路前R2上的电压、及R2阻值各是多少？（R3发生断路时R2上没有电流）（2）电源电动势E和内电阻r各是多少？【答案】（1）1V 1Ω（2）10 V ；2Ω【解析】试题分析：（1）R3断开时电表读数分别变为5v和2．5A 可知R1=2欧R3断开前R1上电压U1=R1I=4VU1= U2 + U3所以 U2=1VU2：U3 = R2：R3 =1:3R2=1Ω（2）R3断开前总电流I1=3AE = U1 + I1rR3断开后总电流I2=2．5AE = U 2 + I 2r联解方程E= 10 V r=2Ω考点：闭合电路的欧姆定律【名师点睛】6．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L + 【解析】【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgE I R r=+ 得 EBL R r mg=- （2）由 220B L v mg R = 得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLs qIt R ==得44220220B L s m gR t mgR B L += （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t ∆∆∆∆=====∆∆∆∆ mg-BIL=ma得22mg a m CB L =+=常数 所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的．v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=-- 解得：2222mgsCB L E m cB L ∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．7．如图所示电路中，R 1=6 Ω，R 2=12 Ω，R 3=3 Ω，C =30 μF ，当开关S 断开，电路稳定时，电源总功率为4 W ，当开关S 闭合，电路稳定时，电源总功率为8 W ，求：(1)电源的电动势E 和内电阻r ；(2)在S 断开和闭合时，电容器所带的电荷量各是多少？【答案】（1）8V ,1Ω （2）1.8×10﹣4C ,0 C【解析】【详解】（1）S 断开时有：E=I 1（R 2+R 3）+I 1r…①P 1=EI 1…②S 闭合时有：E=I 2（R 3+1212R R R R +）+I 2r…③ P 2=EI 2…④由①②③④可得：E=8V ；I 1=0.5A ；r=1Ω；I 2=1A（3）S 断开时有：U=I 1R 2得：Q 1=CU=30×10-6×0.5×12C=1.8×10-4CS 闭合，电容器两端的电势差为零，则有：Q 2=08．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求：（1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量；（3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J 【解析】【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解．【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s感应电动势为：E 1=BL v 1根据欧姆定律有：E 1=I (R MN + R PQ )根据P =I 2 R PQ代入数据解得：B =2T(2)当t ＝6 s 时，设MN 的速度为v 2，则速度为：v 2＝at ＝6 m/s感应电动势为：E 2＝BLv 2＝12 V根据闭合电路欧姆定律：224MNPQE I A R R ==+ 安培力为：F 安＝BI 2L ＝8 N规定沿斜面向上为正方向，对PQ 进行受力分析可得：F 2＋F 安cos 37°＝mg sin 37°代入数据得：F 2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN 棒做变加速直线运动，当x ＝5 m 时，v ＝0.4x ＝0.4×5 m/s ＝2 m/s因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比， 安培力做功：12023MN PQ BLv W BL x J R R =-⋅⋅=-+安 【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．9．为了检查双线电缆CE 、FD 中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。

高考物理最新电磁学知识点之稳恒电流专项训练解析含答案一、选择题1．在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，r < R1，C为电容器，电流表、电压表为理想电流表和理想电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是（）A．电压表示数变小，电流表示数变小B．电容器C所带电荷量增多C．电源的输出功率增大，效率降低D．a点的电势升高2．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W3．如今电动动力平衡车非常受年轻人的喜爱，已慢慢成为街头的一种时尚，如图所示为某款电动平衡车的部分参数，则该电动平衡车（）电池容量：5000mAh充电器输出：直流24V/1000mA续航里程：40km额定功率：40W行驶速度：20km/h≤工作电压：24VA．电池从完全没电到充满电所需的时间约为8.3hB．电池最多能储存的电能为54.3210J⨯C．骑行时的工作电流为1AD．充满电后能工作5h4．如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是（）A．2W，66.7%B．2W，33.3%C．4W，33.3%D．4W，66.7%5．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

某同学为了研究其工作原理，经进一步查阅厂家相关技术说明了解到：“一键加水”是由一水泵（电动机）和传感器来实现的，单独对这一部分进行测试时发现，当其两端所加电压110VU=时，电动机带不动负载，因此不转动，此时通过它的电流12AI=；当其两端所加电压236VU=时（通过变压器实现），电动机能带动负载正常运转，这时电流21AI=，则下列说法正确的是（）A．这种电热壶工作时加热部分的电阻值约为5ΩB．正常工作时，其输出的机械功率为31WC．正常工作时，其电动机内阻两端电压为32VD．使用一天该水壶消耗的电能为36KWh6．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关7．如图所示，电源电动势E=30V，内阻r=1Ω，直流电动机线圈电阻R M=1Ω，定值电阻R=9Ω。

高考物理新电磁学知识点之稳恒电流全集汇编附答案一、选择题1．在输液时，药液有时会从针口流出体外，为了及时发现，某同学设计了一种报警装置，电路如图所示，M是贴在针口处的传感器，接触到药液时其电阻MR会发生变化，导致S 两端电压U增大，从而使装置发出警报，E为内阻不计的电源，此过程中（）A．此过程中流过电源的电流变小B．此过程中流过传感器M的电流变小C．MR变大，且R越大，U增大越明显D．MR变小，且R越大，U增大越明显2．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=3．如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大4．如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是（）A．2W，66.7%B．2W，33.3%C．4W，33.3%D．4W，66.7%5．如图为某扫地机器人，已知其工作的额定电压为15V，额定功率为30W，充电额定电压为24V，额定电流为0.5A，电池容量为2000mAh，则下列说法中错误的是（）A．电池容量是指电池储存电能的大小B．机器人充满电后连续工作时间约为1hC．机器人正常工作时的电流为2AD．机器人充满电大约需要4h图像中，直线I为某一电源的路端电压与电流的关系图像，直线II 6．在如图所示的U I为某一电阻R的伏安特性曲线。
