变电站线夹更换-施工设计方案(范本)1

第1篇一、项目背景随着我国经济的快速发展和城市化进程的加快，电力需求日益增长，原有变电站已无法满足日益增长的用电需求。

为提高电力供应质量和可靠性，保障电网安全稳定运行，我公司决定对某变电站进行更换工程。

本方案旨在详细阐述变电站更换工程的具体内容、实施步骤、质量控制、安全管理以及后期运维等方面。

二、工程概况1. 工程名称：某变电站更换工程2. 工程地点：某市某区3. 工程规模：新建变电站1座，占地面积约5000平方米4. 工程投资：约1亿元5. 工程建设周期：12个月三、工程内容1. 变电站拆除：拆除原有变电站内所有设备，包括变压器、高压开关柜、低压开关柜、继电保护装置、电缆、支架等。

2. 土建工程：新建变电站土建工程，包括基础、墙体、屋顶、门窗等。

3. 设备采购：采购变压器、高压开关柜、低压开关柜、继电保护装置、电缆、支架等设备。

4. 设备安装：将采购的设备安装至新建变电站内，并进行调试。

5. 电气一次、二次回路接线：按照设计图纸进行电气一次、二次回路接线。

6. 自动化控制系统安装：安装变电站自动化控制系统，实现远程监控、调度。

7. 通信系统建设：建设变电站通信系统，实现与其他变电站、调度中心的通信。

8. 环保设施建设：建设变电站环保设施，如防尘网、降噪设施等。

9. 竣工验收：完成变电站更换工程后，进行竣工验收。

四、实施步骤1. 工程前期准备（1）编制工程可行性研究报告，确定工程规模、投资、建设周期等。

（2）进行地质勘察，确保土建工程基础稳定。

（3）编制施工组织设计，明确施工工艺、质量要求、安全措施等。

2. 工程实施（1）变电站拆除：按照拆除方案，有序拆除原有变电站设备。

（2）土建工程：按照设计图纸，进行基础、墙体、屋顶、门窗等土建施工。

（3）设备采购：按照设备清单，进行设备采购。

（4）设备安装：按照安装规范，进行设备安装。

（5）电气一次、二次回路接线：按照设计图纸，进行电气一次、二次回路接线。

编制更换导线工程的施工方案一、项目背景随着电力设备的老化和市场需求的增加，部分地区的电力导线需要进行更换工程。

此次施工项目位于某市某县的农村地区，原导线已经使用多年，存在较大的安全隐患，需要进行更换。

本施工方案将对更换导线的施工进行详细规划，确保施工过程顺利、安全、高效地完成。

二、项目目标1. 更换原导线，提升电力设备的安全性和稳定性。

2. 保障农村地区居民的用电需求，提高电力供应的质量和稳定性。

3. 提升电力设备的使用寿命，降低设备的故障率和维修成本。

三、施工方案1. 前期准备（1）确定施工范围和时间，制定详细的施工计划。

（2）调查原导线的使用情况和损坏程度，制定更换方案。

（3）准备所需的施工设备和材料，包括导线、绝缘子、支架等。

（4）确定施工人员和相关技术人员，进行培训和安全教育。

2. 施工过程（1）清理施工场地，确保施工区域的清洁整洁。

（2）拆除原有导线和相关设备，进行检查和清理。

（3）安装新导线和相关设备，确保安装牢固和符合电力设备的要求。

（4）进行导线的接线和调试，确保电力设备正常运行。

3. 安全保障（1）制定详细的安全施工规范，加强安全督导和管理。

（2）配备专业的安全人员和设备，确保施工过程的安全性。

（3）指定安全通道和限制施工区域，减少安全事故的发生。

（4）加强安全教育和技术培训，提高施工人员的安全意识和技能水平。

四、质量控制1. 确保导线和相关设备的质量符合国家标准和要求。

2. 进行严格的施工检查和验收，确保施工质量达到预期目标。

3. 对施工过程中出现的问题和纠正措施进行及时的记录和整改。

4. 加强施工现场的质量管理，确保施工质量可控可查。

五、环境保护1. 在施工过程中加强环境保护意识，减少施工对环境的影响。

2. 积极采取环保措施，确保施工废弃物的合理处理和回收利用。

3. 对施工现场进行环境保护的监测和评估，确保环境保护措施的有效性。

六、沟通协调1. 与当地政府和相关部门进行沟通和协调，确保施工过程的顺利进行。

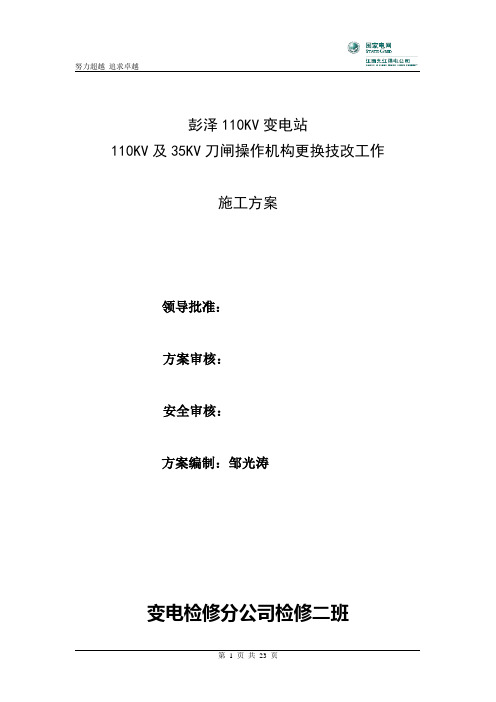

彭泽110KV变电站110KV及35KV刀闸操作机构更换技改工作施工方案领导批准：方案审核：安全审核：方案编制：邹光涛变电检修分公司检修二班2011年04月11日一、工程概况：彭泽变电站110KV 刀闸及35KV 刀闸操作机构除110KV 海彭I 线1111、1113刀闸已安装电动操作机构外，其余均为人力操作机构，为适应无人值守变电站的技术要求， 110KV 、35KV 刀闸机构全部更换为电动操作机构.同时，结合更换机构的工作，还进行110KV#1主变101开关至#1主变跨线、耐张线夹及设备线夹及跳线更换工作二、具体工作内容1、更换110KV 刀闸操作机构：1131、1133、1511、1011、1013、1311、1312、1021、1023、1522、1142、1143、1122、1123共14组刀闸机构更换为CJ6型电动操作机构2、更换35KV 刀闸操作机构：3111、3113、3131、3133、3511、3011、3013、3021、3023、3151、3153、3171、3173共13组刀闸机构更换为CJ6型电动操作机构 3、更换110KV#1主变101开关至#1主变跨线、耐张线夹、设备线夹及跳线三、计划工作时间2011年04月 日 时 分----2011年04月 日 时 分四、适用范围本施工方案适用于彭泽110KV 变电站110KV 设备线夹、引线、刀闸机构更换及35KV 刀闸机构更换技改工作五、施工组织 1、安全组织机构2、质量管理机构班组负责人 余斌 安全员 卢敏施工负责人李辉 跳线更换组 邹光涛刀闸机构更换组陈永祥 工器具保管 周文波材料保管 张金满设备缺陷消缺组刘屹本次施工完善三级质量检查验收制度；保证施工期间每道工序的施工质量；班组对施工中的毎道工序先初步自检，自检合格向分公司质检负责人申请验收，分公司组织相关人员进行验收，不合格部分进行整改，再检查验收；最后由分公司质检机构，向公司相关单位申请验收。

变电站更换工程方案范本一、前言变电站是电力系统中的重要组成部分，它承担着电能的输送、分配和转换等重要功能。

变电站更换工程是为了提高变电站设备的性能，确保电网的稳定运行而进行的一项重要工作。

本方案旨在对变电站更换工程进行规范化管理和实施，确保安全、高效、环保的施工过程，并最终实现工程目标。

二、工程概况变电站更换工程位于XX省XX市，项目范围包括变电站主体设备的更换和升级，配套设施的升级改造等。

工程总投资约XXX万元，涉及变压器、断路器、隔离开关、电缆等主要设备的更换。

为了确保工程实施的顺利进行，必须对工程的计划、施工方案、安全保障措施等进行全面评估和规划。

三、工程设计1. 设备更换计划针对变电站更换工程，需要对主要设备进行全面的更换计划。

首先是对现有设备进行全面评估，包括技术状态、运行状况、使用年限等方面的评估。

然后根据评估结果确定哪些设备需要更换，以及更换的优先顺序。

在设备更换计划中，需要考虑设备更换的时间节点、拆卸和安装的方式方法、人员配备等方面。

2. 配套设施升级改造在设备更换的同时，也需要对变电站的配套设施进行升级改造。

这包括变电站的控制系统、监控系统、配电系统等。

在设计方案中，需要详细规划每个配套设施的升级改造内容、技术指标、运行方式等，并与设备更换计划相协调。

3. 施工进度计划综合考虑设备更换计划和配套设施升级改造计划，需要合理制定施工进度计划。

在施工进度计划中，要注意各个工程节点的安排，确保每个阶段的工作可以按时完成，并协调各个部门之间的工作。

四、施工方案1. 施工组织设计设备更换工程属于大型设备安装工程，需要合理设计施工组织。

首先是明确各个施工单位的责任范围，包括设备供应商、设备安装单位、工程监理单位等。

其次是制定施工组织协调方案，包括施工计划、施工人员安排、材料供应等方面的具体措施。

2. 安全保障措施在设备更换工程中，安全问题是最为重要的。

为了确保施工安全，需要制定详细的安全保障措施。

精品文档10KV线路耐张线夹与开关更换及通道清理工程三措一案月二一四年0精品文档．精品文档批准：年月日年月日审核：日月年编写：精品文档．精品文档一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。

一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。

1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。

2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。

3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。

4、对线路进行通道清理。

5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。

工程目标（一）安全施工目标精品文档．精品文档（一）不发生较大人身伤亡事故。

（二）不发生基建原因引起的重大电网及设备事故。

（三）不发生重大施工机械设备损坏事故。

（四）不发生有人员责任的重大火灾事故。

（五）不发生重大环境污染事件。

（六）不发生负主要责任的特大交通事故。

（七）不发生基建原因造成对社会有重大影响的安全事件。

（二）质量目标（一）工程“零缺陷”移交。

（二）按公司规定实现工程达标投产及创优目标。

（三）“标准工艺”应用率达到公司要求。

（四）不发生下列及以上质量事件。

1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。

变电站线夹更换施工方案1在变电站维护中，线夹作为关键的连接组件，在长期运行中可能会出现磨损、老化或损坏，亟需进行更换以确保电网正常运行和安全稳定。

本文将介绍变电站线夹更换的相关施工方案。

1. 施工前准备在进行线夹更换施工前，需要做好充分的准备工作，包括但不限于：•准备必要的工具和材料，如螺丝刀、扳手、绝缘手套、绝缘脚垫以及新的线夹等；•确保所需要更换的线夹型号和规格与原有线夹一致，避免安装时出现不匹配的情况；•制定详细的施工计划和安全措施，保证施工过程中的安全性；•对线路进行停电处理，确保施工人员的安全。

2. 施工步骤2.1 拆除原线夹1.确保停电状态下，用螺丝刀或扳手拆除原有线夹的螺丝，将线夹与线路连接杆分离；2.注意不要损坏线路或其他连接部件，确保拆除过程中安全稳定。

2.2 安装新线夹1.将新线夹与线路连接杆对准，使用螺丝刀或扳手固定线夹，并确保螺丝紧固可靠；2.检查线路连接是否牢固，确认线夹安装正确无误。

2.3 完善施工记录1.记录线夹更换的具体时间、位置以及施工人员信息；2.对线路进行巡检，确保线夹更换后电网运行正常。

3. 施工注意事项•在线路停电状态下进行施工操作，确保施工安全；•严格按照标准操作流程进行，避免施工错误导致事故发生；•检查新线夹安装是否正确，确保连接牢固可靠；•施工过程中注意保护设备和线路，避免损坏。

4. 总结通过以上的施工方案，我们可以有效地更换变电站线夹，确保电网运行安全稳定。

在实际操作中，施工人员应严格按照操作规程进行，保证施工质量和安全。

变电站线夹更换是维护电网设备的重要环节，只有做好相关的维护工作，才能确保电力系统的安全运行和可靠性。

以上是变电站线夹更换施工方案1的详细内容，希望对您有所帮助。

10kV架空线路耐张线夹与开关更换及通道清理三措一案10KV线路耐张线夹与开关更换及通道清理工程三措一案二0一四年月批准：年月日审核：年月日编写：年月日一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。

一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。

1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。

2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。

3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。

4、对线路进行通道清理。

5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。

工程目标（一）安全施工目标（一）不发生较大人身伤亡事故。

（二）不发生基建原因引起的重大电网及设备事故。

（三）不发生重大施工机械设备损坏事故。

（四）不发生有人员责任的重大火灾事故。

（五）不发生重大环境污染事件。

（六）不发生负主要责任的特大交通事故。

（七）不发生基建原因造成对社会有重大影响的安全事件。

（二）质量目标（一）工程“零缺陷”移交。

（二）按公司规定实现工程达标投产及创优目标。

（三）“标准工艺”应用率达到公司要求。

（四）不发生下列及以上质量事件。

1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。

10KV线路耐张线夹与开关更换及通道清理工程三措一案二0一四年月批准：年月日审核：年月日编写：年月日一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。

一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。

1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。

2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。

3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。

4、对线路进行通道清理。

5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。

工程目标（一）安全施工目标（一）不发生较大人身伤亡事故。

（二）不发生基建原因引起的重大电网及设备事故。

（三）不发生重大施工机械设备损坏事故。

（四）不发生有人员责任的重大火灾事故。

（五）不发生重大环境污染事件。

（六）不发生负主要责任的特大交通事故。

（七）不发生基建原因造成对社会有重大影响的安全事件。

（二）质量目标（一）工程“零缺陷”移交。

（二）按公司规定实现工程达标投产及创优目标。

（三）“标准工艺”应用率达到公司要求。

（四）不发生下列及以上质量事件。

1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。

××单位××工程施工“四措一案”（范本）公司领导批准：安全部门审核：技术部门审核：主管部门审核：工程监理审核：施工单位审核：编制人员：编制单位：××××××年月日xxx变电站断路器更换工程“四措一案"一、工程概况(1)工程名称：220kV×××变电站断路器更换工程。

(2)施工方：××供电公司变电检修部。

(3)工程量：更换×××220kV×××开关、×××开关、×××旁开关、×××开关、×××开关5台。

(4)工作范围：每台断路器更换时，该间隔设备停电，一次工作范围为该问隔设备区，二次工作范围为该间隔设备区、控制室该间隔保护屏以及相关公用屏。

(5)施工工期及工程分项进度计划安排：每台断路器更换工期为7天。

(6)以相关的单位签订的合同。

如大型设备的运输合同，租借吊装设备合同，部分外围工程合同。

本工程不存在设备运输、吊装设备租借、部分工程外包等情况。

二、组织措施按《××供电公司检修工作管理制度》，成立如下施工组织：(一)领导组组长：×××成员：××××××职责：负责总体协调项目施工所需人、财、物，解决施工作业中的疑难问题，整体把握项目施工进度及相关单位(部门)的协调配合工作等。

(二)专业组1．现场工作负责人：×××职责：对工程的施工安全、质量、工期及人员组织、调配等全面负责。

负责申请停电、编制施工四措、标准化作业书等，组织作业人员岗前培训，按照施工方案及标准化作业书组织施工，参与设备验收投运等。

设备线夹更换改造工程施工方案批准：生技部审核：安监部审核：调度所审核:运行所审核：校核：编写：2010年10 月20 日设备线夹更换施工方案以确保人身和设备安全，正确指导施工现场规范、有序地工作,按时完成设备线夹更换施工任务，为安全生产提供可靠的保障。

为此，根据35KV牙叉站的现场情况制定本施工方案。

一、工作概况1)工作的主要原因由于35KV牙叉变电站部分设备使用螺接线夹，该线夹运行时间久后，易锈蚀、氧化、发热。

根据海南电网公司2008年反事故措施第五项对35KV牙叉变电站进行线夹螺接改压接，以保证设备安全正常运行.2）工作的主要内容35KV部分一:35KV站用变间隔二：35KV元牙线间隔（牙叉侧、元门侧）三：35KV牙叉线间隔四:35KV母线PT间隔五:#1主变、＃2主变35KV侧六：35KV母线引下线二、组织措施1）组织机构为了确保工作能够安全、顺利的完成，特成立如下组织机构：组长（总负责人）：现场施工领导人：工作负责人：、现场技术负责人：现场安全负责人：成员：2)参加班组检修所开关班：负责主要工作是更换全站部分设备螺接线夹。

3）计划工作时间1：计划施工时间本站线夹技改工程计划3天完成,以申请时间为准。

2010年12月17 日07时30分--——-2010年12月19日18时00分1。

1、35KV元牙线间隔(牙叉侧、元门侧）、#2主变35KV侧间隔线夹更换计划时间及停电范围：2010年12月17日07时30分-—-—-2010年12月17日18时00分停电范围：35KV元牙线间隔及线路、#2主变转检修。

1.2、35KV母线引下线、35KV母线PT间隔、35KV站用变间隔、#1、间隔线夹更换计划时间及停电范围：2010年12月18日07时30分—--——2010年12月18日18时00分停电范围：35KV母线及35KVPT间隔。

1.3、35KV牙叉线间隔线夹更换计划时间及停电范围：2010年12月19日08时30分—————2010年12月19日17时00分停电范围:35KV某某线间隔及线路转检修三、技术措施1)施工执行的各种技术标准1）、DL 408—1991 电业安全工作规程(线路和变电所电气部分）2）、DL 5009.3—1997 电力建设安全工作规程（变电所部分)3）、电安生[1994]227号电业安全工作规程（热力和机械）4）、《电气装置安装工程电缆线路施工与验收规范》GB50168—92 5）、《电气装置安装工程电气设备交接试验标准》GB50150—912）主要施工器具、材料的准备附表1 主要工具器配置表（负责人：冯开业）四、施工现场布置4.1施工用电源应由检修箱上接取，并指定专人负责，（电源线外表完好，漏电保护开关工作可靠。
