电动机接线图教学提纲

电动机正反转接线图及原理
电机的正反转原理图分为主回路跟控制回路，其根本远离是改变电源的两个相序实现电动机的正反转，控制回路主要是控制两个接触器的通断，实现两个接触器的主触点完成电动机的正转和反转，主要接线图如下:
主回路是使用工业380伏电压，用熔断器FU进行线路的保护，用热继电器进行过载保护，通过KM1和KM2两个接触器的主触点来改变电源的相序，实现电动机M的正反转，具体如图所示，当按下SB2，KM1线圈得电，KM1常开点闭合，KM1常开主触点闭合，电机正转，而右侧KM1的常闭触电断开，此时的KM2线圈是不得电的，KM2不能吸合，此时KM1和Km2是互锁，防止在KM1动作时候KM2动作造成相间短路。

同理当按下SB3时候，KM2线圈得电，KM2的常开触点闭合，KM2的常闭触点断开，KM2的常开主触点接通，KM1的常开主触点回复，电机实现反转！这是最基础的电机正反转线路，希望大家能会！。

直流电动机正反转单按钮控制两台电动机顺序启动反序停止三相异步鼠笼电动机电容制动控制电路图用两个时间继电器控制电动机间歇正反转三地控制三相电动机正反转两地控制一台电动机频敏变阻启动原理图用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止接近开关导通后电机停止接近开关断开后延时N秒电机启动运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位利用电接点压力表自动控制水泵两台电动机既可分别启动和停止,也可以同时启动和停止.正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转用三个时间继电器控制正反转并要有间隙三相异步电动机转子串联电阻启动三相异步电动机启动控制线路图（带故障指示灯）电机有点动还有正常运行用3个继电器控制电动机断相保护用四个时间继电器控制正反转并要有间隙点动与长动的正反转控制电路二台电机按时间顺序起动由时间控制反序停止缺相保护原理图原理：运行中的三相380伏电动机缺一相电源后，变成两相运行，如果运行时间过长则有烧毁电动机的可能。

为了防止缺相运行烧毁电动机，可以采用多种保护方案。

下图为一种三相电动机断相保护电路，当电动机运行时发生断相后三相电压不平衡，桥式整流则有电压输出，当输出的直流电压达到中间继电器KA动作值时，KA动作，于是与自锁触点串联的常闭触点断开，使KM线圈断电其主触头全部释放，电动机停止。

电动机可逆带限位控制电路原理图控制两台电机，第一台启动后第二台才能启动，第一台停止后第二台才能停止电路图三台电动机顺序启动反序停止工作原理在正常情况下，按下启动按钮SB1，电流通过按钮到时间继电器KT5的常闭触头KT4-1(因为时间继电器此时没有工作常闭触头KT5-1是闭合导通的)到交流接触器线圈KM1形成回路，接触器主触头闭合机械泵得电开始运行，同时接触器辅助触头KM1-1闭合，接触器长期得电保持、时间继电器KT1也得电开始计时为旋转阀的启动做准备，当KT1达到设定时间后，时间继电器延时闭合的常开触头KT1-1闭合接通交流接触器KM2线圈、时间继电器KT2，接触器KM2主触头闭合，旋转阀得电运行，时间继电器KT2开始计时为KM3的启动做准备同时交流接触器辅助触头KM2-1、KM2-2动作，KM2-1闭合，KM2长期保持，KM2-2断开，切断时间继电器KT1，使时间继电器停止工作；当KT2达到设定时间后，时间继电器延时闭合的常开触头KT2-1闭合接通交流接触器KM3线圈，接触器KM3主触头闭合，压缩机得电运行，同时接触器辅助触头KM3-1闭合，接触器长期得电保持。

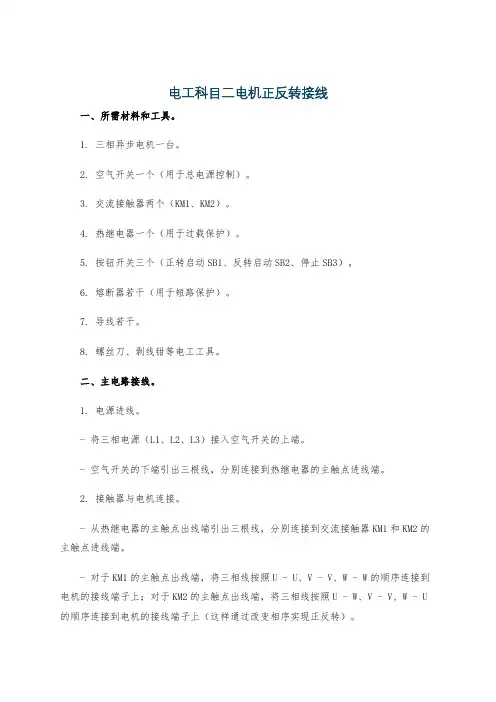

电工科目二电机正反转接线一、所需材料和工具。

1. 三相异步电机一台。

2. 空气开关一个（用于总电源控制）。

3. 交流接触器两个（KM1、KM2）。

4. 热继电器一个（用于过载保护）。

5. 按钮开关三个（正转启动SB1、反转启动SB2、停止SB3）。

6. 熔断器若干（用于短路保护）。

7. 导线若干。

8. 螺丝刀、剥线钳等电工工具。

二、主电路接线。

1. 电源进线。

- 将三相电源（L1、L2、L3）接入空气开关的上端。

- 空气开关的下端引出三根线，分别连接到热继电器的主触点进线端。

2. 接触器与电机连接。

- 从热继电器的主触点出线端引出三根线，分别连接到交流接触器KM1和KM2的主触点进线端。

- 对于KM1的主触点出线端，将三相线按照U - U、V - V、W - W的顺序连接到电机的接线端子上；对于KM2的主触点出线端，将三相线按照U - W、V - V、W - U 的顺序连接到电机的接线端子上（这样通过改变相序实现正反转）。

三、控制电路接线。

1. 停止按钮。

- 将停止按钮SB3的一端连接到控制电路的火线（从空气开关下端引出的一相火线）。

- SB3的另一端分别连接到正转启动按钮SB1和反转启动按钮SB2的常闭触点一端。

2. 正转启动回路。

- SB1的常闭触点另一端连接到反转接触器KM2的辅助常闭触点一端，KM2的辅助常闭触点另一端连接到正转接触器KM1的线圈一端。

- KM1的线圈另一端连接到热继电器的常闭触点一端，热继电器的常闭触点另一端连接到控制电路的零线（与电源零线相连）。

- 同时，将KM1的辅助常开触点与SB1的常开触点并联（用于自锁）。

3. 反转启动回路。

- SB2的常闭触点另一端连接到正转接触器KM1的辅助常闭触点一端，KM1的辅助常闭触点另一端连接到反转接触器KM2的线圈一端。

- KM2的线圈另一端连接到热继电器的常闭触点一端（与正转回路共用），热继电器的常闭触点另一端连接到控制电路的零线。

三相异步电动机接线图和接线方法三相异步电动机是一种常见的电动机类型，它广泛应用于工业生产中的各种机械设备中。

作为电动机的一种，三相异步电动机的接线和接线方法对于其正常运转和性能表现具有重要的影响。

本文将对三相异步电动机的接线图和接线方法进行详细的介绍，以便读者更好地理解和掌握这一知识。

第一部分：三相异步电动机的基本原理为了更好地理解三相异步电动机的接线图和接线方法，首先要了解其基本原理。

三相异步电动机是利用三相交流电源产生的旋转磁场来驱动转子旋转的一种电动机。

其基本结构包括定子和转子两部分，定子上绕有三个相位位移120°的绕组，而转子则是感应电动机，根据工作原理不同，有差别转子和死差别等等的转子。

当三相电源接入到定子绕组中时，通过三相电流在定子绕组上产生的磁场，使得转子中感应出的电动势产生旋转磁场，从而驱动转子旋转。

这就是三相异步电动机的基本工作原理。

第二部分：三相异步电动机的接线图三相异步电动机的接线图可以帮助我们更清楚地了解其电气连接方式和电路结构。

一般来说，三相异步电动机的接线图是由电动机本体、接线盒和电源接线三部分组成的。

首先是电动机本体部分，它包括定子绕组、转子绕组以及其他必要的电气部件。

在接线图中，通常用符号表示定子绕组、转子绕组和其他电气部件的连接方式和接线关系。

接线盒是连接电动机本体和外部电源的重要部分，它起着连接和保护电路的作用。

在接线图中，接线盒通常用方框或者矩形图标表示，其中包括电动机的各种接线端子、连接方式以及对应的标注。

最后是电源接线部分，它表示了电动机与外部电源的连接关系。

在接线图中，通常用符号表示电源接线部分的连接方式、接线方式以及所有连接关系的标注。

总的来说，三相异步电动机的接线图是一个全面反映电动机电路结构和连接方式的图表，通过它可以清晰地了解电动机的各种接线关系和连接方法。

第三部分：三相异步电动机的接线方法三相异步电动机的接线方法是指根据电动机的特性、使用要求和外部电源条件，选择合适的接线方式和电路连接方式，以保证电动机正常运转和性能表现的方法。

图文精解电动机绕组的接线,接线不求人!电机绕组的接线是一件相当头痛的事情，线圈都嵌入到铁心里以后，留出了许许多多的接线端子，都是一根根的线头，又没有标记，要把它们准确地联接起来，既异常麻烦，又很容易出错。

我于是自己在纸上进行了无数次的“接线”，终于摸出了一些规律，编写了一个顺口溜，还配了一首舞曲，称之为“接线舞曲”，学生们边唱边接线，非但迅速而准确，还格外地显得喜庆。

异步电动机的定子绕组1.绕组的结构异步电动机的定子绕组是用来产生旋转磁场的，其大致安排如图3-32a所示。

但实际的电动机里，总是把一相的绕组分成若干个较小的线圈，做成分布绕组，分布绕组里通入电流后，磁动势波形为阶梯形，如图3-32b所示。

则既可以提高铁心的利用率，还可以使磁动势的波形尽量地接近于正弦波，减小其谐波分量。

（微信公众号：全球电气资源）通常，每一个定子槽里都安置两个绕组边，称为双层绕组，其铁心的结构如图3-32c所示。

图3-32 三相异步电动机的绕组概况a)三相绕组特点 b)分布绕组 c）双层绕组的铁心2.绕组的展开图要了解绕组的电路，需要把定子展开，如图3-33a所示，把铁心切断，向左右展开。

展开后如图3-33b所示，如把铁心移去，就得到如图3-33c所示的绕组展开图。

如果是双层绕组，则在展开图中，每个定子槽的上层边用实线表示，下层边用虚线表示。

图3-33绕组的展开图a）铁心切开 b）展开平面 c）绕组展开图绕组的接线规律各极相组在定子上的分布如图3-35a所示。

在每个磁极下，都有三个极相组，分别属于三相。

因为各相之间，必须互差120°电角度，所以，在排列时，V相的起始边（常称为相头）和U相的起始边，以及W相的起始边之间，都要相隔两个相带，如图3-36所示。

图3-35 槽距角与相带a）槽距角 b）相带图3-36 定子双层绕组的接线规律a）极相组的安排 b）U相绕组的接线1.一相绕组的接线以U相绕组为例，说明其接线规律：因为两个相邻的极相组处在不同极性的磁极下，所以，它们的电流绕行方向是相反的。

三相异步电动机接线图及正反转接线实图讲解，一定要及时看电工常见问题分享解答2019年12月11日关注三相异步电动机接线图及正反转接线实图讲解，三相异步电机，是感应电动机的一种，是靠同时接入380V三相交流电流（相位差120度）供电的一类电动机，由于三相异步电动机的转子与定子旋转磁场以相同的方向、不同的转速成旋转，存在转差率，所以叫三相异步电动机。

三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。

与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。

按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。

笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。

绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。

调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。

三相异步电动机的工作原理当向三相定子绕组中通入对称的三相交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。

由于旋转磁场以n1转速旋转，转子导体开始时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势（感应电动势的方向用右手定则判定）。

由于转子导体两端被短路环短接，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。

转子的载流导体在定子磁场中受到电磁力的作用（力的方向用左手定则判定）。

电磁力对转子轴产生电磁转矩，驱动转子沿着旋转磁场方向旋转。

通过上述分析可以总结出电动机工作原理为：当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

献给电气自动化专业的同学（以后或许会用到）
1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

2 直接启动，延时停止
通过时间继电器作用，延时使回路断开。

3 控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。

将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应该采取降压的方式。

）
12 自耦降压
这也是很使用的降压启动控制线路。

一般大于40千瓦的电机使用。

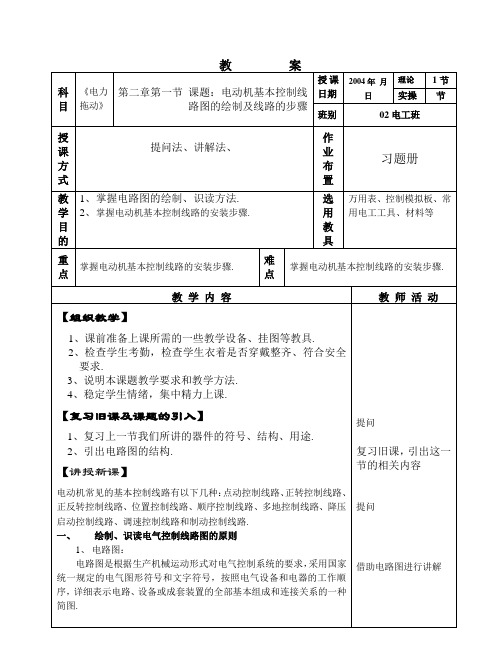

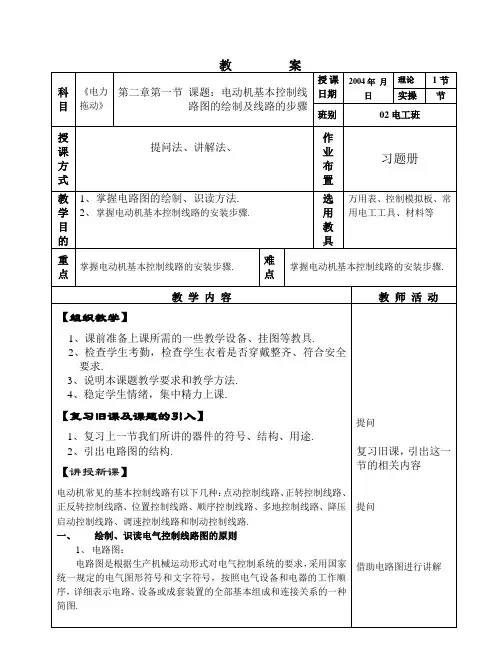

教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一、二、组织教学 (师生问候)新授知识新课引入Y-△降压启动是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

当电动机启动后，经几秒，再把定子绕组接成△形，使电动机全压运行。

凡是在正常运行时定子绕组作△形连接的异步电动机，均采用这种降压启动方法。

电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的31，启动电流为△接法的1/3，启动转矩也只有△接法的1/3。

所以这种降压启动方法，只使用于轻载或空载下启动。

四、讲授新课五、（一）、相关理论知识电动机定子绕组Ｙ、△接法接线盒内部接线图（图一所示）图一电动机接线排a)绕组Y接法b）绕组△接法(二)、时间继电器自动控制Y-△降压启动控制线路1、原理图（图二所示）师生问好三、图二2、分析个元器件的作用QS：用来接通电源 KM1：电动机的引入电源FU1：主电路短路保护 KM2：△形全压运行时的接触器FU2: 控制电路短路保护 KM3：Y形降压启动时的接触器FR: 过载保护 SB1：停止按钮 SB2: 启动按钮KT:用作控制Y形降压启动时间和完成Y-△自动切换。

3、原理分析先合上总电源开关QS按下SB2KM3线圈得电KT线圈得电KM3常开触头闭合KM3主触头闭合KM3联锁触头分断对KM2的联锁KM线圈得电KM1主触头闭合KM1自锁触头闭合自锁当M转速上升到一定值时，KT延时结束KT常闭触头分断2112电动机M接成Y形降压启动3、电动机在△、Y接法时接线盒内的接线和出线；2、时间继电器的结构整定与时间调整。

3、示教板讲解KM1、KM2与KM3在主电路中的接线方法。

4、以示教板演示自检过程。

5、示教板演示操作：观察电动机在Y和△接法时接触器的吸合情况布置作业。
