桩位放线步骤

建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为：经纬仪。

基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。

施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。

平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。

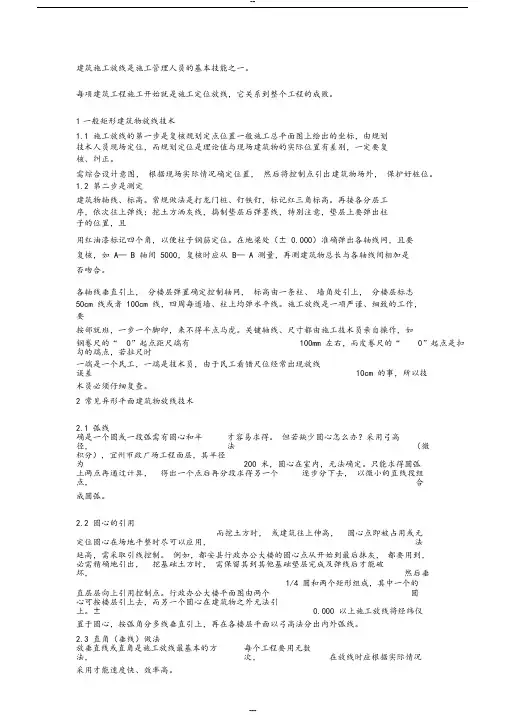

建筑施工放线是施工管理人员的基本技能之一。

每项建筑工程施工开始就是施工定位放线，它关系到整个工程的成败。

1一般矩形建筑物放线技术1.1 施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标，由规划技术人员现场定位，而规划定位是理论值与现场建筑物的实际位置有差别，一定要复核、纠正。

需综合设计意图，根据现场实际情况确定位置，然后将控制点引出建筑物场外，保护好桩位。

1.2 第二步是测定建筑物轴线、标高。

常规做法是打龙门桩、钉铁钉，标记红三角标高。

再接各分层工序，依次往上弹线；挖土方洒灰线，捣制垫层后弹墨线，特别注意，垫层上要弹出柱子的位置，且用红油漆标记四个角，以便柱子钢筋定位。

在地梁处（± 0.000）准确弹出各轴线网，且要复核，如 A— B 轴间 5000，复核时应从 B— A 测量，再测建筑物总长与各轴线间相加是否吻合。

各轴线垂直引上，分楼层弹置确定控制轴网，标高由一条柱、墙角处引上，分楼层标志50cm 线或者 100cm 线，四周每道墙、柱上均弹水平线。

施工放线是一项严谨、细致的工作，要按部就班，一步一个脚印，来不得半点马虎。

关键轴线、尺寸都由施工技术员亲自操作，如钢卷尺的“ 0”起点距尺端有100mm 左右，而皮卷尺的“0”起点是扣勾的端点，若拉尺时一端是一个民工，一端是技术员，由于民工看错尺位经常出现放线误差10cm 的事，所以技术员必须仔细复查。

2 常见异形平面建筑物放线技术2.1 弧线确是一个圆或一段弧需有圆心和半径，才容易求得。

但若缺少圆心怎么办？采用弓高法（微积分），宜州市政广场工程面层，其半径为200 米，圆心在室内，无法确定。

只能求得圆弧上两点再通过计算，得出一个点后再分段求得另一个点，逐步分下去，以微小的直线段组合成圆弧。

2.2 圆心的引用定位圆心在场地平整时尽可以应用，而挖土方时，或建筑往上伸高，圆心点即被占用或无法延高，需采取引线控制。

例如，都安县行政办公大楼的圆心点从开始到最后抹灰，都要用到，必需精确地引出，挖基础土方时，需保留其到其他基础垫层完成及弹线后才能破坏，然后垂直层层向上引用控制点。

龙门板也是在基础开挖范围 以外钉设龙门桩，桩上钉板即龙门 板。要求钉设牢固、龙门板的方向 与轴线平行或垂直、龙门板的上表 面平整且其标高为±0.000m。其优 点是使用方便，可以控制±0.000m 以下各层标高和基槽宽、基础宽、 墙身宽等具体位置。但它占用施工 场地、影响交通、对施工干扰很大， 一经碰动，必须及时校核纠正，且 需要木材较多、钉设也比较麻烦， 现已少用。
水平控制桩
-1.700m
2.根据规划道路红线进行建筑物定位
靠近城市道路的建筑物设计位 置应以城市规划道路的红线为依 据。
建筑 红线
2
1
二 施工放线
建筑物的放线是指根据定位 的主轴线桩，详细测设其它各轴线 交点的位置，并用木桩（桩上钉小 钉）标定出来，称为中心桩。并据 此按基础宽和放坡宽用白灰线撒出 基槽边界线
建筑物放线的基本工作
1、测设中心桩 2、钉设轴线控制桩或龙门板
一是在轴线延长线上打木 桩，称为轴线控制桩 （又称引桩）；
二是在建筑物外侧设置龙 门桩和龙门板。
引桩一般钉设在基础开挖范围以 外2～4m、不受施工干扰、便于引测和 保存桩位的地方。如图所示。也可以将 轴线投测到周围建筑物上，作好标志， 代替引桩。
建筑物的定位和放线
一 建筑物的放线
建筑物的定位就是在地面上 确定建筑物的位置。即根据设计 条件，将建筑物外廓的各轴线交 点测设到地面上，如图10-3中的A、 B、C、D各点，称为定位桩（又称 角桩），作为基础和细部放样的 依据。
1．根据与原有建筑物的关系定
放样定位点的方法很多,最位常见的是根 据与周围原有建筑物的关系放样2．和根根据建据筑规方格网定位 划道路红线进行建筑物定位2种3方．根法据:控制点的坐标定位

大致分三个阶段：建筑物定位(放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位,是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员(专业的），根据建筑规划定位图进行定位，最后在施工现场形成(至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员,就是施工员放线.注意:基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层。

..直至主体封顶的施工及放线工作，放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此,直至主体封顶。

我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。

施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面,用墨线弹出垂直、水平线做出三角标记,在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。

测量放线(基础承台、桩位放样)（图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开始时，由甲方提供资料，测绘站引测到场地上（一般情况工地开始施工时，要复核，他们提供的都是点号太大，精确度不高，使用不方便等缺点）马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比如说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶（门卫上头不错）关于场地控制点的标志五花八门，永久牢固的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图（桩位图）转化到大地坐标系中去；（建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式）2、用pline将你要读的控制点连接起来；（pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看）3、list （使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续）4、把它复制到excel里，点数据—列表，一般选择固定列宽，如果发现X=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑excel表格，转化坐标的格式、小数点保留情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的链接，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。

放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁
混凝土→检查桩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）土先折第一节支第二节护壁模板（放附加钢筋）→浇筑第二节护壁混凝土→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放砼溜筒（导管）→浇筑墩身混凝土（随浇随振）→插桩顶钢筋
人工挖孔墩施工方案
、成孔流程
墩位超前钻→土方开挖（或抽水）→清孔壁、校核垂直度和墩径→
混凝土护壁→预埋超声波管→下挖。

2
．成孔施工方法
根据地质及施工组织设计要求，本工程先开挖至地下室底板垫层下
标高后。

全部孔墩自垫层下起开挖至设计要求。

孔墩开挖前先由钻探单
位根据图纸设计要求，对基础承台墩实行超前钻探。

并依据超前钻的地
质情况实施挖墩。

三
、挖孔墩施工程序
基坑土方第一阶段开挖→设排水系统→测量放线→挖第一节墩土
方、扎筋、支模、浇捣第一节砼护壁→在护壁上二次投测标高及桩位十字
轴线→设置吊机吊土，安设水泵、鼓风机、照明设施等→第二节墩身挖土
→清理墩孔四周护壁，校核墩孔垂直度和直径、扎筋、支模、→拆上节墩
钢模板，支第二节墩模板，浇捣第二节墩砼护壁→重复第二节墩挖土、支
模、浇砼护壁工序，循环工作直至设计深度，检查持力层后进行扩底→对
墩孔垂直度和直径、深度、扩底尺寸、持力层进行全面的检查验收，清理
碴土，排除孔底积水→钢筋笼就位→浇捣墩身砼→墩身砼用振动器分层振
捣密实至设计标高。

史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。

一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。

桩基测量放线方案一、前期准备1.确定测量放线的方法：可以采用传统的地面放线，也可以选择全站仪放线等现代测量技术。

2.准备放线工具：包括全站仪、测量尺、测量杆、白垩粉、放线绳等。

3.获取工程图纸和相关资料：包括桩基设计图纸、工程标高、桩基坐标等。

二、现场操作1.根据工程图纸确定桩位：根据设计图纸上的桩基坐标和编号，找到相应的桩位，并标注在工程现场。

2.清理测区和标志桩位：清理测量区域的杂物，确保测量的准确性。

在每个桩位周围设置标志桩，并标上相应的桩号。

3.搭设测量控制点：在测量区域的四周或适当位置搭设测量控制点，用于进行后续定位和放线。

4.进行基准测量：使用全站仪或其他测量仪器在测量控制点上进行基准测量，确定基准坐标和高程。

三、桩位定位1.桩位坐标定位：使用全站仪或其他测量仪器，根据桩基设计图纸上给出的桩位坐标，在标志桩上测量出相应的坐标。

2.桩位高程定位：使用全站仪或水准仪，在标志桩上测量出相应的高程标高。

3.校核桩位：校核通过全站仪或其他测量仪器测得的桩位坐标和高程，保证测量的准确性和可靠性。

4.标注桩位：在标志桩上用白垩粉或其他标记物标注出桩位坐标和编号。

四、桩基放线1.放线测量：根据桩基设计图纸，使用放线绳或其他放线工具，在标志桩上进行放线测量，确定桩基平面位置和坐标方向。

2.校核放线：通过放线测量和设计图纸上的桩基放线数据进行对比校核，保证放线的准确性和精度。

3.标注放线点：在放线位置上使用白垩粉或其他标记物标注出放线点，确保施工人员能够准确找到放线点。

五、测量记录和整理1.记录数据：对测得的桩位坐标、高程和放线数据进行记录，包括桩基编号、坐标、高程和放线方向等。

2.整理数据：整理测量数据，并做成桩基测量放线记录表，以备施工和验收使用。

3.保存数据：保存测量数据和记录表，以备后期查证和资料归档使用。

桩基测量放线方案的具体操作方法根据具体工程的情况而定，上述方案只是一个大致的步骤和方法，具体的测量工作应根据实际情况进行调整和补充。

建筑工程施工放线步骤建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成(至少)4个定位桩.放线工具为“GPS”或“全站仪”。

2土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧,然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m,这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程. 后者如果会用经纬仪或全站仪那就简单多了,只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的.放线工具为“经纬仪”。

基础施工采用外控法，即打好控制桩,用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层。

.直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

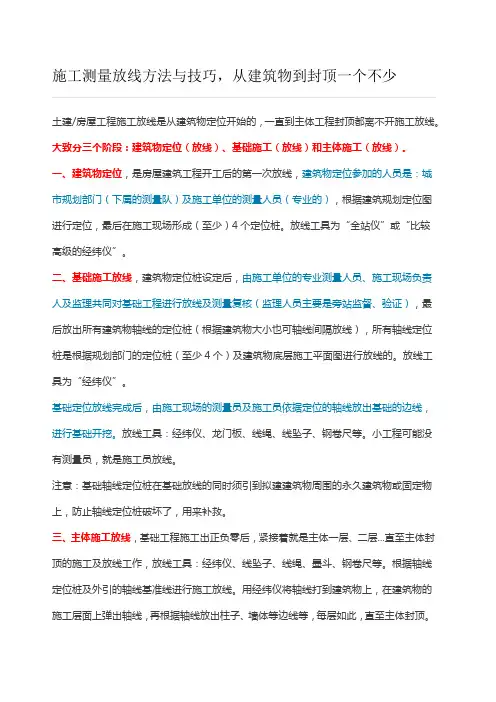

土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。

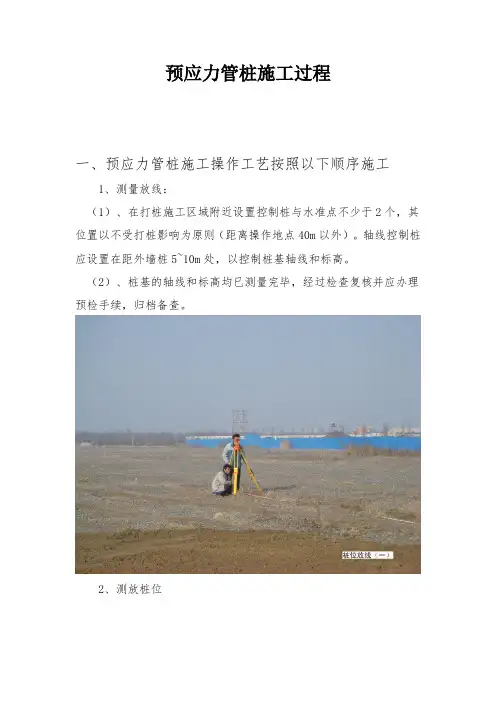

预应力管桩施工过程一、预应力管桩施工操作工艺按照以下顺序施工1、测量放线：（1）、在打桩施工区域附近设置控制桩与水准点不少于2个，其位置以不受打桩影响为原则（距离操作地点40m以外）。

轴线控制桩应设置在距外墙桩5~10m处，以控制桩基轴线和标高。

（2）、桩基的轴线和标高均已测量完毕，经过检查复核并应办理预检手续，归档备查。

2、测放桩位根据控制点设定建筑物轴线及角桩，按桩位布置图测放桩位，并在桩位中心用钢筋或竹签作好标记，桩位测放后应经监理单位复核后方能施工。

为防止桩机就位时桩机自重挤压土体使已测放桩位移位，在桩机就位后正式压桩前应复核正确，桩定位偏差控制在20mm以内。

3、竖桩与插桩根据已设定的控制点用直角坐标法对桩位进行二次复核，正确后下放首节桩，首节桩桩尖的中心点与桩位的偏差控制在20mm以内。

4、垂直度控制当桩尖进入土层500mm后，用经纬仪调整桩机桩架处于垂直位置，然后再调整首节桩的垂直度（经纬仪一般架设在距桩机15m以外），使桩架与桩身保持平行，其精度误差小于桩长的1%（首节管桩插入地面时的垂直度偏差不得超过0.5%），即可压桩，并在压桩过程中进行跟踪监测，指挥桩架保持其精度。

如果超差，必须及时调整，但需保证桩身不裂，必要时拔出重插应尽可能拔出桩身，查明原因，排除故障，以沙土回填后再进行施工，不允许采取强扳的方法进行快速纠偏，而将桩身拉裂、折断。

5、打桩（1）、打桩(锤击施工)用桩架的导滑夹具或桩箍将桩嵌固在桩架两导注中，垂直对准桩中心，缓缓放下插入土中，待桩位置及垂直度校正后即可将锤连同桩帽压在桩上，同时应在桩的侧面或架上设置标尺。

并做好记录，始可击桩，如桩头不平时，用麻袋或厚纸板垫平，亦可先环氧砂浆补抹平整。

开始打桩应起锤轻压或轻击数锤，观察桩身，桩架，桩锤等垂直一致后，即可转入正常施打，开始打桩时，落距应较小，入地一定深度待桩稳定后，再按需求的落距进行施打。

沉桩应用适合桩头尺寸的桩帽和弹性衬垫，以缓和打桩时的冲击和使打桩应力均匀分布，延长撞击的持续时间以利桩的贯入。

放线定桩位及高程→ 开挖第一节桩孔土方→ 支护壁模板放附加钢筋→浇筑第一节护壁混凝土→ 检查桩位（中心）轴线→ 架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→ 安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→ 先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→ 检查桩位（中心）轴线→ 逐层往下循环作业→开挖扩底部分→ 检查验收→ 吊放钢筋笼→ 放混凝土溜筒（导管）→浇筑桩身混凝土（随浇随振）→ 插桩顶钢筋→3.2 放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。

确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。

撒石灰线作为桩孔开挖尺寸线。

孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。

3.3 开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。

每节的高度应根据土质好坏、操作条件而定，一般以0.9～1.2m为宜。

3.4 支护壁模板附加钢筋：为防止桩孔壁坍方，确保安全施工，成孔应设置井圈，其种类有素混凝土和钢筋混凝土两种。

以现浇钢筋混凝土井圈为好，与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀，可以优先选用。

当桩孔直径不大，深度较浅而土质又好，地下水位较低的情况下，也可以采用喷射混凝土护壁。

护壁的厚度应根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求，并按受力状况，以最下面一节所承受的土侧压力和地下水侧压力，通过计算来确定。

护壁模板采用拆上节、支下节重复周转使用。

模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。

不设水平支撑，以方便操作。

第一节护壁以高出地坪150～200mm为宜，便于挡土、挡水。

桩基工程施工测量放线一、前言桩基工程是建筑工程中非常重要的一个部分，它直接关系到建筑物的稳定性和安全性。

在桩基工程施工过程中，测量放线是至关重要的一环，它直接影响着桩基施工的质量和进度。

本文将从桩基工程施工测量放线的意义、方法和注意事项等方面进行详细介绍，以帮助各位工程师更好地进行桩基工程施工测量放线工作。

二、测量放线的意义1.确保桩位准确在桩基工程中，桩位的准确性直接关系到整个工程的安全性和稳定性。

如果桩位偏差过大，可能会导致桩基承载力不足或者桩基偏位，从而影响建筑物的使用。

因此，在桩基工程施工前，必须进行准确的测量放线，以确保桩位的准确性。

2.保证工程质量桩基工程的质量直接关系到建筑物的使用寿命和安全性。

如果桩基工程质量不合格，可能会导致建筑物出现沉降、倾斜等问题，影响整个工程的使用。

因此，在桩基工程施工过程中，必须严格控制测量放线的准确性，以保证工程质量。

3.提高施工效率准确的测量放线可以使施工工人更加迅速、高效地进行桩基工程施工。

合理布置桩位，准确放线，可以减少施工现场的混乱，避免施工误差，提高施工效率，从而缩短工期，降低工程成本。

三、测量放线的方法1.桩位测量桩位测量是桩基工程中最基础的测量工作。

在进行桩位测量时，首先要确定桩基施工的基准点，然后根据设计要求，确定桩的位置和深度，最后利用测量仪器进行测量，确定桩的位置。

2.放线方法在进行桩基工程施工测量放线时，常用的放线方法有多种，例如基线法、坐标法、中心线法等。

在选择放线方法时，可以根据具体的工程要求和实际情况来确定，以确保放线的准确性和高效性。

3.测量仪器在桩基工程施工中，通常会使用各种测量仪器来进行测量放线工作，例如经纬仪、全站仪、测距仪等。

在选择测量仪器时，要根据具体施工要求和实际情况进行选择，以确保测量的准确性和可靠性。

四、测量放线的注意事项1.选择合适的测量仪器在进行桩基工程施工测量放线时，要选择合适的测量仪器，以确保测量的准确性和可靠性。

定桩放线方案1. 背景在施工项目中，为了确保施工过程中的准确性和精度，常常需要对工程现场进行定桩放线。

定桩放线是指根据设计图纸，通过测量和计算确定各个构筑物或设备的具体位置，并在现场进行标示或标记。

定桩放线的主要目的是确保施工正确、高效地进行。

通过准确的放线，可以保证工程的质量和安全，避免施工过程中出现误差和纠错。

因此，合理的定桩放线方案对于施工项目的顺利进行至关重要。

2. 定桩放线方案的制定定桩放线方案的制定通常由项目经理或施工管理人员负责，他们根据设计图纸和实际施工需要进行综合考虑。

下面是一个常用的定桩放线方案制定流程：2.1 研究设计图纸首先，项目经理或施工管理人员需要仔细研究设计图纸，了解工程的结构、尺寸和布置要求。

通过对设计图纸的分析，可以确定需要进行放线的构筑物或设备，并理清放线的顺序和流程。

2.2 确定放线工具根据放线的要求和现场条件，项目经理或施工管理人员需要确定适合的放线工具。

通常使用的放线工具有测量仪器（如测距仪、经纬仪等）、放线绳、蓝色粉笔或红线等。

这些工具能够帮助施工人员在现场进行准确的放线。

2.3 制定放线计划在确定了放线工具后，项目经理或施工管理人员需要制定详细的放线计划。

放线计划包括放线的时间、地点、放线人员、放线工具和放线方法等信息。

通过合理的计划安排，可以确保放线工作的顺利进行。

2.4 现场勘察在实施放线前，项目经理或施工管理人员需要进行现场勘察，了解实际情况。

通过现场勘察，可以确定放线的起点、终点和放线标志物的位置。

同时，还需要注意现场的地形、地貌和地理环境等因素，以便选择合适的放线方法。

2.5 进行放线操作根据放线计划和现场勘察的结果，施工人员可以开始进行放线操作。

放线操作需要仔细、耐心和准确地进行，以确保放线的准确和精度。

在放线过程中，可以根据需要进行标记和记录，以便后续施工的参考和查阅。

3. 定桩放线的注意事项在进行定桩放线过程中，需要注意以下几个方面：3.1 精确测量在进行放线操作前，需要使用合适的测量仪器对现场进行测量。

管桩定位放线、复核程序目前常用的放线方法有二种：⑴经纬仪和装龙门架放线方法。

⑵全站仪定位放线方法。

一、对于中（小）项目的管桩定位，我们常用经纬仪和安装龙门架进行定位放线。

放线过程中请注意如下几点：1、在甲方提供拟建筑物的控制点时，我方现场施工员在交接时，一定要明确拟建筑物的朝向（比如正北方向），分清纵横轴的方向与布置，并明确各个控制点所在位置和它的稳定性，并做好记录。

2、安装龙门架时，龙门架一定要整齐、稳定，水平架保持在同一个水平面上（用水准仪控制），同方向的架与架之间要保持平行，且龙门架的各个边角要成90度。

如果横架间的距离太长（大于30米，应在中间加一排龙门架），避免间距太大和风的影响，引起放线用的尼龙线偏位，造成桩位的偏差。

3、现场施工员在检查龙门架合格后，用经纬仪（事先检查经纬仪的功能是否合格）架在控制点上对中后，瞄准同方向上的另一个点，把各个控制线引到龙门架上，并用钢尺复核同一个朝向上二个控制线间的间距，确认总长度正确后，才开始在龙门架上进行轴号的定位。

我们强调的是：同一排架上的轴号，最好用50米的钢尺上的零起点对准在龙门架上的一个控制点，把各个轴间间距相加递增，把轴号引到龙门架上，并用不易退色的红笔正确标明清楚各个轴号。

再用5m（或8m）卷尺检验各个轴之间的尺寸是否与图纸上的尺寸一致；另一点要注意的是，要求把所有的轴号都标在龙门架，包括分轴号，这样做的工序虽然繁锁些，但能保证桩位放线的正确性，减少误差和放错线。

4、以上各个步骤经现场施工员检查合格后，才能进行桩位放线。

在桩位放线时，要分清各个承台桩位的分布方向，按图纸上的桩位尺寸对轴入号进行定桩位。

在这里强调的是，要放完一排轴线控制上的各个承台桩位后，再进行放另一排轴线控制的桩位，严禁用一排轴线放另一排轴线上的桩位。

5、桩位放线完成后，施工员必须进行自检（这个环节很重要）后，才能通知生产部，由生产部通知质安部和技术部有关人员到现场进行复线。

钻孔灌注桩基础施工工艺流程一、工艺流程场地布置→桩位放样→埋设护筒→旋挖机就位→旋挖钻进成孔→一次清孔→成孔验收→钢筋笼吊装→安装导管→二次清孔→水下灌注混凝土→成桩→提拔护筒→钻机移位。

二、施工要点2.1、桩位放线1、测量方法首先，根据已提供的坐标，经过复核合格后，用极坐标法放出桩的平面位置，用另一控制点上进行复核检查。

标高用水准仪测出护筒顶标高，以控制孔深和钢筋笼标高、混凝土面标高。

依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。

在桩位点打300mm深的木桩，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。

测量结果经自检、复检后，报请监理复核，复核无误并签字认可后，方可施工。

2、测量管理（1）测量队伍我项目部设专职测量人员，负责测量统筹管理和复核，经复核合格，报监理复核合格后，方可开钻。

（2）测量仪器测量班配备如下测量仪器和设备：J2级全站仪1套（测角中误差±2″，测距精度3mm±2ppm）包括主机、脚架、棱镜和觇牌；DS3水准仪1套，包括主机、脚架、水准尺和尺垫。

2.2、埋设护筒采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面200～300mm，并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失，以利钻孔工作进行。

护筒周围用粘土分层夯实。

护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制桩线，并作十字栓点控制，挖护筒孔位，吊放入护筒，同时用十字线校正护筒中心及桩位中心，使之重合一致，并保证其护筒中心位置与桩中心偏差小于20mm。

钻孔前应再次测定桩位，并确保护筒底端坐在原状土层。

2.3、桩机就位目前现场基底部分区域处在淤泥层，且地下孔隙水位上涌，受其影响场地西侧、东侧及能源地面泥泞，无法满足桩机的承载力要求。

为确保安全，桩基施工前利用砖渣铺设承载力不足的区域，铺设厚度约1.0m。

桩机就位前要求场地处理平整坚实，以满足施工垂直度要求，桩机按指定位置就位后，须在技术人员指导下，调整角度及对孔。

1、测设中心桩 2、钉设轴线控制桩或龙门板 一是在轴线延长线上打木 桩，称为轴线控制桩 （又称引桩）； 二是在建筑物外侧设置龙 门桩和龙门板。
引桩一般钉设在基础开挖范围以外2～4m、不受 施上，作好标志，代替 引桩。
龙门板也是在基础开挖范围以 外钉设龙门桩，桩上钉板即龙门板 。要求钉设牢固、龙门板的方向与 轴线平行或垂直、龙门板的上表面 平整且其标高为±0.000m。其优点 是使用方便，可以控制±0.000m以 下各层标高和基槽宽、基础宽、墙 身宽等具体位置。但它占用施工场 地、影响交通、对施工干扰很大， 一经碰动，必须及时校核纠正，且 需要木材较多、钉设也比较麻烦， 现已少用。
龙门板法和轴线控制桩示意图
轴线控制桩
龙门板
轴线控制桩
龙门桩
3、确定开挖边界线
根据基础宽和放坡宽（依据挖深与土 质现场确定），用石灰撒出基础开挖边界 线。 4 、控制开挖深度；不得超挖，当 基槽挖到离槽底0.3—0.5m时，用高 程放样的方法在槽壁上钉水平控制 桩。
-1.200m -1.700m
水平控制桩
首先沿原建筑物pm与qn墙面向外量出mm及nn并使mmnn距离大小根据实地情况而定一般为14m在地面知距离定出a点用相同的方法测设出b点然后分别将经纬仪安置于ab两点上后视m点测设水平角90沿视线测设已知距离即可定出acbd四点
建筑物的定位和放线
一 建筑物的放线

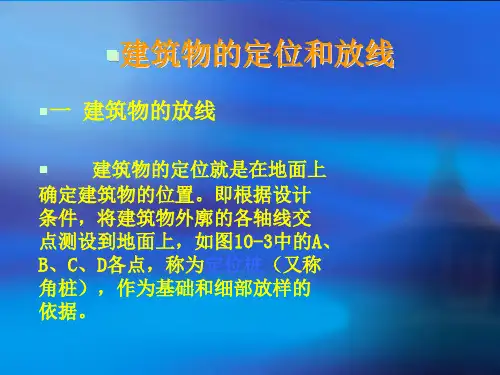

建筑物的定位就是在地面上确 定建筑物的位置。即根据设计条 件，将建筑物外廓的各轴线交点 测设到地面上，如图10-3中的A、 B、C、D各点，称为定位桩（又称 角桩），作为基础和细部放样的 依据。
1．根据与原有建筑物的关系定位 放样定位点的方法很多,最常见的是根据 2．根据建筑方格网定位 3．根据控制点的坐标定位 与周围原有建筑物的关系放样和根据规划 4. 根据与原有道路的关系定位
