2020中考数学作图题专练(30道)

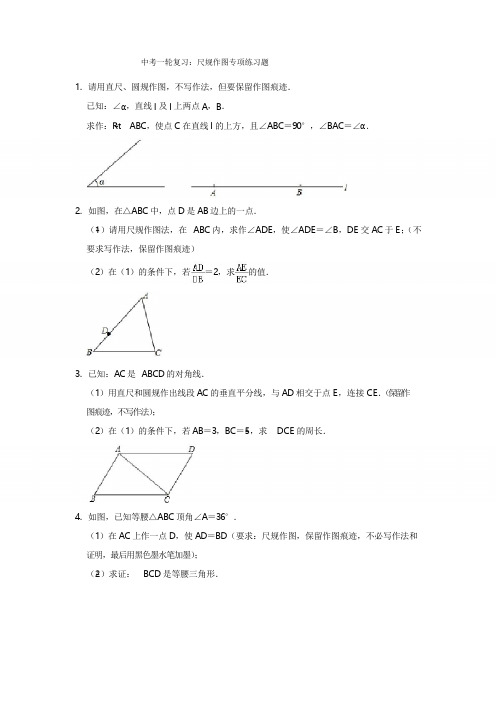

（中考一轮复习：尺规作图专项练习题1．请用直尺、圆规作图，不写作法，但要保留作图痕迹．已知：∠α，直线l及l上两点A，B．求作：△Rt ABC，使点C在直线l的上方，且∠ABC＝90°，∠BAC＝∠α．2．如图，在△ABC中，点D是AB边上的一点．（△1）请用尺规作图法，在ABC内，求作∠ADE，使∠ADE＝∠B，DE交AC于E；不要求写作法，保留作图痕迹）（2）在（1）的条件下，若＝2，求的值．3．已知：AC是ABCD的对角线．（1）用直尺和圆规作出线段AC的垂直平分线，与AD相交于点E，连接CE．（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB＝3，BC＝△5，求DCE的周长．4．如图，已知等腰△ABC顶角∠A＝36°．（1）在AC上作一点D，使AD＝BD（要求：尺规作图，保留作图痕迹，不必写作法和证明，最后用黑色墨水笔加墨）；（△2）求证：BCD是等腰三角形．；5．如图，AB为⊙O的直径，点C在⊙O上．（1）尺规作图：作∠BAC的平分线，与⊙O交于点D；连接OD，交BC于点E（不写作法，只保留作图痕迹，且用黑色墨水笔将作图痕迹加黑）（2）探究OE与AC的位置及数量关系，并证明你的结论．6．如图，在△Rt ABC中，∠ACB＝90°，AC＝2，BC＝3．（1）尺规作图：不写作法，保留作图痕迹．①作∠ACB的平分线，交斜边AB于点D；②过点D作BC的垂线，垂足为点E．（2）在（1）作出的图形中，求DE的长．7．在5×3的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中画出线段BD，使BD∥AC，其中D是格点；（2）在图2中画出线段BE，使BE⊥AC，其中E是格点．8．【阅读理解】用10cm×20cm的矩形瓷砖，可拼得一些长度不同但宽度均为20cm的图案．已知长度为10cm、20cm、30cm的所有图案如下：【尝试操作】如图，将小方格的边长看作10cm，请在方格纸中画出长度为40cm的所有图案．【归纳发现】观察以上结果，探究图案个数与图案长度之间的关系，将下表补充完整．图案的长度所有不同图案的个数10cm120cm230cm340cm50cm60cm9．如图，在△ABC中，AB＝AC，AD是BC边上的高．请用尺规作图法，求作△ABC的外接圆．（保留作图痕迹，不写作法）10．已知：∠AOB．求作：∠A′O′B′，使得∠A′O′B′＝∠AOB．作法：①以O为圆心，任意长为半径画弧，分别交OA，OB于点C，D；②画一条射线O′A′，以点O′为圆心，OC长为半径画弧，交O′A′于点C′；③以点C′为圆心，CD长为半径画弧，与第②步中所画的弧相交于点D′；④过点D′画射线O′B′，则∠A′O′B′＝∠AOB．；根据上面的作法，完成以下问题：（1）使用直尺和圆规，作出∠A′O′B′（请保留作图痕迹）．（2）完成下面证明∠A′O′B′＝∠AOB的过程（注：括号里填写推理的依据）．证明：由作法可知O′C′＝OC，O′D′＝OD，D′C′＝，∴△C′O′△D′≌COD（）∴∠A′O′B′＝∠AOB．（）11．如图，点M和点N在∠AOB内部．（1）请你作出点P，使点P到点M和点N的距离相等，且到∠AOB两边的距离也相等（保留作图痕迹，不写作法）；（2）请说明作图理由．12．按要求解答下列各题：（1）如图①，求作一点P，使点P到∠ABC的两边的距离相等，且在△ABC的边AC 上．（用直尺和圆规作图，保留作图痕迹，不写作法和证明）（2）如图②，B、C表示两个港口，港口C在港口B的正东方向上．海上有一小岛A在港口B的北偏东60°方向上，且在港口C的北偏西45°方向上．测得AB＝40海里，求小岛A与港口C之间的距离．（结果可保留根号）13．尺规作图（只保留作图痕迹，不要求写出作法）：如图，已知△ABC，请根据“SAS”基本事实作出△DEF，使△DEF≌△ABC．14．如图，⊙O的直径AB＝10，弦AC＝8，连接BC．（1）尺规作图：作弦CD，使CD＝BC（点D不与B重合），连接AD；（保留作图痕迹，不写作法）（2）在（1）所作的图中，求四边形ABCD的周长．15．如图，四边形ABCD是矩形．（1）用尺规作线段AC的垂直平分线，交AB于点E，交CD于点F（不写作法，保留作图痕迹）；（2）若BC＝4，∠BAC＝30°，求BE的长．△16．已知：在ABC中，AB＝AC．（△1）求作：ABC的外接圆．（要求：尺规作图，保留作图痕迹，不写作法）（△2）若ABC的外接圆的圆心O到BC边的距离为4，BC＝6，则S⊙O＝．17．如图，AD是△ABC的角平分线．（1）作线段AD的垂直平分线EF，分别交AB、AC于点E、F；（用直尺和圆规作图，标明字母，保留作图痕迹，不写作法．）（2）连接DE、DF，四边形AEDF是形．（直接写出答案）△18．如图，ABC中，∠C＝90°，AC＝4，BC＝8．（1）用直尺和圆规作AB的垂直平分线；（保留作图痕迹，不要求写作法）（2）若（1）中所作的垂直平分线交BC于点D，求BD的长．19．尺规作图（只保留作图痕迹，不要求写出作法）如图，已知∠α和线段△a，求作ABC，使∠A＝∠α，∠C＝90°，AB＝a．20．如图，在四边形ABCD中，AB∥CD，AB＝2CD，E为AB的中点，请仅用无刻度的直尺分别按下列要求画图（保留画图痕迹）．（1）在图1中，画出△ABD的BD边上的中线；（2）在图2中，若BA＝△BD，画出ABD的AD边上的高．21．已知：如图，∠ABC，射线BC上一点D．求作：等腰△PBD，使线段BD为等腰△PBD的底边，点P在∠ABC内部，且点P到∠ABC两边的距离相等．22．图①、图②、图③均是6×6的正方形网格，每个小正方形的顶点称为格点，小正方形的边长为1，点A、B、C、D、E、F均在格点上．在图①、图②、图③中，只用无刻度的直尺，在给定的网格中按要求画图，所画图形的顶点均在格点上，不要求写出画法．（1）在图①中以线段AB为边画一个△ABM，使其面积为6．（2）在图②中以线段CD为边画一个△CDN，使其面积为6．（3）在图③中以线段EF为边画一个四边形EFGH，使其面积为9，且∠EFG＝90°．23．图①，图②均为4×4的正方形网格，每个小正方形的顶点称为格点．在图①中已画出线段AB，在图②中已画出线段CD，其中A、B、C、D均为格点，按下列要求画图：（1）在图①中，以AB为对角线画一个菱形AEBF，且E，F为格点；（2）在图②中，以CD为对角线画一个对边不相等的四边形CGDH，且G，H为格点，∠CGD＝∠CHD＝90°．24．在6×6的方格纸中，点A，B，C都在格点上，按要求画图：（1）在图1中找一个格点D，使以点A，B，C，D为顶点的四边形是平行四边形．（2）在图2中仅用无刻度的直尺，把线段AB三等分（保留画图痕迹，不写画法）．25．如图，在7×5的方格纸ABCD中，请按要求画图，且所画格点三角形与格点四边形的顶点均不与点A，B，C，D重合．（1）在图1中画一个格点△EFG，使点E，F，G分别落在边AB，BC，CD上，且∠EFG ＝90°．（2）在图2中画一个格点四边形MNPQ，使点M，N，P，Q分别落在边AB，BC，CD，DA上，且MP＝NQ．（中考一轮复习：尺规作图专项练习题参考答案与试题解析1．请用直尺、圆规作图，不写作法，但要保留作图痕迹．已知：∠α，直线l及l上两点A，B．求作：△Rt ABC，使点C在直线l的上方，且∠ABC＝90°，∠BAC＝∠α．【分析】先作∠DAB＝α，再过B点作BE⊥AB，则AD与BE的交点为C点．【解答】解：如图，△ABC为所作．2．如图，在△ABC中，点D是AB边上的一点．（△1）请用尺规作图法，在ABC内，求作∠ADE，使∠ADE＝∠B，DE交AC于E；不要求写作法，保留作图痕迹）（2）在（1）的条件下，若＝2，求的值．【分析】（1）利用基本作图（作一个角等于已知角）作出∠ADE＝∠B；（2）先利用作法得到∠ADE＝∠B，则可判断DE∥BC，然后根据平行线分线段成比例定理求解．【解答】解：（1）如图，∠ADE为所作；（2）∵∠ADE＝∠B∴DE∥BC，∴＝＝2．3．已知：AC是ABCD的对角线．（1）用直尺和圆规作出线段AC的垂直平分线，与AD相交于点E，连接CE．（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB＝3，BC＝△5，求DCE的周长．【分析】（1）利用基本作图作AC的垂直平分线得到E点；（2）利用平行四边形的性质得到AD＝BC＝5，CD＝AB＝3，再根据线段垂直平分线上的性质得到EA＝△EC，然后利用等线段代换计算DCE的周长．【解答】解：（1）如图，CE为所作；（2）∵四边形ABCD为平行四边形，∴AD＝BC＝5，CD＝AB＝3，∵点E在线段AC的垂直平分线上，∴EA＝EC，∴△DCE的周长＝CE+DE+CD＝EA+DE+CD＝AD+CD＝5+3＝8．4．如图，已知等腰△ABC顶角∠A＝36°．；（1）在 AC 上作一点 D ，使 AD ＝BD （要求：尺规作图，保留作图痕迹，不必写作法和证明，最后用黑色墨水笔加墨）；（△2）求证： BCD 是等腰三角形．【分析】（1）作 AB 的垂直平分线交 AC 于 D ；（2）利用等腰三角形的性质和三角形内角和计算出∠ A BC ＝∠C ＝72°，再利用 DA ＝DB 得到∠ABD ＝∠A ＝36°，所以∠BDC ＝△72°，从而可判断 BCD 是等腰三角形．【解答】（1）解：如图，点 D 为所作；（2）证明：∵AB ＝AC ，∴∠ABC ＝∠C ＝ （180°﹣36°）＝72°，∵DA ＝DB ，∴∠ABD ＝∠A ＝36°，∴∠BDC ＝∠A +∠ABD ＝36°+36°＝72°，∴∠BDC ＝∠C ，∴△BCD 是等腰三角形．5．如图，AB 为⊙O 的直径，点 C 在⊙O 上．（1）尺规作图：作∠BAC 的平分线，与⊙O 交于点 D ；连接 OD ，交 BC 于点 E （不写作法，只保留作图痕迹，且用黑色墨水笔将作图痕迹加黑）（2）探究 OE 与 AC 的位置及数量关系，并证明你的结论．【分析】（1）利用基本作图作AD平分∠BAC，然后连接OD得到点E；（2）由AD平分∠BAC得到∠BAD＝∠BAC，由圆周角定理得到∠BAD＝∠BOD，则∠BOD＝∠BAC，再证明OE为△ABC的中位线，从而得到OE∥AC，OE＝AC．【解答】解：（1）如图所示；（2）OE∥AC，OE＝AC．理由如下：∵AD平分∠BAC，∴∠BAD＝∠BAC，∵∠BAD＝∠BOD，∴∠BOD＝∠BAC，∴OE∥AC，∵OA＝OB，∴OE为△ABC的中位线，∴OE∥AC，OE＝AC．6．如图，在△Rt ABC中，∠ACB＝90°，AC＝2，BC＝3．（1）尺规作图：不写作法，保留作图痕迹．①作∠ACB的平分线，交斜边AB于点D；②过点D作BC的垂线，垂足为点E．（2）在（1）作出的图形中，求DE的长．【分析】（1）利用基本作图，先画出CD平分∠ACB，然后作DE⊥BC于E；（2）利用CD平分∠ACB得到∠BCD＝△45°，再判断CDE为等腰直角三角形，所以DE＝△CE，然后证明BDE∽△BAC，从而利用相似比计算出DE．【解答】解：（1）如图，DE为所作；（2）∵CD平分∠ACB，∴∠BCD＝∠ACB＝45°，∵DE⊥BC，∴△CDE为等腰直角三角形，∴DE＝CE，∵DE∥AC，∴△BDE∽△BAC，∴＝，即＝，∴DE＝．7．在5×3的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中画出线段BD，使BD∥AC，其中D是格点；（2）在图2中画出线段BE，使BE⊥AC，其中E是格点．【分析】（1）将线段AC沿着AB方向平移2个单位，即可得到线段BD；（2）利用2×3的长方形的对角线，即可得到线段BE⊥AC．【解答】解：（1）如图所示，线段BD即为所求；（2）如图所示，线段BE即为所求．8．【阅读理解】用10cm×20cm的矩形瓷砖，可拼得一些长度不同但宽度均为20cm的图案．已知长度为10cm、20cm、30cm的所有图案如下：【尝试操作】如图，将小方格的边长看作10cm，请在方格纸中画出长度为40cm的所有图案．【归纳发现】观察以上结果，探究图案个数与图案长度之间的关系，将下表补充完整．图案的长度所有不同图案的个数10cm120cm230cm340cm550cm860cm13【分析】根据已知条件作图可知40cm时，所有图案个数5个；猜想得到结论；【解答】解：如图根据作图可知40cm时，所有图案个数5个50cm时，所有图案个数8个；60cm时，所有图案个数13个；故答案为5，8，13；9．如图，在△ABC中，AB＝AC，AD是BC边上的高．请用尺规作图法，求作△ABC的外接圆．（保留作图痕迹，不写作法）【分析】作线段AB的垂直平分线，交A D于点O，以O为圆心，OB为半径作⊙O，⊙O 即为所求．【解答】解：如图所示：⊙O即为所求．10．已知：∠AOB．求作：∠A′O′B′，使得∠A′O′B′＝∠AOB．作法：①以O为圆心，任意长为半径画弧，分别交OA，OB于点C，D；②画一条射线O′A′，以点O′为圆心，OC长为半径画弧，交O′A′于点C′；③以点C′为圆心，CD长为半径画弧，与第②步中所画的弧相交于点D′；④过点D′画射线O′B′，则∠A′O′B′＝∠AOB．根据上面的作法，完成以下问题：（1）使用直尺和圆规，作出∠A′O′B′（请保留作图痕迹）．（2）完成下面证明∠A′O′B′＝∠AOB的过程（注：括号里填写推理的依据）．证明：由作法可知O′C′＝OC，O′D′＝OD，D′C′＝DC，∴△C′O′△D′≌COD（SSS）∴∠A′O′B′＝∠AOB．（全等三角形的对应角相等）【分析】（1）根据题意作出图形即可；（2）根据全等三角形的判定和性质即可得到结论．【解答】解：（1）如图所示，∠A′O′B′即为所求；（2）证明：由作法可知O′C′＝OC，O′D′＝OD，D′C′＝DC，∴△C′O′△D′≌COD（SSS）∴∠A′O′B′＝∠AOB．（全等三角形的对应角相等）故答案为：DC，SSS，全等三角形的对应角相等．11．如图，点M和点N在∠AOB内部．（1）请你作出点P，使点P到点M和点N的距离相等，且到∠AOB两边的距离也相等（保留作图痕迹，不写作法）；（2）请说明作图理由．【分析】（1）根据角平分线的作法、线段垂直平分线的作法作图；（2）根据角平分线的性质、线段垂直平分线的性质解答．；【解答】解：（1）如图，点P到点M和点N的距离相等，且到∠AOB两边的距离也相等；（2）理由：角的平分线上的点到角的两边的距离相等、垂直平分线上的点到线段两端点的距离相等．12．按要求解答下列各题：（1）如图①，求作一点P，使点P到∠ABC的两边的距离相等，且在△ABC的边AC 上．（用直尺和圆规作图，保留作图痕迹，不写作法和证明）（2）如图②，B、C表示两个港口，港口C在港口B的正东方向上．海上有一小岛A在港口B的北偏东60°方向上，且在港口C的北偏西45°方向上．测得AB＝40海里，求小岛A与港口C之间的距离．（结果可保留根号）【分析】（1）利用尺规作∠BAC的角平分线交AC于点P，点P即为所求．（2）作AD⊥BC于D．解直角三角形求出AD，再利用等腰直角三角形的性质即可解决问题．【解答】解：（1）如图，点P即为所求．（2）作AD⊥BC于D．：在△Rt ABD中，∵AB＝40海里，∠ABD＝30°，∴AD＝AB＝20（海里），∵∠ACD＝45°，∴AC＝AD＝20（海里）．答：小岛A与港口C之间的距离为20海里．13．尺规作图（只保留作图痕迹，不要求写出作法）如图，已知△ABC，请根据“SAS”基本事实作出△DEF，使△DEF≌△ABC．【分析】先作一个∠D＝∠A，然后在∠D的两边分别截取ED＝BA，DF＝AC，连接EF 即可得到△DEF；【解答】解：如图，△DEF即为所求．14．如图，⊙O的直径AB＝10，弦AC＝8，连接BC．（1）尺规作图：作弦CD，使CD＝BC（点D不与B重合），连接AD；（保留作图痕迹，不写作法）（2）在（1）所作的图中，求四边形ABCD的周长．【分析】（1）以C为圆心，CB为半径画弧，交⊙O于D，线段CD即为所求．（2）连接BD，OC交于点E，设OE＝x，构建方程求出x即可解决问题．【解答】解：（1）如图，线段CD即为所求．（2）连接BD，OC交于点E，设OE＝x．∵AB是直径，∴∠ACB＝90°，∴BC＝＝＝6，∵BC＝CD，∴＝，∴OC⊥BD于E．∴BE＝DE，∵BE2＝BC2﹣EC2＝OB2﹣OE2，∴62﹣（5﹣x）2＝52﹣x2，解得x＝，∵BE＝DE，BO＝OA，∴AD＝2OE＝，∴四边形ABCD的周长＝6+6+10+15．如图，四边形ABCD是矩形．＝．（1）用尺规作线段AC的垂直平分线，交AB于点E，交CD于点F（不写作法，保留作图痕迹）；（2）若BC＝4，∠BAC＝30°，求BE的长．【分析】（1）根据线段的垂直平分线的作图解答即可；（2）利用含30°的直角三角形的性质解答即可．【解答】解：（1）如图所示：（2）∵四边形ABCD是矩形，EF是线段AC的垂直平分线，∴AE＝EC，∠CAB＝∠ACE＝30°，∴∠ACB＝60°，∴∠ECB＝30°，∵BC＝4，∴BE＝．△16．已知：在ABC中，AB＝AC．（△1）求作：ABC的外接圆．（要求：尺规作图，保留作图痕迹，不写作法）（△2）若ABC的外接圆的圆心O到BC边的距离为4，BC＝6，则S⊙O＝25π．【分析】（1）作线段AB，BC的垂直平分线，两线交于点O，以O为圆心，OB为半径作⊙O，⊙O即为所求．（2）在△Rt OBE中，利用勾股定理求出OB即可解决问题．【解答】解：（1）如图⊙O即为所求．（2）设线段BC的垂直平分线交BC于点E．由题意OE＝4，BE＝EC＝3，在△Rt OBE中，OB＝＝5，＝π•52＝25π．∴S圆O故答案为25π．17．如图，AD是△ABC的角平分线．（1）作线段AD的垂直平分线EF，分别交AB、AC于点E、F；（用直尺和圆规作图，标明字母，保留作图痕迹，不写作法．）（2）连接DE、DF，四边形AEDF是菱形．（直接写出答案）【分析】（1）利用尺规作线段AD的垂直平分线即可．（2）根据四边相等的四边形是菱形即可证明．【解答】解：（1）如图，直线EF即为所求．（2）∵AD平分∠BAC，∴∠BAD＝∠CAD，∵∠AOE＝∠AOF＝90°，AO＝AO，∴△AOE≌△AOF（ASA），∴AE＝AF，∵EF垂直平分线段AD，∴EA＝ED，F A＝FD，∴EA＝ED＝DF＝AF，∴四边形AEDF是菱形．故答案为菱．△18．如图，ABC中，∠C＝90°，AC＝4，BC＝8．（1）用直尺和圆规作AB的垂直平分线；（保留作图痕迹，不要求写作法）（2）若（1）中所作的垂直平分线交BC于点D，求BD的长．【分析】（1）分别以A，B为圆心，大于AB为半径画弧，两弧交于点M，N，作直线MN即可．（2）设AD＝BD＝x，在△Rt ACD中，利用勾股定理构建方程即可解决问题．【解答】解：（1）如图直线MN即为所求．（2）∵MN垂直平分线段AB，∴DA＝DB，设DA＝DB＝x，在△Rt ACD中，∵AD2＝AC2+CD2，∴x2＝42+（8﹣x）2，解得x＝5，∴BD＝5．19．尺规作图（只保留作图痕迹，不要求写出作法）如图，已知∠α和线段△a，求作ABC，使∠A＝∠α，∠C＝90°，AB＝a．【分析】根据作一个角等于已知角，线段截取以及垂线的尺规作法即可求出答案．【解答】解：如图所示，△ABC为所求作20．如图，在四边形ABCD中，AB∥CD，AB＝2CD，E为AB的中点，请仅用无刻度的直尺分别按下列要求画图（保留画图痕迹）．（1）在图1中，画出△ABD的BD边上的中线；（（2）在图2中，若BA＝△BD，画出ABD的AD边上的高．【分析】（1）连接EC，利用平行四边形的判定和性质解答即可；（2）连接EC，ED，F A，利用三角形重心的性质解答即可．【解答】解：1）如图1所示，AF即为所求：（2）如图2所示，BH即为所求．21．已知：如图，∠ABC，射线BC上一点D．求作：等腰△PBD，使线段BD为等腰△PBD的底边，点P在∠ABC内部，且点P到∠ABC两边的距离相等．【分析】根据角平分线的性质、线段的垂直平分线的性质即可解决问题．【解答】解：∵点P到∠ABC两边的距离相等，∴点P在∠ABC的平分线上；∵线段BD为等腰△PBD的底边，∴PB＝PD，∴点P在线段BD的垂直平分线上，∴点P是∠ABC的平分线与线段BD的垂直平分线的交点，如图所示：22．图①、图②、图③均是6×6的正方形网格，每个小正方形的顶点称为格点，小正方形的边长为1，点A、B、C、D、E、F均在格点上．在图①、图②、图③中，只用无刻度的直尺，在给定的网格中按要求画图，所画图形的顶点均在格点上，不要求写出画法．（1）在图①中以线段AB为边画一个△ABM，使其面积为6．（2）在图②中以线段CD为边画一个△CDN，使其面积为6．（3）在图③中以线段EF为边画一个四边形EFGH，使其面积为9，且∠EFG＝90°．【分析】（1）直接利用三角形的面积的计算方法得出符合题意的图形；（2）直接利用三角形面积求法得出答案；（3）根据矩形函数三角形的面积的求法进而得出答案．【解答】解：（1）如图△①所示，ABM即为所求；（2）如图△②所示，CDN即为所求；（3）如图③所示，四边形EFGH即为所求；23．图①，图②均为4×4的正方形网格，每个小正方形的顶点称为格点．在图①中已画出线段AB，在图②中已画出线段CD，其中A、B、C、D均为格点，按下列要求画图：（1）在图①中，以AB为对角线画一个菱形AEBF，且E，F为格点；（2）在图②中，以CD为对角线画一个对边不相等的四边形CGDH，且G，H为格点，∠CGD＝∠CHD＝90°．【分析】（1）根据菱形的定义画出图形即可（答案不唯一）．（2）利用数形结合的思想解决问题即可．【解答】解：（1）如图，菱形AEBF即为所求．（2）如图，四边形CGDH即为所求．24．在6×6的方格纸中，点A，B，C都在格点上，按要求画图：（1）在图1中找一个格点D，使以点A，B，C，D为顶点的四边形是平行四边形．（2）在图2中仅用无刻度的直尺，把线段AB三等分（保留画图痕迹，不写画法）．【分析】（1）由勾股定理得：C D＝AB＝CD'＝，BD＝AC＝BD''＝，AD'＝BC＝AD''＝；画出图形即可；（2）根据平行线分线段成比例定理画出图形即可．【解答】解：（1）由勾股定理得：CD＝AB＝CD'＝AD'＝BC＝AD''＝，BD＝AC＝BD''＝；，画出图形如图1所示；（2）如图2所示．25．如图，在7×5的方格纸ABCD中，请按要求画图，且所画格点三角形与格点四边形的顶点均不与点A，B，C，D重合．（1）在图1中画一个格点△EFG，使点E，F，G分别落在边AB，BC，CD上，且∠EFG ＝90°．（2）在图2中画一个格点四边形MNPQ，使点M，N，P，Q分别落在边AB，BC，CD，DA上，且MP＝NQ．【分析】（1）利用数形结合的思想构造全等三角形或等腰直角三角形解决问题即可．（2）如图3中，构造矩形即可解决问题．如图4中，构造MP＝NQ＝5【解答】解：（△1）满足条件的EFG，如图1，2所示．即可．（2）满足条件的四边形MNPQ如图所示．。

图形的性质——尺规作图2一．选择题（共9小题）1．用直尺和圆规作一个角等于已知角，如图，能得出的依据是（）A．边边边B．边角边C．角边角D．角角边2．下列作图语句正确的是（）A．延长线段AB到C，使AB=BC B．延长射线ABC．过点A作AB∥CD∥EF D．作∠AOB的平分线OC3．下列语句（）正确．A．射线比直线短一半B．延长AB到CC．两点间的线叫做线段D．经过三点A，B，C不一定能画出直线来4．如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP 并延长交BC于点D，则下列说法中正确的个数是（）①AD是∠BAC的平分线②∠ADC=60°③点D在AB的垂直平分线上④AB=2AC．A．1 B．2 C．3 D．45．请仔细观察用直尺和圆规作一个角∠A′O′B′等于已知角∠AOB的示意图，请你根据图形全等的知识，说明画出∠A′O′B′=∠AOB的依据是（）A．SSS B．SAS C．ASA D．AAS6．如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M、N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P．若点P的坐标为（2x，y+1），则y关于x的函数关系为（）A．y=x B．y=﹣2x﹣1 C．y=2x﹣1 D．y=1﹣2x7．如图，已知线段AB，分别以点A、点B为圆心，以大于AB的长为半径画弧，两弧交于点C和点D，作直线CD，在CD上取两点P、M，连接PA、PB、MA、MB，则下列结论一定正确的是（）A．PA=MA B．MA=PE C．PE=BE D．PA=PB8．如图，已知∠AOB，按照以下步骤画图：（1）以O为圆心，适当长为半径画弧，交OA于点M，交OB于点N．（2）分别以点M、N为圆心，大于MN的长半径画弧，两弧在∠AOB内部相交于点C．（3）作射线OC．则判断△OMC≌△ONC的依据是（）A．SAS B．SSS C．ASA D．AAS9．如图，七年级（下）教材第4页给出了利用三角尺和直尺画平行线的一种方法，能说明AB∥DE的条件是（）A．∠CAB=∠FDE B．∠ACB=∠DFE C．∠ABC=∠DEF D．∠BCD=∠EFG二．填空题（共6小题）10．∠AOB如图所示，请用直尺和圆规作出∠AOB的平分线（要求保留作图痕迹，不写作法）．_________11．如图，点A是直线l外一点，在l上取点B、C．按下列步骤作图：分别以A、C为圆心，BC、AB长为半径画弧，两弧交于点D．则四点A、B、C、D可组成的图形是_________ ．12．如图，是格点（横、纵坐标都为整数的点）三角形，请在图中画出与全等的一个格点三角形．13．在如图所示的方格纸上过点P画直线AB的平行线．14．如图，△ABC是不等边三角形，DE=BC，以D，E为两个顶点作位置不同的三角形，使所作的三角形与△ABC全等，这样的三角形最多可以画出_________ 个．15．如图，网格中有△ABC和点D，请你找出另外两点E、F，在图中画出△DEF，使△ABC≌△DEF，且顶点A、B、C分别与D、E、F对应．三．解答题（共6小题）16．如图，△ABC中，AB=AC，∠A=36°，称满足此条件的三角形为黄金等腰三角形．请完成以下操作：（画图不要求使用圆规，以下问题所指的等腰三角形个数均不包括△ABC）（1）在图1中画1条线段，使图中有2个等腰三角形，并直接写出这2个等腰三角形的顶角度数分别是_________ 度和_________ 度；（2）在图2中画2条线段，使图中有4个等腰三角形；（3）继续按以上操作发现：在△ABC中画n条线段，则图中有_________ 个等腰三角形，其中有_________ 个黄金等腰三角形．17．如图，Rt△ABC的直角边BC=8，AC=6（1）用尺规作图作AB的垂直平分线l，垂足为D，（保留作图痕迹，不要求写作法、证明）；（2）连结D、C两点，求CD的长度．18．如图①，将一张直角三角形纸片△ABC折叠，使点A与点C重合，这时DE为折痕，△CBE 为等腰三角形；再继续将纸片沿△CBE的对称轴EF折叠，这时得到了两个完全重合的矩形（其中一个是原直角三角形的内接矩形，另一个是拼合成的无缝隙、无重叠的矩形），我们称这样两个矩形为“叠加矩形”．（1）如图②，正方形网格中的△ABC能折叠成“叠加矩形”吗？如果能，请在图②中画出折痕；（2）如图③，在正方形网格中，以给定的BC为一边，画出一个斜三角形ABC，使其顶点A 在格点上，且△ABC折成的“叠加矩形”为正方形；（3）若一个三角形所折成的“叠加矩形”为正方形，那么它必须满足的条件是什么？19．如图，在△ABC中，AB=AC，AD⊥BC，AE∥BC．（1）作∠ADC的平分线DF，与AE交于点F；（用尺规作图，保留作图痕迹，不写作法）（2）在（1）的条件下，若AD=2，求DF的长．20．如图，已知矩形OABC的A点在x轴上，C点在y轴上，OC=6，OA=10．（1）在BC边上求作一点E，使OE=OA；（保留作图痕迹，不写画法）（2）求出点E的坐标．21．如图，在△ABC中，BC=AC，且CD∥AB，设△ABC的外心为O．（1）用尺规作出△ABC的外接圆O．（不写作法，保留痕迹）（2）在（1）中，连接OC，并证明OC是AB的中垂线；（3）直线CD与⊙O有何位置关系，试证明你的结论．图形的性质——尺规作图2参考答案与试题解析一．选择题（共9小题）1．用直尺和圆规作一个角等于已知角，如图，能得出的依据是（）A．边边边B边角边C角边角D．角角边考点：作图—基本作图；全等三角形的判定．专题：压轴题．分析：通过分析作图的步骤，发现△OCD与△O′C′D′的三条边分别对应相等，于是利用边边边，判定△OCD≌△O′C′D′，根据全等三角形对应角相等得出∠A′O′B′=∠AOB．解答：解：作图的步骤：①以O为圆心，任意长为半径画弧，分别交OA、OB于点C、D；②作射线O′B′，以O′为圆心，OC长为半径画弧，交O′B′于点C′；③以C′为圆心，CD长为半径画弧，交前弧于点D′；④过点D′作射线O′A′．所以∠A′O′B′就是与∠AOB相等的角．在△O′C′D′与△OCD中，，∴△O′C′D′≌△OCD（SSS），∴∠A′O′B′=∠AOB，显然运用的判定方法是边边边．故选A．点评：此题是一道综合题，不但考查了学生对作图方法的掌握，也是对全等三角形的判定的方法的考查．2．下列作图语句正确的是（）A．延长线段AB到C，使AB=BC B．延长射线ABC．过点A作AB∥CD∥EF D．作∠AOB的平分线OC考点：作图—尺规作图的定义．分析：根据基本作图的方法，逐项分析，从而得出正确的结论．解答：解：A、应为：延长线段AB到C，BC=AB，故本选项错误；B、射线本身是无限延伸的，不能延长，故本选项错误；C、过点A作只能作CD或EF的平行线，CD不一定平行于EF，故本选项错误；D、作∠AOB的平分线OC，正确．故选D．点评：此题主要考查图形中延长线、平行线、角平分线的画法，是基本题型，特别是A选项，应该是作出的等于原来的，顺序不能颠倒．3．下列语句（）正确．A．射线比直线短一半B．延长AB到CC．两点间的线叫做线段D．经过三点A，B，C不一定能画出直线来考点：作图—尺规作图的定义．专题：推理填空题．分析：根据直线、射线、线段有关知识，对每个选项注意判断得出正确选项．解答：解：A、直线和射线都没有长短，所以射线比直线短一半错误，故本选项错误；B、延长AB到C，正确的说法是延长线段AB到C，故本选项错误；C、两点间的线叫做线段，不符合线段的定义，故本选项错误；D、若三点A，B，C在一条直线上，则经过三点A，B，C能画出直线来；若三点A，B，C不在一条直线上，则经过三点A，B，C不能画出直线来．所以说经过三点A，B，C不一定能画出直线来，故本选项正确．故选：D．点评：此题考查的知识点是作图﹣﹣尺规作图的定义，熟练掌握概念是解题的关键．4．如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP 并延长交BC于点D，则下列说法中正确的个数是（）①AD是∠BAC的平分线②∠ADC=60°③点D在AB的垂直平分线上④AB=2AC．A． 1 B．2 C．3 D．4考点：作图—基本作图．分析：根据角平分线的做法可得①正确，再根据三角形内角和定理和外角与内角的关系可得∠ADC=60°，再根据线段垂直平分线的性质逆定理可得③正确．根据直角三角形中30°角所对的直角边等于斜边的一半可得④正确．解答：解：①AD是∠BAC的平分线，说法正确；②∵∠C=90°，∠B=30°，∴∠CAB=60°，∵AD平分∠CAB，∴∠DAB=30°，∴∠ADC=30°+30°=60°，因此∠ADC=60°正确；③∵∠DAB=30°，∠B=30°，∴AD=BD，∴点D在AB的中垂线上，故③说法正确，④∵∠C=90°，∠B=30°，∴AB=2AC，故选：D．点评：此题主要考查了角平分线的做法以及垂直平分线的性质，熟练根据角平分线的性质得出∠ADC度数是解题关键．5．请仔细观察用直尺和圆规作一个角∠A′O′B′等于已知角∠AOB的示意图，请你根据图形全等的知识，说明画出∠A′O′B′=∠AOB的依据是（）A．SSS B．SAS C．ASA D．A AS考点：作图—基本作图；全等三角形的判定．分析：根据作图过程可知O′C′=OC，O′D′=OD，C′D′=CD，所以运用的是三边对应相等，两三角形全等作为依据．解答：解：根据作图过程可知O′C′=OC，O′D′=OD，C′D′=CD，在△OCD与△O′C′D′中，∴△OCD≌△O′C′D′（SSS），∴∠A′O′B′=∠AOB．故选：A．点评：本题考查基本作图“作一个角等于已知角”的相关知识，其理论依据是三角形全等的判定“边边边”定理和全等三角形对应角相等．从作法中找已知，根据已知条件选择判定方法．6．如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M、N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P．若点P的坐标为（2x，y+1），则y关于x的函数关系为（）A．y=x B．y=﹣2x﹣1 C．y=2x﹣1 D．y=1﹣2x考点：作图—基本作图；坐标与图形性质．分析：根据角平分线的性质以及第二象限点的坐标特点，进而得出答案．解答：解：由题意可得出：P点在第二象限的角平分线上，∵点P的坐标为（2x，y+1），∴2x=﹣（y+1），∴y=﹣2x﹣1．故选：B．点评：此题主要考查了角平分线的性质以及坐标与图形的性质，得出P点位置是解题关键．7．如图，已知线段AB，分别以点A、点B为圆心，以大于AB的长为半径画弧，两弧交于点C和点D，作直线CD，在CD上取两点P、M，连接PA、PB、MA、MB，则下列结论一定正确的是（）A．PA=MA B．MA=PE C．PE=BE D．P A=PB考点：作图—基本作图；线段垂直平分线的性质．分析：根据作图的过程可知PD是线段AB的垂直平分线，利用垂直平分线的性质即可得到问题的选项．解答：解：由题意可知：PD是线段AB的垂直平分线，所以PA=PB，故选D．点评：本题考查了基本作图﹣作已知线段的垂直平分线以及考查了线段垂直平分线的性质：线段垂直平分线上的点到线段两端点的距离线段．8．如图，已知∠AOB，按照以下步骤画图：（1）以O为圆心，适当长为半径画弧，交OA于点M，交OB于点N．（2）分别以点M、N为圆心，大于MN的长半径画弧，两弧在∠AOB内部相交于点C．（3）作射线OC．则判断△OMC≌△ONC的依据是（）A．SAS B．SSS C．ASA D．A AS考点：作图—基本作图；全等三角形的判定．分析：根据角平分线的作图方法解答．解答：解：根据角平分线的作法可知，OM=ON，CM=CN，又∵OC是公共边，∴△OMC≌△ONC的根据是“SSS”．故选：B．点评：本题考查了全等三角形的判定，熟悉角平分线的作法，找出相等的条件是解题的关键．9．如图，七年级（下）教材第4页给出了利用三角尺和直尺画平行线的一种方法，能说明AB∥DE的条件是（）A．∠CAB=∠FDE B．∠ACB=∠DFE C．∠ABC=∠DEF D．∠BCD=∠EFG考点：作图—基本作图；平行线的判定．分析：根据同位角相等，两直线平行可得，∠CAB=∠FDE可以说明AB∥DE．解答：解：利用三角尺和直尺画平行线，实际就是画∠CAB=∠FDE，故答案为：A．点评：此题主要考查了画平行线的方法，关键是掌握平行线的判定定理：同位角相等，两直线平行．二．填空题（共6小题）10．∠AOB如图所示，请用直尺和圆规作出∠AOB的平分线（要求保留作图痕迹，不写作法）．参见解答考点：作图—基本作图．分析：∵只要在OB上取C，以O为圆心，OC为半径画圆，交OA于点D，连接CD，再分别以大于CD为半径，C，D，为圆心画圆，两圆相交于P，D，连接OP，则OP即为∠AOB 的平分线．解答：解：作法如下：（1）在OB上取C，以O为圆心，OC为半径画圆，交OA于点D，连接CD；（2）再分别以大于CD为半径，C，D，为圆心画圆，两圆相交于P，D，连接OP，则OP即为∠AOB的平分线．点评：本题考查了运用三角形全等的判定与性质，结合圆的性质作等角的方法，需同学们熟练掌握．11．如图，点A是直线l外一点，在l上取点B、C．按下列步骤作图：分别以A、C为圆心，BC、AB长为半径画弧，两弧交于点D．则四点A、B、C、D可组成的图形是平行四边形或梯形．考点：作图—复杂作图．分析：根据题意画出图形，可得两弧有两个交点，连接可得答案．解答：解：如图所示：，四点A、B、C、D可组成的图形是平行四边形或梯形．故答案为：平行四边形或梯形．点评：此题主要考查了复杂作图，关键是根据题意画出图形，找到D点位置．12．如图，是格点（横、纵坐标都为整数的点）三角形，请在图中画出与全等的一个格点三角形．考点：作图—复杂作图．专题：作图题．分析：本题答案不唯一，最简单的方法就是从点B所以在的纵坐标找一点，作BC 的平行线，且长度相等，然后再作AB的平行线且长度相等，最后连接，构成三角形．解答：解：点评：本题主要考查了利用网格画图的能力．13．在如图所示的方格纸上过点P画直线AB的平行线．考点：作图—基本作图．专题：网格型．分析：由题意可知应根据小正方形的格数及勾股定理作图，只要在直线找点A，B，D，P使其连接起来构成平行四边形即可．解答：解：作图如下：（1）连接PA，假设图中每个小方格的边长为1，则AP==，AB==；（2）找点D，使得AP=BD，AP∥BD，连接DP，即可．点评：本题考查的是平行四边形的性质，勾股定理的运用，利用图中每个小格的边长相等作图．14．如图，△ABC是不等边三角形，DE=BC，以D，E为两个顶点作位置不同的三角形，使所作的三角形与△ABC全等，这样的三角形最多可以画出 4 个．考点：作图—复杂作图．分析：能画4个，分别是：以D为圆心，AB为半径画圆；以E为圆心，AC为半径画圆．两圆相交于两点（DE上下各一个），分别于D，E连接后，可得到两个三角形．以D为圆心，AC为半径画圆；以E为圆心，AB为半径画圆．两圆相交于两点（DE上下各一个），分别于D，E连接后，可得到两个三角形．因此最多能画出4个解答：解：如图，可以作出这样的三角形4个．点评：本题考查了学生利用基本作图来做三角形的能力．15．如图，网格中有△ABC和点D，请你找出另外两点E、F，在图中画出△DEF，使△ABC≌△DEF，且顶点A、B、C分别与D、E、F对应．考点：作图—复杂作图；全等三角形的性质；勾股定理．分析：若是三边对应相等的两个三角形互为全等三角形，根据此可画出图．解答：解：从图上可看出两个三角形的三条边对应相等．所以△DEF即为所求．点评：本题考查全等三角形的性质，三边对应相等，以及在表格中如何画出全等的三角形．三．解答题（共6小题）16．如图，△ABC中，AB=AC，∠A=36°，称满足此条件的三角形为黄金等腰三角形．请完成以下操作：（画图不要求使用圆规，以下问题所指的等腰三角形个数均不包括△ABC）（1）在图1中画1条线段，使图中有2个等腰三角形，并直接写出这2个等腰三角形的顶角度数分别是108 度和36 度；（2）在图2中画2条线段，使图中有4个等腰三角形；（3）继续按以上操作发现：在△ABC中画n条线段，则图中有2n 个等腰三角形，其中有n 个黄金等腰三角形．考点：作图—应用与设计作图；黄金分割．专题：作图题；探究型．分析：（1）利用等腰三角形的性质以及∠A的度数，进而得出这2个等腰三角形的顶角度数；（2）利用（1）种思路进而得出符合题意的图形；（3）利用当1条直线可得到2个等腰三角形；当2条直线可得到4个等腰三角形；当3条直线可得到6个等腰三角形，进而得出规律求出答案．解答：解：（1）如图1所示：∵AB=AC，∠A=36°，∴当AE=BE，则∠A=∠ABE=36°，则∠AEB=108°，则∠EBC=36°，∴这2个等腰三角形的顶角度数分别是108度和36度；故答案为：108，36；（2）如图2所示：（3）如图3所示：当1条直线可得到2个等腰三角形；当2条直线可得到4个等腰三角形；当3条直线可得到6个等腰三角形；…∴在△ABC中画n条线段，则图中有2n个等腰三角形，其中有n个黄金等腰三角形．故答案为：2n，n．点评：此题主要考查了应用作图与设计以及等腰三角形的性质，得出分割图形的规律是解题关键．17．如图，Rt△ABC的直角边BC=8，AC=6（1）用尺规作图作AB的垂直平分线l，垂足为D，（保留作图痕迹，不要求写作法、证明）；（2）连结D、C两点，求CD的长度．考点：作图—基本作图；线段垂直平分线的性质；直角三角形斜边上的中线．分析：（1）根据垂直平分线的作法得出答案即可；（2）根据垂直平分线的性质以及直角三角形的性质得出AB进而得出CD即可．解答：解；（1）如图．直线DE即为所求作的图形．（2）连接CD，∵DE是AB的垂直平分线，∠C=90°，∴AD=B D=CD，∵AC=6，BC=8，∴AB=10，∴CD是Rt△ABC斜边上的中线等于斜边的一半，∴CD=5．点评：此题主要考查了垂直平分线的作法以及直角三角形的性质，根据Rt△ABC斜边上的中线等于斜边的一半得出是解题关键．18．如图①，将一张直角三角形纸片△ABC折叠，使点A与点C重合，这时DE为折痕，△CBE 为等腰三角形；再继续将纸片沿△CBE的对称轴EF折叠，这时得到了两个完全重合的矩形（其中一个是原直角三角形的内接矩形，另一个是拼合成的无缝隙、无重叠的矩形），我们称这样两个矩形为“叠加矩形”．（1）如图②，正方形网格中的△ABC能折叠成“叠加矩形”吗？如果能，请在图②中画出折痕；（2）如图③，在正方形网格中，以给定的BC为一边，画出一个斜三角形ABC，使其顶点A 在格点上，且△ABC折成的“叠加矩形”为正方形；（3）若一个三角形所折成的“叠加矩形”为正方形，那么它必须满足的条件是什么？考点：作图—应用与设计作图．专题：新定义；开放型．分析：（1）应先在三角形的格点中找一个矩形，折叠即可；（2）根据正方形的边长应等于底边及底边上高的一半可得所求三角形的底边与高相等；（3）由（2）可得相应结论．解答：解：（1）；（2）；（3）由（2）可得，若一个三角形所折成的“叠加矩形”为正方形，那么三角形的一边长与该边上的高相等的直角三角形或锐角三角形．点评：解决本题的关键是得到相应矩形的边长等于所给三角形的底边与底边上的高的一半的关系．19．如图，在△ABC中，AB=AC，AD⊥BC，AE∥BC．（1）作∠ADC的平分线DF，与AE交于点F；（用尺规作图，保留作图痕迹，不写作法）（2）在（1）的条件下，若AD=2，求DF的长．考点：作图—基本作图；等腰三角形的性质；勾股定理．分析：（1）利用角平分线的作法得出DF即可；（2）首先得出∠DAF=90°，即可得出∠ADF=45°，进而利用勾股定理求出即可．解答：解：（1）如图所示，DF就是所求作；（2）∵AD⊥BC，AE∥BC，∴∠DAF=90°，又∵DF平分∠ADC，∴∠ADF=45°，∴AD=AF，．点评：此题主要考查了基本作图以及等腰三角形的性质和勾股定理等知识，熟练掌握角平分线的做法是解题关键．20．如图，已知矩形OABC的A点在x轴上，C点在y轴上，OC=6，OA=10．（1）在BC边上求作一点E，使OE=OA；（保留作图痕迹，不写画法）（2）求出点E的坐标．考点：作图—复杂作图；坐标与图形性质；勾股定理；矩形的性质．分析：（1）利用EO=AO，以O为圆心AO为半径画弧得出E即可；（2）首先过点E作EF⊥OA，垂足为F，得出B点坐标，进而求出FO的长，即可得出E点坐标．解答：解：（1）如图所示：E点即为所求；（2）过点E作EF⊥OA，垂足为F．∵矩形OABC中OC=6，OA=10，∴B点坐标为（10，6）．∴E F=6．又∵OE=OA，∴OF==8．∴点E的坐标为（8，6）．点评：此题主要考查了基本作图以及勾股定理和矩形的性质，得出B点坐标是解题关键．21．（如图，在△ABC中，BC=AC，且CD∥AB，设△ABC的外心为O．（1）用尺规作出△ABC的外接圆O．（不写作法，保留痕迹）（2）在（1）中，连接OC，并证明OC是AB的中垂线；（3）直线CD与⊙O有何位置关系，试证明你的结论．考点：作图—复杂作图；线段垂直平分线的性质；直线与圆的位置关系．分析：（1）首先作出三角形两边的中垂线进而得出圆心求出△ABC的外接圆O；（2）利用等腰三角形的性质得出答案即可；（3）利用切线的判定方法求出∠OCG=90°，进而得出答案．解答：解：（1）如图所示：（2）方法一：连接BO、CO、OA，∵OB=OA，AC=BC，∴OC是AB的中垂线；方法二：在⊙O中，∵AC=BC，∴=，∴∠BOC=∠AOC，∵OB=OA，1 ∴OC是AB的中垂线；（3）直线CD与⊙O相切，证明：∵CD∥AB，CO是AB的垂线，∴∠OCG=90°，∴直线CD与⊙O相切．点评：此题主要考查了切线的判定与性质以及三角形外接圆的作法等知识，熟练掌握等腰三角形的性质是解题关键．2。

2020年中考数学一轮专项复习——尺规作图中考真题汇编一．选择题1．如图，点C在∠AOB的边OA上，用尺规作出了CP∥OB，作图痕迹中，是（）A．以点C为圆心、OD的长为半径的弧B．以点C为圆心、DM的长为半径的弧C．以点E为圆心、DM的长为半径的弧D．以点E为圆心、OD的长为半径的弧2．如图，∠MAN＝60°，点B为AM上一点，以点A为圆心、任意长为半径画弧，交AM于点E，交AN于点D．再分别以点D，E为圆心、大于DE的长为半径画弧，两弧交于点F．作射线AF，在AF上取点G，连接BG，过点G作GC⊥AN，垂足为点C．若AG＝6，则BG的长可能为（）A．1 B．2 C．D．23．（2019•鄂尔多斯）如图，在▱ABCD中，∠BDC＝47°42′，依据尺规作图的痕迹，计算α的度数是（）A．67°29′B．67°9′C．66°29′D．66°9′4．（2019•贵阳）如图，在△ABC中，AB＝AC，以点C为圆心，CB长为半径画弧，交AB于点B和点D，再分别以点B，D为圆心，大于BD长为半径画弧，两弧相交于点M，作射线CM交AB于点E．若AE＝2，BE＝1，则EC的长度是（）A．2 B．3 C．D．5．（2019•包头）如图，在Rt△ABC中，∠B＝90°，以点A为圆心，适当长为半径画弧，分别交AB、AC于点D，E，再分别以点D、E为圆心，大于DE为半径画弧，两弧交于点F，作射线AF交边BC于点G，若BG＝1，AC＝4，则△ACG的面积是（）A．1 B．C．2 D．6．（2019•北京）已知锐角∠AOB，如图，（1）在射线OA上取一点C，以点O为圆心，OC长为半径作，交射线OB于点D，连接CD；（2）分别以点C，D为圆心，CD长为半径作弧，交于点M，N；（3）连接OM，MN．根据以上作图过程及所作图形，下列结论中错误的是（）A．∠COM＝∠COD B．若OM＝MN．则∠AOB＝20°C．MN∥CD D．MN＝3CD7．（2019•广西）如图，在△ABC中，AC＝BC，∠A＝40°，观察图中尺规作图的痕迹，可知∠BCG的度数为（）A．40°B．45°C．50°D．60°8．（2019•新疆）如图，在△ABC中，∠C＝90°，∠A＝30°，以点B为圆心，适当长为半径画弧，分别交BA，BC于点M，N；再分别以点M，N为圆心，大于MN的长为半径画弧，两弧交于点P，作射线BP交AC于点D．则下列说法中不正确的是（）A．BP是∠ABC的平分线B．AD＝BDC．S△CBD：S△ABD＝1：3 D．CD＝BD9．（2019•深圳）如图，已知AB＝AC，AB＝5，BC＝3，以A，B两点为圆心，大于AB 的长为半径画圆弧，两弧相交于点M，N，连接MN与AC相交于点D，则△BDC的周长为（）A．8 B．10 C．11 D．13 10．（2019•荆州）如图，矩形ABCD的顶点A，B，C分别落在∠MON的边OM，ON 上，若OA＝OC，要求只用无刻度的直尺作∠MON的平分线．小明的作法如下：连接AC，BD交于点E，作射线OE，则射线OE平分∠MON．有以下几条几何性质：①矩形的四个角都是直角，②矩形的对角线互相平分，③等腰三角形的“三线合一”．小明的作法依据是（）A．①②B．①③C．②③D．①②③11．（2019•宜昌）通过如下尺规作图，能确定点D是BC边中点的是（）A．B．C．D．12．（2019•安顺）如图，在菱形ABCD中，按以下步骤作图：①分别以点C和点D为圆心，大于CD的长为半径作弧，两弧相交于M、N两点；②作直线MN，且MN恰好经过点A，与CD交于点E，连接BE．则下列说法错误的是（）A．∠ABC＝60°B．S△ABE＝2S△ADEC．若AB＝4，则BE＝4D．sin∠CBE＝13．（2019•河北）根据圆规作图的痕迹，可用直尺成功找到三角形外心的是（）A．B．C．D．14．（2019•烟台）已知∠AOB＝60°，以O为圆心，以任意长为半径作弧，交OA，OB于点M，N，分别以点M，N为圆心，以大于MN的长度为半径作弧，两弧在∠AOB 内交于点P，以OP为边作∠POC＝15°，则∠BOC的度数为（）A．15°B．45°C．15°或30°D．15°或45°15．（2019•长沙）如图，Rt△ABC中，∠C＝90°，∠B＝30°，分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于M、N两点，作直线MN，交BC于点D，连接AD，则∠CAD的度数是（）A．20°B．30°C．45°D．60°16．（2019•潍坊）如图，已知∠AOB．按照以下步骤作图：①以点O为圆心，以适当的长为半径作弧，分别交∠AOB的两边于C，D两点，连接CD．②分别以点C，D为圆心，以大于线段OC的长为半径作弧，两弧在∠AOB内交于点E，连接CE，DE．③连接OE交CD于点M．下列结论中错误的是（）A．∠CEO＝∠DEO B．CM＝MDC．∠OCD＝∠ECD D．S四边形OCED＝CD•OE 17．（2019•东营）如图，在Rt△ABC中，∠ACB＝90°，分别以点B和点C为圆心，大于BC的长为半径作弧，两弧相交于D、E两点，作直线DE交AB于点F，交BC于点G，连结CF．若AC＝3，CG＝2，则CF的长为（）A．B．3 C．2 D．二．填空题18．（2019•葫芦岛）如图，BD是▱ABCD的对角线，按以下步骤作图：①分别以点B和点D为圆心，大于BD的长为半径作弧，两弧相交于E，F两点；②作直线EF，分别交AD，BC于点M，N，连接BM，DN．若BD＝8，MN＝6，则▱ABCD的边BC上的高为．19．（2019•宁夏）如图，在Rt△ABC中，∠C＝90°，以顶点B为圆心，适当长度为半径画弧，分别交AB，BC于点M，N，再分别以点M，N为圆心，大于MN的长为半径画弧，两弧交于点P，作射线BP交AC于点D．若∠A＝30°，则＝．20．（2019•本溪）如图，BD是矩形ABCD的对角线，在BA和BD上分别截取BE，BF，使BE＝BF；分别以E，F为圆心，以大于EF的长为半径作弧，两弧在∠ABD内交于点G，作射线BG交AD于点P，若AP＝3，则点P到BD的距离为．21．（2019•成都）如图，▱ABCD的对角线AC与BD相交于点O，按以下步骤作图：①以点A为圆心，以任意长为半径作弧，分别交AO，AB于点M，N；②以点O为圆心，以AM长为半径作弧，交OC于点M'；③以点M'为圆心，以MN长为半径作弧，在∠COB内部交前面的弧于点N'；④过点N'作射线ON'交BC于点E．若AB＝8，则线段OE的长为．22．（2018•益阳）如图，在△ABC中，AB＝5，AC＝4，BC＝3．按以下步骤作图：①以A为圆心，任意长为半径作弧，分别交AB，AC于点M，N；②分别以M，N为圆心，以大于MN的长为半径作弧，两弧相交于点E；③作射线AE；④以同样的方法作射线BF．AE交BF于点O，连接OC，则OC＝．23．（2018•抚顺）如图，▱ABCD中，AB＝7，BC＝3，连接AC，分别以点A和点C为圆心，大于AC的长为半径作弧，两弧相交于点M，N，作直线MN，交CD于点E，连接AE，则△AED的周长是．24．（2018•荆州）已知：∠AOB，求作：∠AOB的平分线．作法：①以点O为圆心，适当长为半径画弧，分别交OA，OB于点M，N；②分别以点M，N为圆心，大于MN 的长为半径画弧，两弧在∠AOB内部交于点C；③画射线OC．射线OC即为所求．上述作图用到了全等三角形的判定方法，这个方法是．25．（2018•葫芦岛）如图，OP平分∠MON，A是边OM上一点，以点A为圆心、大于点A到ON的距离为半径作弧，交ON于点B、C，再分别以点B、C为圆心，大于BC 的长为半径作弧，两弧交于点D、作直线AD分别交OP、ON于点E、F．若∠MON＝60°，EF＝1，则OA＝．26．（2018•山西）如图，直线MN∥PQ，直线AB分别与MN，PQ相交于点A，B．小宇同学利用尺规按以下步骤作图：①以点A为圆心，以任意长为半径作弧交AN于点C，交AB于点D；②分别以C，D为圆心，以大于CD长为半径作弧，两弧在∠NAB内交于点E；③作射线AE交PQ于点F．若AB＝2，∠ABP＝60°，则线段AF的长为．三．解答题27．（2019•徐州）【阅读理解】用10cm×20cm的矩形瓷砖，可拼得一些长度不同但宽度均为20cm的图案．已知长度为10cm、20cm、30cm的所有图案如下：【尝试操作】如图，将小方格的边长看作10cm，请在方格纸中画出长度为40cm的所有图案．【归纳发现】观察以上结果，探究图案个数与图案长度之间的关系，将下表补充完整．28．（2019•长春）图①、图②、图③均是6×6的正方形网格，每个小正方形的顶点称为格点，小正方形的边长为1，点A、B、C、D、E、F均在格点上．在图①、图②、图③中，只用无刻度的直尺，在给定的网格中按要求画图，所画图形的顶点均在格点上，不要求写出画法．（1）在图①中以线段AB为边画一个△ABM，使其面积为6．（2）在图②中以线段CD为边画一个△CDN，使其面积为6．（3）在图③中以线段EF为边画一个四边形EFGH，使其面积为9，且∠EFG＝90°．29．（2019•绥化）按要求解答下列各题：（1）如图①，求作一点P，使点P到∠ABC的两边的距离相等，且在△ABC的边AC 上．（用直尺和圆规作图，保留作图痕迹，不写作法和证明）；（2）如图②，B、C表示两个港口，港口C在港口B的正东方向上．海上有一小岛A 在港口B的北偏东60°方向上，且在港口C的北偏西45°方向上．测得AB＝40海里，求小岛A与港口C之间的距离．（结果可保留根号）30．（2019•柳州）已知：∠AOB．求作：∠A′O′B′，使得∠A′O′B′＝∠AOB．作法：①以O为圆心，任意长为半径画弧，分别交OA，OB于点C，D；②画一条射线O′A′，以点O′为圆心，OC长为半径画弧，交O′A′于点C′；③以点C′为圆心，CD长为半径画弧，与第②步中所画的弧相交于点D′；④过点D′画射线O′B′，则∠A′O′B′＝∠AOB．根据上面的作法，完成以下问题：（1）使用直尺和圆规，作出∠A′O′B′（请保留作图痕迹）．（2）完成下面证明∠A′O′B′＝∠AOB的过程（注：括号里填写推理的依据）．证明：由作法可知O′C′＝OC，O′D′＝OD，D′C′＝，∴△C′O′D′≌△COD（）∴∠A′O′B′＝∠AOB．（）31．（2019•孝感）如图，Rt△ABC中，∠ACB＝90°，一同学利用直尺和圆规完成如下操作：①以点C为圆心，以CB为半径画弧，交AB于点G；分别以点G、B为圆心，以大于GB的长为半径画弧，两弧交点K，作射线CK；②以点B为圆心，以适当的长为半径画弧，交BC于点M，交AB的延长线于点N；分别以点M、N为圆心，以大于MN的长为半径画弧，两弧交于点P，作直线BP交AC 的延长线于点D，交射线CK于点E．请你观察图形，根据操作结果解答下列问题；（1）线段CD与CE的大小关系是；（2）过点D作DF⊥AB交AB的延长线于点F，若AC＝12，BC＝5，求tan∠DBF的值．32．（2019•武汉）如图是由边长为1的小正方形构成的网格，每个小正方形的顶点叫做格点．四边形ABCD的顶点在格点上，点E是边DC与网格线的交点．请选择适当的格点，用无刻度的直尺在网格中完成下列画图，保留连线的痕迹，不要求说明理由．（1）如图1，过点A画线段AF，使AF∥DC，且AF＝DC．（2）如图1，在边AB上画一点G，使∠AGD＝∠BGC．（3）如图2，过点E画线段EM，使EM∥AB，且EM＝AB．33．（2019•攀枝花）（1）如图1，有一个残缺圆，请作出残缺圆的圆心O（保留作图痕迹，不写作法）．（2）如图2，设AB是该残缺圆⊙O的直径，C是圆上一点，∠CAB的角平分线AD交⊙O于点D，过D作⊙O的切线交AC的延长线于点E．①求证：AE⊥DE；②若DE＝3，AC＝2，求残缺圆的半圆面积．34．（2019•温州）如图，在7×5的方格纸ABCD中，请按要求画图，且所画格点三角形与格点四边形的顶点均不与点A，B，C，D重合．（1）在图1中画一个格点△EFG，使点E，F，G分别落在边AB，BC，CD上，且∠EFG ＝90°．（2）在图2中画一个格点四边形MNPQ，使点M，N，P，Q分别落在边AB，BC，CD，DA上，且MP＝NQ．35．（2019•无锡）按要求作图，不要求写作法，但要保留作图痕迹．（1）如图1，A为⊙O上一点，请用直尺（不带刻度）和圆规作出⊙O的内接正方形；（2）我们知道，三角形具有性质：三边的垂直平分线相交于同一点，三条角平分线相交于一点，三条中线相交于一点，事实上，三角形还具有性质：三条高所在直线相交于一点．请运用上述性质，只用直尺（不带刻度）作图．①如图2，在▱ABCD中，E为CD的中点，作BC的中点F．②如图3，在由小正方形组成的4×3的网格中，△ABC的顶点都在小正方形的顶点上，作△ABC的高AH．参考答案一．选择题1．解：由作图可知作图步骤为：①以点O为圆心，任意长为半径画弧DM，分别交OA，OB于M，D．②以点C为圆心，以OM为半径画弧EN，交OA于E．③以点E为圆心，以DM为半径画弧FG，交弧EN于N．④过点N作射线CP．根据同位角相等两直线平行，可得CP∥OB．故选：C．2．解：由作法得AG平分∠MON，∴∠NAG＝∠MAG＝30°，∵GC⊥AN，∴∠ACG＝90°，∴GC＝AG＝×6＝3，∵AG平分∠MAN，∴G点到AM的距离为3，∴BG≥3．故选：D．3．解：∵四边形ABCD为平行四边形，∴AB∥CD，∴∠ABD＝∠BDC＝47°42′，由作法得EF垂直平分BD，BE平分∠ABD，∴EF⊥BD，∠ABE＝∠DBE＝∠ABD＝23°51′，∵∠BEF+∠EBD＝90°，∴∠BEF＝90°﹣23°51°＝66°9′，∴α的度数是66°9′．故选：D．4．解：由作法得CE⊥AB，则∠AEC＝90°，AC＝AB＝BE+AE＝2+1＝3，在Rt△ACE中，CE＝＝．故选：D．5．解：由作法得AG平分∠BAC，∴G点到AC的距离等于BG的长，即G点到AC的距离为1，所以△ACG的面积＝×4×1＝2．故选：C．6．解：由作图知CM＝CD＝DN，∴∠COM＝∠COD，故A选项正确；∵OM＝ON＝MN，∴△OMN是等边三角形，∴∠MON＝60°，∵CM＝CD＝DN，∴∠MOA＝∠AOB＝∠BON＝∠MON＝20°，故B选项正确；设∠MOA＝∠AOB＝∠BON＝α，则∠OCD＝∠OCM＝，∴∠MCD＝180°﹣α，又∵∠CMN＝∠CON＝α，∴∠MCD+∠CMN＝180°，∴MN∥CD，故C选项正确；∵MC+CD+DN＞MN，且CM＝CD＝DN，∴3CD＞MN，故D选项错误；故选：D．7．解：由作法得CG⊥AB，∵AC＝BC，∴CG平分∠ACB，∠A＝∠B，∵∠ACB＝180°﹣40°﹣40°＝100°，∴∠BCG＝∠ACB＝50°．故选：C．8．解：由作法得BD平分∠ABC，所以A选项的结论正确；∵∠C＝90°，∠A＝30°，∴∠ABC＝60°，∴∠ABD＝30°＝∠A，∴AD＝BD，所以B选项的结论正确；∵∠CBD＝∠ABC＝30°，∴BD＝2CD，所以D选项的结论正确；∴AD＝2CD，∴S△ABD＝2S△CBD，所以C选项的结论错误．故选：C．9．解：由作法得MN垂直平分AB，∴DA＝DB，∴△BDC的周长＝DB+DC+BC＝DA+DC+BC＝AC+BC＝5+3＝8．故选：A．10．解：∵四边形ABCD为矩形，∴AE＝CE，而OA＝OC，∴OE为∠AOC的平分线．故选：C．11．解：作线段BC的垂直平分线可得线段BC的中点．由此可知：选项A符合条件，故选：A．12．解：由作法得AE垂直平分CD，即CE＝DE，AE⊥CD，∵四边形ABCD为菱形，∴AD＝CD＝2DE，AB∥DE，在Rt△ADE中，cos D＝＝，∴∠D＝60°，∴∠ABC＝60°，所以A选项的结论正确；∵S△ABE＝AB•AE，S△ADE＝DE•AE，而AB＝2DE，∴S△ABE＝2S△ADE，所以B选项的结论正确；若AB＝4，则DE＝2，∴AE＝2，在Rt△ABE中，BE＝＝2，所以C选项的结论错误；作EH⊥BC交BC的延长线于H，如图，设AB＝4a，则CE＝2a，BC＝4a，BE＝2a，在△CHE中，∠ECH＝∠D＝60°，∴CH＝a，EH＝a，∴sin∠CBE＝＝＝，所以D选项的结论正确．故选：C．13．解：三角形外心为三边的垂直平分线的交点，由基本作图得到C选项作了两边的垂直平分线，从而可用直尺成功找到三角形外心．故选：C．14．解：（1）以O为圆心，以任意长为半径作弧，交OA，OB于点M，N，分别以点M，N为圆心，以大于MN的长度为半径作弧，两弧在∠AOB内交于点P，则OP为∠AOB的平分线，（2）两弧在∠AOB内交于点P，以OP为边作∠POC＝15°，则为作∠POB或∠POA 的角平分线，则∠BOC＝15°或45°，故选：D．15．解：在△ABC中，∵∠B＝30°，∠C＝90°，∴∠BAC＝180°﹣∠B﹣∠C＝60°，由作图可知MN为AB的中垂线，∴DA＝DB，∴∠DAB＝∠B＝30°，∴∠CAD＝∠BAC﹣∠DAB＝30°，故选：B．16．解：由作图步骤可得：OE是∠AOB的角平分线，∴∠CEO＝∠DEO，CM＝MD，S四边形OCED＝CD•OE，但不能得出∠OCD＝∠ECD，故选：C．17．解：由作法得GF垂直平分BC，∴FB＝FC，CG＝BG＝2，FG⊥BC，∵∠ACB＝90°，∴FG∥AC，∴BF＝CF，∴CF为斜边AB上的中线，∵AB＝＝5，∴CF＝AB＝．故选：A．二．填空题（共9小题）18．解：由作法得MN垂直平分BD，∴MB＝MD，NB＝ND，∵四边形ABCD为平行四边形，∴AD∥BC，∴∠MDB＝∠NBD，而MB＝MD，∴∠MBD＝∠MDB，∴∠MBD＝∠NBD，而BD⊥MN，∴△BMN为等腰三角形，∴BM＝BN＝ND＝MD，∴四边形BMDN为菱形，∴BN＝＝5，设▱ABCD的边BC上的高为h，∵MN•BD＝2BN•h，∴h＝＝，即▱ABCD的边BC上的高为．故答案为．19．解：由作法得BD平分∠ABC，∵∠C＝90°，∠A＝30°，∴∠ABC＝60°，∴∠ABD＝∠CBD＝30°，∴DA＝DB，在Rt△BCD中，BD＝2CD，∴AD＝2CD，∴＝．故答案为．20．解：结合作图的过程知：BP平分∠ABD，∵∠A＝90°，AP＝3，∴点P到BD的距离等于AP的长，为3，故答案为：3．21．解：由作法得∠COE＝∠OAB，∵四边形ABCD为平行四边形，∴OC＝OA，∴CE＝BE，∴OE为△ABC的中位线，∴OE＝AB＝×8＝4．故答案为4．22．解：过点O作OD⊥BC，OG⊥AC，垂足分别为：D，G，由题意可得：O是△ACB的内心，∵AB＝5，AC＝4，BC＝3，∴BC2+AC2＝AB2，∴△ABC是直角三角形，∴∠ACB＝90°，∴四边形OGCD是正方形，∴DO＝OG＝＝1，∴CO＝．故答案为：．23．解：∵四边形ABCD是平行四边形，AB＝7，BC＝3，∴AD＝BC＝3，CD＝AB＝7．∵由作图可知，MN是线段AC的垂直平分线，∴AE＝CE，∴△ADE的周长＝AD+（DE+AE）＝AD+CD＝3+7＝10．故答案为：10．24．解：由作法①知，OM＝ON，由作法②知，CM＝CN，∵OC＝OC，∴△OCM≌△OCN（SSS），故答案为：SSS．25．解：由作法得AD⊥ON于F，∴∠AOF＝90°，∵OP平分∠MON，∴∠EOF＝∠MON＝×60°＝30°，在Rt△OEF中，OF＝EF＝，在Rt△AOF中，∠AOF＝60°，∴OA＝2OF＝2．故答案为2．26．解：∵MN∥PQ，∴∠NAB＝∠ABP＝60°，由题意得：AF平分∠NAB，∴∠1＝∠2＝30°，∵∠ABP＝∠1+∠3，∴∠3＝30°，∴∠1＝∠3＝30°，∴AB＝BF，AG＝GF，∵AB＝2，∴BG＝AB＝1，∴AG＝，∴AF＝2AG＝2，故答案为：2．三．解答题（共9小题）27．解：如图根据作图可知40cm时，所有图案个数5个50cm时，所有图案个数8个；60cm时，所有图案个数13个；故答案为5，8，13；28．解：（1）如图①所示，△ABM即为所求；（2）如图②所示，△CDN即为所求；（3）如图③所示，四边形EFGH即为所求；29．解：（1）如图，点P即为所求．（2）作AD⊥BC于D．在Rt△ABD中，∵AB＝40海里，∠ABD＝30°，∴AD＝AB＝20（海里），∵∠ACD＝45°，∴AC＝AD＝20（海里）．答：小岛A与港口C之间的距离为20海里．30．解：（1）如图所示，∠A′O′B′即为所求；（2）证明：由作法可知O′C′＝OC，O′D′＝OD，D′C′＝DC，∴△C′O′D′≌△COD（SSS）∴∠A′O′B′＝∠AOB．（全等三角形的对应角相等）故答案为：DC，SSS，全等三角形的对应角相等．31．解：（1）CD＝CE，由作图知CE⊥AB，BD平分∠CBF，∴∠1＝∠2＝∠3，∵∠CEB+∠3＝∠2+∠CDE＝90°，∴∠CEB＝∠CDE，∴CD＝CE，故答案为：CD＝CE；（2）∵BD平分∠CBF，BC⊥CD，BF⊥DF，∴BC＝BF，∠CBD＝∠FBD，在△BCD和△BFD中，∵，∴△BCD≌△BFD（AAS），∴CD＝DF，设CD＝DF＝x，在Rt△ACB中，AB＝＝13，∴sin∠DAF＝＝，即＝，解得x＝，∵BC＝BF＝5，∴tan∠DBF＝＝×＝．32．解：（1）如图所示，线段AF即为所求；（2）如图所示，点G即为所求；（3）如图所示，线段EM即为所求．33．（1）解：如图1：点O即为所求．（2）①证明：如图2中，连接OD交BC于F．∵AD平分∠BAC，∴∠DAC＝∠DAB，∴＝，∴OD⊥BC，∴CF＝BF，∠CFD＝90°，∵DE是切线，∴DE⊥OD，∴∠EDF＝90°，∵AB是直径，∴∠ACB＝∠BCE＝90°，∴四边形DECF是矩形，∴∠E＝90°，∴AE⊥DE．②∵四边形DECF是矩形，∴DE＝CF＝BF＝3，在Rt△ACB中，AB＝＝2，∴残缺圆的半圆面积＝•π•（）2＝5π．34．解：（1）满足条件的△EFG，如图1，2所示．（2）满足条件的四边形MNPQ如图所示．35．解：（1）如图1，连结AO并延长交圆O于点C，作AC的中垂线交圆于点B，D，四边形ABCD即为所求．（2）①如图2，连结AC，BD交于点O，连结EB交AC于点G，连结DG并延长交CB于点F，F即为所求②如图3所示，AH即为所求．。

2020中考数学全等三角形与尺规作图（含答案）A组基础题组一、选择题1.用直尺和圆规作已知角的平分线的示意图如下,则说明∠CAD=∠BAD的依据是( )A.SSSB.SASC.ASAD.AAS2.尺规作图要求:Ⅰ.过直线外一点作这条直线的垂线;Ⅱ.作线段的垂直平分线;Ⅲ.过直线上一点作这条直线的垂线;Ⅳ.作角的平分线.下图是按上述要求排乱顺序的尺规作图:则正确的配对是( )A.①—Ⅳ,②—Ⅱ,③—Ⅰ,④—ⅢB.①—Ⅳ,②—Ⅲ,③—Ⅱ,④—ⅠC.①—Ⅱ,②—Ⅳ,③—Ⅲ,④—ⅠD.①—Ⅳ,②—Ⅰ,③—Ⅱ,④—Ⅲ3.用直尺和圆规作Rt△ABC斜边AB上的高线CD,以下四个作图中,作法错误的是( )4.在△ABC中,∠ABC=45°,AC=4,H是高AD和BE的交点,则线段BH的长度为( )A. B.4 C.2 D.55.如图,在△ABC中,∠C=90°,∠B=30°,边AB的垂直平分线DE交AB于点E,交BC于点D,CD=3,则BC的长为( )A.6B.6C.9D.36.如图,AD是△ABC的角平分线,DE,DF分别是△ABD和△ACD的高,得到下列四个结论:①OA=OD;②AD⊥EF;③当∠BAC=90°时,四边形AEDF是正方形;④AE+DF=AF+DE.其中正确的是( )A.②③B.②④C.①③④D.②③④7.两组邻边分别相等的四边形叫做“筝形”,如图,四边形ABCD是一个筝形,其中AD=CD,AB=CB,某同学在探究筝形的性质时,得到如下结论:①AC⊥BD;②AO=CO=AC;③△ABD≌△CBD.其中正确的结论有( )A.0个B.1个C.2个D.3个二、填空题8.如图,OC为∠AOB的平分线.CM⊥OB,OC=5,OM=4.则点C到射线OA的距离为.9.如图,AB=12 m,CA⊥AB于A,DB⊥AB于B,且AC=4 m,P点从B向A运动,每分钟走1 m,Q点从B向D运动,每分钟走2 m,P、Q两点同时出发,运动分钟后△CAP与△PQB全等.10.如图,在Rt△ABC中,∠ACB=90°,点D、E分别是AB,AC的中点,点F是AD的中点.若AB=8,则EF= .三、解答题11.如图,∠A=∠B=50°,P为AB中点,点M为射线AC上(不与点A重合)的任意一点,连接MP,并使MP的延长线交射线BD于点N,设∠BPN=α.(1)求证:△APM≌△BPN;(2)当MN=2BN时,求α的度数;(3)若△BPN的外心在该三角形的内部,直接．．写出α的取值范围.12.如图,△ABC中,D是AB上一点,DE⊥AC于点E,F是AD的中点,FG⊥BC于点G,与DE交于点H,若FG=AF,AG平分∠CAB,连接GE,GD.(1)求证:△ECG≌△GHD;(2)小亮同学经过探究发现:AD=AC+EC.请你帮助小亮同学证明这一结论;(3)若∠B=30°,判定四边形AEGF是不是菱形,并说明理由.B组提升题组一、选择题1.如图,AB⊥CD,且AB=CD,E、F是AD上两点,CE⊥AD,BF⊥AD.若CE=a,BF=b,EF=c,则AD的长为( )A.a+cB.b+cC.a-b+cD.a+b-c2.数学活动课上,四位同学围绕作图问题“如图,已知直线l和直线l外一点P,用直尺和圆规作直线PQ,使PQ⊥l于点Q”.分别作出了下列四个图形.其中作法错误的是( )3.如图,G,E分别是正方形ABCD的边AB,BC的点,且AG=CE,AE⊥EF,AE=EF,现有如下结论:①BE=GE;②△AGE≌△ECF;③∠FCD=45°;④△GBE∽△ECH.其中,正确的结论有( )A.1个B.2个C.3个D.4个二、填空题4.如图,Rt△ABC中,∠A=90°,∠C=30°,BD平分∠ABC且与AC边交于点D,AD=2,则点D到边BC的距离是.5.如图,△ABC中,AD⊥BC,CE⊥AB,垂足分别为D、E,AD、CE交于点H,请你添加一个适当的条件: ,使△AEH≌△CEB.6.如图,在正方形ABCD中,对角线AC与BD相交于点O,E为BC上一点,CE=5,F为DE的中点.若△CEF的周长为18,则OF的长为.三、解答题7.如图,△ABC是直角三角形,且∠ABC=90°,四边形BCDE是平行四边形,E为AC中点,BD平分∠ABC,点F在AB上,且BF=BC.求证:(1)DF=AE;(2)DF⊥AC.参考答案A组基础题组一、选择题1.A 从角平分线的作法可得,△AFD与△AED的三边全部相等,则△AFD≌△AED.故选A.2.D 根据尺规作图的方法可知正确的配对是①—Ⅳ,②—Ⅰ,③—Ⅱ,④—Ⅲ.故选D.3.D A.根据作图的方法可知,CD是Rt△ABC斜边AB上的高线,不符合题意.B.根据“直径所对的圆周角是直角”知CD是Rt△ABC斜边AB上的高线,不符合题意.C.根据相交圆的公共弦的性质可知CD是斜边AB上的高线,不符合题意.D.无法证明CD是Rt△ABC斜边上的高线,符合题意.故选D.4.B ∵∠ABC=45°,AD⊥BC,∴在等腰直角三角形ABD中,AD=BD,又∵∠ADB=∠ADC=90°,∠BHD+∠DBH=90°=∠EBC+∠C,∴∠BHD=∠C,∴△BHD≌△ACD,∴BH=AC=4.5.C 由垂直平分线的性质定理得BD=AD,∴∠B=∠BAD=30°,∴AD平分∠BAC.∴在Rt△ADC中,AD=2CD=6,即BD=6.∴BC=BD+CD=9.6.D 如果OA=OD,则结合已知条件易证得四边形AEDF是矩形,则∠BAC=90°,但由题中条件得不到∠BAC=90°,所以①不正确.首先根据全等三角形的判定方法,判断出△AED≌△AFD,则AE=AF,DE=DF.然后根据全等三角形的判定方法,判断出△AEO≌△AFO,则∠AOE=∠AOF=90°,即AD⊥EF,所以②正确.如果∠BAC=90°,则四边形AEDF的四个角都是直角,四边形AEDF是矩形,结合DE=DF,判断出四边形AEDF是正方形,故③正确.根据△AED≌△AFD,得到AE=AF,DE=DF,进而得到AE+DF=AF+DE,故④正确.故选D.7.D 在△ABD与△CBD中,∴△ABD≌△CBD(SSS),故③正确.∴∠ADB=∠CDB,在△AOD与△COD中,∠∠∴△AOD≌△COD(SAS),∴∠AOD=∠COD=90°,AO=OC=AC,∴AC⊥BD,故①②正确.故选D.二、填空题8.答案 3解析过C作CF⊥AO.∵OC为∠AOB的平分线,CM⊥OB,∴CM=CF.∵OC=5,OM=4,∴CM=3,∴CF=3.故答案为3.9.答案 4解析∵CA⊥AB于A,DB⊥AB于B,∴∠A=∠B=90°,设运动x分钟后△CAP与△PQB全等,则BP=x m,BQ=2x m,AP=(12-x)m,分两种情况:①若BP=AC,则x=4,此时AP=12-4=8 m,BQ=8 m,∴AP=BQ,∴△CAP≌△PBQ(SAS);②若BP=AP,则12-x=x,解得x=6,此时BQ=12 m,BQ≠AC,∴△CAP与△PQB不全等.综上所述:运动4分钟后△CAP与△PQB全等.10.答案 2解析∵D为AB的中点,AB=8,∴在Rt△ABC中,CD=4,又∵E、F分别为AC,AD的中点,∴根据三角形中位线定理,得EF=2.三、解答题11.解析(1)证明:∵P为AB中点,∴PA=PB.又∵∠A=∠B,∠MPA=∠NPB,∴△APM≌△BPN.(2)由(1)得PM=PN,∴MN=2PN,又∵MN=2BN,∴PN=BN,∴α=∠B=50°.(3)40°<α<90°.∵△BPN的外心在该三角形的内部,∴△BPN是锐角三角形,∴∠BPN和∠BNP都为锐角,又∵∠B=50°,∴40°<∠BPN<90°,即40°<α<90°.12.解析(1)证明:∵AF=FG,∴∠FAG=∠FGA,∵AG平分∠CAB,∴∠CAG=∠FAG,∴∠CAG=∠FGA,∴AC∥FG.又∵DE⊥AC,∴FG⊥DE,又∵FG⊥BC,∴DE∥BC,∴AC⊥BC,∴∠C=∠DHG=90°,∠CGE=∠GED,∵F是AD的中点,FG∥AE,∴H是ED的中点,∴FG是线段ED的垂直平分线,∴GE=GD,∴∠GDE=∠GED,∴∠CGE=∠GDE,∴△ECG≌△GHD.(2)证明:过点G作GP⊥AB于点P,∴GC=GP,∴△CAG≌△PAG,∴AC=AP.由(1)得EG=DG,∴Rt△ECG≌Rt△GPD,∴EC=PD,∴AD=AP+PD=AC+EC.(3)四边形AEGF是菱形,理由如下:∵∠B=30°,∴∠ADE=30°,∴AE=AD,∴AE=AF=FG.由(1)得AE∥FG,∴四边形AEGF是菱形.B组提升题组一、选择题1.D2.A 根据垂线的作法,选项A错误.故选A.3.B ∵四边形ABCD是正方形,∴∠B=∠DCB=90°,AB=BC,∵AG=CE,∴BG=BE,由勾股定理得:BE=GE,∴①错误;∵BG=BE,∠B=90°,∴∠BGE=∠BEG=45°,∴∠AGE=135°,∴∠GAE+∠AEG=45°,∵AE⊥EF,∴∠AEF=90°,∵∠BEG=45°,∴∠AEG+∠FEC=45°,∴∠GAE=∠FEC,在△GAE和△CEF中,∠∠∴△GAE≌△CEF,∴②正确;∴∠AGE=∠ECF=135°,∴∠FCD=135°-90°=45°,∴③正确;∵∠BGE=∠BEG=45°,∠AEG+∠FEC=45°,∴∠FEC<45°,∴△GBE和△ECH不相似,∴④错误.故选B.二、填空题4.答案 2解析过D作DE⊥BC于E.∵BD平分∠ABC,∠A=90°,∴DE=AD=2.故点D到边BC的距离为2.5.答案AH=CB(或EH=EB或AE=CE)解析∵AD⊥BC,CE⊥AB,垂足分别为D、E,∴∠AEC=∠BEC=∠ADB=90°,∴∠B+∠BCE=90°,∠B+∠BAD=90°,∴∠BCE=∠BAD,∴AH=CB或EH=EB或AE=CE,可证△AEH≌△CEB.6.答案解析∵四边形ABCD是正方形,∴BO=DO,BC=CD,∠BCD=90°.在Rt△DCE中,∵F为DE的中点,∴CF=DE=EF=DF.∵△CEF的周长为18,∴CE+CF+EF=18.又∵CE=5,∴CF+EF=18-5=13,∴DE=DF+EF=13,∴DC=-=12,∴BC=12,∴BE=12-5=7.在△BDE中,∵BO=DO,F为DE的中点,∴OF为△BDE的中位线,∴OF=BE=.三、解答题7.证明(1)延长DE交AB于点G,连接AD.∵四边形BCDE是平行四边形,∴ED∥BC,ED=BC.∵点E是AC的中点,∠ABC=90°,∴AG=BG,DG⊥AB.∴AD=BD,∴∠BAD=∠ABD.∵BD平分∠ABC,∴∠ABD=∠BAD=45°,即∠BDE=∠ADE=45°.又BF=BC,∴BF=DE.∴在△AED与△DFB中,∠∠∴△AED≌△DFB(SAS),∴AE=DF,即DF=AE.(2)设AC与FD交于点O.∵由(1)知,△AED≌△DFB,∴∠AED=∠DFB,∴∠DEO=∠DFG.∵∠DFG+∠FDG=90°,∴∠DEO+∠EDO=90°,∴∠EOD=90°,即DF⊥AC.。

中考数学专题复习格点作图题学校:___________姓名：___________班级：___________考生__________评卷人得分一、解答题1．图①，图①，图①都是4×4的正方形网格，每个小正方形的顶点称为格点，每个小正方形的边长均为1．在图①，图①中已画出线段AB，在图①中已画出点A．按下列要求画图：（1）在图①中，以格点为顶点，AB为一边画一个等腰三角形；（2）在图①中，以格点为顶点，AB为一边画一个正方形；（3）在图①中，以点A为一个顶点，另外三个顶点也在格点上，画一个面积最大的正方形．2．图①、图①、图①都是由边长为1的小等边三角形构成的网格，每个小等边三角形的顶点称为格点．线段AB的端点在格点上．（1）在图①、图2中，以AB为边各画一个等腰三角形，且第三个顶点在格点上；（所画图形不全等）（2）在图①中，以AB为边画一个平行四边形，且另外两个顶点在格点上．3．图①、图①均是8×8的正方形网格，每个小正方形的顶点称为格点，线段OM、ON 的端点均在格点上．在图①、图①给定的网格中以OM、ON为邻边各画一个四边形，使第四个顶点在格点上．要求：（1）所画的两个四边形均是轴对称图形．（2）所画的两个四边形不全等．4．如图是由边长为1的小正方形组成的8×4网格，每个小正方形的顶点叫做格点，点A，B，C，D均在格点上，在网格中将点D按下列步骤移动：第一步：点D绕点A顺时针旋转180°得到点D1；第二步：点D1绕点B顺时针旋转90°得到点D2；第三步：点D2绕点C顺时针旋转90°回到点D．（1）请用圆规画出点D→D1→D2→D经过的路径；（2）所画图形是什么对称图形；（3）求所画图形的周长（结果保留π）．5．图①、图②、图③均是6×6的正方形网格，每个小正方形的顶点称为格点，小正方形的边长为1，点A B C D E F、、、、、均在格点上．在图①、图②、图③中，只用无刻度的直尺，在给定的网格中按要求画图，所画图形的顶点均在格点上，不要求写出画法．（1）在图①中以线段AB为边画一个ABM∆，使其面积为6．（2）在图②中以线段CD为边画一个CDN∆，使其面积为6．（3）在图③中以线段EF为边画一个四边形EFGH，使其面积为9，且090EFG∠=．6．图①，图①均为44⨯的正方形网格，每个小正方形的顶点称为格点．在图①中已画出线段AB ，在图①中已画出线段CD ，其中A B C D 、、、均为格点，按下列要求画图：①在图①中，以AB 为对角线画一个菱形AEBF ，且,E F 为格点；①在图①中，以CD 为对角线画一个对边不相等的四边形CGDH ，且,G H 为格点，090CGD CHD ∠=∠=.7．如图①、图①、图①都是33⨯的正方形网格，每个小正方形的顶点称为格点．A ，B ，C 均为格点．在给定的网格中，按下列要求画图：（1）在图①中，画一条不与AB 重合的线段MN ，使MN 与AB 关于某条直线对称，且M ，N 为格点．（2）在图①中，画一条不与AC 重合的线段PQ ，使PQ 与AC 关于某条直线对称，且P ，Q 为格点．（3）在图①中，画一个DEF ∆，使DEF ∆与ABC ∆关于某条直线对称，且D ，E ，F 为格点．8．图①、图①、图①均是33⨯的正方形网格，每个小正方形的边长为1，每个小正方形的顶点称为格点，线段AB的端点均在格点上，只用无刻度的直尺，在给定的网格中，按下列要求以AB为边画ABC．要求：（1）在图①中画一个钝角三角形，在图①中画一个直角三角形，在图①中画一个锐角三角形；（2）三个图中所画的三角形的面积均不相等；（3）点C在格点上．9．图①、图①、图①均是44⨯的正方形网格，每个小正方形的边长均为1．每个小正方形的顶点称为格点，点A、B、C均为格点，只用无刻度的直尺，分别在给定的网格中找一格点M，按下列要求作图：（1）在图①中，连结MA、MB，使MA MB=．（2）在图①中，连结MA、MB、MC，使MA MB MC==．（3）在图①中，连结MA、MC，使2AMC ABC∠=∠．10．图①、图2均是44的正方形网格，每个小正方形的顶点称为格点，小正方形的边长为1，点A，点B均在格点上，在给定的网格中按要求画图，所画图形的顶点均在格点上．（1）在图①中，以点A，B，C为顶点画一个等腰三角形；（2）在图①中，以点A，B，D，E为顶点画一个面积为3的平行四边形．参考答案：1．（1）作图见解析；（2）作图见解析；（3）作图见解析.【解析】【详解】试题分析：（1）根据勾股定理，结合网格结构，作出两边分别为5的等腰三角形即可；（2）根据勾股定理逆定理，结合网格结构，作出边长为5的正方形；（3）根据勾股定理逆定理，结合网格结构，作出最长的线段作为正方形的边长即可．试题解析：（1）如图①，符合条件的C点有5个：；（2）如图①，正方形ABCD即为满足条件的图形：；（3）如图①，边长为10的正方形ABCD的面积最大．．考点：作图—应用与设计作图．2．（1）见解析；（2）见解析．【解析】【分析】（1）根据等腰三角形的定义作图可得；（2）根据平行四边形的判定作图可得．【详解】（1）如图①、①所示，①ABC和①ABD即为所求；（2）如图①所示，①ABCD即为所求．【点睛】本题考查了等腰三角形的判定、等边三角形的性质、平行四边形的判定，正确分析网格特点是解题的关键．3．作图见解析.【解析】【详解】【分析】结合网格特点以及轴对称图形的定义进行作图，然后用全等四边形的定义判断即可得符合题意的图形．【详解】如图所示：【点睛】本题考查了作图﹣轴对称变换，以及全等形的判定，熟练掌握各自的性质是解本题的关键．4．（1）点D→D1→D2→D经过的路径如图所示见解析；（2）轴对称；（3）周长为8π．【解析】【分析】(1)利用旋转变换的性质画出图象即可；(2)根据轴对称图形的定义即可判断；(3)利用弧长公式计算即可.【详解】解：(1)点D→D1→D2→D经过的路径如图所示：(2)观察图象可知图象是轴对称图形，(3)周长=4×904180π⨯⨯=8π．故答案为(1)点D→D1→D2→D经过的路径如图所示见解析；(2)轴对称；(3)8π．【点睛】本题考查作图——旋转变换、轴对称图形等知识，解题的关键是理解题意，正确画出图形. 5．（1）详见解析；（2）详见解析；（3）详见解析.【解析】【分析】（1）直接利用三角形的面积的计算方法得出符合题意的图形；（2）直接利用三角形面积求法得出答案；（3）根据矩形函数三角形的面积的求法进而得出答案．【详解】解：（1）如图①所示，ABM∆即为所求；（2）如图①所示，CDN∆即为所求；（3）如图①所示，四边形EFGH即为所求；【点睛】考核知识点：作三角形和四边形.利用三角形面积公式求解是关键.6．（1）见解析；（2）见解析.【解析】【分析】（1）根据菱形的定义画出图形即可（答案不唯一）．（2）利用数形结合的思想解决问题即可．【详解】解：（1）如图，菱形AEBF即为所求．（2）如图，四边形CGDH即为所求．【点睛】本题考查作图-应用与设计，菱形的判定和性质，直角三角形的判定和性质等知识，解题的关键是灵活运用所学知识解决问题，属于中考常考题型．7．（1）图见解析；（2）图见解析；（3）图见解析．【解析】【分析】⨯的正方形网格的对称轴，根据对称性即可在图①中，描出点AB的对（1）先画出一条33称点MN，它们一定在格点上，再连接MN即可．（2）同（1）方法可解；（3）同（1）方法可解；【详解】⨯的正方形网格的对称轴l，描出点AB关于直线l的对称点MN，连解：（1）如图①，33接MN即为所求；（2）如图①，同理（1）可得，PQ即为所求；（3）如图①，同理（1）可得，DEF∆即为所求．【点睛】本题考查了作图-轴对称变换，解决本题的关键是找到图形对称轴的位置．8．见详解（答案不唯一）【解析】【分析】因为点C在格点上，故可将直尺的一角与线段AB点A重合，直尺边长所在直线经过33⨯正方形网格左上角第一个格点，继而以点A为旋转中心，逆时针旋转直尺，当直尺边长所在直线与正方形格点相交时，确定点C的可能位置，顺次连接A、B、C三点，按照题目要求排除不符合条件的C点，作图完毕后可根据三角形面积公式判断其面积是否相等．【详解】经计算可得下图中：图①面积为12；图①面积为1；图①面积为32，面积不等符合题目要求（2），且符合题目要求（1）以及要求（3）．故本题答案如下：【点睛】本题考查三角形的分类及其作图，难度较低，按照题目要求作图即可．9．（1）见解析；（2）见解析；（3）见解析【解析】【分析】（1）由勾股定理可求得AM=BM=5，即可得点M的位置；（2）由勾股定理可求得AB=BC=10，AC=25，即可得22220AB BC AC+==，再由勾股定理的逆定理可判定①ABC为等腰直角三角形，点M即为斜边AC的中点，由此可得点M的位置；（3）作出AB、AC的垂直平分线，交点即为M，M即为①ABC外接圆的圆心，连接AM，CM，根据圆周角定理可得2AMC ABC∠=∠，由此即可确定点M的位置．【详解】（1）如图①所示，点M即为所求．（2）如图①所示，点M即为所求．（3）如图①所示，点M即为所求．【点睛】本题考查了基本作图，解决第（3）题时，确定①ABC外接圆的圆心是解决问题的关键．10．（1）见解析；（2）见解析【解析】【分析】（1）根据等腰三角形的定义画出图形即可：如以B为顶点，AC为底边，即可做出等腰三角形；（2）作底为1，高为3的平行四边形即可．【详解】解：（1）如图①中，此时以B为顶点，AC为底边，该ABC即为所求（答案不唯一）．（2）如图①中，此时底1AE=，高3h=，因此四边形ABDE即为所求．【点睛】本题考查了等腰三角形的性质和平行四边形的性质，解题的关键掌握等腰三角形和平行四边形的基本性质．。

2020年中考数学人教版专题复习：尺规作图基本作图1．最基本、最常用的尺规作图，通常称为基本作图．2．基本作图有五种：（1）作一条线段等于已知线段；（2）作一个角等于已知角；（3）作一个角的平分线；（4）作一条线段的垂直平分线；（5）过一点作已知直线的垂线．典例精析典例1如图，在△ABC中，∠ACB=90°，分别以点A和B为圆心，以相同的长（大于AB）为半径作弧，两弧相交于点M和N，作直线MN交AB于点D，交BC于点E，连接CD，下列结论错误的是A．AD=BD B．BD=CDC．∠A=∠BED D．∠ECD=∠EDC【答案】D【解析】∵MN为AB的垂直平分线，∴AD=BD，∠BDE=90°，∵∠ACB=90°，∴CD=BD，∵∠A+∠B=∠B+∠BED=90°，∴∠A=∠BED，∵∠A≠60°，AC≠AD，∴EC≠ED，∴∠ECD≠∠EDC．故选D．典例2如图，已知∠MAN，点B在射线AM上．（1）尺规作图：①在AN上取一点C，使BC=BA；②作∠MBC的平分线BD，（保留作图痕迹，不写作法）（2）在（1）的条件下，求证：BD∥AN．1 2【解析】（1）①以B点为圆心，BA长为半径画弧交AN于C点；如图，点C即为所求作；②利用基本作图作BD平分∠MBC；如图，BD即为所求作；（2）先利用等腰三角形的性质得∠A=∠BCA，再利用角平分线的定义得到∠MBD=∠CBD，然后根据三角形外角性质可得∠MBD=∠A，最后利用平行线的判定得到结论．∵AB=AC，∴∠A=∠BCA，∵BD平分∠MBC，∴∠MBD=∠CBD，∵∠MBC=∠A+∠BCA，即∠MBD+∠CBD=∠A+∠BCA，∴∠MBD=∠A，∴BD∥AN．拓展1．根据下图中尺规作图的痕迹，可判断AD一定为三角形的A．角平分线B．中线C．高线D．都有可能2．（1）请你用尺规作图，作AD平分∠BAC，交BC于点D（要求：保留作图痕迹）；（2）∠ADC的度数．复杂作图利用五种基本作图作较复杂图形．典例精析典例2如图，在同一平面内四个点A，B，C，D．（1）利用尺规，按下面的要求作图．要求：不写画法，保留作图痕迹，不必写结论．①作射线AC；②连接AB，BC，BD，线段BD与射线AC相交于点O；③在线段AC上作一条线段CF，使CF=AC–BD．（2）观察（1）题得到的图形，我们发现线段AB+BC>AC，得出这个结论的依据是__________．【答案】见解析．【解析】（1）①如图所示，射线AC即为所求；②如图所示，线段AB，BC，BD即为所求；③如图所示，线段CF即为所求；（2）根据两点之间，线段最短，可得AB+BC>AC．故答案为：两点之间，线段最短．拓展3．作图题：学过用尺规作线段与角后，就可以用尺规画出一个与已知三角形一模一样的三角形来．比如给定一个△ABC，可以这样来画：先作一条与AB相等的线段A′B′，然后作∠B′A′C′=∠BAC，再作线段A′C′=AC，最后连接B′C′，这样△A′B′C′就和已知的△ABC一模一样了．请你根据上面的作法画一个与给定的三角形一模一样的三角形来．（请保留作图痕迹）同步测试1．根据已知条件作符合条件的三角形，在作图过程中主要依据是A．用尺规作一条线段等于已知线段B．用尺规作一个角等于已知角C．用尺规作一条线段等于已知线段和作一个角等于已知角D．不能确定2．下列作图属于尺规作图的是A．画线段MN=3 cmB．用量角器画出∠AOB的平分线C．用三角尺作过点A垂直于直线l的直线D．已知∠α，用没有刻度的直尺和圆规作∠AOB，使∠AOB=2∠α3．如图，已知钝角△ABC，依下列步骤尺规作图，并保留作图痕迹．步骤1：以C为圆心，CA为半径画弧①；步骤2：以B为圆心，BA为半径画弧②，交弧①于点D；步骤3：连接AD，交BC延长线于点H．下列叙述正确的是A ．BH 垂直平分线段ADB ．AC 平分∠BAD C ．S △ABC =BC ·AHD ．AB =AD4．如图，点C 在∠AOB 的OB 边上，用尺规作出了∠AOB =∠NCB ，作图痕迹中，弧FG 是A ．以点C为圆心，OD 为半径的弧 B ．以点C 为圆心，DM 为半径的弧 C ．以点E 为圆心，OD 为半径的弧 D ．以点E 为圆心，DM 为半径的弧5．如图，△ABC 中，∠C =90°，∠CAB =50°．按以下步骤作图：①以点A 为圆心，小于AC 长为半径画弧，分别交AB 、AC 于点E 、F ； ②分别以点E 、F 为圆心，大于EF 长为半径画弧，两弧相交于点G ； ③作射线AG 交BC 边于点D ． 则∠ADC 的度数为A ．65°B ．60°C ．55°D ．45°6．如图，△ABC 为等边三角形，要在△ABC 外部取一点D ，使得△ABC 和△DBC 全等，下面是两名同学做法： 甲：①作∠A 的角平分线l ；②以B 为圆心，BC 长为半径画弧，交l 于点D ，点D 即为所求；12乙：①过点B作平行于AC的直线l；②过点C作平行于AB的直线m，交l于点D，点D即为所求．A．两人都正确B．两人都错误C．甲正确，乙错误D．甲错误，乙正确交于两点M，N；②作直线MN交AC于点D，连接BD．若CD=BC，∠A=35°，则∠C=__________．8．如图，在△ABC中，AB=A C．以点C为圆心，以CB长为半径作圆弧，交AC的延长线于点D，连接BD．若∠A=32°，则∠CDB的大小为__________度．9．按要求用尺规作图（要求：不写作法，但要保留作图痕迹，并写出结论）已知：线段AB；求作：线段AB的垂直平分线MN．10．如图，已知△ABC，∠BAC=90°，（1）尺规作图：作∠ABC的平分线交AC于D点（保留作图痕迹，不写作法）（2）若∠C=30°，求证：DC=DB．。

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

初中数学中考复习作图题专项练习及答案解析（专题试卷50道）一、选择题1、数学活动课上，四位同学围绕作图问题：“如图，已知直线l和l外一点P，用直尺和圆规作直线PQ，使PQ⊥l于点Q．”分别作出了下列四个图形．其中作法错误的是（）A．B．C．D．2、如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA+PC=BC，则下列选项正确的是A．B．C．D．3、如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA+PC=BC，则下列选项正确的是（）4、下列尺规作图，能判断AD是△ABC边上的高是（）A．B．C．D．5、任意一条线段EF，其垂直平分线的尺规作图痕迹如图所示．若连接EH、HF、FG，GE，则下列结论中，不一定正确的是（）A．△EGH为等腰三角形B．△EGF为等边三角形C．四边形EGFH为菱形D．△EHF为等腰三角形6、用直尺和圆规作一个以线段AB为边的菱形，作图痕迹如图所示，能得到四边形ABCD是菱形的依据是（）A．一组邻边相等的四边形是菱形B．四边相等的四边形是菱形C．对角线互相垂直的平行四边形是菱形D．每条对角线平分一组对角的平行四边形是菱形7、如图，在▱ABCD中，AB＞AD，按以下步骤作图：以点A为圆心，小于AD的长为半径画弧，分别交AB、AD于点E、F；再分别以点E、F为圆心，大于EF的长为半径画弧，两弧交于点G；作射线AG交CD于点H，则下列结论中不能由条件推理得出的是（）A. AG平分∠DABB. AD=DHC. DH=BCD. CH=DH8、如图，已知钝角三角形ABC，依下列步骤尺规作图，并保留作图痕迹.步骤1：以点C为圆心，CA为半径画弧①；步骤2：以点B为圆心，BA为半径画弧②，交弧①于点D；步骤3：连接AD，交BC的延长线于点H.下列叙述正确的是：A．BH垂直平分线段AD B．AC平分∠BADC．S△ABC=BC·AH D．AB=AD二、填空题9、阅读下面材料：在数学课上，老师提出如下问题：所以PB和PC就是所求的切线．请回答：小涵的作图依据是．10、如图，在△ABC中，∠ACB=80°，∠ABC=60°．按以下步骤作图：①以点A为圆心，小于AC的长为半径画弧，分别交AB、AC于点E、F；②分别以点E、F为圆心，大于EF 的长为半径画弧，两弧相交于点G；③作射线AG交BC于点D．则∠ADB的度数为°．11、如图，在△ABC中，∠C=90°，∠CAB=60°，按以下步骤作图：①分别以A，B为圆心，以大于AB的长为半径做弧，两弧相交于点P和Q．②作直线PQ交AB于点D，交BC于点E，连接AE．若CE=4，则AE= ．12、如图，在△ABC中，AB＞AC．按以下步骤作图：分别以点B和点C为圆心，大于BC一半的长为半径作圆弧，两弧相交于点M和点N；作直线MN交AB于点D；连结CD．若AB=6，AC=4，则△ACD的周长为．三、计算题13、如图，已知线段a和h．求作：△ABC，使得AB=AC，BC=a，且BC边上的高AD=h．要求：尺规作图，不写作法，保留作图痕迹．14、如图所示，点C、D是∠AOB内部的两点．（1）作∠AOB的平分线OE；（2）在射线OE上，求作一点P，使PC=PD．（要求用尺规作图，保留作图痕迹）四、解答题15、如图，已知等腰直角△ABC，∠A=90°．（1）利用尺规作∠ABC的平分线BD，交AC于点D（保留作图痕迹，不写作法）；（2）若将（1）中的△ABD沿BD折叠，则点A正好落在BC边上的A1处，当AB=1时，求△A1DC的面积．16、（8分）如图，在Rt△ABC中，∠ACB=90°．（1）用尺规在边BC上求作一点P，使PA=PB（不写作法，保留作图痕迹）；（2）连结AP，若AC=4，BC=8时，试求点P到AB边的距离．17、已知△ABC，用直尺和圆规作△ABC的角平分线CD和高AE．（不写画法，保留作图痕迹）18、数学课上，探讨角平分线的作法时，李老师用直尺和圆规作角平分线，方法如下：小颖的身边只有刻度尺，经过尝试，她发现利用刻度尺也可以作角平分线.根据以上情境，解决下列问题：(1)李老师用尺规作角平分线时，用到的三角形全等的判定方法是_________.(2)小聪的作法正确吗？请说明理由.(3)请你帮小颖设计用刻度尺作角平分线的方法.（要求：作出图形，写出作图步骤，不予证明）19、如图，∠AOB=30°，OA表示草地边，OB表示河边，点P表示家且在∠AOB内．某人要从家里出发先到草地边给马喂草，然后到河边喂水，最后回到家里．（1）请用尺规在图上画出此人行走的最短路线图（保留作图痕迹，不写作法和理由）．（2）若OP=30米，求此人行走的最短路线的长度．20、如图，在△ABC中，AB=AC=8cm，∠BAC=120°.（1）作△ABC的外接圆（只需作出图形，并保留作图痕迹）；（2）求它的外接圆半径.21、某居民小区一处圆柱形的输水管道破裂，维修人员为更换管道，需确定管道圆形截面的半径，如图是水平放置的破裂管道有水部分的截面．（1）请找出截面的圆心；（不写画法，保留作图痕迹．）（2）若这个输水管道有水部分的水面宽AB=16cm，水面最深地方的高度为4cm，求这个圆形截面的半径．22、如图，已知△ABC，用直尺和圆规求作一直线AD，使直线过顶点A，且平分△ABC的面积（不需写作法，保留作图痕迹）23、高致病性禽流感是比SARS传染速度更快的传染病．为防止禽流感蔓延，政府规定：离疫点3km范围内为扑杀区；离疫点3km～5km范围内为免疫区，对扑杀区与免疫区内的村庄、道路实行全封闭管理．现有一条笔直的公路AB通过禽流感病区，如图，在扑杀区内公路CD长为4km．（1）请用直尺和圆规找出疫点O（不写作法，保留作图痕迹）；（2）求这条公路在免疫区内有多少千米？24、作图题：如图，已知O是坐标原点，B、C两点的坐标分别为（3，﹣1）、（2，1）．（1）以0点为位似中心在y轴的左侧将△OBC放大到两倍（即新图与原图的相似比为2），画出图形；（2）分别写出B、C两点的对应点B′、C′的坐标．25、如图，⊙O为△ABC的外接圆，直线l与⊙O相切与点P，且l∥BC．（1）请仅用无刻度的直尺，在⊙O中画出一条弦，使这条弦将△ABC分成面积相等的两部分（保留作图痕迹，不写作法）；（2）请写出证明△ABC被所作弦分成的两部分面积相等的思路．26、如图，107国道OA和302国道OB在甲市相交于点O，在∠AOB的内部有工厂C和D，现要修建一个货站P，使P到OA，OB的距离相等，且使PC=PD，试确定出点P的位置．（不写作法，保留作图痕迹，写出结论）27、用尺规作图从△ABC（CB＜CA）中裁出一个以AB为底边的等腰△ABD，并使得△ABD的面积尽可能大（保留作图痕迹，不要求写作法、证明）28、如图，已知△ABC，利用尺规完成下列作图（不写画法，保留作图痕迹）．（1）作△ABC的外接圆；（2）若△ABC所在平面内有一点D，满足∠CAB=∠CDB，BC=BD，求作点D．29、如图，点A是半径为3的⊙O上的点，（1）尺规作图：作⊙O的内接正六边形ABCDEF；（2）求（1）中的长．30、已知，如图，直线AB与直线BC相交于点B，点D是直线BC上一点，直线DE∥AB，且点E到B，D两点的距离相等．（1）用尺规作图作出点E；（不写作法，保留作图痕迹）（2）连接BE，求证：BD平分∠ABE．31、如图，BC是⊙O的一个内接正五边形的一边，请用等分圆周的方法，在⊙A中用尺规作图作出一个⊙A的内接正五边形（请保留作图痕迹）．32、已知：如图，在△ABC中，∠A=30°，∠B=60°．（1）作∠B的平分线BD，交AC于点D；作AB的中点E（要求：尺规作图，保留作图痕迹，不必写作法和证明）；（2）连接DE，求证：△ADE≌△BDE．33、如图，已知△ABC，用直尺（没有刻度）和圆规在平面上求作一个点P，使P到∠B两边的距离相等，且PA=PB．（不要求写作法，但要保留作图痕迹）34、如图，在△ABC中，AB=AC=8cm，∠BAC=120°.（1）作△ABC的外接圆（只需作出图形，并保留作图痕迹）；（2）求它的外接圆半径.35、如图，已知等腰直角△ABC，∠A=90°．（1）利用尺规作∠ABC的平分线BD，交AC于点D（保留作图痕迹，不写作法）；（2）若将（1）中的△ABD沿BD折叠，则点A正好落在BC边上的A1处，当AB=1时，求△A1DC的面积．36、如图，△ABC中，∠C=90°，小王同学想作一个圆经过A、C两点，并且该圆的圆心到AB、AC距离相等，请你利用尺规作图的办法帮助小王同学确定圆心D．（不写作法，保留作图痕迹）．37、如图，将矩形ABCD沿对角线AC折叠，点B落在点E处，请用尺规作出点E．（不写画法，保留作图痕迹）38、如图，在等腰直角△ABC中，∠ACB=90°，AC=1．（1）作⊙O，使它过点A、B、C（要求：尺规作图，保留作图痕迹，不写作法）．（2）在（1）所作的圆中，求出劣弧BC的长．39、如图，在△ABC中，∠C=90°，∠B=30°．（1）作∠CAB的平分线，交BC边于点D（用尺规作图，保留作图痕迹，不要求写作法和证明）；（2）求S△ACD：S△ABC的值．40、如图，某地有两所大学和两条交叉的公路．图中点M，N表示大学，OA，OB表示公路，现计划修建一座物资仓库，希望仓库到两所大学的距离相同，到两条公路的距离也相同，你能确定出仓库P应该建在什么位置吗？请在图中画出你的设计．（尺规作图，不写作法，保留作图痕迹）41、如图，AE∥BF，AC平分∠BAE，交BF于C．（1）尺规作图：过点B作AC的垂线，交AC于O，交AE于D，（保留作图痕迹，不写作法）；（2）在（1）的图形中，找出两条相等的线段，并予以证明．42、▱ABCD中，点E在AD上，DE=CD，请仅用无刻度的直尺，按要求作图（保留作图痕迹，不写作法）（1）在图1中，画出∠C的角平分线；（2）在图2中，画出∠A的角平分线．43、如图，两条公路OA和OB相交于O点，在∠AOB的内部有工厂C和D，现要修建一个货站P，使货站P到两条公路OA、OB的距离相等，且到两工厂C、D的距离相等，用尺规作出货站P的位置．（要求：不写作法，保留作图痕迹，写出结论）44、从△ABC（CB＜CA）中裁出一个以AB为底边的等腰△ABD，并使得△ABD的面积尽可能大．（1）用尺规作图作出△ABD．（保留作图痕迹，不要求写作法、证明）（2）若AB=2m，∠CAB=30°，求裁出的△ABD的面积．45、如图，在中，.（1）利用直尺和圆规按下列要求作图，并在图中标明相应的字母.（保留作图痕迹，不写作法）①作的垂直平分线，交于点，交于点；②以为圆心，为半径作圆，交的延长线于点.⑵在⑴所作的图形中，解答下列问题.①点与的位置关系是_____________；（直接写出答案）②若，，求的半径.46、在数轴上作出表示的点（保留作图痕迹，不写作法）．47、△ABC在平面直角坐标系中的位置如图所示，其中每个小正方形的边长为1个单位长度．按要求作图：①画出△ABC关于原点O的中心对称图形△A1B1C1；②画出将△ABC绕点C顺时针旋转90°得到△A2B2C．48、如图，某村庄计划把河中的水引到水池M中，怎样开的渠最短，为什么（保留作图痕迹，不写作法和证明）理由是：．49、如图，已知线段a和b，a＞b，求作直角三角形ABC，使直角三角形的斜边AB=a，直角边AC=b．（用尺规作图，保留作图痕迹，不要求写作法）50、如图，已知⊙O，用尺规作⊙O的内接正四边形ABCD．（写出结论，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）参考答案1、A．2、D3、D4、B5、B．6、B7、D8、A9、直径所对的圆周角是直角．10、100.11、8.12、10．13、见解析14、见解析15、(1)详见解析；（2）．16、(1)、答案见解析；(2)、5.17、答案见解析18、(1)SSS；(2)、理由见解析；(3)、答案见解析19、(1)、答案见解析；(2)、30m.20、(1)、答案见解析；(2)、r=8cm 21、（1）见试题解析；（2）这个圆形截面的半径是10cm．22、答案见解析23、(1)作图详见解析；(2)（﹣4）千米．24、(1)图形详见解析；(2) B′（﹣6，2），C′（﹣4，﹣2）．25、26、作图详见解析.27、28、（1）作图见解析（2）作图见解析29、(1)见试题解析；（2）2π．30~33、详见解析.34、(1)、答案见解析；(2)、r=8cm35、(1)、答案见解析；(2)、36、作图参见解析.37、作图参见解析.38、（1）作图参见解析；（2）π.39、（1）作图见解析（2）1:340、答案见解析41、（1）作图见解解析；（2）AB=AD=BC．42、作图参见解析.43、44、（1）如图；（2）m245、（1）作图见解析；（2）①点B在⊙O上；②5.46、47、见解析48、见解析49、见解析50、答案见解析．答案详细解析【解析】1、试题分析：A、根据作法无法判定PQ⊥l；B、以P为圆心大于P到直线l的距离为半径画弧，交直线l，于两点，再以两点为圆心，大于它们的长为半径画弧，得出其交点，进而作出判断；C、根据直径所对的圆周角等于90°作出判断；D、根据全等三角形的判定和性质即可作出判断．故选：A．考点：作图—基本作图．2、试题分析：由PB+PC=BC和PA+PC=BC易得PA=PB，根据线段垂直平分线定理的逆定理可得点P在AB的垂直平分线上，于是可判断D选项正确．故选D．考点：作图—复杂作图3、试题分析：∵PB+PC=BC，而PA+PC=BC，∴PA=PB，∴点P在AB的垂直平分线上，即点P为AB的垂直平分线与BC的交点．故选D．考点：基本作图4、试题分析：过点A作BC的垂线，垂足为D，故选B．考点：作图—基本作图．5、试题分析：根据线段垂直平分线的性质可得EG=EH=FH=GF，由此可得选项A正确，选项B错误，选项C、正确，选项D正确．故答案选B．考点：线段垂直平分线的性质．6、试题分析：根据作图的痕迹以及菱形的判定方法解答．解：由作图痕迹可知，四边形ABCD的边AD=BC=CD=AB，根据四边相等的四边形是菱形可得四边形ABCD是菱形．故选B．7、试题分析：由角平分线的作法，依题意可知AG平分∠DAB，A正确；∠DAH＝∠BAH，又AB∥DC，所以∠BAH＝∠ADH，所以，∠DAH＝∠ADH，所以，AD＝DH，又AD＝BC，所以，DH ＝BC，B、C正确，故答案选D.考点：平行四边形的性质；平行线的性质.8、试题分析：由作法可得BH为线段AD的垂直平分线，故答案选A.考点：线段垂直平分线的性质.9、试题分析：∵OP是⊙A的直径，∴∠PBO=∠PCO=90°，∴OB⊥PB，OC⊥PC，∵OB、OC是⊙O的半径，∴PB、PC是⊙O的切线；则小涵的作图依据是：直径所对的圆周角是直角．故答案为：直径所对的圆周角是直角．【考点】切线的判定；作图—复杂作图．10、试题解析：根据已知条件中的作图步骤知，AG是∠CAB的平分线，∵∠ACB=80°，∠ABC=60°，∴∠CAB=40°，∴∠BAD=20°；在△ADC中，∠B=60°，∠CAD=20°，∴∠ADB=100°，考点：作图—基本作图．11、试题解析：由题意可得出：PQ是AB的垂直平分线，∴AE=BE，∵在△ABC中，∠C=90°，∠CAB=60°，∴∠CBA=30°，∴∠EAB=∠CAE=30°，∴CE=AE=4，∴AE=8．考点：1.作图—复杂作图；2.线段垂直平分线的性质；3.含30度角的直角三角形．12、试题分析：∵分别以点B和点C为圆心，以大于BC一半的长为半径画弧，两弧相交于点M和N，作直线MN．直线MN交AB于点D，连结CD，∴直线MN是线段BC的垂直平分线，∴BD=CD，∴BD+AD=CD+AD=AB，∵AB=6，AC=4，∴△ADC的周长=（CD+AD）+AC=AB+AC=6+4=10．故答案为：10．考点：线段垂直平分线的性质．13、解：如图所示．△ABC就是所求的三角形．14、试题分析：（1）根据赔付风险的画法画出图形即可．（2）画出作线段CD的垂直平分线MN，即可解决问题．解：（1）∠AOB的平分想如图所示，（2）作线段CD的垂直平分线MN与射线OE交于点P．点P就是所求的点．15、试题分析：（1）利用尺规作出∠ABC的平分线BD即可．（2）首先利用勾股定理求出BC，再求出A1C，根据△A1DC的面积=•A1C•A1D计算即可．试题解析：（1）∠ABC的平分线BD，交AC于点D，如图所示，（2）在RT△ABC中，∵∠A=90°，AC=BC=1，∴BC=，∵AB=A1B=AC=1，∴A1C=，∵∠C=45°，∠DA1C=90°，∴∠C=∠A1DC=45°∴△A1DC是等腰直角三角形，∴．考点：翻折变换（折叠问题）；作图—基本作图．16、试题分析：(1)、做出线段AB的中垂线得出答案；(2)、设BP=x，则AP=x，CP=BC﹣PB=8﹣x，然后根据Rt△ACP的勾股定理得出答案.试题解析：(1)、如图，点P为所作；(2)、设BP=x，则AP=x，CP=BC﹣PB=8﹣x，在Rt△ACP中，∵PC2+AC2=AP2，∴（8﹣x）2+42=x2，解得x=5，即BP的长为5．考点：勾股定理17、试题分析：根据角平分线的作法以及过直线外一点向直线最垂线的作法得出即可．试题解析：如图所示：CD，AE即为所求．考点：作图—复杂作图．18、试题分析：(1)、本题都是作线段相等，则根据SSS来判定三角形全等；(2)、根据垂直得出∠OMP=∠ONP=90°，然后结合OP=OP，OM=ON得出直角三角形全等；(3)、根据三角形全等的性质得出角平分线.试题解析：(1)、SSS(2)、小聪的作法正确理由：∵PM⊥OM , PN⊥ON ∴∠OMP=∠ONP=90°在Rt△OMP和Rt△ONP中∵OP="OP" ,OM=ON∴Rt△OMP≌Rt△ONP（HL）∴∠MOP=∠NOP ∴OP平分∠AOB(3)、如图所示.步骤：①利用刻度尺在OA、OB上分别截取OG=OH. ②连结GH，利用刻度尺找出GH的中点Q.③作射线OQ.则OQ为∠AOB的平分线.考点：角平分线的做法.19、试题分析：(1)、利用轴对称最短路线求法得出P点关于OA，OB的对称点，进而得出行走路线；(2)、利用等边三角形的判定方法以及其性质得出此人行走的最短路线长为P′P″进而得出答案．试题解析：(1)、如图所示：此人行走的最短路线为：PC→CD→DP；(2)、连接OP′，OP″，由题意可得：OP′=OP″，∠P′OP″=60°，则△P′OP″是等边三角形，∵OP=30米，∴PC+CD+DP=P′P″=30（m），考点：(1)、作图—应用与设计作图；(2)、轴对称-最短路线问题．20、试题分析：(1)、分别作AB和AC的中垂线，他们的交点就是圆心；(1)、连接AO、BO，根据∠BAC的度数以及等腰三角形的性质得出△ABO为等边三角形，然后求出半径. 试题解析：(1)、如图所示：⊙O即为所求的△ABC的外接圆；(2)、连接AO，BO，∵AB=AC=8cm，∠BAC=120°，∴∠BAO=∠CAO=60°，∵AO=BO，∴△ABO是等边三角形，∴AO=AB=8cm，即它的外接圆半径为8cm．考点：(1)、三角形外接圆的作法；(2)、等边三角形的判定与性质21、试题分析：（1）根据尺规作图的步骤和方法做出图即可；（2）先作辅助线，利用垂径定理求出半径，再根据勾股定理计算．试题解析：（1）如图所示；（2）如图，OE⊥AB交AB于点D，则DE=4cm，AB=16cm，AD=8cm，设半径为Rcm，则OD=OE﹣DE=R﹣4，由勾股定理得，OA2=AD2+OD2，即R2=82+（R﹣4）2，解得R=10．故这个圆形截面的半径是10cm．【考点】作图—应用与设计作图；垂径定理的应用．22、试题分析：首先作出BC的垂直平分线，可确定BC的中点记作D，再根据三角形的中线平分三角形的面积画出直线AD即可．试题解析：如图所示：，直线AD即为所求．考点：作图—复杂作图．23、试题分析：（1）在内圆（或外圆）任意作出两条弦，分别作出者两条弦的垂直平分线，它们的交点就是疫点（即圆心O）；（2）利用垂径定理求出AB、CD的长度，问题解决．试题解析：（1）作图如下：（2）如图：连接OA、OC，过点O作OE⊥AB于点E，∴CE=CD=2km，AE=AB，在Rt△OCE中，OE==km，在Rt△OAE中，AE==km，∴AB=2AE=km，因此AC+BD=AB﹣CD=﹣4（km）．答：这条公路在免疫区内有（﹣4）千米．考点：作图—应用与设计作图．24、试题分析：（1）延长BO到B′，使OB′=2OB，则B′就是B的对应点，同样可以作出C的对称点，则对应的三角形即可得到；（2）根据（1）的作图即可得到B′、C′的坐标．试题解析：（1）△OB′C′是所求的三角形；（2）B′的坐标是（﹣6，2），C′的坐标是（﹣4，﹣2）．考点：作图-位似变换．25、试题分析：（1）连结PO并延长交BC于E，过点A、E作弦AD即可；（2）由于直线l与⊙O相切于点P，根据切线的性质得OP⊥l，而l∥BC，则PE⊥BC，根据垂径定理得BE=CE，所以弦AE将△ABC分成面积相等的两部分．试题解析：（1）如图所示：（2）∵直线l与⊙O相切与点P，∴OP⊥l，∵l∥BC，∴PE⊥BC，∴BE=CE，∴弦AE将△ABC分成面积相等的两部分．【考点】作图—复杂作图；三角形的外接圆与外心．26、试题分析：作∠AOB的平分线与线段CD的垂直平分线，两线相交于点P，点P即为所求．试题解析：点P即为所求．考点：作图——应用与设计作图．27、试题分析：利用△ABD是以AB为底边的等腰三角形，则点D在AB的垂直平分线上，于是作AB的垂直平分线交AC于D，则△ABD满足条件．试题解析：如图，△ABD为所作．考点：作图﹣复杂作图．28、试题分析：（1）作出BD、BC的垂直平分线，两线的交点就是⊙O的圆心O的位置，然后以O为圆心AO长为半径画圆即可；（2）以B为圆心，BC长为半径化弧，交⊙O于点D，再连接BD，CD即可．试题解析：（1）如图所示：⊙O即为所求；（2）如图所示：点D即为所求．考点：1、作图—复杂作图；2、圆周角定理；3、三角形的外接圆与外心29、试题分析：（1）由正六边形ABCDEF的中心角为60°，可得△OAB是等边三角形，继而可得正六边形的边长等于半径，则可画出⊙O的内接正六边形ABCDEF；（2）由（1）可求得∠AOC=120°，继而求得（1）中的长．试题解析：（1）首先连接OA，然后以A为圆心，OA长为半径画弧，交⊙O于B，F，再分别以B，F为圆心，OA长为半径画弧，交⊙O于点E，C，在以C为圆心，OA长为半径画弧，交⊙O于点D，则正六边形ABCDEF即为所求；（2）∵正六边形ABCDEF是⊙O的内接正六边形∴∠AOC=120°，∵⊙O的半径为3，∴的长为：=2π．【考点】正多边形和圆；弧长的计算；作图—复杂作图．30、试题分析：(1)、直接利用作一角等于已知角的作法结合线段垂直平分线的作法得出符合题意的图形；(2)、直接利用平行线的性质以及结合线段垂直平分线的性质得出答案．试题解析：(1)、如图所示：点E即为所求；(2)、∵DE∥AB，∴∠ABD=∠BDE，又∵EB=ED，∴∠EBD=∠EDB，∴∠ABD=∠EBD，即BD平分∠ABE．考点：(1)、作图—复杂作图；(2)、平行线的性质；(3)、线段垂直平分线的性质．31、试题分析：如图，①作∠EAF=∠BOA．②在⊙A上截取，则五边形EFGHL即为所求．试题解析：如图，①作∠EAF=∠BOA．②在⊙A上截取．五边形EFGHL即为所求．考点：1、作图—复杂作图；2、正多边形和圆32、试题分析：（1）①以B为圆心，任意长为半径画弧，交AB、BC于F、N，再以F、N为圆心，大于FN长为半径画弧，两弧交于点M，过B、M画射线，交AC于D，线段BD就是∠B的平分线；②分别以A、B为圆心，大于AB长为半径画弧，两弧交于X、Y，过X、Y画直线与AB交于点E，点E就是AB的中点；（2）首先根据角平分线的性质可得∠ABD的度数，进而得到∠ABD=∠A，根据等角对等边可得AD=BD，再加上条件AE=BE，ED=ED，即可利用SSS证明△ADE≌△BDE．试题解析：（1）作出∠B的平分线BD；作出线段AB垂直平分线交AB于点E，点E是线段AB的中点．（2）证明：∵∠ABD=×60°=30°，∠A=30°，∴∠ABD=∠A，∴AD=BD，在△ADE和△BDE中∴△ADE≌△BDE（SSS）．考点：作图—复杂作图；全等三角形的判定．33、试题分析：分别作∠B的平分线BE和线段AB的垂直平分线MN，利用角平分线的性质以及线段垂直平分线的性质得出即可．试题解析：如图，点P即为所求点．考点：作图——基本作图；角平分线的性质．34、试题分析：(1)、分别作AB和AC的中垂线，他们的交点就是圆心；(1)、连接AO、BO，根据∠BAC的度数以及等腰三角形的性质得出△ABO为等边三角形，然后求出半径. 试题解析：(1)、如图所示：⊙O即为所求的△ABC的外接圆；(2)、连接AO，BO，∵AB=AC=8cm，∠BAC=120°，∴∠BAO=∠CAO=60°，∵AO=BO，∴△ABO是等边三角形，∴AO=AB=8cm，即它的外接圆半径为8cm．考点：(1)、三角形外接圆的作法；(2)、等边三角形的判定与性质35、试题分析：(1)、利用尺规作出∠ABC的平分线BD即可；(2)、首先利用勾股定理求出BC，再求出A1C，根据△A1DC的面积=•A1C•A1D计算即可．试题解析：(1)、∠ABC的平分线BD，交AC于点D，如图所示，(2)、在RT△ABC中，∵∠A=90°，AC=BC=1，∴BC=，∵AB=A1B=AC=1，∴A1C=-1，∵∠C=45°，∠DA1C=90°，∴∠C=∠A1DC=45°∴△A1DC 是等腰直角三角形，∴S=．考点：(1)、翻折变换（折叠问题）；(2)、作图—基本作图．36、试题分析：根据角平分线的性质定理和线段垂直平分线的性质定理，先作∠BAC的平分线AE，再作AC的垂直平分线m交AE于点D，则点D满足条件．试题解析：如图，先作∠BAC的平分线AE，再作AC的垂直平分线m交AE于点D，点D为所作．考点：作图—复杂作图．37、试题分析：以点A为圆心以AB长为半径作弧，以C为圆心以BC长为半径作弧，两弧相交于点E．试题解析：以点A为圆心以AB长为半径作弧，以C为圆心以BC长为半径作弧，如图所示：两弧相交于点E．则点E即为所求.考点：1.翻折变换（折叠问题）；2.矩形的性质．38、试题分析：（1）先找到圆心，作线段AB的垂直平分线交AB于O点，然后以O为圆心，OA为半径画圆即可；（2）先利用等腰直角三角形的性质求出AB的长，那么OB=OA=AB，又∠BOC=90°，将它们代入弧长公式计算即可．试题解析：（1）如图，作线段AB的垂直平分线交AB于O点，然后以O为圆心，OA为半径画圆，⊙O即为所作；（2）∵在等腰直角△ABC中，∠ACB=90°，AC=1，∴AB=AC=，∵线段AB的垂直平分线交AB于O点，∴∠BOC=90°，OB=OA=AB=，∴劣弧BC的长=π．考点：1.弧长的计算；2.作图—复杂作图．39、试题分析：（1）根据角平分线的基本作图画图即可；（2）根据角平分线的性质的到边之间的关系，然后根据三角形的面积公式计算即可.试题解析：（1）如图所示，AD为所求的角平分线；（2）∵∠C=90°，∠B=30°，∴∠CAB =60°，∵AD平分∠CAB，∴∠CAD ="∠DAB" =30°，∵∠ACD=90°，∴AD=2CD，∵∠B=30°，∴∠B=∠DAB，∴AD= BD，∴BD=2CD，∴BC=3CD，∵，，∴．考点：角平分线40、试题分析：作∠AOB的角平分线和线段MN的中垂线，两条直线的交点就是点P的位置.试题解析：如图所示：点P就是所求的点.考点：(1)、角平分线的作法；(2)、线段的中垂线的作法41、试题分析：（1）利用基本作图作BO⊥AC即可；（2）先利用平行线的性质得∠EAC=∠BCA，再根据角平分线的定义和等量代换得到∠BCA=∠BAC，则BA=BC，然后根据等腰三角形的判定方法由BD⊥AO，AO平分∠BAD得到AB=AD，所以AB=AD=BC．试题解析：（1）如图，BO为所作；（2）AB=AD=BC．证明如下：∵AE∥BF，∴∠EAC=∠BCA，∵AC平分∠BAE，∴∠EAC=∠BAC，∴∠BCA=∠BAC，∴BA=BC，∵BD⊥AO，AO平分∠BAD，∴AB=AD，∴AB=AD=BC．考点：作图—基本作图；作图题．42、试题分析：（1）连结CE，由DE=DC得到∠DEC=∠DCE，由AD∥BC得∠DEC=∠BCE，则∠DCE=∠BCE，即CE平分∠BCD；（2）连结AC、BD，它们相交于点O，延长EO交BC于F，则AF为所作．试题解析：（1）如图1，由DE=DC得到∠DEC=∠DCE，由AD∥BC得∠DEC=∠BCE，则∠DCE=∠BCE，即CE平分∠BCD.CE为所求作；（2）如图2，连结AC、BD，它们相交于点O，延长EO交BC于F，则AF为所作.因为三角形BOF和三角形DOE全等，导出BF=DE=AB=CD,从而得出∠BAF=∠BFA=∠FAD，则AF是所求作的角平分线.考点：1.基本作图；2.三角形全等的判定与性质；3.平行四边形的性质.43、试题分析：根据点P到∠AOB两边距离相等，到点C、D的距离也相等，点P既在∠AOB的角平分线上，又在CD垂直平分线上，即∠AOB的角平分线和CD垂直平分线的交点处即为点P．解：如图所示：作CD的垂直平分线，∠AOB的角平分线的交点P即为所求，此时货站P到两条公路OA、OB的距离相等．P和P1都是所求的点．点评：此题主要考查了线段的垂直平分线和角平分线的作法．这些基本作图要熟练掌握，注意保留作图痕迹．44、试题分析：（1）直接利用线段垂直平分线的性质作出AB的垂直平分线，交AC于点D，进而得出△ABD；（2）利用锐角三角形关系得出DE的长，进而利用三角形面积求法得出答案．试题解析：（1）如图所示：△ABD即为所求；（2）∵MN垂直平分AB，AB=2m，∠CAB=30°，∴AE=1m，则tan30°=，解得：DE=．故裁出的△ABD的面积为：×2×=（m2）．考点：作图—复杂作图．45、试题分析：（1）先作AC的垂直平分线，然后作⊙O；（2）①通过证明OB=OA来判断点在⊙O上；②设⊙O的半径为r，在Rt△AOD中利用勾股定理得到r2=42+（r-2）2，然后解方程求出r 即可．试题解析：（1）如图所示；。

基本作图及计算与证明问题（北京真题10道+模拟30道）【方法归纳】题型概述，方法小结，有的放矢考点考查年份考查频率基本作图2013.2014.2015.2016.20172018.2019.2020.2021.2020十年10考初中阶段常见的基本作图有：1.作一条线段的和、差2.作一个角等于已知角、尺规作角的和与差3.作角平分线4.作垂线、线段的垂直平分线5.作全等三角形、等腰三角形6.过员外一点作圆的切线7.作正多边形8.格点作图9.旋转、平移、对称作图10.相似与位似作图【典例剖析】典例精讲，方法提炼，精准提分【例1】（2022•北京）下面是证明三角形内角和定理的两种添加辅助线的方法，选择其中一种，完成证明．三角形内角和定理：三角形三个内角的和等于180°．已知：如图，△ABC，求证：∠A+∠B+∠C＝180°．方法一证明：如图，过点A作DE∥BC．方法二证明：如图，过点C作CD∥AB．【例2】（2021•北京）《淮南子・天文训》中记载了一种确定东西方向的方法，大意是：日出时，在地面上点A处立一根杆，在地面上沿着杆的影子的方向取一点B，使B，A两点间的距离为10步（步是古代的一种长度单位），在点B处立一根杆；日落时，在地面上沿着点B处的杆的影子的方向取一点C，使C，B两点间的距离为10步，在点C处立一根杆．取CA的中点D，那么直线DB表示的方向为东西方向．（1）上述方法中，杆在地面上的影子所在直线及点A，B，C的位置如图所示．使用直尺和圆规，在图中作CA的中点D（保留作图痕迹）；（2）在如图中，确定了直线DB表示的方向为东西方向．根据南北方向与东西方向互相垂直，可以判断直线CA表示的方向为南北方向，完成如下证明．证明：在△ABC中，BA＝，D是CA的中点，∴CA⊥DB（）（填推理的依据）．∵直线DB表示的方向为东西方向，∴直线CA表示的方向为南北方向．【真题再现】必刷真题，关注素养，把握核心1．（2017•北京）下面是“作已知直角三角形的外接圆”的尺规作图过程已知：Rt△ABC，∠C＝90°，求作Rt△ABC的外接圆．作法：如图2．（1）分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于P，Q两点；（2）作直线PQ，交AB于点O；（3）以O为圆心，OA为半径作⊙O．⊙O即为所求作的圆．请回答：该尺规作图的依据是．2．（2016•北京）下面是“经过已知直线外一点作这条直线的垂线”的尺规作图过程：已知：直线l和l外一点P．（如图1）求作：直线l的垂线，使它经过点P．作法：如图2（1）在直线l上任取两点A，B；（2）分别以点A，B为圆心，AP，BP长为半径作弧，两弧相交于点Q；（3）作直线PQ．所以直线PQ就是所求的垂线．请回答：该作图的依据是．3．（2015•北京）阅读下面材料：在数学课上，老师提出如下问题：小芸的作法如下：老师说：“小芸的作法正确．”请回答：小芸的作图依据是．4．（2020•北京）已知：如图，△ABC为锐角三角形，AB＝AC，CD∥AB．求作：线段BP，使得点P在直线CD上，且∠ABP＝∠BAC．作法：①以点A为圆心，AC长为半径画圆，交直线CD于C，P两点；②连接BP．线段BP就是所求作的线段．（1）使用直尺和圆规，依作法补全图形（保留作图痕迹）；（2）完成下面的证明．证明：∵CD∥AB，∴∠ABP＝．∵AB＝AC，∴点B在⊙A上．又∵点C，P都在⊙A上，∴∠BPC＝∠BAC（）（填推理的依据）．∴∠ABP＝∠BAC．5．（2019•北京）在平面内，给定不在同一条直线上的点A，B，C，如图所示，点O到点A，B，C的距离均等于a（a为常数），到点O的距离等于a的所有点组成图形G，∠ABC的平分线交图形G于点D，连接AD，CD．（1）求证：AD＝CD；（2）过点D作DE⊥BA，垂足为E，作DF⊥BC，垂足为F，延长DF交图形G于点M，连接CM．若AD＝CM，求直线DE与图形G的公共点个数．6．（2018•北京）下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程．已知：直线l及直线l外一点P．求作：直线PQ，使得PQ∥l．作法：如图，①在直线l上取一点A，作射线P A，以点A为圆心，AP长为半径画弧，交P A的延长线于点B；②在直线l上取一点C（不与点A重合），作射线BC，以点C为圆心，CB长为半径画弧，交BC的延长线于点Q；③作直线PQ．所以直线PQ就是所求作的直线．根据小东设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明．证明：∵AB＝，CB＝，∴PQ∥l（）（填推理的依据）．7．（2014•北京）在正方形ABCD外侧作直线AP，点B关于直线AP的对称点为E，连接BE，DE，其中DE交直线AP于点F．（1）依题意补全图1；（2）若∠P AB＝20°，求∠ADF的度数；（3）如图2，若45°＜∠P AB＜90°，用等式表示线段AB，FE，FD之间的数量关系，并证明．8．（2013•北京）在△ABC中，AB＝AC，∠BAC＝α（0°＜α＜60°），将线段BC绕点B逆时针旋转60°得到线段BD．（1）如图1，直接写出∠ABD的大小（用含α的式子表示）；（2）如图2，∠BCE＝150°，∠ABE＝60°，判断△ABE的形状并加以证明；（3）在（2）的条件下，连接DE，若∠DEC＝45°，求α的值．【模拟精练】押题必刷，巅峰冲刺，提分培优1．（2022·北京丰台·二模）已知：如图，射线AM．求作：△ABC，使得∠ABC=90∘，∠BAC=30∘．作法：①在射线AM上任取一点O（不与点A重合）；①以点O为圆心，OA长为半径画弧，交射线AM于A，C两点；①以点C为圆心，CO长为半径画弧，交AC⌢于点B；①连接AB，BC．△ABC就是所求作的三角形．(1)使用直尺和圆规，依作法补全图形（保留作图痕迹）；(2)完成下面的证明：证明：连接OB．在①O中，OB＝OC在①C中，OC＝＝BC①OB＝OC＝BC①①OCB是等边三角形①∠ACB=60∘①AC是①O的直径，①①ABC＝_________°（_________）（填推理的依据）．①∠ACB+∠BAC=90∘①∠BAC=30∘．2．（2022·北京朝阳·二模）已知：线段AB．求作：①ABC，使得∠A=90∘，∠C=30∘．作法：①分别以点A，B为圆心，AB长为半径画弧，在直线AB的一侧相交于点D；①连接BD并延长，在BD的延长线上取一点C，使得CD=BD；①连接AC．①ABC就是所求作的三角形．(1)使用直尺和圆规，依作法补全图形（保留作图痕迹）；(2)完成下面的证明．证明：连接AD．①AB=BD=AD，①①ABD是等边三角形（①）（填推理的依据）．①∠B=∠ADB=60∘．①CD=BD，①CD=AD．①∠DAC=∠ACB．①∠ADB=∠DAC+∠ACB（①）（填推理的依据）=2∠ACB．①∠ACB=30∘．①∠BAC=90∘．3．（2022·北京东城·二模）如图，在△ABC中，AB=AC，∠CAB=2α，在△ABC的外侧作直线AP(90°−a<∠PAC<180°−2a)，作点C关于直线AP的对称点D，连接AD,BD,BD交直线AP于点E．(1)依题意补全图形；(2)连接CE，求证：∠ACE=∠ABE；(3)过点A作AF⊥CE于点F，用等式表示线段BE,2EF,DE之间的数量关系，并证明．4．（2022·北京东城·二模）如图，在△ABC中，AB=AC．求作：直线AD，使得AD//BC．小明的作法如下：①以点A为圆心、适当长为半径画弧，交BA的延长线于点E，交线段AC于点F；EF的长为半径画弧，两弧在∠EAC的内部相交于点D；①分别以点E,F为圆心、大于12①画直线AD．直线AD即为所求，(1)使用直尺和圆规，依作法补全图形（保留作图痕迹）；(2)完成下面的证明。

图形的性质——尺规作图1一．选择题（共8小题）1．用直尺和圆规作一个角等于已知角，如图，能得出∠A′O′B′=∠AOB的依据是（）A．（SAS）B．（SSS）C．（ASA）D．（AAS）2．如图，下面是利用尺规作∠AOB的角平分线OC的作法，在用尺规作角平分线过程中，用到的三角形全等的判定方法是（）作法：①以O为圆心，适当长为半径画弧，分别交OA，OB于点D，E；②分别以D，E为圆心，大于DE的长为半径画弧，两弧在∠AOB内交于一点C；③画射线OC，射线OC就是∠AOB的角平分线．A．ASA B．SAS C．SSS D．AAS3．如图，已知在Rt△ABC中，∠ABC=90°，点D是BC边的中点，分别以B、C为圆心，大于线段BC长度一半的长为半径画弧，两弧在直线BC上方的交点为P，直线PD交AC于点E，连接BE，则下列结论：①ED⊥BC；②∠A=∠EBA；③EB平分∠AED；④ED=AB中，一定正确的是（）A．①②③B．①②④C．①③④D．②③④4．如图，分别以线段AC的两个端点A，C为圆心，大于AC的长为半径画弧，两弧相交于B，D两点，连接BD，AB，BC，CD，DA，以下结论：①BD垂直平分AC；②AC平分∠BAD；③AC=BD；④四边形ABCD是中心对称图形．其中正确的有（）A．①②③B．①③④C．①②④D．②③④5．观察图中尺规作图痕迹，下列结论错误的是（）A．PQ为∠APB的平分线B．PA=PB C．点A、B到PQ的距离不相等D．∠APQ=∠BPQ6．已知△ABC的三条边长分别为3，4，6，在△ABC所在平面内画一条直线，将△ABC分割成两个三角形，使其中的一个是等腰三角形，则这样的直线最多可画（）A．6条B．7条C．8条D．9条7．尺规作图作∠AOB的平分线方法如下：以O为圆心，任意长为半径画弧交OA，OB于C，D，再分别以点C，D为圆心，以大于CD长为半径画弧，两弧交于点P，作射线OP．由作法得△OCP≌△ODP的根据是（）A．SAS B．ASA C．AAS D．SSS8．如图，点C在∠AOB的边OB上，用尺规作出了∠BCN=∠AOC，作图痕迹中，弧FG是（）A．以点C为圆心，OD为半径的弧B．以点C为圆心，DM为半径的弧C．以点E为圆心，OD为半径的弧D．以点E为圆心，DM为半径的弧二．填空题（共6小题）9．如图，在△ABC中，按以下步骤作图：①分别以B，C为圆心，以大于BC的长为半径作弧，两弧相交于M，N两点；②作直线MN交AB于点D，连接CD，若CD=AC，∠B=25°，则∠ACB的度数为_________ ．10．如图，在△ABC中，AC=BC，∠B=70°，分别以点A、C为圆心，大于AC的长为半径作弧，两弧相交于点M、N，作直线MN，分别交AC、BC于点D、E，连结AE，则∠AED的度数是_________ °．11．用直尺和圆规作△ABC，使BC=a，AC=b，∠B=35°，若这样的三角形只能作一个，则a，b间满足的关系式是_________ ．12．如图，AB∥CD，以点A为圆心，小于AC长为半径作圆弧，分别交AB，AC于E，F两点，再分别以E、F为圆心，大于EF的长为半径画弧，两弧交于点P，作射线AP，交CD于点M．若∠ACD=120°，则∠MAB的度数为_________ ．13．如图，图中的两条弧属于同心圆，你认为是否存在一条也属于此同心圆的能平分此阴影部分的面积_________ （填写“存在”或“不存在”）；若你认为存在，请你将图中的阴影部分分为面积相等但不全等的两部分，简要说明作法；若你认为不存在，请说明理由．_________ ．14．如图，在△ABC中，∠C=90°，∠CAB=60°，按以下步骤作图：①分别以A，B为圆心，以大于AB的长为半径做弧，两弧相交于点P和Q．②作直线PQ交AB于点D，交BC于点E，连接AE．若CE=4，则AE= _________ ．三．解答题（共6小题）15．如图，点D在△ABC的AB边上，且∠ACD=∠A．（1）作∠BDC的平分线DE，交BC于点E（用尺规作图法，保留作图痕迹，不要求写作法）；（2）在（1）的条件下，判断直线DE与直线AC的位置关系（不要求证明）．16．如图，在Rt△ABC中，∠B=90°，分别以点A、C为圆心，大于AC长为半径画弧，两弧相交于点M、N，连接MN，与AC、BC分别交于点D、E，连接AE．（1）求∠ADE；（直接写出结果）（2）当AB=3，AC=5时，求△ABE的周长．17．如图，△ABC中，∠C=90°，∠A=30°．（1）用尺规作图作AB边上的中垂线DE，交AC于点D，交AB于点E．（保留作图痕迹，不要求写作法和证明）；（2）连接BD，求证：BD平分∠CBA．18．如图，在△ABC中，利用尺规作图，画出△ABC的外接圆或内切圆（任选一个．不写作法，必须保留作图痕迹）19．已知△ABC中，∠A=25°，∠B=40°．（1）求作：⊙O，使得⊙O经过A、C两点，且圆心O落在AB边上．（要求尺规作图，保留作图痕迹，不必写作法）（2）求证：BC是（1）中所作⊙O的切线．20．如图，在Rt△ABC中，∠ACB=90°．（1）先作∠ABC的平分线交AC边于点O，再以点O为圆心，OC为半径作⊙O（要求：尺规作图，保留作图痕迹，不写作法）；（2）请你判断（1）中AB与⊙O的位置关系，并证明你的结论．图形的性质——尺规作图1参考答案与试题解析一．选择题（共8小题）1．用直尺和圆规作一个角等于已知角，如图，能得出∠A′O′B′=∠AOB的依据是（）A．（SAS）B．（SSS）C．（ASA）D．（AAS）考点：作图—基本作图；全等三角形的判定与性质．分析：我们可以通过其作图的步骤来进行分析，作图时满足了三条边对应相等，于是我们可以判定是运用SSS，答案可得．解答：解：作图的步骤：①以O为圆心，任意长为半径画弧，分别交OA、OB于点C、D；②任意作一点O′，作射线O′A′，以O′为圆心，OC长为半径画弧，交O′A′于点C′；③以C′为圆心，CD长为半径画弧，交前弧于点D′；④过点D′作射线O′B′．所以∠A′O′B′就是与∠AOB相等的角；作图完毕．在△OCD与△O′C′D′，，∴△OCD≌△O′C′D′（SSS），∴∠A′O′B′=∠AOB，显然运用的判定方法是SSS．故选：B．点评：本题考查了全等三角形的判定与性质；由全等得到角相等是用的全等三角形的性质，熟练掌握三角形全等的性质是正确解答本题的关键．2．如图，下面是利用尺规作∠AOB的角平分线OC的作法，在用尺规作角平分线过程中，用到的三角形全等的判定方法是（）作法：①以O为圆心，适当长为半径画弧，分别交OA，OB于点D，E；②分别以D，E为圆心，大于DE的长为半径画弧，两弧在∠AOB内交于一点C；③画射线OC，射线OC就是∠AOB的角平分线．A．ASA B．SAS C．SSS D．A AS考点：作图—基本作图；全等三角形的判定．分析：根据作图的过程知道：OE=OD，OC=OC，CE=CD，所以由全等三角形的判定定理SSS可以证得△EOC≌△DOC．解答：解：如图，连接EC、DC．根据作图的过程知，在△EOC与△DOC中，，△EOC≌△DOC（SSS）．故选：C．点评：本题考查了全等三角形的判定定理的应用，注意：三角形全等的判定定理有SAS，ASA，AAS，SSS，HL．3．如图，已知在Rt△ABC中，∠ABC=90°，点D是BC边的中点，分别以B、C为圆心，大于线段BC长度一半的长为半径画弧，两弧在直线BC上方的交点为P，直线PD交AC于点E，连接BE，则下列结论：①ED⊥BC；②∠A=∠EBA；③EB平分∠AED；④ED=AB中，一定正确的是（）A．①②③B．①②④C．①③④D．②③④考点：作图—基本作图；线段垂直平分线的性质．专题：几何图形问题．分析：根据作图过程得到PB=PC，然后利用D为BC的中点，得到PD垂直平分BC，从而利用垂直平分线的性质对各选项进行判断即可．解答：解：根据作图过程可知：PB=CP，∵D为BC的中点，∴PD垂直平分BC，∴①ED⊥BC正确；∵∠ABC=90°，∴PD∥AB，∴E为AC的中点，∴EC=EA，∵EB=EC，∴②∠A=∠EBA正确；③EB平分∠AED错误；④ED=AB正确，故正确的有①②④，故选：B．点评：本题考查了基本作图的知识，解题的关键是了解如何作已知线段的垂直平分线，难度中等．4．如图，分别以线段AC的两个端点A，C为圆心，大于AC的长为半径画弧，两弧相交于B，D两点，连接BD，AB，BC，CD，DA，以下结论：①BD垂直平分AC；②AC平分∠B AD；③AC=BD；④四边形ABCD是中心对称图形．其中正确的有（）A．①②③B．①③④C．①②④D．②③④考点：作图—基本作图；线段垂直平分线的性质；中心对称图形．分析：根据线段垂直平分线的作法及中心对称图形的性质进行逐一分析即可．解答：解：①∵分别以线段AC的两个端点A，C为圆心，大于AC的长为半径画弧，∴AB=BC，∴BD垂直平分AC，故此小题正确；②在△ABC与△ADC中，∵，∴△ABC≌△ADC（SSS），∴AC平分∠BAD，故此小题正确；③只有当∠BAD=90°时，AC=BD，故本小题错误；④∵AB=BC=CD=AD，∴四边形ABCD是菱形，∴四边形ABCD是中心对称图形，故此小题正确．故选C．点评：本题考查的是作图﹣基本作图，熟知线段垂直平分线的作法是解答此题的关键．5．观察图中尺规作图痕迹，下列结论错误的是（）A．PQ为∠APB的平分线B． PA=PB C．点A、B到PQ的距离不相等D．∠APQ=∠BPQ考点：作图—基本作图．分析：根据角平分线的作法进行解答即可．解答：解：∵由图可知，PQ是∠APB的平分线，∴A，B，D正确；∵PQ是∠APB的平分线，PA=PB，∴点A、B到PQ的距离相等，故C错误．故选C．点评：本题考查的是作图﹣基本作图，熟知角平分线的作法及性质是解答此题的关键．6．已知△ABC的三条边长分别为3，4，6，在△ABC所在平面内画一条直线，将△ABC分割成两个三角形，使其中的一个是等腰三角形，则这样的直线最多可画（）A．6条B．7条C．8条D．9条考点：作图—应用与设计作图；等腰三角形的判定．专题：压轴题．分析：利用等腰三角形的性质分别利用AB，AC为底以及为腰得出符合题意的图形即可．解答：解：如图所示：当BC1=AC1，AC=CC2，AB=BC3，AC4=CC4，AB=AC5，AB=AC6，BC7=CC7时，都能得到符合题意的等腰三角形．故选：B．点评：此题主要考查了等腰三角形的判定以及应用设计与作图等知识，正确利用图形分类讨论得出是解题关键．7．尺规作图作∠AOB的平分线方法如下：以O为圆心，任意长为半径画弧交OA，OB于C，D，再分别以点C，D为圆心，以大于CD长为半径画弧，两弧交于点P，作射线OP．由作法得△OCP≌△ODP的根据是（）A．SAS B．ASA C．AAS D．S SS考点：作图—基本作图；全等三角形的判定．分析：认真阅读作法，从角平分线的作法得出△OCP与△ODP的两边分别相等，加上公共边相等，于是两个三角形符合SSS判定方法要求的条件，答案可得．解答：解：∵以O为圆心，任意长为半径画弧交OA，OB于C，D，即OC=OD；以点C，D为圆心，以大于CD长为半径画弧，两弧交于点P，即CP=DP；在△OCP和△ODP中，，∴△OCP≌△ODP（SSS）．故选D．点评：本题考查三角形全等的判定方法，判定两个三角形全等的一般方法有：SSS、SAS、ASA、AAS、HL．注意：AAA、SSA不能判定两个三角形全等，判定两个三角形全等时，必须有边的参与，若有两边一角对应相等时，角必须是两边的夹角8．如图，点C在∠AOB的边OB上，用尺规作出了∠BCN=∠AOC，作图痕迹中，弧FG是（）A．以点C为圆心，OD为半径的弧B．以点C为圆心，DM为半径的弧C．以点E为圆心，OD为半径的弧D．以点E为圆心，DM为半径的弧考点：作图—基本作图．分析：运用作一个角等于已知角可得答案．解答：解：根据作一个角等于已知角可得弧FG是以点E为圆心，DM为半径的弧．故选：D．点评：本题主要考查了作图﹣基本作图，解题的关键是熟习作一个角等于已知角的方法．二．填空题（共6小题）9．如图，在△ABC中，按以下步骤作图：①分别以B，C为圆心，以大于BC的长为半径作弧，两弧相交于M，N两点；②作直线MN交AB于点D，连接CD，若CD=AC，∠B=25°，则∠ACB的度数为105°．考点：作图—基本作图；线段垂直平分线的性质．分析：首先根据题目中的作图方法确定MN是线段BC的垂直平分线，然后利用垂直平分线的性质解题即可．解答：解：由题中作图方法知道MN为线段BC的垂直平分线，∴CD=BD，∵∠B=25°，∴∠DCB=∠B=25°，∴∠ADC=50°，∵CD=AC，∴∠A=∠ADC=50°，∴∠ACD=80°，∴∠ACB=∠ACD+∠BCD=80°+25°=105°，故答案为：105°．点评：本题考查了基本作图中的垂直平分线的作法及线段的垂直平分线的性质，解题的关键是了解垂直平分线的做法．10．如图，在△ABC中，AC=BC，∠B=70°，分别以点A、C为圆心，大于AC的长为半径作弧，两弧相交于点M、N，作直线MN，分别交AC、BC于点D、E，连结AE，则∠AED的度数是50 °．考点：作图—基本作图；等腰三角形的性质．分析：由作图可知，MN是线段AC的垂直平分线，故可得出结论．解答：解：∵由作图可知，MN是线段AC的垂直平分线，∴CE=AE，∴∠C=∠CAE，∵AC=BC，∠B=70°，∴∠C=40°，∴∠AED=50°，故答案为：50．点评：本题考查的是线段垂直平分线的性质以及勾股定理的应用，熟知线段垂直平分线的性质是解答此题的关键．11．用直尺和圆规作△ABC，使BC=a，AC=b，∠B=35°，若这样的三角形只能作一个，则a，b间满足的关系式是sin35°=或b≥a．考点：作图—复杂作图；切线的性质；解直角三角形．专题：开放型．分析：首先画BC=a，再以B为顶点，作∠ABC=35°，然后再以点C为圆心、b为半径画圆弧交AB于点A，然后连接AC即可，①当AC⊥AB时，②当b≥a时三角形只能作一个．解答：解：如图所示：若这样的三角形只能作一个，则a，b间满足的关系式是：①当AC⊥AB时，即sin35°=；②当b≥a时．故答案为：sin35°=或b≥a．点评：此题主要考查了复杂作图，关键是掌握作一角等于已知角的方法．12如图，AB∥CD，以点A为圆心，小于AC长为半径作圆弧，分别交AB，AC于E，F两点，再分别以E、F为圆心，大于EF的长为半径画弧，两弧交于点P，作射线AP，交CD于点M．若∠ACD=120°，则∠MAB的度数为30°．考点：作图—基本作图；平行线的性质．分析：根据AB∥CD，∠ACD=120°，得出∠CAB=60°，再根据AM是∠CAB的平分线，即可得出∠MAB的度数．解答：解：∵AB∥CD，∴∠ACD+∠CAB=180°，又∵∠ACD=120°，∴∠CAB=60°，由作法知，AM是∠CAB的平分线，∴∠MAB=∠CAB=30°．故答案为：30°．点评：此题考查了作图﹣复杂作图，用到的知识点是平行线的性质、角平分线的性质等，解题的关键是得出∠MAB=∠CAB．13．如图，图中的两条弧属于同心圆，你认为是否存在一条也属于此同心圆的能平分此阴影部分的面积存在（填写“存在”或“不存在”）；若你认为存在，请你将图中的阴影部分分为面积相等但不全等的两部分，简要说明作法；若你认为不存在，请说明理由．作OD的垂线OM，取OM=OA，连接MD，以MD为斜边作等腰直角三角形△MND，以O为圆心，以MN为半径作弧，交BC于Q，交AD于P，弧PQ即为所求．．考点：作图—应用与设计作图；扇形面积的计算．分析：利用已知作MO⊥OD，连接MD，再以MD为斜边作等腰直角三角形△MND，进而以MN为半径作弧，即可得出答案．解答：解：作OD的垂线OM，取OM=OA，连接MD，以MD为斜边作等腰直角三角形△MND，以O为圆心，以MN为半径作弧，交BC于Q，交AD于P，弧PQ即为所求．点评：此题主要考查了应用作图与设计以及扇形面积公式应用，得出MN的长是解题关键．14．如图，在△ABC中，∠C=90°，∠CAB=60°，按以下步骤作图：①分别以A，B为圆心，以大于AB的长为半径做弧，两弧相交于点P和Q．②作直线PQ交AB于点D，交BC于点E，连接AE．若CE=4，则AE= 8 ．考点：作图—复杂作图；线段垂直平分线的性质；含30度角的直角三角形．专题：压轴题．分析：根据垂直平分线的作法得出PQ是AB的垂直平分线，进而得出∠EAB=∠CAE=30°，即可得出AE的长．解答：解：由题意可得出：PQ是AB的垂直平分线，∴AE=BE，∵在△ABC中，∠C=90°，∠CAB=60°，∴∠CBA=30°，∴∠EAB=∠CAE=30°，∴CE=AE=4，∴AE=8．故答案为：8．点评：此题主要考查了垂直平分线的性质以及直角三角形中，30°所对直角边等于斜边的一半，根据已知得出∠EAB=∠CAE=30°是解题关键．三．解答题（共6小题）15．如图，点D在△ABC的AB边上，且∠ACD=∠A．（1）作∠BDC的平分线DE，交BC于点E（用尺规作图法，保留作图痕迹，不要求写作法）；（2）在（1）的条件下，判断直线DE与直线AC的位置关系（不要求证明）．考点：作图—基本作图；平行线的判定．专题：作图题．分析：（1）根据角平分线基本作图的作法作图即可；（2）根据角平分线的性质可得∠BDE=∠BDC，根据三角形内角与外角的性质可得∠A=∠BDC，再根据同位角相等两直线平行可得结论．解答：解：（1）如图所示：（2）D E∥AC∵DE平分∠BDC，∴∠BDE=∠BDC，∵∠ACD=∠A，∠ACD+∠A=∠BDC，∴∠A=∠BDC，∴∠A=∠BDE，∴DE∥AC．点评：此题主要考查了基本作图，以及平行线的判定，关键是正确画出图形，掌握同位角相等两直线平行．16．如图，在Rt△ABC中，∠B=90°，分别以点A、C为圆心，大于AC长为半径画弧，两弧相交于点M、N，连接MN，与AC、BC分别交于点D、E，连接AE．（1）求∠ADE；（直接写出结果）（2）当AB=3，AC=5时，求△ABE的周长．考点：作图—基本作图；线段垂直平分线的性质；勾股定理的应用．分析：（1）根据题意可知MN是线段AC的垂直平分线，由此可得出结论；（2）先根据勾股定理求出BC的长，再根据线段垂直平分线的性质即可得出结论．解答：解：（1）∵由题意可知MN是线段AC的垂直平分线，∴∠ADE=90°；（2）∵在Rt△ABC中，∠B=90°，AB=3，AC=5，∴BC==4，∵MN是线段AC的垂直平分线，∴AE=CE，∴△ABE的周长=AB+（AE+BE）=AB+BC=3+4=7．点评：本题考查的是作图﹣基本作图，熟知垂直平分线上任意一点，到线段两端点的距离相等是解答此题的关键．17．如图，△ABC中，∠C=90°，∠A=30°．（1）用尺规作图作AB边上的中垂线DE，交AC于点D，交AB于点E．（保留作图痕迹，不要求写作法和证明）；（2）连接BD，求证：BD平分∠CBA．考点：作图—复杂作图；线段垂直平分线的性质．专题：作图题；证明题．分析：（1）分别以A、B为圆心，以大于AB的长度为半径画弧，过两弧的交点作直线，交AC于点D，AB于点E，直线DE就是所要作的AB边上的中垂线；（2）根据线段垂直平分线上的点到线段两端点的距离相等可得AD=BD，再根据等边对等角的性质求出∠ABD=∠A=30°，然后求出∠CBD=30°，从而得到BD平分∠CBA．解答：（1）解：如图所示，DE就是要求作的AB边上的中垂线；（2）证明：∵DE是AB边上的中垂线，∠A=30°，∴AD=BD，∴∠ABD=∠A=30°，∵∠C=90°，∴∠ABC=90°﹣∠A=90°﹣30°=60°，∴∠CBD=∠ABC﹣∠ABD=60°﹣30°=30°，∴∠ABD=∠CBD，∴BD平分∠CBA．点评：本题考查了线段垂直平分线的作法以及线段垂直平分线上的点到线段两端点的距离相等的性质，难度不大，需熟练掌握．18．如图，在△ABC中，利用尺规作图，画出△ABC的外接圆或内切圆（任选一个．不写作法，必须保留作图痕迹）考点：作图—复杂作图；三角形的外接圆与外心；三角形的内切圆与内心．专题：作图题．分析：分别利用三角形外心的确定方法以及内心的确定方法得出圆心位置，进而得出即可．解答：解：如图所示：点评：此题主要考查了复杂作图，正确把握三角形内心和外心位置确定方法是解题关键．19．已知△ABC中，∠A=25°，∠B=40°．（1）求作：⊙O，使得⊙O经过A、C两点，且圆心O落在AB边上．（要求尺规作图，保留作图痕迹，不必写作法）（2）求证：BC是（1）中所作⊙O的切线．考点：作图—复杂作图；切线的判定．专题：作图题；证明题．分析：（1）作出线段AC的垂直平分线进而得出AC垂直平分线与线段AB的交点O，进而以AO为半径做圆即可；（2）连接CO，再利用已知得出∠OCB=90°，进而求出即可．解答：解：（1）作图如图1：（2）证明：如图2，连接OC，∵OA=OC，∠A=25°∴∠BOC=50°，又∵∠B=40°，∴∠BOC+∠B=90°∴∠OCB=90°∴OC⊥BC∴BC是⊙O的切线．点评：此题主要考查了复杂作图以及切线的判定利用线段垂直平分线的性质得出圆心位置是解题关键．20．如图，在Rt△ABC中，∠ACB=90°．（1）先作∠ABC的平分线交AC边于点O，再以点O为圆心，OC为半径作⊙O（要求：尺规作图，保留作图痕迹，不写作法）；（2）请你判断（1）中AB与⊙O的位置关系，并证明你的结论．考点：作图—复杂作图；直线与圆的位置关系．专题：作图题．分析：（1）根据角平分线的作法求出角平分线BO；（2）过O作OD⊥AB交AB于点D，先根据角平分线的性质求出DO=CO，再根据切线的判定定理即可得出答案．解答：解：（1）如图：（2）AB与⊙O相切．证明：作OD⊥AB于D，如图．∵BO平分∠ABC，∠ACB=90°，OD⊥AB，∴OD=OC，∴AB与⊙O相切．点评：此题主要考查了复杂作图以及切线的判定等知识，正确把握切线的判定定理是解题关键．。
