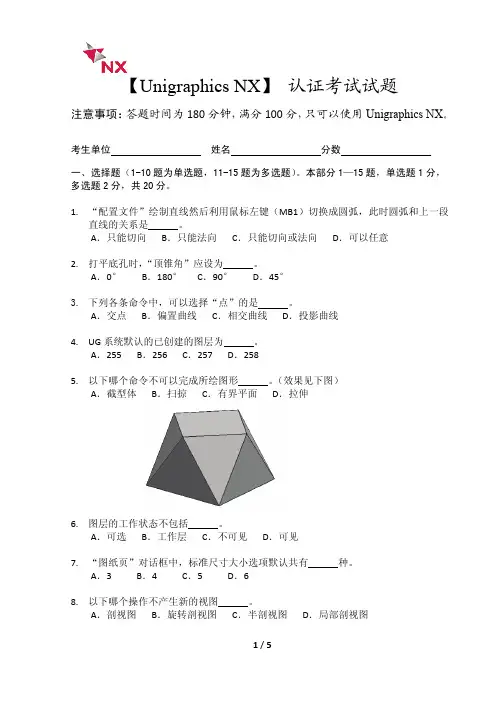

德国西门子公司官方国际认证《UG NX高级设计师》模拟考题

ug考证试题及答案UG考证试题及答案1. UG软件中，用于创建直线的命令是什么？A. LineB. RectangleC. CircleD. Arc答案：A2. 在UG中，如何快速选择所有同类型的对象？A. 使用Ctrl键B. 使用Shift键C. 使用Alt键D. 使用Tab键答案：B3. UG中，创建圆角的命令是什么？A. FilletB. ChamferC. Edge BlendD. Round答案：A4. 在UG中，如何测量两个点之间的距离？A. 使用Measure命令B. 使用Distance命令C. 使用Length命令D. 使用Measure Distance命令答案：D5. UG中，用于创建矩形的命令是什么？A. RectangleB. BoxC. SquareD. Rectangle Box答案：A6. 在UG中，如何对一个对象进行镜像复制？A. 使用Mirror命令B. 使用Copy命令C. 使用Reflect命令D. 使用Duplicate命令答案：A7. UG中，创建倒角的命令是什么？A. FilletB. ChamferC. Edge BlendD. Round答案：B8. 在UG中，如何对一个对象进行旋转？A. 使用Rotate命令B. 使用Revolve命令C. 使用Turn命令D. 使用Spin命令答案：A9. UG中，用于创建球体的命令是什么？A. SphereB. BallC. GlobeD. Round Sphere答案：A10. 在UG中，如何对一个对象进行缩放？A. 使用Scale命令B. 使用Resize命令C. 使用Stretch命令D. 使用Expand命令答案：A。

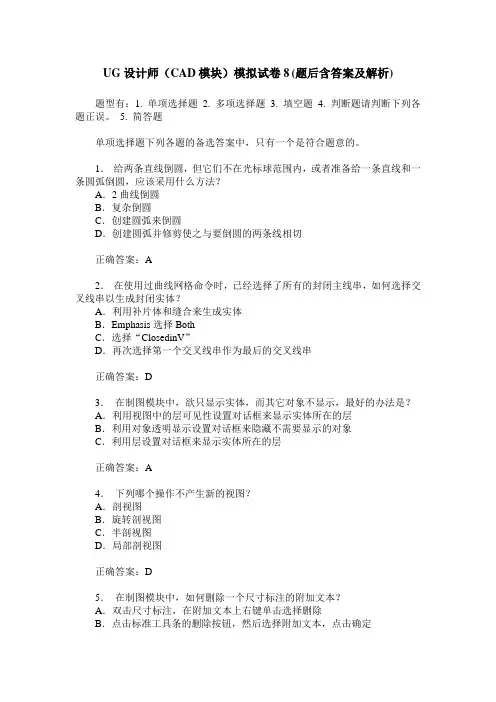

UG设计师（CAD模块）模拟试卷8(题后含答案及解析)题型有：1. 单项选择题 2. 多项选择题 3. 填空题 4. 判断题请判断下列各题正误。

5. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．给两条直线倒圆，但它们不在光标球范围内，或者准备给一条直线和一条圆弧倒圆，应该采用什么方法？A．2曲线倒圆B．复杂倒圆C．创建圆弧来倒圆D．创建圆弧并修剪使之与要倒圆的两条线相切正确答案：A2．在使用过曲线网格命令时，已经选择了所有的封闭主线串，如何选择交叉线串以生成封闭实体？A．利用补片体和缝合来生成实体B．Emphasis选择BothC．选择“ClosedinV”D．再次选择第一个交叉线串作为最后的交叉线串正确答案：D3．在制图模块中，欲只显示实体，而其它对象不显示，最好的办法是？A．利用视图中的层可见性设置对话框来显示实体所在的层B．利用对象透明显示设置对话框来隐藏不需要显示的对象C．利用层设置对话框来显示实体所在的层正确答案：A4．下列哪个操作不产生新的视图？A．剖视图B．旋转剖视图C．半剖视图D．局部剖视图正确答案：D5．在制图模块中，如何删除一个尺寸标注的附加文本？A．双击尺寸标注，在附加文本上右键单击选择删除B．点击标准工具条的删除按钮，然后选择附加文本，点击确定C．选择附加文本，然后点击标准工具条的删除按钮D．双击尺寸标注，在附加文本上右键单击选择附加文本→清除所有正确答案：D6．在草图参数设置对话框中，哪一个选项控制退出草图时，工作视图是否自动回到初始视图方位？A．定向视图（OrientView）B．（ChangeViewOrientation）C．保持视图方位（MaintainViewOrientation）D．关闭工作层（TurnOFFtheworklayer）正确答案：B7．你利用一条曲线拉伸成一个实体，然后又编辑这条曲线，如何在编辑过程中知道曲线的修改对拉伸实体产生的影响？A．右键单击选择更新B．在编辑曲线对话框中点击更新按钮C．在编辑曲线对话框中点击刷新按钮D．选择视图→编辑更新正确答案：B8．欲使得零件模型在图形区域看上去比较真实，应该采用什么显示模式？A．着色模式B．隐藏线可见的线框模式C．隐藏线变灰的线框模式D．隐藏线变虚线的线框模式正确答案：A9．若要在视图中添加视图相关曲线，你必须选择该视图，在鼠标右键的菜单中选择：A．扩展成员视图B．视图边界C．样式D．视图相关编辑正确答案：A10．哪个对话框决定创建一个圆柱（Cylinder）的方向?A．矢量构造器B．绝对坐标系定位C．工作坐标系定位D．点构造器正确答案：A多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。

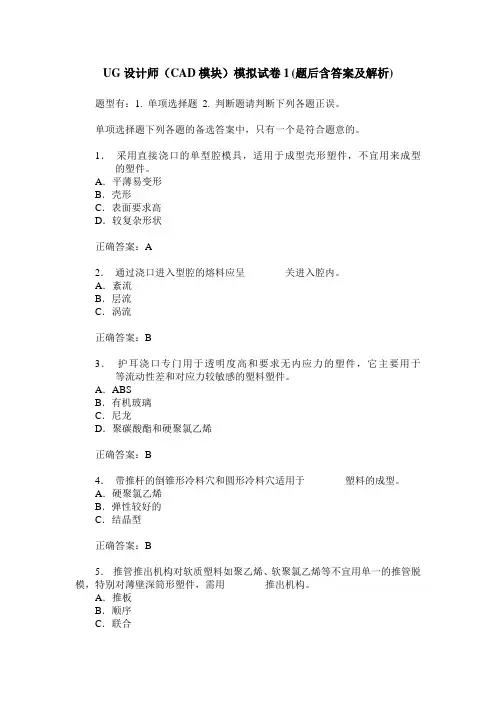

UG设计师（CAD模块）模拟试卷1(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．采用直接浇口的单型腔模具，适用于成型壳形塑件，不宜用来成型________的塑件。

A．平薄易变形B．壳形C．表面要求高D．较复杂形状正确答案：A2．通过浇口进入型腔的熔料应呈________关进入腔内。

A．紊流B．层流C．涡流正确答案：B3．护耳浇口专门用于透明度高和要求无内应力的塑件，它主要用于________等流动性差和对应力较敏感的塑料塑件。

A．ABSB．有机玻璃C．尼龙D．聚碳酸酯和硬聚氯乙烯正确答案：B4．带推杆的倒锥形冷料穴和圆形冷料穴适用于________塑料的成型。

A．硬聚氯乙烯B．弹性较好的C．结晶型正确答案：B5．推管推出机构对软质塑料如聚乙烯、软聚氯乙烯等不宜用单一的推管脱模，特别对薄壁深筒形塑件，需用________推出机构。

A．推板B．顺序C．联合D．二级正确答案：C6．下列用于制作透明塑料件的是A．聚甲醛（POM）B．聚碳酸酯（PC）C．聚丙烯（PP）D．聚乙烯（PE）正确答案：B7．下列用于制造齿轮、轴承的塑料是A．聚苯乙烯（PS）B．聚甲基丙烯酸甲酯（PMMA）C．聚酰胺（PA）D．聚氯乙烯（PVC）正确答案：C8．助剂的加入可改善塑料的某些性能，下列何种助剂加入可提高其流动性A．填充剂B．稳定剂C．润滑剂D．固化剂正确答案：C9．尼龙注射制品，成型后为消除内应力，稳定尺寸，达吸湿平衡，可用的后处理方法是A．淬火B．退火C．调湿D．回火正确答案：C10．有些塑料易吸水，故注射成型前需干燥，有些塑料则不需要，下列一般不需干燥的塑料是A．PCB．PMMAC．PED．PA正确答案：C11．下列那种情况不属于塑件表面质量A．熔接痕B．塑件翘曲变形C．塑件有气泡D．塑件强度或刚度不够正确答案：D12．硬质塑料比软质塑料脱模斜度________A．相等B．小C．大D．不能确定正确答案：C13．塑件壁厚太薄会造成A．汽泡、凹陷B．收缩不均C．注不满（缺料）D．没有影响正确答案：C14．加强筋的方向应尽量与料流方向________A．垂直B．一致C．45°D．没有关系正确答案：B15．不符合塑件外形设计原则的是A．外形尽可能美观B．转角处应有圆弧C．无需考虑模具结构D．在满足使用条件下，有利于成型，避免侧向抽芯机构正确答案：C16．金属嵌件预热的目的是A．用于加热塑料B．提高嵌件的强度C．有利于排气D．降低嵌件周围塑料的应力正确答案：D17．塑件上的文字，从模具制造考虑，最好采用A．凸字B．凹字C．凹坑凸字D．各种情况效果一样正确答案：C18．关于塑件上设加强筋，下列说法错误的是A．可增加制品强度和刚度B．可改善制品成型时充模状态C．避免塑件产生缩孔、气泡D．外形美观正确答案：D19．下列反映注射机加工能力的参数是A．注射压力B．合模部分尺寸C．注射量D．动模板行程正确答案：C20．对于一副塑料模，影响其生产效率的最主要因素是A．注射时间B．开模时间C．冷却时间D．保压时间正确答案：C21．在一个模塑周期中要求注射机动模板移动速度是变化的，合模时的速度A．由慢变快B．由快变慢C．先慢变快再慢D．速度不变正确答案：C22．型号XS-ZY-125的注射机各参数中A．Z表示注射B．125表示锁模力C．S表示成型D．X表示塑料正确答案：A23．一注射塑件采用PP材料，要求得到的制品密度大，强度，硬度高，刚度，耐磨性好，则其成型工艺条件应选用A．熔体温度和模具温度高B．熔体温度和模具温度低C．熔体温度高和模具温度低D．熔体温度低和模具温度高正确答案：D24．在塑料中加入能与树脂相容的高沸点液态或低熔点固态的有机化合物，可以增加塑料的塑性、流动性和柔韧性，并且可改善成型性能，降低脆性。

UGNX6.0模拟试卷和答案一、单项选择题（每小题2分，共20分。

）1．下面图标中，哪一个是腔体的命令?【】A．B．C．D．2．下面图标中，哪一个是分型的命令? 【】A．B．C．D．3．UG系统最多可以设置______个图层。

【】A．64 B．128C．256 D．10244．下面图标中，哪一个是型腔设计的命令？【】A. B.C. D.5．在“建模”模块中，如果想平移零件该如何操作？【】A.鼠标中键（MB2） B.鼠标左键（MB1）+鼠标右键（MB3）C.鼠标左键（MB1）+鼠标中键（MB2）D.鼠标中键（MB2）+鼠标右键（MB3）6．UG曲线绘制的正多边形命令功能中，提供了3种确定正多边形的方式：即内接半径、______和外切圆半径。

【】A．内接直径B．正多边形的边数C．外切圆直径D．多边形周长7.“配置文件”绘制直线然后利用鼠标左键（MB1）切换成圆弧，此时将要绘制的圆弧和上一段直线的关系是【】A.只能切向 B.只能法向C.只能切向或法向D.可以任意8．在创建三维模型过程中，将两个或多个实体合并成一个实体的运算称为______运算。

【】A．布尔B．实体C．算术D．变换9．在UG的曲面造型中，已知条件为有纵横两组曲线，每一组内部曲线大致平行，纵横两组曲线之间大致正交，可采用扫描和______生成曲面。

【】A．通过曲线法B．直纹面C．通过曲线网格D．样条线法10．注塑模向导规定XC—YC平面是模具装配的______，坐标原点位于模架的动定模接触面的中心，+ZC方向为顶出方向。

【】A．辅助分型面B．主分型面C．分型方向D．坐标平面二、多项选择题（在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其代码填写在题干后的括号内。

错选、多选、少选或未选均无分。

每小题2分，共20分。

）11.下列哪些属于CAD/CAM集成软件?【】A.CATIAB. PRO/EC.AUTOCADD.UG12．根据模型形状、材料的差异选择不同的收缩率。

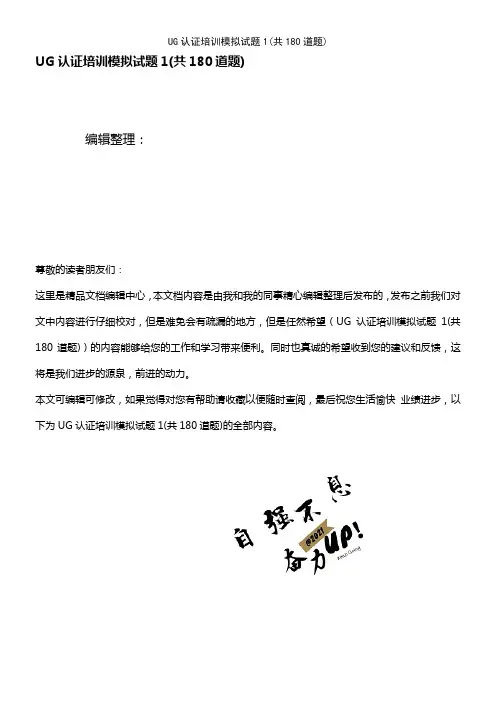

UG认证培训模拟试题1(共180道题)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（UG认证培训模拟试题1(共180道题)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为UG认证培训模拟试题1(共180道题)的全部内容。

UG认证培训模拟试题1一、选择题(30分）1.矩形阵列时XC 方向，YC 方向是以哪个坐标系的X，Y 轴作为方向的（）A。

基准坐标系 B。

绝对坐标系 C.WCS D。

特征坐标系2.下列哪个图形是由3×1曲面得到的 ( )A。

B。

C。

D。

3.在创建表达式时,什么量纲是不支持单位的? （）A. 长度 B。

常量 C。

角度 D。

长度4.哪一个功能非常快速且非常容易地发现草图几何有没有约束，以及哪个方向没有约束？（ )A. 分析曲线B. 草图信息C. 草图首选项 D。

拖动草图几何5.创建长方体的方法不包括（）A。

原点，边长度 B. 两个点，高度 C. 两个对角点 D. 三个空间点6.使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的（ )A、编辑->特征-〉回放B、编辑—>特征—>回顾C、编辑—>模型—〉历史D、编辑->模型—〉回顾7.如下所示从做左到右用的是UG NX8。

0里的“对特征形成图样”命令实现的,试分析应用了何种“布局”? （）A. B。

C. D。

8.哪一种装配执行方法可用于添加先前设计的组件到一装配? （ )A. 从底向上 (Bottom UP）B. 自顶向下（Top Down）C. 以上二者都可以D. 以上二者都不可以9.如果你在创建一个拉伸特征去和一个已经存在的实体创建布尔求和运算,那么它被置于那一层？ ( ）A. 任一可选层B. 原实体所在的层 C。

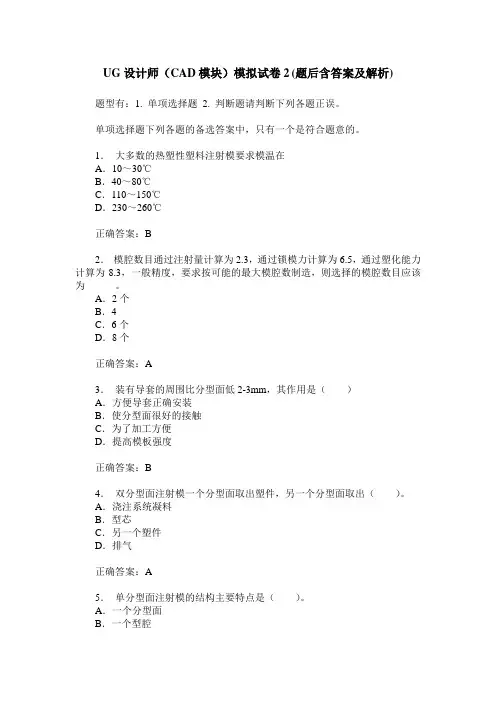

UG设计师（CAD模块）模拟试卷2(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．大多数的热塑性塑料注射模要求模温在A．10～30℃B．40～80℃C．110～150℃D．230～260℃正确答案：B2．模腔数目通过注射量计算为2.3，通过锁模力计算为6.5，通过塑化能力计算为8.3，一般精度，要求按可能的最大模腔数制造，则选择的模腔数目应该为。

A．2个B．4C．6个D．8个正确答案：A3．装有导套的周围比分型面低2-3mm，其作用是（）A．方便导套正确安装B．使分型面很好的接触C．为了加工方便D．提高模板强度正确答案：B4．双分型面注射模一个分型面取出塑件，另一个分型面取出（）。

A．浇注系统凝料B．型芯C．另一个塑件D．排气正确答案：A5．单分型面注射模的结构主要特点是（）。

A．一个分型面B．一个型腔C．多个分型面D．多个型腔正确答案：A6．下面哪个顺序符合单分型面注射模的动作过程为（）A．模具锁紧--注射--开模--拉出浇口凝料--推出塑件和凝料B．注射--模具锁紧--拉出浇口凝料--推出塑件和凝料--开模C．模具锁紧--注射--开模--推出塑件和凝料--拉出浇口凝料D．开模--注射--模具锁紧--拉出浇口凝料--推出塑件和凝料正确答案：A7．下面所述不是限位钉作用的是（）。

A．减少推板与动模座板之间的接触面积B．避免复位系统复位不良C．支起的空间可以储存脏物D．限制推出距离正确答案：D8．对推出系统复位弹簧叙述不正确的是（）A．复位弹簧的作用使推出系统复位B．复位弹簧有时为了满足自动化生产的需要C．用复位弹簧可以省略复位杆D．用复位弹簧时不能省略复位杆正确答案：C9．下面不属于三板模分型拉开机构的是（）A．树脂拉扣机构B．弹簧拉扣机构C．拉条机构D．合模导型机构正确答案：D10．点浇口的作用（）A．提高注射压力B．防止型腔中熔体倒流C．有利于塑件与浇口凝料的分离D．以上全是正确答案：D11．（）截面分流道制造容易，热量和压力损失小，流动阻力不大。

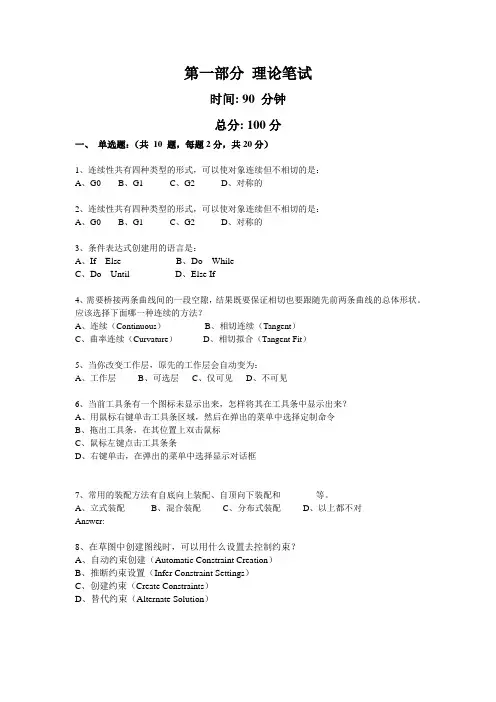

第一部分理论笔试时间: 90 分钟总分: 100分一、单选题：（共10 题，每题2分，共20分）1、连续性共有四种类型的形式，可以使对象连续但不相切的是：A、G0B、G1C、G2D、对称的2、连续性共有四种类型的形式，可以使对象连续但不相切的是：A、G0B、G1C、G2D、对称的3、条件表达式创建用的语言是：A、If ElseB、Do WhileC、Do UntilD、Else If4、需要桥接两条曲线间的一段空隙，结果既要保证相切也要跟随先前两条曲线的总体形状。

应该选择下面哪一种连续的方法？A、连续（Continuous）B、相切连续（Tangent）C、曲率连续（Curvature）D、相切拟合（Tangent Fit）5、当你改变工作层，原先的工作层会自动变为：A、工作层B、可选层C、仅可见D、不可见6、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来？A、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框7、常用的装配方法有自底向上装配、自顶向下装配和________等。

A、立式装配B、混合装配C、分布式装配D、以上都不对Answer:8、在草图中创建图线时，可以用什么设置去控制约束？A、自动约束创建（Automatic Constraint Creation）B、推断约束设置（Infer Constraint Settings）C、创建约束（Create Constraints）D、替代约束（Alternate Solution）9、草图是什么？A、面上的线串B、作为初始研究用的艺术家的绘画C、在特定平面内的有名称的线串的集合D、另一绘图系统的粗糙的图片10、如果图纸的尺寸标注中是英制单位，现在需要同时显示公制和英制标注，比较好的办法是：A、利用尺寸标注对话框来显示公制和英制B、用注释编辑对话框将英制改为公制C、在同一个尺寸标注中同时显示英制和公制单位D、删除尺寸标注，代之以公制单位的尺寸标注二、多选题：（共10题，每题2分，共20分，多选与错选均不得分，少选给一半分）1、我们在使用以下何种方法时，能通过扫掠特征获得实体？A、一封闭的截面，同时体类型选项设置为实体B、一回转扫掠的开放截面，并定义回转角度为360度C、带有拔模操作的开放截面D、带有偏置操作的开放截面2、下列选项中，哪些属性是可以从被导入到当前零件的图形模板中直接继承的？A、视图成员B、视图比例C、投影角度D、图纸名称3、下列哪些选项可以通过尺寸约束来定位形状特征（Form Feature）A、已存在曲线B、已存在实体边C、已存在实体面（Face）D、已存在表面（Surface）E、已存在实体F、已存在片体（Sheet）G、基准面H、基准轴4、在创建草图时，可以通过下列哪些方法定义草图平面和草图方位？A、在平面上B、在轨迹上（Path）C、在片体上（Sheet）D、沿直线5、下列哪些特征可以选择在特征引用阵列（Instance Feature）中使用：A、抽壳（Shell）B、倒圆（Blend）C、孔（Hole）D、凸台（Boss）E、拉伸（Extrude）F、倒角（Chamfer）6、下列选项中，哪些属性是可以从被导入到当前零件的图形模板中直接继承的？A、视图成员B、视图比例C、投影角度D、图纸名称7、使用修剪（Trimmed）的方法创建N边曲面时，以下哪些是UV方位选项的内容？A、脊线B、距离C、矢量D、面积8、下列哪些项是装配中组件阵列的方法？A、线性B、特征阵列（ISET）C、球形D、圆形E、实例（Instance）9、延伸片体（Extension）主要包括以下哪几种类型？A、相切延伸B、法向延伸C、角度延伸D、圆弧延伸E、规律控制延伸10、层的状态有哪些：A、工作B、可选C、仅可见D、不可见E、编辑F、非活动三、填空题：（共10题，每题2分，共20分，中英文均可）1、草图参数设置（Sketch Preferences）对话框中的_________选项可以定义捕捉垂直、水平和正交线的角度公差。

UG设计师（CAD模块）模拟试卷9(题后含答案及解析)题型有：1. 单项选择题 2. 多项选择题 3. 填空题 4. 判断题请判断下列各题正误。

5. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．打平底孔时，顶锥角应设为_____。

A．0°B．45°C．90°D．180°正确答案：A2．创建图纸对话框中，公制图纸标准尺寸大小选项默认共有_____种。

A．3B．4C．5D．6正确答案：C3．特征参数编辑对话框中，可以选择的特征类型为：A．草图B．曲线C．视图D．实体正确答案：A4．如果一个部件分布在同一个装配中的不同位置，可以重新设置______来区别不同的同一部件。

A．装配名B．引用集名C．组件名D．以上都可以正确答案：C5．是参数化造型系统的重要特征之一。

A．特征B．表达式驱动模型C．草图D．支持参数修改正确答案：B6．下列项操作不属于对象变换的范畴。

A．平移B．修改特征参数C．阵列D．旋转正确答案：B7．当发现草图的几何约束状态可能不符合设计思路时，但又不明确是哪个约束造成的。

此时可以利用的命令进行分析，因此在建模过程中该命令非常常用。

A．显示/移除约束B．转换为参考曲线/激活曲线C．显示所有约束D．以上都可以正确答案：C8．进行标注时，首先选取两个控制点，然后系统则用两点连线的长度标注尺寸，尺寸线将平行于所选两点的连线。

A．垂直B．平行C．角度D．水平正确答案：B9．在扫描（Swept）操作中，在扫描方向上控制着扫描体的方向和比例。

A．截面线串B．引导线串C．起始线串和终止线串D．脊线串正确答案：B10．如果部件几何对象不需要在装配模型中显示，可使用，以提高显示速度。

A．有代表性的单个部件B．整个部件C．部分几何对象D．空的引用集正确答案：D11．是指部件模型的各种向视图和轴测图，包括后视图、仰视图、前视图、左视图、右视图、正等测视图、正二测视图、俯视图和各种用户自定义视图。

UG模具设计模拟试题一一、题目要求设计一个UG模具，并对该模具进行仿真分析。

模具的设计要求如下：1.模具为一种用于注塑成型的模具，用于生产塑料零件。

2.模具包括一对上下模和多个塑料零件的结构。

3.上模部分包括模架、模座和顶出装置，下模部分包括模架、流道系统和冷却系统。

4.塑料零件为一个矩形立方体，尺寸为100mm * 50mm *20mm。

5.模具的开合方式为平行四边形滑块式。

6.模具开合时要求上下模之间无干涉，同时要求塑料零件完全填充。

7.模具的冷却系统要能够有效降低塑料零件的温度，并确保零件的质量稳定。

8.模具的流道系统要能够均匀分布塑料材料，避免出现短流和死角。

请根据上述要求进行模具设计和仿真分析，并给出相应的步骤和结果报告。

二、模具设计步骤根据题目要求，下面是设计模具的步骤：1. 确定模具类型根据题目要求，模具类型应为注塑成型模具。

2. 设计上模部分上模部分包括模架、模座和顶出装置。

根据题目要求，模具的开合方式为平行四边形滑块式，因此模架需要满足这个要求。

根据模具的尺寸，模架的尺寸应大于或等于100mm * 50mm * 20mm，以确保模架能正常容纳塑料零件。

2.2 模座设计模座的设计要保证模具的开合时上下模之间无干涉。

根据题目要求，塑料零件为矩形立方体，因此模座的设计应符合这种形状。

具体的设计细节需要根据实际情况进行调整。

2.3 顶出装置设计顶出装置用于顶出已成型的塑料零件。

在设计顶出装置时，需要考虑顶出的力度和准确度。

具体的设计细节需要根据实际情况进行调整。

3. 设计下模部分下模部分包括模架、流道系统和冷却系统。

下模部分的模架设计同上模部分的模架设计，需要满足模具尺寸要求。

3.2 流道系统设计流道系统负责将塑料材料均匀地输送到上模和下模之间。

在设计流道系统时，需要考虑材料的流动性和均匀分布的要求。

具体的设计细节需要根据实际情况进行调整。

3.3 冷却系统设计冷却系统用于降低塑料零件的温度，以确保零件的质量稳定。

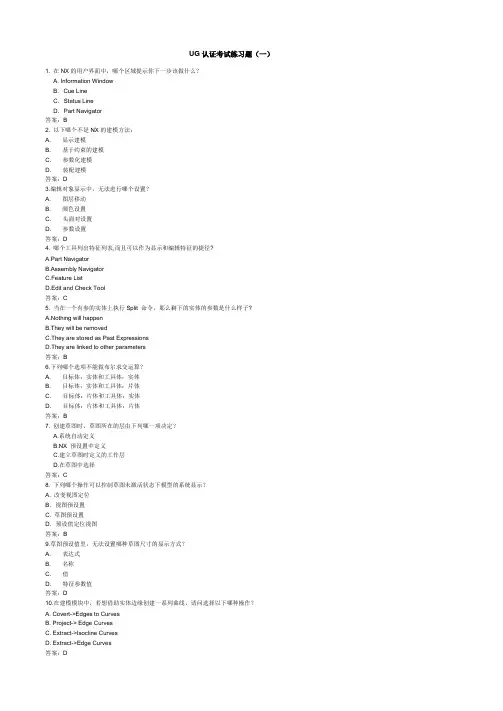

UG认证考试练习题（一）1. 在NX的用户界面中，哪个区域提示你下一步该做什么？A. Information WindowB. Cue LineC. Status LineD. Part Navigator答案：B2. 以下哪个不是NX的建模方法：A. 显示建模B. 基于约束的建模C. 参数化建模D. 装配建模答案：D3.编辑对象显示中，无法进行哪个设置？A. 图层移动B. 颜色设置C. 头面对设置D. 参数设置答案：D4. 哪个工具列出特征列表,而且可以作为显示和编辑特征的捷径?A.Part NavigatorB.Assembly NavigatorC.Feature ListD.Edit and Check Tool答案：C5. 当在一个有参的实体上执行Split 命令，那么剩下的实体的参数是什么样子?A.Nothing will happenB.They will be removedC.They are stored as Past ExpressionsD.They are linked to other parameters答案：B6.下列哪个选项不能做布尔求交运算？A. 目标体：实体和工具体：实体B. 目标体：实体和工具体：片体C. 目标体：片体和工具体：实体D. 目标体：片体和工具体：片体答案：B7. 创建草图时，草图所在的层由下列哪一项决定？A.系统自动定义B.NX 预设置中定义C.建立草图时定义的工作层D.在草图中选择答案：C8. 下列哪个操作可以控制草图未激活状态下模型的系统显示？A. 改变视图定位B．视图预设置C. 草图预设置D．预设值定位视图答案：B9.草图预设值里，无法设置哪种草图尺寸的显示方式？A. 表达式B. 名称C. 值D. 特征参数值答案：D10.在建模模块中，若想借助实体边缘创建一系列曲线，请问选择以下哪种操作？A. Covert->Edges to CurvesB. Project-> Edge CurvesC. Extract->Isocline CurvesD. Extract->Edge Curves答案：D11. 在UG中的抑制特征(Suppress Feature) 的功能是A. 从目标体上永久删除该特征B. 从目标体上临时移去该特征和显示C. 从目标体上临时隐藏该特征D. 在计算目标体重量时，忽略信息，但仍然显示答案：B12.下列哪个不是凸垫可以设置的半径圆角值？A. 放置面半径B. 顶面半径C. 拐角半径D. 轮廓半径答案：D13. 与几何体相关的基准面是：A. Fixed DatumB. Absolute DatumC. Relative DatumD. Attached Datum答案：C14.哪种方式无法删除基准面？A. 选中基准面，按Backspace键B. 选中基准面，按Delete键C. 选中基准面，单击Delete图标D. 选中基准面，选择【编辑】-【删除】答案：A15. 下列哪个选项不是边倒圆的溢流分辨率设置类型？A.在光顺边上滚动B.在边上滚动C.在边上移动D.保持圆角并移动尖锐边缘答案：C16. 你将倒园三边缘, 如图1示: Edge 1, Edge 2 and Edge3 . 边缘1 和边缘2的半径是15. 边缘3的半径是20. 那一种倒园顺序将得到好的结果(图2), 而不是坏的结果 .A. 首先倒园边缘3, 然后倒园边缘1和边缘2.B. 首先倒园边缘1和边缘2, 然后倒园边缘3.C. 首先倒园边缘1, 然后倒园边缘2, 最后倒园边缘3.D. 首先倒园边缘1, 然后倒园边缘3, 最后倒园边缘2.答案：A17.矩形阵列时，XC方向，YC方向是以哪个坐标系的X，Y轴作为方向的？A.基准坐标系B.绝对坐标系C.WCSD.特征坐标系答案：C18.下列哪个不是比例命令的操作类型？A.均匀B.常规C.轴对称D.矢量决定答案：D19. 当单击参数输入按钮时，你能选择以下的选项除了A. 测量B. 公式C. 表达式D. 参考答案：C20.那种操作可以创造测量距离，长度或角度的特性?A.分析︱距离,长度,角度B.信息︱对象C.尺寸D.偏置曲线答案：A21. 以下哪种装配方法可以实现由已知的零部件逐一加至装配体内？A. Bottom UpB. Bottom DownC. Top DownD. Down Top答案：A22.哪个对话框决定了“从何处”和“以哪种状态”加载组件文件？A.系统选项B.选择选项C.装配加载选项D.装配选项答案：C23.当组件的引用集在装配文件中被使用时，此引用集若被删除，那么下次打开此装配文件时，组件的哪个引用集将会被使用？A.空集B.整集C.默认引用集D.装配文件将打开失败答案：B24. 布尔操作包括以下哪几种:A.UniteB.SubtractC.IntersectD.Split答案：A.B.C25. 我们在使用以下何种方法时，能通过扫掠特征获得实体：A.一封闭的截面，同时体类型选项设置为实体。

UG NX认证考试试卷（A类课程）姓名学号准考证号一．选择题（10分）1.以下哪个图标是捕捉交点( B )A. B. C. D.2.以下图标均为部件导航器中的特征操作，请选出哪个代表“剪裁体”( D)A. B. C. D.3.下列哪个图标是草图尺寸约束中的“相切”约束( B)A. B. C. D.4.下图是在草图中绘制圆，请指出哪个是用“三个点”的方法绘制的( B)A. B.5.要创建“简单孔”特征，需要在孔特征对话框中点击哪个图标( A )A. B. C. D. 以上都不是6.通过绕一给定轴以非零角度旋转截面曲线建立一旋转体特征，生成全圆形或部分圆形体的是( C)A. 扫掠B. 拔模C. 回转D. 拉伸7.以下哪种说法不属于布尔运算( D)A. 求和B. 求差C. 求交D. 缝合8.点击下列哪个图标可以实现抽取曲线( D )A. B. C. D.9.下图中②所指的是哪种边倒圆的方式( B )A. 恒定半径B. 可变半径C. 倒角拐角D. 突然停止10.以下哪个图标是“分割曲线”( C )A. B. C. D.二．简答题1.简述装配有哪几种配对类型？（10分）答：配对类型有8种：配对、对齐、角度、平行、垂直、中心、距离、相切。

2.简述曲面设计的思路？（5分）答：搭建曲线、基于曲线创建曲面、曲面分析、实体化3.列出你熟悉功能模块?（5分）答：建模、制图、装配、加工三．操作试题1. 完成草图设计（10分）本题得分______________题图2. 利用制作曲面的命令创建“正五角星”实体，要求：5个顶点到底面中心的距离均为100mm ，最高点到底面的距离为20mm 。

（10分）本题得分______________3.根据下图所示的尺寸做出物体的实体造型（15分）本题得分______________题图4.根据下图所示的尺寸作出物体的实体造型（15分）本题得分______________5.根据下图所示，完成产品的装配（20分）所需零件在UG_TEST/wave_caster目录下。

UG设计师（CAD模块）模拟试卷11(题后含答案及解析)题型有：1. 单项选择题 2. 多项选择题 3. 填空题 4. 判断题请判断下列各题正误。

5. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．以下说法正确的是：A．一个拉伸特征可以包含多个体B．拉伸特征只能包含实体或只能包含片体C．一个拉伸特征只能包含一个体D．以上说法都不对正确答案：A2．如果选择作缝合操作的片体形成一个封闭的空间，则缝合操作将：A．创建多个片体B．操作失败C．创建一个片体D．创建一个实体正确答案：D3．以下说法错误的是：A．实体与实体可以进行求和的布尔操作B．实体与片体不可以进行求和的布尔操作C．片体与片体可以进行求和的布尔操作D．实体与实体可以进行求差的布尔操作正确答案：C4．在草图中，以下哪个是轮廓线（Profile）命令所不能创建的？A．直线B．样条线C．圆弧D．与直线相切的圆弧正确答案：B5．固定基准面是相对于_______建立的。

A．其父特征B．模型空间C．草图D．基准正确答案：B6．对设计特征进行定位时，尽可能利用________代替水平和垂直定位。

A．正交定位B．平行间距定位C．角度定位D．点到点定位正确答案：A7．一个片体的阶次（在U方向或V方向）必须介于1与_____之间。

A．3B．5C．7D．24正确答案：D8．在创建边缘倒圆特征时，可以应用________从边缘集中取消选择某一边缘。

A．ShiftB．Shift+鼠标左键C．鼠标左键D．Shift+鼠标中键正确答案：B9．在NX建模应用中，大多数特征可以在下列哪个下拉菜单中找到？A．工具B．编辑C．特征D．插入正确答案：D10．在创建工程图纸时，在图纸（Sheet）对话框中可以定义图纸的名称，输入的所有的名称会：A．转换为大写B．转换为小写C．不变D．转换为数字11．使用自顶向下建模方法设计组件时：A．不需要创建新的组件部件B．需要创建新的组件部件C．不确定正确答案：B多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。

UG设计师（CAD模块）模拟试卷12(题后含答案及解析)题型有：1. 单项选择题 2. 多项选择题 3. 填空题 4. 判断题请判断下列各题正误。

5. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．哪种类型的尺寸标注可以在竖直方向建立一个尺寸链，尺寸间首尾相连？A．水平链B．竖直链C．水平基准线D．竖直基准线正确答案：B2．在装配中，对特征引用集进行编辑时，基于特征的组件阵列：A．也相应的变化B．没有变化C．要刷新后才变化D．刷新后也没变化正确答案：A3．下面哪个部件可以进行编辑修改工作？A．存储部件B．显示部件C．工作部件D．以上部件都可以正确答案：C4．编辑一个全剖视图，应用哪一种操作可以使全剖视图修改为阶梯剖视图？A．删除段B．添加段C．移动段D．重新定义铰链线正确答案：B5．________选项可以控制装配剖视图中相邻实体的剖面线显示。

A．装配剖面线B．隐藏剖面线C．背景D．剖面线正确答案：A6．在注释预设置（AnnotationPreferences）对话框中，_______选项卡用于设置半径和直径尺寸的符号与位置。

A．符号B．直线/箭头C．文字D．径向正确答案：D7．当鼠标掠过可选对象时，对象将被_________。

A．选中B．高亮显示C．没有反应D．以上都不对正确答案：B8．偏置面（OffsetFace）对话框中的偏置值的正方向为：A．面法向向外B．面法向向内C．面切向D．不确定正确答案：A9．在两组对象之间建立相交曲线，应该采用_________命令。

A．二次截面曲线（SectionCurve）B．抽取曲线（ExtractCurve）C．组合投影（CombinedProjection）D．交线（IntersectionCurve）正确答案：D10．当有一个标尺寸的视图是不需要的，如何进行操作？A．删除尺寸，然后删除视图B．直接删除该视图C．删除视图，然后删除尺寸D．删除工程图，重新做正确答案：B多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。

SIEMENS NX CAD认证试题第一卷理论试卷（考试时间：60分钟）*请将您的答案填入答题卡1.单项选择题（每个题目只有一个答案是正确的30分）(1)当需要样条曲线必须通过指定的点时，可以采用什么方法？A.规律曲线B.通过点C.通过极点D.拟合样条(2)下面哪一个功能可以将闭合的片体转化为实体？A.补片体B.修剪体C.缝合D.布尔运算-求和(3)你正在建立一挖空. 你已键入一负的壁厚值并选择了你要掀去的面，壁厚将相对于原实体何处建立?A.内侧B.外侧C.内侧和外侧各一半D.不能输入负的壁厚值(4)装配环境使用引用集的主要目的是:A.连接组件几何体B.包括或排除在下一级装配中的组件对象C.观察一个组件的部件历史D.允许建立部件间表达式(5)如果你在创建一个拉伸特征去和一个已经存在的实体创建布尔求和运算，那么它被置于那一层？A.任一可选层B.原实体所在的层C.工作层D.任一不可见层(6)如果需要利用一已存视图去建立部件的正交投影视图，应该选择那一个视图去确定新视图的正交空间与对准?A.仅仅TOP 视图B.除另一正交视图外的任一视图C.除正视图外的任一视图D.任一视图(7)在拉伸（Extrude）命令中，如果希望结果总是片体（Sheet Body），你应该使用哪种功能：A.建模预设置中设置体类型为片体B.当截面为封闭时，无论如何都产生实体C.在拉伸参数中不使用偏置选项D.建模预设置中设置体类型为片体，并在拉伸中不要使用偏置(8)如果希望在某个特征之前插入特征，则需要A.使此特征成为当前特征B.使此特征之前的一个特征成为当前特征C.使此特征之后的一个特征成为当前特征D.抑制此特征及其以后的所有特征(9)当你在一实体上执行一分割体操作时, 该体将被分成：A.两个有参数等分的体B.两个体，每一个有一全集参数C.两个体，仅仅一个保留特征信息D.两个非参数化的特征(10)什么对话框定义圆柱体将被建立的方向？A.矢量构造器B.工作坐标系C.点构造器D.绝对坐标系(11)在UG中，实体模型是由什么组成的？合理的描述是：A.表面和边缘B.表面.C.成型特征D.特征(12)从何处可以改变UG资源条的位置A.可视化显示预设置B.用户界面预设置C.建模预设置D.工作平面预设置(13)投影曲线功能是——A.投影曲线到一个二维平面B.投影曲线到一个片体表面C.投影曲线和点到表面或者平面D.将复杂的曲线进行简化(14)当创建中心基准平面时，需要指定多少个平面？A. 1B. 2C. 3D. 4(15)当你正为一表面偏置操作加入一偏置距离时, 什么将决定偏置的正方向?A.矢量构造器B.正的绝对坐标系轴之一C.表面法向，指离实体D.选择两个矢量箭头之一定义正方向(16)一个建模的顺序如下：Block→Boss→Hollow，利用什么操作可以改变这种顺序？A.抑制/释放特征B.特征重排序C.使特征成为当前特征D.替换特征(17)如果你希望使用网格曲面特征创建一个封闭的体。

UG设计师（CAD模块）模拟试卷6(题后含答案及解析)题型有：1. 单项选择题 2. 多项选择题 3. 填空题 4. 判断题请判断下列各题正误。

5. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．在一张别人所画的图纸中，有一个投影视图不清楚是由哪一个视图投影而来，如何找到这个投影视图的父视图？A．打开部件导航器，寻找指向俯视图的符号B．查看该视图的样式对话框C．打开部件导航器，右键单击选择“引导到父视图”（MB3→NavigatetoParent）D．在视图边框上右键单击选择“父视图”（MB3→Parent）正确答案：C解析：2．在草图中创建图线时，可以用什么设置去控制约束？A．自动约束创建（AutomaticConstraintCreation）B．推断约束设置（InferConstraintSettings）C．创建约束（CreateConstraints）D．替代约束（AlternateSolution）正确答案：B解析：3．在创建过曲线（ThroughCurves）特征时，已经选择了所有的截面线串，如果这些线串的方向箭头指向不一致，那么将会发生什么样的情况？A．将产生变形B．系统将提示出错信息C．没有情况发生D．系统将崩溃正确答案：A解析：4．草图是什么？A．面上的线串B．作为初始研究用的艺术家的绘画C．在特定平面内的有名称的线串的集合D．另一绘图系统的粗糙的图片正确答案：C解析：5．条件表达式创建用的语言是：A．IfElseB．DoWhileC．DoUntilD．ElseIf正确答案：A6．如果图纸的尺寸标注中是英制单位，现在需要同时显示公制和英制标注，比较好的办法是：A．利用尺寸标注对话框来显示公制和英制B．用注释编辑对话框将英制改为公制C．在同一个尺寸标注中同时显示英制和公制单位D．删除尺寸标注，代之以公制单位的尺寸标注正确答案：C7．第一次打开一个部件文件，其中有一条样条曲线，需要了解其更多的信息，应该用什么菜单命令？A．信息→自由形状特征→样条曲线（Information→FreeForm→SplineCurve）B．编辑→样条曲线（Edit→Spline）C．帮助→样条曲线信息（Help→SplineInformation）D．信息→样条曲线（Information→Spline）正确答案：D8．由于某种原因，部件文件被转移到别的文件夹中，当打开装配文件时，怎样设置加载选项LoadOptions使得系统知道部件文件的存放地？A．使用部分加载（PartialLoading）B．部件（Components）C．搜索文件夹（SearchDirectories）D．用户文件夹（UserDirectories）正确答案：C9．在NX的用户界面里，哪个区域提示你下一步该做什么？A．信息窗口（InformationWindow）B．提示栏（CueLine）C．状态栏（StatusLine）D．部件导航器（PartNavigator）10．选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘？A．自动选择（AutoSelect）B．选择所有的边（SelectAllEdges）C．增加相切链（AddTangentChain）D．增加体的边缘（AddEdgesofBody）正确答案：C11．下面哪一个本身既是装配，而在上一级装配中本身又是部件？A．子装配（Subassembly）B．装配（Assembly）C．主模型文件（MasterFile）D．部件对象（ComponentObject）正确答案：A多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。

UG设计师（CAD模块）模拟试卷4(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．一种让原料按预定的形状、尺寸成型的生产A．刀具B．方法C．设备D．工艺装备正确答案：D2．注射成型中需要控制注射机温度的错误说法是_________。

A．料筒温度B．喷嘴温度C．模具温度D．回火温度正确答案：D3．下列不属于属塑件结构工艺性设计是A．凸台B．脱模斜度C．结构D．注塑工艺正确答案：D4．在对注射模的型腔与分流道布置时，最好使塑件和分流道在分型面上总投影面积的几何中心和锁模力中心A．重合B．相交C．平行D．垂直正确答案：A5．注射模的主流道始端凹球半径_________注射机喷嘴头部球面半径A．大于B．小于C．等于D．无关正确答案：A6．注射模塑工艺的要素是_________。

A．温度B．压力C．时间D．温度、压力、时间正确答案：D7．注射模浇注系统由_________组成。

A．浇口B．分流道C．主流道D．浇口、分流道、主流道正确答案：D8．成型时，不同的塑料其收缩率大小_________。

A．相同B．不同C．无联系正确答案：B9．成型零件工作尺寸与_________有关。

A．收缩率ψB．塑件公差ΔC．尺寸类别D．收缩率ψ、塑件公差Δ和尺寸类别正确答案：D10．成型零件强度、刚度计算主要是_________。

A．型腔侧壁厚度B．型腔底部厚度C．支承板厚度D．型腔侧壁厚度、型腔底部厚度及支承板厚度正确答案：D11．成型零件偏差与_________有关。

A．塑件公差ΔB．成型零件尺寸类型C．成型零件尺寸大小D．成型零件尺寸大小和类别、塑件公差Δ正确答案：D12．成型零件结构类型有_________。

A．整体式B．组合式C．整体嵌入式和局部镶嵌式D．以上均有正确答案：D13．相同型腔的数量除一模一腔外，可以是一模多腔，这时，从型腔平衡布置出发，型腔数量应该为A．偶数B．奇数C．小数D．负整数正确答案：A14．在选择模架之前，先确定浇注系统类型、推出机构选择、模板尺寸计算，然后_________。

UGNX练习题一、基础操作类1.1 选择与过滤1. 请使用过滤器选择所有圆柱体特征。

2. 请使用选择球面工具选择所有球面特征。

3. 请使用选择边工具选择所有曲线边。

4. 请使用选择面工具选择所有平面。

1.2 基准特征1. 创建一个基准平面，使其平行于XY平面，距离原点10mm。

2. 创建一个基准轴，使其垂直于基准平面，通过原点。

3. 创建一个基准点，位于基准平面和基准轴的交点。

1.3 基础建模1. 创建一个长方体，长100mm，宽50mm，高20mm。

2. 创建一个圆柱体，直径30mm，高50mm，底面中心与长方体底面中心对齐。

3. 创建一个球体，直径40mm，球心位于圆柱体顶面中心。

4. 创建一个圆锥体，底面直径50mm，顶面直径20mm，高60mm，底面中心与长方体底面中心对齐。

二、特征操作类2.1 布尔操作1. 将圆柱体与长方体进行布尔求和操作。

2. 将球体从布尔求和后的实体中减去。

3. 将圆锥体与布尔求和后的实体进行布尔求和操作。

2.2 特征变换1. 对长方体进行镜像操作，以YOZ平面为镜像平面。

2. 对圆柱体进行旋转操作，旋转角度为45度，旋转中心为原点。

3. 对圆锥体进行平移操作，沿X轴方向平移50mm。

2.3 特征编辑1. 修改长方体的高度为30mm。

2. 修改圆柱体的直径为40mm。

3. 修改圆锥体的底面直径为60mm。

三、曲面建模类3.1 曲面创建1. 创建一个矩形平面，长200mm，宽100mm。

2. 创建一个圆形平面，直径100mm。

3. 创建一个N边曲面，边数为6，每边长度为50mm。

3.2 曲面操作1. 将矩形平面沿Z轴方向拉伸50mm。

2. 将圆形平面沿Z轴方向拉伸100mm。

3. 将N边曲面进行修剪，使其与矩形平面和圆形平面相切。

四、装配类4.1 零件装配1. 创建一个螺栓零件，直径10mm，长度50mm。

2. 创建一个螺母零件，直径15mm，厚度10mm。

3. 将螺栓与螺母进行装配，螺栓穿过长方体顶面，螺母位于长方体底面。

ug认证试题及答案UG认证试题及答案1. UG软件是由哪家公司开发的？A. AdobeB. AutodeskC. Dassault SystèmesD. Siemens答案：B. Autodesk2. UG软件的全称是什么？A. Universal GraphicsB. Unified GraphicsC. UnigraphicsD. Universal Geometry答案：C. Unigraphics3. UG软件主要应用于哪些领域？A. 建筑设计B. 机械设计C. 游戏开发D. 影视制作答案：B. 机械设计4. 在UG软件中，NX模块主要用于什么？A. 2D绘图B. 3D建模C. 渲染D. 动画制作答案：B. 3D建模5. UG软件中，CAM模块主要功能是什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助测试D. 计算机辅助教育答案：B. 计算机辅助制造6. UG软件支持哪些操作系统？A. WindowsB. macOSC. LinuxD. 所有操作系统答案：A. Windows7. UG软件中，哪个模块用于进行有限元分析？A. CAEB. CADC. CAMD. CAT答案：A. CAE8. UG软件的许可证类型有哪些？A. 永久许可证B. 租赁许可证C. 试用许可证D. 所有以上类型答案：D. 所有以上类型9. UG软件的最新版本是？A. UG 12B. UG NX 12C. UG NX 1847D. UG NX 1872答案：C. UG NX 184710. UG软件的界面语言支持哪些？A. 英语B. 中文C. 日语D. 所有以上语言答案：D. 所有以上语言。
