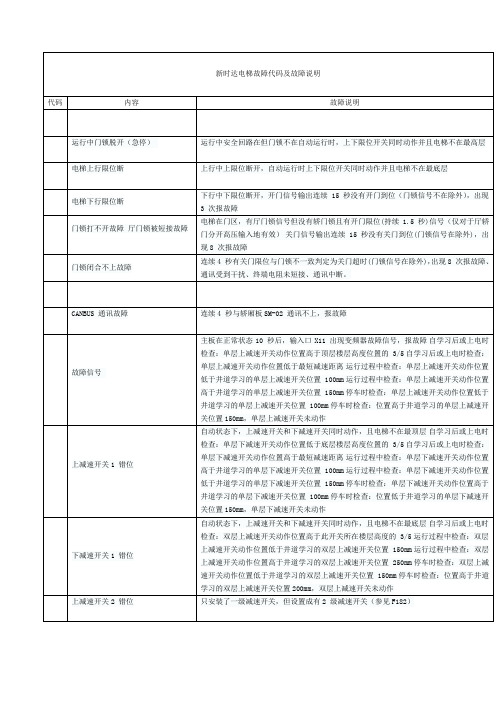

新时达电梯故障代码及故障说明

新时达电梯故障代码及故障说明代码容故障说明运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作上减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作上减速开关3 错位只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于允速度持续0.1 秒，报故障23。

新时达电梯故障代码大全新时达电梯是一家专业从事电梯制造和维护的公司，其产品广泛应用于各类建筑物中。

然而，即使是质量可靠的电梯也难免会出现故障。

当电梯出现故障时，准确地识别故障代码对于维修人员来说至关重要。

本文将为大家介绍新时达电梯可能出现的故障代码大全，希望能对大家有所帮助。

1. E001 故障代码，电梯门未关闭。

当电梯门未关闭时，电梯将无法正常运行。

此时，维修人员需要检查门的传感器和闭合装置是否正常工作，及时修复故障，确保电梯安全运行。

2. E002 故障代码，电梯门未打开。

与电梯门未关闭相反，当电梯门未能正常打开时，也会导致电梯无法运行。

维修人员需要检查门的开启装置和传感器，确保门能够正常打开。

3. E003 故障代码，电梯速度传感器故障。

电梯速度传感器故障会导致电梯无法准确感知速度，可能会出现运行不稳定的情况。

维修人员需要检查传感器的连接是否良好，以及传感器本身是否损坏。

4. E004 故障代码，电梯停止开关故障。

电梯停止开关故障会导致电梯无法准确感知停止位置，可能会导致电梯在停靠楼层时出现偏差。

维修人员需要检查停止开关的连接和调整，确保电梯能够准确停靠。

5. E005 故障代码，电梯电源故障。

电梯电源故障会导致电梯无法正常供电，从而无法启动。

维修人员需要检查电源线路和电源开关，及时修复电源故障，确保电梯能够正常运行。

6. E006 故障代码，电梯紧急制动器故障。

电梯紧急制动器故障会导致电梯在紧急情况下无法正常制动，可能会造成安全隐患。

维修人员需要检查制动器的连接和工作状态，确保制动器能够正常工作。

7. E007 故障代码，电梯轿厢超载。

当电梯轿厢超载时，电梯将无法正常运行，甚至可能会损坏电梯设备。

维修人员需要检查载重传感器和限位开关，确保能够准确感知轿厢负载，避免超载情况发生。

8. E008 故障代码，电梯轿厢位置传感器故障。

电梯轿厢位置传感器故障会导致电梯无法准确感知自身位置，可能会导致停靠不准确或者无法正常停靠。

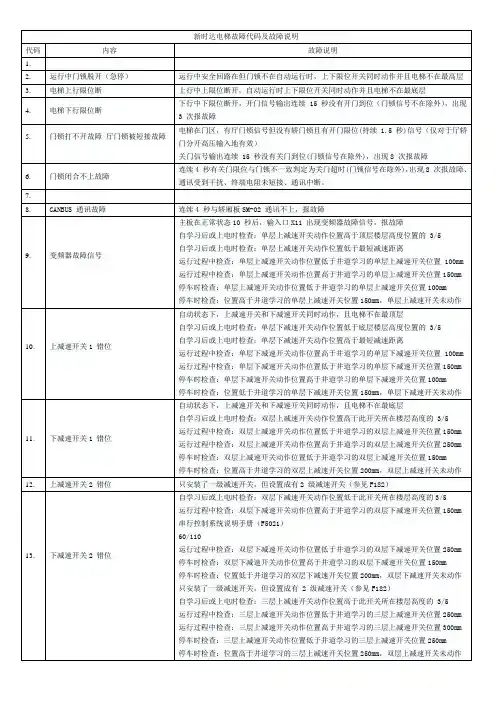

新时达电梯故障代码及故障说明代码内容故障说明1.2.运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层3.电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层4.电梯下行限位断下行中下限位断开，开门信号输出连续 15 秒没有开门到位（门锁信号不在除外），出现3 次报故障5.门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续 1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续 15 秒没有关门到位(门锁信号在除外)，出现8 次报故障6.门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

7.8.CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障9.变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的 3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置 100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作10.上减速开关 1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的 3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置 100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作11.下减速开关 1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作12.上减速开关 2 错位只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）。

新时达电梯故障代码表及F菜单故障代码故障代码表(F板为例)：02：运行中门锁脱开（急停）03：错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层04：错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05：电梯到站无法开门06：关门关不上，蜂鸣器响08：通讯中断09：变频器出错，急停，变频器故障对应变频器故障代码表处理10：错位（超过45CM），撞到上终端减速开关时修正11：错位（超过45CM），撞到下终端减速开关时修正12：错位（超过45CM），撞到上终端减速开关时修正13：错位（超过45CM），撞到下终端减速开关时修正15：变频器未输出运行信号到SM-01的JP2.10(X19)16：变频器运行信号在上抱闸前无17：参数错误18：写层时层楼不符20：平层开关动作不正确22：电梯反向溜车23：电梯超速急停24：电梯失速急停31：电梯溜车急停32：安全回路断开急停33：电机电源接触器保护，停止启动34：抱闸接触器保护，停止启动35：抱闸接触器保护，停止启动36：电机电源接触器保护，停止启动37：轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38：抱闸开关故障39：安全回路的触点保护44：门区开关动作不正确45：开门再平层继电器触点保护49：在开门到位的状态下厅门锁与轿门锁不一致50：厅门锁与厅门锁继电器检测不一致51：门连续受阻超过3次52：开门再平层超过10秒仍不平53：控制调速器进线接触器信号与调速器进线接触器触点检测不一致新时达新F菜单及故障代码1 参数一览表参数号参数含义备注出厂设置限制范围单位F0 加速斜率调整启动加速度 50 10～95 cm/s2F1 减速斜率调整制动减速度 50 10～95 cm/s2F2 S曲线T0 启动初S弯角时间 130 50～300 0.01sF3 S曲线T1 加速末S弯角时间 110 50～300 0.01sF4 S曲线T2 减速初S弯角时间 110 50～300 0.01sF5 S曲线T3 减速末S弯角时间 130 50～300 0.01sF6 电梯额定速度电梯标定值 175 25～600 cm/sF7 电机额定转速(F162=0) 电动机铭牌值 1450 50～3000rpmF7 限速器转盘直径（F162＝1） 1450 50～3000 mmF8 编码器脉冲数编码器经PG卡分频后的每转脉冲数600150～20000 prF9 锁梯和返基基站 1 1～48F10 偏置实层数 0 0～10 F11 预设总层数 15 2～48 F12检修速度检修运行时的速度 25 0～50 cm/sF13 返平层速度自动找平层时的速度 6 0～20 cm/s F14关门延时1 响应召唤停梯时开门保持时间手拉门时，为调整从厅门关好后到可以响应外召唤的延迟时间400～18000.1sF15 关门延时2 响应内选停梯时开门保持时间 25 0～18000.1s F16 开闸延时从内部启动指令到开始打开抱闸的延时时间 10 0～2500.02sF17 抱闸延时从内部停车指令到开始抱闸的延时时间5 0～2500.02sF18 消防基站 1 1～48 F19 第二消防基站 1 1～48 F20延迟返基时间 0 0～300 sF21 平层开关动作延迟时间 2 0～500 msF22 并联时第二基站 0：没有第二基站 0 1～48 F23 并联模式0-单梯或并联主梯 1-并联副梯 2-群控 0 0～2F24 驱动模式 0-数字量 1-模拟量 1 0～4F25 输入类型1 X0-X15输入点的常开或常闭设置 4810～65535 F26 输入类型2 X16-X31输入点的常开或常闭设置 00～65535 F27 输入类型3 TX0-TX15输入点的常开或常闭设置1430～65535F28 输入类型4 TX16-TX31输入点的常开或常闭设置 00～65535 F29 服务层站1 设定各层站是否可停靠1-16楼 655350～65535 F30 服务层站2 设定各层站是否可停靠17-32楼 655350～65535 F31 服务层站3 设定各层站是否可停靠33-48楼 655350～65535 F32 数字量时设置变频器的类型代码0: YASKAWA,CT,FUJI,CT MENTOR II 1: SIMENS2: KEB3：MICO4：SEIE5：Dietz 0 0～5 F33 自动运行间隔 100 50～65535 0.1s F34 自动运行次数5000 0～65535F35 消防模式0：中国（包括港、澳）标准1：北美标准12：北美标准 20 0～2F36 抱闸开关触点检测时间无该触点检测时设为0 0 0～3000.02sF37～ F39 备用*F40 运行次数限制 0～65535 100*F41 防犯罪运行基站 1 1～48 16位板F42keb变频器配异步电动机 0-否 1-是 0 0～1*F43 液晶上三洋富士标志的切换 0-三洋 1-富士 0 0～116位板F43 司机状态时蜂鸣和按钮灯模式 0－无蜂鸣无闪烁（标准司机模式）1－有蜂鸣无闪烁（标准司机模式）2－无蜂鸣有闪烁（标准司机模式）3－有蜂鸣有闪烁（标准司机模式）16－无蜂鸣无闪烁（老式司机模式）17－有蜂鸣无闪烁（老式司机模式）18－无蜂鸣有闪烁（老式司机模式）19－有蜂鸣有闪烁（老式司机模式）00～19 32位板053后的程序版本可以选择16以上的参数F44 RS-485串行通讯本机地址 255：RS-232通信 255 0～31，255F45 单层或多层减速距离（只有一个段速时也是多层减速距离）13040～250 CmF46 双层或多层减速距离（只有两个段速时也是多层减速距离，只有一个段速时不用） 310 150～450 CmF47 三层或多层减速距离（只有三个段速时也是多层减速距离，只有两个以下段速时不用） 400 250～650 CmF48 数字量段给定时再平层时间设定 15 0～100 0.02sF49 自动返基站有效 0：无 1：有，返基后闭门待梯2：有，返基后开门待梯0 0～2F50 前开门允许1 1－16楼 65535 0～65535F51 前开门允许2 17－32楼 65535 0～65535F52 前开门允许3 33－48楼 65535 0～65535F53 后开门允许1 1－16楼 0 0～65535F54 后开门允许2 17－32楼 0 0～65535F55 后开门允许3 33－48楼 0 0～65535F56 上平层调整 50对应基准值 50 0～100 MmF57 下平层调整 50对应基准值 50 0～100 MmF58 从内部起动指令到速度曲线给出的延时时间 35 0～2500.02sF59 平层速度调整当该值小于30，标准模式；大于30时，停层方式和多段速相同 18 0～100 mm/sF59 有否通信专用识别码选择 0：有1：无 0 0～1 青岛富士F60 调速器进线接触器触点检测与否 0-不检测 1-检测 1 0～1F61 到站钟和到站灯的给出时离平层位置的距离1200 0～2000mmF62 防打滑运行限制时间 2250 1000～2250 0.02sF63强行多段速段速数设置0：没有1：2段速2：3段速3：4段速4: 5段速 00～4 F64 检修时能否点动操作门 0：不能1：能够 0 0～1 F65～F112 层楼显示代码 F113 F114 备用F115 连续多少时间关门不能关到位就反向开门的设定值有自动门机但没有门限位开关时，为从开始关门到关门限位动作的时间调整 8030～300 0.1sF116 连续多少时间开门不能开到位就反向关门的设定值有自动门机但没有门限位开关时，为从开始开门到开门限位动作的时间调整 8030～300 0.1sF117 强迫关门或保持开门按钮按过后的开门保持时间设定值600100～6000 0.1sF118 残疾人操作时的开门保持时间设定值 100 40～3000.1sF119 偏置假层数 0 0～10F120 防捣乱指令数 5 0～10F121 开通强迫关门功能 1：开通 0 0～1F122 从断开抱闸接触器到抱闸抱住的动作时间 25 0～250 0.02sF123 召唤分类 0：只有前门召唤1：有前门召唤和后门召唤2：有前门召唤和残疾人用召唤3：有前门召唤、后门召唤及残疾人用召唤 0 0～3F124 贵宾层 0：表示贵宾层由开关位置决定 1 0～48F125 两平层开关间距离仅两层楼电梯使用 20 5～50 CmF126 短层减速距离当两层楼之间的距离在30～2000时，用检修速度运行时的减速距离 20 0～50 MmF127 平层插板长度仅两层楼电梯使用 22 7～60 CmF128 开关门模式设定0～7：都是有开关门限位开关或无自动门机0：标准模式1：开关门自保模式2：关门自保模式3：开门自保模式4：运行时关门自保模式5：6：手拉门(有轿门、有上下集选)7：手拉门(有轿门、只有一召唤按钮)8：手拉门（无轿门、只有一只召唤按钮）16～23：都是有自动门机但无开关门限位开关16：标准模式17：开关门自保模式18：关门自保模式19：开门自保模式20：运行时关门自保模式21：22：手拉门(有上下集选) 23：手拉门(只有一召唤按钮)0 0～23F129 开通提前开门和开门再平层功能 0：都没有1：有提前开门2：有开门再平层3：两功能都开通 0 0－3F130 门区开关是否独立0：没有门区开关独立（门区信号参照平层开关）1：前门门区开关独立2：后门门区开关独立3：前、后门门区开关都独立0 0～3F131 设定有后门操纵箱 1：有 0 0/1F132 设定有残疾人用操纵箱 1：有 0 0/1F133 设定有副操纵箱 1：有 0 0/1F134～ F136 真层向量都是65535 0～65535F137～ F139 NS-SW功能时设定的服务层都是655350～65535 F140～F144 电梯ID号远程监控时，被监控电梯的识别号F145～F151电话号码远程监控时，被监控电梯所连接的电话线的电话号码F152 自动关风扇,照明延迟时间180 0～1800 （秒）32位板F153 是否有厅、轿门锁回路分开并有不一致故障检测0：无1：有 00～65535 32位板F153 仅供显示用的额定速度0：表示实际速度否则根据该速度作为额定速度来显示 0 0～65535 CM/S仅沈阳三洋E板程序F154 变频器前接触器的性质（KMC）0：有前级接触器且断安全回路时断该接触器1：有前级接触器但断安全回路时不断该接触器2：无前级接触器0 0～65535 32位板F155 方向信号是否以迅达方式显示0：否1：是0 0～6553532位板F156 是否有门锁继电器和安全回路继电器0：有1：无0 0～6553532位板F157 顶层ACCESS的可运行范围 1500 0～3000(毫米)广日板(北美)F157 四层或多层运行减速距离（只有四个段速时也是多层减速距离，只有三个以下段速时不用） 500 350～800 (厘米)青岛富士F158 底层ACCESS的可运行范围 1500 0～3000(毫米)广日板(北美)F158 多层运行减速距离（有五个段速时才用）600 450～1000(厘米)青岛富士F159 是否有ACCESS功能 0：否1：是 0 0～65535广日板F160 是否开通人工去除错误指令功能 0：否1：是迅达：0其它：10～65535 32位板F161 是否开通每天时间段封锁各层楼功能0：否1：是0 0～6553532位板F162测位置的编码器装在马达侧还是限速器侧如果是北美还有有无旁接轿内急停开关的ST继电器选择 0：马达侧，无ST继电器1：限速器侧，无ST继电器2：马达侧，有ST继电器3：限速器侧，有ST继电器0 0～65535 （广日板）F163有否功能扩展板（紧急平层装置、地震运行、大楼紧急电源操作）以及大楼紧急电源操作（OEPS）时是否继续运行（仅单梯或并联时）0：无扩展板、无继续运行2：有扩展板、无继续运行3：有扩展板、有继续运行 0 0～65535 32位板F164 称量装置类型0：系统不处理称量信号1：称量信号输入主板、但超、满载等信号来自开关（2：称量信号输入轿厢板、但超、满载等信号来自开关）3：称量信号输入主板、超、满载等信号也由称量信号计算（4：称量信号输入轿厢板、超、满载等信号也由称量信号计算）0 0～65535 32位板F165 调试运行（不开门） 0：正常1：不开门 0 0～65535F166 反向时消指令功能选择 0：有1：无 0 0～65535 北美F168 IC卡服务电梯编号 0 1～255F169 IC卡上下召唤选择 0：下召唤1：上召唤 0 0～1F170 有轿内IC卡登记指令功能时，对应1～16楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；F171 有轿内IC卡登记指令功能时，对应17～32楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；0 0～65535F172 有轿内IC卡登记指令功能时，对应33～48楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；0 0～65535说明：带*的参数只对特殊厂家可以开通。

新时达电梯常见故障代码⼤全 新时达牌⼦的电梯发⽣故障了，你知道怎么去解决这个问题，下⾯是电梯招聘⽹整理的关于新时达电梯常见故障代码⼤全，希望对你有帮助! 新时达电梯常见故障代码⼤全 代码内容故障原因 02 运⾏中门锁脱开(急停) 运⾏中安全回路在但门锁不在 ⾃动运⾏时，上下限位开关同时动作并且电梯不在最⾼层 03 电梯上⾏限位断 上⾏中上限位断开 ⾃动运⾏时，上下限位开关同时动作并且电梯不在最底层 04 电梯下⾏限位断 下⾏中下限位断开 开门信号输出连续 15 秒没有开门到位(门锁信号不在除外)，出现3 次报故障 05 门锁打不开故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信 号(仅对于厅轿门分开⾼压输⼊地有效) 关门信号输出连续 15 秒没有关门到位(门锁信号在除外)，出现8 次报故障 06 门锁闭合不上故障 连续4 秒有关门限位与门锁不⼀致判定为关门超时(门锁信号在除外)，出现8 次报故障 通讯受到⼲扰 终端电阻未短接 通讯中断 08 CANBUS 通讯故障 连续4 秒与轿厢板SM-02 通讯不上，报故障 09 变频器故障信号主板在正常状态10 秒后，输⼊⼝X11 出现变频器故障信号，报故障 ⾃学习后或上电时检查：单层上减速开关动作位置⾼于顶层楼层⾼度位置的 3/5 ⾃学习后或上电时检查：单层上减速开关动作位置低于最短减速距离 运⾏过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置 100mm 运⾏过程中检查：单层上减速开关动作位置⾼于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 停车时检查：位置⾼于井道学习的单层上减速开关位置150mm，单层上减速开关未动作 10 上减速开关1 错位 ⾃动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层 ⾃学习后或上电时检查：单层下减速开关动作位置低于底层楼层⾼度位置的 3/5 ⾃学习后或上电时检查：单层下减速开关动作位置⾼于最短减速距离 运⾏过程中检查：单层下减速开关动作位置⾼于井道学习的单层下减速开关位置 100mm 运⾏过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置⾼于井道学习的单层下减速开关位置100mm 停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作 11 下减速开关1 错位 ⾃动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层 ⾃学习后或上电时检查：双层上减速开关动作位置⾼于此开关所在楼层⾼度的 3/5 运⾏过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运⾏过程中检查：双层上减速开关动作位置⾼于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置⾼于井道学习的双层上减速开关位置200mm，双层上减速开关未动作 12 上减速开关2 错位 只安装了⼀级减速开关，但设置成有2 级减速开关(参见F182) 13 下减速开关2 错位⾃学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层⾼度的3/5 运⾏过程中检查：双层下减速开关动作位置⾼于井道学习的双层下减速开关位置150mm 串⾏控制系统说明⼿册(F5021) 60/110 运⾏过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置⾼于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作 只安装了⼀级减速开关，但设置成有 2 级减速开关(参见F182) ⾃学习后或上电时检查：三层上减速开关动作位置⾼于此开关所在楼层⾼度的 3/5 运⾏过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运⾏过程中检查：三层上减速开关动作位置⾼于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 停车时检查：位置⾼于井道学习的三层上减速开关位置250mm，双层上减速开关未动作 14 上减速开关3 错位 只安装了⼀级或⼆级减速开关，但设置成有3 级减速开关(参见F182) ⾃学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层⾼度的 3/5 运⾏过程中检查：三层下减速开关动作位置⾼于井道学习的三层下减速开关位置250mm 运⾏过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置⾼于井道学习的三层下减速开关位置250mm 停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作 15 下减速开关3 错位 只安装了⼀级或⼆级减速开关，但设置成有3 级减速开关(参见F182) ⾃学习后或上电时检查：四层上减速开关动作位置⾼于此开关所在楼层⾼度的 3/5 运⾏过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运⾏过程中检查：双层上减速开关动作位置⾼于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置⾼于井道学习的双层上减速开关位置200mm，双层上减速开关未动作 16 上减速开关4 错位 只安装了⼀级、⼆级或三级减速开关，但设置成有4 级减速开关(参见F182) ⾃学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层⾼度的 3/5 运⾏过程中检查：双层下减速开关动作位置⾼于井道学习的双层下减速开关位置150mm 运⾏过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置⾼于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作 17 下减速开关4 错位 只安装了⼀级、⼆级或三级减速开关，但设置成有4 级减速开关(参见F182) 20 打滑保护故障运⾏中(检修除外)超过F62(防打滑时间)设定的时间，平层开关⽆动作 21 电机过热电机过热输⼊点有输⼊信号　22 电机反转故障 持续0.5 秒出现倒溜现象(上⾏时速度反馈<-150mm，下⾏时速度反馈>150mm)(主板反馈 ⼝A、B 相反相) 速度反馈值⼤于允许速度持续 0.1 秒，报故障23。

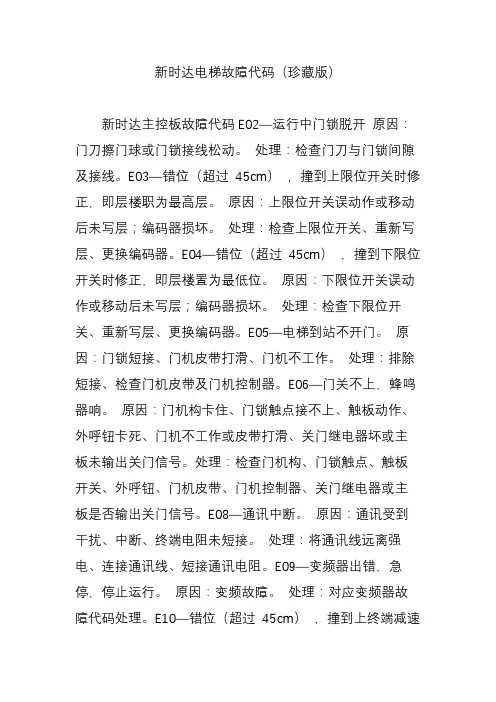

新时达电梯故障代码（珍藏版）新时达主控板故障代码E02―运行中门锁脱开原因：门刀擦门球或门锁接线松动。

处理：检查门刀与门锁间隙及接线。

E03―错位（超过45cm），撞到上限位开关时修正，即层楼职为最高层。

原因：上限位开关误动作或移动后未写层；编码器损坏。

处理：检查上限位开关、重新写层、更换编码器。

E04―错位（超过45cm），撞到下限位开关时修正，即层楼置为最低位。

原因：下限位开关误动作或移动后未写层；编码器损坏。

处理：检查下限位开关、重新写层、更换编码器。

E05―电梯到站不开门。

原因：门锁短接、门机皮带打滑、门机不工作。

处理：排除短接、检查门机皮带及门机控制器。

E06―门关不上，蜂鸣器响。

原因：门机构卡住、门锁触点接不上、触板动作、外呼钮卡死、门机不工作或皮带打滑、关门继电器坏或主板未输出关门信号。

处理：检查门机构、门锁触点、触板开关、外呼钮、门机皮带、门机控制器、关门继电器或主板是否输出关门信号。

E08―通讯中断。

原因：通讯受到干扰、中断、终端电阻未短接。

处理：将通讯线远离强电、连接通讯线、短接通讯电阻。

E09―变频器出错，急停，停止运行。

原因：变频故障。

处理：对应变频器故障代码处理。

E10―错位（超过45cm），撞到上终端减速开关时修正。

原因：上行多层减速开关误动作、多层减速开关移位后未写层、编码器损坏。

处理：检查多层、减速开关、重新写层、更换编码器。

E11―错位（超过45cm），撞到下终端减速开关时修正。

原因：下行多层减速开关误动作、多层减速开关移位后未写层、编码器损坏。

处理：检查多层、减速开关、重新写层、更换编码器。

E12―错位（超过45cm），撞到上终端减速开关时修正。

原因：上行单层减速开关误动作、单层减速开关移位后未写层、编码器损坏。

处理：检查单层、减速开关、重新写层、更换编码器。

E13―错位（超过45cm），撞到下终端减速开关时修正。

原因：下行单层减速开关误动作、单层减速开关移位后未写层、编码器损坏。

新时达电梯系统故障代码新时达电梯系统故障代码02、运行中门锁脱开(急停) 运行中安全回路在但门锁不在03、电梯上行越层自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开电梯上行时冲过顶层平层04、电梯下行越层自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开电梯下行时冲过底层平层05、门锁打不开故障开门信号输出连续15秒没有开门到位(门锁信号不在除外)，出现3次厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号(仅对于厅轿门分开高压输入的有效)06、门锁闭合不上故障关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8次报故障连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8次报故障08、CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障自学习后或上电时检察：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检察：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm电梯运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11、下减速开关1错位自学习后或上电时检察：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检察：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关(参见F182)13、下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关(参见F182)14、上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关(参见F182)15、下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关(参见F182)16、上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关(参见F182)17、下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关(参见F182)19、开关门限位故障自动状态下开门限位开关和关门限位开关同时动作超时1.5s时间20、打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21、电机过热电机过热输入点有输入信号22、电机反转故障持续0.5秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)23、电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。

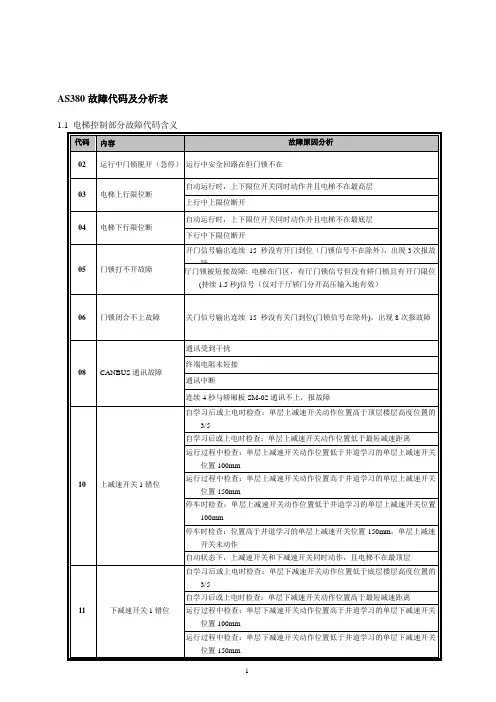

AS380故障代码及分析表1.1 电梯控制部分故障代码含义代码内容故障原因分析02 运行中门锁脱开（急停）运行中安全回路在但门锁不在03 电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3次报故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号（仅对于厅轿门分开高压输入地有效）06 门锁闭合不上故障关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障10 上减速开关1错位自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11 下减速开关1错位自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层12 上减速开关2错位自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）13 下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）14 上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）15 下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）16 上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）17 下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）19 开关门限位故障自动状态下开门到位和关门到位同时动作超时1.5s20 打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21 电机过热电机过热输入点有输入信号22 电机反转故障持续0.5秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B相反相）23 电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。

新时达电梯故障代码及故障说明运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续 15 秒没有开门到位（门锁信号不在除外），出现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续 15 秒没有关门到位(门锁信号在除外)，出现8 次报故障门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的 3/5 自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的 3/5 自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021） 60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的 3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的 3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈150mm)（主板反馈口A、B 相反相）速度反馈值大于允许速度持续 0.1 秒，报故障23。

新时达故障代码表
故障代码表(F板为例)：
02：运行中门锁脱开（急停）
03：错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层04：错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05：电梯到站无法开门
06：关门关不上，蜂鸣器响
08：通讯中断
09：变频器出错，急停，变频器故障对应变频器故障代码表处理10：错位（超过45CM），撞到上终端减速开关时修正
11：错位（超过45CM），撞到下终端减速开关时修正
12：错位（超过45CM），撞到上终端减速开关时修正
13：错位（超过45CM），撞到下终端减速开关时修正
15：变频器未输出运行信号到SM-01的JP2.10(X19)
16：变频器运行信号在上抱闸前无
17：参数错误
18：写层时层楼不符
20：平层开关动作不正确
22：电梯反向溜车
23：电梯超速急停
24：电梯失速急停
31：电梯溜车急停
32：安全回路断开急停
33：电机电源接触器保护，停止启动
34：抱闸接触器保护，停止启动
35：抱闸接触器保护，停止启动
36：电机电源接触器保护，停止启动
37：轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38：抱闸开关故障
39：安全回路的触点保护
44：门区开关动作不正确
45：开门再平层继电器触点保护
49：在开门到位的状态下厅门锁与轿门锁不一致
50：厅门锁与厅门锁继电器检测不一致
51：门连续受阻超过3次
52：开门再平层超过10秒仍不平
53：控制调速器进线接触器信号与调速器进线接触器触点检测不一致。

新时达电梯故障代码及故障说明代码内容故障说明运行中门锁脱开（急停）运行中安全回路在但门锁不在自动运行时，上下限位开关同时动作并且电梯不在最高层电梯上行限位断上行中上限位断开，自动运行时上下限位开关同时动作并且电梯不在最底层电梯下行限位断下行中下限位断开，开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3 次报故障门锁打不开故障厅门锁被短接故障电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5 秒)信号（仅对于厅轿门分开高压输入地有效）关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障、通讯受到干扰、终端电阻未短接、通讯中断。

CANBUS 通讯故障连续4 秒与轿厢板SM-02 通讯不上，报故障变频器故障信号主板在正常状态10 秒后，输入口X11 出现变频器故障信号，报故障自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作上减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作下减速开关1 错位自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检查：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关2 错位只安装了一级减速开关，但设置成有2 级减速开关（参见F182）下减速开关2 错位自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 串行控制系统说明手册（F5021）60/110运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检查：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作上减速开关3 错位只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作下减速开关3 错位安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）自学习后或上电时检查：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作上减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）自学习后或上电时检查：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作下减速开关4 错位只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作电机过热电机过热输入点有输入信号电机反转故障持续0.5 秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B 相反相）速度反馈值大于允许速度持续0.1 秒，报故障23。
