指纹图谱(PPT)

  • 格式：ppt
  • 大小：17.06 MB
  • 文档页数：77

下载文档原格式

  / 77

合集下载

中药指纹图谱ppt课件

中药指纹图谱ppt课件

中药指纹图谱技术
经过二十几年发展的中药指纹图谱在中药质量的 综合评价和控制方面迈进了一大步，被认为是中药 质量控制的里程碑，已由最初的在方法和技术方面 的基础研究，开始逐渐进入到中药质量控制和评价 的实际应用中。
指纹图谱是基于对中药物质群整体作用的认识， 借助于波谱和色谱等技术获得中药化学成分的光谱 或色谱图，是实现鉴别中药真实性、评价质量一致 性和产品稳定性的可行模式，具有信息量大、特征 性强、整体性和模糊性等特点。
中药质量控制技术
我国目前推行的中药质量标准体系是由区分 优劣的定量指标（包括纯度、异物、灰分、水 分等）和辨别真伪的定性指标（包括产地、采 收期、形状、特征、颜色反应、浸出物等）组 成的。由药材中单一或几个化合物来对一种或 几种药材定性或定量标定是一种普遍现象，其 控制的是中药中的某部分组分，忽略了中药中 多种成分、多种机制的协同作用，难以全面衡 量中药的疗效和质量。
中药指纹图谱技术
薄层色谱法
中药指纹图谱技术
液相色谱仪
中药指纹图谱技术
生物指纹图谱：中药生物指纹图谱主要应用 于植物遗传育种研究以及种子质量标准化、 品种审定、假种辨别等方面，包括蛋白质组 学指纹图谱和 DNA（基因组学）指纹图谱。
代谢指纹图谱：对此的研究有 2 种：一种 是植物和中药的代谢组学研究，主要研究不 同的处置方式（包括栽培、环境、病虫害、 采集、加工和贮存）对中药材的影响，以及 提取物的标准化和质量控制等；另一方面， 研究中药对动物、人体代谢组的影响，以进 行药物安全性评价和发现生物活性化合物群 及其作用机制研究等。
中药质量控制技术
现状：中医发展到今天，它已经逐步走 向国际医学领域。目前，影响中医发展尤 其是中医药的发展的中药因素是中药质量 问题。由于中医发挥疗效的物质基础是中 药的有效成分，而一味中药中的有效成分 可能是几种，也可能是几十种甚至更多。 因此，目前中药质量的评价和质量控制只 有先解决复杂样品的组分分析，才能建立 其质量标准。

第五章指纹图谱

第五章指纹图谱

S1 S2 S3 S4 S5 对照指纹图谱
1.000 0.997 0.995 0.995 0.997 0.998
0.997 1.000 0.998 0.997 0.996 0.999
0.995 0.998 1.000 0.998 0.991 0.999
0.995 0.997 0.998 1.000 0.990 0.999
♦ 液相色谱 ● 色谱柱：比较试验加以选择
流动相：至少用三种不同组成比较
流动相 1
流动相 2
流动相 3
适宜的柱温和检测波长
15 203
20
210
25
236
30
254
35
365
五、方法学验证
1. 稳定性试验
供试品溶液的稳定性
表3 川芎指纹图谱稳定性试验相似度计算结果（n=5）
对照指纹图谱 S1 S2 S3 S4 S5
红外光谱图
小蓟丁酮提取物的红外 指纹图谱
• 中国药典规定：小 蓟在开花时采。 • 根据1384cm-1处 吸收峰的有无，可 以鉴别其采集时间 是否正确。
质谱（ＭＳ）
• 按照带电粒子的质荷比（ｍ／ｚ）和其相 对丰度大小排列组成图谱。 • 中药特征提取物置质谱仪中进行轰击裂解 为不同的碎片，获得提取物中化学成分的 MS图，不同中药由于所含化学成分的种类 及组成比例的不同，所得质谱图中分子离 子峰和碎片离子峰亦不一致。
HPCE, CE/MS 光谱技术 UV IR
波谱技术 MS NMR X-射线衍射法 分子生物学技术
薄层色谱
●可在同板同时分析多达18个样品， ●展距局限在 10cm~20cm ，‘柱效’ 时效高 相对较低，对复杂组分 ●所用的是正相展开剂，其组成变 不提高分离度则难以提 化灵活，可适应多种成分的分离 取指纹特征的药材受到 限制。 ●离线操作，即可直观比较图谱， 又可扫描得到轮廓图和处理数据 ●开放系统，对环境温 度、相对湿度要求较高 ●占机时间短

DNA指纹技术PPT课件

DNA指纹技术PPT课件
11
• 4、在胶板尺寸较长的凝胶电泳仪中，对酶解完 全后的DNA片段进行电泳，各酶切片段就会按其 长度大小在电场中进行分离。
• 5、先用碱性溶液使凝胶板中分离开的双链DNA 片段变性为单链片段，然后将凝胶板夹在尼龙膜 中，并永久性地固定在尼龙膜上。
• 6、让放射性DNA探针与尼龙膜上的单链DNA 片段进行杂交。
8
Байду номын сангаас
三、DNA指纹的特点
• 多位点性 高分辨率的DNA指纹图谱通常由 15-30条带 组成，看上去就像挂号信上的条码签一样。DNA指纹区 中的绝大多数区带是独立遗传的，因此一个DNA指纹探 针能同时检测基因组中数十个位点的变异性。
• 简单的遗传方式 DNA指纹图中的区带是可以遗传的， 这不同于人的指纹。DNA指纹区带遵循简单的孟德尔遗 传方式。后代图中的每一条带都可以在双亲之一的图中找 到，只有0.004的可能性使子女中的一条带不能在其父 母中的图中找到。同一个体无病变的不同组织产生的 DNA指纹图完全相同，并能在培养的细胞株中维持下去 。需要说明的是，同卵双胞胎的DNA指纹图完全相同。
6
• “小卫星DNA”具有高度的可变性，不同个体， 彼此不同。但“小卫星DNA”中有一小段序列则 在所有个体中都一样，称为“核心序列”。如果 把核心序列串联起来作为分子探针，与不同个体 的DNA 进行分子杂交，就会呈现出各自特有的 杂交图谱，它们与人的指纹一样，具有专一性和 特征性，因人而异，因此被称为“DNA指纹”。
DNA指纹
1
Contents
1
什么是DNA指纹
2
DNA指纹图谱的构建
3
DNA指纹的特点
4
DNA指纹技术的工作原理
2
一、什么是DNA指纹

中药指纹图谱

中药指纹图谱
6.指纹图谱的检验与复核：对所建立的指纹图谱按有关 规定要求进行实验条件、方法及结果的校验与复核。
§6-4 中药注射剂指纹图谱的技术要求
（一）指纹图谱的检测标准
1. 供试品的制备：选择适宜方法，使主要化学成分在图 谱中能再现。
2. 参照物的制备：根据供试品中所含化学成分的性质， 选择适宜的对照品或内标物作为参照物。
3. 测定方法：优选色谱方法，成分复杂的选用多种检测 方法，测定条件应固定 。
（二）指纹图谱与技术参数 1. 指纹图谱 ①HPLC、GC--记录时间1小时 ②TLCS—提供从原点到前沿的图谱 ③光谱法--全谱 ④成分复杂样品—建立多张指纹图谱 2. 共有峰的标定 ①根据10次以上结果标定共有峰； ②色谱法—采用相对保留时间（允许一定幅度范围）标定共有峰； ③光谱法--采用波长或波数等标定共有峰。
10. DNA：特异性强、稳定性好、微量便捷、准确。适 合于相近、易混品种及各种珍贵品种，特征性和专 属性最强、先进可行、稳定。
§6-3 中药指纹图谱建立的方法与步骤
1. 一般原则 ①系统性：指纹图谱中所反映的化学成分应包括该中药有 效部位所含大部分成分的种类，或指标性成分的全部。 ②特征性：指纹图谱中反映的化学成分信息（如保留时间） 应具有较强的选择性，这些信息的综合结果，将能特征地 区分中药真伪与优劣，成为中药自身的“化学条码”。 ③稳定性：指纹图谱在规定的方法、条件下的耐用程度， 以体现其通用性和实用性。
3.中药指纹图谱的意义
针对中药的作用特点—多成分、多用途、多靶点， 采用多种分析方法和技术进行多指标、客观的和整体 的综合评价研究，全面反映中药内在化学成分，对中 药材、中药制剂的规范化生产，对进一步研究中药的 作用机理、物质基础和量效关系，提高其质量都具有

电化学指纹图谱ppt课件

电化学指纹图谱ppt课件
ຫໍສະໝຸດ 电化学指纹图谱用于中药定量分析

实验表明，特征参数诱导时间、最大振幅均能作为 定量分析的参数，均与甘草的用量呈良好的线性关 系。
面临的问题？？？
药材生产供应、流通领域的混乱对指纹图谱
的研究是不利的，用多种来源的药材很难制 定稳定的指纹图谱。 从药材提取分离到分析检测全过程的标准化、 规范化程度不够，影响实验室之间的重现性。 除中药注射剂外，大部分中药制剂生产工艺 简单粗糙，杂质较多，即难以保证产品的稳 定，更无法提供高的质量。
不同粉末粒度的薄荷电化学指纹图谱(单位：mm)
(a)0.20~0.45 (b)0.15~0.20 (c)0.10~0.15 (d)0.075~0.10
电化学指纹图谱用于中药的鉴别
以上结果表明，不同中药作为底物的化
学振荡反应体系，可以获得各具特色的 中药电化学指纹图谱，可进行中药的鉴 别和检测。
电化学指纹图谱
常见的中药指纹图谱
高效液相色谱指纹图谱 气相色谱指纹图谱 薄层色谱指纹图谱 高速逆流色谱指纹图谱 毛细管电泳指纹图谱 红外光谱指纹图谱
色谱指纹图谱局限性
液相色谱仅适用于真溶液体系；气相色谱仅适用于 中药挥发性成分分析 定性和定量参数一般只有保留值和峰强度，色谱峰 形也很少变化，因而其特征直观性不强，需进行数 据处理后鉴别和评价中药； 色谱技术不能直接用于成药和固体天然药物指纹图 谱的测定，测定前必须对其成分进行提取、分离等 预处理，因而繁琐、操作流程长、试剂消耗量大， 分析费用高，还引入杂质，提取的部分已不能代表 中药的全部成分。 -------因此，色谱指纹图谱仅适用于中药注射液和口 服真溶液。
电化学指纹图谱
不加入中药时获得的纯B-Z振荡体系的E-t曲线， 因持续振荡时间超过4h，故只截取部分E-t曲线

中药指纹图谱研究课件

中药指纹图谱研究课件
中药指纹图谱的建立，应以系统的化学成分和 药理学研究为依托，应体现系统性、特征性、重现性 三个基本原则。
系统性：
“系统性“是指指纹图谱所反映的化学成分应包 括中药有效部位所含大部分成妥的种类，或指标成分 的全部。 如：中药人参中所含的有效成分多为皂苷类化合物， 则其指纹图谱应尽可能多地反映其中的皂苷成分；银 杏叶中的有效成分是黄酮和银杏内酯类，则其指纹图 谱可采用两种方法针对这两类成分，分别分析，以达 到系统、全面的目的。
药物研究的主要内容包括药物安全性、有效性、 稳定性和可控性，四者缺一不可。
已生产并临床使用的注射剂等中成药，由于经 过了药效学测试、临床评价，安全性与有效性没有， 但是，现有的质量控制方法的不全面性及生产过程中 的不稳定性导致各批次产品之间质量出现差异，在临 床应用过程中往往出现非正常的医疗事故。
指纹图谱研究的直接目的有两个方面： （1） 对中药质量控制的补充和提高。
（1） 薄层扫描流程
点样
洗脱展开
扫描检测 数据处理
（2） 薄层扫描仪主要部件 典型的薄层扫描仪主要由机械扫描装置和数据处理两部分
组成，新型的薄层扫描仪配有自动点样器等。 （3） 主要厂家及仪器型号 日本岛津CS系列；美国Schoeffel SD3000等。 2.2.2 高效液相色谱仪
2 2.2.3 气相色谱仪
（2） 紫外可见分光光度法和红外光谱法 这两种方法能够给出药效物质基础的结构信息
，但所给出的信息是所有化学物质结构结构信息的加 和，不具备指纹特征，但可作为中药指纹图谱研究的 辅助方法。
（3） 近红外光谱法 此方法与红外光谱法原理相同，但检测时采用近红外波
长，所给出的信息是所有化学物质结构信息的加和，通过一系 列样本的检测（必须预先知道样品中相关成分的含量或样本的 定性归属），运用化学计量学手段，建立了样本与信息之间的 数学模型。运用该模型即可对未知样本（如：新近购进的原药 材或新生产的成品等）进行辨别分析（给出结果：合格与否、 含量多少等）。

中药指纹图谱(课件)

中药指纹图谱(课件)

分离效果好
GC利用气体作为流动相，能够实现中药中挥发性成分的快速、 有效分离。
分析速度快
GC分析周期短，适用于中药中大量样品的快速分析。
灵敏度高
GC检测器灵敏度高，能够检测到中药中微量的挥发性成分。
薄层色谱法（TLC）
操作简便
TLC操作简便易行，无需特殊设备，适用于中药指纹图谱的初步 分析。
分离效果好
感谢您的观看
THANKS
1 2 3
色谱柱选择
根据中药样品的成分特点，选择合适的色谱柱类 型及规格，确保各成分在色谱柱上得到良好的分 离。
流动相选择
根据样品的溶解性和色谱柱的特性，选择合适的 流动相组成及比例，以获得良好的色谱峰形和分 离效果。
色谱条件优化
通过调整流动相的流速、柱温等色谱条件，进一 步优化色谱分离效果，提高指纹图谱的准确性和 稳定性。
03
常见中药指纹图谱类型及 特点
高效液相色谱法（HPLC）
分离效能高
重复性好
HPLC采用高效微粒固定相，能够实现 中药复杂体系中各组分的有效分离。
HPLC方法稳定可靠，重复性好，能够 满足中药指纹图谱的批量化分析需求。
灵敏度高
采用高灵敏度的检测器，能够检测到 中药中微量甚至痕量的有效成分。
气相色谱法（GC）
指导工艺改进
根据生产工艺稳定性评 价结果，可以指导工艺 改进和优化，提高生产 效率和产品质量。
05
中药指纹图谱在真伪鉴别 中应用
伪品识别与防范策略
伪品定义及危害
阐述伪品概念，分析伪品对 中药市场及患者用药安全造 成的严重影响。
常见伪品类型
列举常见的中药伪品，如以 次充好、掺杂使假、品种混 淆等。

指纹图谱及高效液相PPT课件

指纹图谱及高效液相PPT课件
色谱柱的冲洗和预平衡：
第25页/共29页
正常使用前后色谱柱要强溶剂冲洗
• 参考图5-23，5-24 • “污物”在柱进口处积聚，柱压高等问题，用纯溶剂（甲醇、乙腈）正冲，
反冲。当柱子过“脏”时，正相柱可用甲醇（可加少量水）；反相柱可用异 丙醇加甲醇冲洗；96%二氯甲烷+4%甲醇+1%氢氧化铵20倍柱体积25cm 的柱子大约50ml
次预实验,然后按照一定速度(20%)降低强溶剂的比例。
第15页/共29页
确定方法的有效性
• 在精密度、方法可重复性及样品稳定性分析中由五次进样所得共有峰的峰面积和峰保留时间的相对标准偏 差来确定。
• 由此确定仪器和进样精密度如何，提取方法，仪器状态，色谱条件是否适用。并确保溶液在规定温度条件 下48小时内稳定。

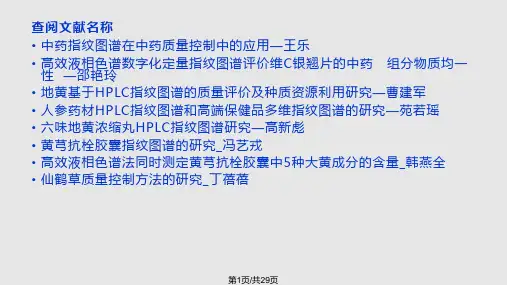

查阅文献名称 • 中药指纹图谱在中药质量控制中的应用—王乐 • 高效液相色谱数字化定量指纹图谱评价维C银翘片的中药 组分物质均一
性 —邵艳玲 • 地黄基于HPLC指纹图谱的质量评价及种质资源利用研究—曹建军 • 人参药材HPLC指纹图谱和高端保健品多维指纹图谱的研究—苑若瑶 • 六味地黄浓缩丸HPLC指纹图谱研究—高新彪 • 黄芎抗栓胶囊指纹图谱的研究_冯艺戎 • 高效液相色谱法同时测定黄芎抗栓胶囊中5种大黄成分的含量_韩燕全 • 仙鹤草质量控制方法的研究_丁蓓蓓
第24页/共29页
用良好的流动相条件，包括PH、缓冲溶液 种类及浓度、添加剂，尽量减小硅胶基质 的“次级作用”。
流动相的配制方法：20mMol磷酸钠缓冲液：HCN（9：1）9体积的磷酸钠缓冲 液加1体积的HCN溶液混合。脱气方法应一致 缓冲溶液的配制方法：天平定量称量，定容到一定体积最准。如需控制PH值时应 使用酸度计，添加好的酸碱。

指纹图谱(PPT)

指纹图谱(PPT)
分布：主产云南文山、砚山、马关等地，广西 靖西、百色以及广东部分地区有产。
1年生
2年生
3年生
4年生
5年生
6年生
三七主根
其中云南省文山州占80%以上， 种植面积约5万亩，分布于文山 砚山、马关、麻栗坡、西畴等
三七药材资源分布图
三七GAP种植基地
化学成分研究：
已分离成分： 人参皂苷（ginsenoside）-Rb1、Rd、Re、
HO
O glc
20(S) 20( R)
notoginsenoside 8 notoginsenoside 9
glcO OH
OOH
HO
Oglc
notoginsenoside R10
HO
O glcO
OH
Oglc
glcO OH
notoginsenoside R1
OCH3
HO
HO Oglc
notoginsenoside R12
第三部分、三七系列中药注射剂指纹图谱研究及 相似度计算软件的试用。
研究单位：
中国药科大学 中国药品与生物制品检定所 中科院昆明植物研究所 广西药品检验所 上海市药品检验所 云南省药品检验所 广东省药品检验所 黑龙江省药品检验所 北京禾普康天然药物技术开发有限公司
研究的主要内容
➢ 三七药材GAP情况 ➢ 指纹图谱方法学研究 ➢ 三七药材指纹图谱研究、三七总皂甙生
500 400 300 200 100
0 0
10
20
mAU 500
VWD1
A,
(SANQI\A2112502.D)
Wavelength=203
nm
400
300
200

蛋白指纹图谱(共24张PPT)

蛋白指纹图谱(共24张PPT)

真正做到肿瘤早期预警
• 科学研究证明，从一个肿瘤细胞的形成，到病理切片下看见肿瘤细胞
需要10至15年时间。尽管目前有巴氏涂片、隐血试验、食道拉网、计
算机断层扫描、超声诊断等很多早期筛查方法，但敏感性和特异性平
均不到60％。据美国权威杂志《肿瘤研究》报道，蛋白指纹图谱 技术可以测出前列腺癌形成5年前的蛋白指纹。因为蛋白指纹图
• 目前，我国每年癌症发病人数约为160万。面对癌症我们真的就 束手无策了吗？长期以来，我们已经习惯了“生病就医”的医
疗模式，在没有出现疾病症状前对自己的健康状况不予重视。 可怕的癌症并不是不可治愈的，关键是发现的时间。据世界卫
生组织最近的统计数据表明，癌症患者若能早期发现，治愈率 可达80～90％。由于没有早期发现，我国每年死于癌症的病例数约 130 万。癌症早期常常没有特异症状，那怎样才能做得到早期发现？
• 检测过程毫无痛苦。传统的肿瘤诊断检测多半会很痛 苦，许多病人都难以忍受，而蛋白指纹图谱检测技术 只需您3毫升的血，就能全方位地了解您的疾病信息， 方便快捷，整个过程大大地减轻了您的痛苦。
• 准确率高，特异性高。蛋白指纹图谱技 术打破传统肿瘤标志物检测观念，用多 肿瘤特异性蛋白组成一个常规肿瘤标志 物，提高了准确率，且特异性可到达８ ０％以上。

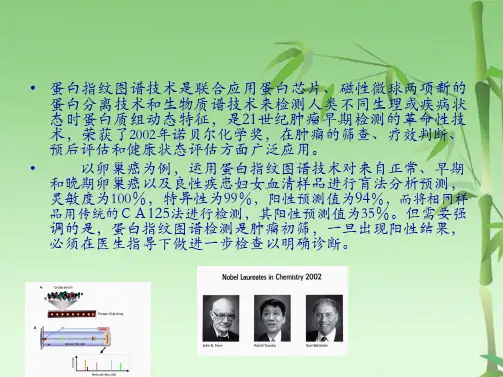

• 蛋白指纹图谱技术是联合应用蛋白芯片、磁性微球两项新的
蛋白分离技术和生物质谱技术来检测人类不同生理或疾病状 态时蛋白质组动态特征，是21世纪肿瘤早期检测的革命性技 术，荣获了2002年诺贝尔化学奖，在肿瘤的筛查、疗效判断、 预后评估和健康状态评估方面广泛应用。
•
以卵巢癌为例，运用蛋白指纹图谱技术对来自正常、早期
• 持续性消化不良、便血、血尿
哪些人群适合做蛋白指纹图谱肿瘤检测？

蛋白指纹图谱技术及检测报告解读ppt课件

蛋白指纹图谱技术及检测报告解读ppt课件

抗体组—质谱仪检测解决假阴性问题
发光 放射 1 5 10 15 （+） （+） 荧光 酶标
1
5
10
（-） （+）
填补国际空白
IF 9.9 MCP
Xu Y, Liu JD, Li N. A novel assay for prognostic biomarker of gastric cancer with lymph node metastases. Molecular & Cellular Proteomics. 2006, 5: 357.
什么是蛋白指纹图谱技术
蛋白指纹图谱技术不同于只能单一指标分析的传统肿瘤标 志物，通过对蛋白质动态、全景的分析，将病人疾病早期最 微小基因表达产物（蛋白质或多肽）系统地分析，获得待检 标本中各种蛋白的含量和蛋白质分子量等信息，绘制成蛋白 指纹图谱，通过计算机软件与正常人、亚健康状态人群、良 性疾病和癌症病人的指纹图谱库对照，比较分析差异，就能 快速、敏感和特异地发现和捕获新的与疾病相关的蛋白。
检测的特异性和敏感性高
中华检验医学杂志; 2004，27：706-709
7
为何需要蛋白指纹图谱技术检测?
目前肿瘤检测项目： 2、基因检测（肿瘤超早期筛查）

Genomics 基因组学
DNA:
What could happen 可能发生

mRNA: What might happen 可以发生 Proteomics Proteins: What is actually happening 蛋白质组学 实际正在发生
蛋白指纹图谱技术及检测报告解 读
蛋白质组学-蛋白指纹图谱


蛋白质的分离技术

中药技术现代化技术-指纹图谱

中药技术现代化技术-指纹图谱

02
发展新型检测技术和仪器
研发更精确、更灵敏的检测方法和仪器，满足指纹图谱需求。
03
强化传统理念与现代技术融合
在传承中药理念的基础上，运用现代技术手段，推动中药指纹图谱的发
展。
未来发展趋势预测
技术不断创新
随着科技的进步，中药指纹图谱技术将不断创新，提高准确性和 可靠性。
应用范围扩大
中药指纹图谱将逐渐应用于更多领域，如药品质量控制、新药研 发等。
指导。
中药生产过程监控
指纹图谱技术可以实时监控中 药生产过程中的关键环节，确 保生产过程的稳定性和可控性。
通过对生产过程中指纹图谱的 变化分析，可以及时发现生产 过程中的异常情况，避免生产 事故的发生。
指纹图谱技术还可以应用于中 药生产过程的优化和改进，提 高生产效率和产品质量。
中药疗效评价与机理研究
的快速筛选和鉴定。
03 中药指纹图谱建立方法与 流程
样品选择与制备
01
选择具有代表性的中药样品，确 保其能够反映该中药的整体质量 特性。
02
对样品进行适当的制备处理，如 粉碎、提取、浓缩等，以获得符 合指纹图谱分析要求的样品。
数据采集与处理
采用高效、灵敏的现代分析仪器，如 色谱仪、光谱仪等，对中药样品进行 全面的化学成分分析。
面临挑战
技术标准化难度大
中药成分复杂，不同药材、不同批次间存在差异，制定统一标准 面临挑战。
检测方法与仪器限制
现有检测方法和仪器精度、灵敏度等方面可能无法满足指纹图谱要 求。
传统理念与现代技术融合
如何将传统中药理念与现代技术相结合，是中药指纹图谱面临的重 要问题。
解决方案探讨
01
加强标准化建设

中药指纹图谱

中药指纹图谱

2.3 生物学方法
2.3.1 中药中药DNA指纹图谱 2.3.2 基因组学指纹图谱 2.3.3 中药蛋白组学指纹图谱
2.4 联用技术
第三节 中药指纹图谱研究 程序及技术要求
❖ 技术要求 专属性：能够表达品种特征的性质 重现性：不同实验室/操作者，结果有较高的相似性 可操作性：方法/条件易于推广和便于操作 ❖ 主要程序 样品收集、方法建立、数据分析、样品评价和方法
2.1 色谱法
2.1.1 薄层色谱法（TLC） ❖ 薄层色谱法为传统的定性、定量分析方法
优点：操作简单、分析速度快、适用范围广 ❖ 缺点：重现性、精密度差。 ❖ 可作为中药指纹图谱研究的借鉴与补充
2.1 色谱法
2.1.2 气相色谱法 ❖ 适用于含挥发性成分中药指纹图谱的研究和
运用 ❖ 特点：分离效能高、分析速度快、重现性好
3.6 指纹图谱的建立和辨认
❖ 一个品种的指纹图谱是由各个具有指纹意义 的峰组成的完整图谱构成，各个有指纹意义 的峰，其位置、大小或形状，各峰之间相对 的比例等是指纹图谱的综合参数，辨认和比 较时应该从整体的角度综合考虑
2.1 色谱法
2.1.4 其他 ❖ 高速逆流色谱（HSCCC） ❖ 高效毛细管电泳（HPCE） ❖ 超临界流体色谱（SFC） ❖ 等等
2.2 光谱法
紫外-可见光谱法 红外光谱法 核磁共振波普法
质谱法
X-射线衍射法
2.2 光谱法
2.2.1 紫外-可见光谱法和红外光谱法 ❖ 这两种方法能够给出药效物质基础的结构信
检验等
固定品种来源、产地、采 收期和加工炮制的中药
表代性 均一性
10批次以上 中药样品
预处理
中药 未知检品
图谱测试分析品质评价 方法检验

中药指纹图谱

中药指纹图谱
Gas Chromatography
capillary electrophoresis
中药指纹图谱
薄层色谱（TLC） • 定义 • 原理 • 特点
中药指纹图谱
色谱法的基本原理
利用混合物中各组分在某一 物质中的吸附或溶解性能的不同， 或和其它亲和作用性能的差异， 使混合物的溶液流经该种物质， 进行反复的吸附或分配等作用， 从而将各组份分开。
中药指纹图谱
2020/11/7
中药指纹图谱
目录
• 定义 • 研究意义 • 分析技术
• 数据分析 • 应用 • 前景
中药指纹图谱
定义
中药指纹图谱是指运用现代分析手 段对中药多维化学及其相关生物信 息以图形（图像）的方式进行表征 并加以描述。 分为三种：色谱指纹图谱，波谱指 纹图谱，生物指纹图谱
中药指纹图谱
中药指纹图谱
液相色谱仪工作流程图
中药指纹图谱
ቤተ መጻሕፍቲ ባይዱ测器
• 功能 将被分析组在柱流出液中浓度的变化转
化为光学或电学信号； • 分类
①紫外吸收检测器 ②紫外一可见分光光度检测器 ③示差折光化学检测器 ④二极管阵列紫外检测器 ⑤荧光检测器 ⑥电化学检测器
中药指纹图谱
工作特点
优点:高压、高效、高灵敏度、分析速度快，
中药指纹图谱
工作特点
气相色谱法是一种在有机化学中对易挥发而 不发生分解的化合物进行分离与分析的色谱技 术。
气相色谱的典型用途包括测试某一特定化合 物的纯度与对混合物中的各组分进行分离，同 时测定各组分的相对含量。在微型化学实验中， 气相色谱可以用于从混合物中制备纯品。
中药指纹图谱
毛细管电泳（CE）
研究意义
作为有着悠久文明史的中药，其安全性、有效性 早已经过历史的验证。但中药的均一稳定性——即质 量可控的问题则是制约中药发展，走向国际市场的瓶 颈问题。

化学指纹图谱在中药品种中的应用PPT

化学指纹图谱在中药品种中的应用PPT
中药制剂工艺对指纹图谱的影响
中药制剂工艺对化学指纹图谱的影响较大，但目前缺乏针对不同制 剂工艺的标准化方法。
未来发展方向和前景
加强技术研发和标准化建 设
未来应加强化学指纹图谱技术的研发，制定 统一的标准和方法，提高分析的准确性和可 靠性。
拓展应用领域
化学指纹图谱在中药品种中的应用不应仅局限于质 量控制，还可以拓展到药效物质基础研究、中药作 用机制等领域。
通过对化学指纹图谱中的数据进行降 维处理，提取主要成分，用于分析不 同样品之间的差异。
04
化学指纹图谱在中药品种中的应用实
例
中药材的鉴别
总结词
化学指纹图谱在中药材鉴别中具有重要作用，能够提供丰富的化学信息，有助于准确鉴别中药材的真伪和品质。
详细描述
通过建立不同产地、不同种类的中药材的化学指纹图谱，可以对比分析其中的化学成分差异，从而准确鉴别中药 材的真伪。同时，化学指纹图谱还可以用于评估中药材的品质，如地道药材与非地道药材之间的品质差异。
化学指纹图谱的定义和重要性
化学指纹图谱是一种通过色谱、光谱等 技术手段获取的中药化学成分信息图谱 ，能够反映中药的整体化学特征。
为中药的深入研究提供基础数据，促进 中药现代化和国际化。
有助于鉴别中药品种的真伪，防止假冒 伪劣。
重要性
用于中药质量评价和控制，确保中药的 安全性和有效性。
02
化学指纹图谱在中药品种中的应用概
中药制剂的质量控制
总结词
化学指纹图谱是中药制剂质量控制的有效手段，能够全面反映制剂的内在质量，保障制剂的安全性和 有效性。
详细描述
通过建立中药制剂的化学指纹图谱，可以全面了解制剂中各成分的含量、比例和变化情况，从而对制 剂的内在质量进行评估。同时，化学指纹图谱还可以用于监控生产过程中的质量控制，确保制剂的一 致性和稳定性。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

↓
↓
鉴别
质量评价
↓
↓
聚类分析
相似性差别
遗传算法
↓
人工神经网络
相似系数法
等等
夹角余泫法
欧氏距离等等
图 5 中药材、中药制剂药效组分指纹图谱信息处理研究框图
4、中药药效组分筛选及检测方法学
动态细胞培养 技术
电穿孔技术 ↘
细胞药物筛选 系统
↘
中药复方的有效 部位 ︱ ↓
中药复方药代动 力学
(血液、脑脊液)
三七总皂甙化学成分鉴定LCMS
the total saponins
Fr. III
Fr. II
Fr. IV
三七总皂甙化学成分
Fr.III-1中微量化合R1 物以HP分L析C制备
分离
100%CH3CN
R1
R1制备液相制备示意图
O OH
OH OH
OH
glc O
notoginsenoside R7
O OH
200
100
0 0
10
20
nm
mAU 800
VWD1
A,
Wavelength=203
(SANQI\A2112503.D)
700
600
500
400
300
200
100
0 0
10
nm 20
30 30 30 30 30
Carbosorb ODS-3
40
50
60
70
min
Lichosorb
40
50
60
70
min
Polaris
40
50
60
70
min
Kromasil
40
50
60
70
min
Diamonsil
40
50
60
70
min
三七系列 HPLC 指纹图谱测试 (色谱柱 Kromasil)
Condition：
Detective: ELSD (蒸发光散射检测器)
Gradient:
Time (min)
A% （CH3CN）
中药指纹图谱在三七系列中药 注射剂质量标准中的应用
浅谈现代中药质量标准体系的建立 (蒋受军)
主要内容
第一部分、建立现代中药质量标准体系的探讨 第二部分、中药注射剂指纹图谱研究指导性文件 第三部分、三七系列中药注射剂指纹图谱研究及 中药指纹图谱相似度计算软件的使用
我国中药质量标准的现状
现有中药质量标准不够全面，难以确认 治疗效果与中药质量相关性。 中药质量标准核心技术含量不高。
Oglc
notoginsenoside R13
已分离得到的微量皂甙
药理作用：
1、止血作用 2、抗血小板聚集及溶栓作用 3、溶血作用 4、造血作用 5、降血压作用抗心律失常作用 6、抗静脉粥样硬化作用
指纹图谱方法学研究
初步确定了三七系列注射剂的药材、三七总皂 甙（中间体）及成品指纹图谱的测定方法 进行了指纹图谱方法的验证
考察内容：
1、不同色谱柱对指纹图谱的影响 2、不同检测器的影响 3、流动相、柱温的影响
mAU
VWD1 A, Wavelength=203 nm (SANQI\A2112504.D)
500 400 300 200 100
0 0
10
20
mAU
VWD1 A, Wavelength=203 nm (SANQI\A2112501.D)
2、现代中药质量标准应能体现中药的
物质基础——有效化合物群
中药复方，成分复杂，包括无机离子（或络合 物）、有机小分子和生物分子（肽或蛋白）等三 个类成分，其治疗是一个整体协同的过程。 对其物质基础的反映，需要在整体性上进行表述。 运用中药指纹图谱和指标成分定量相结合的方式， 既可以善于表述中药的整体性特征，又别于西药 单一成分定量的质量制模式。
500 400 300 200 100
0 0
10
20
mAU 500
VWD1
A,
(SANQI\A2112502.D)
Wavelength=203
nm
400
300
200
100
0 0
10
20
mAU 700
VW D1
A,
(SANQI\A2112500.D)
Wavelength=203
600
500
400
300
Rg1、Rg2、Rh1，20-O-葡萄糖人参皂苷RF。 三七皂苷（notoginsenoside）-R1、R2、
R3、R4、R6、R7、R8、R9、R10、R11、R12、 R13，绞股兰苷，达玛-20（22）-烯-3,-12 ,25-三醇-6-O- -D-吡喃葡萄糖苷等。
还含有 田七氨酸、挥发油、黄酮、多糖 等成分。
分布：主产云南文山、砚山、马关等地，广西 靖西、百色以及广东部分地区有产。
1年生
2年生
3年生
4年生
5年生
6年生
三七主根
其中云南省文山州占80%以上， 种植面积约5万亩，分布于文山 砚山、马关、麻栗坡、西畴等
三七药材资源分布图
三七GAP种植基地
化学成分研究：
已分离成分： 人参皂苷（ginsenoside）-Rb1、Rd、Re、
二、中药指纹图谱可以作为现代中药质量 标准体系的核心技术和基石
国际上在中药指纹图谱质量评价模式的应 用方法和思路上的差异。
我国开展中药指纹图谱质量评价模式的着 眼点——中药指纹图谱结合指标成分定量的 研究。
图1 中药指纹图谱相关学科示意图
三、中药指纹图谱与中药质量控制的关系
1、建立新的中药复方新药研发模式。 2、建立质量控制新模式。
↓
↓
标准指纹 图谱库
高维指纹图谱库
↓
HPLC、 GC
↓
GC/IR、GC/MS、HPLC/DAD、 HPLC/MS、HPLC/DAD/MS/MS
图 4 中药化学指纹图谱库研究方案
中药材 中药制剂
｝
化学指纹图谱
↓
化学指纹图库
↓
化学特征信息提取
↓
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
1. 2. 3.
该色谱柱对 Rg1/Re 分离良好。 保留时间 55min 后，大部分色谱峰为溶剂峰。 保留时间 1.5min 的色谱峰为溶剂峰。
Flow (ml/min)
1.5 1.5 1.5 1.5 1.5 1.5
50
min
确定的色谱条件
色谱柱:Kromasil C 18 (4.6×250mm，5μm)
2、中药指纹图谱建立的方法研究
中药有效组分提取及分离方法研究。 色谱分离分析条件优化技术研究。 多维、联用分析新技术方法学研究。 指纹图谱中活性成分分析与鉴定。
中药材、中药制剂
↓
提取方法研究
→
↓
样品
↓
常规方法 超临界流体萃取、超声、 微波提取、逆流提取、半仿生提取、 全自动多溶剂萃 取、色谱分离、 固相萃取、双水相 分离、 逆流色谱
分析化学 多维、联用分析技术
→
中药材 中药制剂
化学指纹图谱 →
信息获取
化学计量学
︱ ︱ ↓
药物信息学
↓
↓
￣ ￣
↓
↓
鉴别
质量评价 药效活性研究 组效学研究
︱
︱
︱
︱
︱
︱
￣￣￣￣￣￣￣￣￣
↓
↓
↓ ← 组效学研究
→ 聚类分析等 相似度差别 中药药效组分指纹图谱
︱＿＿＿＿＿＿＿︱ ↓
↓
信息处理
信息挖掘
图 2 中药指纹图谱总体研究方案
我国中药质量标准的出路
增加现代核心技术，实现中药质量标准的现代 化、系统化、规范化。 体现中医药理论和现代科学，保护中药知识产 权。 结合中国医药特色，科学地解决中药质量评价、 控制，体内外活性表征等问题。 创建具有中国创新性自主知识产权
第一部分：建立现代中药质量标准体系的探讨
一、创建中药质量标准体系遵循的原则
︱ ︱︱
︱
不 同 产 地
不 同 采 收 期
不 同 炮 制 方 法
不 同 药 用 部 位
↓ ＿＿＿ ＿＿ ︱︱
不不 同同 处提 理取 方方 法法
↓
＿＿＿＿＿＿
︱
︱
固
液
体
体
制
制
剂
剂
︱＿＿＿＿＿＿＿＿＿＿＿↓＿＿＿＿＿＿＿＿＿ ＿＿＿＿︱
编码技术等
中药指纹图谱库
↓
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ ＿＿
B% (H2O)
0
20
80
10
20
80
20
22
78
46
45
55
55
55
46
60
90
10
HPLC Fingerprint: AD C 1 A, AD C 1 ( SAN QI\A2110504.D ) mAu 7000
6800
6600
6400
6200
6000
5800
5600
10
20
30
40
Result:
四、现代中药质量标准体系的中药指纹 图谱相关研究内容
中药指纹图谱建立的总体研究方案 中药指纹图谱建立的方法研究 指纹图谱鉴别方法研究 中药药效组分筛选及检测方法学 中药指纹图谱组效学 中药指纹图谱质量控制
1、中药指纹图谱建立的总体研究方案
通过中药指纹图谱的信息获取、信息处理、 和信息挖掘三方面内容的研究，开展指纹图谱 信息与药效活性信息相关性研究，可实现中药 化学指纹图谱向中药药效组分指纹图谱的转化， 形成中药组效学研究体系。
