温控器学习资料大全(pdf 10页)

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。

三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。

四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。

当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：当被测环境湿度超过设定湿度上限时。

如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。

当被测环境湿度超过设定湿度上限时。

如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

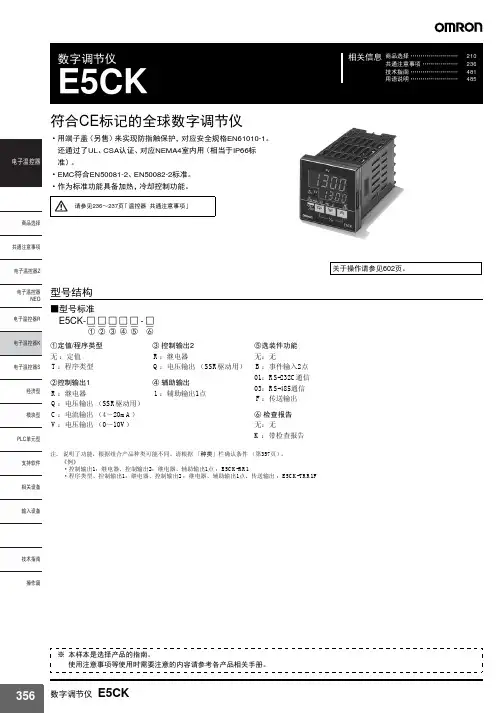

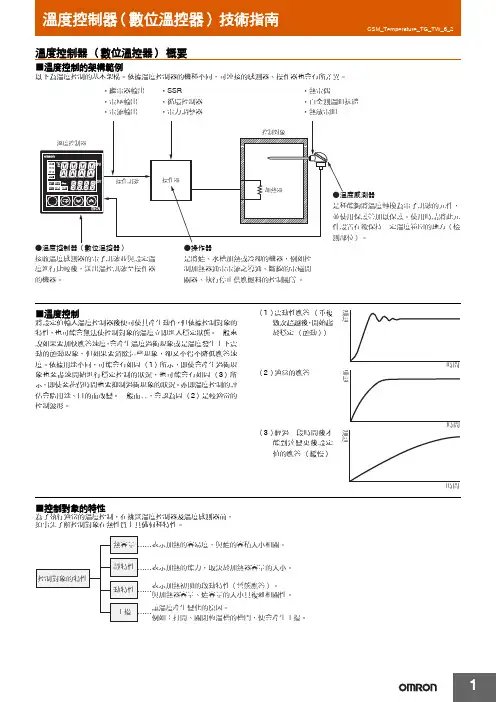

商品选择 ……………………210共通注意事项 ..................236技术指南 ........................481用语说明 (485)相关信息数字调节仪E5CK符合CE 标记的全球数字调节仪•用端子盖（另售）来实现防指触保护，对应安全规格EN61010-1。

还通过了UL 、CSA 认证、对应NEMA4室内用（相当于IP66标准）。

•EMC 符合EN50081-2、EN50082-2标准。

•作为标准功能具备加热，冷却控制功能。

型号结构■型号标准E5CK-□□□□□-□——————①②③④⑤⑥注.说明了功能，根据组合产品种类可能不同。

请根据「种类」栏确认条件（第357页）。

《例》·控制输出1：继电器、控制输出2：继电器、辅助输出1点 ：E5CK-RR1·程序类型、控制输出1：继电器、控制输出2 ：继电器、辅助输出1点、传送输出 ：E5CK-TRR1F请参见236～237页「温控器 共通注意事项」关于操作请参见602页。

①定值/程序类型无 ：定值T ：程序类型②控制输出1R ：继电器Q ：电压输出（SSR 驱动用）C ：电流输出（4～20mA ）V ：电压输出（0～10V ）③ 控制输出2R ：继电器Q ：电压输出（SSR 驱动用）④ 辅助输出1：辅助输出1点⑤选装件功能无：无B ：事件输入2点01：RS-232C 通信03：RS-485通信F ：传送输出⑥ 检查报告无：无K ：带检查报告※本样本是选择产品的指南。

使用注意事项等使用时需要注意的内容请参考各产品相关手册。

种类■本体■选装件（另售）●端子盖●单位标签●防水包装注.本体中附带此防水垫。

对象型号型号E5CKE53-COV07型号Y92S-L1●基本型●基本（程序）型尺寸可选功能控制输出1/控制输出2型号E5CK53×53mm——继电器/继电器E5CK-RR1电压（NPN ）/继电器E5CK-QR14～20mA/继电器E5CK-CR1事件输入继电器/继电器E5CK-RR1B 电压（NPN ）/继电器E5CK-QR1B 4～20mA/继电器E5CK-CR1B 0～10V/继电器E5CK-VR1B 电压（NPN ）/电压（NPN ）E5CK-QQ1B 传送输出继电器/继电器E5CK-RR1F 电压（NPN ）/继电器E5CK-QR1F 4～20mA/继电器E5CK-CR1F 0～10V/继电器E5CK-VR1F 电压（NPN ）/电压（NPN ）E5CK-QQ1F 通信（RS-232C ）继电器/继电器E5CK-RR101电压（NPN ）/继电器E5CK-QR1014～20mA/继电器E5CK-CR1010～10V/继电器E5CK-VR101电压（NPN ）/电压（NPN ）E5CK-QQ101通信（RS-485）继电器/继电器E5CK-RR103电压（NPN ）/继电器E5CK-QR1034～20mA/继电器E5CK-CR1030～10V/继电器E5CK-VR103电压（NPN ）/电压（NPN ）E5CK-QQ103尺寸可选功能控制输出1/控制输出2型号E5CK-T53×53mm事件输入继电器/继电器E5CK-TRR1B 电压（NPN ）/继电器E5CK-TQR1B 4～20mA/继电器E5CK-TCR1B 电压（NPN ）/电压（NPN ）E5CK-TQQ1B 传送输出继电器/继电器E5CK-TRR1F 电压（NPN ）/继电器E5CK-TQR1F 4～20mA/继电器E5CK-TCR1F 通信（RS-232C ）继电器/继电器E5CK-TRR101电压（NPN ）/继电器E5CK-TQR1014～20mA/继电器E5CK-TCR101通信（RS-485）继电器/继电器E5CK-TRR103电压（NPN ）/继电器E5CK-TQR1034～20mA/继电器E5CK-TCR103需要检测报告时，在订货时请按下面的型号成套订购。

温控器培训资料一、温控器的定义与作用温控器，顾名思义，是一种用于控制温度的设备。

它可以根据设定的温度值，对加热或冷却系统进行自动调节，以保持环境温度在一个期望的范围内。

在我们的日常生活和工业生产中，温控器有着广泛的应用。

例如，在家用电器中，空调、冰箱、电热水器等都离不开温控器来维持合适的温度；在工业领域，各类生产设备、仓储设施等也需要温控器来保障工艺要求和产品质量。

温控器的主要作用在于提高舒适度、节能以及保证设备的正常运行和安全性。

通过精确控制温度，它不仅能让我们在舒适的环境中生活和工作，还能避免能源的浪费，延长设备的使用寿命。

二、温控器的工作原理温控器的工作原理通常基于温度传感器、控制器和执行器这三个主要部分。

温度传感器负责检测环境温度，并将温度信号转换为电信号传递给控制器。

常见的温度传感器有热敏电阻、热电偶等。

控制器接收来自温度传感器的信号，并将其与设定的温度值进行比较。

根据比较结果，控制器会向执行器发出相应的控制指令。

执行器则根据控制器的指令，对加热或冷却系统进行操作。

例如，在加热系统中，执行器可能会控制加热元件的通断；在冷却系统中，执行器可能会调节压缩机的工作状态或风扇的转速。

三、温控器的分类根据不同的分类标准，温控器可以分为多种类型。

1、按控制方式分类位式控制温控器：这种温控器只有开和关两种状态，当温度达到设定值时，执行器会完全开启或关闭，控制精度相对较低。

比例积分微分（PID）控制温控器：能够根据温度偏差的大小和变化趋势，自动调整控制输出，实现更精确和稳定的温度控制。

2、按应用场景分类家用温控器：主要用于家庭电器的温度控制，如空调、冰箱等，通常具有简单的操作界面和功能。

工业温控器：适用于工业生产中的温度控制，能够承受更恶劣的工作环境，具有更高的精度和可靠性。

3、按安装方式分类内置式温控器：安装在设备内部，与设备的控制系统集成在一起。

外置式温控器：独立安装在设备外部，通过连线与设备进行连接和控制。

温控仪培训资料⼀、产品概述温控仪是调控⼀体化智能温度控制仪表，它采⽤了全数字化集成设计，具有温度曲线可编程或定点恒温控制、多重PID调节、输出功率限幅曲线编程、⼿动/⾃动切换、软启动、报警开关量输出、实时数据查询、与计算机通讯等功能，将数显温度仪表和ZK晶闸管电压调整器合⼆为⼀，集温度测量、调节、驱动于⼀体，仪表直接输出晶闸管触发信号，可驱动各类晶闸管负载。

通过温度传感器对环境温度⾃动进⾏采样、即时监控，当环境温度⾼于控制设定值时控制电路启动，可以设置控制回差。

如温度还在升，当升到设定的超限报警温度点时，启动超限报警功能。

当被控制的温度不能得到有效的控制时，为了防⽌设备的毁坏还可以通过跳闸的功能来停⽌设备继续运⾏。

⼆、市场情况相关关键词：温度控制仪、温控仪、温度控制器、温控器相关图⽚：相关品牌：进⼝:⽇本RKC，欧姆龙，。

柳市：奥特，四维，欣灵，以及⼀些⼩⼚国内通⽤型号及价位：⽬前市场主流产品为智能型温控仪（带PID⾃动调节），通⽤型号为XMTA XMTD XMTE(最后⼀个字母代表尺⼨)，所谓的是指智能PID调节，传感器兼容输⼊，多种输出模式可选择。

单PID调节价位在40-60，PID调节和传感器兼容输⼊价位50-90,3功能种结合在⼀起的很少有⼚家⽣产，价位⼀般也要在85以上。

型号命名三、主要参数1、⼯作电压，AC100—240V2、输⼊信号（温度传感器）：热电偶：K、J、R、S、B、E、T、N、U、L、PLⅡ、W5Re/W26Re其中K、S、E 最为常⽤热电阻：Cu50 Cu100 Pt10 Pt100，其中Cu50、Pt100最为常⽤3、输出⽅式，主控输出（主要控制加热器或制冷，继电器触点，SSR，电流，晶闸管等），上下限报警输出（继电器触点）。

4、控制⽅式，指主控的控制⽅式，分PID控制和回差控制5、PID控制：PID控制是依设定P（⽐例带）、I（积分时间）、D（微分时间）的各定数，获得稳定控制结果的控制⽅式。

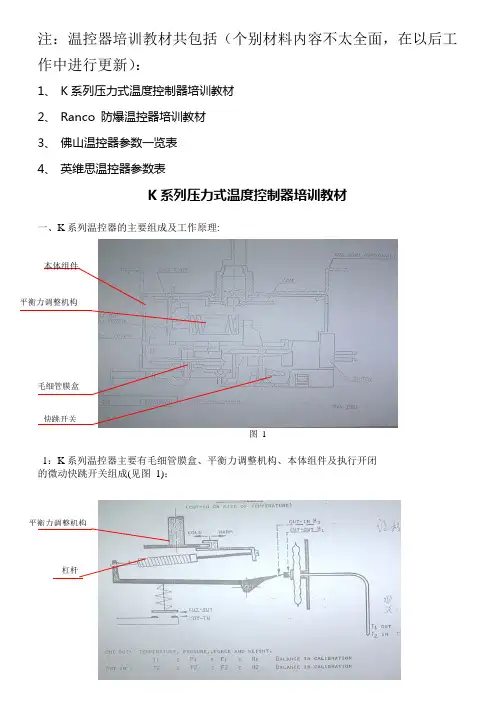

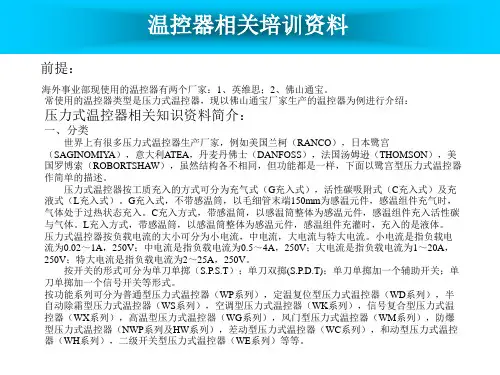

注：温控器培训教材共包括（个别材料内容不太全面，在以后工作中进行更新）：1、 K 系列压力式温度控制器培训教材2、 Ranco 防爆温控器培训教材3、 佛山温控器参数一览表4、 英维思温控器参数表K 系列压力式温度控制器培训教材一、K 系列温控器的主要组成及工作原理:图 11：K 系列温控器主要有毛细管膜盒、平衡力调整机构、本体组件及执行开闭 的微动快跳开关组成(见图 1)；本体组件毛细管膜盒平衡力调整机构快跳开关杠杆平衡力调整机构图 22： 工作原理是：通过密封的内充感温工质的毛细管膜盒，把被控温度的变化转变为密封空间压力的变化；当平衡力调整机构设定的压力通过杠杆，压在膜盒上，压力就变成位移，同时杠杆将此位移传止微动快跳开关的弹性件上；当感温部位达到温度设定值时，通过温度—压力—位移的传递，使快跳开关的触头自动开闭((见图 2)。

3：膜盒工作特性图3A ：膜盒组成(见图3 )B ：工质特性-----流向低温处a ：本体温度高于毛细管感温部位 (Ts>Tb)；b ：毛细管感温部需大于等于150MM ，并可靠接触或紧贴冰箱感温部位；c: 工质的选择与气压修正；一般情况下，对于在青岛(760mmHg)测试的温控器关机温度为-20︒C ，在贵州(690mmHg)测试时，其温度应在-21︒C 左右(R290)；毛细管膜盒快跳开关1：K50 组成及工作原理 (见图 4 、5)A ：具有窄、中固定开关温差-----开关端子3~4--6A a: 无强关b: 手动机械强关----加机械强关机构-- K50-Q4927B ：具有宽固定开关温差 -----开关端子3~4--6A ----加辅助力机构 a: 无强关b: 手动机械强关 ----加机械强关机构-- K50-Q6126 2：K54 组成及工作原理 (见图6、7 )A ：具有固定高温不开机报警信号差-----开关端子3~4--6A 、信号端子3~6--0.1A------开关带信号导通结构a: 窄、中开关差1) 无强关----K54-Q11012) 手动机械强关------加机械强关机构 b: 宽开关差；----加辅助力机构窄、中固定开关温差图 5图 4宽固定开关温差图 6 图 71) 无强关----K54-Q1119G2) 手动机械强关------加机械强关机构B ：具有固定高温不开机报警信号温度-----开关端子3~4--6A 、信号端子3~6--0.1A------开关带信号导通结构，加辅助力机构，信号受力结构不同 a: 无强关----K54-Q7520b: 手动机械强关------加机械强关机构 3. K57 组成及工作原理 (见图8 ) A: 具有手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构a: 窄、中固定开关差1) 无强关----K57-Q58012) 手动机械强关------加机械强关机构 b: 宽固定开关差；----加辅助力机构1) 无强关----K57-Q57082) 手动机械强关------加机械强关机构4：K59 组成及工作原理 (见图 9 )图7窄、中固定开关差宽固定开关差图8图9A ：具有固定温度开机、可变开关温差: -----加辅助力机构，受力结构不同 a: 无强关----开关端子3~4--6Ab: 手动机械强关----开关端子3~4--6A----加机械强关机构c: 手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带 电源结构，增加电强关机构----K59-Q2800d: 手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子 3~6--6A------加机械强关机构，开关带主电源结构，增加电强关机构5：K60 组成及工作原理 (见图10、11 )A ：固定化霜温度；-----开关端子3~4--6A ----带有半自动化霜设定及复位 机构，加辅助力机构，受力结构不同；无手动电强关，有手动机械强 关；-----K60-Q11296：K61 组成及工作原理 (见图12 )A ：具有单刀双掷辅助开关-----辅助端子3~2--0.2A----加辅助开关 a ：具有窄、中固定开关温差1) 无强关----开关端子3~4--6A 2) 手动机械强关----开关端子3~4--6A----加机械强关机构图10 图11图123)手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构4) 手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A----加机械强关机构，开关带主电源结构，增加电强关机构---K61-Q3151Lb：具有宽固定开关温差----加辅助力机构1) 无强关----开关端子3~4--6A2) 手动机械强关----开关端子3~4--6A----加机械强关机构3) 手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构4) 手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A-----加机械强关机构，开关带主电源结构，增加电强关机构c：具有固定温度开机、可变开关温差-----加辅助力机构，受力结构不同1) 无强关----开关端子3~4--6A2) 手动机械强关----开关端子3~4--6A----加机械强关机构3) 手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A---开关带主电源结构，增加电强关机构4)手动机械强关、手动电强关-----开关端子3~4--6A 、主电源端子3~6--6A--- 加机械强关机构，开关带主电源结构，增加电强关机构三. 冰箱故障判断及维修1: 冰箱通电不制冷(冰箱压缩机不开机)时，应按下列顺序检查A: 首先检查电源应可靠接通；B：温控器是否置于“0”挡(强关挡)；如是，将其置于4~5挡联机重新试机；C：将冰箱控制盒拆下，检查温控器开关端子与电源线接触应可靠，并正确；D：将温控器拆下，将转轴顺时针拧到底(即冷点位置)，在室温(20~25 C)情况下，将万用表两输出端分别接温控器的3~6端，端子间导通(带强关或报警信号的产品，见图16)；再接3~4端，端子间应导通(任一型号产品，见图17)；再接3~2端，其电阻值应为∞(对K61产品，见图18)；否则为温控器工作不正常；E: 其它冰箱各连线或电器断路造成；图13 图14 图15图172：冰箱、冰柜不关机A: 将温控器拧至较1、2档(暖点位置)重试机；判断在暖档位置是否可以关机（因为冰箱门密封不严、冰箱内充注工质泄露等原因，会造成冰箱制冷效果不佳，使冰箱箱体温度达不到温控器关机温度要求），通过将温控器调整至暖点位置，可能弥补冰箱制冷能力缺陷，满足客户需要。

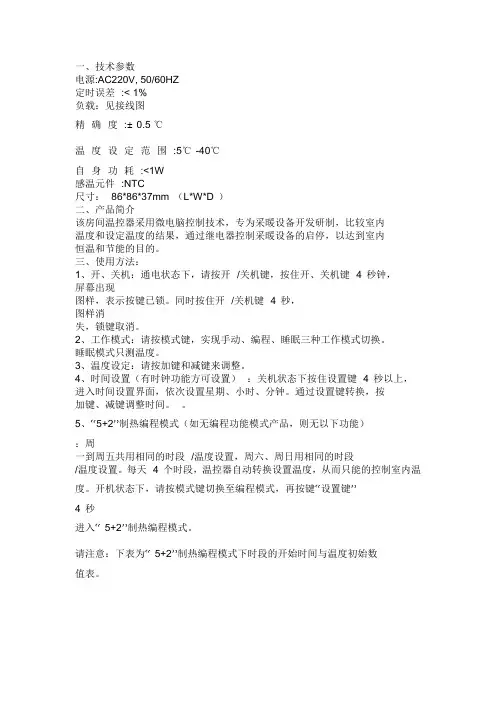

一、技术参数电源:AC220V, 50/60HZ定时误差:< 1%负载：见接线图精确度:± 0.5 ℃温度设定范围:5℃-40℃自身功耗:<1W感温元件:NTC尺寸：86*86*37mm （L*W*D ）二、产品简介该房间温控器采用微电脑控制技术，专为采暖设备开发研制，比较室内温度和设定温度的结果，通过继电器控制采暖设备的启停，以达到室内恒温和节能的目的。

三、使用方法：1、开、关机：通电状态下，请按开/关机键，按住开、关机键 4 秒钟，屏幕出现图样，表示按键已锁。

同时按住开/关机键 4 秒，图样消失，锁键取消。

2、工作模式：请按模式键，实现手动、编程、睡眠三种工作模式切换。

睡眠模式只测温度。

3、温度设定：请按加键和减键来调整。

4、时间设置（有时钟功能方可设置）：关机状态下按住设置键 4 秒以上，进入时间设置界面，依次设置星期、小时、分钟。

通过设置键转换，按加键、减键调整时间。

5、“5+2”制热编程模式（如无编程功能模式产品，则无以下功能）：周一到周五共用相同的时段/温度设置，周六、周日用相同的时段/温度设置。

每天 4 个时段，温控器自动转换设置温度，从而只能的控制室内温度。

开机状态下，请按模式键切换至编程模式，再按键“设置键”4 秒进入“ 5+2”制热编程模式。

请注意：下表为“ 5+2”制热编程模式下时段的开始时间与温度初始数值表。

更改时段的时间与设置温度：开机状态下切换至“5+2”制热编程模式，按以下步骤操作：按住设置键4 秒以上，界面进入编程模式设置，依次设置小时、分钟、设置温度。

通过按一次设置键转换。

在周一至周五 4 个时段设定完毕后，按设置键，进入周六、周日的4 个时段设定，其操作方法同上。

设定完毕后等待8 秒退出设定，返回主界面。

至此，“5+2”制热编程模式下数值设定完毕。

注意：在按下设置键后，若在8 秒钟内无操作返回主界面。

6、菜单模式：关机状态下按住模式键 4 秒以上松开，进入菜单设置模式。

1DC1010/1020/1030/1040 产品手册1DC1000系列通用控制器中文操作手册½öÓÃÓÚÆÀ¹À¡£°æȨËùÓÐ (c) by Foxit Software Company, 2004ÓÉ Foxit PDF Editor ±à¼-2DC1010/1020/1030/1040 PRODUCT MANUAL3DC1010/1020/1030/1040 产品手册34DC1010/1020/1030/1040 PRODUCT MANUAL5DC1010/1020/1030/1040 产品手册 5LCK=0001, 只进入LEVEL1并允许改变SP 值 LCK=0101, 除改变LCK 功能外，其它任何参数不能改变7DC1010/1020/1030/1040 产品手册79DC1010/1020/1030/1040 产品手册9假设SET8.3=1，SP值西安市将被改成PV值显示。

达到期望SP值的时间将被减少。

达到SP值的剩余时间显示在参数‘TMER’中。

在此，倒计数的时间是与PV值相关，而不是程序段。

11DC1010/1020/1030/1040 产品手册1112DC1010/1020/1030/1040 PRODUCT MANUAL13DC1010/1020/1030/1040 产品手册133) 结束功能如果ALD 设定为 17 (* 参看选择表), 此程序将在程序8或程序段16结束。

* 这样，在显示窗口中的 PV 和 END 将闪烁，报警继电器动作。

如果程序少于八个程序段，控制器就没有END 命令。

这样，请将下一程序段的 OUT 设定为0（out=0），程序就将在下一设定程序段结束。

一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。

本装置是电子式定时恒温器，可设置一星期为周期的运行程序。

通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。

符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。

（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。

电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。

oooRKC温控器- REX-C100 o RKC温控器系列- 精品推荐oRKC温控器- CB-900RKC温控器- CD-701RKC温控器- CH-102REX-C400o RKC温控器- REX-C100 - 详细信息o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。

·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。

·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。

·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。

只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。

·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。

RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。

RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。

特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。

主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。

温度控制器操作说明书一、产品概述温度控制器是一种用于自动调控设备温度的智能电子仪器。

通过采集温度数据，并根据预设的温度范围进行控制，实现精确的温度控制和调节。

本操作说明书将为您详细介绍温度控制器的使用方法和注意事项。

二、产品外观和组成1. 外观描述温度控制器外观小巧精致，采用黑色塑料材质。

正面配备液晶显示屏和按键控制区域，底部有插孔用于连接传感器。

整体设计简洁大方，符合人体工学原理，易于操作。

2. 组成部件温度控制器由以下主要部件组成：(1) 显示屏：采用液晶技术，以数字方式实时显示当前温度和设定温度。

(2) 控制按键：包括上、下、确定等按键，用于设置和调节温度参数。

(3) 传感器插孔：用于插入温度传感器连接线，将温度数据输入到控制器中。

三、使用方法1. 上电及初始化将温度控制器插头与电源插座连接，按下控制器背面的电源开关，控制器即可供电并初始化显示正常。

2. 温度控制设置(1) 按下控制器上的“设定”按钮，进入温度设定模式。

(2) 使用上下按键选择您需要的温度设定值，按下“确定”按钮确认设定。

3. 温度读数显示(1) 控制器将实时显示当前温度数值，您可以通过温度单位按钮切换摄氏度或华氏度显示。

(2) 当温度达到设定值时，控制器将发出声音提示，并停止加热或制冷操作。

4. 温度报警功能(1) 温度控制器具备温度报警功能，当温度超出设定范围时，控制器将发出报警声音，并在显示屏上闪烁提示。

(2) 若出现温度超出设定范围的情况，请立即检查设备故障并采取相应措施以避免损坏。

5. 温度控制模式切换温度控制器支持手动模式和自动模式的切换。

您可以根据需要选择手动模式或自动模式进行温度控制。

(1) 手动模式：您可以通过手动设定的方式控制温度升高或降低。

(2) 自动模式：温度控制器将根据您设定的温度范围自动进行温度控制，保持设备处于所需的温度状态。

四、注意事项1. 使用环境请确保在干燥、通风良好的环境中使用温度控制器，并避免阳光直射、潮湿或过于高温的环境。
